BRUGSANVISNING GCPC 1335 I TC EINHELL

1. Sikkerhedsanvisninger

9. Fejlsøgningsskema

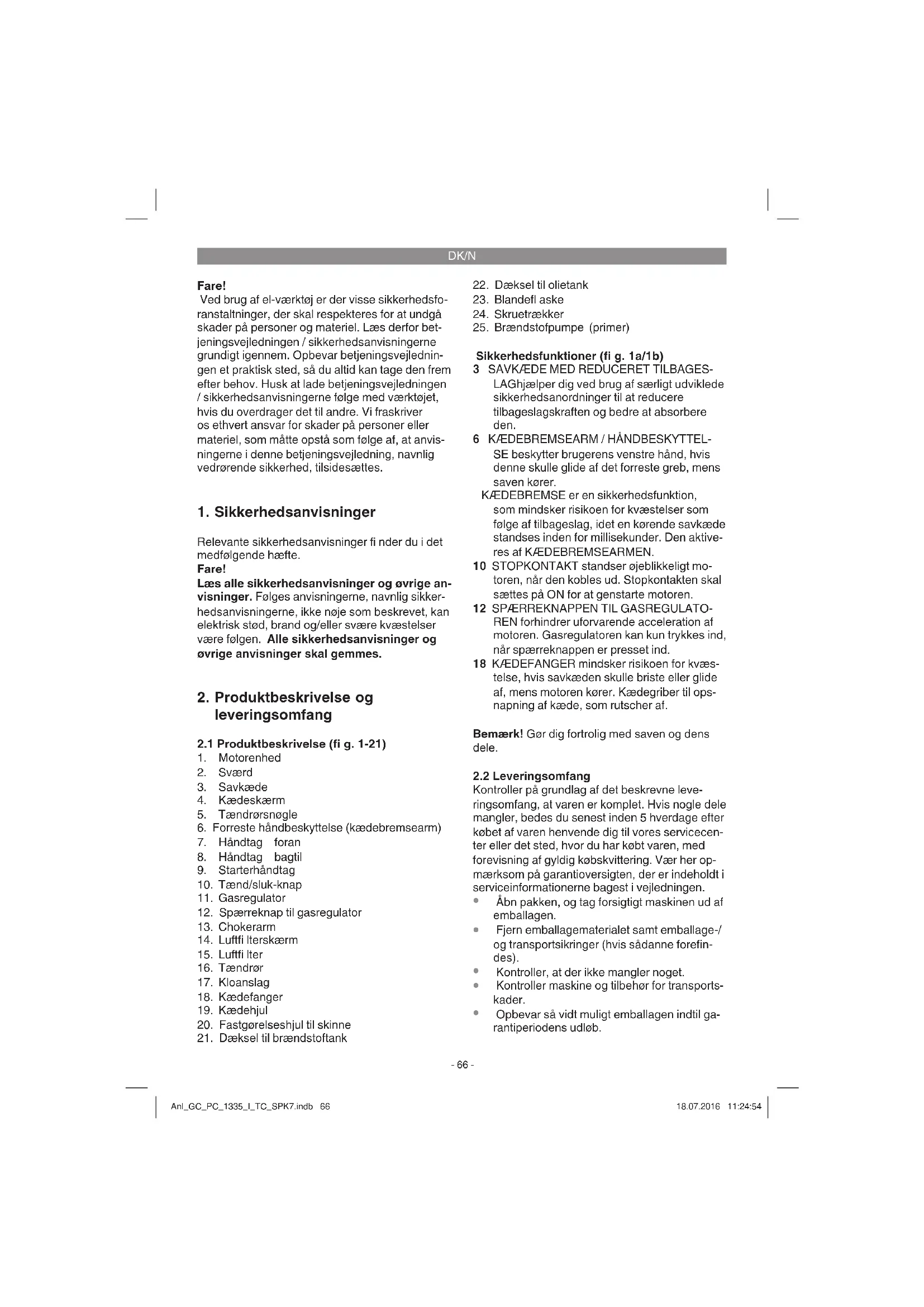

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

6. Forreste håndbeskyttelse (kædebremsearm)

12. Spærreknap til gasregulator

20. Fastgørelseshjul til skinne

21. Dæksel til brændstoftank

22. Dæksel til olietank

LAGhjælper dig ved brug af særligt udviklede sikkerhedsanordninger til at reducere tilbageslagskraften og bedre at absorbere den.

6 KÆDEBREMSEARM / HÅNDBESKYTTEL-

SE beskytter brugerens venstre hånd, hvis denne skulle glide af det forreste greb, mens saven kører. KÆDEBREMSE er en sikkerhedsfunktion, som mindsker risikoen for kvæstelser som følge af tilbageslag, idet en kørende savkæde standses inden for millisekunder. Den aktive- res af KÆDEBREMSEARMEN. 10 STOPKONTAKT standser øjeblikkeligt mo- toren, når den kobles ud. Stopkontakten skal sættes på ON for at genstarte motoren.

12 SPÆRREKNAPPEN TIL GASREGULATO-

REN forhindrer uforvarende acceleration af motoren. Gasregulatoren kan kun trykkes ind, når spærreknappen er presset ind. 18 KÆDEFANGER mindsker risikoen for kvæs- telse, hvis savkæden skulle briste eller glide af, mens motoren kører. Kædegriber til ops- napning af kæde, som rutscher af. Bemærk! Gør dig fortrolig med saven og dens dele.

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Maskinen er udelukkende beregnet til savning af træ. Fældning af træer må kun foretages af per- son, som er uddannet heri. Producenten hæfter ikke for skader, der er opstået som følge af brug, der strider mod formålsbestemt anvendelse, eller fejlbetjening. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Forsigtig! Tilbageværende risici Selv om maskinen betjenes forskriftsmæssigt, vil der stadig være en vis risiko at tage højde for. Følgende farer kan opstå, alt efter maskinens ud- førelse og konstruktionstype:

1. Snitsår hvis man kommer i kontakt med den

ubeskyttede eller roterende savkæde.

2. Snitsår hvis sværdet slår tilbage eller udfører

andre uønskede bevægelser

3. Kvæstelser som følge af vækslyngede dele

4. Kvæstelser som følge af vækslyngede dele

fra det, der skal saves

5. Høreskader ved manglende brug af høreværn

6. Åndedrætsproblemer som følge af indånding

af skadelige gasser og hudkvæstelser som følge af kontakt med benzin

Maks. omdrejningstal med skæresæt 11000 min

Antivibreringsfunktion .......................................ja Tandstørrelse kædehjul .......6 tænder x 9,525 mm Nettovægt uden kæde og sværd ................4,5 kg Lydtryksniveau L

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Fare: Start først motoren, når saven er komplet færdigsamlet. Vær forsigtig: Brug altid sikkerhedshandsker, når du håndterer kæden.

5.1 Montering af savsværd

For at sikre at sværdet og kæden tilføres olie er det vigtigt UDELUKKENDE AT ANVENDE DET ORIGINALE SVÆRD. Oliehullet (fi g. 2/pos. A) skal være fri for urenheder og afl ejringer.

1. Kontroller, at kædebremsearmen er trukket

overdækningen af (fi g. 3B).

3. Drej kædespændehjulet (19) IMOD URETS

RETNING, indtil ANGLEN (E) (fremspringen- de spids) i enden af sin vandring befi nder sig i retning koblingsvalse og tandhjul (fi g. 3B/3C).

4. Læg den ende af savsværdet, som er forsyn-

et med kærv, hen over sværdboltene (F). Ret sværdet ind således, at JUSTERINGSTAP- PEN passer ind i hullet (G) i savsværdet (fi g. 3C/3D).

5.2 Montering af savkæde

1. Hold kæden ud, så den danner en løkke -

skærekanterne (A) skal rettes til hele vejen rundt om løkken I URETS RETNING (fi g. 4A).

2. Pres kæden rundt omkring tandhjulet (B) bag

ved koblingen (C). Bemærk, at leddene skal være lagt ind mellem tænderne (fi g. 4B).

3. Før transmissionsleddene ned i rillen (D) og

omkring enden af sværdet (fi g. 4B). Bemærk: Savkæden hænger evt. lidt ned på sværdets nederste del. Dette er helt normalt.

4. Træk savsværdet fremad, indtil kæden ligger

tæt ind på. Kontroller, at alle transmissions- leddene befi nder sig i rillen på savsværdet.

5. Anbring koblingsskærmen (fi g. 5) og drej fast-

gørelseshjulet til skinne (20) til højre, så det fastgøres. Pas på, at kæden ikke glider ned af sværdet. Spænd fastgørelseshjulet til skinne fast med hånden og følg anvisningerne om indstilling af kædespænding i afsnittet INDS- TILLING AF KÆDESPÆNDING.

5.3 Indstilling af kædespænding

Det er yderst vigtigt, at savkæden er spændt rig- tigt; spændingen skal kontrolleres, inden motors- aven startes og under savearbejdet. Hvis du giver dig tid til at indstille savkæden ordentligt, vil du kunne udføre et bedre savsnit, og kæden vil holde længere. Vær forsigtig: Brug altid ekstra solide handsker, når du håndterer savkæden, også når du justerer den.

1. Hold sværdspidsen opad og drej kædespæn-

dehjulet (19) I URETS RETNING for at øge kædens spænding (Fig. 5). Drejes kædes- pændehjulet IMOD URETS RETNING, slæk- kes kædens spænding. Kontroller, at kæden ligger på hele vejen rundt om savsværdet (fi g. 6).

2. Når justering er foretaget - sværdspidsen

vender stadigvæk op - spændes fastgørelses- hjulet til skinne (20). Kæden er spændt rigtigt, når den ligger tæt ind på sværdet og lader sig trække hele vejen rundt med hånden. Bemærk: Hvis kæden kun vanskeligt lader sig dreje rundt om sværdet, eller hvis kæden blo- kerer, sidder den for stramt. Foretag fi njustering således:

1. Løsn fastgørelseshjulet til skinne (20) 1/2

omdrejning. Slæk kædespændingen ved at dreje kædespændehjulet (19) langsomt IMOD URETS RETNING. Træk kæden frem og tilbage på sværdet. Fortsæt med det, indtil kæden kan bevæges uden friktion, men dog stadigvæk ligger tæt. Øg spændingen ved at dreje kædespændehjulet I URETS RETNING.

2. Når savkæden har den rigtige stramning,

holder du spidsen af sværdet op og spænder fastgørelseshjulet til skinne (20) godt til. Bemærk! En ny savkæde udvider sig og skal efterjusteres efter ca. 5 snit. Dette er normalt ved nye kæder - tidsintervallet mellem efterfølgende indstillinger bliver længere. Bemærk! Hvis savkæden er FOR SLAP eller FOR STRAM, vil drivhjul, savsværd, kæde og lejet til krumtapakslen hurtigere slides. Fig. 6 illustrerer den rigtige spænding A (kold tilstand) og spænding B (varm tilstand). Fig. C viser en for slap kæde. Anl_GC_PC_1335_I_TC_SPK7.indb 68Anl_GC_PC_1335_I_TC_SPK7.indb 68 18.07.2016 11:24:5418.07.2016 11:24:54DK/N

5.4 Brændstof og olie

Brændstof For et optimalt resultat skal der anvendes almin- delig, blyfri benzin blandet med særlig 2-takts- olie. Brændstofblanding Bland brændstoff et med 2-takts-olie i en egnet beholder. Ryst beholderen, så det hele blandes godt. Bemærk: Undgå brug af ren benzin. Det vil beskadige motoren, og garantien vil miste sin gyl- dighed. Brug ikke brændstofblandinger, som har stået lagret i mere end 90 dage. Bemærk: Til luftkølede 2-taktsmotorer skal der anvendes en særlig 2-takts-olie med et blandingsforhold på 1:40. Anvend ikke 2-takts- olieprodukt med et blandingsforhold på 1:100. Utilstrækkelig oliesmøring beskadiger motoren, i dette tilfælde bortfalder motorgarantien. Anbefalet brændstof Nogle traditionelle benzintyper er blandet med tilsætninger, såsom alkohol- eller æterforbindel- ser for at imødekomme gældende standarder vedrørende miljøskånsomme udstødningsgasser. Motoren kører tilfredsstillende med alle benzinty- per, også med benzintyper, som er beriget med ilt. Det anbefales at bruge almindelig blyfri benzin. Oliéring af kæde og sværd Hver gang brændstoftanken fyldes op med ben- zin, skal også kædeolietanken fyldes op. Det an- befales her at bruge almindelig kædeolie. Motorolie og benzin Savkæde Blanding 1:40 Kun olie Kontrolprocedurer før start af motor Fare: Start/brug aldrig saven, hvis skinnen og kæ- den ikke er sat rigtigt på.

1. Fyld brændstoftanken (21) op med den rigtige

brændstofblanding (fi g. 4).

2. Fyld olietanken (22) op med kædeolie (fi g. 4).

Når kæde- og olietank er fyldt op, spændes tank- dækslet fast med hånden. Dette skal ske uden brug af værktøj.

Kontroller maskinen for eventuelle skader inden brug, og brug den ikke i tilfælde af beskadigelse. Maskinen må kun startes med aktiveret kæde- bremse. Kædebremsen er aktiveret, når brem- searmen (6) er trykket fremad. Forklaring af funktionen, se – Kontrol af kæ- debremsen - Statisk kontrol.

Kædesaven er forsynet med en kædebremse, som mindsker risikoen for kvæstelse som følge af tilbageslag. Bremsen aktiveres, hvis håndbeskyt- telsen (6) udsætte for tryk. F.eks. hvis et tilbages- lag medfører, at betjeningspersonens hånd slår mod håndbeskyttelsen (6). Når bremsen udløses, standser kæden (3) øjeblikkeligt. Advarsel: Kædebremsen har til formål at minds- ke risikoen for personskade som følge af tilba- geslag; den yder dog ikke tilstrækkelig beskyt- telse, hvis der arbejdes med saven uden den nødvendige forsigtighed. Afprøv kædebremsen regelmæssigt. Test kædebremsen, før det første snit gennemføres, efter fl ere snit, efter vedlige- holdelsesarbejde, og hvis kædesaven har været udsat for stød eller er blevet tabt på jorden.

6.1.1 Kontrol af kædebremsen (fi g. 5A/5B/6)

Statisk kontrol (når motor er slukket) Kædebremse deaktiveret (kæde (3) kan forskydes frit)

1. Træk den forreste håndbeskyttelse (6) hen

imod det forreste håndtag (7). Den forreste håndbeskyttelse (6) skal falde hørbart i hak. (fi g. 5A)

2. Kæden (3) skal kunne forskydes sværdet (2).

Kædebremse aktiveret (kæde (3) blokeret)

1. Tryk på den forreste håndbeskyttelse (6) hen

imod sværdet (2). Den forreste håndbeskyt- telse (6) skal falde hørbart i hak. (fi g. 5B)

2. Kæden (3) må ikke kunne forskydes på svær-

det (2). Bemærk: Den forreste håndbeskyttelse (6) bør falde i hak i begge positioner. Hvis du mærker en kraftig modstand, eller hvis den forreste hånd- beskyttelse (6) ikke falder i hak, må saven ikke benyttes. Saven skal i så fald indleveres til repara- tion hos den autoriserede kundeservice. Dynamisk kontrol (motor startes)

4. Deaktivér kædebremsen (træk den forreste

håndbeskyttelse (6) hen imod det forreste håndtag (7). (fi g. 5A)

5. Tag fat i det bageste håndtag (8) med højre

Tryk den forreste håndbeskyttelse (6) hen imod sværdet (2) med håndryggen på den venstre hånd. Derved aktiveres kædebrem- sen. (fi g. 6). Fare: Kædebremsen skal aktiveres langsomt og besindigt. Hold fast i saven med begge hænder og sørg for at have et godt greb. Saven må ikke berøre genstande.

7. Kæden (3) skal stoppe øjeblikkeligt. Slip gas-

regulatoren (11) med det samme, når kæden (3) står stille. Fare: Hvis kæden (3) ikke stopper, skal du slukke for motoren og indlevere saven til reparation hos en autoriseret kundeservice.

6.1.2 Kontrol af koblingen

Kontrollér koblingen for korrekt funktion med re- gelmæssige mellemrum. Kontrollér koblingen, før det første snit gennemføres, efter fl ere snit, efter vedligeholdelsesarbejde, og hvis kædesaven har været udsat for stød eller er blevet tabt på jorden.

igen for at være sikker på, at fastlåsningen af drosselklapventilen er løsnet, og at motoren kører i tomgang.

3. Kæden (3) skal stoppe i tomgang.

Koblingen er konstrueret på en sådan måde, at der ikke kan konstateres nogen kædebevægelse, hvis omdrejningstallet i tomgang øges med 1,25. Fare: Hvis kæden (3) ikke stopper, skal du slukke for motoren og indlevere saven til reparation hos en autoriseret kundeservice. Fare: Aktivér altid kædebremsen (6), før motoren startes.

6.2 Start ved kold motor (7A-7D)

Fyld tanken op med en passende mængde ben- zin/olie-blanding. (se punkt 5.3)

1. Stil maskinen på en hård, plan overfl ade.

2. Stil tænd/sluk-knappen (10) på „I“. (fi g. 7A)

3. Tryk 3 x på brændstofpumpen (primer) (fi g. 6/

Bemærk: Betjenes chokerarmen I I (13), åbnes også drosselklapventilen en smule og fastlåses i denne position. Dette fører til en stigende omdrej- ningstal i tomgang, saven starter hurtigere.

5. Hold godt fast i maskinen og træk ud i star-

terhåndtaget (9), indtil du mærker den første modstand. Træk nu ud i starterhåndtaget (9) 3x hurtigt efter hinanden. (fi g. 7C/7D)

6. Tryk chokerarmen (13) ind.

7. Hold godt fast i maskinen og træk ud i star-

terhåndtaget (9), indtil du mærker den første modstand. Træk nu ud i starterhåndtaget (9) fl ere gange hurtigt efter hinanden, til motoren starter. (fi g. 7D) Bemærk: Sørg for, at starterhåndtaget (9) ikke slynges tilbage. Dette kan medføre beskadigelse. Når motoren er startet, skal maskinen køre varm i ca. 10 sek. Advarsel: Den let åbnede drosselklapventil gør, at skæreværktøjet går i gang med at arbejde, når motoren er startet. Betjen kort gasregulatoren (11). Fastlåsningen af drosselklapventilen løsnes, og motoren vender tilbage til tomgangen. (fi g. 7C)

8. Hvis motoren ikke vil starte, efter at starter-

Bemærk: Vil motoren ikke starte efter fl ere forsøg, henvises til afsnittet „Fejlafhjælpning motor“. Bemærk: Træk altid lige ud i starterhåndtagets snor. Trækkes det ud i en vinkel, vil den skure mod ringen. Grundet friktionen vil snoren slides og efterhånden blive gnavet over. Hold altid fat i starterhåndtaget, når snoren trækker sig ind igen. Slip aldrig starterhåndtaget, når det er trukket ud, så det smælder tilbage.

6.3 Start ved varm motor (7A-7D)

(maskinen har været standset i mindre end 15-20 min.)

1. Stil maskinen på en hård, plan overfl ade.

2. Stil tænd/sluk-knappen (10) på „I“. (fi g. 7A)

3. Hold godt fast i maskinen og træk ud i star-

terhåndtaget (9), indtil du mærker den første modstand. Træk nu ud i starterhåndtaget (9) fl ere gange hurtigt efter hinanden, til motoren starter. Maskinen skal starte efter 1-2 træk. Hvis maskinen stadigvæk ikke starter efter 6 træk i snoren, skal du gentage trin 1-7 under 6.2. (fi g. 7D)

6.4 Standsning af motor

2. Sæt tænd/sluk-knappen på “Stop (0)“ for at

stoppe motoren. Bemærk: For at standse motoren i nødstilfælde skal du aktivere kædebremsen og sætte tænd/ sluk-knappen på ”Stop (0)”.

6.5 Generelle anvisninger til savning

Fare! Fældning af træ er ikke tilladt uden den nødvendige uddannelse. Fældning

Fældning betyder, at et stående træ saves over. Små træer med en diameter på 15-18 cm saves normalt over med et enkelt snit. Ved større træer skal der anlægges et forhug. Forhugget bestemmer den retning, som træet vil falde til.

Inden savningen påbegyndes, skal du rømme en flugtvej (A). Flugtvejen skal forløbe bagud og diagonalt med den modsatte side af den forventede faldretning, som vist på fig. 8.

Ved fældning af træ på en skråning skal bru- geren af kædesaven opholde sig øverst på skråningen, da træet højst sandsynligt vil rul- le/rutsche ned ad skråningen, når det falder.

Det er forhugget, der bestemmer faldretnin- gen (B). Inden du begynder savningen, skal du tage bestik af placeringen af større grene og træets naturlige hældning for at vurdere, hvor og hvordan træet vil falde (fig. 8).

Undgå træfældning under kraftig eller skiften- de vind, eller hvis der er fare for beskadigelse af ejendom.Søg råd hos en fagmand. Fæld ikke et træ, hvis der er fare for at ramme el- ledninger. I tvivlstilfælde kontaktes den ans- varlige myndighed. Generelle retningslinjer for fældning af træer (fi g. 9) Træfældning omfatter normalt 2 hovedsnit: Forhug (C) og fældesnit (D).

Begynd med den øverste del af forhugget (C) i træets faldside (E). Pas på ikke at lægge det nederste snit for dybt ind i træstammen. Det samlede forhug (C) skal være så dybt, at der skabes et ankerpunkt (F) med tilstrækkelig bredde og tykkelse. Forhugget skal være så bredt, at træets fald kan styres så længe som muligt.

Stå aldrig foran et træ, efter at forhug er an- lagt. Fældesnittet (D) skal udføres på den an- den side af træet ca. 3-5 cm oven over kanten af forhugget (C). Sav aldrig træstammen helt over. Sørg altid for at bevare et ankerpunkt. Det er ankerpunktet F, der holder træet. Hvis stammen saves helt over, vil du ikke være i stand til at styre faldretningen.Slå en kile eller et fældejern ind i fældesnittet, inden træet bliver ustabilt og begynder at bevæge sig. Så kan savsværdet ikke blive klemt fast i fæl- desnittet, hvis du fejlvurderer faldretningen. Tilskuere skal formenes adgang til træets faldområde; vent med at vælte træet om, til du er helt sikker på, at der ikke befinder sig personer i faldområdet.

Inden du saver det sidste snit, skal du sikre dig, at der ikke befinder sig personer eller dyr i træets faldområde. Fældesnit

Ved hjælp af træ- eller plastikkiler (A) forhind- res det, at sværdet eller kæden (B) klemmes fast i indsnittet. Kiler er også med til at styre faldet (fig. 10).

Hvis diameteren på det træ, der skal saves over, overstiger sværdets længde, skal du udføre 2 snit som vist på figur 11.

Når fældesnittet nærmer sig ankerpunktet, begynder træet at falde. Så snart træet be- gynder at falde, skal du trække saven ud af indsnittet, standse motoren, lægge kædesa- Anl_GC_PC_1335_I_TC_SPK7.indb 71Anl_GC_PC_1335_I_TC_SPK7.indb 71 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

ven fra dig og forlade området ad flugtvejen (fig. 8). Aftagning af grene Grene skal fjernes fra træet, når det er væltet.

Vent med at fjerne støttende grene (A), til stammen er bearbejdet i længden (fig. 12). Grene, som står i spænd, skal saves over nedefra og op, så kædesaven ikke sætter sig fast.

Sav aldrig grene over stående på træstam- men. Tilskæring af længde

En fældet træstamme skal tilskæres i læng- den. Sørg for en god kropsbalance og stå oven over stammen, hvis du saver på en skrå- ning. Stammen bør så vidt muligt være un- derstøttet, så den ende, der skal saves over, ikke ligger direkte på jorden. Hvis stammen er understøttet i begge ender, og du skal skære i midten af stammen, skal du først lægge et halvt snit ovenfra og ned gennem stammen og herefter save nedefra og op. Herved und- går du, at sværdet og kæden kommer i klem- me i stammen. Pas på, at kæden ikke skærer ned i jorden ved tilskæringen, da dette vil gøre kæden stump. Stå altid på den øverste side af skråningen under tilskæringen.

1. Stamme understøttet i hele dens læng-

de: Sav ovenfra, og pas på ikke at save ned i jorden (fig. 13A).

Den bedste måde at foretage længdetils- kæring på er ved hjælp af en savbuk. Er dette ikke muligt, skal stammen hæves og støttes af ved hjælp af grenstykkerne eller støtteblok- ke. Kontroller, at den stamme, der skal saves i, er stabilt understøttet. Længdetilskæring på savbuk (fi g. 14) Af hensyn til din sikkerhed og for at lette savear- bejdet er det ved vertikal længdeopskæring nød- vendigt med den helt rigtige position. A. Hold fast om saven med begge hænder, og før den højre om forbi kroppen, når du saver. B. Hold den venstre arm så lige som muligt. C. Fordel vægten på begge fødder. Forsigtig: Under savearbejdet skal du hele tiden være opmærksom på, om der er nok olie på sav- kæden og savsværdet.

7. Rengøring, vedligeholdelse,

opbevaring og reservedelsbestilling Træk tændrørshætten ud, inden rengørings- og vedligeholdelsesarbejde påbegyndes.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

Advarsel: Vedligeholdelsesarbejde på kædesa- ven er forbeholdt den autoriserede kundeservice, med undtagelse af de punkter, der er nævnt i denne vejledning

Bemærk: Brug aldrig saven uden luftfi lter. Ellers vil støv og snavs trænge ind og beskadige moto- ren. Hold luftfi ltret rent! Luftfi ltret skal renses hver

20. driftstime og ved behov skiftes ud.

Rensning af luftfi lter (fi g. 15A/15B)

1. Tag den øverste luftfi lterskærm (14) af ved at

fjerne fastspændingsskruen (A) fra overdæk- ningen. Herefter kan skærmen fjernes (fi g. 15A).

lud. Lad det tørre igennem i luften. Bemærk: Det anbefales at have fi ltre klar i reser- ve.

4. Sæt luftfi ltret i. Sæt luftfi lterskærmen (14) på.

passer helt nøjagtigt. Spænd skruen til over- dækningen fast.

7.2.2 Brændstoffi lter (fi g. 15C)

Bemærk: Brug aldrig saven uden brændstof- fi ltret. Brændstoffi ltret skal renses i intervaller à 100 driftstimer og i øvrigt skiftes ud, hvis det er beskadiget. Tøm brændstoftanken helt, inden du skifter fi lter.

1. Tag dækslet til brændstoftanken af.

2. Tag en blød tråd, og bøj den til.

3. Stik den ind i åbningen på brændstoftanken,

og hasp brændstofslangen på. Træk forsigtigt brændstofslangen hen til åbningen, indtil du kan tage fat i den med fi ngrene. Bemærk: Træk ikke slangen helt ud af tanken.

4. Løft fi lteret ud af tanken.

5. Træk fi ltret ud med en drejende bevægelse,

og rens det. Hvis det er beskadiget, skal fi ltret kasseres.

6. Isæt nyt eller renset fi lter. Stik den ene ende

af fi ltret ned i tankåbningen. Kontroller, at fi ltret sidder i nederste tankhjørne. Ryk fi ltret hen på sin rette plads med en lang skrue- trækker.

7. Fyld tanken op med en frisk brændstofblan-

ding. Se afsnittet BRÆNDSTOF OG OLIE. Sæt dækslet på igen.

7.2.3 Tændrør (fi g. 15A/15B)

Bemærk: For at savemotoren kan bevare sin ydeevne, skal tændrøret være rent og have den rigtige elektrodeafstand. Tændrøret skal renses hver 20. driftstime og ved behov skiftes ud.

1. Stil tænd/sluk-knappen på „Stop (0)“.

2. Tag luftfi lterskærmen (14) af ved at fjerne

fastspændingsskruen (A) til skærmen. Tag overdækningen af (fi g. 15A).

3. Fjern luftfi lteret (15) (fi g. 15B).

4. Træk tændrørskablet (C) ud af tændrøret

ved at trække og dreje det på samme tid (fi g. 15B).

5. Tag tændrøret ud med en tændrørsnøgle.

6. Rens tændrøret med en kobbertrådsbørste,

Karburatoren er indstillet til optimal ydelse fra fabrikken. Skulle det blive nødvendigt at foretage efterjustering, skal saven indleveres til den autori- serede kundeservice. Bemærk: Du må ikke selv indstille på karburato- ren!

Smør stjernen på sværdet med fedt hver 10. driftstime. Dette kræves for at sikre, at kæ- desaven arbejder optimalt. (fig. 16) Rengør oliesmørehullet, anbring fedtsprøjten (følger ikke med leveringen) og pump fedt ind i lejet, til det trykkes ud på ydersiden.

Rens noten, som kæden løber i, og olieind- gangsboringen regelmæssigt med et almin- deligt renseværktøj. (fig. 17A) Dette er vigtigt for at sikre en optimal smøring af sværd og kæde under driften.

Fjern grater og skarpe kanter på sværdet (2) ved at file forsigtigt med en flad fil. (fig. 17B)

Vend sværdet (2) hver 8. arbejdstime, så over- og undersiden slides ensartet. Oliekanaler Oliekanaler på sværdet skal renses for at sikre en ordentlig oliesmøring af sværdet og kæden under brugen. Bemærk: Oliekanalernes tilstand kan nemt kon- trolleres. Hvis kanalerne er rene, frigiver kæden automatisk olie, få sekunder efter at saven er startet. Saven er udstyret med et automatisk olie- system Automatisk kædesmøring Kædesaven er udstyret med et automatisk olie- system med tandhjulstræk. Smøreanordningen forsyner automatisk sværdet og kæden med den rigtige oliemængde. Når motoren accelereres, fl y- der også olien hurtigere ud til savsværdet. Kædesmøringen er indstillet optimalt fra fab- rikken. Skulle det blive nødvendigt at foretage efterjustering, skal saven indleveres til den autori- serede kundeservice. På undersiden af kædesaven sidder stilleskruen (A) til kædesmøringen (fi g. 21). Drejning til venstre øger kædesmøringen, drejning til højre mindsker kædesmøringen. For at kontrollere kædesmøringen holdes kæde- saven med kæden over et stykke papir, hvorefter der gives fuld gas et par sekunder. Den indstillede oliemængde kan afl æses af papiret. Afprøv kædesmøringen regelmæssigt. Kædes- møringen skal afprøves før det første snit og igen efter et vist antal snit og i hvert fald efter vedlige- Anl_GC_PC_1335_I_TC_SPK7.indb 73Anl_GC_PC_1335_I_TC_SPK7.indb 73 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

holdelsesarbejde. Oliéring af kæden Kontroller, at det automatiske oliesystem funge- rer, som det skal. Sørg for, at olietanken altid er fyldt. Under savearbejdet skal sværdet og kæden altid være tilstrækkelig smurt for at nedsætte friktionen. Sværdet og kæden skal altid være smurt ind i olie. Anvendes saven uden tilstrækkelig olieinds- møring, aftager skæreydelsen, savkædens hold- barhed reduceres, kæden bliver hurtig stump og sværdet slides hurtigt på grund af overophedning. Typiske tegn på, at saven mangler olie, er røgud- vikling eller misfarvning af sværdet.

7.2.6 Vedligeholdelse af kæden

Skærpning af kæde Bemærk: En skarp kæde giver velformede spån. Hvis kæden frembringer savsmuld, skal den skærpes. Til skærpning af kæden benyttes specialværktøj, som sikrer, at knivene er skærpet i den rigtige vin- kel og den rigtige dybde. For en uerfaren bruger af kædesave anbefaler vi at lade savkæden skær- pe af en fagmand hos den lokale kundeservice. Hvis du selv ønsker at skærpe din savkæde, kan du få det fornødne specialværktøj hos en profes- sionel kundeservice. Skærpning af kæde (fi g. 18) Skær kæden iført sikkerhedshandsker med en rund fi l. Spidserne må kun skærpes med udadgående be- vægelser (fi g. 19); bemærk værdierne, der følger af fi g. 18. Efter skærpning skal skæreleddene alle være lige brede og lange. Når skæreleddene er blevet skærpet 3-4 gange, skal du kontrollere højden på dybdestoppene og om nødvendigt afkorte dem med en fl ad fi l og he- refter afrunde det forreste hjørne (fi g. 20). De forreste kanter fi les runde.

7.3 Opbevaring og transport

Anbring kædebeskyttelsen (4), før kædesaven transporteres og opbevares. Bemærk: Skal kædesaven opmagasineres læn- gere end 30 dage, skal disse anvisninger følges: Opmagasinering af kædesaven Hvis kædesaven skal opmagasineres i mere end 30 dage, skal den forberedes. Ellers fordamper det resterende brændstof i karburatoren og efter- lader et gummiagtigt udfældningsprodukt. Dette kan besværliggøre start af motoren og evt. nød- vendiggøre en dyr reparation.

1. Tag langsomt dækslet til brændstoftanken af

for at lempe et eventuelt tryk i tanken. Tøm forsigtigt tanken.

2. Start motoren, og lad den køre, indtil saven

standser for derved at fjerne brændstof fra karburatoren

3. Lad motoren køle af (i ca. 5 min.).

4. Rens maskinen grundigt.

Bemærk: Opmagasiner saven et tørt sted og på god afstand af mulige antændelseskilder, f.eks. ovne, varmtvandsbeholdere med gas, gasfyrede tørrere, etc. Tag produktet i brug efter opbevaringen iht. beskrivelsen under punkt „5. Før ibrugtagningen“. Transport

Sikr kædesaven, så den ikke skrider, for at undgå brændstoftab, skader eller kvæstelser.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info Anl_GC_PC_1335_I_TC_SPK7.indb 74Anl_GC_PC_1335_I_TC_SPK7.indb 74 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_GC_PC_1335_I_TC_SPK7.indb 75Anl_GC_PC_1335_I_TC_SPK7.indb 75 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

9. Fejlsøgningsskema

Problem Mulig Årsager Afhjælpning Motoren starter ikke, eller den star- ter, men kører ikke. - Fejl i startprocessen. - For meget brændstof i forbræn- dingskammeret som følge af fejls- låede startforsøg. - Forkert indstillet karburator. - Tilsodet tændrør. - Tilstoppet brændstoffi lter. - Læs anvisningerne i denne vejled- ning. - Vent i ca. 30 minutter, til brændstof- fet er fordampet i forbrændings- kammeret, før du forsøger at starte igen. - Få karburatoren indstillet hos den autoriserede kundeservice. - Rens tændrøret/indstil eller skift elektrodeafstanden. - Skift brændstoffi lteret. Motoren starter, men kører ikke med fuld ydelse. - Arm fejlagtigt i choke-position. - Snavset luftfi lter. - Karburatorblanding afstemt forkert. - Stil arm i korrekt position. - Tag fi ltret ud, rens det, og sæt det i igen. - Få karburatoren indstillet hos den autoriserede kundeservice. Motoren hakker. - Kaburatorblanding afstemt forkert. - Få kaburatoren indstillet hos autori- seret kundeservice. Ingen ydelse under belastning. - Tændrør indstillet forkert. - Rens/Indstil eller udskift tændrør. Motoren kører ure- gelmæssigt. - Kaburatorblanding afstemt forkert. - Få kaburatoren indstillet hos autori- seret kundeservice. Kraftig røgudvikling. - Forkert brændstofblanding. - Brug den rigtige brændstofblanding (forhold 40:1). Ingen ydelse under belastning. - Kæden stump. - Kæden slap. - Skærp kæden, eller indlæg ny kæde - Spænd kæden. Motor dør ud. - Benzintank tom. - Brændstoffi lter placeret forkert i tanken. - Fyld benzintanken. - Fyld benzintanken helt op, eller bring brændstoffi ltret i en anden position i benzintanken. Utilstrækkelig kæ- desmøring. (Sværd og kæde bliver varme.) - Kædeolietank tom - Olieindgangsboring tilstoppet - Fyld kædeolietanken op. - Rens olieindgangsboring/rens not på sværd Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_GC_PC_1335_I_TC_SPK7.indb 76Anl_GC_PC_1335_I_TC_SPK7.indb 76 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Sværd, tændrør, luftfi lter, benzinfi lter Forbrugsmateriale/ forbrugsdele* Savkæde Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GC_PC_1335_I_TC_SPK7.indb 77Anl_GC_PC_1335_I_TC_SPK7.indb 77 18.07.2016 11:24:5518.07.2016 11:24:55DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_GC_PC_1335_I_TC_SPK7.indb 78Anl_GC_PC_1335_I_TC_SPK7.indb 78 18.07.2016 11:24:5518.07.2016 11:24:55S

1. Säkerhetsanvisningar

1. Säkerhetsanvisningar
