BEDIENUNGSANLEITUNG GCPC 1335 I TC EINHELL

GC-PC 1335 TC GC-PC 1335 I TC Art.-Nr.: 45.018.37 (GC-PC 1335 TC) I.-Nr.: 11016 Art.-Nr.: 45.018.35 (GC-PC 1335 I TC) I.-Nr.: 11016

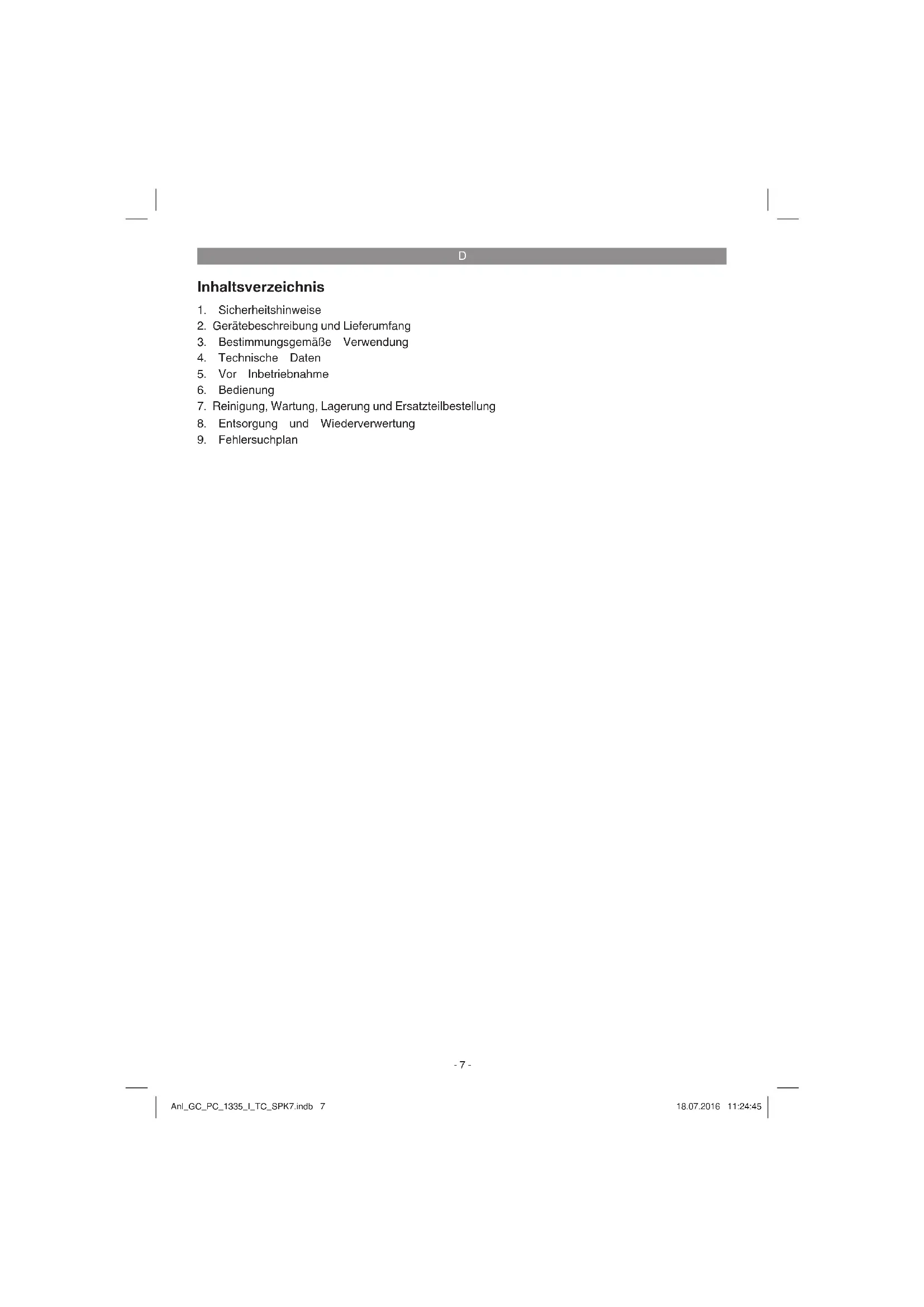

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Abb. 1-21)

6. Vorderer Handschutz (Kettenbremshebel)

10. Ein-/Aus-Schalter

20. Schienenbefestigungsrad

25. Kraftstoff pumpe (Primer)

Sicherheitsfunktionen (Abb.1a/1b)

3 SÄGEKETTE MIT GERINGEM RÜCK-

SCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschlagkräfte zu reduzieren und diese besser abzufangen. 6 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsper- son, sollte sie bei laufender Säge vom vorde- ren Griff abrutschen. Die KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlä- gen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTENBREMSHEBEL aktiviert. 10 EIN- /AUSSCHALTER hält den Motor sofort an, wenn er ausgeschaltet wird. Der Stopp- schalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten. 12 GASHEBELSPERRE verhindert eine zufäl- lige Beschleunigung des Motors. Der Gas- hebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist. 18 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei lau- fendem Motor reißen oder entgleiten. Der Kettenauff änger soll eine um sich schlagende Kette auff angen. Hinweis: Machen Sie sich mit der Säge und ihren Teilen vertraut.

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät dient bestimmungsgemäß ausschließ- lich zum Sägen von Holz. Das Fällen von Bäumen darf nur mit entsprechender Ausbildung erfolgen. Der Hersteller haftet nicht für Schäden die durch nicht bestimmungsgemäße Verwendung oder falsche Bedienung verursacht wurde. Das Gerät darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung des Geräts auftreten:

1. Schnittverletzungen bei Kontakt mit der un-

geschützten beziehungsweise rotierenden Sägekette.

2. Schnittverletzungen bei Rückschlag oder

anderen ungewollten Bewegungen der Füh- rungsschiene.

3. Verletzungen durch weggeschleuderte Teile

4. Verletzungen durch weggeschleuderte Teile

5. Schädigung des Gehörs, sofern kein vorge-

schriebener Gehörschutz getragen wird.

6. Atemprobleme durch Einatmen schädlicher

Gase und Hautverletzungen durch Kontakt mit Benzin.

Maximaldrehzahl mit Schneidgarnitur ............................11000 min

Antivibrierfunktion ..............................................ja Zahnung Kettenrad ..............6 Zähne x 9,525 mm Nettogewicht ohne Kette und Führungsschiene .................................4,5 kg Schalldruckpegel L

(ISO 22868) am Ort des Bedieners ............................ 99 dB(A) Unsicherheit K

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Gefahr: Starten Sie den Motor erst, wenn die Säge fertig montiert ist. Vorsicht: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

5.1 Anbringen der Leitschiene

Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINAL- SCHIENE. Das Ölungsloch (Abb. 2A/Pos. A) muß frei von Verunreinigungen und Ablagerungen sein.

1. Stellen Sie sicher, dass der Kettenbremshe-

bel zur Position ENTKUPPELT zurückgezo- gen ist (Abb. 2B).

2. Entfernen Sie das Schienenbefestigungsrad

(20). Nehmen Sie die Abdeckung ab (Abb. 2C).

3. Drehen Sie das Kettenspannrad (19) ENT-

GEGEN DEM UHRZEIGERSINN, bis die ANGEL (E) (herausstehende Spitze) sich am Ende ihrer Schiebstrecke in Richtung Kupplungswalze und Zahnrad befi ndet (Abb. 2C/2D).

4. Legen Sie das gekerbte Ende der Leitschiene

über die Schienenbolzen (F). Richten Sie die Schiene so aus, dass die ANGEL in das Loch (G) in der Leitschiene passt (Abb. 2D/2E).

5.2 Anbringen der Sägekette

1. Breiten Sie die Kette in einer Schlaufe aus,

wobei die Schnittkanten (A) IM UHRZEIGER- SINN um die Schlaufe herum ausgerichtet sind (Abb. 2F).

2. Schieben Sie die Kette um das Zahnrad (B)

hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen ein- gelegt sein müssen (Abb. 2G).

3. Führen Sie die Antriebsglieder in die Rille (D)

und um das Ende der Schiene ein (Abb. 2G). Hinweis: Die Sägekette könnte am unteren Teil der Schiene etwas herabhängen. Dies ist nomal.

4. Ziehen Sie die Leitschiene nach vorne bis

die Kette eng anliegt. Stellen Sie sicher, dass sich alle Antriebsglieder in der Rille der Schiene befi nden.

5. Bringen Sie die Kupplungsabdeckung an

(Abb. 3A) und drehen Sie das Schienen- befestigungsrad (20) im Uhrzeigersinn um dies zu befestigen. Die Kette darf dabei nicht von der Führungsschiene herunterrutschen. Ziehen Sie das Schienenbefestigungsrad handfest und folgen Sie den Anweisungen zum Einstellen der Kettenspannung wie in Abschnitt EINSTELLEN DER KETTENSPAN- NUNG beschrieben.

5.3 Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und während aller Sägearbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsge- mäß einzustellen, können Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlän- gert sich. Vorsicht: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

1. Halten Sie die Spitze der Leitschiene nach

oben und drehen Sie das Kettenspannrad (19) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen (Abb. 3A). Drehen Sie das Kettenspannrad ENTGEGEN DEM UHR- ZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 3B).

2. Nach dem Justieren, die Spitze der Schiene

ist weiterhin oben, ziehen Sie das Schienen- befestigungsrad (20) fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich von Hand ganz herumziehen lässt. Hinweis: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:

1. Lösen Sie das Schienenbefestigungsrad

(20) 1/2 Umdrehung. Lockern Sie die Ket- tenspannung durch langsames Drehen des Kettenspannrades (19) ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück. Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, Anl_GC_PC_1335_I_TC_SPK7.indb 10Anl_GC_PC_1335_I_TC_SPK7.indb 10 18.07.2016 11:24:4518.07.2016 11:24:45D

aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie das Kettenspannrad IM UHRZEIGERSINN drehen.

2. Wenn die Sägekette richtig gespannt ist,

halten Sie die Spitze der Schiene nach oben, und ziehen Sie das Schienenbefestigungsrad (20) fest an. Hinweis: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt wer- den muss. Dies ist bei neuen Ketten normal, und das Intervall künftiger Einstellungen nimmt zu. Hinweis: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich Antriebsrad, Füh- rungsschiene, Kette und das Kurbelwellenlager schneller ab. Abb. 3B informiert über die richtige Spannung A (kalter Zustand) und Spannung B (warmer Zustand). Abb. C zeigt eine zu lockere Kette.

5.4 Treibstoff und Öl

Treibstoff Verwenden Sie für optimale Ergebnisse norma- len, bleifreien Treibstoff gemischt mit speziellem 2-Takt-Öl. Treibstoff mischung Mischen Sie den Treibstoff mit 2-Takt-Öl in einem geeigneten Behälter. Schütteln Sie den Behälter, um alles sorgfältig zu mischen. Hinweis: Verwenden Sie für diese Säge nie reines Benzin. Der Motor wird hierdurch beschä- digt und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie kein Treibstoff ge- misch, das länger als 90 Tage gelagert wurde. Hinweis: Es muss spezielles 2-Takt-Öl, für luftge- kühlte 2-Takt-Motoren mit einem Mischungs-ver- hältnis von 1:40 verwendet werden. Verwenden Sie kein 2-Takt-Ölprodukt mit einem Mischungs- verhältnis von 1:100. Unzureichendes Ölen be- schädigt den Motor und Sie verlieren in diesem Fall den Garantieanspruch für den Motor. Empfohlene Treibstoff e Einige herkömmliche Benzine sind mit Beimi- schungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigen- antriebs, auch mit sauerstoff angereicherten Benzinen. Verwenden Sie am besten bleifreies Normalbenzin. Ölen von Kette und Führungsschiene Jedesmal wenn der Treibstoff tank mit Benzin aufgefüllt wird muss auch der Kettenöltank nach- gefüllt werden. Es wird empfohlen hierzu handels- übliches Kettenöl zu verwenden. Motoröl und Benzin I Sägekette Mischung 1:40 I Nur Öl Prüfungen vor dem Anlassen des Motors Gefahr: Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig montiert sind.

1. Füllen Sie den Treibstoff tank (21) mit der rich-

tigen Treibstoff mischung auf (Abb. 4).

2. Füllen Sie den Öltank (22) mit Kettenöl (Abb.

4). Nach dem Befüllen von Ketten- und Öltank die Tankdeckel mit der Hand festziehen. Verwenden Sie hierfür kein Werkzeug.

Prüfen Sie das Gerät vor dem Gebrauch auf eventuelle Schäden und verwenden Sie es nicht wenn Schäden vorhanden sind. Das Gerät darf nur mit aktivierter Kettenbremse gestartet wer- den. Die Kettenbremse ist aktiviert, wenn der Bremshebel (6) nach vorne gedrückt ist. Erklärung der Funktionsweise, siehe - Prüfen der Kettenbremse - Statische Prüfung.

Die Kettensäge ist mit einer Kettenbremse verse- hen, welche die Verletzungsgefahr auf Grund von Rückschlaggefahr mindert. Die Bremse wird ak- tiviert, wenn Druck auf den Handschutz (6) aus- geübt wird. Z.B. wenn bei einem Rückschlag, die Hand der Bedienungsperson auf den Handschutz (6) schlägt. Bei Aktivierung der Bremse hält die Kette (3) abrupt an. Anl_GC_PC_1335_I_TC_SPK7.indb 11Anl_GC_PC_1335_I_TC_SPK7.indb 11 18.07.2016 11:24:4518.07.2016 11:24:45D

Warnung: Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu mindern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prüfen Sie regel- mäßig, ob die Kettenbremse ordnungsgemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stößen ausgesetzt oder fallen gelassen wurde.

6.1.1 Prüfen der Kettenbremse (Abb. 5A/5B/6)

Statische Prüfung (bei abgestelltem Motor) Kettenbremse deaktiviert (Kette (3) frei ver- schiebbar)

1. Ziehen Sie den vorderen Handschutz (6) in

Richtung des vorderen Handgriff s (7). Der vordere Handschutz (6) muss hörbar einras- ten. (Abb. 5A)

2. Die Kette (3) muss sich auf der Führungs-

schiene (2) verschieben lassen. Kettenbremse aktiviert (Kette (3) blockiert)

1. Drücken Sie den vorderen Handschutz (6) in

Richtung Führungsschiene (2). Der vordere Handschutz (6) muss hörbar einrasten. (Abb. 5B)

2. Die Kette (3) darf sich auf der Führungsschie-

ne (2) nicht verschieben lassen. Hinweis: Der vordere Handschutz (6) sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der vordere Handschutz (6) nicht einrastet, verwenden Sie die Säge nicht. Bringen Sie sie zur Reparatur zum autorisierten Kundendienst. Dynamische Prüfung (Motor wird gestartet)

1. Stellen Sie die Säge auf eine harte, ebene

2. Mit der linken Hand halten Sie den vorderen

3. Starten Sie die Kettensäge nach Startanwei-

sung. (siehe 6.2 bzw. 6.3)

4. Deaktivieren Sie die Kettenbremse (Ziehen

Sie den vorderen Handschutz (6) in Richtung des vorderen Handgriff s (7)). (Abb. 5A)

5. Greifen Sie den hinteren Handgriff (8) mit der

6. Geben Sie nach einer kurzen Aufwärmphase

Vollgas. Drücken Sie mit dem Handrücken der linken Hand den vorderen Handschutz (6) in Richtung Führungsschiene (2). Dadurch wird die Kettenbremse aktiviert. (Abb. 6) Gefahr: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Halten Sie die Säge mit beiden Händen fest und achten Sie auf einen guten Griff . Die Säge darf keine Gegenstände berühren.

7. Die Kette (3) muss abrupt stoppen. Lassen

Sie sofort den Gashebel (11) los, wenn die Kette (3) still steht. Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst.

6.1.2 Prüfen der Kupplung

Führen Sie regelmäßige Funktionskontrollen der Kupplung durch. Prüfen Sie die Kupplung vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stößen ausgesetzt oder fallen gelassen wurde.

1. Starten Sie die Kettensäge, nach Startanwei-

sung. (siehe 6.2 bzw. 6.3)

2. Betätigen Sie kurz den Gashebel (11) und

lassen ihn wieder los um sicherzustellen, dass die Arretierung der Drosselklappe gelöst wurde und der Motor im Leerlauf läuft.

3. Die Kette (3) muss im Leerlauf stoppen.

Die Kupplung ist so ausgelegt, dass beim Anhe- ben der Leerlaufdrehzahl um das 1,25 fache, kei- ne Kettenbewegung festgestellt werden darf. Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst. Gefahr: Aktivieren Sie immer die Kettenbremse (6) bevor Sie den Motor starten.

6.2 Starten bei kaltem Motor (7A-7D)

Füllen Sie den Tank mit einer angemessenen Menge Benzin/Öl-Gemisch. (Siehe Punkt 5.3)

1. Gerät auf eine harte, ebene Fläche stellen.

2. Ein-/ Aus-Schalter (10) auf „I“ schalten. (Abb.

4. Choke-Hebel (13) herausziehen (Abb. 7B)

Hinweis: Durch Betätigen des Choke-Hebels I I (13) wird auch die Drosselklappe leicht geöff - net und in dieser Stellung arretiert. Dies hat eine Anhebung der Leerlaufdrehzahl zur Folge, die Anl_GC_PC_1335_I_TC_SPK7.indb 12Anl_GC_PC_1335_I_TC_SPK7.indb 12 18.07.2016 11:24:4618.07.2016 11:24:46D

Säge startet schneller.

5. Das Gerät gut festhalten und den Startergriff

(9) bis zum ersten Widerstand herausziehen. Jetzt den Startergriff (9) 3x rasch anziehen. (Abb. 7C/7D)

6. Choke-Hebel (13) hineindrücken.

7. Das Gerät gut festhalten und den Startergriff

(9) bis zum ersten Widerstand herausziehen. Jetzt den Startergriff (9) mehrmals schnell anziehen, bis der Motor startet. (Abb. 7D) Hinweis: Den Startergriff (9) nicht zurückschleu- dern lassen. Dies kann zu Beschädigungen füh- ren. Ist der Motor gestartet, das Gerät ca. 10 Sek. warmlaufen lassen. Warnung: Aufgrund der leicht geöff neten Dros- selklappe beginnt das Schneidwerkzeug bei gestartetem Motor zu arbeiten. Betätigen Sie kurz den Gashebel (11). Die Arretierung der Drossel- klappe wird gelöst und der Motor kehrt in den Leerlauf zurück. (Abb. 7C)

8. Sollte der Motor nach 8 Zügen am Startergriff

nicht starten, wiederholen Sie die Schritte 1-7. Zur Beachtung: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Ab- schnitt „Fehlerbehebung am Motor“. Zur Beachtung: Ziehen Sie die Schnur des Star- tergriff s stets gerade heraus. Wird sie in einem Winkel herausgezogen, entsteht Reibung an der Öse. Durch diese Reibung wird die Schnur durch- gescheuert und nutzt sich schneller ab. Halten Sie stets den Startergriff , wenn sich die Schnur wieder einzieht. Lassen Sie den Startergriff nie aus dem ausgezogenen Zustand zurückschnel- len.

6.3 Starten bei warmem Motor (7A-7D)

(Das Gerät stand für weniger als 15-20min still)

1. Gerät auf harte, ebene Fläche stellen.

2. Ein-/ Aus-Schalter (10) auf „I“ schalten. (Abb.

3. Das Gerät gut festhalten und den Startergriff

(9) bis zum ersten Widerstand herausziehen. Jetzt den Startergriff (9) mehrmals schnell an- ziehen, bis der Motor startet. Das Gerät sollte nach 1-2 Zügen starten. Falls die Maschine nach 6 Zügen immer noch nicht startet, wie- derholen Sie die Schritte 1-7 unter 6.2. (Abb. 7D)

6.4 Anhalten des Motors

1. Lassen Sie den Gashebel los, und warten

Sie, bis der Motor im Leerlauf läuft.

2. Stellen Sie den Ein-/Ausschalter auf “Stop

(0)“, um den Motor zu stoppen. Hinweis: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und stellen Sie den Ein-/ Ausschalter auf “Stop (0)“

6.5 Allgemeine Anleitungen zum Schneiden

Gefahr: Das Fällen eines Baumes ist ohne Aus- bildung nicht erlaubt. Fällen

Fällen bedeutet das Absägen eines Baumes. Kleine Bäume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.

Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rück- zugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlau- fen, wie in Abb. 8 dargestellt ist.

Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Ketten- säge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrol- len oder -rutschen wird.

Die Fallrichtung (B) wird vom Kerbschnitt be- stimmt. Berücksichtigen Sie vor dem Schnei- den die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fall- weg des Baumes abzuschätzen (Abb. 8).

Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung be- steht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen könnte. Verständigen Sie im Zweifelsfall das für die Leitung zuständige Amt bevor Sie den Baum fällen. Anl_GC_PC_1335_I_TC_SPK7.indb 13Anl_GC_PC_1335_I_TC_SPK7.indb 13 18.07.2016 11:24:4618.07.2016 11:24:46D

Allgemeine Richtlinien für das Fällen von Bäumen (Abb. 9) Gewöhnlich besteht das Fällen aus 2 Haupt- schnitten: Einkerben (C) und Fällschnitt (D).

Beginnen Sie mit dem oberen Kerbschnitt (C) auf der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fällen des Baumes so lange wie möglich zu kontrollieren.

Treten Sie nie vor einen Baum, der eingekerbt ist. Führen Sie den Fällschnitt (D) auf der an- deren Seite des Baumes ca. 3-5 cm oberhalb der Kerbkante (C) aus. Sägen Sie den Baum- stamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt (F) hält den Baum. Wenn der Stamm vollständig durchgesägt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn um- stoßen.

Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernis- se im Fallbereich vorhanden sind. Fällschnitt

Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 10).

Wenn der Durchmesser des zu schneiden- den Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung 11.

Wenn der Fällschnitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rück- zugspfad (Abb. 8). Entfernen von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Abb. 12). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen. Zuschneiden der Länge

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies ver- hindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

1. Stamm der Gesamtlänge nach abge-

stützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 13A).

2. Stamm an einem Ende abgestützt:

Schneiden Sie zuerst 1/3 des Stammdurch- messers von unten nach oben, um ein Ab- splittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13B).

3. Stamm an beiden Enden abgestützt:

Schneiden Sie zuerst 1/3 des Stammdurch- messers von oben nach unten, um ein Ab- splittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13C).

Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstücke oder über Stützblöcke angehoben und abgestützt wer- den. Stellen Sie sicher, dass der zu schnei- dende Stamm sicher abgestützt ist. Zuschneiden der Länge auf dem Sägebock (Abb. 14) Zu Ihrer Sicherheit und zum Erleichtern der Säge- arbeiten ist die richtige Position für einen vertika- len Längenzuschnitt erforderlich. A. Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihrem Körper vorbei. Anl_GC_PC_1335_I_TC_SPK7.indb 14Anl_GC_PC_1335_I_TC_SPK7.indb 14 18.07.2016 11:24:4618.07.2016 11:24:46D

B. Halten Sie den linken Arm so gerade wie möglich. C. Verteilen Sie Ihr Gewicht auf beide Füße. Hinweis! Achten Sie während der Sägearbeiten stets darauf, dass Sägekette und Führungsschie- ne ausreichend geölt sind.

7. Reinigung, Wartung, Lagerung

und Ersatzteilbestellung Ziehen Sie vor allen Reinigungs- und Wartungs- arbeiten den Zündkerzenstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit ei- nem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunst- stoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Warnung: Alle Wartungsarbeiten an der Ket- tensäge abgesehen der in dieser Anleitung aufgelisteten Punkte dürfen nur vom autorisierten Kundendienst durchgeführt werden

Hinweis: Bedienen Sie die Säge nie ohne den Luftfi lter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigt ihn. Halten Sie den Luftfi lter sauber! Der Luftfi lter muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden. Reinigung des Luftfi lters (Abb. 15A/15B)

1. Entfernen Sie die obere Luftfi lterabdeckung

(14), indem Sie die Befestigungsschraube (A) der Abdeckung entfernen. Die Abdeckung lässt sich dann abnehmen (Abb. 15A).

2. Heben Sie den Luftfi lter (15) heraus (Abb.

3. Reinigen Sie den Luftfi lter. Waschen Sie

den Filter in sauberer, warmer Seifenlauge. Lassen Sie ihn an der Luft vollständig trocken werden. Hinweis: Es ist ratsam, Ersatzfi lter vorrätig zu haben.

4. Setzen Sie den Luftfi lter ein. Setzen Sie die

Luftfi lterabdeckung (14) auf. Achten Sie dar- auf, dass die Abdeckung passgenau aufge- setzt ist. Ziehen Sie die Befestigungsschrau- be der Abdeckung an.

7.2.2 Treibstoff fi lter (Abb. 15C)

Hinweis: Betreiben Sie die Säge nie ohne den Treibstoff fi lter. Nach jeweils 100 Betriebsstun- den muss der Treibstoff fi lter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Treibstoff tank ganz, bevor Sie den Filter aus- wechseln.

1. Nehmen Sie die Treibstoff tankkappe ab.

2. Biegen Sie einen weichen Draht zurecht.

3. Stecken Sie ihn in die Öff nung des Treibstoff -

tanks und haken Sie den Treibstoff schlauch ein. Ziehen Sie den Treibstoff schlauch behut- sam zur Öff nung, bis Sie ihn mit Ihren Fingern ergreifen können. Hinweis: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

4. Heben Sie den Filter aus dem Tank heraus.

5. Ziehen Sie den Filter mit einer Drehbewe-

gung ab und reinigen Sie ihn. Wenn er be- schädigt ist, entsorgen Sie den Filter.

6. Setzen Sie einen neuen oder den gereinigten

Filter ein. Stecken Sie ein Ende des Filters in die Tanköff nung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rü- cken Sie den Filter mit einem langen Schrau- benzieher auf seinen richtigen Platz.

7. Füllen Sie den Tank mit frischem Treibstoff -

gemisch auf. Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf.

7.2.3 Zündkerze (Abb. 15A/15B)

Hinweis: Damit der Sägemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und den richtigen Elektrodenabstand haben. Die Zündker- ze muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

1. Stellen Sie den Ein-/Ausschalter auf “Stop

2. Entfernen Sie die Luftfi lterabdeckung (14),

indem Sie die Befestigungsschraube (A) der Abdeckung entfernen. Die Abdeckung lässt sich dann abnehmen (Abb. 15A) Anl_GC_PC_1335_I_TC_SPK7.indb 15Anl_GC_PC_1335_I_TC_SPK7.indb 15 18.07.2016 11:24:4618.07.2016 11:24:46D

3. Entfernen Sie den Luftfi lter (15) (Abb. 15B).

4. Ziehen Sie das Zündkabel (C) durch Ziehen

und gleichzeitiges Drehen von der Zündkerze ab (Abb. 15B).

5. Entfernen Sie die Zündkerze mit einem Zünd-

6. Reinigen Sie die Zündkerze mit einer Kupfer-

drahtbürste oder setzen Sie eine neue ein.

7.2.4 Vergasereinstellung

Der Vergaser wurde werkseitig auf optimale Leis- tung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst. Hinweis: Sie dürfen keinerlei Einstellungen am Vergaser selbst vornehmen!

7.2.5 Führungsschiene

Fetten Sie den Stern der Führungsschiene alle 10 Betriebsstunden. Dies ist erforderlich, damit ihre Kettensäge die optimale Leistung erzielen kann. (Abb. 16) Reinigen Sie das Ölungsloch, setzen Sie die Fettpresse (nicht im Lieferumfang enthalten) an und pumpen Sie Fett in das Lager, bis es auf der Außen- seite herausgedrückt wird.

Reinigen Sie die Nut, in der die Kette läuft, und die Öleintrittsbohrung regelmäßig mit einem im Handel erhältlichen Reinigungs- werkzeug. (Abb. 17A) Dies ist wichtig um eine optimale Schmierung von Führungsschiene und Kette während des Betriebs zu gewähr- leisten.

Entfernen Sie Grate und scharfe Kanten an der Führungsschiene (2), durch vorsichtiges Feilen mit einer Flachfeile. (Abb. 17B)

Wenden Sie die Führungsschiene (2) alle 8 Arbeitsstunden, damit sich diese an Ober- und Unterseite gleichmäßig abnutzt. Öldurchlässe Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten. Hinweis: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sau- ber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölsystem. Automatische Kettenschmierung Die Kettensäge ist mit einem automatischen Ölsystem mit Zahnradantrieb ausgestattet. Es versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor be- schleunigt wird, fl ießt auch das Öl schneller zur Schienenplatte. Die Kettenschmierung wurde werkseitig optimal eingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst. Auf der Unterseite der Kettensäge befi ndet sich die Einstellschraube (A) für die Kettenschmierung (Abb. 21). Linksdrehen erhöht die Kettenschmie- rung Rechtsdrehen verringert die Kettenschmie- rung. Zum Überprüfen der Kettenschmierung die Ket- tensäge mit der Kette über ein Blatt Papier halten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmenge überprüft werden. Prüfen Sie regelmäßig, ob die Kettenschmierung ordnungsgemäß funktioniert. Testen Sie die Kettenschmierung vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten. Ölen der Kette Vergewissern Sie sich stets, dass das automati- sche Ölsystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene. Anl_GC_PC_1335_I_TC_SPK7.indb 16Anl_GC_PC_1335_I_TC_SPK7.indb 16 18.07.2016 11:24:4618.07.2016 11:24:46D

7.2.6 Wartung der Kette

Schärfen der Kette Hinweis: Eine scharfe Kette erzeugt wohlgeform- te Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden. Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe ge- schärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kunden- dienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zu- trauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst. Kette schärfen (Abb. 18) Schärfen Sie die Kette mit Schutzhandschuhen und einer runden Feile. Schärfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 19) und beachten Sie die Werte gemäß Abb. 18. Nach dem Schärfen müssen die Schneidglieder alle gleich breit und lang sein. Nach 3-4 maligem Schärfen der Schneidglieder müssen Sie die Höhe der Tiefenbegrenzer prüfen, und diese ggf. mit einer fl achen Feile kürzen, und dann die vordere Ecke abrunden (Abb. 20). Die vorderen Kanten feilen Sie rund.

7.3 Lagerung und Transport

Bringen Sie vor Transport und Lagerung der Ket- tensäge den Kettenschutz (4) an. Hinweis: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen. Verstauen der Kettensäge Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür vorbereitet werden. Andernfalls verdunstet der im Vergaser befi ndli- che, restliche Treibstoff und lässt einen gummi- artigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstoff tankkappe langsam

ab, um eventuellen Druck im Tank abzulas- sen. Entleeren Sie vorsichtig den Tank.

2. Starten Sie den Motor und lassen Sie ihn

laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.

3. Lassen Sie den Motor abkühlen (ca. 5 Minu-

4. Reinigen Sie die Maschine gründlich.

Hinweis: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc. Führen Sie die Inbetriebnahme nach Lagerung wie im Absatz „5. Vor Inbetriebnahme“ beschrie- ben durch. Transport

Betätigen Sie die Kettenbremse.

Sichern Sie die Kettensäge gegen Verrut- schen um Kraftstoffverlust, Schäden oder Verletzungen zu vermeiden.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_GC_PC_1335_I_TC_SPK7.indb 17Anl_GC_PC_1335_I_TC_SPK7.indb 17 18.07.2016 11:24:4618.07.2016 11:24:46D

Problem Mögliche Ursache Korrektur Der Motor startet nicht, oder er star- tet, aber läuft nicht weiter. - Falscher Startverlauf. - Zu viel Kraftstoff im Brennraum durch fehlgeschlagene Startversu- che. - Falsch eingestellter Vergaser. - Verrußte Zündkerze. - Verstopfter Treibstoff -Filter. - Beachten Sie die Anweisungen in dieser Anleitung. - Warten Sie ca. 30 Minuten bis sich der Kraftstoff im Brennraum ver- fl üchtigt hat, bevor Sie einen weite- ren Startvorgang durchführen. - Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen. - Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen. - Ersetzen Sie den Treibstoff -Filter. Der Motor startet, aber er läuft nicht mit voller Leistung. - Falsche Hebelposition am Choke. - Verschmutzter Luftfi lter - Falsch eingestellte Vergasermi- schung. - Hebel auf korrekte Position bringen. - Filter entfernen, reinigen und erneut einsetzen. - Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen. Motor stottert - Falsch eingestellte Vergasermi- schung. - Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen. Keine Leistung bei Belastung - Falsch eingestellte Zündkerze. - Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen. Motor läuft sprung- haft - Falsch eingestellte Vergasermi- schung. - Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen. Übermäßig viel Rauch. - Falsche Treibstoff mischung. - Verwenden Sie die richtige Treib- stoff mischung. Keine Leistung bei Belastung - Kette stumpf - Kette locker - Kette schärfen oder neue Kette ein- legen - Kette spannen Motor stirbt ab - Benzintank leer - Kraftstoff fi lter im Tank falsch positi- oniert - Benzintank füllen - Benzintank komplett auff üllen oder Kraftstoff fi lter im Benzintank anders positionieren Ungenügend Ket- tenschmierung (Schwert und Kette werden heiß) - Kettenöltank leer - Öleintrittsbohrung verstopft - Kettenöltank auff üllen - Öleintrittsbohrung reinigen/Nut der Führungsschiene reinigen Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_GC_PC_1335_I_TC_SPK7.indb 18Anl_GC_PC_1335_I_TC_SPK7.indb 18 18.07.2016 11:24:4618.07.2016 11:24:46D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Schwert, Zündkerze, Luftfi lter, Benzinfi lter Verbrauchsmaterial/ Verbrauchsteile* Sägekette Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GC_PC_1335_I_TC_SPK7.indb 19Anl_GC_PC_1335_I_TC_SPK7.indb 19 18.07.2016 11:24:4718.07.2016 11:24:47D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_GC_PC_1335_I_TC_SPK7.indb 20Anl_GC_PC_1335_I_TC_SPK7.indb 20 18.07.2016 11:24:4718.07.2016 11:24:47D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen. Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile

Servicestellen Vorort für Benzingeräte

Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten)

Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_GC_PC_1335_I_TC_SPK7.indb 21Anl_GC_PC_1335_I_TC_SPK7.indb 21 18.07.2016 11:24:4718.07.2016 11:24:47GB

4. Technische gegevens

4. Technische gegevens
