BRUKSANVISNING GWS 24230 BX Professional BOSCH

Bortskaffelse Service og kunderådgiver Overensstemmelses- erklæring 1 609 929 H82.book Seite 9 Dienstag, 3. Mai 2005 3:11 15 86 • 1 609 929 H82 • TMS • 28.04.05Svenska - 1 Numreringen av komponenterna hänvisar till illustration på grafiksida. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. 1 Gängat stödhandtag (3x) 2 Spindellåsknapp 3 Strömställare Till/Från 4 Stödhandtag 5 Stödfläns 6 Slipspindel 7 Sprängskydd 8 Justerskruv 9 Spännarm 10 Slip-/kapskiva* 11 Snabbspännmutter * 12 Spännskruv 13 Kodklack 14 Sprängskydd för slipskål* 15 Slipskål* 16 Spännmutter* 17 Tvåstiftsnyckel för spännmutter* 18 Handskydd* 19 Gummisliprondell* 20 Slipblad* 21 Rundmutter* 22 Toppborste* 23 Diamantkapskiva* 24 Styrsläde med utsugningshuv* 25 Handtagsupplåsning 26 Handtag 27 Kapbord*

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 93 dB (A); ljudeffektnivå 106 dB (A). Använd hörselskydd! När standardstödhandtaget används är den beräknade maximala accelerationen i typiska fall 5,2 m/s

Vid användning av vibrationsdämpande stöd- handtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5 m/s

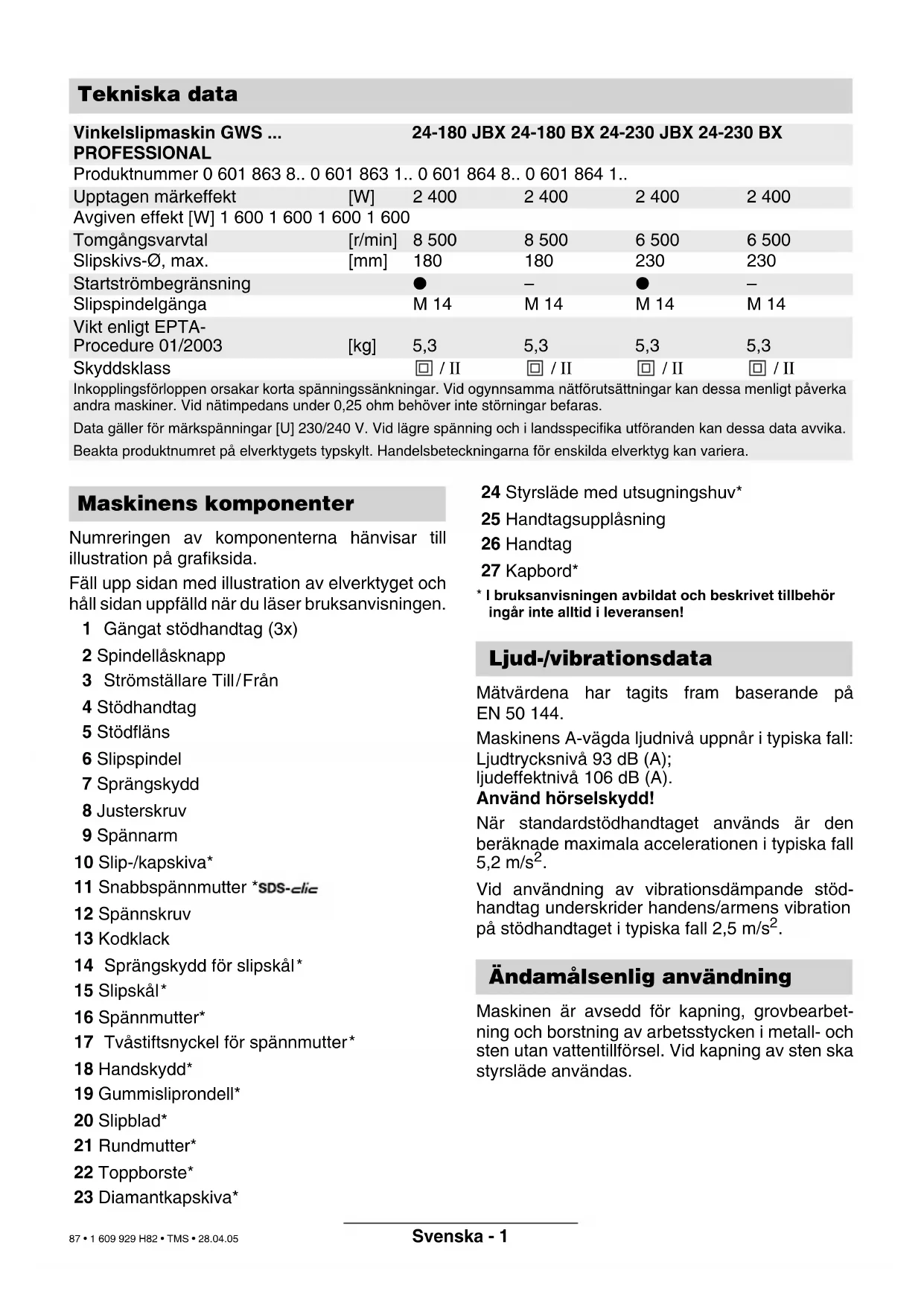

Maskinen är avsedd för kapning, grovbearbet- ning och borstning av arbetsstycken i metall- och sten utan vattentillförsel. Vid kapning av sten ska styrsläde användas. Tekniska data Vinkelslipmaskin GWS ... PROFESSIONAL 24-180 JBX 24-180 BX 24-230 JBX 24-230 BX Produktnummer 0 601 863 8.. 0 601 863 1.. 0 601 864 8.. 0 601 864 1.. Upptagen märkeffekt [W] 2 400 2 400 2 400 2 400 Avgiven effekt [W] 1 600 1 600 1 600 1 600 Tomgångsvarvtal [r/min] 8 500 8 500 6 500 6 500 Slipskivs-Ø, max. [mm] 180 180 230 230 Startströmbegränsning ● – ● – Slipspindelgänga M 14 M 14 M 14 M 14 Vikt enligt EPTA- Procedure 01/2003 [kg] 5,3 5,3 5,3 5,3 Skyddsklass / II / II / II / II Inkopplingsförloppen orsakar korta spänningssänkningar. Vid ogynnsamma nätförutsättningar kan dessa menligt påverka andra maskiner. Vid nätimpedans under 0,25 ohm behöver inte störningar befaras. Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Maskinens komponenter Ljud-/vibrationsdata Ändamålsenlig användning 1 609 929 H82.book Seite 1 Dienstag, 3. Mai 2005 3:11 15 87 • 1 609 929 H82 • TMS • 28.04.05Svenska - 2 Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller tillämpliga föreskrifter i aktu- ellt land. Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas. Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvis- ningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Dessutom ska alla allmänna säkerhetsanvis- ningar i det häfte som bifogats eller som är insatt i mitten av denna bruksanvisning följas. TA VÄL VARA PÅ ANVISNINGARNA. Bär skyddsglasögon. Bär hörselskydd. ■ Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. ■ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. ■ Vidta skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkal- lande ämnen. Använd lämplig damm-/spån- utsugning och en dammfiltermask. ■ Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. ■ Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. ■ Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. ■ Anslut elverktyg som används utomhus via läckströmsskyddsbrytare (FI). Gemensamma säkerhetsanvisningar för slip- ning, sandpappersslipning, arbeten med stål- borste, polering och kapslipning: ■ Elverktyget kan användas som slip-, slip- pappersslip-, stålborste-, polerings- och kapslipmaskin. Beakta alla säkerhetsanvis- ningar, anvisningar, illustrationer och data som levereras med elverktyget. Om nedan- stående anvisningar ignoreras finns risk för att elstöt, brand och/eller allvarliga personskador uppstår. ■ Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. ■ Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rota- tionshastighet kan förstöras. ■ Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insats- verktyg kan inte på betryggande sätt avskärmas och kontrolleras. ■ Slipskivor, flänsar, sliprondeller och annat tillbehör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraftigt och kan leda till att kontrollen över verktyget går förlorat. ■ Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insats- verktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor, repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insats- verktyget skulle falla ned kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg stå utanför insatsverkty- gets rotationsradie; låt sedan elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Hänvisningar till statisk konstruktionsberäkning Säkerhetsåtgärder 1 609 929 H82.book Seite 2 Dienstag, 3. Mai 2005 3:11 15 88 • 1 609 929 H82 • TMS • 28.04.05Svenska - 3 ■ Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansikts- skärm, ögonskydd eller skyddsglasögon. Om så behövs använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främ- mande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. ■ Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brott- stycken från arbetsstycket eller insatsverk- tygen kan slungas ut och orsaka personskada även utanför arbetsområdet. ■ Håll fast elverktyget endast vid de isole- rade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spän- ningsförande ledning sätts elverktygets metall- delar under spänning som sedan leder till elstöt. ■ Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. ■ Lägg aldrig bort elverktyget innan insats- verktyget stannat fullständigt. Det rote- rande insatsverktyget kan komma i beröring med underlaget varvid risk finns att du förlorar kontrollen över elverktyget. ■ Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det rote- rande insatsverktyget dras in varvid insats- verktyget dras mot din kropp. ■ Rengör regelbundet elverktygets ventila- tionsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. ■ Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. ■ Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag ■ Ett bakslag är en plötslig reaktion hos insats- verktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okon- trollerat elverktyg mot insatsverktygets rota- tionsriktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren bero- ende på skivans rotationsriktning vid inkläm- ningsstället. Härvid kan slipskivan även brytas sönder. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. ■ Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stöd- handtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försik- tighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. ■ Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insats- verktyget kan vid ett bakslag gå mot din hand. ■ Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. ■ Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbets- stycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det rote- rande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. ■ Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget. 1 609 929 H82.book Seite 3 Dienstag, 3. Mai 2005 3:11 15 89 • 1 609 929 H82 • TMS • 28.04.05Svenska - 4 Speciella varningar för slipning och kapslip- ning ■ Använd alltid det sprängskydd som är avsett för aktuell slipkropp. Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slip- kroppen som är vänd mot användaren måste vara möjligast väl skyddad. Spräng- skyddet ska skydda användaren mot brott- stycken från eller tillfällig kontakt med slip- kroppen. ■ Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slip- kroppar som inte är avsedda för aktuellt elverktyg kan inte på betryggande sätt skyddas och är därför farliga. ■ Slipkroppar får användas endast för rekommenderade arbeten, t. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slip- kroppen kan den spricka. ■ För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar risken för slipskivsbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. ■ Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka. Andra speciella säkerhetsanvisningar för kapslipning ■ Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkropps- brott. ■ Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. ■ Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inkläm- ning. ■ Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbets- stycket eller orsaka bakslag. ■ För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. ■ Var speciellt försiktig vid ”fickkapning” i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpap- persslipning ■ Använd inte för stora slippapper, se tillver- karens uppgifter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för polering ■ Se till att inga lösa delar finns på poler- hättan t. ex. fastspänningsband. Kläm in eller kapa fastspänningsbanden. Lösa rote- rande fastspänningsband kan gripa tag i fingren eller dras in i arbetsstycket. Speciella säkerhetsanvisningar för arbeten med trådborstar ■ Observera att trådborstar även under normal användning förlorar trådbitar. Över- belasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. ■ När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör varandra. Tallriks- och toppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter bli större. Extra säkerhetsanvisningar ■ Använd lämpliga detektorer för lokalise- ring av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan föror- saka sakskador eller elstöt. 1 609 929 H82.book Seite 4 Dienstag, 3. Mai 2005 3:11 15 90 • 1 609 929 H82 • TMS • 28.04.05Svenska - 5 ■ Lås upp strömställaren Till/Från och ställ den i Från-läget om strömförsörjningen avbryts t. ex. vid strömavbrott eller dra stickproppen ur nätuttaget. Detta hindrar en okontrollerad återstart av verktyget. ■ Använd dammutsugning vid bearbetning av sten. Dammsugaren måste vara godkänd för utsugning av stendamm. Dessa anordningar reducerar riskerna i samband med damm. ■ Använd en styrsläde vid kapning av sten. Utan sidstyrning kan kapskivan haka fast och orsaka bakslag. ■ Dra ut stickproppen innan åtgärder utförs på maskinen. ■ För arbeten med slip- och kapskivor måste sprängskyddet 7 vara monterat. Sprängskydd med spännskruv Kodklacken 13 på sprängskyddet 7 säkerställer att endast det sprängskydd kan monteras som passar till maskinen. Lossa vid behov spännskruven 12. Placera sprängskyddet 7 med kodklacken 13 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition). Den slutna sidan på sprängskyddet 7 måste alltid vara riktad mot användaren. Dra fast spännskruven 12. Kontrollera att sprängskyddet 7 sitter stadigt på spindelhalsen. Sprängskydd med snabbkoppling Öppna spännarmen 9. Placera sprängskyddet 7 med kodklacken 13 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition). Den slutna sidan på sprängskyddet 7 måste alltid vara riktad mot användaren. Stäng spännarmen 9 för fastklämning av spräng- skyddet 7. Kontrollera att sprängskyddet 7 sitter stadigt på spindelhalsen. Genom att lossa eller dra åt justerskruven 8 kan spännlåsets kraft förändras. Stödhandtag ■ Vid alla arbeten med maskinen måste stöd- handtaget vara monterat. Skruva fast stödhandtaget 4 på maskinhuvudet för att motsvara aktuell arbetsställning. Vibrationsdämpande stödhandtag Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete. Det är inte tillåtet att göra ändringar på stödhandtaget. Skadat stödhandtag får inte längre användas. Handskydd För arbeten med gummisliprondell 19 eller toppborste 22/ståltrådsborste i skivform/lamell- slipskiva ska handskyddet 18 (tillbehör) vara monterat. Handskyddet 18 fästs in med stödhandtaget 4. ■ Dra ut stickproppen innan åtgärder utförs på maskinen. Slip- och kapskivorna blir under arbetet mycket heta; berör ej skivan innan den svalnat. Vi rekommenderar användning av snabbspänn- mutter 11. Räkna med att en viss kraft krävs för losstagning av spännmuttern 16. Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slip- verktyg blockera slipspindeln 6 med spindellås- knappen 2. Påverka spindellåsknappen 2 endast när slip- spindeln står stilla! Så här monteras skyddsutrustningen Montering av slipverktyg 1 609 929 H82.book Seite 5 Dienstag, 3. Mai 2005 3:11 15 91 • 1 609 929 H82 • TMS • 28.04.05Svenska - 6 Snabbspännmutter Slipverktygen kan med snabbspännmuttern 11 monteras utan verktyg. Använd endast felfri, oskadad snabbspänn- mutter 11. Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 28. Blockera slipspindeln med spindellås- knappen 2. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs. En korrekt monterad och oskadad snabb- spännmutter kan lossas för hand när räfflade ringen vrids moturs. En hårtsittande snabbspännmutter ska lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg an tvåstiftsnyckeln som bilden visar. Slip-/kapskiva Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stöd- flänsen 5. Varken reducerstycke eller adapter får användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsrikt- ningspil på maskinhuvudet) överensstämmer. För montage se bildsidan. Lägg upp grovbearbetnings-/kapskivan på stöd- flänsen 5. Kontrollera att slipverktyget sitter centriskt och utan spel på stödflänsen. Skruva på snabbspännmuttern 11 och dra fast slipskivan.

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt. Lamellslipskiva (slipmoppsrondell) Montera alltid handskyddet (tillbehör) vid arbeten med gummisliprondell, toppborste, ståltrådsborste i skivform och lamellslip- skiva. Lägg upp lamellslipskivan på slipspindeln 6. Skruva på snabbspännmuttern 11 och dra fast slipskivan. Gummisliprondell 19 Montera alltid handskyddet (tillbehör) vid arbeten med gummisliprondell, toppborste, ståltrådsborste i skivform och lamellslip- skiva. För montage se bildsidan. Skruva på rundmuttern 21 och dra fast den med tvåstiftsnyckeln. Räkna med att en viss kraft krävs för att lossa rundmuttern 21. Toppborste 22/skivborste Montera alltid handskyddet (tillbehör) vid arbeten med gummisliprondell, toppborste, ståltrådsborste i skivform och lamellslip- skiva. Slipverktyget ska kunna skruvas så långt in på slipspindeln 6 att den vid slipspindelgängans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln. Räkna med att en viss kraft krävs för att lossa slipverktyget. Slipskål Vid arbeten med slipskålar ska ett speciellt sprängskydd 14 användas. Slipskålen 15 ska inte stå ut över spräng- skyddet 14 med mer än vad som är nödvändigt för aktuell bearbetning. Anpassa sprängskyddet 14 till detta mått. För montage se bildsidan. Skruva fast spännmuttern 16 på slipspindeln 6 med den plana sidan mot slipskivan och dra fast spännmuttern med den böjda tvåstiftsnyckeln 17. Räkna med att en viss kraft krävs för att lossa spännmuttern 16.

1 609 929 H82.book Seite 6 Dienstag, 3. Mai 2005 3:11 15 92 • 1 609 929 H82 • TMS • 28.04.05Svenska - 7 Alla de slipverktyg som anges i denna bruksan- visning kan användas. Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen. Kontrollera därför alltid godkända varvtal/ periferihastigheter som anges på slipverktygets etikett. Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V. In-/urkoppling För att starta maskinen skjut strömställaren Till/ Från 3 framåt och tryck ned den. För låsning skjut den nedtryckta strömställaren Till/Från 3 ytterligare framåt. För frånkoppling av maskinen släpp ström- ställaren Till/Från 3 eller tryck ned och släpp. Strömställarutförande utan spärr (krav i vissa länder): För att starta maskinen skjut strömställaren Till/ Från 3 framåt och tryck ned den. För frånkoppling av maskinen släpp ström- ställaren Till/Från 3.

Provkörning! Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belast- ning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. Snabbstopp Maskinen är försedd med Bosch Brake System, en patenterad elek- tromekanisk utlöpsbroms. Vid frånkoppling av eller vid avbrott i strömtillför- seln bromsas slipverktyget upp inom några få sekunder. Detta betyder att utlöpstiden förkortas med ca. 70 % jämfört med vinkelslipar utan utlöpsbroms och maskinen kan därför snabbare läggas bort. Skulle utlöpsbromsens bromsverkan tydligt avta, ska maskinen lämnas in för granskning till en auktoriserad serviceverkstad för Bosch- elverktyg. Startströmbegränsning (GWS 24-180 JBX/GWS 24-230 JBX) Till följd av maskinens mjukstart behövs endast en säkring på 16 A. En maskin utan startströmbegränsning kräver en högre avsäkring (minst en trög 16-A-säkring bör användas). ■ Se upp vid spårfräsning i bärande väggar: se statiska anvisningar. ■ Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt. ■ Utsätt inte maskinen för så hög belastning att den stannar. ■ Slip- och kapskivorna blir under arbetet mycket heta; berör ej skivan innan den svalnat. Grovslipning Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, miss- färgas inte och det uppstår inte heller några spår på ytan. Använd aldrig kapskivor för grovslip- ning. Godkända slipverktyg max. [mm] [mm] Db d[r/min] [m/s]

Arbetsanvisningar 1 609 929 H82.book Seite 7 Dienstag, 3. Mai 2005 3:11 1593 • 1 609 929 H82 • TMS • 28.04.05Svenska - 8 Lamellslipskiva (slipmoppsrondell) Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas. Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer. Kapslipning Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning. Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan. Viktigt är att kapning sker i rätt riktning. Maskinen ska alltid arbeta mot matnings- riktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrol- lerat trycks ur spåret. Kapbord Med kapbordet 27 (tillbehör) kan lika långa arbetsstycken kapas i vinklar mellan 0 och 45°. Följ exakt säkerhets- och arbetsinstruktionerna som lämnas i bruksanvisningen för kapstativet. Använd endast original Bosch kapstativ. Kapning av stenmaterial ■ Maskinen får användas endast för torrkapning/ torrslipning. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrsläden 24 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter. Dammsugaren måste vara godkänd för utsugning av stendamm. Bosch erbjuder lämp- liga dammsugare. Slå på maskinen och lägg an styrslädens främre parti mot arbetsstycket. Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild). Vid kapning av mycket hårt material t. ex. betong med hög kiselhalt kan diamantkapskivan över- hettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning. Avbryt i detta fall kapningen och låt diamant- kapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning. Tydligt nedsatt arbetsprestation och en cirkule- rande gnistkrans är tecken på att diamant- kapskivan avtrubbats. Genom korta snitt i abra- sivt material (t. ex. kalksten) kan skivan åter skärpas.

1 609 929 H82.book Seite 8 Dienstag, 3. Mai 2005 3:11 15 94 • 1 609 929 H82 • TMS • 28.04.05Svenska - 9Handtaget 26 kan vridas mot motorhuset i steg om 90° åt vänster och höger. Detta medför att strömställaren för speciella arbeten kan ställas i ett bekvämt hanteringsläge, t. ex. för kapning med styrsläde/kapstativ (tillbehör) och för vänsterhänt hantering. Dra upplåsningsspaken 25 kraftigt i pilrikt- ning ( ➊) och sväng samtidigt handtaget 26 i önskad riktning ( ➋) tills det låser i läget. Figuren visar handtaget 26 vridet om 90°.

Handtagsupplåsningen 25 och strömstäl- laren 3 är utrustade med en säkerhets- spärr.Maskinen kan inte kopplas på innan hand- taget 26 har låsts i ett av möjliga tre lägen. Handtaget 26 kan inte heller låsas upp om strömställaren 3 är spärrad. ■ Dra ut stickproppen innan åtgärder utförs på maskinen. ■ Håll elverktyget och dess ventilationsöppning rena för bra och säkert arbete.Under extrema arbetsförhållanden kan vidbearbetning av metaller ledande damm-partiklar samlas i maskinens inre somsedan kan påverka maskinens skydds-isolering. Vi rekommenderar i sådana fallatt använda ett fast installerat utsugnings- system, ofta renblåsa ventilationsöppning- arna och förkoppla en jordfelsbrytare (FI).Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad förBosch elverktyg. Var vänlig ange vid förfrågningar och reservdels- beställningar apparatens produktnummer sombestår av 10 siffror och som finns på typskylten. Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Endast för EU-länder:Släng inte elverktyg i hushålls-avfall!Enligt europeiska direktivet2002/96/EG för elektriska och elek-troniska apparater och dess modi-fiering till nationell rätt måste obruk-bara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. En sprängskiss och informationer om reserv-delar lämnas under:www.bosch-pt.com ✆ ........................................................ +46 (0)20 41 44 55 Fax ........................................................ +46 (0)11 18 76 91 Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder:EN 50 144 enligt bestämmelserna i direktiven89/336/EEG, 98/37/EG.Dr. Egbert Schneider Dr. Eckerhard StrötgenSenior Vice President Head of ProductEngineering CertificationRobert Bosch GmbH, Geschäftsbereich ElektrowerkzeugeÄndringar förbehålles Vrid maskinens handtag Underhåll och rengöring
