BRUGSANVISNING GWS 24230 BX Professional BOSCH

• Tilbehør, som er illustreret og beskrevet i betjenings- vejledningen, er ikke altid indeholdt i leveringen! Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede støjniveau er typisk: Lydtrykniveau 93 dB (A), lydeffektniveau 106 dB (A). Brug høreværn. Anvendes standard-ekstragrebet, er den væg- tede maksimale acceleration typisk 5,2 m/s

Når det vibrationsdæmpende ekstrahåndtag be- nyttes, er hånd-arm-vibrationen på ekstrahåndta- get typisk under 2,5 m/s

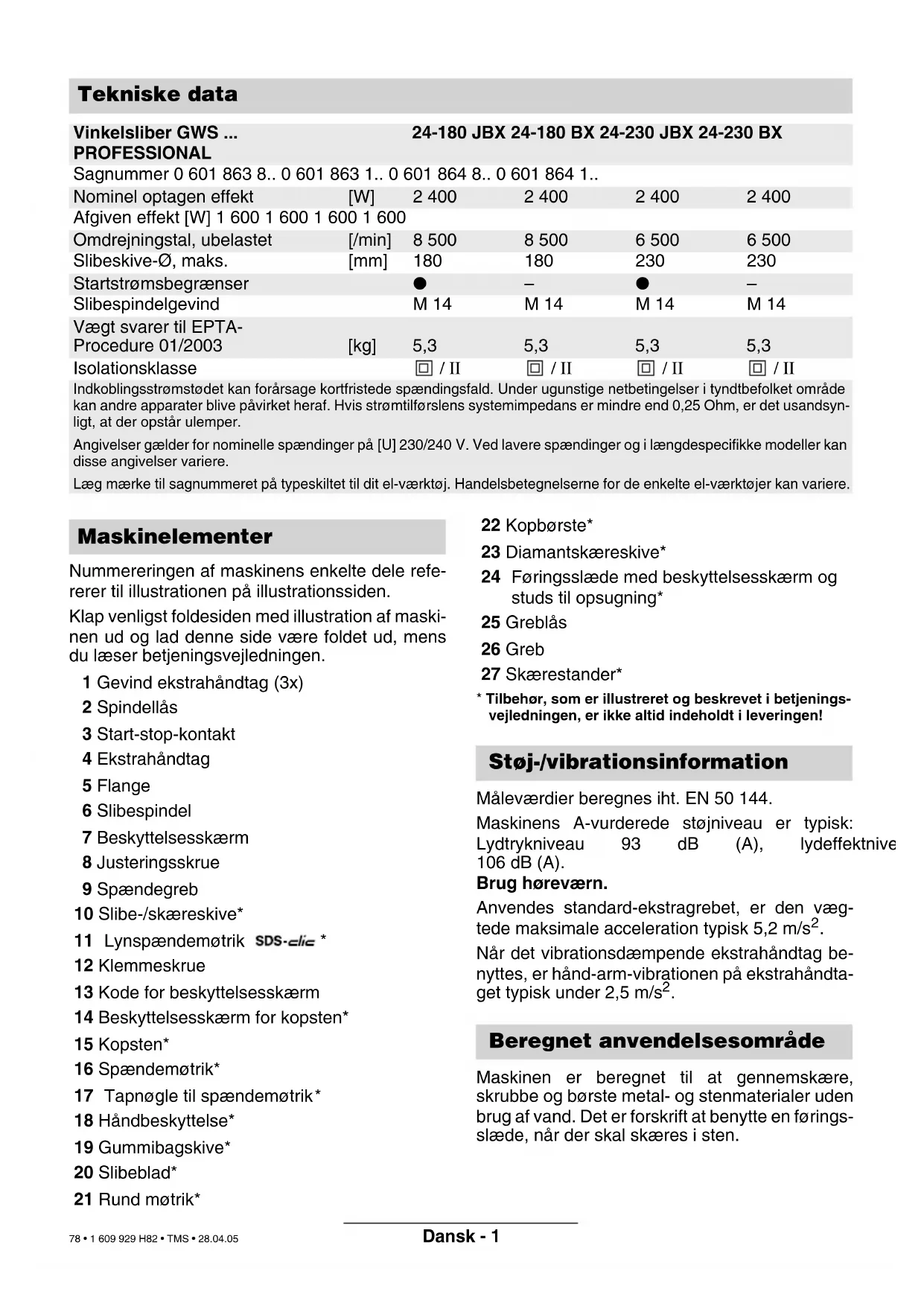

Maskinen er beregnet til at gennemskære, skrubbe og børste metal- og stenmaterialer uden brug af vand. Det er forskrift at benytte en førings- slæde, når der skal skæres i sten. Tekniske data Vinkelsliber GWS ... PROFESSIONAL 24-180 JBX 24-180 BX 24-230 JBX 24-230 BX Sagnummer 0 601 863 8.. 0 601 863 1.. 0 601 864 8.. 0 601 864 1.. Nominel optagen effekt [W] 2 400 2 400 2 400 2 400 Afgiven effekt [W] 1 600 1 600 1 600 1 600 Omdrejningstal, ubelastet [/min] 8 500 8 500 6 500 6 500 Slibeskive-Ø, maks. [mm] 180 180 230 230 Startstrømsbegrænser ● – ● – Slibespindelgevind M 14 M 14 M 14 M 14 Vægt svarer til EPTA- Procedure 01/2003 [kg] 5,3 5,3 5,3 5,3 Isolationsklasse / II / II / II / II Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,25 Ohm, er det usandsyn- ligt, at der opstår ulemper. Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere. Læg mærke til sagnummeret på typeskiltet til dit el-værktøj. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. Maskinelementer Støj-/vibrationsinformation Beregnet anvendelsesområde 1 609 929 H82.book Seite 1 Dienstag, 3. Mai 2005 3:11 15 78 • 1 609 929 H82 • TMS • 28.04.05Dansk - 2 Slidser i bærende vægge skal overholde bestem- melserne i standarden DIN 1053 del 1 eller spe- cielle krav, som gælder i det enkelte land. Disse forskrifter skal overholdes. Spørg den an- svarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes. Læs alle instrukserne. I tilfælde af manglende overholdelse af neden- stående instrukser er der risiko for elektrisk stød, alvorlige personska- der, og der kan opstå brandfare. Desuden skal de almindelige sikkerhedsforskrif- ter overholdes, der findes enten i vedlagte hæfte eller i et hæfte i midten af nærværende betje- ningsvejledning.

DISSE INSTRUKSER BØR OPBEVARES FOR

SENERE BRUG. Brug beskyttelsesbriller. Brug høreværn. ■ Hold altid maskinen fast med begge hæn- der og sørg for at stå sikkert under arbej- det. El-værktøjet føres sikkert med to hænder. ■ Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. ■ Træf de nødvendige foranstaltninger, hvis sundhedsskadeligt, brændbart eller eks- plosivt støv kan opstå under arbejdet. F.eks.: Noget støv kan være kræftfremkal- dende. Brug en støv-/spånudsugning og støv- maske. ■ Renhold arbejdspladsen. Blandede materia- ler er særlig farlige. Letmetalstøv kan brænde eller eksplodere. ■ Bearbejd ikke asbestholdigt materiale. As- best gælder som kræftfremkaldende. ■ El-værktøjet må ikke benyttes, hvis lednin- gen er beskadiget. Berør ikke den beskadi- gede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Be- skadigede ledninger øger risikoen for elektrisk stød. ■ Tilslut el-værktøjer, som benyttes ude i det fri, via et HFI-relæ. Fælles advarselshenvisninger til slibning, sandpapirslibning, arbejde med trådbørster, polering og skærearbejde: ■ Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste, poleríngsma- skine og skæremaskine. Læs og overhold alle advarsler, instruktioner, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke føl- gende instruktioner, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæ- stet alvorligt. ■ Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikan- ten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. ■ Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den max. ha- stighed, der er angivet på el-værktøjet. Til- behør, der drejer hurtigere end tilladt, kan blive ødelagt. ■ Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målte indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstræk- keligt. ■ Slibeskiver, flanger, slibebagskiver eller andet tilbehør skal passe nøjagtigt til slibe- spindlen på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt på el-værktøjets sli- bespindel, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrol- len. ■ Brug ikke el-værktøjet, hvis det er beskadi- get. Kontrollér altid før brug indsatsværk- tøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kon- trollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når ind- satsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der be- finder sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lad el-værktøjet køre i et minut ved højeste ha- stighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. Oplysninger om statik For din egen sikkerheds skyld 1 609 929 H82.book Seite 2 Dienstag, 3. Mai 2005 3:11 15 79 • 1 609 929 H82 • TMS • 28.04.05Dansk - 3 ■ Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller be- skyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshand- sker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjenene skal beskyttes mod fremmede gen- stande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der op- står under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. ■ Sørg for tilstrækkelig afstand til andre per- soner under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt be- skyttelsesudstyr. Brudstykker fra emnet eller brækkede indsatsværktøjer kan flyve væk og føre til kvæstelser også uden for det direkte ar- bejdsområde. ■ Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strøm- ledninger eller værktøjets eget kabel. Kon- takt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. ■ Hold netkablet væk fra roterende indsats- værktøj. Taber du kontrollen over el-værktø- jet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. ■ Læg aldrig el-værktøjet til side, før indsats- værktøjet står helt stille. Det roterende ind- satsværktøj kan komme i kontakt med fralæg- ningsfladen, hvorved du kan tabe kontrollen over el-værktøjet. ■ Lad ikke el-værktøjet køre, mens det bæ- res. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. ■ Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motoren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elek- trisk. ■ Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. ■ Brug ikke indsatsværktøj, der transporte- rer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød. Tilbageslag og tilsvarende advarsler ■ Tilbageslag er en pludselig reaktion, som skyl- des, at et roterende indsatsværktøj (slibema- skine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættelse eller bloke- ring fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelererer et ukon- trolleret el-værktøj mod indsatsværktøjets dre- jeretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dyk- ker ned i emnet, blive siddende, hvorved slibe- skiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af ski- vens drejeretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende. ■ Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en posi- tion, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et så- dant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne el- ler reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræf- terne med egnede forsigtighedsforanstaltnin- ger. ■ Sørg for at din hånd aldrig kommer i nær- heden af de roterende indsatsværktøjer. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. ■ Undgå at din krop befinder sig i det om- råde, hvor el-værktøjet bevæger sig i for- bindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af slibeski- vens bevægelse på blokeringsstedet. ■ Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Forhindre at indsatsværktøjer slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anven- des i hjørner, skarpe kanter eller hvis det sprin- ger tilbage. Dette medfører, at man taber kon- trollen eller til tilbageslag. ■ Brug ikke kædesavklinger eller tandede savklinger. Sådan indsatsværktøj fører hyp- pigt til tilbageslag eller at man taber kontrollen over el-værktøjet. 1 609 929 H82.book Seite 3 Dienstag, 3. Mai 2005 3:11 15 80 • 1 609 929 H82 • TMS • 28.04.05Dansk - 4 Særlige advarselshenvisninger til slibning og skærearbejde ■ Anvend altid beskyttelsesskærmen, der er beregnet til den anvendte type slibeskiver/ slibestifter. Beskyttelsesskærmen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der nås max. sikkerhed, dvs. at den mindst mu- lige del af slibeskiven/slibestiften skal pege hen imod betjeningspersonen. Be- skyttelsesskærmen skal beskytte betjenings- personen mod brudstykker og tilfældig kontakt med slibeskiven/slibestiften. ■ Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelsesskærm, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/ slibestifter, der ikke er beregnet til el-værktø- jet, kan ikke beskyttes tilstrækkeligt og er usikre. ■ Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreski- ver er bestemt til materialeafslibning med kan- ten på skiven. Udsættes disse slibeskiver/sli- bestifter for sidevendt kraftpåvirkning, kan de ødelægges. ■ Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger for andre slibe- skiver. ■ Brug ikke slidte slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med. Yderligere særlige advarselshenvisninger til skærearbejde ■ Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens be- lastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. ■ Undgå området for og bag ved den rote- rende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets ro- terende skive slynges direkte ind mod dig i til- fælde af et tilbageslag. ■ Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes el-værktøjet og maski- nen holdes roligt, til skiven er stoppet. For- søg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. ■ Tænd ikke for el-værktøjet, så længe den befinder sig i emnet. Sørg for at skæreski- ven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. ■ Understøt plader eller store emner for at re- ducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. ■ Vær særlig forsigtig ved „lommesnit“ i be- stående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddyk- kende skæreskive kan forårsage et tilbage- slag, når der skæres i gas- eller vandlednin- ger, elektriske ledninger eller andre gen- stande. Særlige advarselshenvisninger til sandpa- pirslibning ■ Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrif- ter mht. slibepapirets størrelse. Slibepapi- rer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag. Særlige advarselshenvisninger i forbindelse med polering ■ Undgå løse dele på poleringshætten, især fastgørelsessnore. Afkort fastgørelsessno- rene eller gem dem væk. Løse, meddrejende fastgørelsessnore kan gribe fat i dine fingre el- ler sætte sig fast i emnet. Særlige advarselshenvisninger i forbindelse med arbejde med trådbørster ■ Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Flyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. ■ Anbefales det at bruge en beskyttelses- skærm, skal du forhindre, at beskyttelses- skærm og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diam- ter med tryk og centrifugalkraft. 1 609 929 H82.book Seite 4 Dienstag, 3. Mai 2005 3:11 15 81 • 1 609 929 H82 • TMS • 28.04.05Dansk - 5 Ekstra advarselshenvisinnger ■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elek- trisk stød. ■ Åben for start-stop-kontakten og stil den på stop, når strømforsyningen afbrydes (f.eks. som følge af strømsvigt eller hvis netstikket trækkes ud). Derved forhindres en ukontrolleret genstart. ■ Brug en støvopsugning til bearbejdning af sten. Støvsugeren skal være godkendt til opsugning af stenstøv. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. ■ Brug en føringsslæde til skæring i sten. Uden sideskinne kan skæreskiven komme til at sidde i klemme og forårsage et tilbageslag. ■ Træk stikket ud, før der arbejdes på maskinen. ■ Beskyttelsesskærmen 7 skal være monteret, når der arbejdes med slibe- eller skæreskiver. Beskyttelsesskærm med klemmeskrue Koden for beskyttelsesskærm 13 på beskyttel- sesskærmen 7 sikrer, at maskinen kun kan forsy- nes med en beskyttelsesskærm, som passer til maskinen. Løsne evt. klemmeskruen 12. Anbring beskyttelsesskærmen 7 med koden for beskyttelsesskærm 13 i kodenoten på spindel- halsen og drej den i den ønskede position (ar- bejdsposition). Den lukkede side på beskyttelsesskærmen 7 skal altid vende hen imod brugeren. Spænd klemmeskruen 12 fast. Kontrollér, at beskyttelseskappen 7 altid sid- der fast på spindelhalsen. Beskyttelsesskærm med hurtiglukning Åben spændearmen 9. Anbring beskyttelsesskærmen 7 med koden for beskyttelsesskærm 13 i kodenoten på spindel- halsen og drej den i den ønskede position (ar- bejdsposition). Den lukkede side på beskyttelsesskærmen 7 skal altid vende hen imod brugeren. Beskyttelsesskærmen 7 klemmes fast ved at lukke spændearmen 9. Kontrollér, at beskyttelseskappen 7 altid sid- der fast på spindelhalsen. Du kan ændre låsens spændekraft ved at løsne eller spænde justeringsskruen 8. Ekstrahåndtag ■ Ekstrahåndtaget skal være monteret, når der arbejdes med maskinen. Skru ekstrahåndtaget 4 fast på maskinens hoved afhængigt af det arbejde, som skal udføres. Vibrationsdæmpende ekstrahåndtag Det vibrationsdæmpende ekstrahåndgreb gør det muligt at udføre et behageligt og sikkert ar- bejde med et lavt vibrationsniveau. Foretag ingen form for ændringer på ekstrahåndgrebet. Brug ikke ekstrahåndgrebet, hvis det er beskadi- get. Håndbeskyttelse Håndbeskyttelsen 18 (tilbehør) skal monteres, når der arbejdes med gummibagskiven 19 eller kopbørsten 22/skivebørsten/lamelslibeskiven. Håndbeskyttelsen 18 fastgøres med ekstrahånd- taget 4. ■ Træk stikket ud, før der arbejdes på maskinen. Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kø- let helt af. Det anbefales at benytte spændemøtrikken 11. Benyttes spændemøtrikken 16, skal der bruges flere kræfter til at at løsne spændemøtrikken. Rengør slibespindlen og de dele, som skal mon- teres. Slibeværktøj spændes og løsnes ved at indstille slibespindlen 6 med spindellåsen 2. Spindellåsen 2 må kun aktiveres, når slibe- spindlen står stille! Montering af beskyttelsesskærme Montering af slibeværktøj 1 609 929 H82.book Seite 5 Dienstag, 3. Mai 2005 3:11 15 82 • 1 609 929 H82 • TMS • 28.04.05Dansk - 6 Lynspændemøtrik Med spændemøtrikken 11 kan slibeværktøjet monteres uden brug af ekstra værktøj. Benyt kun fejlfrie, ubeskadigede lynspænde- møtrikker 11. Skriftsiden på slibeskiven skal altid vende opad, når slibeskiven monteres; pilen skal pege hen imod indeksmærket 28. Fastlås slibespind- len med spindellå- sen 2. Spænd lyn- spændemøtrikken ved at dreje slibeski- ven kraftigt til højre. En korrekt fastgjort ubeskadiget lyn- spændemøtrik løs- nes ved at dreje yderringen til ven- stre. Løsne aldrig en fastsiddende lyn- spændemøtrik med en tang. Brug altid en tapnøgle. An- bring tapnøglen som vist på billedet. Slibe-/skæreskive Slibeskivernes mål skal overholdes. Hullets diameter skal uden slør passe til holdeflan- gen 5. Der må ikke benyttes reduktionsstyk- ker eller adaptere. Hvis der benyttes en diamantskæreskive, skal man være opmærksom på, at drejeretningspilen på diamantskæreskiven og maskinens drejeret- ning (drejeretningspil på maskinens hoved) stem- mer overens. Montering, se billedsiden. Anbring skrub-/skæreskiven på flangen 5. Kon- trollér at slibeværktøjet sidder midt på og uden slør på flangen. Skru spændemøtrikken 11 på og spænd slibeski- ven.

Når slibeværktøjet er monteret, kontrol- leres det for korrekt montering og om det kan bevæges frit, før maskinen tæn- des. Lamelslibeskive Montér altid håndbeskyttelsen (tilbehør) til ar- bejde med gummibagskive/kopbørste/ skivebørste/lamelslibeskive. Anbring lamelslibeskiven på slibespindlen 6. Skru spændemøtrikken 11 på og spænd slibeski- ven. Gummibagskive 19 Montér altid håndbeskyttelsen (tilbehør) til ar- bejde med gummibagskive/kopbørste/ skivebørste/lamelslibeskive. Montering, se billedsiden. Skru den runde møtrik 21 på og spænd den med tapnøglen. Der skal bruges flere kræfter til at løsne den runde møtrik 21. Kopbørste 22/skivebørste Montér altid håndbeskyttelsen (tilbehør) til ar- bejde med gummibagskive/kopbørste/ skivebørste/lamelslibeskive. Slibeværktøjet skal skrues så meget på slibe- spindlen 6, at det ligger fast op mod holdeflan- gen. Værktøjet spændes med en gaffelnøgle. Der skal bruges flere kræfter til at løsne slibe- værktøjet. Kopsten Der skal benyttes en speciel beskyttel- sesskærm 14, når der arbejdes med kopsten. Kopstenen 15 må ikke rage mere ud af beskyttel- sesskærmen 14 end nødvendigt. Indstil beskyttelsesskærmen 14 på dette mål. Montering, se billedsiden. Skru den flade side af spændemøtrikken 16 mod slibeskiven på slibespindlen 6 og spænd spæn- demøtrikken med den passende krøppede tap- nøgle 17. Der skal bruges flere kræfter til at løsne spænde- møtrikken 16.

1 609 929 H82.book Seite 6 Dienstag, 3. Mai 2005 3:11 15 83 • 1 609 929 H82 • TMS • 28.04.05Dansk - 7 Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne betjeningsvejledning. Det tilladte omdrejningstal [/min] eller omfangs- hastighed [m/s] for de benyttede slibeværktøjer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte om- drejningstal/omfangshastighed på slibeværk- tøjets etiket. Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maski- nens typeskilt. Maskinen til 230 V kan også til- sluttes 220 V. Start og stop Maskinen tændes ved at skubbe start-stop-kon- takten 3 frem og trykke på den. Maskinen fastlåses ved at skubbe start-stop- kontakten 3 længere frem i nedtrykket tilstand. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 3 og trykke den ned og slippe den. Kontaktmodel uden lås (til specielle lande): Maskinen tændes ved at skubbe start-stop-kon- takten 3 frem og trykke på den. Maskinen slukkes ved at slippe start-stop-kon- takten 3.

Prøvekørsel! Slibeværktøj skal altid kontrolleres, før det tages i brug. Slibeværktøjet skal være kor- rekt monteret og skal kunne rotere frit. Prø- vekørslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeværktøj må ikke be- nyttes. Udløbsbremse Denne maskine er udstyret med Bosch Brake System, som er en patenteret elektromekanisk udløbs- bremse. Når slibeværktøjet slukkes eller i tilfælde af strømsvigt stopper maskinen i løbet af få sekun- der. Dette betyder en forkortelse af udløbstiden i forhold til vinkelslibere uden udløbsbremse på ca. 70 %, hvilket gør det muligt at lægge maski- nen fra noget tidligere. Hvis udløbsbremsens bremsevirkning forringes mærkbart, skal maskinen kontrolleres af en auto- riseret kundeservice for Bosch el-værktøj. Startstrømsbegrænser (GWS 24-180 JBX/GWS 24-230 JBX) Værktøjets bløde opstart gør det muligt at ar- bejde med en sikring på 16 A. En maskine uden startstrømsbegrænsning skal have en yderligere sikring (min. en træg sikring på 16 A). ■ Pas på når der udføres slidser i bærende vægge: se statik forskrifter. ■ Arbejdsstykket skal spændes fast, hvis det ikke ligger sikkert som følge af sin egenvægt. ■ Maskinen må ikke belastes i et sådant omfang, at den stopper. ■ Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kø- let helt af. Skrubslibning Arbejdsvinkler på 30°–40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinen efterlader igen riller på emnet. Benyt aldrig skæreskiver til skrubning. Lamelslibeskive Lamelslibeskiver (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler (kon- turslibning). Lamelslibeskiver har væsentlig højere standtider end slibeblade, lavere støjniveau og lavere slibe- temperaturer. Tilladte slibeværktøjer maks. [mm] [mm] Db d[/min] [m/s]

Arbejdshenvisninger 1 609 929 H82.book Seite 7 Dienstag, 3. Mai 2005 3:11 1584 • 1 609 929 H82 • TMS • 28.04.05Dansk - 8 Skæring Under skærearbejdet må værktøjet ikke udsættes for tryk, ikke komme til at sidde i klemme, ikke oscillere. Desuden skal værktøjet fremføres med et jævnt tryk, som passer til det materiale, som skal bearbej- des. Forsøg ikke at bremse udløbende skæreskiver ved at trykke dem på siden. Vigtigt er skæreret- ningen. Maskinen skal altid arbejde i modløb; be- væg derfor ikke ma- skinen i den mod- satte retning! Dette kan medføre, at det trykkes ukontrolle- ret ud af snittet. Skærestander Skærestanderen 27 (tilbehør) bruges til at skære emner på langs i en vinkel fra 0 til 45°. Sikkerheds- og arbejdsforskrifterne i den pågæl- dende betjeningsvejledning til skærestanderen skal overholdes nøje. Brug kun originale Bosch skærestandere. Skæring i sten ■ Maskinen må kun benyttes til tørskæring/ tørslibning. Brug helst en diamant-skæreskive. Føringsslæden 24 skal benyttes med en spe- ciel opsugningsbeskyttelsesskærm, så skiven ikke kan beskadiges. Støvopsugningen skal altid være tændt, når ma- skinen er i brug. Desuden skal der bæres beskyt- telsesmaske. Støvsugeren skal være godkendt til op- sugning af stenstøv. Bosch tilbyder eg- nede støvsugere. Tænd for maskinen og anbring den forre- ste del af føringsslæ- den på emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearbejdes (fig.). Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan dia- mantskæreskiven blive for varm og derved be- skadiges. En gnistkrans, som løber med dia- mantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl dia- mantskæreskiven i kort tid ved ubelastet omdrej- ningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Diamantskæreskiven slibes igen ved at køre den i porøst materiale (kalksandsten) i korte bevægelser.

1 609 929 H82.book Seite 8 Dienstag, 3. Mai 2005 3:11 15 85 • 1 609 929 H82 • TMS • 28.04.05Dansk - 9 Grebet 26 kan drejes 90° til højre eller venstre i forhold til motorhuset. Dette gør det muligt atstille start-stop-kontakten i en særlig praktisk po- sition, når særligt arbejde skal udføres; f.eks. til skæring med føringsskinne/skærestander (tilbe- hør) og til venstrehåndede. Træk greblåsen 25 kraftigt i pilens retning ( ➊) ogdrej samtidigt grebet 26 i den ønskede posi-tion (➋), indtil det falder i hak. På billedet er gre-bet 26 drejet 90°.

Greblås 25 og start-stop-kontakt 3 har en sikkerhedslås. Maskinen kan ikke tændes, så længe gre- bet 26 ikke er faldet i hak i en af de tre mu-lige positioner. Grebet 26 kan ikke åbnes, når start-stop- kontakten 3 er fastlåst. ■ Træk stikket ud, før der arbejdes på maskinen. ■ El-værktøj og el-værktøjets ventilationsåbnin- ger skal altid holdes rene for at sikre et godt ogsikkert arbejde.Ved ekstreme brugsbetingelser kan der af- sætte sig elektrisk ledende støv inde i ma- skinen i forbindelse med bearbejdning afmetaller. Maskinens beskyttelsesisoleringkan forringes. I sådanne tilfælde anbefalesdet at benytte et stationært udsugningsan- læg, hyppig udblæsning af ventilationsåb- ningerne og forankobling af et HFI-relæ.Skulle maskinen trods omhyggelig fabrikation ogkontrol engang holde op med at fungere, skal re- parationen udføres af et autoriseret serviceværk- sted for Bosch elektroværktøj.Det 10-cifrede sagnummer til maskinen (se type-skilt) skal altid angives ved forespørgsler og be-stilling af reservedele. El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.Gælder kun for EU-lande:Smid ikke el-værktøj ud sammenmed det almindelige husholdnings-affald!Iht. det europæiske direktiv2002/96/EF om affald af elektriskog elektronisk udstyr skal kasseretelektrisk udstyr indsamles separat og genbrugesiht. gældende miljøforskrifter.Reservedelstegninger og informationer omreservedele findes under:www.bosch-pt.comBosch Service Center for el-værktøjTelegrafvej 32750 Ballerup ✆ Service: .......................................... +45 44 89 88 55 Fax ............................................................ +45 44 89 87 55 ✆ Teknisk vejledning: ................. +45 44 89 88 56 ✆ Den direkte linje: ...................... +45 44 68 35 60 Vi erklærer under almindeligt ansvar, at detteprodukt er i overensstemmelse med følgendestandarder eller normative dokumenter:EN 50 144 i henhold til bestemmelserne i direkti-verne 89/336/EØF og 98/37/EF.Dr. Egbert Schneider Dr. Eckerhard StrötgenSenior Vice President Head of ProductEngineering CertificationRobert Bosch GmbH, Geschäftsbereich ElektrowerkzeugeRet til ændringer forbeholdes Drej grebet Vedligeholdelse og rengøring
