BRUKSANVISNING GDE 115125 FCT Professional BOSCH

De angivne værdier for hastighedstrin er vejledende værdier. u Tilbehørets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der anvendes ved en højere hastighed end mær- kehastigheden, kan gå i stykker og slynges af værktøjet. Arbejdsvejledning u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u Forsigtig ved slidsning i bærende vægge, se afsnittet "Oplysninger om statik". u Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin egenvægt. u Belast ikke el-værktøjet så meget, at det kommer til stilstand. u Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan afkøle. u El-værktøjet må ikke benyttes med en skærestander. u Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet. Lamelslibeskive Med lamelslibeskiven (tilbehør) kan du også bearbejde hvæl- vede overflader og profiler. Lamelslibeskiver har en væsent- ligt længere levetid, lavere støjniveau og lavere slibetempe- raturer end normale slibeskiver. Skrubslibning u Anvend aldrig skæreskiver til skrubslibning. Med en hældningsvinkel på 30° til 40° opnår du det bedste arbejdsresultat ved skrubslibning. Bevæg el-værktøjet frem og tilbage med et moderat tryk. Derved undgår du, at emnet bliver for varmt, at det misfarves, eller at der opstår riller. Skæring af metal u Brug altid en beskyttelseskappe til skæring ved gen- nemskæring med bundne slibemidler (6). Ved skæring skal der arbejdes med en jævn fremføring, som er afstemt efter materialet, der bearbejdes. Skæreskiven må ikke påføres tryk, komme i spænd eller udsættes for sving- ninger. Udløbende skæreskiver må ikke bremses ved at trykke på si- den. El-værktøjet skal altid føres i modløb. Ellers er der risiko for, at det ukontrolleret trykkes ud af snittet. Ved skæring af profiler og fir- kantrør er det bedst at star- te ved det mindste tvær- snit. Skæring af sten u Sørg for tilstrækkelig støvopsugning, når der skæres i sten. u Brug beskyttelsesmaske. u El-værktøjet må kun anvendes til tørskæring/tørslib- ning. Brug så vidt muligt en diamantskæreskive til overskæring af sten. Bosch Power Tools 1 609 92A 6PL | (30.06.2021)110 | Svensk Ved anvendelse af udsugningsskærmen til skæring med fø- ringsslæde (18) skal støvsugeren være godkendt til udsug- ning af stenstøv. Bosch tilbyder egnede støvsugere. Start el-værktøjet, og sæt det på emnet med den for- reste del af føringsslæden. Skub el-værktøjet med et moderat tryk, tilpasset til materialet der skal bear- bejdes. Ved skæring af særligt hår- de materialer, f.eks. beton med højt kiselindhold, kan diamantskæreskiven blive overophedet og derved tage skade. En krans af gnister, der følger den omløbende dia- mantskæreskive, er et tydeligt tegn på dette. I så fald skal du afbryde skærearbejdet og lade diamantskæ- reskiven køre kort tid i tomgang ved det højeste omdrej- ningstal for at afkøle den. Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn på, at dia- mantskæreskiven er blevet sløv. Du kan slibe den igen ved at udføre korte snit i et slibende materiale, f.eks. kalksandsten. Oplysninger om statik Slidser i bærende vægge er omfattet af standarden DIN1053 del 1 eller landespecifikke bestemmelser. Disse forskrifter skal altid overholdes. Før arbejdet påbegyndes, skal den ansvarlige statiker, arkitekt eller byggeledelse spør- ges til råds. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. u Brug så vidt muligt altid et udsugningsanlæg ved ek- streme anvendelsesforhold. Blæs ventilationsåbnin- gerne igennem med hyppige mellemrum, og forkobl en fejlstrømsafbryder (PRCD). Ved bearbejdning af me- tal kan ledende støv aflejre sig inde i elværktøjet. Elværk- tøjets beskyttelsesisolering kan forringes. Opbevar og behandle tilbehøret omhyggeligt. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsSvensk | 111 Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för vinkelslipar Säkerhetsvarningar som är gemensamma för slipning, stålborstning eller materialnedtagning u Detta elverktyg är avsett att fungera som en slipmaskin, trådborstare eller kapningsmaskin. Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. u Sådana arbeten såsom polering är inte lämpliga att utföras med detta elverktyg. Arbeten som elverktyget inte har konstruerats för kan ge upphov till risker och orsaka personskador. u Använd inga tillbehör som inte är rekommenderade och speciellt konstruerade av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg, garanteras inte en säker drift. Bosch Power Tools 1 609 92A 6PL | (30.06.2021)112 | Svensk u Det nominella varvtalet för tillbehöret måste vara minst lika med den maximala hastigheten som är märkt på elverktyget. Tillbehör som körs fortare än deras märkvarvtal kan gå sönder och flyga isär. u Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapaciteten för ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lämpligt sätt. u En gängad montering av tillbehör måste matcha slipmaskinens spindeltråd. För tillbehör som monteras med flänsar, måste spindelhålet på tillbehöret passa flänsens lokaliseringsdiameter. Tillbehör som inte matchar monteringsbeslagen på elverktyget, hamnar ur balans, vibrerar överdrivet och kan göra att man tappar kontrollen. u Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehöret, till exempel slipskivorna för att upptäcka flisor, sprickor och slitage, kontrollera stålborsten för att upptäcka lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas i marken, inspektera dem för skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på avstånd från det roterande tillbehörets plan och kör verktyget på högsta varvtal utan belastning i en minut. Skadade tillbehör går normalt sönder under denna testtid. u Använd personlig skyddsutrustning. Beroende på applikationen ska du använda ansiktsskydd, skyddsvisir eller skyddsglasögon. Allt efter behov ska du bära skyddsmask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små fragment av slipmedel eller arbetsmaterialet. Ögonskyddet måste kunna stoppa flygande skräp som genereras av olika arbeten. Ansiktsmasken eller andningsskyddet måste kunna filtrera partiklar som genereras av din verksamhet. Långvarig exponering i högt buller kan orsaka hörselskador. u Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning. Fragment av arbetsstycket eller en trasiga tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet. u Håll elverktyget med i de isolerade greppytorna när du utför en åtgärd där du riskerar att komma i kontakt med dolda elledningar eller dess egen sladd. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt. u Placera sladden på avstånd från det roterande tillbehöret. Om du förlorar kontrollen, kan sladden skäras av eller fastna och din hand eller arm kan dras in i det roterande tillbehöret. u Lägg aldrig verktyget nedåt förrän tillbehöret har stannat fullständigt. Det roterande tillbehöret kan greppa ytan och dra verktyget utanför din kontroll. u Kör inte verktyget när du bär det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp. u Rengör regelbundet verktygets luftventiler. Motorns fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara. u Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända dessa material. u Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar. Kast och relaterade varningar Kast är en plötslig reaktion på ett roterande hjul som klämts eller ett roterande hjul, backningsdyna, borste eller andra tillbehör som fastnat. Klämmande eller fastkilning orsakar en snabb blockering av den roterande tillbehöret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehöret rotation vid punkten för fastkilningen. Till exempel, om ett sliphjul fastnar eller kläms av arbetsstycket, kan kanten av hjulet som kommer in i klämpunkten gräva sig ner i materialytan vilket gör att hjulet glider ut eller kastas ut. Hjulet kan antingen hoppa mot eller bort från operatören, beroende på riktningen av hjulrörelsen på platsen för klämning. Slipskivor kan även gå sönder under dessa förhållanden. Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillstånd och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan. u Håll verktyget i ett fast grepp och placera din kropp och arm så att du kan stå emot backslagskrafterna. Använd alltid extrahandtaget, om sådant finns, för maximal kontroll över kast eller momentreaktionen under uppstart. Operatören kan styra momentreaktioner eller kastkrafter, om lämpliga försiktighetsåtgärder vidtas. u Placera aldrig din hand nära det roterande tillbehöret. Tillbehör kan kasta över din hand. u Ställ dig inte i det område dit elverktyg kommer att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets rörelse då det fastnar. u Var särskilt försiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studstar och fastnar. Hörnor, skarpa kanter eller studsningar har en tendens att göra så att det roterande tillbehöret fastnar, till kast eller till att man förlorar kontrollen. u Sätt inte dit en sågkedja med blad för träsnideri eller en tandad sågklinga. Sådana blad skapar ofta kast och gör att man tappar kontrollen. Säkerhetsvarningar som är specifika för slipning och slipande kapningarbeten u Använd endast hjultyper som rekommenderas för ditt elverktyg och det specifika skyddet som utformats för den valda hjulet. Hjul för vilka elverktyg inte är utformade kan inte skyddas tillräckligt och är osäkra. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsSvensk | 113 u Slipytan i nedsänkningen i mitten av hjulen måste monteras under planet för skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas på lämpligt sätt. u Skyddet ska vara säkert fastsatt på elverktyget och positionerat för maximal säkerhet, så att hjulet exponeras mot operatören så lite som möjligt. Skyddet hjälper till att skydda användaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan antända kläder. u Hjul får endast användas för rekommenderade användningar. Till exempel: slipa inte med sidan av kapskivan. Slipande kapskivor är avsedda för perifer slipning och sidokrafter som appliceras på dessa hjul kan få dem att splittras. u Använd alltid oskadda hjulflänsar med rätt storlek och form för hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed möjligheten att hjulet går sönder. Flänsar för brythjul kan skilja sig från polerande hjulflänsar. u Använd inte nedslitna hjul från större elverktyg. Hjul avsedda för större elverktyg är inte lämpliga för den högre hastigheten hos ett mindre verktyg och kan gå sönder. Ytterligare säkerhetsvarningar som är specifika för slip- och skärarbete u Se till att brythjulet inte fastnar och applicera inte ett för hårt tryck. Försök att inte skära överdrivet djupt. Överbelastning av hjulet ökar belastningen och mottagligheten för vridning eller fastkilning av hjulet i snitt samt risken för kast eller hjulbrott. u Ställ dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort från din kropp vid användningspunkten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig. u När hjulet fastnar eller när skärningen avbryts av någon anledning, stäng av elverktyget och håll verktyget stilla tills hjulet stannar helt. Försök aldrig ta bort brythjulet medan hjulet är i rörelse, annars kan kast inträffa. Undersök och korrigera orsaken till att hjulet fastnar. u Starta inte om skärningen i arbetsstycket. Låt hjulet nå full hastighet och utför sedan snittet igen försiktigt. Hjulet kan fastna, slira eller göra kast om elverktyget startas om i arbetsstycket. u Stödjer paneler eller vilket skrymmande arbetsstycke som helst för att minimera risken för att hjulet fastnar eller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stöden ska placeras under arbetsstycket nära skärlinjen och nära kanten på arbetsstycket på hjulets båda sidor. u Var särskilt försiktig när du gör en fickutskärning i befintliga väggar eller andra blinda områden. Det framskjutande hjulet kan skära gas- eller vattenrör, elkablar eller föremål som leder till kast. Säkerhetsvarningar som är specifika för slipningen u Använd inte alltför stora bitar sandpapper. Följ tillverkarens rekommendationer när du väljer sandpapper. Större sandpapper som sträcker sig bortom sandpappersytan utgör en risk för skador och kan leda till att skivan fastnar eller går sönder samt till kast. Säkerhetsvarningar som är specifika för trådborstningen u Observera att trådborst kastas ut av borsten även under den normala driften. Överbelasta inte trådarna genom att utsätta borstarna för alltför stor belastning Tråden kan lätt tränga igenom tunnare kläder och/eller huden. u Om användning av ett skydd rekommenderas för trådborstning så får det inte finnas några mellanrum mellan trådhjulet eller borsten med skyddet. Trådhjulet eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkraften. Ytterligare säkerhetsanvisningar Använd skyddsglasögon. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. u Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. u Lås upp strömbrytaren och ställ den i av-läget om strömförsörjningen avbryts t.ex. vid strömavbrott eller dra ut nätstickkontakten. Därigenom förhindras en okontrollerad start. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten samt borrning i sten med diamantborrkronor, utan vattentillförsel. Vid kapning med bundna slipmedel måste ett speciellt sprängskydd användas. Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. Bosch Power Tools 1 609 92A 6PL | (30.06.2021)114 | Svensk Med tillåtna slipverktyg kan elverktyget användas för sandpappersslipning. Elverktyget får inte användas för slipning av betong. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Upplåsningsspak för skyddskåpa (2) Spindel-arreteringsknapp (3) På-/av-strömbrytare (4) Inställningshjul varvtalsförval

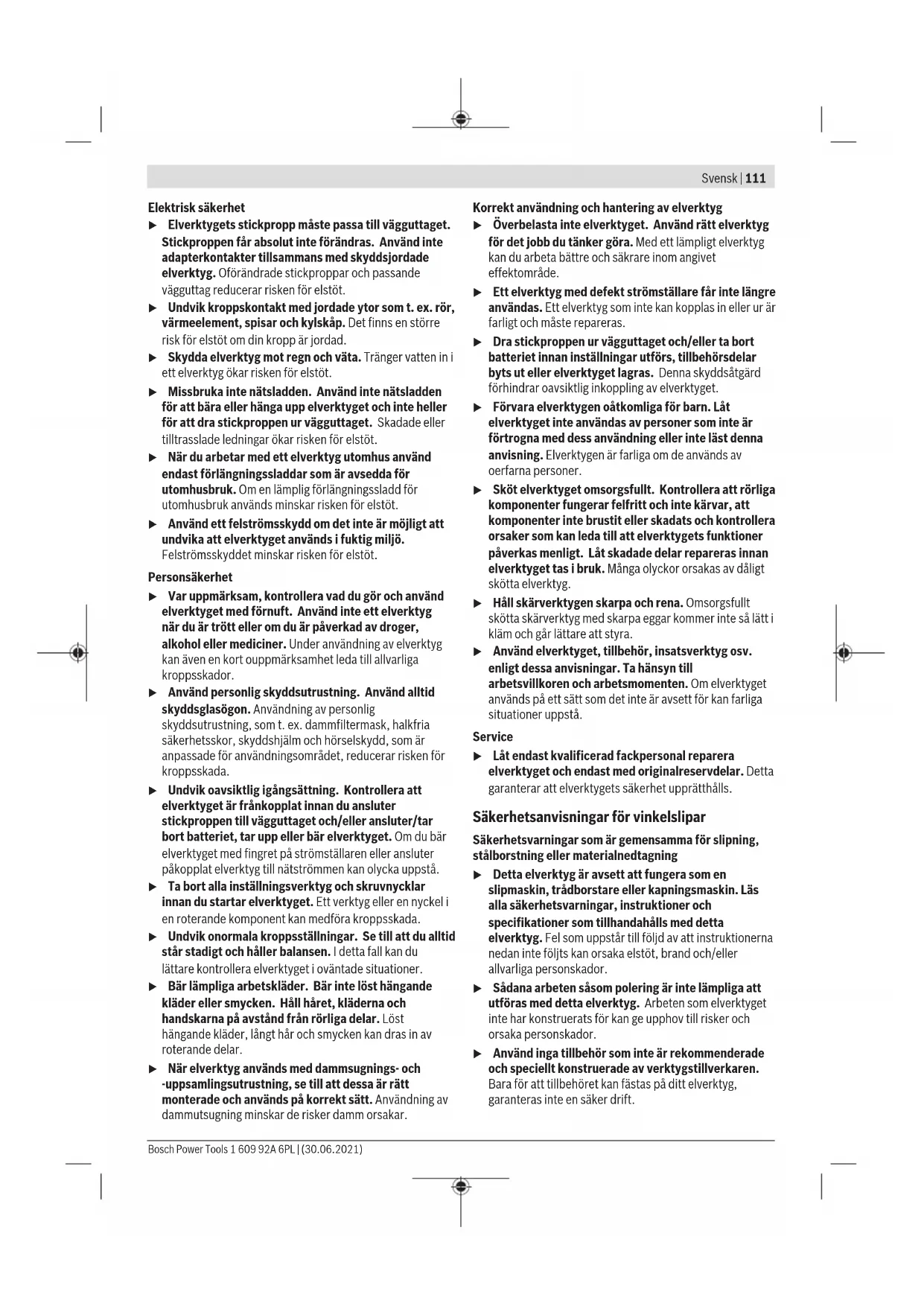

(7) Skyddskåpa för slipning (8) Sugkåpa för slipning

(9) Fästfläns med O-ring (10) Koppskiva i hårdmetall

(16) Slipspindel (17) Handtag (isolerad gripyta) (18) Sugkåpa för kapning med styrsläde

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Vinkelslip GWS 9-115 9-125 11-125 12-125CI 12-125CI Artikelnummer 3601G9B0.. 3601G9C0.. 3601G9D0.. 3601G9306. 3601G930G. Upptagen märkeffekt W 900 900 1100 1150 1200 Utgångseffekt W 530 530 740 530 640 Märkvarvtal v/min 11500 11500 11500 11500 11500 Område för varvtalsinställning v/min – – – – – Max. slipskivediameter mm 115 125 125 125 125 Slipspindelgänga M 14 M 14 M 14 M 14 M 14 Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2 22,2 Inställning av varvtal – – – – – Konstantelektronik – – – ● ● Skydd mot oavsiktlig återstart

• Startströmsbegränsning ● ● ● ● ● Bakslagsfrånkoppling – – – ● ● Vikt motsvarande EPTA-Procedure01:2014 – Med vibrationsdämpande stödhandtag kg 2,1 2,1 2,3 2,3 2,3 – Med standardmässigt stödhandtag kg 2,0 2,0 2,2 2,2 2,2 Skyddsklass / II / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsSvensk | 115 Vinkelslip GWS 13-125CI 13-125CIE 15-125CIE 15-125Inox Artikelnummer 3601G9E0 p. 3601
• G9F0 p. 3601
• G960 G9X0 p. 3601
• Upptagen märkeffekt W 1300 1300 1500 1500 Utgångseffekt W 700 700 820 820 Märkvarvtal v/min 11500 11500 11500 7500 Område för varvtalsinställning v/min – 2800–11500 2800–11500 2200–7500 Max. slipskivediameter mm 125 125 125 125 Slipspindelgänga M 14 M 14 M 14 M 14 Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2 Inställning av varvtal – ● ● ● Konstantelektronik ● ● ● ● Skydd mot oavsiktlig återstart ● ● ● ● Startströmsbegränsning ● ● ● ● Bakslagsfrånkoppling ● ● ● ● Vikt motsvarande EPTA-Procedure01:2014 – Med vibrationsdämpande stödhandtag kg 2,3 2,3 2,4 2,4 – Med standardmässigt stödhandtag kg 2,2 2,2 2,3 2,3 Skyddsklass / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Vinkelslip GWS 17-125CI 17-125CIE 17-125CIT 17-150CI 17-125Inox Artikelnummer 3601G9G0 p. 3601
• G9H0 p. 3601
• G9J0 p. 3601
• G9K0 G9M0 p. 3601
• Upptagen märkeffekt W 1700 1700 1700 1700 1700 Utgångseffekt W 1010 1010 1010 1010 1010 Märkvarvtal v/min 11500 11500 9300 9300 7500 Område för varvtalsinställning v/min – 2800–11500 2800–9300 – 2200–7500 Max. slipskivediameter mm 125 125 125 150 125 Slipspindelgänga M 14 M 14 M 14 M 14 M 14 Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2 22,2 Inställning av varvtal – ● ● – ● Konstantelektronik ● ● ● ● ● Skydd mot oavsiktlig återstart ● ● ● ● ● Startströmsbegränsning ● ● ● ● ● Bakslagsfrånkoppling ● ● ● ● ● Vikt motsvarande EPTA-Procedure01:2014 – Med vibrationsdämpande stödhandtag kg 2,4 2,4 2,4 2,5 2,4 – Med standardmässigt stödhandtag kg 2,3 2,3 2,3 2,4 2,3 Skyddsklass / II / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Vinkelslip GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Artikelnummer 3601G9N0 p. 3601
• G9P0 p. 3601
• G9R0 G9S0 p. 3601
• Upptagen märkeffekt W 1900 1900 1900 1900 Bosch Power Tools 1 609 92A 6PL | (30.06.2021)116 | Svensk Vinkelslip GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Utgångseffekt W 1220 1220 1220 1220 Märkvarvtal v/min 11500 11500 9700 7800 Område för varvtalsinställning v/min – 2800–11500 – – Max. slipskivediameter mm 125 125 150 125 Slipspindelgänga M 14 M 14 M 14 M 14 Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2 Inställning av varvtal – ● – – Konstantelektronik ● ● ● ● Skydd mot oavsiktlig återstart ● ● ● ● Startströmsbegränsning ● ● ● ● Bakslagsfrånkoppling ● ● ● ● Vikt motsvarande EPTA-Procedure01:2014 – Med vibrationsdämpande stödhandtag kg 2,4 2,4 2,5 2,4 – Med standardmässigt stödhandtag kg 2,3 2,3 2,4 2,3 Skyddsklass / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Buller-/vibrationsdata GWS 9-115 9-125 11-125 12-125CI 12-125CI Artikelnummer 3601G9B0 p. 3601
• G9C0 p. 3601
• G9D0 G9306. 3601G930G. Bullervärden fastställda enligt EN60745-2-3. Den A-klassade bullernivån hos elverktyget ligger typiskt på Ljudtrycksnivå Ljudeffektnivå Osäkerhet K Bär hörselskydd! dB(A) dB(A) p. 3601

Svängningstotalvärden a

(tre riktningarna vektorsumma) och osäkerhet K fastställd enligt EN60745-2-3: Ytslipning (skrapning):

1,5 Slipning med slippapper:

1,5 GWS 13-125CI 13-125CIE 15-125CIE 15-125Inox Artikelnummer 3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0.. Bullervärden fastställda enligt EN60745-2-3. Den A-klassade bullernivån hos elverktyget ligger typiskt på Ljudtrycksnivå Ljudeffektnivå Osäkerhet K Bär hörselskydd! dB(A) dB(A)

(vektorsumma för tre riktningar) och osäkerhet K fastställd enligt EN60745-2-3: Ytslipning (skrapning):

1,5 Slipning med slippapper:

• 1,5 GWS 17-125CI 17-125CIE 17-125CIT 17-150CI 17-125Inox Artikelnummer 3601G9G0 p. 3601
• G9H0 p. 3601
• G9J0 p. 3601
• G9K0 G9M0 Bullervärden fastställda enligt EN60745-2-3. Den A-klassade bullernivån hos elverktyget ligger typiskt på Ljudtrycksnivå Ljudeffektnivå Osäkerhet K Bär hörselskydd! dB(A) dB(A) p. 3601

Svängningstotalvärden a

(tre riktningars vektorsumma) och osäkerhet K fastställd motsvarande EN60745-2-3: Ytslipning (skrapning):

1,5 Slipning med slippapper:

1,5 GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Artikelnummer 3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0.. Bullervärden fastställda enligt EN60745-2-3. Den A-klassade bullernivån hos elverktyget ligger typiskt på Ljudtrycksnivå Ljudeffektnivå Osäkerhet K Bär hörselskydd! dB(A) dB(A)

Svängningstotalvärden a

(tre riktningars vektorsumma) och osäkerhets K fastställd motsvarande EN60745-2-3: Ytslipning (skrapning):

1,5 Slipning med slippapper:

1,5 Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget Bosch Power Tools 1 609 92A 6PL | (30.06.2021)118 | Svensk används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Då kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage Montera skyddsanordning u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Anmärkning: Om slipskivan brustit under drift eller stödanordningarna på spängskyddet/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsrådgivning". Skyddskåpa för slipning Lägg skyddskåpan (7) på elverktygets hållare tills kodningen på skyddskåpan stämmer överens med hållaren. Tryck och håll inne låset (1). Tryck på skyddskåpan (7) på spindelhalsen tills skyddskåpan sitter korrekt på elverktyget och vrid skyddskåpan så att den klickar fast hörbart. Anpassa skyddskåpans (7) position till arbetsstegets krav. Tryck upplåsningsspaken (1) uppåt och vrid skyddskåpan (7) till önskad position. u Ställ alltid in skyddskåpan (7) så att båda axlarna på upplåsningsknappen (1) låser fast i motsvarande spår i skyddskåpan (7) . u Ställ in skyddskåpan (7) så att gnistor inte sprutas mot användaren. u Skyddskåpan (7) får endast vridas medan upplåsningsspaken (1) aktiveras! I annat fall får elverktyget inte användas mer och måste överlämnas till kundtjänst. Observera: koderingsaxlarna på skyddskåpan (7) säkerställer att endast en skyddskåpa som passar till elverktyget monteras. Sugkåpa för slipning För dammfri slipning av färg, lack och plast med koppskivor i hårdmetall (10) kan du använda en sugkåpa (8). Sugkåpan (8) är inte lämplig för bearbetning av metall. Lämplig Bosch-dammsugare kan anslutas till sugkåpan (8). Sugkåpan (8) monteras på samma sätt som skyddskåpan (7). Borstkransen kan bytas ut. Skyddskåpa vid kapning u Använd alltid skyddskåpa vid kapning med bundna slipmedel(6). u Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. Skyddskåpan för kapning (6) monteras såsom skyddskåpan för slipning (7). Bortsugningskåpa för kapning med styrsläde Bortsugningskåpan för frånskiljning med styrsläde(18) monteras på samma sätt som skyddskåpan för slipning. Handskydd u Vid arbeten med gummisliptallriken (22) eller koppborsten/solfjädersslipskivan monterar du alltid handskyddet (20). Fäst handskyddet (20) med tilläggshandtaget (5). Tilläggshandtag u Använd endast elverktyget med tilläggshandtaget(5). u Använd inte elverktyget om stödhandtaget är skadat. Utför aldrig några ändringar på stödhandtaget. Skruva fast tilläggshandtaget (5) till höger eller vänster på drevhuvudet, beroende på arbetssättet. Vibrationsdämpande stödhandtag Skruva fast stödhandtaget(5) beroende på arbetssättet till höger eller vänster om växelhuset. Det vibrationsdämpande stödhandtaget möjliggör ett vibrationsreducerat och därmed bekvämare arbete. u Använd endast elverktyget med tilläggshandtaget(5). u Utför aldrig några ändringar på stödhandtaget. Använd aldrig ett stödhandtag som uppvisar skador. Montera slipverktyg u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. Rengör slipspindeln (16) och alla delar som ska monteras. För att spänna och lossa slipverktygen trycker du på spindellåsknappen (2) för att arretera slipspindeln. u Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsSvensk | 119 Slip-/kapningsskiva Beakta slipverktygets mått. Håldiametern måste passa till fästflänsen. Använd inga adaptrar eller reduceringsdelar. Var vid användningen av diamant-kapningsskivor noga med att vridriktningspilen på diamant-kapningsskivan och elverktygets vridriktning (se vridriktningspilen på kapslingen) stämmer överens. Monteringens ordningsföljd framgår av grafiksidan. För infästning av slip-/kapskivan skruvas spännmuttern(14) upp. Dra sedan fast den med tvåstiftsnyckeln (se „ Snabbspänningsmutter “, Sidan119). u Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar. I fästflänsen (9) har en plastdel (O-ring) satts in runt centreringskragen. Om O-ringen saknas eller är skadad, ska fästflänsen (9) bytas ut innan fortsatt användning. Solfjädersslipskiva u Montera alltid handskyddet (20) vid arbeten med solfjädersslipskivan. Gummi-sliptallrik u Montera alltid handskyddet(20) vid arbeten med gummisliptallriken (22). Monteringens ordningsföljd framgår av grafiksidan. Skruva på rundmuttern (24) och dra åt denna med tvåhålsnyckeln. Koppborste/skivborste u Montera alltid handskyddet (20) vid arbeten med solfjädersslipskivan. Monteringens ordningsföljd framgår av grafiksidan. Koppborsten/skivborsten skall gå att skruva så långt på slipspindeln så att den ligger an fast mot slipspindelflänsen i slutet av slipspindelgängningen. Spänn fast koppborsten/ skivborsten med en gaffelnyckel. Snabbspänningsmutter För enkelt byte av slipverktyg utan att använda ytterligare verktyg kan du använda snabbspänningsmuttern (13) istället för spännmuttern (14). u Snabbspänningsmuttern (13) får endast användas för slip- och kapskivor. Använd endast en felfri, oskadad snabbspännmutter (13). Var vid påskruvningen uppmärksam på att snabbspänningsmutterns (13) textförsedda sida inte pekar mot slipskivan. Pilen skall vara riktad mot indexmärket (26) . (26) Tryck på spindellåsknappen (2) för att arretera slipspindeln. För att dra åt spindelspännmuttern skruvar du slipskivan kraftigt medurs. En korrekt fäst och oskadad snabbspänningsmutter kan du lossa genom att vrida den räfflade ringen moturs för hand. Lossa aldrig en åtdragen snabbspänningsmutter med en tång, utan används kombinyckeln. Sätt an kombinyckeln på det sätt som visas på bilden. Tillåtna slipverktyg Du kan använda alla slipverktyg som anges i denna bruksanvisning. Det tillåtna varvtalet [v/min] resp. periferihastighet [m/s] hos de använda slipverktygen skall minst uppfylla kraven i följande tabell. Beakta därför det tillåtna varvtalet resp. periferihastigheten på slipverktygets etikett. max. [mm] [mm] D b d v/min [m/s]

75 30 M 14 11500 45 82 – M 14 11500 80 Bosch Power Tools 1 609 92A 6PL | (30.06.2021)120 | Svensk Vrid växellådshuvudet (se bildA) u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Du kan vrida växelhuvudet i steg om 90°. Då kan på-/av- strömbrytaren placeras i en bättre hanteringsposition vid speciella arbetsfall, t.ex. för vänsterhänta personer. Skruva ut de 4 skruvarna helt och hållet. Sväng drevhuvudet försiktigt och utan att ta av det från kapslingen till den nya positionen. Dra åt de 4 skruvarna väl igen. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Drift Driftstart u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230V kan även anslutas till 220V. Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lämplig spänningsreglering med startströmsförstärkning kan prestanda reduceras eller så kan det elverktyget bete sig otypiskt vid start. Kontrollera lämpligheten hos generatorn, framför allt vad gäller nätspänning och frekvens. In- och urkoppling För idrifttagning av elverktyget skjuter du strömbrytaren (3) framåt. För att arretera strömbrytaren (3) skjuter du ner strömbrytaren (3) framåt och neråt tills den går i lås. För att stänga av elverktyget släpper du strömbrytaren (3) och om den är arreterad trycker du strömbrytaren (3) kort bakåt och släpper den sedan. u Kontrollera slipverktygen innan användningen. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Utför en testkörning på minst 1 minut utan belastning. Använd inte slipverktyg som är skadade, ojämna eller som vibrerar. Skadade slipverktyg kan gå sönder och orsaka skador. Skydd mot oavsiktlig återstart Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott. För återstart ställ strömställaren (3) i frånkopplingsläge och koppla på nytt på elverktyget. Startströmsbegränsning Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16A säkring användas. Anmärkning: När elverktyget kör igång med fullt varvtal direkt vid start fungerar inte längre startströmsbegränsningen. Elverktyget skall omgående skickas till kundtjänst. Adresser, se avsnittet "Kundtjänst och användningsrådgivning“. Bakslagsfrånkoppling (GWS 12-125 CI / GWS 13-125 CI / GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CI / GWS17-125 CIE / GWS 17-125 CIT / GWS 17-150 CI / GWS 17-125 Inox / GWS 19-125 CI / GWS 19-125 CIE / GWS 19-150 CI / GWS 19-125 CIST) Vid plötslig rekyl hos elverktyget, t.ex. blockering vid kapning, avbryts strömtillförseln till motorn elektroniskt. För återstart ställ på-/av-strömbrytaren (3) i frånkopplingsläge och koppla på nytt på elverktyget. Konstantelektronik (GWS 12-125 CI / GWS 13-125 CI / GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CI / GWS17-125 CIE / GWS 17-125 CIT / GWS 17-150 CI / GWS 17-125 Inox / GWS 19-125 CI / GWS 19-125 CIE / GWS 19-150 CI / GWS 19-125 CIST) Konstantelektroniken håller varvtalet på tomgång och belastningen nästan konstant och säkerställer en jämn arbetsprestanda. Inställning av varvtal (GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CIE / GWS 17-125 CIT / GWS 17-125 Inox / GWS 19-125 CIE) Med reglaget för varvtalsförval (4) kan du välja det varvtal som behövs även under användning. Uppgifterna i nedanstående tabell är rekommenderade värden. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsSvensk | 121 Material Användning Insatsverktyg Ställrattens läge Metall Avlägsna färg Slipblad 2 − 3 Trä, metall Borsta, ta bort rost Koppborste, slippapper 3 Metall, sten Slipa Slipskiva 4 − 6 Metall Skrubbning Slipskiva 6 Metall Kapa Kapskiva 6 Sten Kapa Diamantkapskiva och styrskenor (kapning av sten är endast tillåtet med styrskenor)

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Vinkelslip Produktnummer
