BRUKSANVISNING GDE 115125 FCT Professional BOSCH

(20) Håndbeskyttelse

(20) Håndbeskyttelse

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN60745-2-3: Overflatesliping (grovsliping):

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN60745-2-3: Overflatesliping (grovsliping):

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN60745-2-3: Overflatesliping (grovsliping):

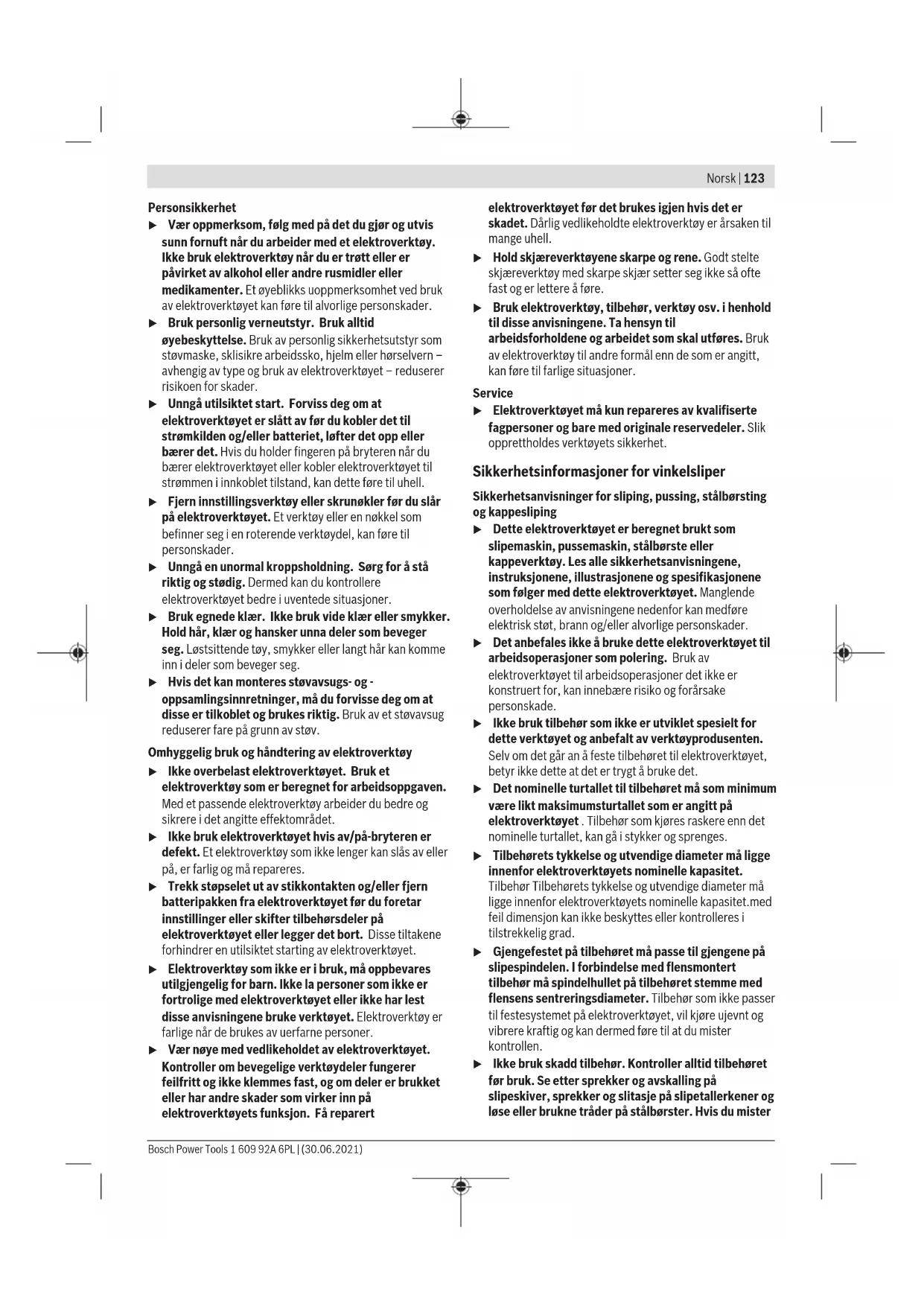

1,5 Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig Bosch Power Tools 1 609 92A 6PL | (30.06.2021)130 | Norsk økning av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering Montere verneinnretning u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Legg vernedekselet (7) på festet på elektroverktøyet. Kodetappene på vernedekselet skal stemme overens med festet. Mens du gjør dette, trykker du på utløserspaken (1) og holder den inne. Trykk vernedekselet (7) på spindelhalsen helt til kragen på vernedekselet sitter på flensen til elektroverktøyet, og drei vernedekselet til det høres at det festes. Tilpass plasseringen av vernedekselet (7) etter arbeidsoperasjonen. Dette gjør du ved å trykke utløserspaken (1) opp og dreie vernedekselet (7) til ønsket stilling. u Still alltid inn vernedekselet (7) slik at begge tappene på utløserspaken (1) griper inn i de tilsvarende utsparingene til vernedekselet (7) . u Still inn vernedekselet (7) slik at gnistregn i retning brukeren unngås. u Vernedekselet (7) skal bare kunne dreies ved aktivering av utløserspaken (1) ! Ellers må elektroverktøyet ikke brukes videre og må leveres til kundeservice. Merknad: Kodetappene på vernedekselet (7) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Støvavsugsdeksel for sliping Ved sliping av maling, lakk og plast ved bruk av hardmetall- koppskiver (10) kan du bruke støvavsugsdekselet (8), slik at lite støv slippes ut i omgivelsene. Støvavsugsdekselet (8) er ikke egnet for bearbeiding av metall. En egnet støvsuger fra Bosch kan kobles til støvavsugsdekselet (8). Støvavsugsdekselet (8) monteres som vernedekselet (7). Børsteringen kan skiftes ut. Vernedeksel for kapping u Ved kapping med bundne slipemidler må du alltid bruke vernedekselet for kapping (6). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping (6) monteres som vernedekselet for sliping (7). Støvavsugsdeksel for kapping med styreskinner Avsugshetten for kapping med styreskinner(18) monteres som vernedekselet for sliping. Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (22) eller koppbørsten/ skivebørsten/lamellslipeskiven (20). Fest håndbeskyttelsen (20) med ekstrahåndtaket (5). Ekstrahåndtak u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (5). u Ikke fortsett å bruke elektroverktøyet hvis ekstrahåndtaket er skadet. Du må aldri endre på ekstrahåndtaket. Skru fast ekstrahåndtaket (5) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. Vibrasjonsdempende ekstrahåndtak Skru fast ekstrahåndtaket(5) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. Det vibrasjonsdempende ekstrahåndtaket gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (5). u Du må aldri endre på ekstrahåndtaket. Ekstrahåndtaket må ikke brukes hvis det er skadet. Montere slipeverktøy u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Rengjør slipespindelen (16)og alle delene som skal monteres. Trykk på spindellåseknappen (2) for å låse slipespindelen når du skal spenne fast og løsne slipeverktøyet. u Trykk på spindellåseknappen bare når slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsNorsk | 131 Slipe-/kappeskive Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at rotasjonsretningspilen på diamantkappeskiven og elektroverktøyets rotasjonsretning (se rotasjonsretningspil på girhodet) stemmer overens. Monteringsrekkefølgen vises på siden med illustrasjoner. For å feste slipe-/kappeskiven skrur du på spennmutteren(14) og strammer den med hakenøkkelen (se „ Hurtigspennmutter “, Side131). u Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (9). Hvis o- ringen mangler eller er skadet, må festeflensen (9) skiftes ut før videre bruk. Lamellslipeskive u Monter alltid håndbeskyttelsen når du skal arbeide med lamellslipeskiven (20). Gummislipeskive u Monter alltid håndbeskyttelsen (20) når du skal arbeide med gummislipeskiven (22). Monteringsrekkefølgen vises på siden med illustrasjoner. Skru på rundmutteren (24), og stram den med tohullsnøkkelen. Koppbørste/skivebørste u Monter alltid håndbeskyttelsen når du skal arbeide med koppbørsten eller skivebørsten (20). Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten/skivebørsten må kunne skrus så langt på slipespindelen at den ligger fast på slipespindelflensen på enden av slipespindelgjengene. Stram koppbørsten/ skivebørsten med en fastnøkkel. Hurtigspennmutter For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (14) bruke hurtigspennmutteren (13). u Hurtigspennmutteren (13) må kun brukes til slipe- eller kappeskiver. Bruk bare en feilfri, uskadet hurtigspennmutter (13). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (13) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (26) . (26) Trykk på spindellåseknappen (2) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren. En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet. Tillatte slipeverktøy Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen. Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor. Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet. Maks. [mm] [mm] D b d [o/min] [m/s]

75 30 M 14 11500 45 82 – M 14 11500 80 Bosch Power Tools 1 609 92A 6PL | (30.06.2021)132 | Norsk Dreie girhodet (se bildeA) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Du kan dreie girhodet i trinn på 90°. Dermed kan av/på- bryteren settes i en gunstigere posisjon for brukeren i spesielle situasjoner, for eksempel for venstrehendte. Skru de fire skruene helt ut. Sving girhodet forsiktig til den nye posisjonen, uten å ta det fra huset. Stram de fire skruene igjen. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting u Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230V kan også brukes med 220V. Hvis elektroverktøyet brukes med en mobil generator som ikke har tilstrekkelig effektreserve eller ikke har egnet spenningsregulering med startstrømforsterkning, kan det oppstå effektreduksjon eller uvanlige reaksjoner ved innkobling . Kontroller at generatoren er egnet, spesielt når det gjelder nettspenning og -frekvens. Inn-/utkobling For å ta i bruk elektroverktøyet skyver du av/på-bryteren (3) forover. For å låse av/på-bryteren (3) trykker du av/på-bryteren (3) ned foran til den låses. For å slå av elektroverktøyet slipper du av/på-bryteren (3). Hvis den er låst, trykker du av/på-bryteren (3) ned bak en kort stund og slipper den. u Kontroller slipeverktøyet før bruk. Slipeverktøyet må være riktig montert, og må kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadde, deformerte eller vibrerende slipeverktøy. Skadde slipeverktøy kan gå i stykker og forårsake personskader. Beskyttelse mot ny innkobling Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen. For å slå på igjen setter du av/på-bryteren (3) i utkoblet stilling og slår på elektroverktøyet på nytt. Startstrømbegrensing Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16A‑sikring. Merknad: Dersom elektroverktøyet går med fullt turtall umiddelbart etter innkoblingen, betyr det at startstrømbegrensningen og beskyttelsen mot ny innkobling ikke fungerer. Elektroverktøyet må straks sendes inn til kundeservice, adresser se avsnittet "Kundeservice og kundeveiledning". Tilbakeslagsutkobling (GWS 12-125 CI / GWS 13-125 CI / GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CI / GWS17-125 CIE / GWS 17-125 CIT / GWS 17-150 CI / GWS 17-125 Inox / GWS 19-125 CI / GWS 19-125 CIE / GWS 19-150 CI / GWS 19-125 CIST) Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. For å slå på igjen setter du på-/av-bryteren (3) i utkoblet posisjon og slår på elektroverktøyet på nytt. Konstantelektronikk (GWS 12-125 CI / GWS 13-125 CI / GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CI / GWS17-125 CIE / GWS 17-125 CIT / GWS 17-150 CI / GWS 17-125 Inox / GWS 19-125 CI / GWS 19-125 CIE / GWS 19-150 CI / GWS 19-125 CIST) Konstantelektronikken holder turtallet så å si konstant under tomgang og last og sikrer jevn effekt. Turtallsinnstilling (GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox / GWS 17-125 CIE / GWS 17-125 CIT / GWS 17-125 Inox / GWS 19-125 CIE) Med hjulet for turtallsinnstilling (4) kan du stille inn nødvendig turtall også under arbeidet. Tabellen gir en oversikt over anbefalte produkter. 1 609 92A 6PL | (30.06.2021) Bosch Power ToolsNorsk | 133 Materiale Bruk Innsatsverktøy Posisjon stillhjul Metall Fjerning av maling Slipeark 2 − 3 Tre, metall Børste, fjerne rust Stålbørste/slipeskive 3 Metall, stein Slipe Slipeskive 4 − 6 Metall Skrubbing Slipeskive 6 Metall Kappe Kappeskive 6 Stein Kappe Diamantkappeskive og styresleide (kapping av stein er bare tillatt med styresleide)

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
