BRUKSANVISNING FET PROXXON

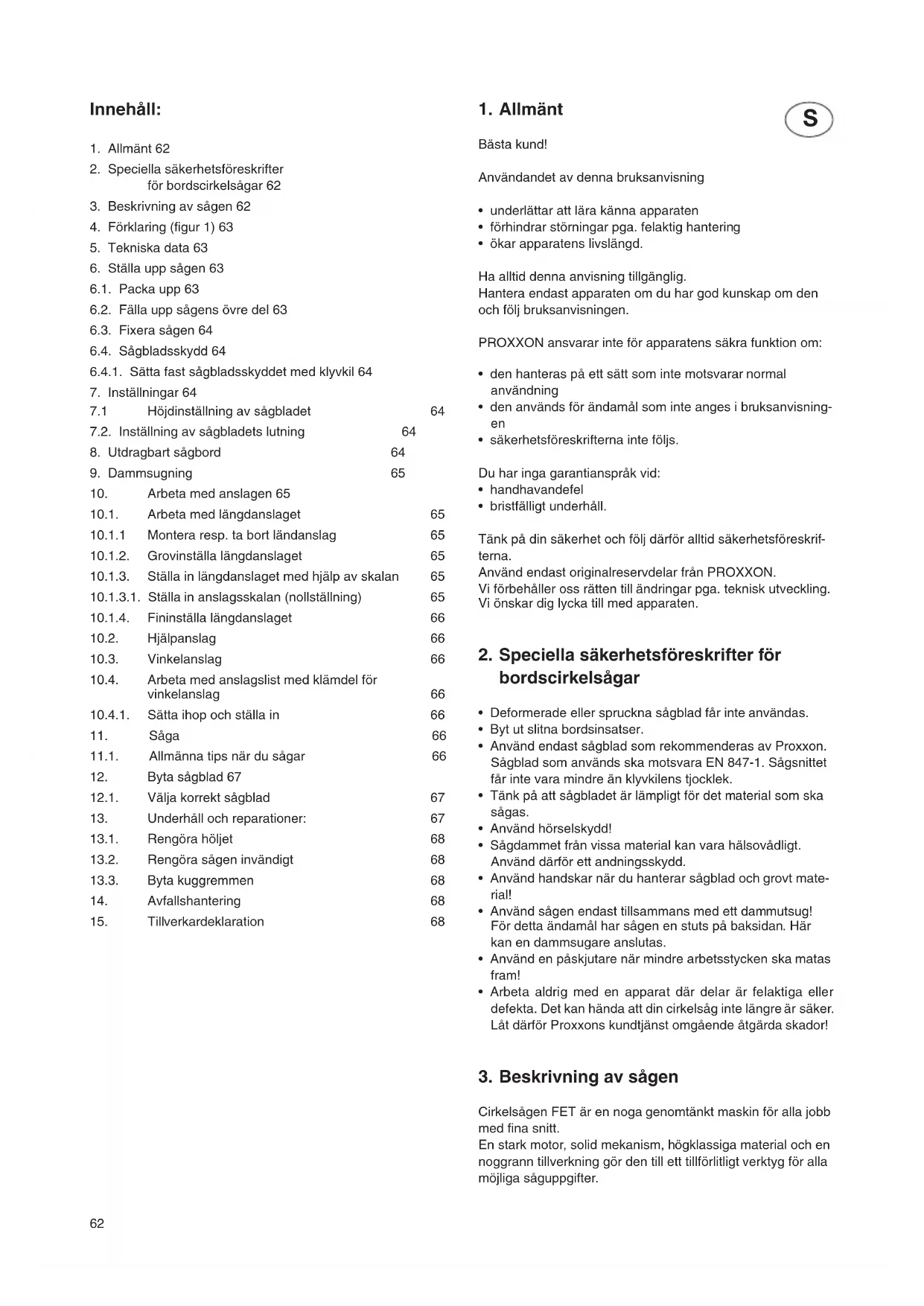

1. Allmant 62
2. Speciella sakerhetsforeskrifter for bordscirkelsagar 62
3. Beskrivning av sagen 62
4. Förklaring (figur 1) 63
5. Tekniska data 63
6. Stalla upp sagen 63
   6.1. Packa upp 63
   6.2. Fälla upp sagens övre del 63
   6.3. Fixera sagen 64
   6.4. Sågbladsskydd 64
   6.4.1. Satta fast sagbladsskyddet med klyvikil 64
7. Installencing 64
   7.1 Hjodinställning av sagbladet 64
   7.2.Installning av sagbladets lutning 64
   8.Utdragbart sagbord 64
   9.Dammsugning 65
8. Arbeta med anslagen 65
   10.1. Arbeta med langdanslaget 65
   10.1.1 Montera resp. ta bort ländanslag 65
   10.1.2. Grovinställa langdanslaget 65
   10.1.3. Stalla in langdanslaget med hjalp av skalan 65
   10.1.3.1. Stalla in anslagsskalan (nollstalling) 65
   10.1.4. Fininstalla langdanslaget 66
   10.2. Hjälpanslag 66
   10.3. Vinkelanslag 66
   10.4. Arbeta med anslagslist med klämdel für vinkelanslag 66
   10.4.1. Satta ihop och stalla in 66
9. Saga 66
   11.1. Allmanna tips nár du sāgar 66
10. Byta sagblad 67
    12.1. Välja korrekt sāgblad 67
11. Underhäll och reparationer: 67
    13.1. Rengora holjet 68
    13.2. Rengora sagen invandigt 68
    13.3. Byta kuggremmen 68
12. Avfallschantering 68
13. Tillverkardeklaration 68

1. Allmänt

Basta kund!

underlattar att lara kanna apparaten
forhindrar storningar pga. felaktig hantering
- okar apparatens livslängd.

Hantera endast apparaten om du har god kunskap om den och folj braupsanvisingen.

PROXXON ansvarar inte for apparatens sakra Funktion om:

• den hanteras på ett satt som inte motsvarar normal användning
  den anvands for andamal som inte anges i braupsanviseningen
  sakerhetsforeskriftna inte foljs.

Du har inga garantiansprak vid:

Tänk på din sakerhet och följ dārfor alltid sakerhetsföreskrif-tema.

Använd endast originalreservdela fran PROXXON.

Vi forbahaller oss ratten till andringar pga. teknisk utveckling.

Vi onskar dig lycka till med apparaten.

2. Speciella sakerhetsforeskrifter for bordscirkelsågar

• Deformerade aller spruckna sagblad fär inte användas.
• Byt ut slittna bordsinsatser.
• Använd endast sāgblad som rekommenderas av Proxxon. Sāgblad som används skamotsvara EN 847-1. Sāgsnittet fär inte vara minde an klyvkilens tjocklek.
  Tänk på att sagbladet är lampligt for det material som skasagas.
• Använd hörskéyydd!
• Sågdammet frän vissa material kan vara hälsovändigt.

Anvand dafforett andningskydd.

• Använd handskar när du hanterar sāgblad och grovt material!
• Använd sagen endast tillsammans med att dammutsug! För detta andamal har sagen en stuts på baksidan. Här kan en dammsugare anslutas.
• Använd en paskjutare narindre arbetsstycken skamatas fram!
• Arbeta aldrig med en apparat dar delar ar felaktiga aller defekta. Det kan Handa att din cirkelsag inte langre ar saker. Lat darrfor Proxxons kundtjänst omgaende atgarda skador!

3. Beskrivning av sagen

Cirkelsagen FET ar en noga genomtänkt maskin for alla jobb med fina snitt.

En stark motor, solid mekanism, högklassiga material och en noggrann tillverkning gör den till attt tillförtlitigt verktyg for alla möjiga saguppgifter.

Beroende på vilka sagblad som används kan följande bearbetas: alla typer av trä, mange metaller utan järn, keramiska material, plaster damit mangea andra material. Motsvarande sagblad tillhandahålls av Proxxon och nedan följer ytterligare information.

Bordet ar tillverkat av stabilt aluminiumgjutgods och utgor med motorupphängning en enhet: Därigenom garanteras hög halffasthet vilket naturligtvis páverkar arbetsresultatets noggrannhet.

For att garantera största flexibilitet erbjuder vi olika anslagstyper vilka levereras tillsammans med maskinen. Pá sa satt finns det nagot for varje användning.

Det finns ett langdanslag som gär i en styrning på bordets framsida och som enkelt kan flyttas och spärras for hand aller det kan anvandas med skalljalen som kan stallas in exakt.

Inställningsmöljeheter inom en tiondelsmillimeter ger manga möljigheter och ämnen kan sags med ett onskat,inställt matt.

Dessutom finns det ett komplext och exakt vinkelanslag som vid behov kan kompletteras med en aluminiumprofillist och en klämdel som loper ienna. Med listen gär det att saga mange delaar med exakt samma vinklar och få samma matt hela tiden.

Vi har även tänkt på sakerheten. Sågbladet tacks avett robust skydd som när det berörs av ett amne automatiskt Åker upp men bara sa mycket som behövs.

Varning:

Tänk på din sakerhet och använd aldrig sägenutan detta skydd!

För rengöring och unterhalb kan apparatens överdel fällas upp och därefter kan span och damm som finns innate i apparaten tas bort med en dammsugare. För att eliminerera alla risker kopplas apparaten bort fran elnätet med en kontakt nar holjets överdel ar öppen.

Tänk vid alla rengörings-, underhálls- och inställningsarbetensamt nar du sāgar alltid pa att din cirkelsag inte ar en leksakutan ett verktyg fort bearbeta trä och att det finns risker!

I leveransen ingár bl.a. en paskutare for söker matning även av mer kompakta ämnen somt tvä insexnycklar. Dessa kan forvaras i en nyckelhällare pa holjets högra sida.

Lás och följ, med tanke på din egen sakerhet, noga de bifogade sakerhetsanvisingarna samt de anvisiningar somnamns ienna braksanvising och var saker på att du harforstatt dem!

4. Förlaring (figur 1)

1. Sāgbladsskydd
2. Sägbord
3. Sågblad
4. Anslutning for utsugning av damm
5. Langdanslag
6. Nyckelhällare
7. Gummistuts for utsugning
8. Insexnyckel
9. Insexnyckel

10. Paskjutare

11. Vinkelanslag

12. Räflad skruv für finjustering
    13.Motorenhet
13. Vinkelskala for sagbladets lutning
14. Installling av sagdjup
15. Klämdel
16. Anslagslist
17. Nätkabel
18. Strömbrytare
19. Skala for langdanslag
20. Utdragbart sagstod
21. Hjalpanslag

5. Tekniska data

Varvatal: 7000 varv/min

Höjd: 170 (med sāgbladsskydd

ca 220)

Motor

Spanning: 220/240 volt, 50/60 Hz

Effekt: 200 W korttdsdrift 10 min

Ljudniva: LpA 89,7 dB(A)

LwA 102,7 dB(A)

Vibrationer

< 2.5 m/s

Använd endast inomhus

Avfallshanterainte med hushallsavfall

6. Stalla upp sagen

6.1. Packa app

Varning:

Tänk på att transportsakringar har applicerats nar apparaten packades ned sa att skador undviks vid transport! Se till att transportsakringarna tas bort innan sagen tas i drift! Läs noga i braksanvisingen hur det gös och lagg särskilt marke till{nasta kapitel!

Inne i sagen finns en transportsakring av papp. Denna maste
tas bort innan sagen tas i drift forsta gangen. Hur sagens
overdel fälls upp beskrivs i foljande kapitel.

6.2. Fälla upp sagens övre del

1. Oppna cartongen, ta forsiktigt ut sagen och placera den pa ett stabilt, plant underlag.
2. Lossa den räfflade skruven 1 (fig. 2) och fäll upp överden 2.

3. Låt spärren 3 gå i läge.

4. Ta bort transportsakringen av papp innan du tar sagen i drift forsta gangen.

5. Lossa därefter stödets spärr 3 och fäll ned den övre delen. Varning: Häll i den övre delen när du fäller ned den! Om den fäller ned finns risk for persorskador.
6. Dra at den räfflade skruven 1.

6.3. Fixera sagen

Sagen ske i princip alltid placeras pa ett stabilt och plant underlag. Naturligtvis ar det bast att anvanda en ordentlig arbetsbank ererett stabilt bord.For att cirkelsagen sca sitta ordentlig fast ske den vara fastskruvad i underlaget. For det andamale finns det fyra halet i holjets botten. Fasstkruvarna placeras i dessa hal.

Obs:

Arbetet blir endast sakert och exakt med noggrann infastning. Gor darrfor pa foljande satt:

Varning!

Kontrollera att natakontakten ar utdragen!

1. Fäll upp sagens überdel
2. Lat sparren gaiage.
3. Nu syns fyra 6-kantiga fordjupningar ovanfor de hyra skruvhalen i holjets botten, se fig. 3. Dessa ar avsedda som stod for M5-kantmutrar erler M5-kantsskruvarnas skallar. Lampligen sticker man in tillrackligt langa skruvar 2 fran insidan genom oppningarna i holjets botten och skruvar fast dem i halen som man tidigare har borrat i underlaget 3.

Använd lámpligen en borrschablon För att få de halavstand som behövs. En skiss med mätten visas i fig. 4.

1. Lossa darefter stodets sparr och fall ned overdelen.
2. Glöm inte att dra át den räfflade skruven 1 (fig. 2)!

6.4. Sågbladsskydd

Din sāg ār utrustad med ett sāgbladsskydd. Detta skydd ār utformat sa att det vid sāgning automatiskt öppnas uppât sā mycket som behövs och därefter áker ner i dess vilolåge. Det anpassar sig dessutom till olika installda sāgdjup.

Varning:

Sagbladsskyddet År en viktig sakerhetsdetalj och fär absolut inte manipuleras eller demonteras. Det År farligt att använda sägenutan detta skydd!

Tänk vid uppäällning och transport av sagen alltid på att det övre sagbladsskyddet är i korrekt läge. Sägbladets friligg-gande spetsiga tänder utgor en stor risk für personskador!

6.4.1. Satta fast sagbladsskyddet med klyvikil

Varning:

Av forpackningstekniska skäl ar sagbladsskyddet tillsammans med klyvkilen annu inte paskatt nar sagen levereras. Men monteringen ar mycket enkel:

Varning!

Kontrollera att nätkontakten ar utdragen!

1. Fäll upp höljets überdel och spärra det.
2. Tänk på att sagbladet vid leveransen ár i det nedre laket for att drivenheten skara tillganglig. I annat fall gör dæ enligt forsklaringen i avsnittet "Höjdinställning av sagbladet".
3. Om de bada skruvarna 1 (fig. 5 a) inte har lossats sca du lossa dem nagot med en skruvmejsel. For in det orange sāgbladsskyddet med klyvkilen 2 i sāgbladssparet 3 och fäst det bakom den lilla platfliken 4. Se till att det sitter korrekt. Klyvkilen vilar med den langre ursparingen (fig. 5 b) fram till anslaget pa den övre av de bada skruvarna1! Kontrolera att klyvkilen sitter helt korrekt! Dra Först direfter at de bada skruvarna 1! Kontrolera en gäng till, after att skruvarna har dragits at, att klyvkilen sitter fast och att sāgbladet roterar rritt.
4. Fäll ner höljets überdel och sakra med den räflade skruven.
5. Ställ in önskat sagbladsläge,enligt beskrivningen nedan i kapitlet"Höjinställning av sagbladet".

7.Inställningar

7.1 Höjndinstalling av sagbladet

For att anpassa sagdujet kan sagbladets lage justeras i hojd. Detta optimizerar a ena sidan sagens prestanda a andra sidan minskas risken for personskada genom att en begransad del av sagbladet loper fritt.

Varning!

Kontrollera vid alla inställningsarben ett nätkontakten ar utdragen!

1. Lossa det större räflade vredet 1 (fig. 6) på den främre manöverplattan och vrid nagra varv
2. Sägbladets lage kan nu ställas in med den minre räflade ratten. När ratten vrids medurs flyttas bladet uppät och nedät nar den vrids moturs.
3. Dra at den räfflade ratten 1 nar onskat lage har nàtts.

7.2.Inställning av sagbladets lutting

För gingssnitt kan sagbladet lutas. Det önskade vardet ställs in och avlases med vinkelskalan.

Varning!

Kontrollera vid alla inställningsarben ett nätkontakten ar utdragen!

1. Lossaratten 1 (fig.7).
2. Luta sagbladet ater hoger med hjalp av ratten.
3. Ställ in önskad vinkel på vinkelskalan 3 med hjälp av visaren 2 och avlås.
4. Spärna sāgbladet i læget genom att dra ár ratten 1.

8. Utdragbart sagbord

Varning!

Kontrollera vid alla inställningsarben ett nätkontakten ar utdragen!

For att även större arbetsstycken ska kunna placeras sækert på sagbordet ochutan problemär bordet utdragbart. Att dra ut bordet ar enkelt.

Observera:

1. Skjut den currygula anslagskanten 1 (fig. 8 a) bakat med fingern. Därigenom Åkerenna ut uppat.
2. Dra kanten utat tills sagbordet 2 ar i onskat lage se fig. 8 b.Stotta vid behov med armen 3.
3. Det utdragbara bordet kan vid behov klämmas fast i önskat Lage med den lilla räfflade ratten 4.
4. Tryck tillbaka anlagskanten 1 i dess ursprungliga lage sa att en plan yta erhals. Nu kan sagen anvandas. Observe: Anlagskanten kan naturlgtvis även anvandas for större arbetsstycken som langdanslag.
5. Nar arabetet ar klart skjuter du enkelt in sagbordet 2 i det ursprungliga laget. Fäll Först upp Armen 3 om sa ar nödvändigt.

9. Dammsugning

Pá sagens baksida finns en stuts für damm sugning se fig. 9.
Här ansluter du en dammsugare.

Denna sca alltid vara i drift nár du arbetar! Det ger inte bara en ren arbetsmiljo utan du undviker okså att sagen invändigt smutsas ned med sāgdamm.

Dammsugarslangen ansluts,enkelt enligt figuren.

Tips:

Med sugstyrenheten AS/E (artikelnummer 27 032) kan dammsugaren startas och stängas av tillsammans med sagen. Det gös genom att dammsugaren ansluts till elnatet via AS/E-enheten.

10. Arbeta med anslagen

10.1. Arbeta med langdanslaget

Längdanslag ar ett oumbärligt hjälpmedel for att tillverka godtyckligfoundland arbetsstycken med exact somma bredd (eller langd) utan att arbetsstycket som sca sags maste markas varje gang. Arbetsstycket som sca sags fors langs langdanslaget genom att du trycker latt pa sa satt motvarsar det fardigsagade arbetsstycket matt avstandet fran sagbladet till anslagskanten.

Forinstalling av langdanslaget kan skalan pa holjets framsida anvandas.

Pá enemarksing där kan arbetsstykets senare matt avljasas. För att góra det maste skalan forst noga stallas in pa sagbla-det dvs. nollstallas. Hur det gár till beskrivs nedan.

Skalan ar utformad sa att anslaget kan anvandas pa bada sider av sagbladet. De mest skilda arbetsuppgifter ar alltsa inget problem.

10.1.1. Montera resp. ta bort ländanslag

Längdanslaget 1 (fig. 10 a) placeras fran sidan (frán hoger eller vänster) i sparet 2 pa saggordet, resp. dras ut. Se till att bade vredet 3 och den räflade ratten 4 ar lossade när langdanslaget flyttas, monteras och tas bort! Skalan 5 ar monterad sa att den kan vridas inom vissa gränser. Kontrollera att anslaget sitter korrekt nar det monteras.

10.1.2. Grovinställa langdanslaget

I manga fall ar det tillrackigt att grovinstalla langdanslaget genom att flytta det utan att anvanda skalan 5 (fig. 10 b). Kontrollera nar langdanslaget ske flyttas att bade vredet 3 och den räflade ratten 4 ar lossade! När onskat lage har natts sparras langdanslaget genom att den räflade ratten 4 dras at och vredet 3 derefter klams fast.

10.1.3. Stalla in langdanslaget med hjälp av skalan

1. Kontrollera nar anslaget sca flyttas att bade vredet 3 och den räfflade ratten 4 ar lossade.
2. Nu kan langdanslaget flyttas i sitt spar med hjalp av skalan 5. Laget avlases vid den vänstra framre anslagskanten 6, se fig. 10 c. Varning: Det avlasta vardet stammer endast om skalan 5 ar korrekt nollstalld! Korrekt nollstalling av skalan beskrivs i kapitet "Stalla in anslagsskalan".
3. Spärna langdanslaget genom att dra at den räflade ratten 4 ochärefter klämma fast vredet 3.

10.1.3.1 Stalla in anslagsskalan (nollstallning)

For att tillforlitigt kunna anvanda skalan 5 for langdanslaget maste dess lage forst anpassas till sagbladet, alltsa nollstallas. Detta forlopp ar absolut ndvandigt nar sagbladet har bytts ut mot ett med annan tjocklek erler nar fininstallning av anslaget (se kapitlet "Fininstalla langdanslaget") har gjorts med den rafflade ratten 7 (fig. 10 d).

Varning!

Kontrollera vid alla inställningsarben ett nätkontakten ar utdragen!

1. Kontrollera att vredet 3 och den räfflade ratten 4 har lossats.
2. Skjut, enligt fig 10 d, langdanslaget 1 med den vänstra kanten 6 over skalans "0"-markering (antingen till höger aller vänster om sāgbladet beroende på vad som behövs für arbetsuppgiften) och dra at den räfflade ratten 4 i detta lage.
3. Placera, genom att vrida fininställningsratten 7, skalan med det dar pa sparrade langdanslaget i laget. Darvid skaden sida av langdanslaget som ar vand mot sagbladet precis rora vid sagbladet. Vid behov sca sagbladsskyddet 8 lyftas forsiktigt!

Nu ār avständet mellan sāgblad och anslag "0" vilket visas på skalan.

Anslaget kan nu riktas med hjälp av skalan enligt beskrivningen i kapitlet "Stalla in langdanslaget med hjälp av skalan". Värdet som avlöses på skalan motsvarar nu exakt avstandet langdanslag-sagblad och därigenom arbetsstyckets önskade bredd.

Varning:

Det ar möjligt att skalan innan inställningen av nollställningen
är iett lage i vilket langdanslaget redan vidrör sagbladet
innan den vänstra anslagskanten har natt 0-laget på skalan.
Korrigera i sa fall skallaget med fininställningsratten 7.

10.1.4. Fininställa langdanslaget

Om det nár du har sāgat visar sig att det trots noggrann inställning ār nödvändigt med en mindre ándring av anslagets lage for att erhalla önskad bredd kan anslaget vridas med fininstallningsratten 7 nagot i den önskade riktningen se fig. 10 d. Tänk pa att ett varv flyttar anslaget 1 mm! Varning: Vid detta forlopp ske vredet 3 alltid vara lossat men den räflade ratten 4 atdragen. Nár inställningen ār klär maste anslaget fixeras med vredet 3 innan du sāgar!

10.2. Hjälpanslag

Fort kunna saga nagot stotte arbetsstycken ar det lampligt att arbeta med hjalpanslaget. Fort gora det maste sagbordet forst dras ut enligt beskrivningen i kapitlet "Utdragbart sagbord". Men direfter sanks anslagskanten inte ater ned i den utdragbara delen genom att tryckas inutan den forblir ute.

Avständet till sāgbladet bestämmer sāgbredden vilken alltsa kan varieras beroende pa hur mycket sāgbordet ar inskjutet aller utdraget. När du sāgar sca anslaget alltid fixeras genom att den räflade ratten dras at. Se fig. 8 b.

10.3. Vinkelanslag

Om en bràda behöver ságas i vinkel eller du behöver en list med geringsnitt kan det erhällas med hjälp av vinkelanslaget. Detta loper i de avsedda sparen antingen till höger ellvänster om sāgbladet allt after behov.

1. Satt in vinkelanslaget i sparet 1 till hoger erler vänster om sagbladet, se fig. 11.
2. Lossa den räflade ratten 2, ställ in önskad vinkel på skala 3 och dra at den räflade ratten.

10.4 Arbeta med anslagslist med klämdel für vinkelanslag

Idealiskt nar t.ex. flera lister sca sags med geringsnitt och tillamma langd, se fig. 12. For att gora det ansluts anslagslisten 1 till vinkelanslaget 2. Klamdelen 3 utgör langdanslag.

10.4.1 Satta ihop och stalla in

Skjut in anslagslisten 1 i vinkelanslagets 2 spar (se fig. 13 a/b) och satt dem tillsammans i sabgordets spar. Varning: Den räflade ratten maste vara i lossat lage annars kan anslaget inte foras in.

1. För att ställa in vinkeln, lossa den räflade ratten 4 och ställ in önskat varde på skala 5. Dra at den räflade ratten 4. Ställ in lage for anslagslist 1 och klam at genom att dra at den räflade ratten 3.

2. Varning: Se absolut till att anslagslisten 1 sitter korrekt i vinkelanslaget 2 och att det ar tillrackligt avstand fran anslagslistens ände till sagbladeq 7! Prova, med avstangsd sag och utdragen natkontakt, att anslagslisten absolut inte vidror sagbladeq ell er sagbladsskyddet, se fig. 13 c!

3. Satt in klämdelen 8 i anslagslistens spar (fig. 13 d) och bestäm lage beroende pa arbetsstykets önskade langd. Observera: 6-kantmuttern löper i anslagets spar! Fixera klämdelen med den räfflade ratten 9.

När du sägar skjuts ämnet till anslaget och kan dä kapas enligt fig. 12.

11. Saga

Varning:

Sagen fär inte användas for att gora spar (i arbetsstycket avslutat spar)! Använd ovillkorligen Proxxon-sparfrasnordning (artikelnummer 28736) for att falsa eller gora spar.

Häll arbetsstycket på sagsbordet enligt bild 14. Anpassa mat- ningen till materiaiet, sagsbladet, och arbetsstyckets tjocklek!
Harda material, fina sagsblad och tjockare arbetsstycken, tali' inte lika snabb matning som mjukare material, grövre sagsblad och tunna arbetsstycken.

Om du bearbetar sma arbetsstycken sca du anvanda den bifogade paskjutaren som visas i fig. 15. Därigenom undviker du att dina harder ar for nara det roterande sagbladet och minskar pa sa satt risken for persorskador:

Ha alltid paskjutaren nara till hands nar du arbetar!

Observera:

• Använd endast sāgblad som ā fullgott skick.
• Dra alltid ur nätkontakten innan underhäll och skötsel pāborjas.
• Lämna inte maskinen obevakad när den ar igang.

Tryck arbetsstycket mot arbetsplattan vid sänging. For det med känsla och ringa kraft. Mer tryck mot arbetsplattan, lågt tryck mot sāgbladet. För in arbetsstycket lungsamt mot sāgbladet, särskilt om bladet ar mycket sunt och tandningen mycket fin, eller om arbetsstycket ar mycket tjockt.

11.1. Allmanna tips när du sägar

Beakta foljande punkter for att f bra resultat:

• Tryck arbetsstycket mot arbetsplattan vid sagning. For det med kansla och ringa kraft. Mer tryck mot arbetsplattan, lagt tryck mot sagbladet.
• Se till att arbetsstystcket ligger plant mot sagbordet (inga grader ellerSPANOR).
• Anpassa matningen till de krav som sagbladet, hastigheten och arbetsstyckets material staller.
• För in arbetsstycket langsamt mot sagbladet, särskilt om bladet ar mycket sunt och tandningen mycket fin, eller om arbetsstycket ar mycket tjockt.
• Använd endast sāgblad som ār i fullgott skick!
• Lämna inte maskinen obevakad när den ar igang!
• Markera/ritsa en sāglinje nogrant!
• Se till att det finns fullgod belysning!
• Arbeta alltid med dammsugare ansluten!
• Använd vid behov den bifogade paskjutaren für att matafram arbetsstycket

12. Byta sagblad

Din sag ar fran fabriken forsedd med ett sagblad av hardmetall vilket har 24 tander och en diameter pa 80~mm Detta ar lampligt for de festa "saguppgifter, garanterar fina snitt i de mest skilda material och har en lang livslangd.
Naturligtvis haller det inte for evigt. Beroende pa hur mycket sagbladeutnyttjas slits det.Sagbladeet blir slott. Man behover mer kraft for att mata arbetsstycket och snittets kvalitet blir samre, maskinens mekanism belastas i onodan.
Da ar det hog tid att byta ut sagbladeet mot ett nytt. Det kan aven vara nodvandigt att for en viss arbetsuppgift anvanda en annan sagbladsstyp (se aven kapitlet Val av korrekt sagblad"nedan). Standardbladeet ersatts da av ett annat blad. Arbets momenten ar naturlgtvis desamma.

1. Dra ur natakaktaken!
2. Vrid sāgbladet nedāt enligt beskrivningen i kapitlet "Höjdinställning av sāgbladet".
3. Fäll upp holjet entwickel 6.2.
4. För att lossa skruven 1 (fig. 16 a) mäste axeln, på vilken sagbladet 2 ar monterat, blockeras. Det gös genom att den minde av de bada bifogade insexycklarna 3 fös in i saggordet genom det lilla halet 4 och därifran sats i sagbladsaxeln genom ett tvärhäl se fig. 16 b. Vid behov maste detta hal "letas upp" genom att sagblade t roteras naget for hand. Tips: Vi rekommenderar att sagblade t har ar inställt relativt högt och att det vid behov med instucken insexyckel stalls in naget lagre forst nar sparrhalet har hittats.
5. Lossa med den storre insexnyckeln cylinderskruven 1 och ta bort den tillsammans med brickan 5.

Varning:

Även ett slitet sāgblads tänder ar mycket skarpa! Risk for personskada!

1. Ta bort det gamla sagbladet uppát och genom sāgbladöppningerenamt placera det nya sāgbladet pa axeln. Se till att sāgbladshälet sitter korrekt pa axeln!
2. Se även till att tänderna ar riktade i den riktning som figu- rerna visar!
3. Skruva Åter fast bricka 5 med cylinderskruven 1 och dra Åt. Tänk på att sāgaxeln fortsett maste vara blockerad med den lilla insexyckeln.
4. Lossa sparren, fall ned holjets overdel och las med den räflade skruven.

Vid val av sāgbladet ār det viktigt att tänka på att det högsta tillatna varvtaI ar tillrackligt högt for sagens tomgängsvarvta! Använd endast original Proxxon-sagblad

Valet av lampligt sagblad har mycket stort inflytande pa arbetsresultatet. Darvid sca sa olica egenskaper som arbetsstykcts material, belastning och resultatets onskade kvalitet beaktas. Darfor finns det for Proxxon fyra olica sagblad som sagen kan anvandas med:

Super-Cut Ø 85 x 0,5 x 10 mm, Lämpigt für mjukare träslag och plaster Artikelnummer 28 731

36 tänder, med hardsmetall Ø 80 x 1,5 x 10 mm, Använding idealisk für balsaträ, plywood, mjukt trä, kretskort av glasfiber, kärnvirke, polykarbonat, plast och aluminium Artikelnummer 28 732

24 tänder, med hardsmetall Ø 80 x 1,5 x 10 mm, Für aluminium, kärnvirke, spånskivor, plast Artikelnummer 28 734

Diamantblad Ø 85 x 0,7 x 10 mm, Speziellt für att säga keramiska delar och glasfberskivor Artikelnummer 28 735

13. Underhäll och reparationer:

Varning:

Dra alltid ur natakontaken innan du paborjar rengoring, justering, underhall erler reparation!

Bortsett frän att regelbunden rengöring kravs (se nedan) är sagen unterhällsfr.

Reparationer fár endast utfóras av kualificerad fackpersonal ell er av PROXXON-Centralservice. Reparera aldrig elektriska delarutan byt dem alltid mot originalreservdeler fran PROXXON!

13.1 Rengora höljet

For att erhälla maximal livslängd bör du alltid rengöra maskinen med en mjuk trasa, borste eller pensel after användning. Även dammsugare rekommenderas for detta.

Höljet kan utvändigt rengöras med en mjuk, eventuellt faktig trasa. En mild tvål erer annat lampligt rengöringsmedel fár anvandas. Rengöringsmedel med losningsmedel eller alko-hol (t.ex. bensin, rengöringssprit etc.) sca undvikas aftersom de kan angripa plasten i holjet.

Om höljet mäste rengöras invändigt trots drift med dammsugning fäll da upp höljets överdel och sug invändigt med en dammsugare.

13.2 Rengora sagen invändigt

Varning!

Använd aldrig tryckluft für att blasa rent! Det fina tradammet kan fastna innate i motorn aller pa elektriska komponenter och paverka sagens tillforlitigkeit och sakerhet!

1. Kontrollera att natakontakten ar utdragonen!
2. Fäll upp holjets überdel (se även kapitel 6.2 "Packa upp")
3. Sug rent invändigt med en dammsugare
4. Fäll ned höljets überdel och spärra.

13.3 Byta kuggremmen

Motorns kraft overfors till sagbladsaxeln med hjälp av en kuggrem. Denna rem har mycket lang livslängd men om maskinen används intensivt kan remmen behöva bytas after en lang drifttid. Tillvaggangssättet beskrivs nedan. Om du är osaker skicka i sa fall sagen till var Centralservice.

1. Kontrollera att natakontakten ar utdragen!
2. Ställ in sāgbladet med en lutninq pa ca 40^ enligt beskriv-ningen i kapitlet "Stalla in sāgbladets lutninq".
3. Fäll upp höljets überdel enligt kapitel 6.2.
4. Blockera axeln med den lilla insexnyckeln enligt beskriv- ningen i kapitel 12.
5. Skruva ur kryssparskruven 1 (fig. 17). Ta bort mellanlaggs-brickan 2.
6. Ta bort kuggremmen 3 och lagg pa en ny kuggrem. Rote- ra drivningen med hjalp av remhjulen vid behov latt fram och tillbaka tills den nya kuggremmen sitter korrekt.
7. Satt pa brickan 2 och dra at kryssparskruven 1.
8. Stäng höljets überdel och ställ in sagbladets lutting after onskemål.
9. Tänk på att insexnyckeln som används für att blockera axeln ar bortlagen innan sagen äter tas i drift.

14. Avfallschantering

Lagg inte sagen bland hushállsavfall! Sagen innehälter material som kan átervinnas. Om du har frägor om átervinningen kan du vända dig till ditt lokala átervinnings foretag eller dinCOMMUN.

15. Tillverkardeklaration

Apparatabeteckning: Cirkelsag FET

Vi forklarar att den betechnadeprodukten uppfyller foljande EU-direktiv:

Lagspänningsdirektivet 73/23/EEG-93/68/EEG

Tillampade normer: DIN EN 61029-1 / 12.2003

DIN EN 61029-2-1/12.2002

EMC-directiv 89/336/EEG

Tillampade normer:DIN EN 55014-1/09.2003
