KULLANIM KILAVUZU FET PROXXON

Kullanma Talimatinin okunmasi esnasinda resim sayfalarini di sari cikartin.

Fig. 4

Fig. 5

Fig. 5a

Fig. 6

Fig. 7

Fig. 8a

Fig. 10a

Fig. 10c

Fig. 10d

Fig. 11

Fig. 12

Fig. 13a

Fig. 13b

Fig. 13c

Fig. 13d

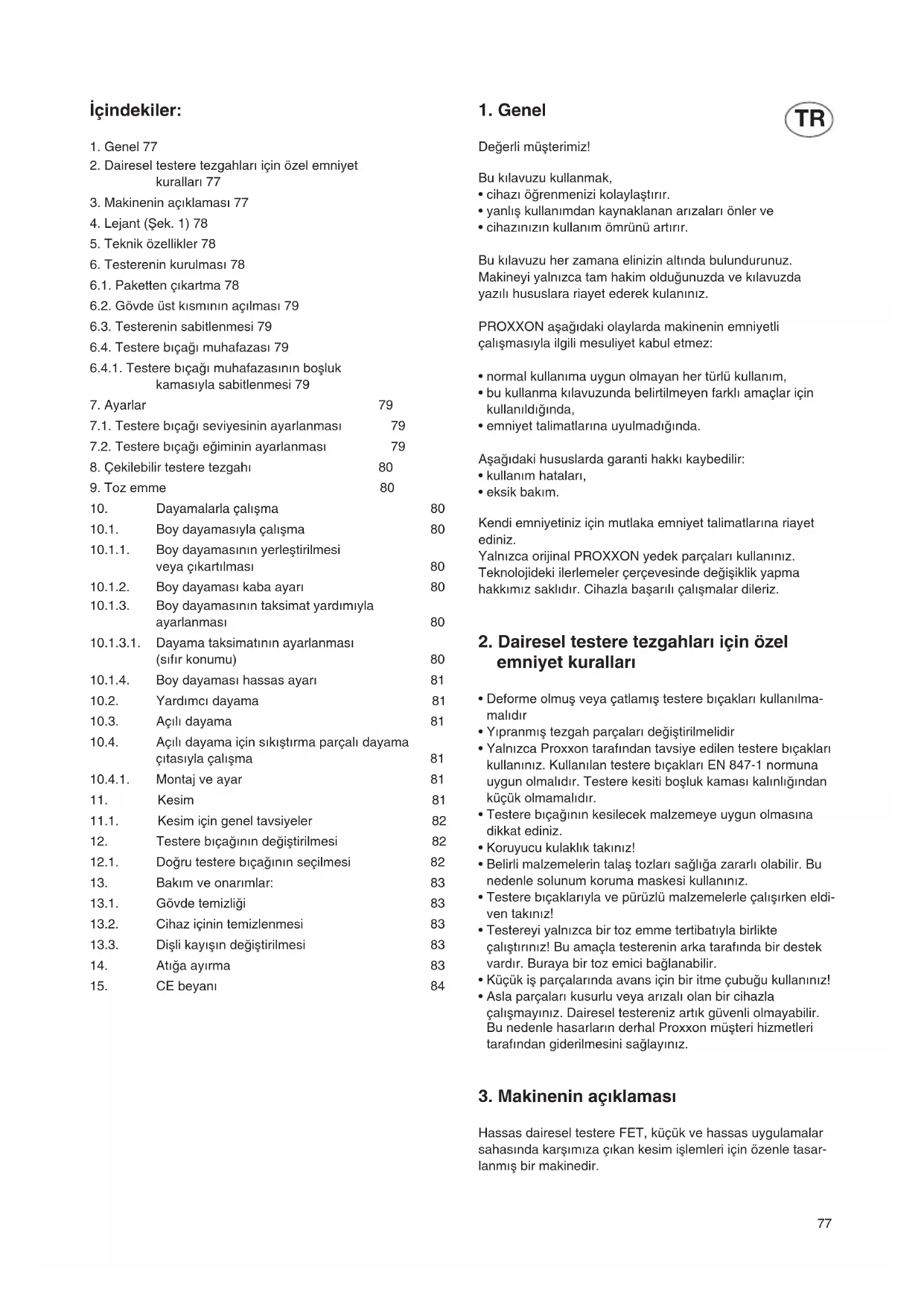

Inhalt:

Bu kilavuzu kullanmak,

cihazi ogrenmenizi kolayastirir.
- yanlis kullanimdan kaynaklanan arizalari onler ve
cihazinizin kullanim omrunu artirir.

Bu kilavuzu her zamana elinizin alto balundurunuz. Makineyi yalinizca tam hakim oldugunuzda ve kilavuzda yazilihususlara riayet ederek kulaniniz.

PROXXON asagidaki olaylarda makinenin emniyettil calismasilyla ilgili mesuliyet kabul etmez:

normal kullanima uygun olmayan her turlu kullanim,
- bu kullanma klavuzunda belirtmeyen farkli amaclar icin kullanildigiinda,
- emniyet talimatlarina uyulmadiğinda.

Asgidakihususlarda garanti hakki kaybedilir:

• kullanim hatalari,
• eksik bakim.

Kendi emniyetiniz icin mutlaka emniyet talimatllarna riayet ediniz.

Yalnizca orjinal PROXXON yedek parcalari kullaniz.

Teknoljodeki ilerlemeler cergevesinde degisiklik yapma hakkimiz sakldir. Cihazla basarili calismalar dileriz.

2. Dairesel testere tezgahleri icin özel emniyet kurallari

• Deforme olmús veya CATLAMIS testere bicakları kullanilmamaldir
• Yipranmis tezgah parcalari degistirilmelidir
• Yalnizca Proxxon tarafindan tavsiye edilen testere bicaklari kullaniniz. Kullanilan testere bicaklari EN 847-1 normuna uygun olmalidir. Testere kesiti boşluk kamasi kalınligindan kucuk olmamalidir.
• Testere bicaaginin kesislecek malzemeye uygun olmasina dikkat ediniz.
• Koruyucu kulaklik takimiz!
• Belirli malzemelerin talas tozları-SAgIgla zararl olabilir. Bu nedenle solunum koruma maskesi kullaniniz.
• Testere biçaklarıyla ve purüzlu malzemelerle calisirken eldiven takıniz!
• Testereyi yalnizca bir toz emme tertibatyla birlikte calistirin! Bu amaça testerenin arka tarafinda bir destek vardir. Buraya bir toz emici baglanabilir.
• Kucuk is parçalarinda avans icin bir itme cubugu kullaniz!
• Asla parçalari kusurlu veya arizali olan bir cihazla calismayiniz. Dairesel testereniz artik güvenli olmayabilir. Bu nedenle hasarlarin derhal Proxxon musteri hizmetleri tarafindan giderilmesini saglayiniz.

3. Makinenin açıklamasi

Hassas dairesel testere FET, kucuk ve hassas uygulamalar sahasinda karimiza cikan kesim islemleri icin ozenle tasarlanmis bir makinedir.

Gülü bir motor, saglam bir mekanik, kaliteli malzemeler ve özenli bir imalat, onlari mumkün olan:tüm kesim islemlerinde güvenilir birer alet yapmaktadir.

Kullanilan testere bicaklarina bagl olarak makineyle her turlu ahsap, pek cok demir olmayan metal, seramik, plastik, ve daha pek cok malzeme islenebilir. Uygun testere bicaklarin Proxxon'dan temin edilebilir ve bunlar daha sonra ayrintili bir sekilde aciklanacaktir.

Tezgah saglam aluminyum dokumden imal edilmis olup motor askisiyla birlikte tek bir unitedir: Bu sayede,DOGAL olarak calisma sonuclarinin hassasiyetine etki eden en yuksek saglamlik elde edilir.

Azami esneklik olmasini saglamak icin, makineyle birlikte teslim edilen cesisiti dayama tipleri sunuyoruz. Bolyce her uygulama durumu icin bir seyler bulunur:

Tezgahin on tarafindaki bir kilavuz uzerinde calisan ve elle kolayca kaydirilabilen veya hassas bir sekilde ayarlanabilir taksimatli cetvelle birlikte kullanilabilen bir boy dayamasıvardir.

Burada milimetrenin onda biri hassiyetinde ayar imkani vardir ve bu sayede is parcalarin in stenen, onceden ayarlanmis olcude kesilmesini kolaylastrir.

Ek olarak karmasik ve hassas bir dirsek dayamasi vardir, bu dayama ihtiyaç halinde bir aluminyum profil citasistyla gelsetiri- be bilir ve icinde, cok sayida ayni olculere sahip ve ayni acida kesilecek parcanin yeniden uretimi inci calisan bir sikistirma parcasi bulunur.

Emniyet de dusunuldu: Testere biçagı, is parcasiyla temas etmesi sirasinda otomatik olarak yukari hareket eden ve testere biçagınin yalinizca mutlaka gerekli kismini serbest birakan saglam bir testere biçagı muhafazasi ile korunur.

Dikkat:

Testerenin asla bu muhafaza olmadan calistirilmamasi kendi güvenliginiz icin onemlidir!

Temizlik ve bakim amaçları icin cihazın üst kismi acilabilir, bu sekilde cihaz ici elektrikli supürge kullanırear talas ve tozdan temizlenebilir. Herhangi bir tehligheye meydan vermemek icin, cihaz üst kismi acildiginda salterkontağı araciligiyla sebeke elektrik baglantıksilir.

Ancak, temizlik, bakim, ayar ve elbette kesim calismalarinda esas olarak hassas dairesel testerenin oyuncak olmadigiini, aktse bir ahsap isleme aleti oldugunu ve buna gore bir tehlike potansiyeline sahip oldugunu unutmayiniz!

Ayrica, daha kucuk boyltu is parcalarin gveni ilerletilmesi icin bir itme cubugu ve iki allen anahtar teslim edilir: Bunlar govdenin sag tarafindaki "Anahtar bolmesi" icinde muhafaza edilebilir.

Bu nedenle kendi menfaatiniz icin, ekli bulunan ve ayrica burada anilan emniyet bilgilerini ozenlir sekilde okuyunuz ve bunlari eksiksiz bir sekilde anladiginizdan emin olunuz.

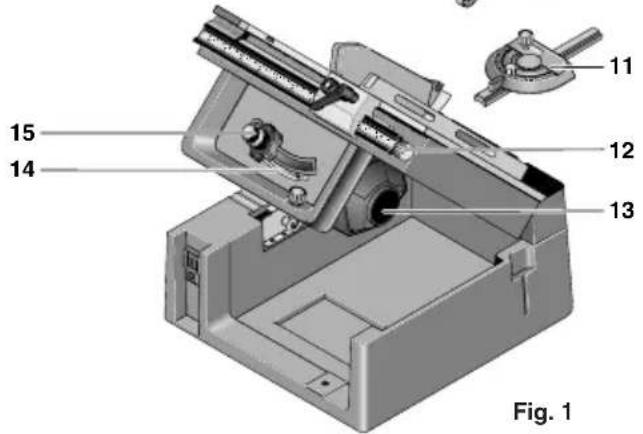

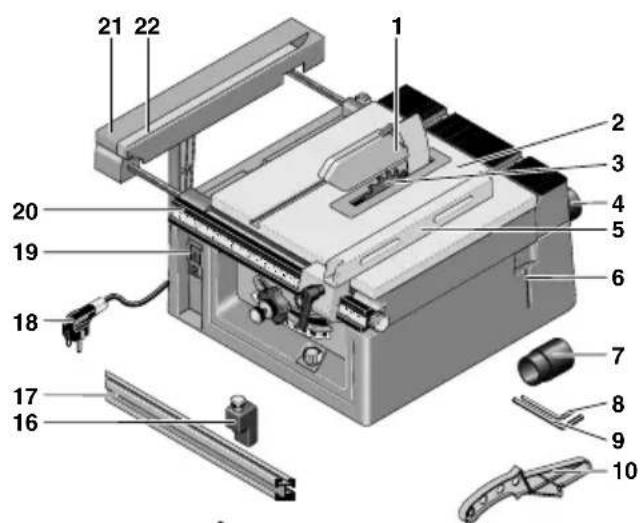

4. Lejant (sek. 1)

1. Testere biçagmuhafazasi
2. Testere tezgahi
3. Testere biçagi
   4.Toz emme baglantisi

4. Boy dayamasi

5. Anahtar bolmesi

6. Emis icin kaucuk destek
7. Alyen anahtar
8. Alyen anahtar
9. Itme cubugu
10. Aci dayama
11. Hassas ayar icin tirtili civata
12. Motor unitesi
13. Testere bicaig eigimi icin acili taksimat
14. Testere derinligi icin testere biçagí kaydirmasi
15. Sekistirma parçasi
16. Dayama Çiṭası
17. Elektrik kablosu
18. Ac-Kapat salteri
19. Boy dayaması icin taksimat
20. Cekilebilir testere üstlügu
21. Yardimci dayama

5. Teknik özellikler

Devir: 7000/dak

Testere biçagicapi maks. 85 mm

Kesim derinligi maks.: 25 mm

Testere bicaigi deligi: 10mm

Boşluk kaması kalınlıgi 1,2 mm

Olculer (mm olarak):

Genislik: 300 mm

Derinlik: 320 mm

Yukseklik: 170 mm (testere bicaj)

muhafazasi

ile yakl. 220 mm)

Motor:

Voltaj: 220/240 Volt, 50/60 Hz

Guc sarfiyati: 200 W KB 10 min

Gurultu seviyesi:

LPA 89,7 dB(A)

LWA 102,7 dB(A)

Titreşim

< 2,5 m/s

Yalinizca ev icinde kullaniniz

Cihazi ev copune atmayiniz

6. Testerenin kurulmasi

6.1.Paketten cikartma

Dikkat:

Cihaz ambalajlanirken, nakliye sirasinda zarar gormesini engellelemek icin nakliye emniyetleri takilmis oldugunu luffen unutmayiniz! Bunlarin devreye alma isleminden once sikuldugunden emin olunuz! Bu konuda talimati ve ozellikle takip eden bolum dikkatli bir sekilde okuyunuz!

Testerenin ic kismina kartondan bir nakliye emniyeti yerlestirolmistir. Devreye almadan once bunun cikartilmasi gerekir. Bu amaclare cihaz ust kisminin面目 yukari kaldirilacagi takip eden bolumde yazilidir.

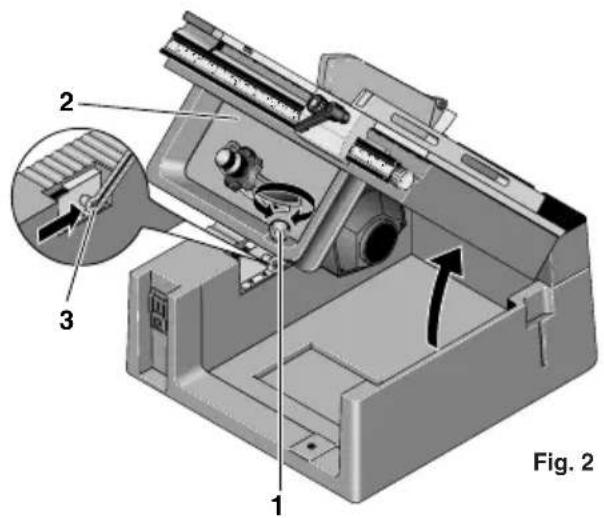

6.2. Gövde üst kismin acilmasi

1. Paketten cikartmak icin luften ambalaj kartonunu aciniz, testereyi dikkatli bir sekilde cikartiniz ve saglam bir zemin ustune koyunuz.
2. Tirtili civatayi 1 (sek. 2) sökünuz ve govde üst kismini 2 kaldiriniz.
3. Kilit mekanizmasini 3 yerine oturtunuz
4. Ik devreye almadan once, nakliye emniyeti saglayan kartenlari cikartiniz.
5. Ardindan destege ait kilit mekanizmasini 3 gevsetiniz ve govde ust kismi yeniden kapatiniz. Dikkat: Kapatirken ust kismi tutunuz! Ust kismi asagiduserse yaralanma tehlikesi vardir.
6. Tirtili civatayi 1 tekrar sikiniz.

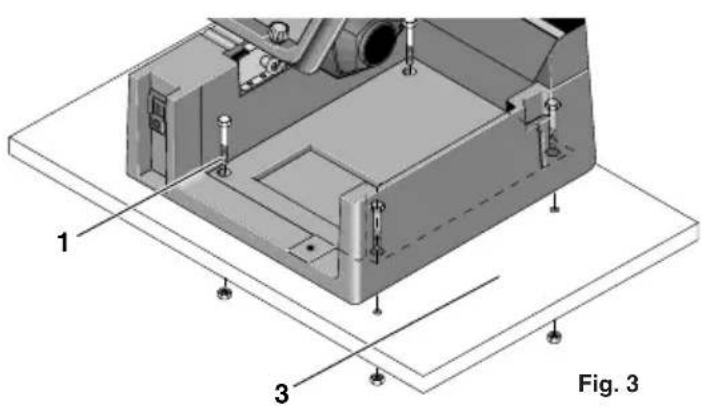

6.3. Testerenin sabitlenmesi

Testerenin esas olarak sabit ve duz bir zemin ustune, en iyisi aigir bir alltlik veya saglam bir tezgah ustune kurulmasi gerekir. Saglam tutus icin hassas dairesel testerenin zemine vidalanmis olmasi gerekir: Bu amaclga govde tabaninda icinden sabitleme civatalarin cevrildigi dort adet delik bulunur. Bilqi:

Güvenli ve kusursuz calisma ancak özenli bir sabitleme ile mumkündür! Lütfen asagidaki islemleri takip ediniz:

Dikkat!

Elektrik fisinincekili oldugundan emin olunuz!

1. Testere ust kismini aciniz
2. Kilit mekanizmasini yerine oturtunuz

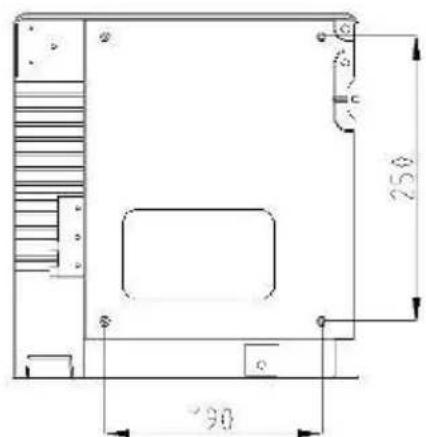

3. simdi govde tabaninda dort adet alti kosi delik gorebilirsiniz, bunlar dort civata deliginden taniyabilirsiniz, bakiniz sek. 3. Bunlar M5 alte kose somunlarin veya M5 civata kafalarinin yerlemsesi icin ongorulmustur. Amaca uygun olarak yeterli uzunlukta civatalar 2 icten, govde tabani deliklerine takilir ve bunlar daha once Altlik 3 icerisinde delinmis alan delikler icerisinden vidalar. Bunun icin gerekli delik mesafeleri icin delme sablonu kullanmaniz iyolur. Icinde olculerin de yazil oldugu bir taslak sek. 4'te bulunmaktadir.
4. Ardindan destege ait kilit mekanizmasini 3 gevsetiniz ve govde ust kismini kapatiniz.
5. Tirtili civatayi 1 (sek. 2) sikmayi unutmayiniz!

6.4. Testere bicaig muhafazasi

Hassas dairesel testereniz bir testere biçagmuhafazasiyla donatilmistir. Bu, kesim sirasinda yeterli oranda yukari kalkacak ve arindan yeniden baslangic pozisyonuna-donecek sekilde otomatik olarak tasarlanmistir. Ayrica ayarlanmislol Çesitli kesim derinliklerine de uyum saglar.

Dikkat:

Testere biçagmuhafazasi, onemli bir emniyet parças olup hicbir sekilde modifiye edilmemeli ve asla dokulmemelidir. Bu muhafaza olmadan testerenin kullanilmasi tehlikelidir! Testereyi kurken veya taşirken, ust testere biçagmuhafazasin daima dokru pozisyonda olmasina dikkat edilmelidir. Testere biçagin acikta kalan disleri nedeniyle ciddi bir yaralanma tehlikesi vardir!

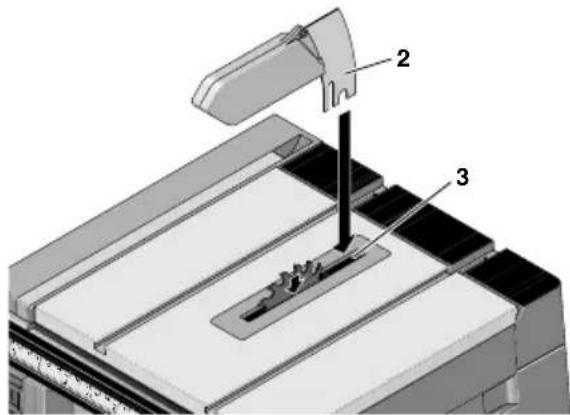

6.4.1. Testere biçagmuhafazasin boşluk kamasıya sabitlenmesi

Dikkat:

Paketlemete tekignige dair nedenlerden ottur testere biçagmuhafazasi, cihazin teslimat konumundaHENUZ boslukkamasiyla birlestirilmemistir. Fakat montaji cok basittir:

Dikkat!

Elektrik fisinincekili oldugundan emin olunuz!

1. Gövde üst kismini aciniz ve sabitleyiniz.
2. Lüftfen testere bicaaginin, tahrik ünitesine ulasmayi saglamak icin teslimat konumunda alt pozisyonda bulundugunu unutmayiniz. Aksi takdirde lüftfen "Testere bicaig seviyesinin ayarlanmasibolumundeki islemleri yapiniz.

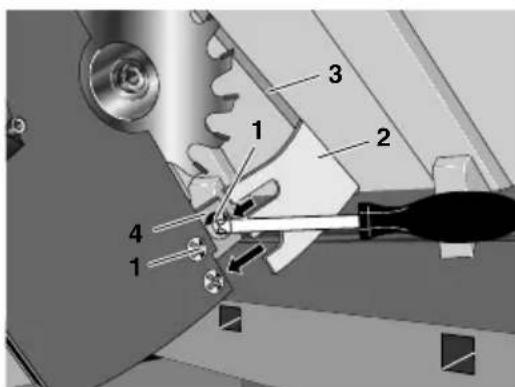

3. iki civata 1 (sek. 5 a) gevsek degilse eger, lutfen bir tornavidayla haficnce gevsetiniz. Turuncu renkli testere biçagimuhafazasini boşluk kamasıyla 2 birlikte testere biçagari aligi 3 icine itiniz ve kucuk sac mandal 4 arkasinatakiniz. Lutfen.Doğru oturmasina dikkat ediniz:Boşlukkamasinin uzun kismi (sek. 5 b) sonuna kadar üst iki civata üstunde yerlesiktir! Boşluk kamasinin mutlaka dokru oturdugundan emin olunuz! Ancak bundan sonra iki civatayi 1 sikiniz! Civatalari siki:tkan sonra,boşlukkamasinin saglam olup olmadigi neve testere biçaginin serbestdonup donmedigi lutfenbir kez daha kontrl ediniz.
4. Gövde üst kismini yeniden kapatiniz ve tirtilli civatayla sabitleyiniz.
5. Istediginiz testere biçagl pozisyonunu, "Testere biçagl seviyesinin ayarlanmasi" bolümunde ve devaminda açiklandigi sekilde ayarlayiniz.

7. Ayarlar

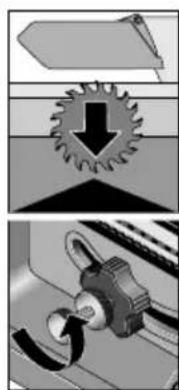

7.1. Testere biçagı seviyesinin ayarlanması

Kesim derinliginin ayarlanmasi icin testere bicaigi seviyesi ayarlanabilmektedir. Bu sayede kesim performansi optime editor, ayrca testere bicaigin serbest calisan kismindan kaynaklanabilecek yaralanma tehlikesi de azaltimis olur.

Dikkat!

Ayar calismalarisirasinda elektrifisiin cekili oldugundan emin olunuz!

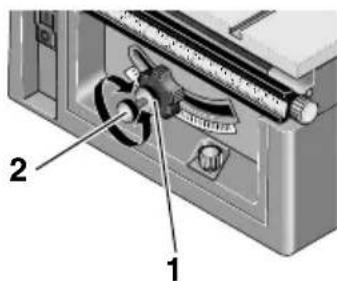

1. On kontrol paletindeki buyuk turtilli dugmeyi 1 (sek. 6) bir-kac tur cevirerek gevsetiniz
2. Kucuk turtilduğme 2 araciligiyla artik testere biçagl pozi-syonu ayarlanabilir: Saat yönunde cevrilmesi testere biçagini yukari, saat yönü tersine cevrilmesi asağl hareket ettirir.
3. Istenen pozisyona gelindiginde turtili duğmeyi 1 tekran sikiniz.

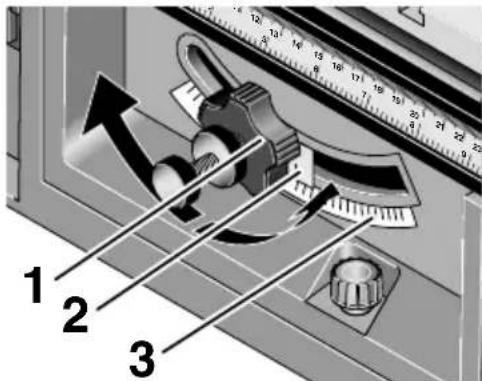

7.2. Testere biçagī eğiminin ayarlanmasi

Aci likesimlerin uretilmesi icin testere biaginin egimi ayarlanabilmektedir. Aci taksimat yardimiyla istenen deger ayarlanir veya okunur.

Dikkat!

Ayar calismalari sirasinda elektrik fisinin cekili oldugundan emin olunuz!

1. El tekerini 1 (sek. 7) gevsetiniz.
2. Testere bicaqini ek tekeriyle saqa ceviriniz.
3. Istediginiz aciyi, acili taksimat 3 uzerindeki isaret 2 yardimiyla ayarlayiniz veya okuyunuz.
4. Testere bicaigi konumunu el tekerini 1 sikmak suretiyle sabitleyiniz.

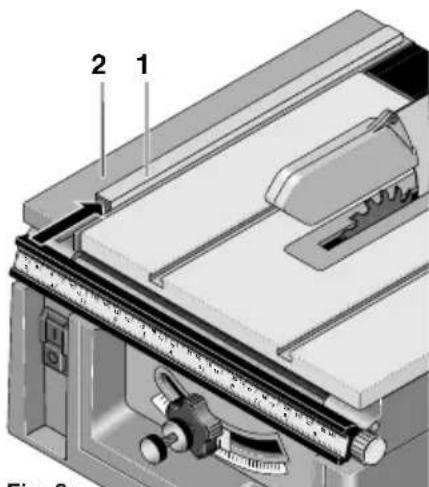

8. Cekilebilir testere tezgah

Dikkat!

Ayar calismalari sirasinda elektrik fisinin cekili oldugundan emin olunuz!

Buyuk is parcalarini da sorunsuz ve guvenli bir sekilde testere tezgahi ustune yerlestreibmek icin, tezgah disari cekilebiacek sekilde imal edilmistir. Disaricekme islemi cok basittir:

Lutfen dikkat ediniz:

1. Körí sarisi rengindeki dayama kenarini 1 (sek. 8 a) önden parmaginizla arkaya itiniz. Bu sayede yukari dokru hareket eder.

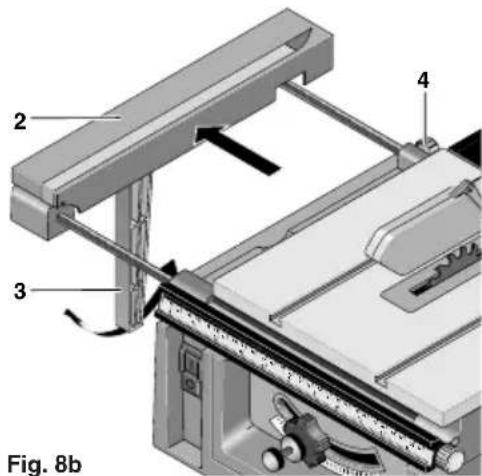

2. Bundan tutarak, testere tezgahini 2 istediginiz pozisyona cekiniz, bakiniz sek. 8 b. Gerektiginde kolla 3hte kleyiniz.
3. Kucuk tirilli civata 4 ile cekehilebilir testere tezgah gerektiginde istenen pozisyonda sikstinlabilir.
4. Dayama kenarini 1, diz bir yuzey olusacak sekilde yeniden baslangic pozisyonuna bastiriniz. Artik testereyle calisilabilir. Luffen dikkat ediniz: Dayama kenari, elbette boy dayamasindan daha buyuk is parcalari icin de kuljanilabilir.
5. Calisma sona erdikten sonra cekilebilar testere tezgahin 2 yeniden baslangic pozisyonuna itiniz. Gerektiginde dah a oncesinde kolu 3 yeniden yukari kaldiriniz.

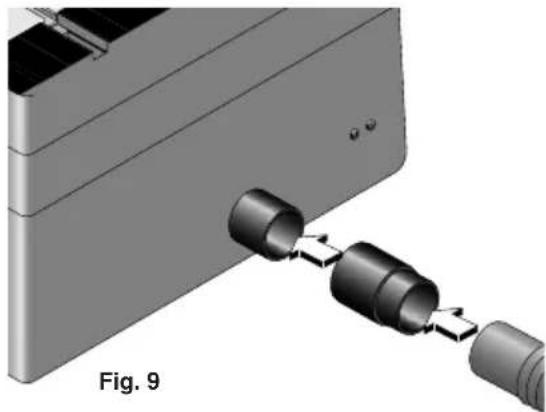

9. Toz emme

Hassas dairesel tezgahin arka tarafinda toz emisi icin bir destek bulunur, bakiniz sek. 9, buraya bir toz emicisi baglanir.

Calisirken bunun her zaman acik olmasi gerekir! Yalnizca, temiz bir calisma ortami sagladigi icin degil,aksine ayni zamanda testere ic parcalarin kesim tozu nedeniyle kirlnesini onledigi icin onemlidir.

Toz emme hortumu bu amaçla, grafekte gosterildigi gibi kaučuk adaptäre kolayca baglanir.

Bir ipucu:

Toz emme cihazi AS/E (Urun numarasi 27 032), toz emici testereyle birlikte açilip-kapatilabilir. Bu amaça, toz emicinin sebeke baglantisi kolayca AS/E uzerinden yapilir.

10. Dayamalarla calisma

10.1. Boy dayamasiya calisma

Boy dayamalari, dilenen sayida is parcasini, kesilecek malzemeyi her defasinda yeniden cizmeye gerek olmadan tam

esit genislikte (veya uzunlukta) uretmek icin vizgeçilmez yardimci malzemelerdir. Kesilecek malzeme, kesim islemisirasinda haficce bastirilarak boy dayaması boyunca hareketettirilir, boylece kasimi biten is parcasinin olcusu testere biçagile dayama kenariarasindaki mesafeye denk olur. Boy dayamasinin ayarlanması icin, istenmesi halinde govde on tarafindaki taksimat kullanilabilir: Isaretlemelerden birinde burada sonraki is parcasi olcusu okunabilir. Ancak bunun icin taksimatin tam olarak testere biçagina gore ayarlanması, baska deyisle "sifiranması" gerekmektedir. Nasil yapilacagia asagida aciklanmistir. Taksimat, dayamanin testere biçagina iner iki tarafinda kulanilmak üzere tasarlanmistir. Yani farkıkesim gorevleri sorun olusturmaz.

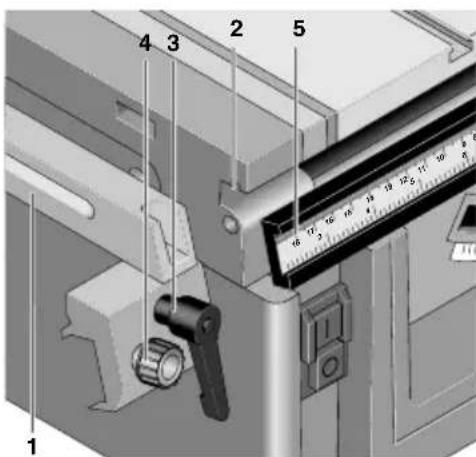

10.1.1. Boy dayamasinin yerlesteirilmesi vya cikartilmasi

Boy dayaması 1 (sek. 10 a) yandan (sagdan veya soldan) testere tezgahindaki kilavuza 2 yerleştilir veya bundançekilir. Lüften boy dayamasinin kaydirilmasi, yerleştilirmesi veyaçıkartilmasi sirasinda, Kol 3 ve turtili civata 4 gibi her iki sabiteme parcasinin gezetilmis olmasinin saglayiniz! Taksimat 5 sinirlarda done bilecek sekilde monte edilmistir. Dayamanin yerleştilirmesi sirasinda dokru oturmasina dikkat ediniz.

10.1.2. Boy dayaması kaba ayari

Kaba ayar, boy dayamasinin taksimat 5 (sek. 10 b) kulanilmadan kaydirilmasi pek cok durum icin yeterlidir. Luffen boy dayamasinin kaydirilmasi sirasinda, Kol 3 ve tirtill civata 4 gibi her iki sabitleme parcasinin gevsetilmis olmasini saglayiniz! istenen pozisyon elde edildiginde boy dayamasi, tirtill civatan 4 sikilmasi ve arindan kolun 3 sikistirilmasi araciligiyla sabitlenir.

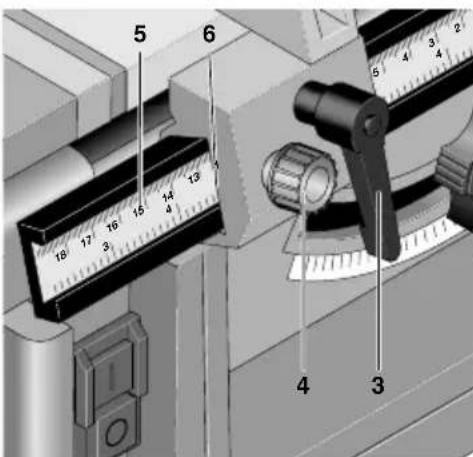

10.1.3. Boy dayamasinin taksimat yardimiyla ayarlanmasi

1. Lüften boy dayamasinin kaydirilmasi icin, Kol 3 ve turtil civatanin 4 gezsetilmis olmasina dikkat ediniz.
2. Artik boy dayaması taksimat 5 kullanıRAR kilavuzu iceri-sinde kaydirilması mümkündür. Bu pozisyon, sol on dayama konarindan 6 okunur, bakiniz sek. 10 c. Dikkat: Okunan değer, yalnizca taksimat 5 dokru "sifir konum"da ise dokrudur! Taksimatın dokru sifir ayan, "Dayama taksimatin ayarlanması" bolümunde aciklanmistir.
3. Tirtili civatan 4 sikilmasi ve ardindan kolun 3 sikistirilmasi saysinde boy dayamasini sabitleyiniz.

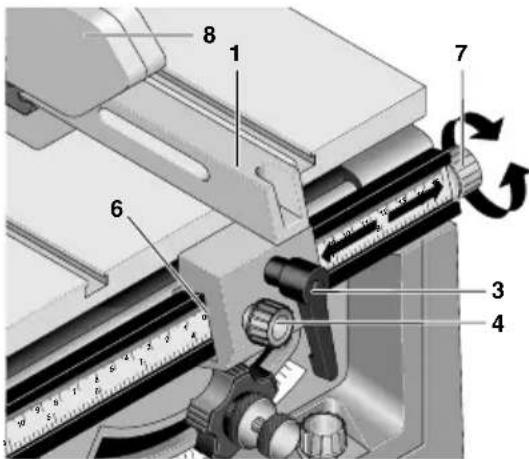

10.1.3.1.Dayama taksimatinin ayarlanmasi (sifir konumu)

Taksimati 5 boy dayaması icin güvenilir sekilde kullanabilmek icin, bunun pozisyonunun.Once testere bicağinda ayarlanması, baska deyisle "sifirlanması" gerekir. Bu ilem, baska kalınlukta bir testere bicağile degistirildikten sonra vya tirtili civatada 7 (sek. 10 d) dayama hassas ayari (bakiniz "Boy dayaması hassas ayari" bolümü) yapildiktan sonra mutlak gereklidir.

Dikkat!

Ayar calismalari sirasinda elektrik fisinin cekili oldugundan emin olunuz!

1. Kolun 3 ve turtil civatanin 4 gevsetilmis olmasini saglayiniz.
2. Boy dayamasini 1, sol kenarindan 6 taksimatin "0" isaretlemesi (yaplacak gorevin gerektirdigi sekilde secerek, testere biçagin sāginda veya solunda) üzerine sek. 10 d'de gosterildigi gibi itiniz ve bu konumda tṛttī civilayi 4 skiniz.
3. Hassas ayar duğmesini 7 cevirmek suretiyle, taksimatı, üstunde sabitlenmis olan boy dayamasıyla birlikte, boy dayamasınin testere bicağina donuk tarafa tam testere bicağina temas ettişi pozisyonuna getiriniz. Lütfen bunun icin gerektiginde testere bicaği muhafazasin 8 dikkatli bir sekilde kaldiriniz!

Simdi testere bicaigile "0" dayamasiarasindaki mesafe taksimatta gosterildigi gibidir.

Dayama simdi taksimat yardimiyla, "Boy dayamasinin taksimat yardimiyla ayarlanmasi" bolumunde aciklandigi gibiogrultulilir: Taksimat uzerinde okunan deger, artik tam olarak boy dayamasitestere biçagimesafesine ve bu sayede is parcasinin istenen genisligine karstlik gelir.

Dikkat:

Taksimatin, sifir konumu ayarindan once, sol dayama kenari taksimatin "0" pozisyonuna erismeden once boy dayamasinin coktan testere bicağina carpti bir pozisyonda bulunmasi ihimali vardir. Bu durumda taksimat pozisyunjuhassas ayar dugmesi 7 ile kolayca duzeltiniz.

10.1.4. Boy dayamasi hassas ayari

Kesim isleminden sonra, ozenli ayar yapilmasina ragmen, istenen genisiigi elde etmek icin dayama pozisyonunda kucuk bir degisiklik yapilmasi gerektiginde, dayama hassas ayar dugmesi 7 ile istenen yonde kucuk bir miktar dondurule bilir, bakiniz sek. 10 d. Lutfen dikkat ediniz: Tam bir tur cevrilmesi dayamay! 1 mm hareket ettirir!

Dikkat: Bu islem sirasinda daima kolun 3 gevsetilmis ve tirtili civatanin 4 siklmis olmasi gerekir. Ayar yapildiktan sonra kesim icin dayamanin yeniden kol 3 ile sabitlenmesi gerekir!

10.2. Yardimci dayama

Daha buyuk is parçalarin da sorunsuz bir sekilde kesebilmek icin yardinci dayama ile calisir. Bunun icin once, testere tezgahin, "Cekilebir testere tezgahi" bolümunde açıklandigi sekilde cekilmesi gerekir; ancak daha sonra dayama kenari "iceri bastirma" ile yaniden sekilebirparca icine "indirilmaz", aktine öylece disarida kalir.

Testere biçagina olan mesafeyi testere genisligi belirler, bunun da testere biçagini iceri veya disari hareket etttim mektarina gore cesitlendirilmesi mumkundur. Kesim icin dayamayi her zaman tirtili civatayi sikmak suretiyle sabitleyiniz. Bakiniz sek. 8 b.

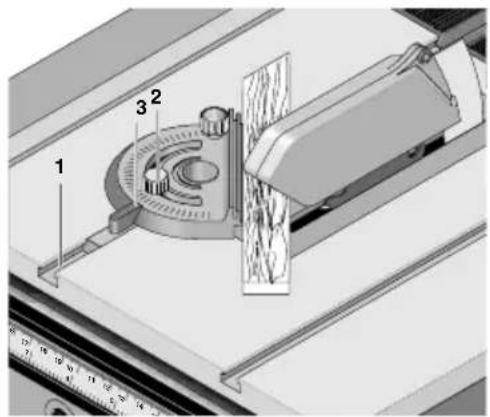

10.3. Aci dayama

Örneğin acili kesilmiş bir tahta veya acili kesilmiş bir Çiţa gerektigiinde, bunu acili dayama yardimyla yapilmasi mumkundür. Bu, kendisine ait kilavuzlar icinde,{nasil gerekliyse testere biçagınin ya sagindan ya da solundan hareket eder.

1. Aci dayamayi kilavuz 1 incinde testere biaginin sugina ya da soluna yerlestiriniz, bakiniz sek. 11.
2. Tirti civatayi 2 gevsetiniz, istenen acyi taksimattan 3 ayarlayiniz ve tiriti civatayi yeniden sikiniz.

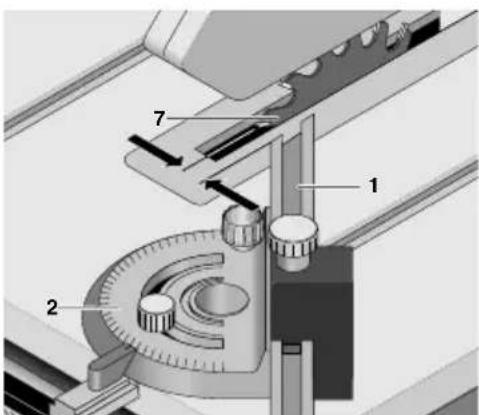

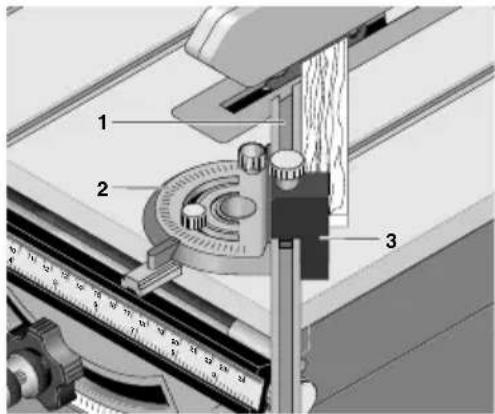

10.4. Aci dayama icin sikistirma parcal dayama citasiyla calisma

Örn.;cok sayida ayni uzunlukta aci li cita kesilecegi zaman idealdir, bakiniz sek. 12. Bu amacla dayama citasi 1 acili dayama 2 ile birlestirilir. Sikistirma parcasi 3 boy dayaması olarak kullanilir.

10.4.1. Montaj ve ayar

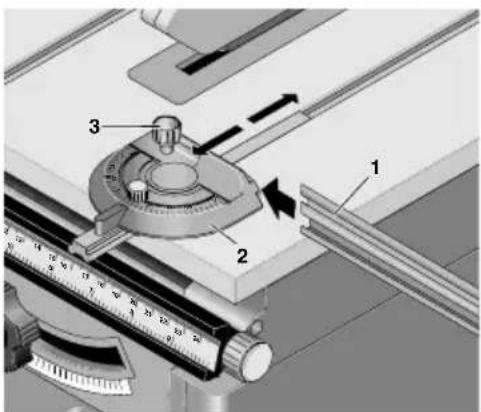

Dayama Çiṭasini 1, açili dayamanin 2 kilavuzu İçine itiniz (bakını sek. 13 a/b) ve birlikte testere tezgahi kilavuzu İçine yerleştiniriz. Dikkat: Tırkıncı vata "gevşek" pozisyonda bulunmaldir, aksi takdirde dayamanin iceri sürülmesi mümkınl olmaz.

1. Aciyi ayarlamak içın tırlı civatay 4 gezetiniz ve taksı-. mat 5 üzerinde istediğiniz degeri ayarlayiniz. Tırlı civatay 4 tekrar sikiniz. Dayama Çiṭası 1 pozisyonunu ayarlayiniz ve tırlı civatay 3 sikmak suretiyle sabi tleyi-. niz.
2. Dikkat: Lüften, dayama Çiṭasın 1, acili dayama yuvasi,—inde dokru oturduğuna ve dayama Çiṭası sonu ile testere bicağl 7arasinda yeterli mesafe olduğuna mutlaka dikkat ediniz. Her halükarda, testere kapalıken ve elektrik fişiçekiliyken deneme yapıniz ki, dayama Çiṭası—hebir sekilde testere bicağına veya testere bicağı muhafazasina temas etmesin, bakıniz sek. 13c!

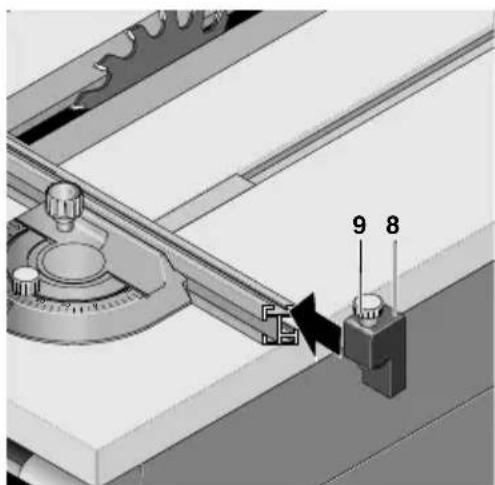

3. Sikişirma parcasini 8, dayama Çiṭası kilavuzu İçine yerleştiniz (Şek. 13 d) ve pozisyonu istenen is parcası uzunluguna®, alarak belirleyiniz. Lüften dikkat ediniz: Alti kose somun dayama kilavuzu®,inde calisir! Tırkıci civata 9 araciligiyla sikişirma parcasini sabitleyiniz.

Kesim sirasinda, kesilecek malzeme dayamaya itilir ve bundan sonra sek. 12'de gosterildigi gibi kesilebilar.

11. Kesim

Dikkat:

Hassas dairesel testereniz oluk (iŞ parçasi icinde biten kanal) acmak icin kullanımamaldir! Kanal veya yarık acmak icin mutlaka Proxxon kanal frezeleme tertibatı ( Ürün numarası 28736) kullanıniz.

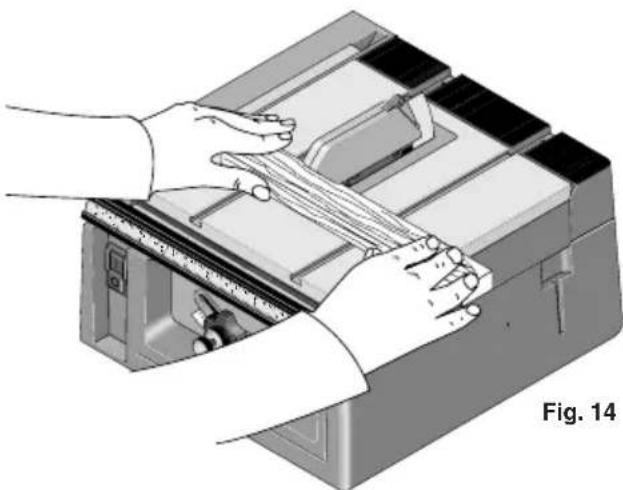

Lütfen ist parcasini testere tezgahi ustunde Sek. 14'te gosterildigi gibi tutunuz. Vereceginiz pasoyu malzeme, testere biçagí ve ist parcasinin kalinligina uygun olarak ayarlayiniz! Sert malzemeler,ince disli testere biçaklari ve kalin ist parca

larjumusak malzemelere, kalin disli testere biçaklari ve daha ince is parçalari gibi fazla pasoya "dayanamaz".

Daha kucuk is parçalari ileyecekeniz eger, birlke verilen itme cubugunu sek. 15'te gosterildigi gibi kullaniniz. Bu sayede ellerinizin, donen testere bicağina cok yaklasmasini ve bu sayede yaralanma tehlikesini azaltabilirsiniz:

Calisirken itme cubugunu her zaman elinizin alto balundurunuz!

Lutfen dikkat ediniz:

• Yalnizca hasarsiz testere biçaklari kullaniniz.
• Bakim ve onarim calismalari icin daima fişi prisden cekiniz.
  Cihazi asla kendi basina calisir vaziyette birakmayiniz.

Kesim sirasinda is parcasini calisma tezgahina dokru bastiriniz, hassas bir sekilde ve az kuvvet uygulayarak ilerletiniz, calisma tezgahina daha fazla, testere biçagina daha az kuvvet uygulayiniz. Testere biçagicok ince ve disler hassas oldugunda ya da is parcasi cok kaln oldugunda is parcasini yavaşbir sekilde testere biçagina surünuz.

11.1. Kesim icin genel tavsiyeler

Iyi sonuc alabilmek icin lufen asagidaki noktalara mutlaka dikkat ediniz:

• Kesim sirasinda is parcasini calisma tezgahina dokru bastiriniz, hassas bir sekilde ve az kuvvet uygulayarak ilerletiniz, calisma tezgahina daha fazla, testere yapragina daha az kuvvet uygulayiniz.
• Is parcasin testere tezgahi uzerinde saglam durmasina dokkat ediniz (kiymik veya talas olmamali)
  Vereceginiz pasoyu testere yapragi, hiz ve is parcasinin malzeme ozelliklerine uygun olarak ayarlayiniz.
• Testere yapragi cokince ve disler hassas oldugunda ya da is parcasikoc kalin oldugunda is parcasini yavaa bir sekilde testere yapragina surunuz.
• Yalnizca hasarsiz testere yapraklari kullaniniz!
  Cihazi asla kendi basina calisir vaziyette birakmayiniz!
• Kesim;cizgisini ozenle isaretleyiniz!
• Aydinlatmanin iyolmasini saglayiniz!
  Her zaman toz emisi bagligyken calisiniz!
• Lüften gerekli oldugunda, is parcasin itmek icin birlikte verilen itme cubugunu kullaniniz

12. Testere bicaiginin degistirilmesi

Fabrika ciki testereniz, 24 di se sahip ve 80 mm capta sert metal donaniml bir testere biagile donatilmistir. Bu, en sik karilasilan "kesim gorevleri" icin cok uygundur, cesitli malzemelerde temiz kosim yapilmasini garanti eder ve uzun bir omur olmasini saglar. Elbette sonsuza kadar dayamaz: Maruz kalinan kosullarin zorluguna bagli olarak asinir: Testere biagik korlesir, is pargasini itmek icin daha fazla kuv

vet gerekir ve kesim kalitesi kotulesir, makinenin mekanik donanimina gereksiz yere fazla yuk biner.

Bu durumda testere bicaigin yenisiye degistirme zamani gelmis demektir. Ayni sekilde, belirli gorevler icin baska bir testere bicaigi tipi kullanilmasi gerekli olabilir (ayrica bakiniz "Dogru testere bicaigin secilmesi bolum), ki bu durumda standart bicaik ile degistirilmesi zorunlu olur:

Calisma adimlari dogal olarak esitlenmelidir.

1. Elektrik fisini cikartiniz!
2. Testere bicaagini, "Testere bicaig seiyesinin ayarlanmasi" bolumnde aiklandigi sekilde asaig dogrceviriniz.
3. Govdeyi Bolum 6.2 icinde aci klandigi sekilde aciniz.
4. Civatayi 1 (sek. 16 a) gezsetmek icin, testere bicağınin 2 monte edilmis olduğu milin bloke edilmesi gerekir. Bunun icin, birlikte verilen allen anahtarlardan kucuk olani 3, testere tezgahinda kucuk delik 4 icindenGPCirilir ve burada testere bicağı milindeki enine bir delik icindenGPCirilir, sek. 16 b. TGerektiginde bu deligi, testere bicağı elle cevrilmek suretiyle bir parca "aranması" gerekir. Bir ipucu: TBu islem sirasinda testere bicağı oldukca yukari ayarlanmı olması ve ancak sabitleme deligi bulunduktan sonra icinde allen anahtar takiliyken, bu sayede civataya 1 tam olarak erisimnesini saglamak icin gerektiginde bir miktar asagı indirilmesi tavsiye edilir.
5. Iki allen anahtardan buyuk olani kullanarak silindir baslcivatay 1 gevsetiniz, soskunuz ve pul 5 ile birlikete cikartiniz.

Dikkat:

Testere biçàgī disleri, biçak asinmiş olsa dahi halo keskindir! Yaralanma tehlikesi!

1. Eski testere biçagini yukari cekerek Çi Kartiniz ve testere biçagl açıkıgindan yeti biçagl mil üstune yerleştiniriz. Testere biçagl deligiin mil kisminda dokru bir sekilde oturmasina.dkkkat ediniz!
2. Açıkliklarin (1 ve 2) ayın yöne bakması/DDKKat ediniz!
3. Ayni sekilde pulu 5 silindir basl civatayla 1 yeniden takiniz ve sikiniz. Testere milinin, hala kucuk allen anahtarla bloke edilmis olmasina dikkat ediniz.
4. Sabitlemeyi gezsetiniz, cihaz ust kismini yeniden asagir indiriniz ve tirtlli civata ile kilitleyiniz.

12.1. Dogru testere biçagimin seçilmesi

Dikkat:

Lüften testere bicağını seçerken, mutlaka azami izin verilen devrin testerenin rolanti devrine yeterli olmasına dikkat ediniz.

Yalnizca Proxxon original testere biaklar kullaniniz.

Uygun testere biçagınin seçilmesi calisma sonucuna buyuk etkide bulunur: Bu sirada, is parçasi malzemesi, zorlanma ve istenen sonuca ait kalite gibi;cok ceşiti özellikler dikkate alınmalidir. Bunun,—in, Proxxon'da makinen calistirilabileceşi 4 farkl'testere biçagvdır:

Super-Cut

085× 0,5× 10mm

Daha yumusak ahsaplar ve plastikler icin uygundur

Urun numarasi 28 731

36 dis, sert metal donanimi Ø 80 x 1,5 x 10 mm, Balsa ahflap, kontrplak, yumuflak ahflap, cam-elyaf takviyeli platinler, sert ahflap, polikarbonat, plastik ve aluminyumda kullanim icin idealdir Ürün numarası 28 732

24 dis, sert metal donanimi Ø 80 x 1,5 x 10 mm Aluminyum, sert ahflap, talafi plakaları, plastik icin Ürün numarası 28 734

Elması bilçak Ø 85 x 0,7 x 10 mm Özel olarak seramik parçaların ve cam-elyaf takviyeli plakaları kesmek icin Ürün numarası 28 735

13. Bakim ve onarimal:

Dikkat:

Her turlu temizlik, ayar, bakim veya onarim isleminden once elektrik fisini cekiniz!

Cihaz duzenli temizlik (aşaqi bakiniz) ilemi harç olmak Üzerebakimsizdir.

Onarimlari yalnizca yetkili uzman personel, ya da daha iyisi PROXXON merkez servisi araciligiyla yaptiriniz! Asla elektrikli parcalari onarmayiniz, aktine sadece PROXXON orijinal parcalari ile degistiriniz!

13.1. Gövde temizligi

Uzun bir kullanim ömrü icin makineyi her kullanimdan sonra yumusak bir bez, el supürgesi veya FIRCA ile temizlemenizi tavsiye ederiz. Elektrikli supürge kullanilmasi da tavsiye edilir.

Gövdenin dis temizligi isy yumusak ve gerektiginde nemli bir bezle yapilabilir. Bunun icin yumusak bir sabun veya uygun baska bir temizlik maddesi kullanilabilir. Plastik govdeye zarar verebileceginden dolayi gozelti veya alkol iceren temizlik maddeleri (ornegin benzin, temizlik alkollervi.) kullanmamizi tavsiye ederiz.

Toz emisiyle calistirilmasina ragmen, cihaz icinin temizlenmesi gerektiginde, luften cihaz ust kismini aciniz ve cihaz icini elektrikli supurgeyle temizleyiniz.

13.2. Cihaz icinin temizlenmesi

Dikkat!

Asla temizlik icin basinclı hava kullanmayınüz! Ince ahsap tozu motor icine veya elektrikli parçalara yapişabilir ve makinenin guvenilirigiini ve emniyetini olumsuz etkileyebilir!

1. Elektrik fisinin cekilmis oldugundan emin olunuz!
2. Gövde üst kismini aciniz (ayrica bakiniz Bolum 6.2 "Paketten cikarma")
3. Cihaz içini elektrikli supürgeyle temizleyiniz
4. Gövde üst kismini kapatiniz ve sabitleyiniz.

13.3. Disli kayisin degistirilmesi

Motordan testere biçagī miline kuvvet aktarimi bir disli kayı
araciligiya yapilir. Uzun ömūlū olmasina ragmen, makine
yogun kullanildiğnda, uzun bir isletim suresinden sonra
bunundehyşistirlimesi gerekebilir. Bu islem burada
açiklanmistir. Emin olmadıniz durumlarda, lüften testereyi
merkezi servisimize gonderiniz.

1. Elektrik fisinin cekilmis oldugundan emin olunuz!
2. Testere bicaagini, "Testere bicaigegiminin ayarlanmasi" bolumunde açiklandigi sekilde yakl. 40^ egime ayarlayiniz
3. Gövde üst kismini, Bolum 6.2 icinde açiklandigi sekilde aciniz
4. Mili kucuk allen anahtarla Bolum 12 icinde açiklandigi sekilde bloke ediniz
5. Yildiz basl civatay 1 (sek. 17) sokunuz. Rondelayi 2 cikariniz.
6. Disli kayisı 3*cikartiniz ve yeti disli kayisı takiniz. Gerektiginde tahriki kayis kasnaklarinda yeti disli kayis.Doğru oturana kadar hafifice ileri-geri ceviriniz.
7. Rondelayi 2 yeniden yerleştiniz ve yildiz basl civata 1 ile yeniden sikiniz.
8. Gövde üst kismini yeniden kapatiniz ve testere bicağe egimini istege gore dizeltiniz.
9. Devreye almadan once mili bloke etmek icin kullanilan allen anahtarin cikartimasa dikkat ediniz.

14. Atiga ayirma

Lütfen cihazı normal cogniine atmayiniz! Cihaz icerisinde geridonusummumkun parcalar vardir. Bu konuyla ilgili sorularinizi lufen cognop toplama kurulusuna vya diger belediye kurumlarna yoneltebilirsiniz.

15. CE beyani

Cihazin adi: Hassas dairesel testere FET

Isbu belgeyle, belirtilen urunlerin asagidaki AB yonergelerinin kosullarina uygun oldugunu bildiriz:

AB - Düşuk gerilim direktifi 73/23/AET-93/68/AET

Uygulanan normlar: DIN EN 61029-1 / 12.2003

DIN EN 61029-2-1/12.2002

AB Elektromanyetik

uyumluluk direktifi 89/336/AET

Uygulanan normlar: DIN EN 55014-1 / 09.2003

DIN EN 55014-2/08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3/06.2006

AB Makine direktifi 98/37 AET

Uygulanan normlar: DIN EN 61029-1 / 12.2003

DIN EN 61029-2-1/12.2002

Tarih: 11.01.07

Imza:

Ad: Jorg Wagner

Imzayi atanin gorevi: Geliistirme ve Konstruksiyon

p||q||e|z|es|j
