KULLANIM KILAVUZU MBS 240E PROXXON

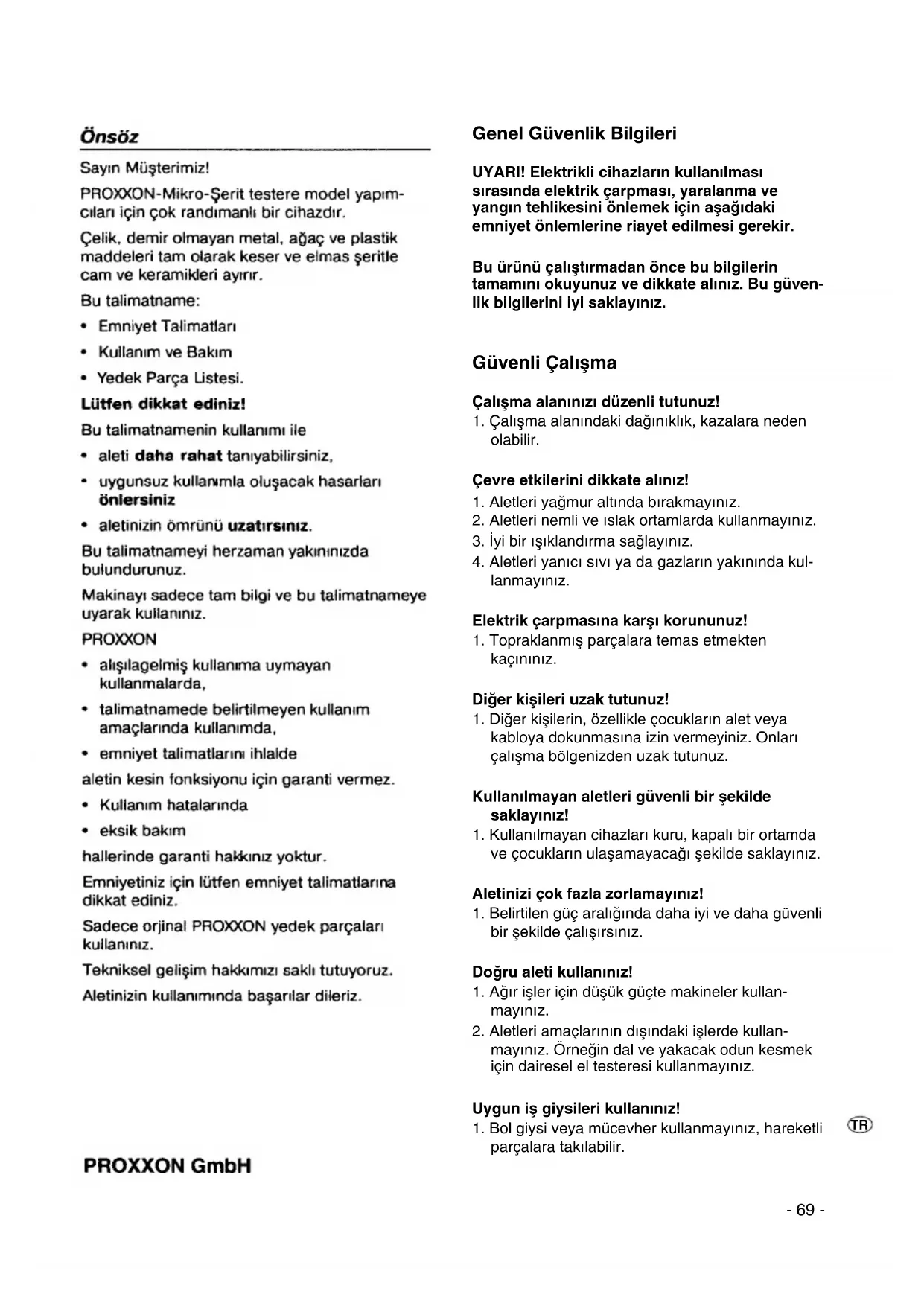

PROXXON-Mikro-Serit testere model yapim-cilan icin cok randimanl bir cihazdir.

Celik, demir olmayan metal, açaç ve plastik maddeleri tam olarak keser ve elmas seritle cam ve keramikleri ayirir.

Butalimatname:

Emniyet Talimatli
Kullanim ve Bakim
Yedek Parca Listesi.

Lüften dikkat ediniz!

Bu talimatnamenin kullanimi ile

• aleti daha rahat taniyabilirsiniz,
• uygunsuz kullanmla olusacak hasarlari onlersiniz
• aletinizin Ömrūnū uzatirsiniz.

Bu talimatnameyi herzaman yakininizda bulundurunuz.

Makinayi sadece tam bilgi ve bu talimatnameye uyarak kullaniniz.

PROXXON

• alisilagelmis kullanima uymayan kullanmalarda,
• talimatnamede belirtilmeyen kullanimamaclarinda kullanimda,
• emniyet talimatlarini ihlalde

aletin kesin fonksiyonu icin garanti vermez.

Kullanim hatalarinda
- eksik bakim

hallerinde garanti hakkiniz yoktur.

Emniyetiniz icin lutfen emniyet talimatlarna dikkat ediniz.

Sadece original PROXXON yedek parçaları kullaniniz.

Tekniksel gelisim hakkimizi sakli tutuyoruz.

Aletinizin kullanminda basarilar diteriz.

PROXXON GmbH

Genel Güvenlik Bilgileri

UYARI! Elektriklci cihazlarin kullanilmasi sirasinda elektrik carpmasi, yaralanma ve yangtin tehlikesini onlemek icin asaigidaki emniyet onlemlerine riayet edilmesi gerekir.

Bu urunu calistirmadan once bu bilgilerin tamamini okuyunuz ve dikkate aliniz. Bu guvenlik bilgilerini iyi saklayiniz.

Güvenli Çalıma

Calisma alaninizi duzenli tutunuz!

1. Calisma alanindaki daginiklik, kazalara neden olabilir.

Çevre etkilerini dikkate aliniz!

1. Aletleri yagmur aktinda birakmayiniz.
2. Aletleri nemli ve ilesk ortamlarda kullanmayiniz.
3. Iyi bir isiklandirma saglayiniz.
4. Aletleri yanici sivi ya da gazlarin yakininda kulanmayiniz.

Elektrik carpmasina karşi korununuz!

1. Topraklanmis parçalara temas etmekten kacininiz.

Diger kisileri uzak tutunuz!

1. Diger kisilerin, özellikle Çocukların alet vya kabloya dokunmasina izin vermeyiniz. Onlari calisma bolgenizden uzak tutunuz.

Kullanilmayan aletleri güvenli bir sekilde saklayiniz!

1. Kullanilmayan cihazlari kuru, kapali bir ortamda ve tocuklarin ulasamayacagi sekilde saklayiniz.

Aletinizi cok fazla zorlamayiniz!

1. BelirtilenGPCaraliginda daha iyi ve daha guvenli bir sekilde calisirsiniz.

Dogru aleti kullaniniz!

1. Aigr isler icin dusuk gunte makinerer kullanmayiniz.
2. Aletleri amaclarinin disindaki islerde kullanmayiniz. Orneegin dal ve yakacak odun kesmek icin dairesel el testeresi kullanmayiniz.

Uygun is giysileri kullaniniz!

1. Bol giysi veya mucevher kullanmayiniz, hareketli parcalara takilabilir.

TR

1. Açık havada calisirken altı kaymayan ayakkabik kullanilmasi onerilir.
2. Saçınüz uzunsaacificı kullaniniz.

Koruyucu techizat kullaniniz!

1. Koruyucu gozluk takiniz.
2. Toz olusmasina neden扩容 islerde koruyucu maske kullaniniz.

Toz emme duzenegini calistiriniz!

1. Toz emme ve yakalamaduzeneklerine baglantivarsa,bunlarinbagli oldugundan vekullanildigindan emin olunuz.

Kabloyu amaci disindaki islerde kullanmayiniz!

1. Fisi prisden cekmek icin kabloyu kullanmayiniz. Kabloyu sicutan, ya'dan ve keskin kenarlardan koruyunuz.

Uzerinde calisilan parcayi saglama aliniz!

1. Uzerinde calisilan parcayi sabit tutmak icin germe tertibatlari veya mengene duzenekleri kullaniniz. Bu, elinizle tutmaktan daha guvenli olacaktir.

Anormal durus pozisyonlarindan kaçıniniz!

1. Her zaman güvenli bir durus pozisyonunda oldugunuzdan emin olunuz ve dengenizi次会议。

Aletinizin bakimini özenle yapiniz!

1. Aletlerinizi daha iyi calismak icin keskin ve temiz tutunuz.
2. Alet degisikligi konusundaki bakim kural ve bilgilerine uyunuz.
3. Aletin kablosunu duzenli olarak kontrl ediniz ve hasar durumunda yetkili bir uzmana degistirtiniz.
4. Uzatma kablosunu duzenli olarak kontrol ediniz ve hasar durumunda degistirtiniz.
5. Tutamaklari kuru ve yag ya da gresten temiz tutunuz.

Fişi prizden cekiniz!

1. Alet kullanilmadiğnda, bakimdan once ve Örnegün testere bicağı, matkap veya freze gibi alelerin degişirilmesi sirasinda fişi prisden cekiniz.

Aletin anahtararini takili birakmayiniz!

1. Calistirmadan once daima anahtar ve ayarlama alelerinin cikartilmis olup olmadigi n kontrol ediniz.

Istenmeden calistirilmasin onleyiniz!

1. Salterin, fiS prize takilirken kapali oldugundan emin olunuz.

Açık havadakiuzatma kablosu.

1. Açık havada sadece izin verilen ve bunu gozte- ren etiketlerle isaretlenmis olan uzatma kabol- larini kullaniniz.

Dikkatli olunuz!

1. Ne yaptıgüniza dikkat ediniz. Çalışmaya mantık bil sekilde baslayınüz. Yorgun olduğunuzda aleti kullanmayınüz.

Aleti olasi hasarlara karst kontrol ediniz!

1. Aleti kullanmaya devam etmeden once koruyucu tertibatlarin ve hafif hasarli parçalarin kusursuz ve amacina uygun bir sekilde calisip calismadigi kontrol edilmelidir.
2. Hareketli parçaların kusursuz bir seksilde calisip calismadiklari ve sikişp sikismadikları veya parçaların hasarl olup olmadigi nki kontrl ediniz. Aletin kusursuz bir sekilde calismasini是我国的名城，位于今哈密尔克萨斯州。
3. Kullanim kilavuzunda aksi belirtilmediigiSurece, hasar gormus koruyucu duzenekler ve parçalar yetkili bir servis tarafindan onanilmali veyadehyi degistirilmelidir.
4. Hasarli salterin bir musteri servisi tarafindan degistirilmesini saglayiniz.
5. Salterini açip kapamanin mümkün olmadigi aleleri kullanmayıniz.

DIKKAT!

1. Farklı kullanim aletleri ve aksesuar alan kullanilmasi yaralanmanız neden olabilir.

Aletinizin uzman bir elektrikçi tarafindan onarilmasini saglayiniz!

1. Bu alet, geçerli güvenlik kurallarina uygundur. Onarimalr sadece uzman bir elektrikci tarafindan, orijinal yedek parçalar kullanırar,—geçekleşirilmelidir; aktı takirde kullanınin yarıalanması)—soz konusu olabilir.

Fihrist

1 Kovan kapa
2 Tutturma vidasi
3 Kovan
4 Ayar vidasi
5 Sikiistirma vidasi
6 Yonlendirme cubugu
7 Testere agzika paga
8 Testere yapraqi yonlendirmesi
9 Testere yapraqi
10 Calisma tezgah
11 Baglanti destegi
12 Cihaz tabani
13 Ayarlama duğmesi
14 Cihaz salteri
15Diyagram

Makinann tarifesi

Mikro-Serit testeresi MBS 240/E celiigi, demir harici metalleri, aagci ve kunstofu ve elmas seregidi ile donatildiginda cam ve seramigi de keser.

MBS 240/E, en uygun is sonuclarini elde et mek amaciyla dokru serit hizini ayarlamak icin elektronik devir sayisi duzenlemeli, 230 Voltmotoruna sahiptir.

Calisma tezgahin 0' ile 45^ arasinda her aciya gore ayarlanmasi temiz ve tam kesim saglar.

Diyagram bir cok materyelin ayar bolumunu gosterir.

Mikro-šerit testeresi ilaveten bir smi soğutma tesisati ile donatilabilir.

Biz orjinal PROXXON-yedek testere yaprakarini tavsiye ediyoruz.

Teknik bilgiler

Nominal gerilim: 220-240 Volt 50 Hz

Aliş Güci: 85 Vat

Serit hizi: 120-150m/dak kademesiz ayar

Sadece evde kullanim:

Kisa sure calisma: KB 15 Dak

Koruma turi:

IP 25

Gurultu olusumu:

≤ 70 FbD(A)

Ebadlari:

Calisma masasi: 200x200mm

sallanabilir 0^ - 45^

Ciknti:

150 mm

Yukseklik geci:

azami 80 mm

Testere yapragi

olcusu: 1065 x 3'den 6 mm'ye kadar

Sirf kuru odalarda kullan im icin

Makina'nin geridonusumunuev artiklari

üzerinden yapmayin.

Cihazin kurulmasi

Tehlike!

1. Mikro-serit testeresini ambalajindan cikariniz ve techizatin tamam olup olmadigi kontrl ediniz.

CihaziHeniz230Voltsebekeyebaglamayiniz

Bilg:

Emniyet gerekçesyle cihaz 5 adet açaç vida ile saglam bir calisma tezgahina vidalanmaldir (resim 2).

Testere yapraginin yerleşmesini ve gerilmesini kontrol ediniz

BigF

Serit testeresi fabrika cikisi bir 1065 x 0,4 x 5 mm (14 Z) testere yapragi ile donatilmisir.

1. Kovan kapağınin 2 (resim 1) dört adet icten altı koseri vidalarini dokunuz ve kapaşi karkiniz.
2. Testere yapragün alt serit yatağina 1 (resim 3) oturması kontrol ediniz. Yatak olugu tam dikey ayarlanmı olmalidir. Serit yatagün, sikişirma vidası (2) gezşeterk ayarlayıniz.
3. Aluminyum, metal, cam, fayans vb keserken 1 (resim 4) nolu tablayi uzaklaşiriniz ki, talas makinanin ic kisminda birikmesin.
4. Kovan kappaigni monte ediniz.

Bilgi:

Agaç ve kunstof keserken, makinanin ic böllumunde talas toplanmasini onlemekicin emme tertibati (elektrikli supurge) ile calisilmaldir.

Elektrikli supürgenin kullanilmasi

1. Kovan kapaği 1'i (resim 1) seksünuz, tabla 1'i (resim 4) dokunuz ve elektrikli supürgeyi destek 1'den (resim 5) baglayiniz.
2. Kovan kappağıni takiniz.

Calisma tezgahninn monte edilmesi

1. Testere yarigin pirinckapama vidasi 1i (resim 6) calisma tezgahindan sokunuz.
2. Calisma tezgahi 3'ü (resim 7) bunun icin ongorulmug oluga yerlestiriniz ve yildiz sapla vida (2) ve istinat plakasi (1) ile tutturunuz. Isareti "0" a getiriniz.
3. Pirinç-kapama vidasi 1'i (resim 6) tekrar vidalayiniz.

Testere yapraeginin gerilmesinin ayarlanmasi

Bilgi:

Testere yapragiogrulu gerilmistir, sayet sakin ve titresimsiz (sallantili) calisiyor ise.

1. SikiSTMra vidasi 2'yi (resim 8) yarim defa, A istikametine dokru, gevsetiniz.
2. Ayarlama vidasini (1) (A) istikametine dokru cevirerek testere yapragi gerilir, (B) istikametine dokru cevirerek gezettilir.

Dikkat!

Fazla gerilmis testere yaprai kopabilir ve cihaz arzalanabilir!

1. Sikiistirma vidasini (2) sikiniz.

Bilgi:

Serit makaralardan egr sekilde yurimemelidir.

Testere yapragi yataeginin ayarini kontrl ediniz

1. Üst testere yapragi yataqi 1' (resim 9) uygun testere yapragi genisligine gore ayarlayiniz. Burada A kenari skala qizgisi "5" uzerinde durmalidir. (Örneğin 1065 x "5" x 0,4). Şerit simdi arka makaraya değmelidir.

Dikkat!

Testere yapragi yataqindaki isler sadece makinanin kapali olmasi ve sebeke aginin cekik olmasi halinde yapilmaldir.

Testere yapragi genisiğinin ayarlanması

1. Icten alti kosei vida 3'ü (resim 9) hafifc gezunuz.
2. Ayarlama parçasini (2) skala Çüzgisı "5" in alta itiniz.
3. lcten alti kosei anahtan (3) cok fazla olmamak sartyla sikiniz!
4. Testere yapragi kalinligi ayar vidasi 4 ile (resim 9) dizeltilebilir.

Calistirma

Dikkat!

Serit testeresi toz emme tertibatna baglanmalidir.

Testere kovan kapisinin (testere yapragi koruyucu tertibati) kapali olmasi halinde calistirilmamaldir.

Testere yapragi yatagi calisma parcasinin mumkun oldugu kadar yakinina kurulmaldir.

1. Cihaz salteri 4' (resim 11) "0" konumuna getiriniz.
2. Cihazi akim sebekesine baglayiniz.
3. Sikişirma vidasini (1) seksünuz ve testere yapragi yatağin (2) calisma parçasin in hemen üzerine ayarlayiniz. Sikişirma vidasini tekrar sikiniz.
4. Cihazi salterle (4) açınüz.

Dikkat!

Kesme isleminden once mutlaka testere yapraki ve keselecek materyel icin uygun hizir ayarlayiniz.
5. Serit hizini duğme 3 (resim 11) ile ayarlayiniz. Uygun serit hizi icin diyagrama (5) bakiniz. Fakat bildirilen değerler sadece ip uçlandir.

Bilgi:

Genelde asagida belirtilenGPCERlidir: ince materyel icin yuksek serit hizi ve kaln materyel icin dusuk serit hizi.

Kesme

1. Calisma parcasi uzerinde kesimi isaretleyiniz. Serit hizini hiçbir zaman yuksek hizla ileri itikleyerek frelemeyiniz. Testere yapragi "bosta kesmelidir". Muhtemelen meydana gelen titresimlerde serit hizini uydurunuz.

Ellekesim

Calisma parcasini testere ile keserken calisma tezgahina bastiriniz, hassasiyette ve az kuwet sarfederek surunuz (resim 12a/b). Calisma tezgahina fazla basinc, testere yapragina az basinc.

Aci dayanaigilekesim

Dikkat!

Makinada ayar islerini sadece kapalyken yapiniz.

1. Arzu edilen aci dayanakta ayarlayiniz. Calisma parcasini hafic testere yapragina dogru itiniz (resim 13).

Siv kesik

Siv kesikler icin calisma tezgah 0° dan 45^ e kadar yaturlabilir.

1. Sikişirma vidası 1' (resim 14) gezşetiniz ve calisma tezgahinci arzu edilen aci konumuna yatırıniz. Skala (2) üzerinden dereceayoşini okuyunuz.
2. Sikiistirma vidasini (1) sikiniz.

Dikkat!

Sadece kusursuz testere yapraklari kullanniz!

Körlenmis ve bukülmş testere yapraklarin derhaldehyngistiriniz!

Tamir ve bakim islerinde daima sebeke fisini cikariniz!

Cihazi kontrolsiz birakmayiniz!

Elmasli testere yapraki ile calisma

Bilgi:

Elmasi testere yapragile sadece svis soogutmatesisatnin takili olmasi halinde calisilabilir. Butechizat olarak temin edilebilir.

Bibi:

Svi soğutma tesisati ile calisilmasi halinde toplayici kab 3 (resim 15) takilmasi tavsiye olunur. Bu toplayici kap techizat olarak temin edilir. Vida deliklerinin kapatilmasi icin, serit testeresini bir lastik tablanin üzerine koyunuz ve açaç vidalarla tutturunuz.

Dikkat!

Siv soğutma tesisatin takilmasinda mutilaka ekteki talimatnameyi dikkate aliniz!

Elmas testere yapragi ile calisma

Dikkat!

15 mm'den kucuk olan yan caplann kesimemi mumkun degildir (resim 16).

Elmasli testere yapraklarini metal, kunstof veya aagahta kullanmayiniz.

Soğutucu svi hakkinda bilgi:

Sadece piyasada bulunan mineral veya senteteik pada gezulebilir soğutucu sivilari kullaniniz.

Kullanim dozaji: materyele gore % 2 - 5 arasi

Sivilar, isler bittiginde imalatci talimatarina gore antilmalidir.

1. Cihazi aqiniz.
2. Kisma vanasi 1'i (resim 17) açıniz ve:girişi dozlayiniz. Sividan tasarruf etmeyiniz.

Bilgi:

Sadece elmas seridinin duzenlice sogutulmasi cam veya seramigin daha iyi ve hizl kesilmesini ve daha uzun bir kesim gucunu saglar.

1. Calisma parcasini hassas ve az kuvet kullanarak surunuz.
2. Isin bitiminde veya ise ara verildiginde kisma vanasi (1) mutlaka kapatilmaldir.

Cihazi kapatiniz ve sebeke fisini gekiniz!

1. Dort adet icten kõseli anahtari 2 (resim 18) gesetiniz ve kovan kapagini (1) sökünuz.
2. Pirinç kapama vidasi 1'i (resim 19) sökūnüz.
3. Sikişirma vidası 3'ü (resim 18) yarı devir gezşetiniz.
4. Ayarlama vidası 4'ü (resim 18) testere yapragı makaralardan 2 ve 3'den (resim 19) alınacak duruma gelene kadar ceviriniz.
5. Yeni testere yapragini dinisiz tarafi ile testere yarigna dokunuz, bu esnada disliler asaglya dogru (testere tezgahina dogru) gostermelidir.

Bilgi:

Testere yapraeginin "ters kivrilma" ihtimali mevcuttur.

Lüften testere yagragini tekrar geri kivirmaya dikkat ediniz. Testere dislileri one ve asaglyaogrulmalidir.

Bigt

Daha kalin veya daha ince testere yapraginin takilmasinda serit sürucusi ayarlanmaldir ("Testere yapragi surme ayarinin kontrl edilemsine bakiniz").

1. Ayarlama vidası 4'ü (resim 19) testere yapragı hafif gerilene kadar ceviriniz.
2. Sikişirma vidası 3'ü (resim 18) seksiniz ve pirinci - kapama kapaşi 1'i (resim 19) tekrar yerleştiniriz.

Dikkat!

Fazla germe cihazi anzalandrabilir ve testere yapragini koparabilir

1. Kovan kapaigi 1' (resim 18) monte ediniz, icten alti koseli anahtarlar (2) sikinz.

Bilgi:

Serit makaralardan egr sekilde yurumemelidir.

Yürüme tekerlerinin kunstof halkalinin degişirilmesi

Yurume tekerleri testere yaprakarinin korunmasi icin kunstof halkalaria kaplidir.

Kunstof halkalar asinan parcalardir ve ihtiay olmasi halinde degistirilmelidir.

Bunun icin kunstof halkarı duzenli olarak kon-. trol ediniz. "Oyuk asinma" tespit edilirse ilgili halkarın degistirilmesi gerekir (resim 20).

1. Asinmis kunstof halkayi (resim 21)
   keskin, isitilmis bicak ucu ile kesiniz.

2. Yeni kunstof halkasini sicak pada (kaynamayacak) yaklaşık 10 dakika isitiniz.

3. Kunstof halkasin butunile alici oluga oturana kadar yurume tekerlegine bastiriz.
4. Yürüme tekerleği ve kovan kapağını monte ediniz ve 4 icten köseli vida ile tutturunuz.

Cihacin ortadan kaldirilmasi (Atilmasi):

Lüften cihazi normalçopicine atmayiniz! Cihaz iceri-sinde geridonusummumkun parcalar vardir. Bu konuyla ilgili sorularinizi luftençop toplama kurulusuna veya digerbelediye kurumlarna yoneltebilirsiniz.

AB - Uygunluk Beyani

Isbu belgeyle, belirtelen urunlerin asagidaki AB yonergelerinin kosullarina uygun oldugunu bildiririz:

• AB - Dü.ük gerilim 73/23/AET yönetmeligi 93/68/AET
