BRUKSANVISNING MultiTalent Start FMT250SL Fein

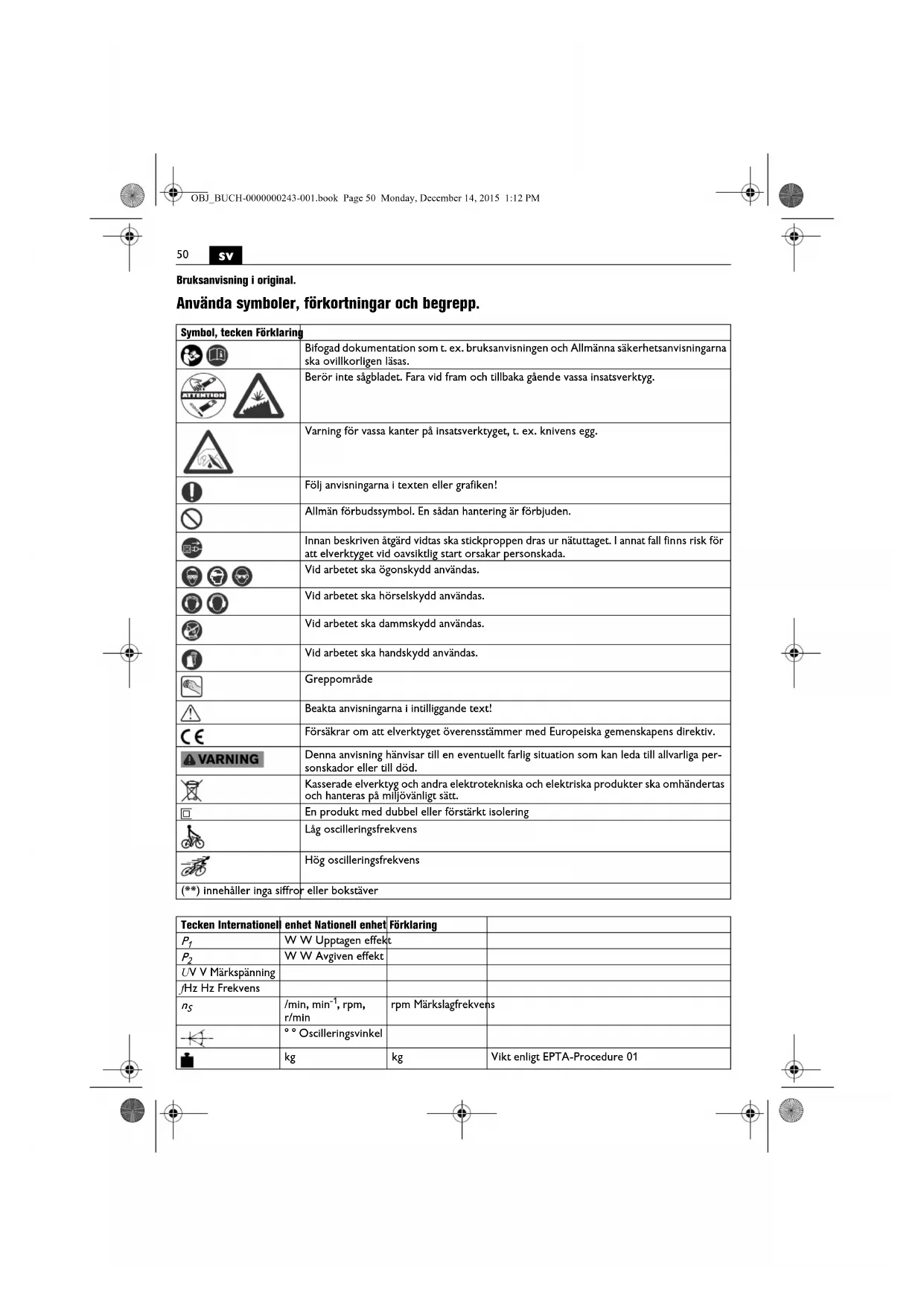

Bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Berör inte sågbladet. Fara vid fram och tillbaka gående vassa insatsverktyg. Varning för vassa kanter på insatsverktyget, t. ex. knivens egg. Följ anvisningarna i texten eller grafiken! Allmän förbudssymbol. En sådan hantering är förbjuden. Innan beskriven åtgärd vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska dammskydd användas. Vid arbetet ska handskydd användas. Greppområde Beakta anvisningarna i intilliggande text! Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga per- sonskador eller till död. Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. En produkt med dubbel eller förstärkt isolering Låg oscilleringsfrekvens Hög oscilleringsfrekvens (**) innehåller inga siffror eller bokstäver Tecken Internationell enhet Nationell enhet Förklaring

För din säkerhet. Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som upp- står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: handhållen oscillerande maskin för slipning av små ytor, hörn och kanter, för sågning av tunna plåtar, trä och plast- delar, för skrapning, polering, raspning, skärning och kap- ning med av FEIN godkända insatsverktyg och tillbehör utan vattentillflöde i väderskyddad omgivning. Speciella säkerhetsanvisningar. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta elverktygets metall- delar under spänning och leda till elstöt. Använd klämmor eller andra praktiska metoder för att säkra och stöda arbetsstycket på ett stabilt underlag. Om arbetsstycket bara hålls med handen eller mot krop- pen har det ett instabilt läge som kan leda till att verktyget inte längre kan kontrolleras. Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget. Håll tag i elverktyget så att kroppen, speciellt vid arbeten med mot greppområdet riktade insatsverktyg som t. ex. sågblad eller skärverktyg, inte kommer i beröring med insatsverktygen. Risk finns för kroppsskada om vassa skär eller kanter berörs. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglas- ögon. Om så behövs, använd dammfiltermask, hörsel- skydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andnings- skydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar per- sonskada. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler. Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Kontrollera före start att nätsladden och stickproppen inte skadats. Rekommendation: Anslut alltid elverktyget via en jord- felsbrytare (RCD) med en jordläckageström på högst 30 mA. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt mate- rial, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktio- ner och/eller andningsbesvär, cancer, fortplantnings- skada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bear- beta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehål- laren, beakta materialtillverkarens anvisningar för bear- betning samt de föreskrifter för bearbetat material som gäller i ditt land. Hand-arm-vibrationer Mätningen av den vibrationsnivå som anges i denna anvis- ning har utförts enligt en mätmetod som är standardise- rad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedöm- ning av vibrationsbelastningen.

dB dB Ljudtrycksnivå

Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI. Tecken Internationell enhet Nationell enhet Förklaring OBJ_BUCH-0000000243-001.book Page 51 Monday, December 14, 2015 1:12 PM52

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverk- tyget används för andra ändamål och med andra insats- verktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelast- ningen väsentligt under den totala tidsperioden. För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatö- ren mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen. Emissionsvärden för vibration Användningsinstruktioner. Använd inte tillbehör som FEIN inte uttryckligen godkänt och rekommenderat för detta elverktyg. Om andra tillbe- hör används än originaltillbehör från FEIN leder detta till att elverktyget överhettas och förstörs. Elverktyget ska vara tillslaget när det förs mot arbetsstycket. Insatsverktyget kan flyttas i 30° steg och fixeras i det lämpligaste arbetsläget. Verktygsbyte (FMT250SL (**)) (se sidan 4). Skruva in spännskruven till anslaget. Verktygsbyte (FMT250QSL (**)) (se sidorna 5/6). Koppla inte in elverktyget med öppen spännspak. Annars finns risk för klämskada på händer och fing- rar. Manövrera inte spännspaken när maskinen är i gång. Annars finns risk för personskada. För inte händerna mot spännspakens område. Annars finns risk för klämskada på fingrarna. Använd inte elverktyget med öppen spännspak utan insatsverktyg! Det kan förorsaka skador på elverk- tyget. Om spännspaken är öppen innan insatsverktyget monteras, vänd spännspaken framåt och åter till- baka. Chuckbackarna är nu stängda. Insatsverktyget kan monteras. Anvisning för slipning. Tryck elverktyget med påsatt slippapper kort och kraftigt mot en plan yta och koppla helt kort på elverktyget. Detta ger en god vidhäftning och förebygger ett för snabbt slitage. Om slippapperet endast slitits på ett hörn kan det dras av och åter sättas på förskjutet om 120°. Slipa med slipplattans hela yta och inte endast med kanten eller spetsen. Välj en hög oscilleringsfrekvens (elektronikens steg 4 – 6) för slipning med små triangel-slipplattor, välj en medel- hög oscilleringsfrekvens (elektroniken max. steg 4) för slipning med sliprondeller och stora triangel-slipplattor. Slipa med jämn hastighet och lätt tryck. Ett för kraftigt mottryck ökar inte avverkningsgraden, slippapperet slits bara snabbare. Anvisningar för sågning. Välj en hög oscilleringsfrekvens. Runda sågklingor kan för jämnare slitage tas bort och återmonteras i svängt läge. Anvisningar för skavning. Välj medelhög till hög oscilleringsfrekvens. Underhåll och kundservice. Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan försämras. Blås ofta rent elverktygets inre genom ventilationsöpp- ningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI). När elverktygets nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. FMT250SL (**): För förvaring av elverktyget, ta loss insatsverktyget och skruva in spännskruven till anslaget. Följande delar kan du vid behov själv byta ut: Spännskruv (FMT250SL (**)), insatsverktyg Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen. Försäkran om överensstämmelse. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade elverktyg och tillbehör ska hante- ras på miljövänligt sätt. Vibration Indelning av FEIN-insatsverktyg i vibrationsklasser Beräknad hastighetsökning* VC0 < 2,5 m/s

• Dessa värden baserar på en arbetscykel bestående till lika delar av tomgångs- och fullastdrift. Av bifogat blad 3 41 30 443 06 0 framgår till vilken vibrations- klass insatsverktyget hör. OBJ_BUCH-0000000243-001.book Page 52 Monday, December 14, 2015 1:12 PM53
