BEDIENUNGSANLEITUNG MultiTalent Start FMT250SL Fein

Originalbetriebsanleitung.

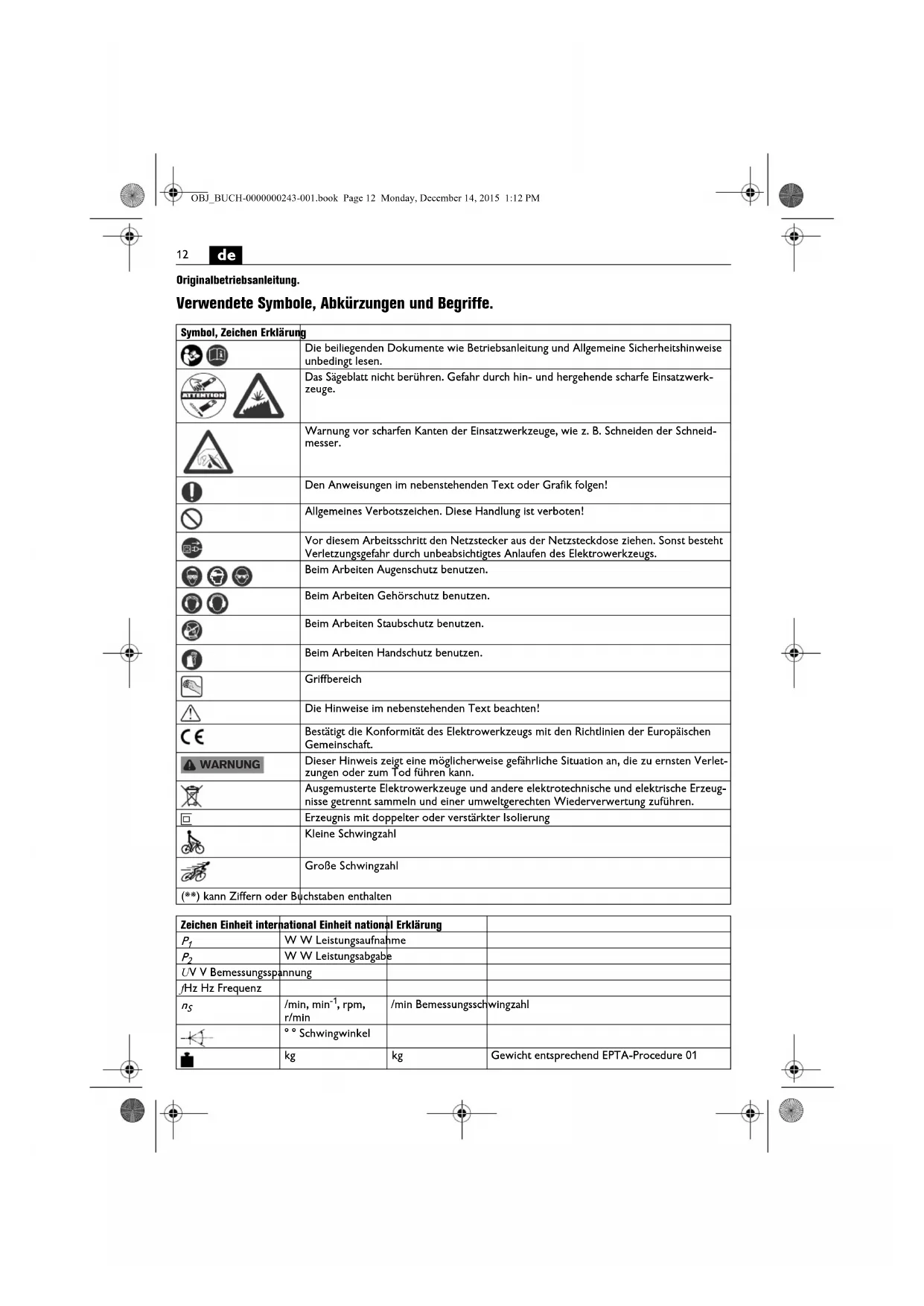

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwark-zeuge.
	Warnung vor scharfen Kanten der Einsatzwarkzeuge, wie z. B. Schnelden der Schneid-messer.
	Den Anweisungen im bereitshenden Text oder Grafik folgen!
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
	Vor thisem Arbeitsschritt den Netzstecker aus der Netzsteckdoseziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Griffbereich
	Die Hinweise im bereitshenden Text beachten!
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
WARNING	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrrotechnische und elektrische Erzeug-nisse getrenntSAMMeln und einer umweltgerechten Wiederverwertung zuführn.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Schwingzahl
	Große Schwingzahl
(**) kann Ziffern oder Buchstaben enthalten

Zeichen Einheit internationalen Einheit nationaler Erklärung
P1	W W Leistungsaufnahme
P2	W W Leistungsabgabe
UV V Bemessungsspannung
fHz Hz Freqenz
n5	/min, min-1, rpm, r/min	/min Bemessungssch	wingzahl
K	°° Schwingwinkel
	kg	kg	Gewicht entsprechend EPTA-Procedure 01

de

Zeichen Einheit international Einheit national Erklärung
\( L_{pA} \)	dB dB Schaldruckpegel
\( L_{wA} \)	dB dB Schalleistungspegel
\( L_{pCpeak} \)	dB dB Spitzenschalldruckpegel
\( K_{...} \)			Unsicherheit
\( a \)	\( m/s^2 \)	\( m/s^2 \)	Schwingungsemissionswert nach EN 60745(Vektorsumme dreier Richtungen)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \)	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \)	Basis- und abgeleitete Einheiten aus dem Inter-nationalen Einheitensystem SI.

Zu ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse be

der Einhaltung der Sicherheitsinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Verwendten Sie these Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinsweise" (Schrif

tennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannen Unterlagen zum späteren Gebrauch auf und überriichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitssschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführter Oszillierer zum Schleifen kleiner Flächen, Ecken und Kanten, zum Sagen von dünnen Blechen, Holz- und Kunststoffteilen, zum Schaben, Polleren, Raspeln, Schneiden und Trennen mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteiteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterland zu sichern und abzustützen. Wenn Sie das Werkstück nur von Hand oder gegen ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freiigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkeug passet.

Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeitsmen mit in den Griffbereich gerichteten Einsatzwarkzeugen wie Sägeblätter oder Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwarkzeug kommt. Berührung von scharfen Schneiden oder Kanten kann zur Verletzung führen.

Tragen Sie personliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtschnitt, Augenschutz oder Schutzbrille. Soweit angemessen, trangen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von

Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärn ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder helbe Einsatzwerkzeuge.

Esistverbotenschlder undZeichenaufdasElektrowerk- zeug zu schrauben oder zu nieten. Eine beschadigte Iso- lierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschelder.

Reinigen Sie regelmäßige Lüftungsüffmannen des Elektrwerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebäufe zieht Staub in das Gehäuse. Dies kann bei übermöbiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betrieben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgangen mit dieser Werkzeug entstehen Staube, die gefährlich sein konnen. Berühren oder Einatmen von einzeln Stauben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einzeln Holzarten, Mineralien, Silikatpartikel von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling fur Wasserhrzeuge kann bei Personen allergische Reaktionen und/oder

Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hängt von der Exposition ab. Verwendten Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie personliche Schutzausrüstungen und sorgen Sie für eine gute Belüfung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstig den Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden sie Funkenflug in

Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtztig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in ihrem Land gütigen Vorschriften für die zu bearbeitenden Materialien.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genommen Messverfahren gemessen worden und kann fur den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch fur eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repraesertiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen Gerät abgeschalte ist oder darüber lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsablaufe.

Emissionswerte für Vibration

Vibration	α
Einstufung der FEIN-Einsatzwerk-zeuge nach Vibrationsklasse	Bewertete Beschleunigung*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Ka1,5 m/s	2
* Diese Werte basieren auf einem Arbeitszyklus bestehend aus Leerlauf- und Vollastbetrieb mit gleicher Dauer. Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse entnahme Sie dem beiliegenden Blatt 3 41 30 443 06 0.

Bedienungshinweise.

Verwenden Sie kein Zubehör, das von FEIN nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Verwendung des nicht original FEIN-Zubehörs führt zur Überhitzung des Elektrowerkzeugs und dessen Zerstörung.

Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Das Einsatzwerkzeug ist in 30^ -Schritten versetzbar und kann in der gänstigsten Arbeitsposition befestigt werden.

Werkzeugwechsel (FMT250SL [·] ) (siehe Seite 4).

Schrauben Sie die Spannschraube bis zum Anschlag ein.

Werkzeugwechsel (FMT250QSL (^**) (siehe Seiten 5/6).

Schalten Sie das Elektrowerkzeug nicht mit geöffneten Spannhebel ein. Andernfalls besteht Quetschgefahr für Hand und Fingert.

Betätigten Sie den Spannhebel nicht bei laufender Maschine. Andernfalls besteht Verletzungsgefahr.

Greifen Sie nicht in den Bereich der Spannbacken.
Andernfalls besteht Quetschgefahr für die Finger.

Betreiben Sie das Elektrowerkzeug nicht mit geöffnen Spannbacken ohne Einsatzwerkzeug! Dies konnte Schäden am Elektrowerkzeug verursachen.

Wenn die Spannbanken vor dem Einsetzen des Einsatzwerkzeugs geöffnet sind, schwenken Sie den Spannhelb vor und wieder zurück. Die Spannbucken sind jetzt geschlossen. Das Einsatzwerkzeug kann eingesetzt werden.

Hinweise zum Schleifen.

Drücken Sie das Elektrowerkzeug mit dem Schleifblatt kurz und kräftig auf eineEbene Flache und schalten Sie das Elektrowerkzeug kurz ein. Dies sorgt für eine gute Haftung und beegt vorzeitigem Verschlieb vor.

Das Schleifblatt lassst sich wieder abziehen und um 120^ verdreht aufsetzen, wenn nur eine Spitze des Schleifblatts abgenutzt ist.

Arbeiten Sie mit der ganzen Fläche der Schleifplatte, nicht nur mit der Kante oder Spitze.

Beim Schleifen mit kleinen Drieck-Schleifplatten wahren Sie eine hohe Schwingfrequency (Elektronik Stufe 4-6), bei Verwendung des runden Schleifstellers und der groBen Drieck-Schleifplatte wahren Sie eine mittlere Schwingfrequency (Elektronik max. Stufe 4).

Schleifen Sie mit stetiger Bewegung und leichtem Druck. Zu festes Andrücken erhöht nicht den Abtrag, das Schleifblatt verschließt nur schenller.

Hinweise zum Sagen.

Wahlen Sie eine hohe Schwingfrequenz. Runde Sägebälter können gelöst und versetzt eingespannt werden, um sie gleichmäßig abzunutzen.

Hinweise zum Schaben.

Wahlen Sie eine mittlere bis hohe Schwingfrequenz.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger

Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie früig den Innenaum des Elektrowerkzeugs durch die Luftungsschlitze mit trockener und ölfreier Drucklua aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

Wenn die Anschlussleitung des Elektrowerkzeugs beschadigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhaltlich ist.

de

Die aktuelle Ersatzteilliste diesen Elektrowerkzeuge finden Sie im Internet unter www.fein.com.

FMT250SL (^**) : Zur Aufbewahung des Elektrowerkzeugs entfernen Sie das Einsatzwerkzeug und schrauben Sie die Spannschraube bis zum Anschlag ein.

Folgende Teile können Sie bei Bedarf selbst ausauschen: Spannschraube (FMT250SL (^**) ), Einsatzwerkzeuge

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinausleistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantielerklung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben oder abgebildeten Zubehör's enthalten sein.

Konformitätserklarung.

Die Firma FEIN erklart in alleiniger Verantwortung, dass这点 Produkt den auf der letztten Seite dieser Betriebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, C-DB IA, D-73529 Schwabisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehr einer umweltgerechten Wiederverwertung zufahren.
