Produkttyp	Snöslunga
Märke	Murray
Modell	169621100
Rensningsbredd	55,9 cm (22,0 tum)
Insugshöjd	32,0 cm (12,6 tum)
Skruv/impellerdiameter	25,4 cm (10,0 tum)
Antal impellerblad	2
Utkaströrets rotation	Manuell 200°
Deflektor	Manuell
Drivtyp	Skruvdriven
Hjulmått	20,3 x 5,1 cm (8,0 x 2,0 tum)
Motor	Briggs & Stratton, 4-takt
Cylindervolym	205 cm³ (12,48 tum³)
Vridmoment	8,00 Nm vid 3 060 varv/min
Start	Manuell startsnöre och elektrisk start 230 V
Motoroljekapacitet	0,59 L (20 oz)
Rekommenderad motorolja	Syntetisk 5W30
Bränsletankens kapacitet	2,8 L (nylon)
Tändstiftsgap	0,76 mm (0,030 tum)
Maskingaranti (privat användning)	2 år
Maskingaranti (kommersiell användning)	90 dagar

Vanliga frågor - 169621100 MURRAY

Hur startar jag snöslungan?

Se till att motorn har olja och att bränsletanken är fylld. Sätt i tändningsnyckeln och vrid den till ON. Om motorn är kall, vrid choken till stängt läge. Tryck på bränsleprimern två gånger. Dra långsamt i startsnöret tills det tar emot, dra sedan snabbt. För elektrisk start: anslut förlängningssladden till maskinen och sedan till ett vägguttag, tryck sedan på startknappen.

Vilken olja ska jag använda och hur kontrollerar jag nivån?

Använd en högkvalitativ syntetisk motorolja 5W30 klassad SF, SH, SJ, SL eller högre. För att kontrollera nivån: ta ut oljestickan, torka av den, sätt i den utan att skruva, ta ut den och läs av nivån. Tillsätt olja upp till FULL-markeringen om det behövs. Överfyll inte.

Hur rensar jag utkaströret?

FARA: Stick aldrig in händerna i utkaströret. Stanna omedelbart motorn, vänta 10 sekunder tills impellern stannat, använd sedan ett rengöringsverktyg (t.ex. en pinne) för att ta bort snö eller skräp. Använd aldrig händerna.

Hur justerar jag utkaströrets riktning och deflektorn?

För att rikta utkaströret: greppa handtaget och vrid det manuellt 200°. För att justera kastavståndet: lossa vingmuttern på deflektorn, luta deflektorn uppåt eller nedåt, dra sedan åt.

Vilket bränsle ska jag använda?

Använd ren, färsk blyfri bensin med oktantal minst 87 (91 RON). Bensin med upp till 10% etanol (E10) är godtagbar. Använd inte E85 eller bränsle blandat med olja.

Hur underhåller jag motorn regelbundet?

Kontrollera oljenivån före varje användning. Byt olja efter de första 5 timmarna, därefter var 50:e timme eller varje år. Byt tändstift varje år. Rengör ljuddämparen och kontrollera fästena.

Hur justerar jag skruvens kabel om den inte snurrar som den ska?

Stanna motorn och ta bort nyckeln. Skjut kabelhöljet åt sidan för att exponera justeringsöglorna. Flytta kabelns Z-ände till en annan ögla för att öka eller minska spänningen. Se till att det finns lite slack när reglaget släpps.

Vad gör jag om motorn inte startar?

Kontrollera att nyckeln är i ON-läge, att tanken har bränsle, att choken är stängd (kall motor) och att du har primat två gånger. Om motorn är dränkt, sätt choken i öppet läge och försök starta. Kontrollera tändstiftet och kabeln.

Hur förvarar jag snöslungan efter säsongen?

Tappa ur motoroljan medan motorn fortfarande är varm. Tillsätt bränslestabilisator och låt motorn gå i 2 minuter. Rengör maskinen noggrant, smörj smörjpunkterna, dra åt alla fästen. Förvara den inomhus och täck över den.

Vad är garantiperioden?

För privat användning (konsument) har maskinen 2 års garanti, motorn 2 år och batteriet 1 år. För kommersiell användning är garantin 90 dagar för maskin och motor, och 1 år för batteriet. Spara kvittot.

BRUKSANVISNING 169621100 MURRAY

BEMERK: Det kan vara viss slack i kabeln när kontrollen glider.

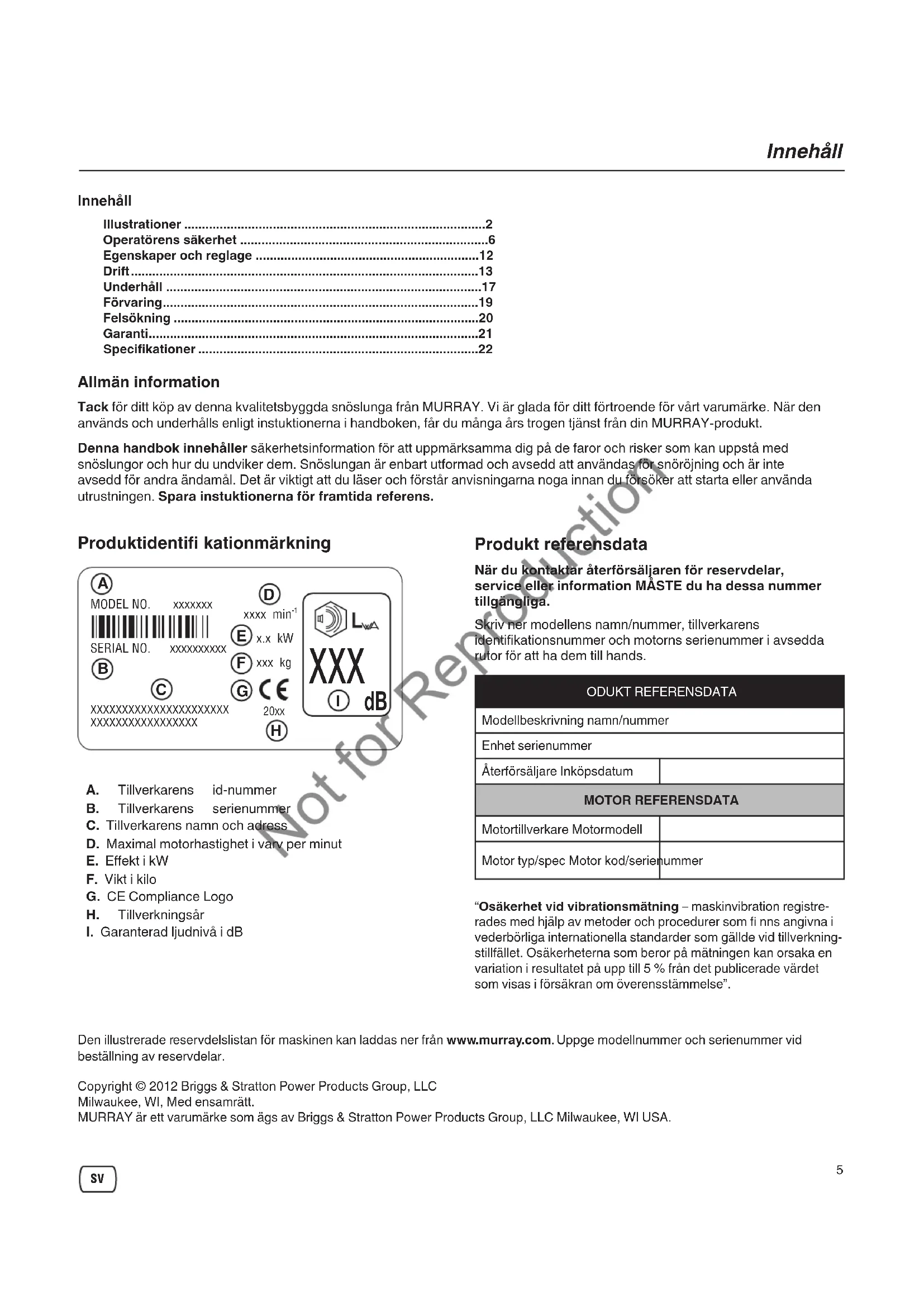

Illustrationer 2 Operatörens säkerhet 6 Egenskaper och reglage 12 Drift 13 Underhåll 17 Förvaring 19 Felsökning 20 Garanti 21 Specifikationer 22

Allmän information

Tack för ditt köp av denna kvalitetsbyggda snöslunga från MURRAY. Vi är glada för ditt förtroende för vårt varumärke. När den används och underhålls enligt instruktionerna i handboken, får du många års trogen tjänst från din MURRAY-produkt.

Denna handbok innehåller säkerhetsinformation för att uppmärksamma dig på de faror och risker som kan uppstå med snöslungor och hur du undviker dem. Snöslungan är enbart utformad och avsedd att användas för snöröjning och är inte avsedd för andra ändamål. Det är viktigt att du lär och förstår anvisningarna noga innan du försöker att starta eller använda utrustningen. Spara instruktionerna för framtida referens.

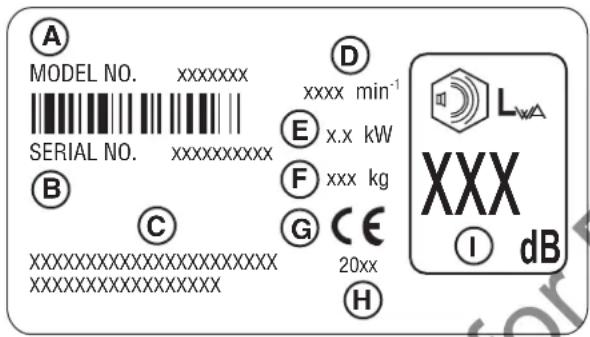

Produktidentifikationsmärkning

A. Tillverkarens id-nummer B. Tillverkarens serienummer C. Tillverkarens namn och adress D. Maximal motorhastighet i varv per minut E. Effekt i kW F. Vikt i kilo G. CE Compliance Logo H. Tillverkningsår I. Garanterad ljudnivå i dB

Produktreferensdata

När du kontaktar återförsäljaren för reservdelar, service eller information MÅSTE du ha dessa nummer tillgängliga.

Skriv här modellens namn/nummer, tillverkarens identifikationsnummer och motorns serienummer i avsedda rutor för att ha dem till hands.

ODUKT REFERENSDATA
Modellbeskrivning namn/nummer
Enhet serienummer
Äterförsäljare Inköpsdatum
MOTOR REFERENSDATA
Motortillverkare Motormodell
Motor typ/spec Motor kod/seriennummer

Osäkerhet vid vibrationsmätning - maskinvibration registrerades med hjälp av metoder och procedurer som finns angivna i vederbörliga internationella standarder som gällde vid tillverkningstillfället. Osäkerheterna som beror på mätningen kan orsaka en variation i resultatet på upp till 5% från det publicerade värdet som visas i försäkran om överensstämmelse.

Den illustrerade reservdelslistan för maskinen kan laddas ner från www.murray.com. Uppge modellnummer och serienummer vid beställning av reservdelar.

MURRAY är ett varumärke som ägs av Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Säkerhetssymboler och deras innebörd Reglagesymboler på utrustningen

	Läs hanboken für användar- och sakerhetsinstruktior.
	Stäng av motorn och ta bort nyckeln innan underhäll eller reparation utförs.
	Risik För utkastade foremål.
	Brandfara.
	Roterande snöskur / Amputeringsrisk.
	Risik För koldioxidförgiftning.
	Håll sækert avständ.
	Elektriska stötar.
	Roterande impeller Amputeringsrisk.
	Håll barn på avständ.
	Roterande impeller Amputeringsrisk.
	Amputeringsrisik - rör inte rörliga delar.
	Risik För heta ytor.

%	På / Av nyckelbrytare.
N	Vrid choke stängd für start.
H	Vrid choke öppen für körning.
2X	Tryck primer 2 gänger.
D	Uttag für fällängningsladd.
	Tryckknapp für start.
	Koppla in snöskruv.
	Rövridning.
	Kall motor.
	Varm motor.

Säkerhetssymboler och signalord

Säkerhetssymbolen och signalorden (FARA, VARNING, FÖRSIKTIGHET eller OBSERVERA) används för att indikera sannolikheten och den påvisade risken för personskada och/eller skada på produkten. Därutöver kan en varningssymbol användas för att visa på typ av fara.

FARA visar på en risk, som om den inte undviks, leder till allvarlig skada eller döden. VARNING visar på en risk, som om den inte undviks, kan leda till allvarlig skada eller döden. FÖRSIKTIGHET visar på en risk, som om den inte undviks, kan orsaka lätt eller måttlig skada.

OBSERVERA visar på en situation som kan orsaka skada på produkten.

VARNING

Vissa delar i produkten och sammanhängande tillbehör innehåller kemikalier som i delstaten Kalifornien är kända för att framkalla cancer, fosterskador eller andra genetiska skador. Tvätta händerna efter användning.

VARNING

Avgaserna från denna produkt innehåller kemikalier som konstaterats kunna förorsaka cancer, genetiska skador eller hämma fortplantningen.

VARNING

• Den vanligaste orsaken till personskada som förekommer i samband med snöröjning är handkontakt med den roterande snöskruven inuti utkaströret.
• Denna snöslunga kan kapa av händer och fötter och slunga ut föremål. Läs och iaktta alla säkerhetsinstruktioner i handboken. Underlåtenhet kan orsaka dödsfall eller allvarliga skador.

VARNING

Läs, förstå och följ alla instruktionerna på snöslungan och i handboken innan du använder denna enhet.

Underlåtenhet att iaktta säkerhetsinstruktionerna i handboken kan leda till allvarlig personskada eller dödsfall.

Gör dig bekant med alla reglage och hur snöslungan ska användas. - Se till att du fått tillräcklig träning innan du använder snöslungan. - Lär dig hur du snabbt stannar slungan och kopplar ur reglagen. - Låt aldrig någon person använda snöslungan utan noggrann genomgång. - Följ alltid instruktionerna i handboken, om snöslungan ska förvaras under en längre period. Behåll alla varnings- och anvisningsdekaler. - Försök aldrig själv utföra reparationer på snöslungan om du inte blivit korrekt utbildad. Felaktig service på snöslungan kan resultera i riskfylld användning, skador på utrustningen och undantag från tillverkarens garanti.

FARA

Utkastarröret innehåller roterande impeller för att slunga snö. Du ska aldrig rensa eller ta bort stopp med händerna. Fingrar kan snabbt fastna i impellern. Använd alltid rensverktyget.

Underlåtenhet att iaktta säkerhetsinstruktionerna leder till allvarlig lemlästning eller svåra skärskador.

FARA
	Häll händer, fötter och kläder borta frän roterande delar. Roterande delar kan komma i kontakt med eller trassla in händer, fötter, här, kläder erller tillbehör. Underlåtenhet att iakcta sakerhetsinstruktionerna leder till allvarlig lemlästningEller svåra skärskador.
När snöslangan rengörser repareras ellere inspekteras, skadu kontrollera att motorn ar AV-stängd, tändstiftkabeln fränkopplad och alla rörliga delar har stannat.Häll aldrig händer ellere fötter nara erller under roterande delar. Undvik alltid utkastöppningen.Använd aldrig snöslangan utan att korrekta skydd erler andra sakerhetsanordninger finns på plats och fungerar.Lämna aldrig snöslangan utan uppsikt när motorn ar igång.Frikoppla alltid snöskrven och alla reglage, stanna motorn och tag ur tändningsnyckeln.Ha inga lõst hangande kläder framfor snöslangan och snöskrven. Halsdukar, vantar, hangande dragsmören,lösa kläder och byxor kan snabbt komma i den roterandeutrsutningen och orsaka lemlästning. Fäst upp langt帽子 och ta av smycken.Lät maskinen gá under nagra minuter after att nö slungats,for att undvika att insamlaren/snöskrven fryser fast.Koppla ur insamlaren/snöskrven dà snöslangantransporterasEller inte används.

VARNING
	Föremål kan fängas upp av snöskruven och kastas ut ur utkastarröret. Kasta aldrig ut snön mot Åskádare eller låt;n当场 framfor snöslangan. Underländenet att ijkta sakerhets-instruktionerna leder till allvarlg persanskadaEller düsseldorf.
·Bär alltid skyddsglasögon erller visir när den används, och när du utför;nagón justering eller reparation.·Var alltid uppmärksam på riktningen som snön slungas.Gäende i narheten, husdjur erller egendom kan skadas av objekt som slungas ivög.·Var uppmärksam på miljön där du användener snöslangan. Kör inte over föremål som grus, dōrrmattor, tidningar, leksaker och stenar som ar gömda under snön, eftersom de kan slungas frän röret eller Förstöra snöskruven.·Var alltid fösaktig när du kör på erller korsar grusgängar,trottoarer erller vögár.·Justera höjen på inmatningshuset sä att det gär fritt vid grusgängar erller ytor med krossad sten..·Använd aldrig snöslangan nara inhägnader, bilar, fönsterructor, sluttningar erller liknande utan korrekt justering av utkaströrets vinkel.·Undersök området där du planerar att använda snöslangan.Markera gräsnerma for gängar och körbanor.

VARNING
←●	Tragiska olyckor kan inträff a om föraren inte är uppmärksam på narrvaron av barn. Barn tycker ofta om att titta på snösungor och hur de an-vänds. Utgå aldrig frän att barn stannar)dru senast sāg dem.
· Ha inga barn i närheten under användning. Barn attraheras ofta av utrustningen. Var uppmärksam på alla människor i närheten. · Var uppmärksam och stäng av slungan om barnkommen in på området. · Låt aldrig barn använda snösungan. · Var extra försiktig vid tvära hörn, buskar, träd eller andra foremål som kan hindra sikten. Barn kan finnas i närheten.

VARNING
	Motorn avger koloxid som är en luktfri, färlös, giftig gas. Att andas in koloxid kan orsaka yrsel, svimning eller dödsfall.
• Start och kör motorn utomhus. • Kör inte motorn i att slutet utrémme, även om dörrar och önster ar öppna.

VARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva. Hantera alltid bränsle med stor försiktighet.

Underlåtenhet att iaktta dessa säkerhetsinstruktioner kan orsaka brand eller explosion som kan leda till svåra brännskador eller dödsfall.

PÅFYLLNING AV BRÄNSLE

• Stäng av motorn och låt den svalna i minst 2 minuter innan du tar bort tanklocket och tankar.
• Fyll bränsletanken utomhus eller i ett väl ventilerat område.
• Överfyll inte tanken. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.
• Ha inte bränsle i närheten av gnistor, öppen eld, kontrollampor och andra antändningskällor.
• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, lock och kopplingar. Byt vid behov.
• Använd en för ändamålet godkänd behållare.
• Om bränsle spills ut ska du vänta lite innan du startar motorn.

NÄR MOTORN STARTAS

• Se till att tändstift, spjäll, tanklock och luftrenare (i förekommande fall) sitter ordentligt på plats.
• Dra inte igång motorn om tändstiftet är borttaget.
• Försök inte starta motorn om bensin spills ut, utan flytta bort snöslangan från spillområdet och undvik öppen eld eller gnistkällor tills alla bensinångor försvunnit.
• Överfyll inte motorn. Följ handbokens startinstruktioner för motorn.
• Om motorn flödar, ska choken sättas (i förekommande fall) i läget ÖPPEN/KÖR, gasen (i förekommande fall) flyttas till läget SNABB och dra igång tills motorn startar.

NÄR UTRUSTNING ANVÄNDS

• Luta inte snöslangan i en vinkel som får bränslet att rinna ut.
• Använd inte chokereglaget på förgasaren för att stänga av motorn. Kör aldrig motorn utan luftrenare (i förekommande fall) eller luftfilter (i förekommande fall).

VID OLJEBYTE

• Om du tappar ur olja från det övre oljepåfyllningsröret, måste bränsletanken vara tom, annars kan bränsle rinna ut och orsaka brand eller explosion.

NÄR UTRUSTNINGEN TRANSPORTERAS

• Transportera med TOM bränsletank eller med bränsleavstängningsventilen AV.

FÖRVARING AV BENSIN ELLER UTRUSTNING MED BRÄNSLETANKEN

• Förvara inte i närheten av ugnar, spisar, vattenvärmare eller annan utrustning med kontrollampor eller tändningskällor, eftersom de kan antända bränsleångor.

VARNING
	Säker användning av snöslangan kräver att motorn sköts och underhälls korrekt.
·Frikopplas alla reglage innan motorn startas, kan motorn orsaka personskada. ·Låt motorn anpassa sig till utomhustemperaturen innan snöröjningen påborjas. ·Använd en jordad treledarkkontakt till alla snöslungor med elektrisk drivmotor eller elektrisk startmotor.
VARNING
	Starting engine creates sparking. Sparking can ignite nearby fl ammable gases. Explosion and fi re could result.
·Om det finns lackande natur- aller LP-gas i området, skamotorn inte startas ·Använd inte trycksatta startvätskor eftersom øngorna ørlattantändiga.
VARNING
	När motorn körrs producerar den värme. Motordelar, speziell ljuddämparen, blir extrem varma. Underlåtenhet att iakta dessa sakerhetsinstruktioner kan leda till svåra brännskador vid beröring.
·Vidrör aldrig en varm motor aller ljuddämpare. Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem. ·Ta bort skräp frän området kring ljuddämparen och cylindern. ·Montera och häll en gnistfängare i arbetsskkick innan utrustningen används på obarbetad mark som ør täckt med skog, gräs aller snår. ·Det ør att brott mot avsnitt 4442 av California Public Resource Code att använda eller körma motorn på erler i narheten av skog-, snår- eller grästäckt mark om inte avgassystemet utrustats med en gnistfängare som uppfyller gällande lokala eller delstatlga lagar. Andrea delstater aller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, äterförsäljaren eller säljaren av utrustingen, for att fø en gnistfängare som ør utformad für avgassystemet ienna motor.

VARNING

Snöslangan måste underhållas på rätt sätt för att den ska fungera säkert. Underlåtenhet att iaktta säkerhetsinstruktionerna i handboken kan leda till allvarlig personskada eller dödsfall.

• När underhåll eller reparationer utförs på snöslungan, ska motorn stängas AV, tändstiftskabeln kopplas ifrån och tas bort från kontakten, för att förhindra att någon av misstag startar motorn.
• Kontrollera regelbundet att säkerhetsbultarna och andra delar sitter ordentligt fast.
• Alla skruvar och muttrar ska vara åtdragna och snöslungan hållas i gott skick. Gör inga ändringar på säkerhetsanordningar. Kontrollera deras funktion regelbundet och utför nödvändiga reparationer om de inte fungerar tillfredsställande.
• Delar kan slitas ut, förstöras eller försämras. Kontrollera ofta delarna och byt vid behov ut dem mot rekommenderade reservdelar.
• Kontrollera ofta reglagens funktion. Justera och serva vid behov.
• Använd endast av tillverkaren godkända reservdelar eller liknande delar vid reparation.
• Följ alltid tillverkarens instruktioner för inställningar och justeringar.
• Använd delar och tillbehör som hjulvikter, motvikter eller käpor som godkänts av tillverkaren eller liknande.
• Försök aldrig göra justeringar medan motorn går (utom då detta särskilt rekommenderas av tillverkaren).

Snöslungan är inte säkrare än dess förare. Felaktig användning eller bristande underhåll kan vara farligt. Kom ihåg att du är ansvarig för din egen och andras säkerhet.

• Använd aldrig snöslungan i närheten av andra, särskilt små barn och husdjur.
• Kontrollera noga det område där snöslungan ska användas och ta bort dörrmattor, kälkar, snowboards, ledningar och andra främmande föremål.
• Använd inte snöslungan utan att använda lämpliga vinterkläder.
• Bär en fotbeklädnad som förbättrar greppet på halt underlag.
• Var försiktig, speciellt då du backar med snöslungan, för att undvika att halka eller falla.
• Använd aldrig snöslungan utan att du har god sikt eller belysning. Se till att du alltid har god balans och ett stadigt tag i handtagen. Röj inte snö på sluttningar. Var mycket försiktig när du vänder på sluttningar. Undvik att röja snö i branta sluttningar.
• Överbelasta inte maskinens kapacitet genom att försöka röja snö för snabbt. Kör aldrig snöslungan för fort vid transport på hårt underlag. Kontrollera bakåt och var försiktig vid backning.
• Använd inte snöslungan på ytor ovanför marknivå som t.ex. hustak, garage, uterum eller liknande strukturer eller byggnader. Dessa förare måste bedöma förmågan att använda maskinen på ett säkert sätt för att undvika att skada sig själva och andra.
• Snöslungan är enbart avsedd att röja snö. Använd inte snöslungan för andra ändamål. Kör inga passagerare.
• Om snöslungan träffar på ett främmande föremål, stäng AV motorn, lossa tändkabeln från tändstiftet, dra ur sladden på elmotorer och undersök snöslungan noga och leta efter eventuella skador. Reparera skadorna innan snöslungan startas och används igen.
• Stäng AV motorn om snöslungan vibrerar onormalt. Vibrationer är vanligen ett tecken på problem. Kontakta vid behov en auktoriserad försäljare för reparation.
• För modeller med elektrisk startmotor ska elsladden dras ur när motorn startat.

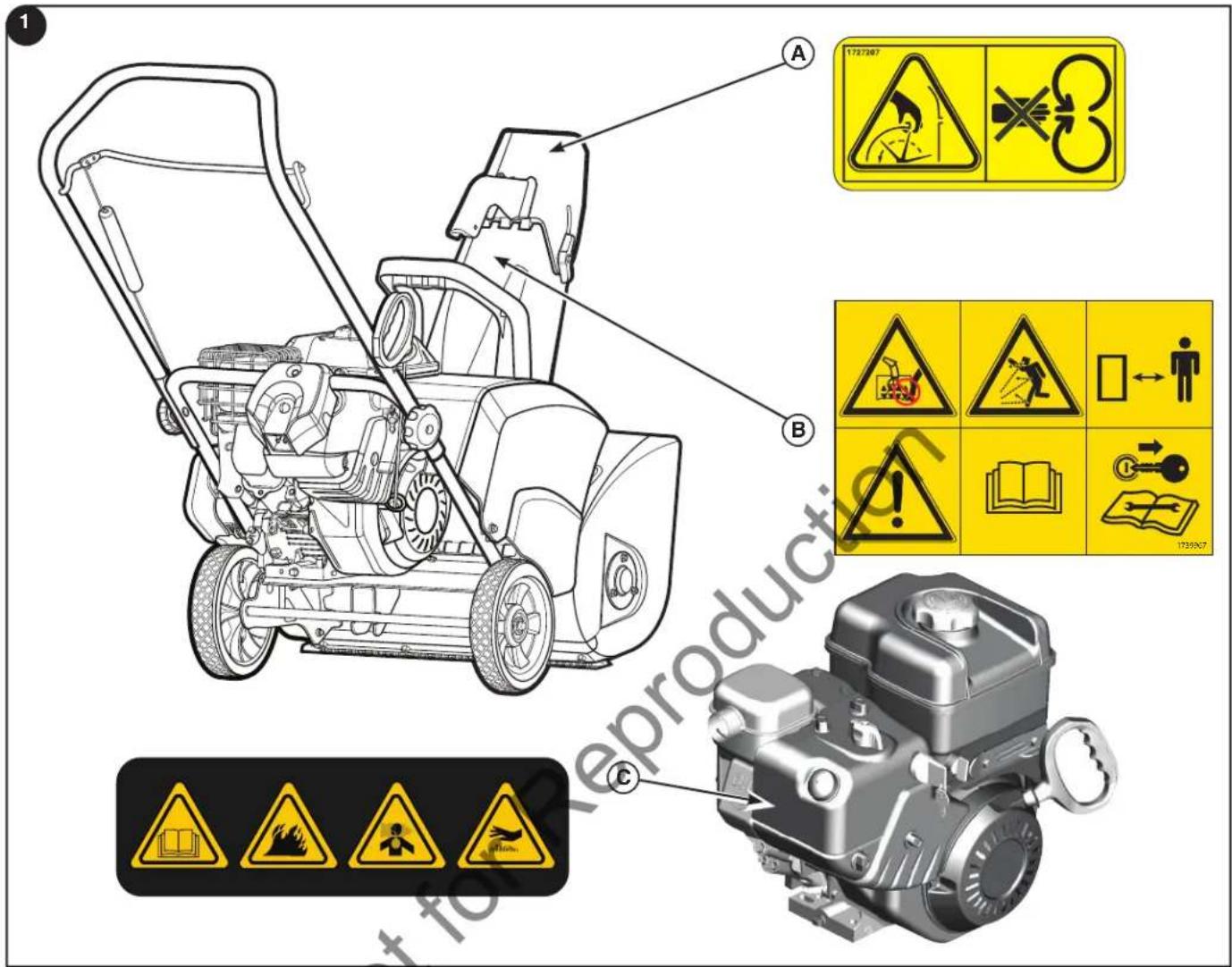

Säkerhetsetiketter

Läs säkerhetsdekalerna på snöslungan, innan du använder snöslungan. Försiktighetsuppmaningarna och varningarna är till för din säkerhet. För att undvika personskada eller skador på snöslungan, måste du förstå och följa alla säkerhetsdekalerna.

Om säkerhetsdekalerna slits eller skadas och blir oläsliga, ska du beställa ersättningsdekaler från din lokala försäljare.

A - Artikel nr. 1727207 Varningsdekal utkastarrör B - Artikel nr. 1739967 Varningsdekal snöskruv C - Artikel nr. 276925 Varningsdekal motor

Snöslungans reglage och användningsdekaler (Fig.2)

A Snöskruvreglage B Kontrollreglage för riktskärm C - Elektrisk startknapp D Uttag för elsladd E - Startinstruktionsdekal / Steg 1-3 F - Startinstruktionsdekal / Steg 4 och 5

Motorkontroller

G — Chokereglage H — Bränsletank och lock I — Oljepåfyllningslock (förlängd mätsticka) J — Primerknapp K — PÅ/AV eller Tryck/Drag-nyckel (om det finns) L — Handtag på startlinan M — Oljeavtappning

VARNING

När man använder en snöslunga kan främmande föremål slungas in i ögonen och leda till svåra ögonskador. Använd alltid skyddsglasögon eller visir innan du börjar använda snöslungan.

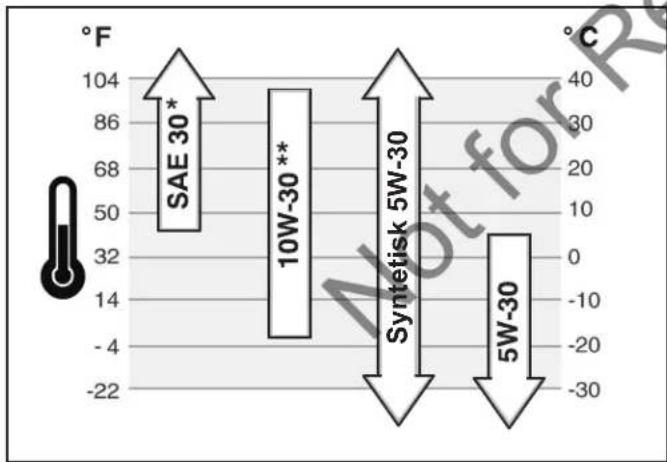

Kontrollera/fyll på olja

OBSERVERA: Motorn levereras fylld med olja från fabriken. Fyll på olja enligt anvisningarna i handboken innan du startar motorn. Om du startar motorn utan olja skadas den så att den inte kan repareras och täcks inte av garantin.

1. Se till att enheten står plant. Använd en rengöringsolja av bra kvalitet med klassificering "För service SG, SH, SJ, SL eller högre". Syntetisk motorolja 5W30 går bra i alla temperaturer. Blanda INTE olja med bensin. Se tabell över rekommenderade oljetyper.
2. Ta bort oljepåfyllningslocket/mätstickan (A, Fig. 3) och torka av den med en ren trasa.
3. Sätt i locket/mätstickan och vrid medurs för att dra åt.
4. Ta bort oljepåfyllningslocket/mätstickan och kontrollera oljan.
5. Tillsätt olja vid behov tills nivån når markeringen FULL på oljepåfyllningslocket/mätstickan. Överfyll inte.
6. Dra åt locket/mätstickan ordentligt.

Bränslerekommendationer

Bränslet måste uppfylla dessa villkor:

• Ren, färsk, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.
• Bensin med upp till 10 % etanol (gasohol) eller upp till 15 % MTBE (metyltertiärbutyleter) går också bra.

OBS! Använd inte bensin som inte godkänts, t.ex. E85. Blanda inte olja i bensin eller ändra motorn för att köra på alternativa bränslen. Det kan skada motorns delar och gör motorgarantin ogiltig.

För att skydda bränslesystemet från att det bildas gummi, blanda i bränslestabilisator i bränslet. Allt bränsle är inte likadant. Om det blir problem med starten eller prestandan, byt bränsleleverantör eller byt varumärke. Denna motor är kalibrerad för att användas med bensin. Avgaskontrollsystemet för denna motor är EM (Engine Modifications).

Höghöjd

På höjder över 1 524 meter (5 000 fot), är minst 85 oktan/85 AKI (89 RON) bensin godtagbar. För att uppfylla utsläppskraven krävs en justering för hög höjd. Användning utan denna justering orsakar sämre prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd.

Användning av motorn på höjder under 762 meter (2500 fot) med utrustning för hög höjd rekommenderas inte.

Fylla på bränsle

VARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Stäng av motorn och låt den svalna under minst 2 minuter innan bensinlocket tas av. Fyll bränsletanken utomhus eller i ett välventilerat område.
• Överfyll inte tanken. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.
• Ha inte bränsle i närheten av gnistor, öppen eld, kontrollampor och andra antändningskällor.
• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.
• Om bränsle spills ut ska du vänta lite innan du startar motorn.
• Rengör området runt bränslelocket från smuts och skräp. Ta bort rörlocket (A, Fig. 4).
• Fyll bränsletanken med bränsle. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.
• Sätt tillbaka tanklocket.

Starta motorn

VARNING

Den elektriska startmotorn har en treledarkabel och -kontakt för att kunna användas på AC hushållsström. Elsladden måste alltid vara riktigt jordad för att förhindra elektriska stötar.

Saknar ditt hus ett jordat treledarsystem, ska den elektriska startmotorn inte användas. Kontakta en utbildad elektriker för installation av ett jordat treledarsystem.

VARNING

Koppla alltid elsladden först till kopplingsdosan på utrustningen och därefter den andra änden till ett jordat uttag. Efter start tas elsladden först ut från det jordade eluttaget.

Motoroljan ska nå upp till markeringen FULL på oljepåfyllningslocket/mätstickan. Snöslungans motor är försedd med en elektrisk AC startmotor och rekylstart. Innan motorn startas ska du se till att du har läst följande information.

Om motorn flödar, sätter du choken på ÖPPEN/KÖR och drar igång tills den startar.

Starta motorn på följande sätt:

1. Kontrollera oljenivån. Se avsnittet Kontrollera/fyll på olja.
2. Se till att snöskruvreglaget är avstängt.
3. Sätt i PÅ/AV-nyckeln (A, Fig. 5) och vrid till läget PÅ eller sätt i Tryck/Drag-nyckel, (i förekommande fall).
4. Vrid chokereglaget (B) helt medurs om motorn är kall. OBS! Använd inte choken för att starta en varm motor.
5. Tryck in primerknappen (C) två gånger. OBS! Använd inte primerknappen för att starta en varm motor.

VARNING

Drar du snabbstartsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget.

Benbrott, frakturer, blåmärken eller stukning kan bli resultatet. När du startar motorn drar du långsamt i startlinan tills det tar emot och drar sedan snabbt för att inte bli skadad av att linan snabbt dras in.

1. Start med upprullning: Håll hårt i handtaget på startsnöret (D, Fig. 5). Dra långsamt i startsnörets handtag tills det tar emot och dra snabbt.

OBS! Om motorn inte startar efter tre försök, se motorhandbokens avsnitt Felsökning.

VARNING

Om förlängningssladden är skadad måste den bytas ut av tillverkaren (eller en serviceagent) eller en på annat sätt godkänd person för att undvika fara.

1. Elektrisk start: Sätt först i förlängningssladden (E, Fig. 6) i sladduttaget (F) och därefter i vägguttaget. Om ytterligare förlängning krävs är det viktigt att det är en treledarkabel.
2. Elektrisk start: Tryck in startknappen (G). När du startar motorn kopplar du först loss förlängningssladden från vägguttaget och sedan från sladduttaget. Viktigt: För att förlänga startmotorns livslängd kör du den bara kort (högst fem sekunder). Vänta en minut mellan startförsök. OBS! Om motorn inte startar efter tre försök, se motorhandbokens avsnitt Felsökning.

Stoppa motorn

VARNING

Bensin och bensinångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller döden. ANVÄND INTE chokereglaget på förgasaren för att stänga av motorn.

Låt motorn gå några minuter på tomgång innan den stoppas för att hjälpa till att torka upp fukt.

1. Vrid PÅ/AV eller Tryck/Drag-nyckeln (A, Fig. 7) till AV-läget och ta bort eller dra ut Tryck/Drag-nyckeln (i förekommande fall).
2. Förvara PÅ/AV eller Tryck/Drag-nyckeln utom räckhåll för barn. Motorn kan inte startas utan PÅ/AV eller Tryck/Drag-nyckeln.

Använda snöslungan

VARNING

Före användning ska du se till att området framför snöslungan är fritt från åskådare eller hinder.

Slunga INTE snö mot en byggnad eftersom dolda föremål kan slungas med tillräcklig kraft för att orsaka skada.

1. Starta motorn. Se "Starta motorn" i detta avsnitt.
2. Justera utkastarrörets riktning och vinkel (A, Fig. 8). Se Utkastarrör och riktskärm i detta avsnitt.
3. Tryck in och håll kvar snöskruvreglaget (B) för att starta snöskruvens rotation. Släpp snöskruvsreglaget för att koppla loss snöskruven.
4. För in maskinen i snön.

OBS! När våt och tung snö ska röjas, reducera hastigheten, ha full gas och röj mindre än maskinens fulla bredd.

1. Tippa styrstången (C) lätt framåt. Det får snöslungan att själv dra sig framåt.

VARNING

Läs Handboken innan maskinen används. Denna maskin kan vara farlig om den används oförsiktigt.

• Använd aldrig snöslungan utan alla skydd, höljen och skärmar på plats.
• Rikta aldrig utkastaren mot fönster eller tillåt åskådare intill maskinen när den är igång.
• Stoppa motorn när du lämnar körläget. Koppla ur tändstiftet innan du rensar impellerhuset eller utkastarröret och innan du utför reparationer eller justeringar.
• Ta bort säkerhetsnyckeln när du lämnar maskinen. För att minska risken för brand ska maskinen hållas ren och fri från utspilld bensin, olja och skräp.
• Håll händer, fötter, huvud och lösa kläder borta från motorns och snöslungans rörliga delar. Ljuddämparen och kringliggande områden kan nå temperaturer som överstiger 66°C (150°F). Undvik dessa områden.
• Låt INTE barn närma sig eller vistas i närheten av snöslungan när den är igång.

VARNING

Motorn avger koloxid som är en luktfri, färglös, giftig gas. Att andas in koloxid kan orsaka yrsel, svimning eller dödsfall.

• Starta och kör motorn utomhus. Kör inte motorn i ett slutet utrymme, även om dörrar och fönster är öppna.

Stanna snöslungan

1. Lossa snöskruvreglaget (A, Fig. 9).
2. Vrid PÅ/AV-reglaget (B) till läget AV och ta bort eller dra ut TRYCK/DRAG-nyckeln.

Kör aldrig motorn inomhus eller i ett slutet utrymme med dålig ventilation. Utkastarröret innehåller ett roterande snöskruv för att slunga snö. Du ska aldrig rensa eller ta bort stopp med händerna.

Fingrar kan lätt fastna med allvarlig lemlästning eller svåra skärskador som följd. Använd alltid ett rensningsredskap för att rensa eller ta bort stoppet i utkastarröret.

FARA

Den vanligaste orsaken till skada i samband med snöröjning är handkontakt med den roterande snöskruven inuti snöslungor.

Denna snöslunga kan kapa av händer och fötter och slunga ut föremål. Läs och iaktta alla säkerhetsinstruktioner i handboken. Underlåtenhet att göra det kan resultera i dödsfall eller allvarlig personskada.

Test - Snöskruv/impeller

1. Starta enheten och koppla in snöskruvreglaget (A, Fig. 9).
2. Släpp snöskruvreglaget.
3. Snöskruven måste stanna inom högst 5 sekunder.

Utkastarrör och riktskärm

Ta tag i rörets handtag (A, Fig. 10) på riktskärmens handtag och vrid utkastarröret åt vänster, höger eller någon riktning framåt. En spänningsplatta håller röret i önskat läge.

OBS! Använd INTE rörets handtag för att lyfta enheten.

Manuell justering av riktskärm

Lossa riktskärmens vingratt (B, Fig. 10) och justera riktskärmen upp eller ner för att reglera höjden och avståndet på den utkastade snön. Dra åt vingratten ordentligt för att behålla önskad riktskärmsinställning.

FARA
	Den vanligaste orsaken till skada i samband med snöröjning ár handkontakt med den roterande skovelhjulet inuti utkastarröret. Rengör erller rensa aldrig ettt utkastarrör med händerna erller medan motorn ár igång.
Fingrar kan lätt fastna med allvarlig lemlästning ellser svåra skårskador som följd.

1. STÄNG AV MOTORN!
2. Vänta i 10 sekunder för att vara säker på att snöskruven har slutat snurra.
3. Använd ett rensningsverktyg för att ta bort snö från snöskruvhuset.

Användningstips

1. Den effektivaste snösugningen får man när snön röjs direkt när den fallit.
2. För fullständig snöröjning ska strängarna överlappa varandra.
3. Snöcka om möjligt slungas i medvind.
4. På ytor med grus eller singel, tryck ner styrstången lätt för att undvika att stenar fångas upp. Låt INTE stenar och grus fångas upp och slungas ut ur snöslungan.
5. När snösugningen är klar, ska motorn gå på tomgång i några minuter för att snön och isen som samlats på motorn ska smälta.
6. Rengör snöslungan ordentligt efter varje användning.
7. Innan snöslungan startas, undersök alltid om det finns is och/eller skräp på snöskruven som kan orsaka skada på snöslungan.
8. Kontrollera oljenivån före varje start. Kontrollera att oljan är på FULL-markeringen på oljepåfyllningslocket/mätstickan.

Snöslunga

After varje användning

Ta bort snö och snömodd som samlats是从snöslungan for att Förhindra att kontrollerna fryser.

Var 8:e timma eller en gång per dag

Uffor säkerhetskontroller på impellern.

Var 25:e timma eller en gång perår

Kontrolera att inget är lõst på snöslungan.

Justera snöskruvens kontrollkabel vid behov.

Kontakta Återförsäljare en gång perår for att

Kontrolera att slitaget på snöskruven av gummi inte påverkar prestandan.

Motor

Första 5 timmarna

Byt olja.

Var 8:e timma eller en gång per dag

Kontrollera motorns oljenivå.

Var 50:e timma eller en gång perår

Byt motoroljå.

Kontrollera ljuddämpare och ljuddämparskydd.

En gång perår

Byta tändstift.

Kontrollera ventilens spelrum. *

• Inte nödvändigt om inte motorn uppträder med problem. Kontakta en auktoriserad försäljare.

Avgaskontroll deklaration

Underhåll, byte eller reparation av avgaskontrollanordningar och system kan utföras av en verkstad eller person som reparerar motorer som inte är avsedda för väg. Men för att få utsläppskontrollservice "utan kostnad", måste arbetet utföras av en av tillverkaren godkänd säljare.

Byta olja

Tappa ut olja

Använd olja är farligt avfall och måste avyttras korrekt. Blanda inte med hushållsavfall. Kontrollera med lokala myndigheter, servicecenter eller återförsäljare för säker avyttring / återvinningsanläggning.

1. Med motorn avstängd men fortfarande varm, lossa ledningen till tändstiftet (A, Fig. 11) och håll den borta från tändstiftet.

OBS! För att komma åt ledningen till tändstiftet måste du ta bort motorns snöhuv. Se "Byt tändstiftet" i detta avsnitt.

1. Tippa maskinen lätt bakåt, ta därefter bort oljeavtappningslocket (B, Fig. 12). Tappa ut oljan i en godkänd behållare.
2. När oljan tappats ut, sätt i och spänn fast oljeavtappningslocket.

Fyll på olja

1. Placera maskinen jämnt.
2. Rengör oljepåfyllningsområdet från smuts.
3. Se avsnittet Specifikation för oljekapacitet.
4. Ta bort mätstickan (C, Fig. 13) och torka med en ren trasa.
5. Häll långsamt olja i påfyllningsröret (D). Överfyll INTE. Vänta några minuter och kontrollera oljenivån igen.
6. Sätt i och dra åt oljemätstickan.
7. Ta bort mätstickan och kontrollera oljenivån. Det ska nå fullindikatorns överdel (E) på mätstickan.
8. Sätt i och dra åt oljemätstickan.

Justering av snöskruvens kabel

VARNING

Skruva inte åt för hårt eftersom det kan lyfta reglaget och orsaka att snöskruvreglaget aktiveras utan att det är nedtryckt.

VARNING

Snöskruven måste stanna inom högst 5 sekunder efter att reglaget släppts. Gör den inte det, kontakta en auktoriserad försäljare.

Om snöskruven inte snurrar längre när reglaget är inkopplat, eller om remmen slirar under last, kan snöskruvens kabel eller rem ha sträckts. Det kan kompenseras med att snöskruvens kabel justeras. Om remmen är för sliten eller trasig, kontakta din godkända säljare för reparation.

OBS! Snöskruven får inte snurra om inte snöskruvreglaget är inkopplat. Snöskruven måste frikopplas inom 5 sekunder efter att snöskruvreglaget släppts. Gör den inte det, kontakta en auktoriserad försäljare innan du använder den.

Inspektion

1. Starta motorn.
2. Aktivera snöskruvreglaget. Snöskruven ska snurra.
3. Släpp snöskruvreglaget. Snöskruven ska stanna inom 5 sekunder.

Om snöskruven inte stannar som angivet ovan, justera eller ta maskinen till din lokala godkända försäljare för reparation.

Justering

1. Stäng av motorn och ta bort nyckeln. Vänta tills alla rörliga delar stannat.
2. För upp kabelhöljet (A, Fig. 14) för att blottlägga kabeljusteringsöglorna (B) och Z-böjen (C).
3. Lossa kabelns Z-böj från kabelöglorna och sätt in den i den näst högsta öglan för att öka bältets spänning. För tillbaka kabelskyddet på plats.

OBS! Det måste finnas lite spelrum i kabeln när kontrollen är lossad.

1. Undvik snöskruven, sätt i nyckeln, starta motorn och genomför inspektionen igen. Om snöskruven inte stannar som angivet, ta maskinen till din lokala godkända försäljare för reparation.

Förvaring

VARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

Vid förvaring av bränsle eller utrustning som har bränsle i tanken

Förvara inte i närheten av ugnar, spisar, vattenvärmare eller annan utrustning med kontrollågor eller tändkällor, eftersom de kan antända bränsleångor.

Bränslesystem

Bränsle kan bli unket när det förvaras längre än 30 dagar. Unket bränsle orsakar att syra- och gummiavlagringar bildas i bränslesystemet eller på viktiga delar i förgasaren. För att bränslet ska hålla sig färskt, använd Briggs & Stratton® Advanced Formula Fuel Treatment & Stabilizer, som finns överallt där originaldelar från Briggs & Stratton säljs.

För motorer med ett FRESH START®-tanklock, använd Briggs & Stratton FRESH START® som finns i en patron med droppkoncentrat.

Det är inte nödvändigt att tappa ut bensin från motorn om en bränslestabilisator tillsätts enligt anvisningarna. Kör motorn under 2 minuter för att cirkulera stabilisatorn genom bränslesystemet innan den ska förvaras.

Motorolja

Byt motoroljan medan motorn fortfarande är varm.

Snöslunga

1. Rengör snöslungan noggrant.
2. Smörj alla smörjpunkter (kontakta godkänd försäljare).
3. Se till att muttrar, bultar och skruvar är riktigt åtdragna. Undersök att inga synliga rörliga delar har skador, brott eller är slitna. Byt vid behov.
4. Bättra på alla målade delar som rostat eller där färgen flagnat.
5. Täck bara metalldelar på snöskruv och impeller med rostskyddsmedel.
6. Förvara om möjligt snöslungan inomhus och täck över den för att skydda den från damm och smuts.
7. På modeller med vikbara handtag lossas knopparna som håller handtaget uppe. Vrid det övre handtaget framåt.
8. Om den förvaras utomhus, placera snöslungan på block och se till att ingen del av maskinen står på marken. Täck snöslungan med en tung presenning.

Tauturförvaring

1. Lyft det övre handtaget i arbetsläge och dra åt knopparna som fäster det övre handtaget.
2. Fyll bränsletanken med nytt bränsle.
3. Kontrollera tändstiftet. Se till att avståndet är riktigt. Om tändstiftet är slitet eller skadat ska det bytas.
4. Se till att fästena är åtdragna.
5. Se till att alla skydd, lock och skärmar är på plats.

PROBLEM HITTA EN ÅTGÄRD
Snöskruven stannar inte inom 5 sekunder after att reglage har frigjorts.	Snöskruvreglagets kabel ar inte justerad.	Justera snöskruvreglagets kabel. Se "Kabeljustering" i avsnittetUn- derhäll i handboken. Om snöskruven inte stannar inom 5 sekunder, kontakta en godkänd fösäljare für reparation.
Utkastarröret erller riktskärmen fungerar inte (fjärr-manuell).	Utkastarröret erller riktsärmen mäste smörjas.	Kontakta en auktoriserad fösäljare.
	Utkastarröret erller riktsärmen ar frusen.	Sätt snöslungan i ett uppvärmt garage aller lát den köra nagra minu- ter erller ta bort snö och is frän utkastarrörets bas.
Motorn startar inte.	Nyckeln ar på AvEller inte isatt. Vrid	nyckeln till PÅ-laget.
	Primern inte intryckt. Tryck två gäng	nyckeln till PÅ-laget.
	Fruen motor Sätt snöslungan i ett uppärmt garagefor att tina upp motorn.	nyckeln till PÅ-laget.
	Slut på bensin. Fyll tanken.	nyckeln till PÅ-laget.
	Choken öppen - kall motor. Vrid chok	nyckeln till stängd, tryck därefter på primern och starta motorn.
	Motorn flödad.	nyckeln till öppen. Drea lgäng motorn tills den startar.
	Ingen gnista. Koppla tändstiftsledning	nyckeln till öppen. Drea lgäng motorn tills den startar.
	Vatten i bensinen, eller gammal bensin.	Töm tanken. (Bensin mäste lämnas på en station För miljöfarligt avfall). Fyll på med nytt bränsle.
	Sladden inte ansluten erller kretsbrytaren utlõst (modeller med elektrisk start).	Sätt i sladden erller byt ut trasig sladd. Återställ kretsbrytaren.
Motorn svårstartad el- ler:gårligt.	Bränslebandningen for fét. Flytta chok	nyckeln till ÖPPEN.
	Tändstift felaktigt, smutsigt erller med fel avständ.	Rengör och öppna gabet i tändstiftet erller kontakta godkänd fösäl- jare.
	Bränsleventilen blockerad. Rengör ventilen.	nyckeln till ÖPPEN.
Onormal vibration.	Lösa delar eller skadad snöskruv.	Stoppa genast motorn. Kontakta en auktoriserad fösäljare.
Skripskäret röjer inteHarda ytor.	For mycket snö Kvarlämmad.	Kontakta auktoriserad äterförsäljare for att bestämma om det be- hövs ett nytt skripskär.
	Slitet skripskär.	Kontakta godkänd fösäkjare for byte.
Enheten slungar inte snö.	Snöskruvene drivrem ar lös erller skadad.	Justera snöskruvreglagets kabel. Se "Kabeljustering" i avsnittet Underhäll i handboken.
		Kontakta godkänd fösäkjare for byte av rem.
	Utkastarröret ar tilläppt av snö. Stoppa genast motorn. Använd alltid ett rengöringsverktyg, für att rensa utkastaren. Inte händerna. Rengör utkastarröret och insidan av snöskruvhuset. Läs avsnittet "Varningar" i avsnittetOperatörssäkerhet.
	Främande foremål i snöskruven.	Stoppa genast motorn. Använd alltid ett rengöringsverktyg, für att rensa utkastaren. Inte händerna. Ta bort foremålaret frän snöskruven. Läs avsnittet "Varningar" i avsnittetOperatörssäkerhet.
	Snöskruv av gummi ar slitten erller skadad.	Kontakta godkänd fösäkjare for byte.

BRIGGS & STRATTON MOTOR / UTRUSTNING GARANTIPOLICY April 2012

BEGRÄNSAD GARANTI

Briggs & Stratton garanterar att under den garantiperiod som specificeras nedan, kommer det att reparera eller byta ut, utan avgift, eventuella felaktiga delar vad gäller material eller arbete efter både och. Köparen står själv för transportkostnaden för produkt som lämnats in för reparation eller utbyte. Garantin gäller under nedan angivna perioder och enligt nedan angivna villkor. För garantiservice, leta upp närmaste auktoriserad servicehandlare i vår karta för att lokalisera handlare på www.murray.com. Köparen måste kontakta den Auktoriserade servicehandlaren och sedan göra produkten tillgänglig för den auktoriserade servicehandlaren för inspektion och test.

Det finns ingen annan särskild garanti. Allmän garanti, konsumentgaranti eller garanti täckande erforderligt bruk, begränsas till ett år från inköpsdatum eller till lagstadgad tid. Alla andra underförstådda garantier frånsägs. Ansvar frånsägs för oförutsedda skador eller skador som uppstår i samband med bruk av produkten i den omfattning lagen tillåter. Vissa stater och länder medger inte begränsningar med avseende på hur länge en uttrycklig garanti varar, och vissa stater eller länder tillåter ingen exklusion eller begränsningar av skador av påföljds- eller tillfälliga skador, så begränsningar ovan gäller eventuellt inte dig. Denna garanti ger dig specifika juridiska rättigheter men du kan även besitta andra rättigheter, vilka varierar mellan olika stater och länder.

GARANTIPERIOD

Artikel Privatbruk Kommersiell användning

UTRUSTNING 2 år 90 dagar

• Gäller endast Briggs & Stratton motorer. Garantins omfattning av icke Briggs & Stratton motorer ges av den motortillverkaren. Utsläppsrelaterade komponenter omfattas av garantivillkoren för utsläpp (Emissions Warranty Statement). ** I Australien - Våra varor omfattas av garantier som inte kan frånsägas enligt Australiensisk konsumentlag. Du har rätt till en ersättning eller återbetalning vid ett betydande fel och till kompensation vid annan rimlig förutsebar förlust eller skada. Du har även rätt till att få varorna reparerade eller utbytta om varorna inte är av acceptabel kvalitet och felet inte uppgår till ett betydande fel. För garantiservice, leta reda på närmaste auktoriserad servicehandlare i vår karta för att lokalisera handlare på BRIGGSandSTRATTON.com eller genom att ringa 300 274 447 eller genom att skicka ett e-postmeddelande eller skriva till [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australien, 2170.

Garantiperioden börjar på det datum då den första konsumenten eller kommersiella slutanvändaren köpte varan och fortsätter under den period som anges i tabellen ovan. "Privat bruk" avser personligt bruk i hemmet av privatperson. "Kommersiellt bruk" avser allt annat bruk, inklusive affärsrelaterat bruk, bruk i näringsverksamhet eller uthyrning. Då produkten en gång varit i kommersiellt bruk betraktas produkten fortsättningsvis som kommersiell i garanti-sammanhang.

Ingen registrering krävs för att garantin ska gälla för Briggs & Strattons produkter. Spara ditt inköpskvitto som köpbevis. Om inköpskvittot inte kan uppvisas vid yrkan på garantireparation, kommer produktens tillverkningsdatum att användas för att bestämma garantiperioden.

ANGÅENDE GARANTIN

Vi välkomnar garantireparationer och ber om ursäkt för det besvär felet orsakat. Garantiservice finns endast tillgänglig genom Murray auktoriserad servicehandlare. De flesta garantireparationer sker rutinmässigt men i vissa fall faller inte reparationen under garantin. Denna garanti täcker endast fel i material och/eller tillverkning. Den täcker inte skador orsakade av felaktig användning eller missbruk, undermåligt underhåll eller reparation, normalt slitage eller ej godkänt bränsle.

Felaktig användning eller missbruk - Hur utrustningen ska användas korrekt beskrivs i användarmanualen. Att använda produkten på annat sätt än vad som beskrivs i användarmanualen eller använda produkten efter att den skadats, gör garantin ogiltig. Garanti medges inte om produktens serienummer har avlägsnats eller produkten har modifierats på något sätt eller produkten bevisligen har missbrukats t.ex. slag eller vatten/kemiska korrosionsskador.

Felaktigt underhåll eller reparation - Produkten måste underhållas enligt de procedurer och scheman som finns i användarmanualen och servas eller repareras med originaldelar från Briggs & Stratton eller likvärdiga. Skador som orsakats av undermåligt underhåll eller användning av annat än originaldelar täcks inte av garantin.

Normalt slitage - I likhet med all mekanisk utrustning, är din enhet utsatt för slitage även vid korrekt underhåll. Garantin omfattar inte reparationer då normal användning lett till utmattning av en del av eller hela produkten. Underhålls- och slitagedelar som filter, remmar, skär och bromsklossar (motorns bromsklossar täcks) täcks inte av garantin endast på grund av slitlageegenskaperna, såvida inte orsaken beror på fel i material eller tillverkning.

Gammalt bränsle - För att fungera riktigt, måste produkten ha nytt bränsle som överensstämmer med kriterierna som specificeras i användarmanualen. Skador som orsakas av gammalt bränsle (läckage i förgasaren, tilltäppta bränsleledningar, kärvande ventiler etc.) täcks inte av garantin.

Övriga undantag - Denna garanti gäller INTE skada orsakad av olycka, missbruk, modifieringar, ombyggnader, felaktig service, nedfrysning eller kemiska angrepp. Tillsatser och tillbehör som inte fanns i produktens originalförpackning täcks INTE heller av garantin. Det finns inget garantiskydd för utrustning som använts för PRIMARY POWER istället för UTILITY POWER eller för utrustning som använts i livsuppehållande applikationer. Denna garanti täcker INTE heller fel som uppstått i samband med händelse som kan hänföras till Guds vilja eller annan force majeure som ligger bortom tillverkarens kontroll.

MOTOR:

Märke Briggs & Stratton

Modellserie

Snöserien

Bruttovridmoment* 8,0 MK vid 3 060 rpm

Typ

4-takt

Slagvolym 205 cm³ (12,48 in³)

Startsystem Dragstart och elektrisk 230V fjärrstart utan sladd

1-2-3

Startpaket

Växelriktare

Ingen

Oljekapacitet 0,59 L (20 oz)

Motorolja

Syntetisk

5W30

Bransletankens volym Nylon 2,8 liter (3,0 qts)

Tändstiftsgap 0,76 mm (0,030 in.)

Tändstifts vridmoment 20 Nm (180 lb-in)

Tändningssystem Detta tändningssystem med tändstift uppfyller kanadensisk ICES-002-standard.

SNÖSKRUV/IMPELLER:

Röjningsbredd 55,9 cm (22,0 in.)

Intagshöjd 32,0 cm (12,6 in.)

Snöskruvens/impellerns diameter 25,4 cm (10,0 tum)

Antal impellerblad

2

ROR:

Rörets riktningsärm

Manuell

Rorvridning

Manuell vridning 200°

DRIVSYSTEM:

Drivtyp

Snöskruv - Drivande

Körhastigheter

Inte tillämpligt

Däckstorlek

20,3 × 5,1 cm (8,0 × 2,0 tum)

Effektklasser

Bruttomärkeffekten för enskilda bensinmotormodeller sker i enlighet med SAE (Society of Automotive Engineers) kod J1940 (klassificering av effekt och vridmoment för småmotorer). Effektprestanda har inhämtats och korrigerats i enlighet med SAE J1995 (reviderad i maj 2005). Vridmomentvärden inhämtas vid 3 060 RPM. Hästkrafter inhämtas vid 3 600 RPM. Bruttoeffektkurvorna kan ses på www.BRIGGSandSTRATTON.com. Nettoeffektvärdena tas med avgas- och luftrenare installerade, medan däremot bruttoeffektvärdena samlas in utan dessa tillbehör. Motorns verkliga bruttoeffekt blir högre än motorns nettoeffekt och påverkas bl.a. av miljömässiga arbetsförhållanden och variationer i olika motorer. Med tanke på det breda utbudet av produkter i vilka motorer monteras, är det inte säkert att bensinmotorn utvecklar den klassificerade bruttoeffekten när den körs i en viss utrustning. Skillnaden beror på ett antal faktorer, bland annat, men inte begränsat till olika motordelar (luftrenare, avgassystem, laddning, kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, miljömässiga körförhållanden (temperatur, luftfuktighet, höjd över havet) och variationer i olika motorer. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Stratton byta till en motor med högre effekt före en motorserie.
