169621100 - Souffleur à neige MURRAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à neige
Marque	Murray
Modèle	169621100
Largeur de nettoyage	55,9 cm (22,0 po)
Hauteur d'admission	32,0 cm (12,6 po)
Diamètre de la tarière/impulseur	25,4 cm (10,0 po)
Nombre d'ailettes de l'impulseur	2
Rotation de la goulotte	Manuelle 200°
Déflecteur	Manuel
Type d'entraînement	Tarière propulsée
Dimensions des roues	20,3 x 5,1 cm (8,0 x 2,0 po)
Moteur	Briggs & Stratton, 4 temps
Cylindrée	205 cm³ (12,48 po³)
Couple	8,00 T.P. à 3 060 tr/min
Démarrage	Lanceur manuel et démarreur électrique 230 V
Capacité d'huile moteur	0,59 L (20 oz)
Huile moteur recommandée	Synthétique 5W30
Capacité du réservoir de carburant	2,8 L (nylon)
Écartement des électrodes de bougie	0,76 mm (0,030 po)
Garantie machine (utilisation particulière)	2 ans
Garantie machine (utilisation commerciale)	90 jours

FOIRE AUX QUESTIONS - 169621100 MURRAY

Comment démarrer le souffleur à neige ?

Assurez-vous que le moteur contient de l'huile et que le réservoir de carburant est rempli. Insérez la clé de contact et tournez-la sur MARCHE. Si le moteur est froid, tournez le starter en position fermée. Appuyez deux fois sur l'amorceur. Tirez lentement sur le cordon de démarreur jusqu'à résistance, puis tirez rapidement. Pour le démarrage électrique, branchez d'abord la rallonge sur la machine puis sur une prise murale, et appuyez sur le bouton de démarrage.

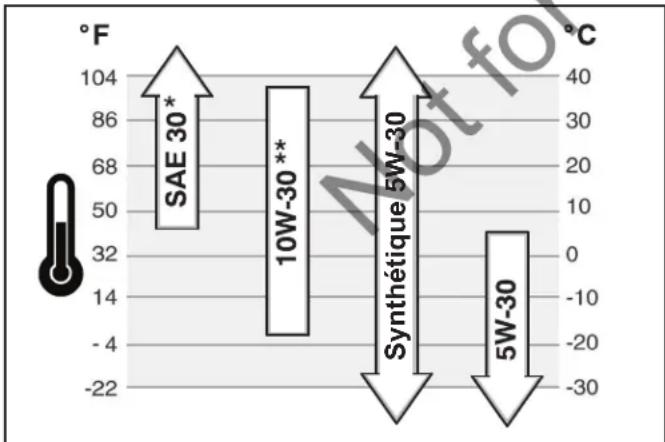

Quelle huile utiliser et comment vérifier le niveau ?

Utilisez une huile moteur synthétique 5W30 de haute qualité classée SF, SH, SJ, SL ou supérieure. Pour vérifier le niveau, retirez la jauge, essuyez-la, insérez-la sans visser, retirez-la et lisez le niveau. Ajoutez de l'huile jusqu'à la marque PLEIN si nécessaire. Ne remplissez pas trop.

Comment déboucher la goulotte d'éjection ?

DANGER : Ne mettez jamais les mains dans la goulotte. Arrêtez immédiatement le moteur, attendez 10 secondes que l'impulseur s'arrête, puis utilisez un outil de nettoyage (comme une baguette) pour retirer la neige ou les débris. Ne jamais utiliser vos mains.

Comment régler la direction de la goulotte et le déflecteur ?

Pour orienter la goulotte, saisissez la poignée et faites-la pivoter manuellement sur 200°. Pour ajuster la hauteur de jet, desserrez le bouton à ailettes du déflecteur, inclinez le déflecteur vers le haut ou le bas, puis resserrez.

Quelle essence utiliser ?

Utilisez de l'essence sans plomb propre et récente, avec un indice d'octane d'au moins 87 (91 RON). L'essence contenant jusqu'à 10% d'éthanol (E10) est acceptable. N'utilisez pas d'E85 ou de carburant mélangé à de l'huile.

Comment entretenir le moteur régulièrement ?

Vérifiez le niveau d'huile avant chaque utilisation. Changez l'huile après les 5 premières heures, puis toutes les 50 heures ou chaque année. Remplacez la bougie d'allumage chaque année. Nettoyez le silencieux et vérifiez les fixations.

Comment régler le câble de la tarière si elle ne tourne pas correctement ?

Arrêtez le moteur et retirez la clé. Glissez la gaine du câble pour exposer les boucles de réglage. Déplacez l'extrémité en Z du câble dans une boucle différente pour augmenter ou diminuer la tension. Assurez-vous qu'il y a un peu de mou quand la commande est relâchée.

Que faire si le moteur ne démarre pas ?

Vérifiez que la clé est sur MARCHE, que le réservoir contient du carburant, que le starter est fermé (moteur froid) et que vous avez amorcé deux fois. Si le moteur est noyé, mettez le starter en position ouverte et essayez de démarrer. Vérifiez la bougie d'allumage et le câble.

Comment remiser la souffleuse à neige après la saison ?

Vidangez l'huile du moteur encore chaud. Ajoutez un stabilisateur de carburant et faites tourner le moteur 2 minutes. Nettoyez complètement la machine, lubrifiez les points de graissage, serrez toutes les fixations. Remisez à l'intérieur et couvrez-la.

Quelle est la durée de garantie ?

Pour une utilisation particulière (consommateur), la machine est garantie 2 ans, le moteur 2 ans et la batterie 1 an. Pour une utilisation commerciale, la garantie est de 90 jours pour la machine et le moteur, et 1 an pour la batterie. Conservez le reçu d'achat.

MODE D'EMPLOI 169621100 MURRAY

Briggs & Stratton garantit la réparation ou le remplacement gratuits, pendant la période de garantie spécifiée ci-dessous, de toute pièce présentant des vices de matériaux ou de fabrication. Les frais de transport du produit devant faire l'objet d'une réparation ou d'un remplacement couvert par cette garantie sont à la charge de l'acheteur. Cette garantie est valable pendant les durées stipulées, en fonction des conditions énoncées ci-dessous. Pour trouver le distributeur autorisé le plus proche et bénéficier des services couverts par la garantie, veuillez consulter notre carte des distributeurs sur www.murray.com. L'acheteur doit contacter le distributeur autorisé, puis lui amener le produit à des fins d'inspection et de test.

Aucune autre garantie explicite n'est fournie pour ce produit. Les garanties implicites, y compris les garanties de qualité marchande et d'adaptation à un usage particulier, sont limitées à un an à compter de la date d'achat, ou à une durée conforme à la législation. Toutes les autres garanties implicites sont exclues. Les responsabilités relatives aux dommages accessoires et indirects sont exclues dès lors que cette exclusion est autorisée par la loi. Certains États ou pays n'autorisent pas les limitations de durée de la garantie implicite. Certains États ou pays n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Le cas échéant, la limitation susmentionnée peut ne pas s'appliquer à votre situation. La présente garantie vous offre des droits légaux spécifiques, mais vous pouvez bénéficier d'autres droits en fonction de l'État ou du pays dans lequel vous vous trouvez.

PÉRIODE DE GARANTIE

Élément Utilisation par le consommateur Utilisation commerciale

Machine 2 ans 90 jours

Moteur* 2 ans 90 jours

Batterie 1 an 1 an

• Concerne les moteurs Briggs et Stratton uniquement. La couverture des réclamations au titre de la garantie relatives aux moteurs tiers est assurée par le fabricant du moteur en question. Les composants utilisés lors des émissions sont couverts par la Déclaration de garantie concernant les émissions. ** En Australie : nos produits sont accompagnés de garanties ne pouvant être exclues, conformément à la loi australienne de protection du consommateur (Australian Consumer Law). Vous pouvez obtenir un remplacement ou un remboursement en cas de défaillance majeure ou en compensation de toute perte ou de tout dommage survenu dans le cadre des conditions raisonnablement prévisibles d'utilisation du produit.

Vous pouvez également bénéficier de la réparation ou du remplacement des produits si la qualité de ces derniers n'est pas acceptable et si le défaut n'entraîne pas de défaillance majeure. Pour trouver le distributeur autorisé le plus proche et bénéficier des services couverts par la garantie, veuillez consulter notre carte des distributeurs sur BRIGGSandSTRATTON.com, appeler le 1300274447 ou envoyer une commande par voie électronique à l'adresse [e-mail], ou par voie postale à l'adresse : Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australie, 2170.

La garantie commence à la date d'acquisition du produit par le consommateur ou l'entité commerciale, et continue tout au long de la période indiquée dans le tableau ci-dessus. « Utilisation par le consommateur » signifie que le produit sert dans le cadre d'une utilisation privée. « Utilisation commerciale » indique toutes les autres utilisations possibles, notamment à des fins commerciales, génératrices de revenus ou locatives. Une fois l'équipement utilisé à des fins commerciales, il est considéré comme un produit d'utilisation commerciale dans le cadre de cette garantie.

Aucun enregistrement de garantie n'est nécessaire pour bénéficier de la garantie sur les produits Briggs & Stratton. Conservez le reçu de votre achat. Si, lors d'une demande d'intervention couverte par la garantie, la date initiale d'achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer le début de la période de garantie.

À PROPOS DE LA GARANTIE

Nous nous réservons le droit de modifier les conditions de la garantie et nous nous excusons des éventuels désagréments occasionnés. Les services couverts par la garantie sont fournis par les distributeurs autorisés Murray uniquement. La plupart des réparations au titre de la garantie sont prises en charge, mais il arrive que des demandes de réparation n'entrent pas dans le cadre de la garantie. Cette garantie couvre uniquement les vices matériels ou de fabrication. Elle ne couvre pas les dommages causés par une utilisation impropre ou abusive, un entretien ou des réparations impropres, l'usure normale ou du carburant vicié ou non approuvé.

Utilisation impropre et abusive - L'utilisation prévue et appropriée de ce produit est décrite dans le manuel de l'utilisateur. L'utilisation du produit de façon autre que celle décrite dans le manuel de l'utilisateur ou son utilisation après son endommagement annule la garantie. Vous ne pourrez vous prévaloir de la garantie si le numéro de série du produit a été retiré, si le produit a été modifié d'une manière quelconque ou s'il présente des preuves d'utilisation abusive, telles que des marques de coups ou de corrosion par l'eau ou des produits chimiques.

Réparation ou entretien incorrect - Ce produit doit être entretenu selon les procédures et les programmes d'entretien décrits dans le manuel de l'utilisateur. En outre, il doit être dépanné ou réparé en utilisant des pièces d'origine Briggs & Stratton ou des pièces équivalentes. Les dommages causés par un début d'entretien ou l'utilisation de pièces non d'origine ne sont pas couverts par la garantie.

Usure normale - comme tous les appareils mécaniques, votre machine est sujette à l'usure même en cas d'entretien approprié. La présente garantie ne couvre pas les réparations lorsque l'équipement ou l'un de ses composants arrive en fin de vie après une utilisation normale. Les composants devant faire l'objet d'un entretien et sujets à l'usure tels que les filtres, courroies, lames et plaquettes de frein (les plaquettes de frein moteur sont couvertes) ne sont pas couverts par la garantie lorsque leur usure constitue la cause unique de la demande, à moins que les dommages ne soient dus à des vices matériels ou de fabrication.

Carburant vicié - Pour fonctionner correctement, ce produit exige l'utilisation de carburant neuf conforme aux critères spécifiés dans le manuel de l'utilisateur. Les dommages causés par un carburant vicié (fuites de carburant, conduites bouchées, soupapes collées, etc.) ne sont pas couverts par la garantie.

MOTEUR :

Marque Briggs & Stratton

Série de modèles

Snow

TM

Series

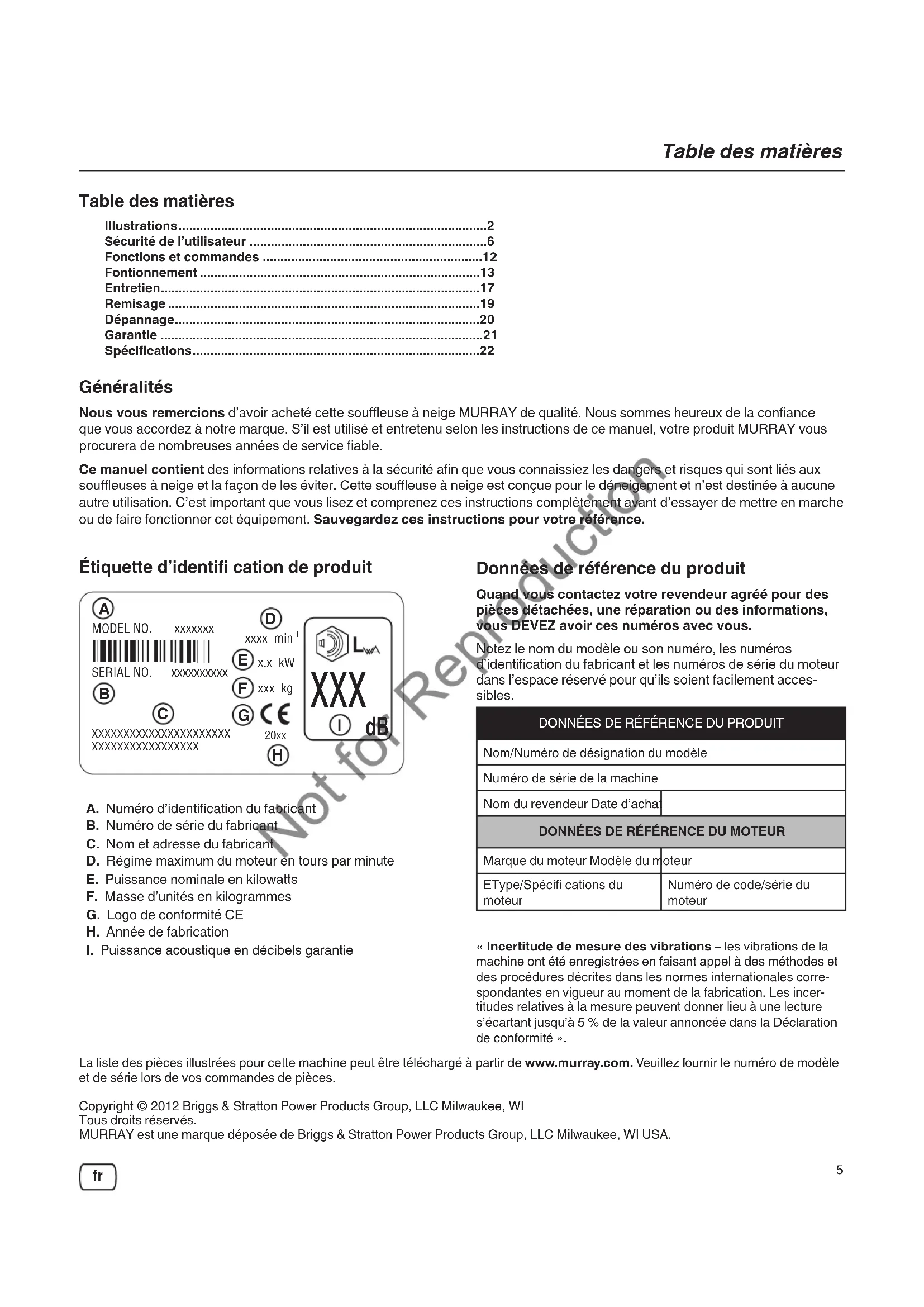

Illustrations. 2 Sécurité de l'utilisateur 6 Fonctions et commandes 12 Fonctionnement 13 Entretien 17 Remisage 19 Dépannage 20 Garantie 21 Spécifications 22

Généralités

Nous vous remercions d'avoir acheté cette souffleuse à neige MURRAY de qualité. Nous sommes heureux de la confiance que vous accordez à notre marque. S'il est utilisé et entretenu selon les instructions de ce manuel, votre produit MURRAY vous procurera de nombreuses années de service fiable.

Ce manuel contient des informations relatives à la sécurité afin que vous connaissiez les dangers et risques qui sont liés aux souffleuses à neige et la façon de les éviter. Cette souffleuse à neige est conçue pour le déneigement et n'est destinée à aucune autre utilisation. Il est important que vous lisiez et compreniez ces instructions complètement avant d'essayer de mettre en marche ou de faire fonctionner cet équipement. Sauvegardez ces instructions pour votre référence.

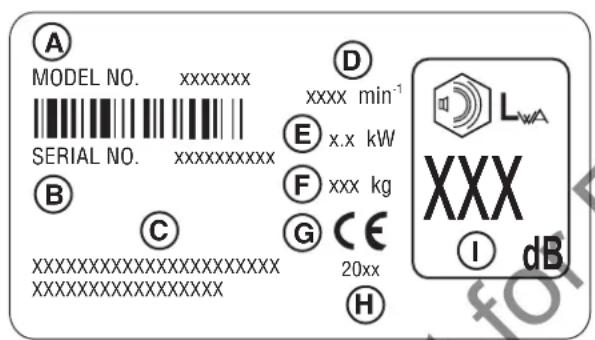

Étiquette d'identification de produit

A. Numéro d'identification du fabricant B. Numéro de série du fabricant C. Nom et adresse du fabricant D. Régime maximum du moteur en tours par minute E. Puissance nominale en kilowatts F. Masse d'unités en kilogrammes G. Logo de conformité CE H. Année de fabrication I. Puissance acoustique en décibels garantie

Données de référence du produit

Quand vous contactez votre revendeur agréé pour des pièces détachées, une réparation ou des informations, vous DEVEZ avoir ces numéros avec vous.

Notez le nom du modèle ou son numéro, les numéros d'identification du fabricant et les numéros de série du moteur dans l'espace réservé pour qu'ils soient facilement accessibles.

DONNÉES DE RÉFÉRENCE DU PRODUIT
Nom/Numéro de désignation du modele
Numéro de série de la machine
Nom du revendeur Date d'achaé
DONNÉES DE RÉFÉRENCE DU MOTEUR
Marque du moteur Modèle du moteur	moteur
ETYPE/Spécifi cations du moteur	Numéro de code/série du moteur

« Incertitude de mesure des vibrations - les vibrations de la machine ont été enregistrées en faisant appel à des méthodes et des procédures décrites dans les normes internationales correspondantes en vigueur au moment de la fabrication. Les incertitudes relatives à la mesure peuvent donner lieu à une lecture s'écartant jusqu'à 5% de la valeur annoncée dans la Déclaration de conformité »

La liste des pièces illustrées pour cette machine peut être téléchargée à partir de www.murray.com. Veuillez fournir le numéro de modèle et de série lors de vos commandes de pièces.

Tous droits réservés.

MURRAY est une marque déposée de Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

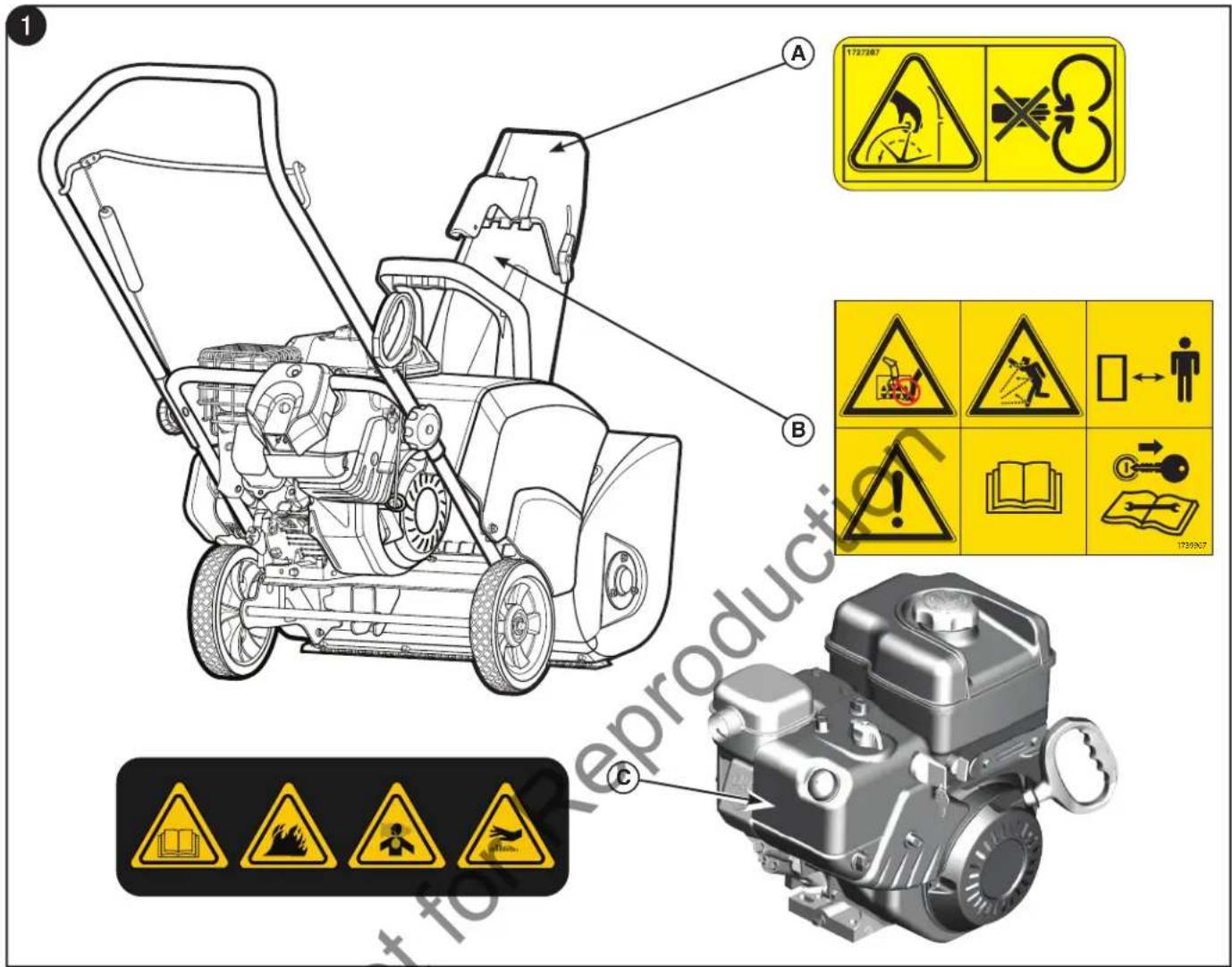

Symboles de risque et leur signification

	Lisez le manuel de l'utilisateur pour les instructions d'utilisation et de sécurité.
	Arrêtez le moteur et retirez la clé avant de procéder à l'entretien ou à des réparations.
	Danger de projection d'objets.
	Risque d'accidie.
	Tarière rotative/danger d'amputation.
	Danger d'empoisonnement au monoxyde de carbone.
	Gardez une distance de sécurité.
	Décharge électrique.
	Turbine rotative Danger d'amputation.
	Tenir les enfants à distance.
	Turbine rotative Danger d'amputation.
	Danger d'amputation - ne pas toucher les parties mobiles.
	Danger de surface chaude.

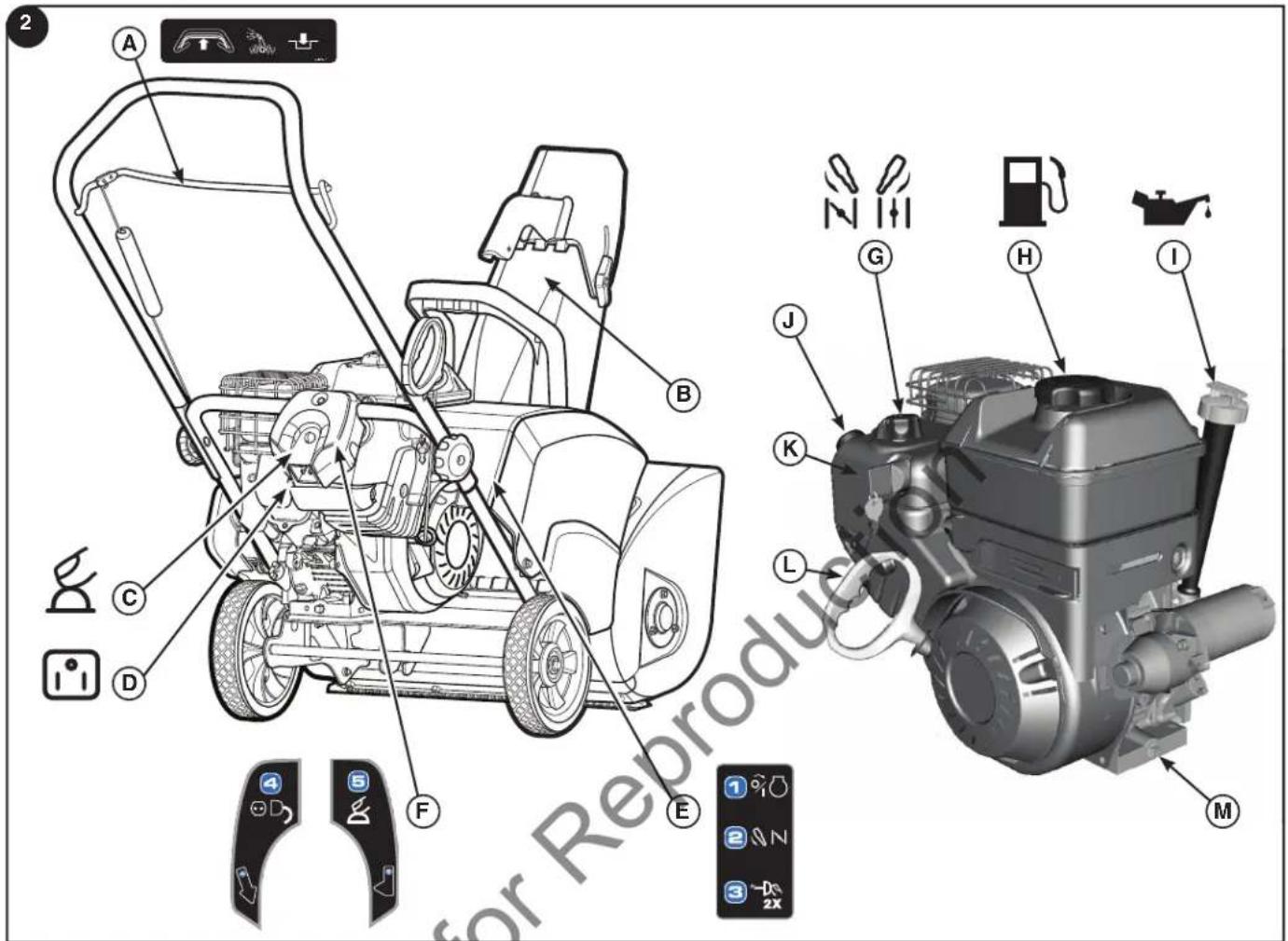

Symboles de contrôle sur l'équipement

Clé de contact MARCHE/ARRÊT.

Fermez le starter pour démarrer.

Fermez le starter pour démarrer.

Appuyez 2 fois sur l'amorceur.

Branchez la ballonne.

Appuyez sur le bouton de démarrage.

Embrayez la tarière.

Rotation de la goulotte.

Moteur froid.

Moteur chaud.

Symboles de sécurité et mots indicateurs

Le symbole d'alerte de sécurité et mot de signalisation (DANGER, AVERTISSEMENT, MISE EN GARDE ou AVIS) sont utilisés pour indiquer la probabilité ou potentiel de la gravité de blessure corporelle et/ou dommage au produit. En plus, un symbole de danger peut être utilisé pour représenter un type de danger.

DANGER indique un danger qui, si non évité, résulte à la mort ou blessure grave. AVERTISSEMENT indique un danger qui, si non évité, peut résulter à la mort ou blessure grave. MISE EN GARDE indique un danger qui, si non évité, peut résulter à une blessure mineure.

AVIS indique une situation pouvant endommager le produit.

AVERTISSEMENT

Certains composants de ce produit et de ses accessoires contiennent des produits chimiques reconnus par l'État de Californie comme étant à l'origine de cancers, d'anomalies congénitales ou d'autres effets néfastes sur la fonction de reproduction. Se laver les mains après manipulation.

AVERTISSEMENT

L'échappement du moteur de cet appareil contient des produits chimiques connus de l'État de Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres effets nocifs pour la reproduction.

AVERTISSEMENT

• Mettre les mains en contact avec la turbine à l'intérieur de la goulotte d'éjection est la cause la plus courante d'accidents corporels associés aux souffleuses à neige.
• Cette souffleuse à neige est capable d'amputer les mains ou les pieds et de projeter des objets. Lisez et respectez toutes les consignes de sécurité de ce manuel. Le non-respect de ces consignes peut entraîner des blessures graves, voire la mort.

AVERTISSEMENT

Lisez, comprenez et suivez toutes les instructions sur la souffleuse à neige dans le manuel de l'opérateur avant de faire fonctionner cette machine.

Le non-respect des consignes de sécurité de ce manuel peut entraîner la mort ou des blessures graves.

• Familiarisez-vous avec les commandes et l'utilisation appropriée de la souffleuse à neige. Assurez-vous d'avoir reçu une formation adéquate avant d'utiliser la souffleuse à neige.
• Sachez comment arrêter l'appareil et déclencher les commandes rapidement.
• Ne permettez jamais à quiconque d'utiliser la souffleuse à neige sans avoir reçu une formation appropriée.
• Suivez toujours les instructions du manuel de l'utilisateur au cas où la souffleuse à neige aurait été remisée pendant une période prolongée.
• Veuillez maintenir ou remplacer les étiquettes de sécurité et d'instructions si nécessaire.
• Ne tentez jamais de faire des réparations majeures sur la souffleuse à neige à moins d'avoir été convenablement formé pour le faire. Un entretien inadéquat de la souffleuse à neige peut entraîner un fonctionnement dangereux, des dommages à l'équipement et l'invalidation de la garantie du produit.

DANGER

Le conduit d'éjection contient un impulseur rotatif pour éjecter la neige. Ne débouchez ou ne dégagez jamais le conduit d'éjection avec vos mains. Les doigts peuvent facilement être pris dans l'impulseur. Utilisez toujours un outil de nettoyage.

Le fait de ne pas observer ces instructions de sécurité résultera en une amputation traumatique ou une dilacération grave.

DANGER

Gardez les mains, les pieds et les vêtements loin des pièces rotatives. Les pièces rotatives peuvent contacter ou enchevêtrer les mains, les pieds, les cheveux, les vêtements ou accessoires.

Le fait de ne pas observer ces instructions de sécurité résultera en une amputation traumatique ou une dilacération grave.

• Chaque fois que vous nettoyez, réparez ou inspectez la souffleuse à neige, assurez-vous que le moteur soit ARRÊTÉ, que le câble de la bougie soit débranché et que toutes les pièces mobiles soient arrêtées.
• Ne mettez ni les mains ni les pieds près ou en dessous des pièces tournantes. Tenez-vous toujours à l'écart de l'ouverture d'éjection.
• N'utilisez jamais la souffleuse à neige sans que les protections adéquates et tous les autres dispositifs de sécurité ne soient en place et en état de marche.
• Ne laissez jamais la souffleuse à neige sans surveillance pendant que le moteur tourne. Toujours débrayer les commandes de tarière et de traction, arrêter le moteur et retirer les clés.
• Gardez tout vêtement ample éloigné du devant de la souffleuse à neige et de la tarière. Les foulards, les mitaines, les cordons pendants, les vêtements lâches et les pantalons peuvent rapidement être pris dans le dispositif rotatif et une amputation peut se produire. Attachez les cheveux longs et enlevez les bijoux.
• Faites tourner la machine quelques minutes après avoir déblayé la neige pour empêcher le collecteur ou la turbine de geler.
• Débrayez le collecteur ou la turbine quand la souffleuse à neige est transportée ou n'est pas utilisée.

AVERTISSEMENT

Des accidents tragiques peuvent se produire lorsque l'opérateur n'est pas averti de la présence d'enfants. Les enfants sont souvent attirés par la machine et le soufflage de neige. Ne supposez jamais que les enfants resteront là où vous les avez vus pour la dernière fois.

• Gardez les enfants éloignés de la zone pendant l'utilisation. Les enfants sont souvent attirés par l'équipement. Soyez attentif aux personnes présentes.
• Faites preuve de vigilance et arrêtez la machine si des enfants pénètrent dans la zone.
• Ne laissez jamais les enfants se servir de la machine.
• Prenez bien soin lorsque vous approchez des coins sans visibilité, des arbustes, des arbres ou des autres objets qui vous cachent la vue. Les enfants peuvent être présents.

AVERTISSEMENT

Les objets peuvent être ramassés par la tarière et projetés du conduit. Ne rejetez jamais de la neige vers des spectateurs et ne permettez à personne de se placer devant la souffleuse à neige. Le fait de ne pas observer ces instructions de sécurité dans ce manuel résultera en la mort ou des blessures graves.

• Portez toujours des lunettes de sécurité ou des masques de protection pendant l'utilisation et lors de réglages ou de réparations.
• Soyez attentif à la direction d'où la neige est éjectée. Les piétons tout près, les animaux domestiques ou les propriétés peuvent être endommagés par la projection des objets.
• Soyez conscient de votre environnement lors de l'utilisation de la souffleuse à neige. Ne passez pas par-dessus des éléments tels que du gravier, des tapis, des journaux, des jouets ou des roches cachées sous la neige, dans la mesure où ils peuvent être tous rejetés par la goulotte ou se bloquer dans la tarière.
• Soyez très prudent lors du fonctionnement sur ou en traversant les voies d'accès, les trottoirs ou les routes de gravier.
• Ajustez la hauteur du boîtier de collecte pour dégager le gravier ou toutes autres matières rocheuses. N'utilisez jamais la souffleuse à neige près d'enceintes vitrées, d'automobiles, de puits de fenêtre, de fossés et de tout ce qui peut s'y comparer, sans avoir procédé à un réglage adéquat de l'inclinaison de la goulotte d'éjection.
• Familiarisez-vous avec la zone dans laquelle vous prévoyez d'utiliser la souffleuse à neige. Marquez les bornes des voies d'accès et des trottoirs.

AVERTISSEMENT

Les moteurs émettent du monoxyde de carbone, un gaz toxique sans odeur ni couleur. Respirer du monoxyde de carbone peut provoquer des nausées, des évanouissements, voire même la mort.

• Démarrez et faites tourner le moteur à l'extérieur.
• Ne faites pas fonctionner le moteur dans un endroit fermé, même si les portes ou les fenêtres sont ouvertes.

AVERTISSEMENT

Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Manipulez le carburant avec une extrême prudence. Le non-respect de ces consignes de sécurité peut provoquer un incendie ou une explosion entraînant de graves brûlures, voire la mort.

LORS DE L'AJOUT DE CARBURANT

• Arrêtez le moteur et laissez-le refroidir pendant au moins 2 minutes avant de retirer le bouchon du réservoir pour ajouter du carburant.
• Remplissez le réservoir de carburant à l'extérieur ou dans un endroit bien ventilé.
• Ne remplissez pas trop le réservoir de carburant. Pour permettre l'expansion de l'essence, ne remplissez pas au-dessus du bas du col du réservoir de carburant.
• Gardez le carburant loin des étincelles, des flammes nues, des veilleuses, de la chaleur et d'autres sources d'inflammation.
• Vérifiez fréquemment les conduites de carburant, le bouchon et les raccords pour détecter les fissures et les fuites. Remplacez-les si nécessaire. Utilisez un contenant de carburant approuvé.
• Si du carburant se renverse, attendez qu'il se soit évaporé avant de démarrer le moteur.

DÉMARRAGE DU MOTEUR

Assurez-vous que la bougie d'allumage, le silencieux, le bouchon de carburant et le filtre à air (si équipé) sont en place et bien fixés. - Lorsque la bougie d'allumage est retirée, ne démarrez pas le moteur. - Si du carburant se répand, ne tentez pas de démarrer le moteur, mais éloignez la souffleuse à neige de la zone du déversement et évitez de créer toute source d'inflammation jusqu'à ce que les vapeurs de carburant se soient dissipées. - N'amorcez pas trop le moteur. Suivez les instructions de ce manuel pour démarrer le moteur. - Si le moteur est noyé, réglez le volet de départ (si équipé) sur la position OUVERT / MARCHE, déplacez l'accélérateur (si équipé) sur la position RAPIDE et démarrez le moteur.

LORS DU FONCTIONNEMENT DE L'ÉQUIPEMENT

• N'inclinez pas la souffleuse à neige à un angle qui pourrait faire renverser du carburant. N'étouffez pas le carburateur pour arrêter le moteur.
• Si l'ensemble d'épurateur (si équipé) ou le filtre à air est retiré, ne démarrez pas le moteur.

LORS DU CHANGEMENT D'HUILE

• Si vous vidangez l'huile par le haut du tube de remplissage d'huile, le réservoir de carburant doit être vide, sinon le carburant peut s'écouler et provoquer un incendie ou une explosion.

LORS DU TRANSPORT DE L'ÉQUIPEMENT

• Transportez l'équipement lorsque le réservoir est VIDE, ou lorsque le robinet de carburant est fermé.

AVEC DU CARBURANT DANS LE RÉSERVOIR

• Entreposez-le loin des fournaises, des poêles, des chauffe-eau ou autres appareils qui ont une flamme pilote ou autre source d'allumage qui peut enflammer les vapeurs de carburant.

A VERTISSEMENT
	Le fonctionnement sans danger de la souffleuse à neige demandé un soin et entretien vigilant.
Débrayer toutes les manettes et passer au point mort avant de démarrer le moteur peut être cause de dommages corporels. Laissez le moteur s'ajuster à la température extérieure avant de commencer de déblayer la neige. Utilisez un branchement à trois fils avec mise à la terre pour toutes les souffleuses à neige équipées de moteur à traction électrique ou de moteur à démarrage électrique.
A VERTISSEMENT
	La mise en marche du moteur créé une gerbe d'étinçelles. L'étendelle peutmettre le feu au gaz infil am-mable tout près. Explosion et feu peu en résultat.
Si il y a une fuite de pétrole liquifié PL dans l'endroit où vous étés, n'essayez pas de mettre le moteur en marche. N'utilise pas des fluides sous pression à cause des vapeurs sont inflammables.
A VERTISSEMENT
	La mise en marche du moteur produit de la chaleur. Les pieces du moteur, en particulier le silencieux, devient extrémement chaud. Ne pas observer ces instruction de sécurité peut résultat à des brûlures thermiques graves au contact.
• Ne touche jamais un moteur ou un silencieux chaud. Laissez le silencieux, le cylindre de moteur et les ailettes refroidir avant de toucher. Enlevez tous débris de la section du silencieux et de la section du cylindre. Veuillez installer et entrenir en bon état le pare-étincelles avant d'utiliser l'équipement sur une terre brute de couverture de forêt, de gazon ou de brousse. L'utilisation ou le fonctionnement du moteur sur des terrains forestiers, broussailleux ou herbeux constituent une violation de la Section 4442 du Code des ressources publiques de Californie, à moins que le système d'échéppement ne soit équipé d'un pare-étincelles maintainu en bon état de marche, comme le définit la Section 4442. D'autres états ou juridictions fédérales peuvent avoir des lois similaires. Contactez le fabriquant, détaillant ou revendeur d'origine de l'équipment pour obtenir un pare-étincelles/conçu pour le système d'échéappement installé sur ce moteur.

AVERTISSEMENT

Cette souffleuse à neige doit être correctement entretenue pour assurer un fonctionnement et des performances en toute sécurité. Le non-respect des consignes de sécurité de ce manuel peut entraîner la mort ou des blessures graves.

• Lors de tout entretien ou réparation sur la souffleuse à neige, coupez le moteur, débranchez le fil de la bougie et éloignez-le de la bougie pour empêcher quiconque de démarrer accidentellement le moteur.
• Vérifiez à intervalles fréquents que les boulons de cisaillement et la visserie sont convenablement serrés.
• Gardez les écrous et les boulons serrés et maintenez la souffleuse à neige en bon état.
• Ne touchez pas aux dispositifs de sécurité. Vérifiez régulièrement leur bon fonctionnement et réparez-les si nécessaire.
• Les composants sont sujets à l'usure, aux dommages et à la détérioration. Vérifiez fréquemment les composants et remplacez les pièces recommandées si nécessaire.
• Vérifiez fréquemment la commande de fonctionnement. Ajustez et réparez si nécessaire.
• Lors des réparations, utilisez uniquement des pièces de rechange d'origine homologuées ou identiques.
• Conformez toujours aux spécifications du fabricant pour tous les réglages et ajustements.
• Utilisez uniquement des accessoires homologués par le fabricant ou identiques, comme par exemple les masses d'équilibrage, les contrepoids ou les modules de conduite.
• N'essayez jamais de faire des ajustements pendant que le moteur est en marche (à l'exception de la recommandation spécifique du fabricant).

AVERTISSEMENT

Cette souffleuse à neige est aussi sûre que son utilisateur puisse l'être. Si elle est mal utilisée ou mal entretenue, elle peut être dangereuse. Souvenez-vous que vous êtes responsable de votre sécurité et de celle des personnes près de vous.

• Maintenez la zone d'intervention débarrassée de toutes personnes, en particulier des petits enfants et des animaux domestiques.
• Inspectez attentivement la zone où la souffleuse à neige sera utilisée et retirez tous les tapis, luges, planches, fils de fer et autres objets inopportuns.
• N'utilisez pas la souffleuse à neige sans porter de vêtements d'hiver adéquats.
• Portez des chaussures permettant d'avoir une meilleure prise sur les surfaces glissantes.
• Faites preuve de prudence pour éviter de glisser ou de tomber lorsque vous faites fonctionner la souffleuse à neige en marche arrière.
• N'utilisez jamais la souffleuse à neige sans une bonne visibilité ou éclairage. Gardez toujours un bon équilibre et tenez fermement les poignées.
• Ne déblayez pas la neige sur les pentes. Utilisez une précaution extrême lors du changement de direction sur les pentes. Ne tentez pas de déblayer des pentes raides.
• Ne surchargez pas la capacité de la machine en essayant de déblayer la neige trop vite. N'utilisez jamais la souffleuse à neige à des vitesses de déplacement élevées sur des surfaces glissantes. Regardez derrière la souffleuse à neige et faites preuve de prudence lors des marches arrière.
• N'utilisez pas la souffleuse à neige sur des surfaces surélevées comme les toits de résidence, de garage, de véranda ou de toute autre structure ou bâtiment comparable.
• Les utilisateurs devraient évaluer leur capacité à utiliser la souffleuse à neige de manière suffisamment sûre pour éviter de se blesser soit ou autrui.
• La souffleuse à neige est destinée à déblayer uniquement la neige. N'utilisez pas la souffleuse à neige pour toute autre raison.
• Ne transportez pas de passagers.
• Si vous heurtez un objet, coupez le moteur, débranchez le cordon d'alimentation des moteurs électriques, inspectez attentivement la souffleuse à neige pour détecter d'éventuels dégâts et réparez-les avant de redémarrer et d'utiliser la souffleuse à neige.
• Si la souffleuse à neige vibre anormalement, coupez le moteur. Toute vibration est généralement un avertissement de problème. Veuillez consulter un concessionnaire agréé pour les réparations nécessaires.
• Pour les modèles équipés de moteurs à démarrage électrique, débranchez le cordon d'alimentation après que le moteur est mis en marche.

Étiquettes autocollantes de sécurité

Avant de mettre en marche votre souffleuse à neige, lisez les étiquettes autocollantes de sécurité sur votre souffleuse à neige. Les précautions et les avertissements sont pour votre sécurité. Pour éviter des blessures personnelles ou des dommages à votre souffleuse à neige, veuillez comprendre et suivre les directives de sécurité sur les décalcomanies.

Si une décalcomanie de sécurité devient usée ou endommagée et ne peut être lue, commandez des décalcomanies de remplacement auprès de votre concessionnaire agréé.

A—Pièce N°1727207

Étiquette autocollante Danger goulotte

B—Pièce N°1739967

Étiquette autocollante Danger tarière

C—Pièce N°276925

Étiquette autocollante Avertissement moteur

Étiquettes autocollantes pour l'utilisation et les commandes de la souffleuse à neige

(Figure 2)

A - Commande de tarière B - Levier de commande de déflecteur C - Bouton de démarrage électrique D - Prise de cordon d'alimentation E - Étiquette autocollante d'instructions de démarrage / Étapes 1 à 3 F - Étiquette autocollante d'instructions de démarrage / Étapes 4 et 5

Commandes du moteur

G - Bouton de commande de starter H - Réservoir de carburant et bouchon I - Bouchon d'huile de remplissage (jauge d'huile allongée) J - Bouton d'amorceur K - Clé MARCHÉ/ARRÊT ou à tirette (si la machine en est équipée) L - Poignée du cordon de démarreur M - Vidange d'huile

AVERTISSEMENT

L'utilisation de toute souffleuse à neige peut entraîner la projection d'objets étrangers dans les yeux, ce qui peut causer de graves blessures oculaires. Portez toujours des lunettes de sécurité ou des écrans protecteurs avant de commencer le fonctionnement de la souffleuse à neige.

Vérifiez/ajoutez de l'huile

AVIS : Le moteur est livré d'origine sans huile. Avant de démarrer le moteur, assurez-vous d'avoir ajouté de l'huile selon les instructions de ce manuel. Si vous démarrez le moteur sans huile, il sera endommagé et irrécupérable, et cela ne pourrait pas être couvert par la garantie.

1. Assurez-vous que la machine est nivelée. Utilisez une huile détergente de haute qualité classée « SF, SH, SJ, SL » ou supérieure. L'huile moteur synthétique 5W30 est acceptable pour toutes les températures. NE PAS mélanger l'huile avec l'essence. Consultez le tableau de recommandations pour l'huile.
2. Retirez le bouchon/jauge d'huile (A, Figure 3) et essuyez-le avec un chiffon propre.
3. Insérez le bouchon (ou la jauge d'huile) et tournez-le dans le sens des aiguilles d'une montre pour le resserrer.
4. Retirez le bouchon/jauge d'huile et vérifiez l'huile.
5. Le cas échéant, ajoutez de l'huile jusqu'à ce qu'elle atteigne le niveau PLEIN sur le bouchon (ou la jauge d'huile). Ne pas remplir de trop.
6. Resserrez bien le bouchon (ou la jauge d'huile).

• En dessous de 4 °C (40 °F), il sera difficile de démarrer le SAE 30. ** Au-dessus de 27 °C (80 °F), l'utilisation de 10W-30 peut causer une augmentation de consommation d'huile. Vérifiez le niveau d'huile plus fréquemment.

Recommandations de carburant

Le carburant doit répondre à ces exigences :

Essence sans plomb, propre et récemment achetée. Au minimum 87 octanes/87 AKI (91 RON). Utilisation en haute altitude, voir ci-dessous. - De l'essence contenant jusqu'à 10 % d'éthanol (carburol) ou jusqu'à 15 % d'éther méthyltériobutylique est acceptable.

AVIS : N'utilisez pas d'essence non approuvée telle que l'E85. Ne pas mélanger de l'huile avec l'essence ou modifier le moteur afin de pouvoir utiliser des carburants alternatifs. Cela endommagerait les composants du moteur et annulerait la garantie du moteur.

Pour empêcher que de la gomme ne se forme dans le circuit d'alimentation, mélangez un stabilisateur de carburant à l'essence. Tous les carburants ne sont pas identiques. Si des problèmes de démarrage ou de performance se produisent, changez de fournisseur de carburant ou changez de marque. Le moteur est certifié pour fonctionner à partir de l'essence. Le système de contrôle des émissions pour ce moteur est EM (Modifications du moteur).

Haute altitude

À des altitudes supérieures à 1524 mètres (5000 pieds), de l'essence d'au minimum 85 octanes/85 AKI (89 RON) est acceptable. Pour rester en conformité avec les normes d'émissions, un réglage pour les hautes altitudes est nécessaire. Faire fonctionner le moteur sans ce réglage donnera lieu à des performances moindres, une consommation de carburant supérieure et une augmentation des émissions. Consultez un revendeur/agréé Briggs & Stratton Authorized pour avoir des informations sur les réglages de haute altitude.

Il n'est pas recommandé de faire fonctionner le moteur à des altitudes inférieures à 762 mètres (2500 pieds) avec le kit haute altitude.

Ajouter du carburant

AVERTISSEMENT

Le carburant et ses vapeurs sont extrêmement inflammables et explosifs.

Les incendies ou les explosions peuvent entraîner de graves brûlures, voir la mort.

Lors de l'addition de carburant,

• Arrêtez le moteur et laissez-le refroidir au moins 2 minutes avant de retirer le bouchon de réservoir.
• Remplissez le réservoir de carburant à l'extérieur ou dans un endroit bien ventilé.
• Ne remplissez jamais le réservoir de carburant en excès. Pour permettre à l'essence de se détendre, ne dépassez pas la base du col du réservoir de carburant lors du remplissage.
• Gardez le carburant loin des étincelles, des flammes nues, des lampes témoins, de la chaleur et d'autres sources d'allumage.
• Vérifiez les conduites de carburant, le réservoir, le bouchon du réservoir et les raccords pour détecter toute fissure ou fuite. Remplacez si nécessaire.
• Si du carburant est renversé, attendez qu'il se soit évaporé avant de démarrer le moteur.
• Nettoyez la zone autour du bouchon du réservoir en enlevant toute la poussière et les débris. Retirez le bouchon du réservoir (A, Figure 4).
• Remplissez le réservoir de carburant avec du carburant. Pour permettre à l'essence de se détendre, ne dépassez pas la base du col du réservoir de carburant lors du remplissage.
• Replacez le bouchon du réservoir.

Démarrer le moteur

AVERTISSEMENT

Le démarreur électrique est muni d'un cordon d'alimentation avec une fiche à trois fils conçue pour fonctionner à partir d'un courant alternatif domestique. Le cordon d'alimentation doit être mis à la terre en tout temps pour éviter la possibilité de choc électrique.

Si votre maison n'a pas un système à trois fils mis à la terre, n'utilisez pas un démarreur électrique. Contactez un électricien licencié pour une installation d'un système à trois fils mis à la terre.

AVERTISSEMENT

Branchez toujours d'abord le cordon d'alimentation sur la boîte de commutation située sur la machine, puis branchez l'autre extrémité dans une prise de courant avec mise à la terre. Après le démarrage, débranchez d'abord le cordon d'alimentation de la prise de courant avec mise à la terre.

Assurez-vous que l'huile du moteur atteigne la marque PLEIN sur le bouchon/jauge d'huile. Le moteur de la souffleuse à neige est équipé d'un démarreur électrique sur courant alternatif et d'un démarreur manuel. Avant de mettre en marche le moteur, assurez-vous de bien lire les renseignements suivants.

Si le moteur est noyé, réglez le volet de départ à la position OUVERT/MARCHE et continuez d'essayer de mettre le moteur en marche.

Suivez les directives suivantes pour mettre en marche le moteur :

1. Contrôlez le niveau d'huile. Consultez la section Vérification et adjonction d'huile.
2. Assurez-vous que la commande de tarière soit débrayée.
3. Insérez la clé de contact MARCHE/ARRÊT (A, Figure 5) et tournez-la sur la position MARCHE ou insérez la clé à tirette si la machine en est équipée.
4. Tournez le bouton de starter (B) complètement dans le sens des aiguilles d'une montre si le moteur est froid.

REMARQUE : Ne pas utiliser le starter pour faire démarrer un moteur chaud.

1. Appuyez sur le bouton d'amorceur (C) à deux reprises.

REMARQUE : Ne pas utiliser l'amorceur pour faire démarrer un moteur chaud.

AVERTISSEMENT
	Une rétraction rapide du cordon de démar- neur (eff et de rebond) tirera la main ou le bras de l'opérateur vers le moteur plus rapide- ment que l'on ne peut relâcher le cordon de démarreur.
Des os cassés, des fractures, des blessures, ou des fouilles peuvent en résultat. Lors du démarriage du moteur, tirer lente- ment le cordon du démarreur jusqu'à ce qu'une résistance se produit et tirer ensuiterapidement pour éviter tout eff et de rebond.

1. Démarrage à rembobinage : Tenir fermement la manette du cordon de démarreur (D, Figure 5). Tirer la manette du cordon de démarreur lentement jusqu'à ce qu'une résistance se produise, puis tirer rapidement.

REMARQUE : Si le moteur ne démarre pas au bout de trois essais, voir la section Dépannage.

A VERTISSEMENT
2	Si le cordon de raccordement est endommagé, il doit être remplaceé par le manufacturer ( ou son agent agrée) ou par une personne quali-fiée pour éviter le danger.

1. Démarrage électrique : Branchez d'abord la rallonge (E, Figure 6) sur la prise du cordon d'alimentation (F) et ensuite sur une prise de courant murale. Si un autre cordon de raccordement est nécessaire, assurez-vous qu'il est trifilaire.
2. Démarrage électrique : Appuyez sur le bouton-poussoir (G) du démarreur. Après avoir démarré le moteur, débranchez d'abord la rallonge de la prise murale, puis de la prise du cordon d'alimentation.

IMPORTANT : Pour prolonger la durée de vie du démarreur, utilisez des cycles de démarrage courts (cinq secondes au maximum). Attendez une minute entre les cycles de démarrage.

REMARQUE : Si le moteur ne démarre pas au bout de trois essais, voir la section Dépannage.

Arrêter le moteur

AVERTISSEMENT

L'essence et les vapeurs sont extrêmement inflammables et explosifs. Un incendie ou une explosion peut provoquer des brûlures graves, voire la mort. NE PAS étouffer le carburateur pour arrêter le moteur.

Avant d'arrêter le moteur, faites-le tourner au ralenti pendant quelques minutes pour faciliter le séchage de toute humidité sur le moteur.

1. Tournez la clé de contact MARCHE/ARRÊT ou poussez la clé à tirette (A, Figure 7) sur la position ARRÊT, ou retirez la clé à tirette si la machine en est équipée.
2. Gardez la clé de contact MARCHE/ARRÊT ou la clé à tirette hors de portée des enfants. Le moteur ne peut pas démarrer sans la clé de contact MARCHE/ARRÊT ou la clé à tirette.

Utilisation de la souffleuse à neige

AVERTISSEMENT

Avant de faire fonctionner, assurez-vous que l'endroit devant la souffleuse à neige est dégagé d'obstacles ou de personnes.

NE PAS rejeter de la neige en direction d'un bâtiment dans la mesure où des objets cachés pourraient être projetés avec suffisamment de force pour causer des dégâts.

1. Démarrez le moteur. Voir « Démarrer le moteur » dans cette section.
2. Ajustez la direction et l'angle de la goulotte d'éjection (A, Figure 8). Voir « Goulotte d'éjection et déflecteur » dans cette section.
3. Appuyez à fond sur le levier de commande de tarière et maintenez la position (B) pour embrayer la rotation de la tarière. Relâcher le levier de commande de tarière forcera la tarière à se désembrayer.
4. Poussez la machine dans la neige.

REMARQUE : Quand vous déblayez de la neige humide et lourde, réduisez votre vitesse, maintenez les pleins gaz et déblayez sur la moitié de la largeur de la machine.

1. Inclinez légèrement vers l'avant les mancherons (C). Cela évitera à la souffleuse à neige de se cabrer.

AVERTISSEMENT

Cette machine peut être dangereuse si elle est utilisée de manière négligente.

• N'utilisez jamais la souffleuse à neige sans que les protections, caches et éléments protecteurs soient en place.
• Ne projetez pas la neige vers les fenêtres et ne permettez pas aux spectateurs de s'approcher de la machine pendant son fonctionnement.
• Arrêtez le moteur lorsque vous vous éloignez de la machine.
• Déconnectez la bougie d'allumage avant de débloquer le boîtier d'impulseur ou le conduit d'éjection et avant de faire des réparations ou des ajustements.
• Lorsque vous vous éloignez de la machine, enlevez la clé de sécurité. Pour réduire le risque d'incendie, gardez la machine propre et dégagée de gaz renversé, d'huile et autres débris.
• Gardez les mains, les pieds, les cheveux et les vêtements lâches loin des pièces amovibles du moteur et de la souffleuse à neige.
• La température du silencieux et des zones à proximité peut excéder 66°C (150°F). Évitez ces endroits.
• NE PAS autoriser les enfants à utiliser la souffleuse à neige ou à se tenir à proximité lorsqu'elle est en marche.

AVERTISSEMENT

Les moteurs émettent du monoxyde de carbone, un gaz toxique sans odeur ni couleur. Respirer du monoxyde de carbone peut provoquer des nausées, des évanouissements, voire même la mort.

• Démarrez et faites tourner le moteur à l'extérieur.
• Ne faites pas fonctionner le moteur dans un endroit fermé, même si les portes ou les fenêtres sont ouvertes.

Arrêter la souffleuse à neige

1. Relâchez la commande de tarière (A, Figure 9).
2. Mettez le commutateur MARCHE/ARRÊT (B) sur la position ARRÊT et retirez ou tirez la clé à tirette.

Test de sécurité de la souffleuse à neige

DANGER

Ne faites pas fonctionner le moteur à l'intérieur ou dans un endroit fermé et mal ventilé. Le conduit d'éjection contient une tarière rotative pour éjecter la neige. Ne débouchez ou ne dégagez jamais le conduit d'éjection avec vos mains.

Les doigts peuvent facilement être pris au piège et une amputation traumatique ou une dilacération grave peut en résulter. Utilisez toujours un outil de nettoyage pour déboucher ou dégager le conduit d'éjection.

DANGER

Le contact des mains avec la tarière rotative dans la goulotte d'éjection est la cause la plus courante de blessure associée aux souffleuses à neige.

• Cette souffleuse à neige est capable d'amputer les mains ou les pieds et de projeter des objets. Lisez et observez toutes les instructions de sécurité dans ce manuel. Le non-respect de ces instructions peut entraîner la mort ou des blessures graves.

Test - tarière/turbine

1. Démarrez la machine et embrayez la commande de tarière (A, Figure 9).
2. Relâchez la commande de tarière.
3. La tarière doit s'arrêter en moins de 5 secondes.

Goulotte d'éjection et déflecteur

Rotation manuelle de la goulotte

Saisissez la poignée de la goulotte (A, Figure 10) dans le manche du déflecteur et faites pivoter la goulotte d'éjection sur la position gauche, droite ou avant. Une plaque de tension retient la goulotte dans la position voulue.

REMARQUE : NE PAS utiliser la poignée de la goulotte pour soulever la machine.

Réglage manuel du déflecteur

Desserrez le bouton à ailettes (B, Figure 10) du déflecteur et réglez le déflecteur vers le haut ou vers le bas pour fixer la hauteur et la distance d'éjection de la neige. Serrez bien le bouton à ailettes pour maintenir le réglage voulu du déflecteur.

Débloquer une goulotte d'éjection bouchée

DANGER

Le contact des mains avec l'impulseur rotatif dans le conduit d'éjection est la cause la plus commune des blessures associées avec des souffleuses à neige. Ne dégagez ou débloquez jamais le conduit d'éjection avec vos mains ou pendant la mise en marche du moteur.

Les doigts peuvent facilement être pris au piège et une amputation traumatique ou dilacération grave en résultera.

1. ARRÊTEZ LE MOTEUR !
2. Attendez 10 secondes pour être certain que les ailettes de l'impulseur ont arrêté de tourner.
3. Utilisez un outil de nettoyage pour retirer la neige du carter de la tarière.

Conseils d'utilisation

1. Il est plus efficace de déblayer la neige immédiatement après qu'elle soit tombée.
2. Pour un enlèvement complet de la neige, recouvrez partiellement la section traitée.
3. La neige devrait être déchargée dans le sens du vent lorsque c'est possible.
4. Sur des sols de gravier ou de gravillons, poussez légèrement vers le bas les mancherons pour éviter d'aspirer du gravier. NE PAS laisser la souffleuse à neige ramasser du gravier ou des gravillons et les projeter.
5. Une fois que la neige est déblayée, laissez le moteur tourner quelques minutes pour faire fondre la neige et la glace accumulées.
6. Nettoyez la souffleuse à neige complètement après chaque usage.
7. Avant de démarrer la souffleuse à neige, inspectez toujours la tarière pour vérifier qu'il n'y ait pas d'accumulation de glace et/ou de débris pouvant endommager la souffleuse à neige.
8. Vérifiez à chaque fois le niveau d'huile avant la mise en marche. Assurez-vous que l'huile est à la marque PLEIN sur le bouchon d'huile/jauge d'huile.

Souffl euse à neige

Après chaque utilisation

Retirez de la machine la neige et la soupe accumulées pour empêcher les commandes de geler.

Toutes les 8 heures ou chaque jour

Eff ectuer un test de sécurité de la turbine.

Toutes les 25 heures ou tous les ans

Vérifie la suffleuse à neige pour qu'il n'y ait pas déléments desserrés.

Le cas échéant, réglez le cable de commande de tarière.

Voir le revendeur tous les ans pour

S'assurer que l'usure de la tarière en caoutchouc n'affocte pas la performance.

Mateur

Les 5 premières heures

Vidangez l'huile.

Toutes les 8 heures ou chaque jour

Vérifi ez le niveau d'huile du moteur.

Toutes les 50 heures ou tous les ans

Changez l'huile du moteur.

Vérifi ez le silencieux et le protecteur de silencieux.

Tous les ans

Remplacez la bougie d'allumage.

Vérifi ez le dégagement de la valve. *

• Ceci n'est pas nécessaire à moins qu'il y ait des problèmes de performance du moteur. Consultez un revendeur agréé.

Déclaration sur le contrôle des émissions

La maintenance, le remplacement ou la réparation des dispositifs et systèmes de contrôle des émissions peuvent être effectués par tout établissement de réparation de moteurs non routiers ou particulier. Cependant, pour obtenir un service après-vente « besoin » du contrôle des émissions, le travail doit être effectué par un revendeur agréé de l'usine.

Vidanger l'huile

Retirer l'huile

L'huile vidangée est un produit de résidus dangereux et doit être jetée de façon appropriée. Ne la jetez pas avec les déchets ménagers. Vérifiez avec les autorités locales, les centres de services ou les revendeurs où se trouvent les installations d'élimination des déchets ou de recyclage.

1. Pendant que le moteur est arrêté mais encore chaud, déconnectez le câble de la bougie (A, Figure 11) et tenez-le à l'écart de la bougie. REMARQUE : Pour accéder au câble de la bougie, vous devez d'abord retirer le capot à neige du moteur. Voir Remplacer la bougie dans cette section.
2. Faites légèrement basculer la machine vers l'avant, puis retirez le bouchon de vidange (B, Figure 12). Récupérez l'huile dans un récipient approuvé.
3. Une fois que l'huile est vidangée, installez et resserrez le bouchon de vidange d'huile.

Ajouter de l'huile

1. Mettez le moteur bien à l'horizontale.
2. Débarrassez de tout débris la zone de remplissage d'huile.
3. Voir la section Spécifications pour les capacités d'huile.
4. Retirez la jauge d'huile (C, Figure 13) et essuyez-la à l'aide d'un chiffon propre.
5. Versez lentement l'huile dans le graisseur du moteur (D). NE PAS trop remplir. Attendez une minute et vérifiez à nouveau le niveau d'huile.
6. Replacez la jauge d'huile et resserrez-la.
7. Retirez la jauge d'huile et vérifiez le niveau d'huile. Elle devrait atteindre le haut de la marque « PLEIN » (E) sur la jauge d'huile.
8. Replacez la jauge d'huile et resserrez-la.

Réglage du câble de tarière

AVERTISSEMENT

Ne serrez pas trop, sinon le levier pourrait se soulever et forcer l'entraînement de tarière à s'embrayer sans que le levier de commande de tarière ne soit relâché.

AVERTISSEMENT

La tarière doit s'arrêter dans les 5 secondes après que la commande ait été relâchée. Si ce n'est pas le cas, consultez un revendeur agréé.

Si la tarière ne tourne plus quand la commande est embrayée, ou bien si la courroie glisse sous la charge, le câble ou la courroie de tarière peut s'être détendu. On peut y remédier en ajustant le câble de tarière. Si la courroie est trop usée ou cassée, consultez votre revendeur agréé pour sa réparation.

AVIS : La tarière ne doit pas tourner à moins que la commande de tarière ne soit embrayée. La tarière doit se désembrayer dans les 5 secondes une fois que la commande de tarière a été relâchée. Si ce n'est pas le cas, consultez votre revendeur agréé avant toute nouvelle utilisation.

Inspection

1. Démarrez le moteur.
2. Embrayez la commande de tarière. La tarière devrait tourner.
3. Relâchez la commande de tarière. La tarière devrait s'arrêter dans les 5 secondes.

Si la tarière ne tourne pas ou ne s'arrête pas comme indiqué ci-dessus, effectuez la procédure de réglage, ou bien emmenez la machine chez votre revendeur agréé local pour sa réparation.

Ajustement

1. Coupez le moteur et retirez la clé. Attendez que toutes les pièces en mouvement s'arrêtent.
2. Glissez la gaine du câble (A, Figure 14) jusqu'à ce que les boucles de réglage du câble (B) et sa partie recourbée en Z (C) soient dénudées.
3. Désengagez la partie en Z du câble des boucles du câble et installez-la plus haut dans la boucle suivante pour augmenter la tension. Remettez en place la gaine de câble en la glissant.

REMARQUE : Il devrait y avoir un peu de mou dans le câble quand la commande est relâchée.

1. En vous éloignant de la tarière, insérez à nouveau la clé, démarrez le moteur et effectuez à nouveau une procédure d'inspection. Si la tarière ne tourne pas ou ne s'arrête pas comme indiqué ci-dessus, emmenez la machine chez votre revendeur agréé local pour sa réparation.

Remisage

A VERTISSEMENT
	Le carburant et ses vapeurs sont extrémement inflammables et explosifs. Les incendies ou les explosions peuvent entrainer de graves brûlures, voir la mort..
Entreposer du carburant ou de l'équipment ayant du carburant dans le réservoir • Détenant à l'écart de chaudières, poées,CHAUFF e-eau ou autres apparaïés menagers ayant une veil-leuse ou une autre source d'allumage pouvant enfl ammer les vapeurs d'essence.

Circuit d'alimentation

Le carburant peut s'éventer quand il est stocké plus de 30 jours. Le carburant éventé entraîne la formation de dépôts d'acide et de gomme dans le circuit d'alimentation ou sur les pièces essentielles du carburateur. Pour que le carburant conserve toutes ses propriétés, utiliser le stabilisateur et agent de traitement de carburant à formule avancée Briggs & Stratton®, disponible partout où les pièces de rechange d'origine Briggs & Stratton sont vendues.

Pour les moteurs équipés d'un bouchon de réserve de carburant FRESH START®, utiliser FRESH START® de Briggs & Stratton, disponible sous forme de cartouche compte-gouttes de concentré.

Il n'est pas nécessaire de purger l'essence du moteur si un stabilisateur de carburant a été ajouté selon les instructions. Avant son remisage, faire tourner le moteur pendant 2 minutes pour faire circuler le stabilisateur dans le circuit d'alimentation.

Huile du moteur

Pendant que le moteur est encore chaud, vidangez l'huile du moteur.

Souffleuse à neige

1. Nettoyez complètement la souffleuse à neige.
2. Lubrifiez tous les points de lubrification (voir un revendeur agréé).
3. Assurez-vous que tous les écrous, les boulons et les vis sont fixés solidement. Inspectez toutes les pièces amovibles pour dommage, brisure et usure. Remplacez si nécessaire.
4. Retouchez toutes les surfaces peintes rouillées ou écaillées.
5. Recouvrez les parties en métal de la barre de la tarière et de la turbine à l'aide d'un antirouille.
6. Si possible, remisez votre souffleuse à neige à l'intérieur et couvrez-la pour la protéger de la poussière et de la saleté.
7. Sur les modèles avec des guidons repliables, desserrez les boutons fixés au guidon supérieur. Faites pivoter vers l'arrière la poignée supérieure.
8. Si elle est remisée à l'extérieur, placez la souffleuse à neige sur des cales et assurez-vous que la machine entière ne repose pas sur le sol. Couvrez la souffleuse à neige avec une toile épaisse.

Retirer de l'endroit de remisage

1. Mettez la poignée supérieure en position de marche et resserrez les boutons attachant la poignée supérieure.
2. Remplir le réservoir d'essence avec du carburant frais.
3. Vérifiez la bougie d'allumage. Assurez-vous que l'écartement soit correct. Si la bougie est usée ou endommagée, remplacez-la.
4. S'assurer de bien serrer toutes les fixations.
5. Assurez-vous que les protections, les éléments protecteurs et les carters soient en place.

PROBLÈME VÉRIFIEZ QUE	SOLUTION
La tarière s'arrête dans les 5 secondes suivant le relâchement du levier de commande.	Câble de commande de tarièrédéréglé	Régléz le cable de commande de tarière. Se reporter à « Réglage du cable » dans la section Entretien de ce manuel. Si la tarière ne s'arrête pas dans les 5 secondes, consultez un revendeur/agréé pour sa réparation.
La goulotte d'éjection ou le défi ét ceur ne fonctionne pas (commande à distance-manuelle).	La goulotte d'éjection ou le dé-flecteur nécessite d'être lubriéf.	Voyez un revendeur/agréé
	La goulotte d'éjection ou le défi ét ceur est gelé.	Mettez la souffleuse à neige dans un garage chauffé ou bien laissez tourner la machine pendant quelques minutes ou retirez la neige ou la glace de la base de la goulotte.
Le moteur ne démarre pas.	La clé est sur ARRÊT ou n'est pas insérée.	Tournez la clé sur la position MARCHE.
	Le bouton de l'amorceur n'est pas enforcé.	Appuyez deux fois sur le bouton d'amorce et démarrez.
	Moteur gelé	Mettez la souffleuse à neige dans un garage chauffé pour dégeler le moteur.
	Panne de carburant. Remplissez	le réservoir de carburant.
	Starter ouvert - moteur froid. Mettez le starter en position fermée, puis appuyez sur l'amorceur et dé-marrez le moteur.	Votet le starter en position fermée, puis appuyez sur l'amorceur et dé-marrez le moteur.
	Moteur noyé. Mettez le starter sur la position ouverte ; tournez la manivelle jusqu'à ce que le moteur démarre.	Votet le position ouverte ; tournez la manivelle jusqu'à ce que le moteur démarre.
	Pas d'étinçelle. Connectez le cable de bougie ou bien remplacez la bougie.	Votet le réservoir. (Débarrasssez-vous du carburant dans un dépôt de déchets dangereux). Remplir avec du carburant frais.
	Eau dans le carburant ou carburant usage.	Branchez le cordon d'alimentation ou remplacez-le s'il est défectueux ; réinitialiséz le coupe-circuit.
Le moteur démarre dif- fi clement ou tourne mal.	Mélange trop riche. Mettez le starter sur la position OUVERT.	Votet le réservoir. (Débarrasssez-vous du carburant dans un dépôt de déchets dangereux). Remplir avec du carburant frais.
	Bougie défaillante, enclassée ou dont l'écartement des élec-trodes est mal régèle.	Votet le réservoir. (Débarrasssez-vous du carburant dans un dépôt de déchets dangereux). Remplir avec du carburant frais.
	Lacalotte d'élation est blo-quée.	Dégagez les orifi ces de ventilation.
Vibrations excessives. Pièces détachées ou vis en-dommage.	Arrêtez immeditatement le moteur. Consultez un revendeur/agréé.	Votet le réservoir. (Débarrasssez-vous du carburant dans un dépôt de déchets dangereux). Remplir avec du carburant frais.
La barre-grattoir ne net- tole pas les surfaces en dur.	Beaucoup trop de neige laissée derrière.	Voyez un revendeur/agréé pour détermination de remplacement de la barre-grattoir es nécessaire.
	La barre-grattoir de raclage usée.	Voyez un revendeur/agréé pour son remplacement.
La machine refuse d'éjecter la neige.	Courroie d'entrainment de tarièrô lâche ou bien endom-magée.	Régléz le cable de commande de tarière. Se reporter à « Réglage du cable » dans la section Entretien de ce manuel.
		Voyez un revendeur/agréé pour le remplacement de la courroie.
	Goulotte d'éjection obstruée par de la neige.	Arrêtez immeditatement le moteur. Toujours utiliser un outil de nettoyage pour déboucher une goulotte d'éjection obstruée, et non les mains. Net- toyez la goulotte d'éjection et l'intérieur du carter de tarière. Se reporter à « Avertissements » dans la section Sécurité de l'utilisateur.
	Objet étranger logé dans la tarière.	Arrêtez immeditatement le moteur. Toujours utiliser un outil de nettoyage pour déboucher une goulotte d'éjection obstruée, et non les mains. Retirez l'objet de la tarière. Se reporter à « Avertissements » dans la section Sécurité de l'utilisateur.
	Tarière en caoutchouc de raclage usée ou bien endom-magée.	Voyez un revendeur/agréé pour son remplacement.

POLITIQUE DE GARANTIE SUR LES MOTEURS/ÉQUIPEMENTS BRIGGS & STRATTON Avril 2012

GARANTIE LIMITÉE

Briggs & Stratton garantit la réparation ou le remplacement gratuite, pendant la période de garantie spécifiée ci-dessous, de toute pièce représentant des vices matériels ou de fabrication. Les frais de transport du produit devant faire l'objet d'une réparation ou d'un remplacement couvert par cette garantie sont à la charge de l'acheteur. Cette garantie est valable pendant les durées stipulées, en fonction des conditions énoncées ci-dessous. Pour couvrir le distributeur autorisé le plus proche et bénéficier des services couverts par la garantie, veuillez consulter notre carte des distributeurs sur www.murray.com. L'acheteur doit contacter le distributeur autorisé, puis lui amener le produit à des fins d'inspection et de test.

Aucune autre garantie explicite n'est fournie pour ce produit. Les garanties implicites, y compris les garanties de qualité marchande et d'adéquation à un usage particulier, sont limitées à un an à compter de la date d'acquisition, ou à une durée conforme à la législation. Toutes les autres garanties implicites sont exclues. Les responsabilités relatives aux dommages accessoires et indirects sont exclues dès lors que cette exclusion est autorisée par la loi. Certains États ou pays n'autorisent pas les limitations de durée de la garantie implicite. Certains États ou pays n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Le cas échéant, la limitation susmentionnée peut ne pas s'appliquer à votre situation. La présente garantie vous offre des droits légaux spécifiques, mais vous pouvez bénéficier d'autres droits en fonction de l'état ou du pays dans lequel vous vous trouvez.

PÉRIODE DE GARANTIE

Élément Utilisation par le consommateur Utilisation commerciale

Machine 2 ans 90 jours

Moteur* 2 ans 90 jours

Batterie 1 an 1 an

• Concerne les moteurs Briggs et Stratton uniquement. La couverture des réclamations au titre de la garantie relatives aux moteurs tiers est assurée par le fabricant du moteur en question. Les composants utilisés lors des émissions sont couverts par la Déclaration de garantie concernant les émissions.

**En Australie : nos produits sont assortis de garanties ne pouvant être exclues, conformément à la loi australienne de protection du consommateur (Australian Consumer Law). Vous pouvez obtenir un remplacement ou un remboursement en cas de défaillance majeure ou en compensation de toute perte ou de tout dommage survenu dans le cadre des conditions raisonnablement prévisibles d'utilisation du produit.

La garantie commence à la date d'acquisition du produit par le consommateur ou l'entité commerciale, et continue tout au long de la période indiquée dans le tableau ci-dessus. « Utilisation par le consommateur » signifie que le produit sert dans le cadre d'une utilisation privée. « Utilisation commerciale » indique toutes autres utilisations possibles, notamment à des fins commerciales, génératrices de revenus ou locatives. Une fois l'équipement utilisé à des fins commerciales, il est considéré comme un produit d'utilisation commerciale dans le cadre de cette garantie.

Aucun enregistrement de garantie n'est nécessaire pour profiter de la garantie sur les produits Briggs & Stratton. Conservez le reçu de votre achat. Si, lors d'une demande d'intervention couverte par la garantie, la date initiale d'achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer le début de la période de garantie.

À PROPOS DE LA GARANTIE

Nous nous tenons à votre disposition pour les réparations au titre de la garantie et nous nous excusons des éventuels désagréments occasionnés. Les services couverts par la garantie sont fournis par les distributeurs autorisés Murray uniquement. La plupart des réparations au titre de la garantie sont prises en charge, mais il arrive que des demandes de réparation n'entrent pas dans le cadre de la garantie. Cette garantie couvre uniquement les vices matériels ou de fabrication. Elle ne couvre pas les dommages causés par une utilisation impropre ou abusive, un entretien ou des réparations inadéquats, l'usure normale ou du carburant vicié ou non approuvé.

Utilisation impropre et abusive - L'utilisation prévue et appropriée de ce produit est décrite dans le manuel de l'utilisateur. L'utilisation du produit d'une façon autre que celle décrite dans le manuel de l'utilisateur ou son utilisation après son endommagement annule la garantie. Vous ne pourrez vous prévaloir de la garantie si le numéro de série du produit a été retiré, si le produit a été modifié d'une manière quelconque ou s'il présente des preuves d'utilisation abusive, telles que des marques de coups ou de corrosion par l'eau ou des produits chimiques.

Réparation ou entretien incorrect - Ce produit doit être entretenu selon les procédures et les programmes d'entretien écrits dans le manuel de l'utilisateur. En outre, il doit être dépanné ou réparé en utilisant des pièces d'origine Briggs & Stratton ou des pièces équivalentes. Les dommages causés par un défaut d'entretien ou l'utilisation de pièces non d'origine ne sont pas couverts par la garantie.

Usure normale - Comme tous les appareils mécaniques, votre machine est sujette à l'usure même en cas d'entretien approprié. La présente garantie ne couvre pas les réparations lorsque l'équipement ou l'un de ses composants arrive en fin de vie après une utilisation normale. Les composants devant faire l'objet d'un entretien et sujets à l'usure tels que les filtres, courroies, lames et plaquettes de frein (les plaquettes de frein moteur sont couvertes) ne sont pas couverts par la garantie lorsque leur usure constitue la cause unique de la demande, à moins que les dommages ne soient dus à des vices matériels ou de fabrication.

Carburant vicié - Pour fonctionner correctement, ce produit exige l'utilisation de carburant neuf conforme aux critères spécifiés dans le manuel de l'utilisateur. Les dommages causés par un carburant vicié (fuites de carburant, conduites bouchées, soupapes collées, etc.) ne sont pas couverts par la garantie.

Autres exclusions - Cette garantie ne couvre pas les dégâts dus à des accidents, des abus, des modifications, des altérations ou un entretien incorrect, ni les détériorations provoquées par le gel ou par une agression chimique. Les pièces ou accessoires rattachés ne faisant pas partie du conditionnement d'origine du produit ne sont également pas couverts. La garantie ne s'applique pas dans le cas d'un équipement utilisé comme source d'alimentation primaire à la place de l'alimentation secteur ou en ce qui concerne un équipement utilisé dans des applications médicales. Cette garantie ne couvre pas les détériorations provoquées par des catastrophes naturelles ou autres cas de force majeure dépassant le contrôle des fabricants.

MOTEUR :

Couple de serrage 8,00 T.P. à 3 060 tr/min

Type

4-cycle

Cylindrée 205 cm³ (12,48 po³)

Démarrage du système Lanceur manuel et démarreur à distance électrique 230 V sans corde Kit de démarrage ultra facile

Alternateur

Aucun

Capacité d'huile 0,59 L (20 oz)

Huile moteur

Synthétique

5W30

Volume du réservoir de carburant : nylon, 2,8 litres (3 pintes)

Écart des électrodes de bougie : 0,76 mm (0,030 po)

Couple de serrage des électrodes : 20 Nm (180 lb-po)

Système d'allumage

Ce système à bougie d'allumage est conforme à la norme canadienne NMB-002.

TARIÈRE / IMPULSEUR :

Largeur de nettoyage

55,9 cm (22,0 po)

Hauteur d'admission

32,0 cm (12,6 po)

Diamètre de la tarière / impulseur

25,4 cm (10,0 po)

Nombre d'ailettes de l'impulseur

2

GOULOTTE :

Déflecteur de goulotte

Manuel

Rotation de la goulotte

Rotation manuelle - 200°

SYSTÈME D'ENTRAÎNEMENT :

Type d'entraînement

Tarière - propulsée

Vitesses d'entraînement

Sans objet

Dimension des roues

20,3 cm x 5,1 cm (8,0 x 2,0 po)

Puissances nominales

Les étiquettes de puissance nominale brute pour les modèles de moteurs à essence individuels répondent au code J1940 (Small Engine Power & Torque Rating Procedure) de la SAE (Society of Automotive Engineers) ; et la performance nominale a été obtenue et corrigée conformément à SAE J1995 (Révision 2002-05). Les valeurs de couple sont dérivées à 3 060 tr/min ; les valeurs de puissance sont dérivées à 3 600 tr/min. Les courbes de puissance brute peuvent être consultées sur le site www.BRIGGSandSTRATTON.com. Les valeurs données pour la puissance nette sont mesurées avec l'échappement ou le filtre à air installé tandis que les valeurs données pour la puissance brute sont recueillies sans ces accessoires. La puissance brute du moteur sera plus élevée que la puissance nette du moteur et elle est affectée, entre autres, par les conditions atmosphériques de fonctionnement et les variations entre les moteurs. Étant donné la gamme étendue de produits sur lesquels les moteurs sont placés, il se peut que le moteur à essence ne développe pas la puissance nominale brute quand il est utilisé sous une version spécifique d'alimentation électrique. Cette différence est due à différents facteurs, y compris, mais sans toutefois s'y limiter, la diversité des composants du moteur (filtre à air, échappement, chargement, refroidissement, carburateur, pompe à carburant, etc.), la limite des applications, les conditions atmosphériques de fonctionnement (température, humidité, altitude) et les variations entre les moteurs. En raison des limites de fabrication et de capacité, Briggs & Stratton peut substituer un moteur d'une puissance nominale supérieure pour le moteur de cette série.

Table des matières
