Typ produktu	Sněhová fréza
Značka	Murray
Model	169621100
Čisticí šířka	55,9 cm (22,0 palce)
Výška nasávání	32,0 cm (12,6 palce)
Průměr šneku/rotoru	25,4 cm (10,0 palce)
Počet lopatek rotoru	2
Otáčení výfukového žlabu	Ruční 200°
Deflektor	Ruční
Typ pohonu	Pohon šneku
Rozměry kol	20,3 x 5,1 cm (8,0 x 2,0 palce)
Motor	Briggs & Stratton, 4taktní
Zdvihový objem	205 cm³ (12,48 palce³)
Točivý moment	8,00 T.P. při 3060 ot/min
Startování	Ruční startér a elektrický startér 230 V
Kapacita motorového oleje	0,59 L (20 uncí)
Doporučený motorový olej	Syntetický 5W30
Kapacita palivové nádrže	2,8 L (nylon)
Vzdálenost elektrod zapalovací svíčky	0,76 mm (0,030 palce)
Záruka stroje (soukromé použití)	2 roky
Záruka stroje (komerční použití)	90 dnů

Často kladené otázky - 169621100 MURRAY

Jak nastartovat sněhovou frézu?

Ujistěte se, že má motor olej a palivová nádrž je naplněna. Zasuňte klíček a otočte do polohy ZAPNUTO. Pokud je motor studený, otočte sytič do zavřené polohy. Dvakrát stiskněte nasávací zařízení. Pomalu táhněte za startovací lanko, dokud neucítíte odpor, poté rychle zatáhněte. Pro elektrické startování nejprve připojte prodlužovací kabel ke stroji a poté do zásuvky a stiskněte tlačítko startu.

Jaký olej použít a jak zkontrolovat hladinu?

Používejte vysoce kvalitní syntetický motorový olej 5W30 klasifikace SF, SH, SJ, SL nebo vyšší. Pro kontrolu hladiny vyjměte měrku, otřete ji, zasuňte ji bez zašroubování, vyjměte a odečtěte hladinu. V případě potřeby doplňte olej po značku PLNÝ. Nepřelévejte.

Jak uvolnit ucpaný výfukový žlab?

NEBEZPEČÍ: Nikdy nezasunujte ruce do žlabu. Okamžitě zastavte motor, počkejte 10 sekund, než se rotor zastaví, poté použijte čisticí nástroj (např. tyč) k odstranění sněhu nebo nečistot. Nikdy nepoužívejte ruce.

Jak nastavit směr žlabu a deflektor?

Pro orientaci žlabu uchopte rukojeť a ručně otočte o 200°. Pro nastavení výšky trysky povolte křídlový šroub deflektoru, nakloňte deflektor nahoru nebo dolů a poté utáhněte.

Jaký benzín použít?

Používejte čistý, čerstvý bezolovnatý benzín s oktanovým číslem nejméně 87 (91 RON). Benzín s obsahem etanolu do 10% (E10) je přijatelný. Nepoužívejte E85 ani směs s olejem.

Jak pravidelně udržovat motor?

Zkontrolujte hladinu oleje před každým použitím. Vyměňte olej po prvních 5 hodinách, poté každých 50 hodin nebo každý rok. Každý rok vyměňte zapalovací svíčku. Vyčistěte tlumič výfuku a zkontrolujte upevnění.

Jak seřídit lanko šneku, pokud se šnek neotáčí správně?

Zastavte motor a vyjměte klíček. Posuňte opletení lanka, abyste odkryli seřizovací smyčky. Přesuňte Z-konec lanka do jiné smyčky pro zvýšení nebo snížení napětí. Ujistěte se, že je při uvolněné páce trochu vůle.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je klíček v poloze ZAPNUTO, nádrž má palivo, sytič je zavřený (studený motor) a že jste dvakrát nastartovali. Pokud je motor zaplavený, dejte sytič do otevřené polohy a zkuste nastartovat. Zkontrolujte zapalovací svíčku a kabel.

Jak uskladnit sněhovou frézu po sezóně?

Vypusťte motorový olej ještě teplý. Přidejte stabilizátor paliva a nechte motor běžet 2 minuty. Stroj důkladně očistěte, namažte mazací body, utáhněte všechny upevnění. Uskladněte v interiéru a přikryjte.

Jaká je doba záruky?

Pro soukromé použití (spotřebitel) je záruka na stroj 2 roky, na motor 2 roky a na baterii 1 rok. Pro komerční použití je záruka 90 dnů na stroj a motor a 1 rok na baterii. Uchovejte si doklad o koupi.

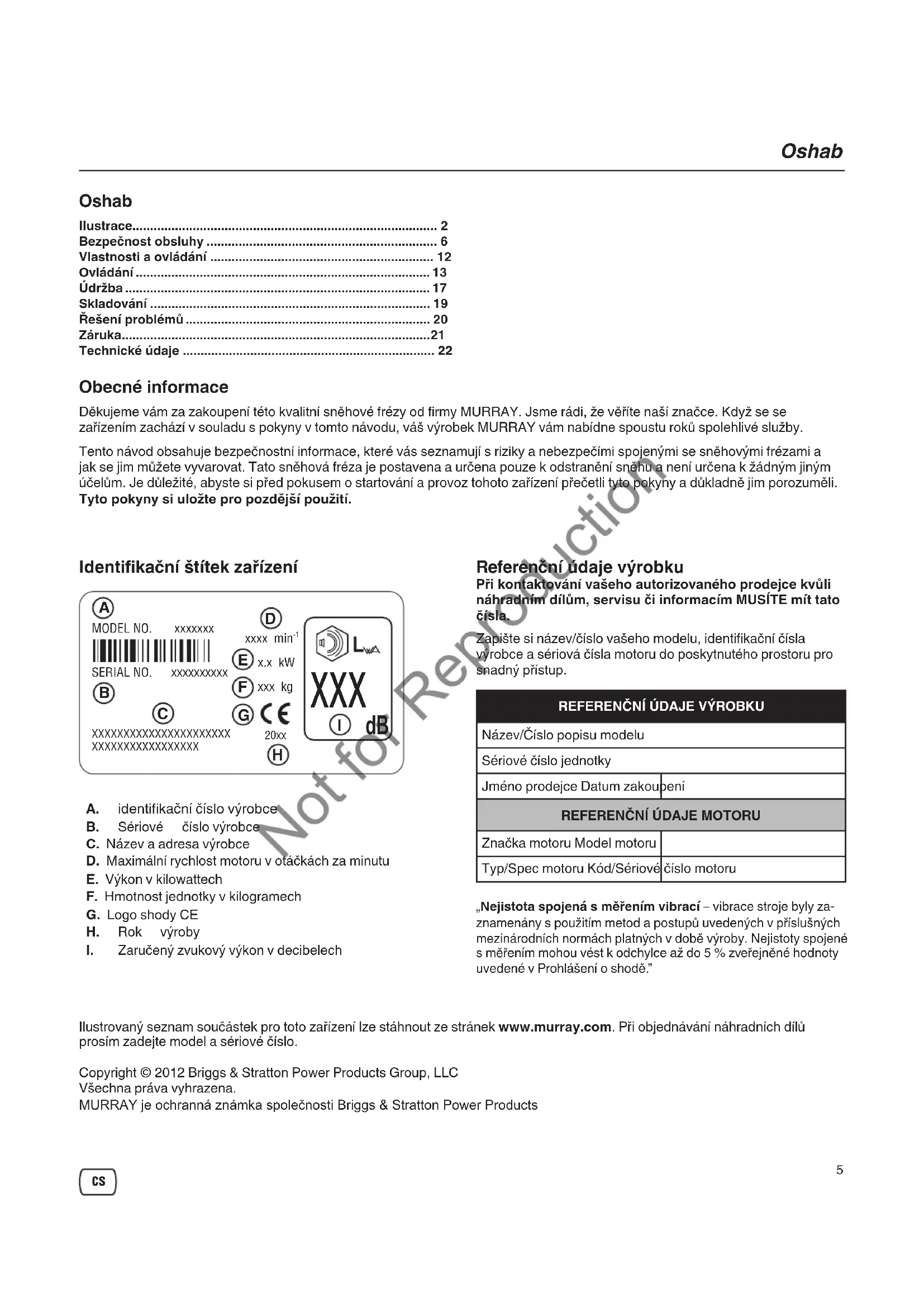

NÁVOD K OBSLUZE 169621100 MURRAY

Bezpečnost obsluhy 6

Vlastnosti a ovládání 12

Ovládání 13

Údržba 17

Skladování 19

Řešení problémů 20

Záruka 21

Technické údaje 22

Obecné informace

Děkujeme vám za zakoupení této kvalitní sněhové frézy od firmy MURRAY. Jsme rádi, že věříte naší značce. Když se se zařízením zachází v souladu s pokyny v tomto návodu, váš výrobek MURRAY vám nabídne spoustu let spolehlivé služby.

Tento návod obsahuje bezpečnostní informace, které vás seznamují s riziky a nebezpečími spojenými se sněhovými frézami a jak se jim můžete vyvarovat. Tato sněhová fréza je postavena a určena pouze k odstranění sněhu a není určena k žádným jiným účelům. Je důležité, abyste si před pokusem o startování a provoz tohoto zařízení přečetli tyto pokyny a důkladně jim porozuměli.

Tyto pokyny si uschovejte pro pozdější použití.

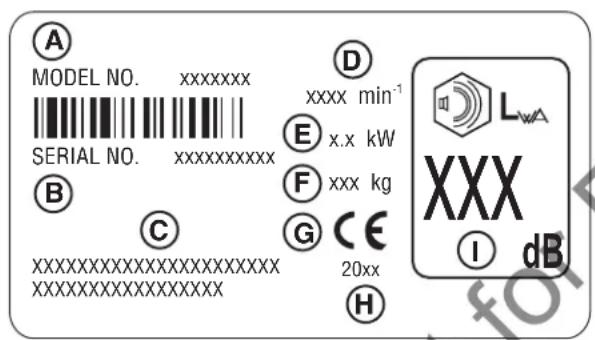

Identifikační štítek zařízení

A. Identifikační číslo výrobce B. Sériové číslo výrobce C. Název a adresa výrobce D. Maximální rychlost motoru v otáčkách za minutu E. Výkon v kilowattech F. Hmotnost jednotky v kilogramech G. Logo shody CE H. Rok výroby I. Zaručený zvukový výkon v decibelech

Referenční údaje výrobku

Při kontaktování vašeho autorizovaného prodejce kvůli náhradním dílům, servisu či informacím MUSÍTE mít tato čísla.

Zapište si název/číslo vašeho modelu, identifikační čísla výrobce a sériová čísla motoru do poskytnutého prostoru pro snadný přístup.

REFERENÇNÍ ÚDAJE VYROBKAU
Název/Číslo popisu modelu
Sériové Číso jegnotky
Jméno prodejce Datum zakoupeni
REFERENÇNÍ ÚDAJE MOTORU
Značka motoru Model motoru
Typ/Spec motoru Kód/Sériové	ćslo motoru

Nejistota spojená s měřením vibrací – vibrace stroje byly zaznamenány s použitím metod a postupů uvedených v příslušných mezinárodních normách platných v době výroby. Nejistoty spojené s měřením mohou vést k odchylce až do 5 % zveřejněné hodnoty uvedené v Prohlášení o shodě.

Ilustrovaný seznam součástek pro toto zařízení lze stáhnout ze stránek www.murray.com. Při objednávání náhradních dílů prosím zadejte model a sériové číslo.

MURRAY je ochranná známka společnosti Briggs & Stratton Power Products

Bezpečnostní značky a jejich význam

	Přěctěte si provozní a bezpečnostní pokyny v Námodu k obsluze.
	Před jakoukoli údržbou nebo oprava- mi vypněte motor a vyndeje klič.
	Nebezpečí odhazovaných předmětů.
	Riziko požáru.
	Otáčející šnek / Riziko amputace.
	Riziko otravy oxidem uhelnatým.
	Udržujte bezpečnou vzdálenost.
	Elektrický šok.
	Otáčející rotor / Riziko amputace.
	Nedovolte prístup dětem.
	Otáčející šnek / Riziko amputace.
	Riziko amputace - nedotýkejte se pohybujćích se Častí.
	Riziko horkého povrchu.

Kontrolní značky na zařízení

Spínač zapnutí / vypnutí.

Zavřený sytič prěpněte na start.

Ke spušěné otočte sytič na otevřený.

Dvakráť stisknéte prípravu.

Připojte prodlužovací kabel.

Stisknéte tlacítko kNSTARTOVÁNÍ.

Aktivujte šneca.

Rotace Žlabu.

Studený motor. .

Teplý motor.

Bezpečnostní varovné značky a signální slova

Bezpečnostní varovné značky a signální slova (NEBEZPEČÍ, VAROVÁNÍ, POZOR nebo UPOZORNĚNÍ) se používají k indikaci pravděpodobnosti či možné závažnosti poranění a/nebo poškození výrobku. Značka rizika může být navíc použita k reprezentaci typu rizika.

NEBEZPEČÍ ukazuje na riziko, které, jestliže se mu nevyvarujete, povede ke smrti nebo vážnému poranění.

VAROVÁNÍ ukazuje na riziko, které, jestliže se mu nevyvarujete, může vést ke smrti nebo vážnému poranění.

POZOR ukazuje na riziko, které, jestliže se ho nevyvarujete, může vést k malému či střednímu poranění.

UPOZORNĚNÍ ukazuje na situaci, která by mohla vést k poškození výrobku.

VAROVÁNÍ

Určité součástky tohoto výrobku a příslušné doplňky obsahují chemické látky, o kterých je ve státě Kalifornie známo, že způsobují rakovinu, vrozené vady a jiné reprodukční problémy. Po zacházení si myjte ruce.

VAROVÁNÍ

Výfukové plyny z frézy obsahují chemické látky, o kterých je ve státě Kalifornie známo, že způsobují rakovinu, vrozené vady a jiné reprodukční problémy.

VAROVÁNÍ

• Nejčastější poranění při použití sněhové frézy vznikají při kontaktu rukou s pohonem odpadového žlabu. Tato sněhová fréza je schopna amputovat ruce a nohy a odhazovat předměty. Přečtěte si a dodržujte všechny bezpečnostní pokyny v tomto návodu. Jestliže tak neučiníte, může to vést ke smrti či vážným poraněním.

VAROVÁNÍ

Před spuštěním této jednotky si přečtěte, porozumějte a dodržujte všechny pokyny na sněhové fréze a v manuálu.

Nedodržení bezpečnostních pokynů v tomto návodu může vést ke smrti či vážnému poranění.

Důkladně se seznamte s ovládáním a řádným použitím sněhové frézy. Ujistěte se, že před použitím sněhové frézy jste řádně vyškoleni. - Ujistěte se, že víte, jak rychle přístroj zastavit a deaktivovat. - Nikdy nedovolte, aby s přístrojem zacházely osoby bez řádných pokynů. - Jestliže má být fréza uložena po delší dobu, vždy postupujte podle pokynů v návodu k obsluze. Udržujte bezpečnostní nálepky a, jestliže je to nutné, vyměňte je. - Jestliže jste k tomu nebyli řádně vyškoleni, pak se nikdy sami nepokoušejte provést žádné větší opravy sněhové frézy. Nesprávný servis sněhové frézy může vést k nebezpečnému provozu, poškození zařízení a porušení záruky.

NEBEZPEČÍ

Odpadový žlab má rotující šnek k odhazování sněhu. Odpadový žlab nikdy nečistěte rukama. V rotoru může snadno dojít k zachycení prstů. Vždy používejte čisticí nástroj. Nedodržení těchto bezpečnostních pokynů může vést k amputacím či vážným laceracím.

NEBEZPEČÍ

Nohy a ruce udržujte z dosahu rotujících částí. Otáčivé části se mohou dostat do styku nebo zachytit ruce, nohy, vlasy, oděv či výstroj. Nedodržení těchto bezpečnostních pokynů může vést k amputacím či vážným laceracím.

• Při čištění, opravách či kontrolách sněhové frézy se ujistěte, že motor je v poloze VYPNUTO, svíčky jsou odpojené a všechny pohyblivé části se zastavily.
• Pod rotující části či do jejich blízkosti nedávejte ruce nebo nohy. Nikdy neblokujte výstup.
• Frézu nikdy nepoužívejte bez řádných krytů a jiných ochranných pomůcek.
• Jestliže běží motor, nikdy neponechávejte zařízení bez dozoru. Vždy deaktivujte šneka a kontrolu trakce, vypněte motor a vyndejte klíčky. Udržujte všechny volné oděvy z dosahu přední části frézy a šneku. Šály, rukavice, šňůrky a volné oděvy se mohou rychle zachytit v rotujícím zařízení a může dojít k amputacím. Svažte si dlouhé vlasy a odstraňte šperky.
• Po ukončení odstraňování sněhu frézu nechte několik minut běžet, aby se předešlo zamrznutí sběrače a rotoru.
• Jestliže se fréza nepoužívá nebo je převážena, deaktivujte pohon sběrače/rotoru.

VAROVÁNÍ

Šnek může sebrat předměty a vyhodit je ze žlabu. Sníh nikdy neodhazujte ve směru chodců, nikomu nedovolujte pohyb před sněhovou frézou. Nedodržení těchto bezpečnostních pokynů může vést ke smrti či vážnému poranění.

Při provozu či úpravách a opravách vždy používejte bezpečnostní brýle nebo chrániče očí. Vždy dbejte na směr odhazování sněhu. Může dojít k poškození blízkých chodců, zvířat nebo budov odhozenými předměty. - Při práci se sněhovou frézou dávejte pozor na okolí. Přejezd přes předměty jako kameny, rohožky, noviny, hračky ukryté pod sněhem může vést k jejich vyhození nebo k ucpání šneka. - Dávejte si velký pozor při překračování vjezdů, chodníků či silnic. - Umístění sběrače nastavte tak, aby se nedotýkal štěrku nebo povrchu z rozbitých kamenů. - Se sněhovou frézou nikdy nepracujte poblíž skleněných ohrazených prostor, automobilů, oken a podobných bez toho, abyste nejdříve upravili úhel odpadového nosníku. - Seznamte se s místem, kde sněhovou frézu plánujete používat. Označte hranice chodníků a vjezdů.

VAROVÁNÍ

Jestliže si obsluha neuvědomí přítomnost dětí, může dojít k tragickým nehodám. Děti jsou často přitahovány k jednotce a její činnosti. Nikdy se nedomnívejte, že děti zůstanou tam, kde jste je naposledy viděli.

• Při provozu udržujte děti mimo pracovní oblast. Zařízení často přitahuje děti. Mějte na paměti všechny přítomné osoby.
• Dávejte pozor a jednotku vypněte, jestliže se poblíž objeví děti. Nikdy nedovolte, aby s přístrojem zacházely děti.
• Jestliže se blížíte do zatáček, kde nevidíte, ke keřům, stromům nebo jiným předmětům, které omezují vaši viditelnost, dávejte prosím zvýšený pozor. Mohou tam být děti.

VAROVÁNÍ

Z motoru vychází oxid uhelnatý (bezbarvý nezapáchající otravný plyn). Vdechování oxidu uhelnatého může vést k nevolnostem, mdlobám nebo smrti.

• Startujte a provozujte venku.

Motor nespouštějte uvnitř, i když jsou otevřená okna nebo dveře.

VAROVÁNÍ

Palivo a jeho páry jsou velice hořlavé a výbušné. S palivem vždy zacházejte velice opatrně. Nedodržení těchto bezpečnostních pokynů může vést k požáru či explozi, které způsobí vážné popáleniny nebo smrt.

TANKOVÁNÍ

Vypněte motor a před sundáním krytu nádrže a přidáním paliva ho nechte nejméně 2 minuty chladnout. Tankujte venku nebo v dobře větraném prostoru. - Nádrž nepřeplňujte. Aby se umožnila expanze benzínu, netankujte nad spodní část hrdla nádrže. Palivo udržujte mimo otevřený oheň, jiskry, pilotní světla, teplo nebo jiné zdroje vzplanutí. Palivové trubičky, uzávěr a příslušenství často kontrolujte pro známky poškození či úniku. Jestliže je to nutné, nahraďte je novými. - Používejte schválenou nádobu na palivo. - Jestliže dojde k rozlití paliva, před dalším startováním vyčkejte, než znovu vyschne.

PŘI SPUŠTĚNÍ MOTORU

• Ujistěte se, že svíčky, dusítko, uzávěr nádrže a filtr (kde existují) jsou na svém místě a bezpečné.
• Nestartujte s odstraněnými svíčkami.
• Jestliže dojde k rozlití paliva, nepokoušejte se nastartovat motor, sněhovou frézu namísto toho přeneste z místa rozlití a vyvarujte se tvorbě jakýchkoli zdrojů ohně do té doby, než dojde k odchodu par paliva.
• Motor nepřesycujte. Postupujte podle pokynů pro startování motoru v tomto návodu.
• Jestliže dojde k přeplnění motoru palivem, nastavte sytič, kde existuje, do polohy OTEVŘÍT/SPUSTIT, plyn, kde existuje, přeneste do polohy RYCHLE a startujte, až se motor nastartuje.

PŘIPOUŽITÍ

• Sněhovou frézu nenaklánějte na úhel, který vede k rozlití paliva.
• Nehaste karburátor k zastavení motoru.
• Motor nikdy nenechávejte běžet s vyndaným čističem vzduchu nebo vzduchovým filtrem (kde existují).

PŘI VÝMĚNĚ OLEJE

• Nejprve vypouštějte olej z horní plnicí trubice, musí být prázdná nádrž, protože jinak může dojít k úniku paliva, což může vést k požáru nebo explozi.

PŘI PŘEPRAVĚ ZAŘÍZENÍ

• Přepravujte s PRÁZDNOU nádrží a ventilem paliva v poloze VYPNUTO.

PŘI SKLADOVÁNÍ S PLNOU NÁDRŽÍ

• Skladujte odděleně od kamen, trub, ohřívačů vody a jiných zařízení, která mají pilotní světlo nebo jiný zdroj vznětu, protože by mohlo dojít ke vznícení palivových plynů.

VAROVÁNÍ
	Bezpečný provoz sněhové frézy si vyžaduje rámou péci a údržbu motoru.
	Před nastováním motoru vyřadte rychlosti a prějděte do neutrálu. Před začátkem odklizení sněhu vyčkejte, než se motor prízpúsobí venkovní teplotě. Pro věchny sněhové frézy s elektrickými motory ālektrickými startéry používejte uzemnéou zástrěku se třemi vidlicemi.

VAROVÁNÍ
	Spoustěni motoru je doprovázene jiskřením. Jiskřeni můze zažehnout prítomné hořlavé plyny. Vysledkem můze být požár nebo výbuch.
· Nespoustějte motor, uniká-li v prostoru zemné plyn nebo propan-butan (LPG). · Nepoužívejte stlačné startovací kapaliny, jejich páry hořlavé.

VAROVÁNÍ
	Provoz motoru vede ke tvorbě tepla. Díly mo- toru, zejménya tlumic výfuku, jsou za provozu extrémné hörké. Nedodrženi těchto bezpečnostnich pokynù můze věst k váznám popáleninám při kontaktu.

• Nedotýkejte se horkého motoru nebo tlumiče. Před dotykem vyčkejte, až tlumič, válce motoru a lopatky motoru vychladnou.
• Odpad odstraňte z tlumiče a okolí válců.
• Namontujte zachycovač jisker a udržujte ho v dobrém stavu, jestliže frézu budete používat na povrchu pokrytém stromy, travou nebo křovím.
• Použití zařízení na jakékoli zalesněné nebo zatravněné ploše bez řádně udržovaného lapače jisker v souladu s definicí v části 4442 je porušením předpisů Veřejných pravidel pro Kalifornii, část 4442. Jiné státy nebo federální jurisdikce mohou mít podobné zákony. Chcete-li zakoupit lapač jisker vhodný pro výfukový systém nainstalovaný na tomto motoru, kontaktujte výrobce původního zařízení, prodejce nebo dodavatele.

VAROVÁNÍ
	Tuto sněhovou frézu je nutno rǎdně udržovat, aby se zajistil bezpečný provoz a vykon. Nedodrženi bezpečnostnich tokynů v tomtó námodu mûzej věst ke smrti čí váznému poraněné.
• Pri provaděné jiakěkoli udržby nebo oprav sněhové frézy vypněte motor, odpojte svíčky a drát svíček udržujte od nich, aby se predešlo náhdémùnu startovány motoru. • Šrouby a jiné součástky pravidelně kontrolujte pro rǎdné uteženi. • Udržujte matice a šrouby utežené a udržujte zařizení v dobrém stavy. • Nikdy něměnte bezpečnostní zařizení. Jejich rǎdnou funkci pravidelně kontrolujte a, jestliže rǎdně nefunguje, proved'te nutné opravy. • Součástky jsou prěděmětem opotřebovány, poskození nebo zhorsény Časem. Součastky ľcasto kontrolujte a nahrad'te je doporučěnými součastkami, jestliže je to nutné. • Pravidelně kontrolujte funkci ovládání. jestliže je to nutné, opravte a proved'te servis. • Pri opravách používejte pouze schvaléné náhrdní dilly Č stejné součástky. • Pri věsech nastavenich a upravách vždy dodržujte vyrobní specifikace. • Používejte pouze prípojení a doplěký, jak je sou závaží na kola, vyvažovácí závaží Č kabinety, které jsou specifikované vyrobcem Č podobné. • Nikdy se nepokoušejte provést zhádné změny, zatemco běží motor (kromě těch připadú, kdy to doporučil vyrobce).

VAROVÁNÍ
	Bezpečnost títo sněhové frézy závisi na ob-sluze. jestliže není použita správné nebo není správné udržována, muže být nebezpečná. Pamatujte si, ze jste zodpovědni za vaši bezpečnost a za beczpečnost osob kolem vás.
Udržujte pracovní oblast bez osob, zvlástě pak malych děti, a zvifat. Dukladné prohlédněte oblast, kde sněhovou frézu budete použivat, a odstraťne věsechny rohožky, saně, prkna, dráty a jiné cízi prědměty. Sněhovou frézu nepoužívejte bez toho, abyste na sobě měli vchodné zimné oblečeni. Používejte boty, které vám poskytnou oporu i na kluzkém povrchu. Dávejte pozor, abyste prědeši uklouznúti nebo pádu, zvlástěpak pri zpětném pohybu sněhové frézy. Frézu nikdy nepoužívejte za špatné viditelnosti nebo bez svělá. Vždy se ujistěte o dobrém podkladu a udržujte si pevné uchycení držadel. Neodstrańjte s ní sníh napříč svahů. Bud'te zvlástě opatráni pri změné směru na svahu. Nepokoušejte se odstražovat snih na príkrych svazích. Nepřekracujte kapacitu zařizení tim, ze se budete snih snažit Čistit príllí rychle. Sněhovou frézu nikdy nepoužívejte za velké rychlosti na kluzkém povrchu. Pri zpátečním pohybu sněhové frézy kontrolujte, co je za vámí, a dávejte pozer. Sněhovou frézu nepoužívejte na povrěsich nad zemi – jako například na střechach obytnych budov, garáži, verand nebo na jiných takovych budovách. Obsluha musi zhodnotit svě schopnosti bezpečné ovládat zařizení tak, aby ochranila sebe i ostatné préd poraněnín. Sněhová fréza je určena pouze k odstražováni sněhu. Nepoužívejte ji pro Žádné jiné účely. Nevozte pasažéry. Po zasaženi cízho propredětu zastavte motor, odpoje kabel elektrických motorů, frézu dūkladné prohlédněte pro známky jakéhokoli poškození, a prěd nastortováním a dalísim použítím sněhové frézy opravte jakákoli poškození. Jestlěze se sněhová fréza neobvykle třese, vypněte motor. Vibrace jsou normálné známkou problému. jestlěze je to nutné, vyhledejte autorizovaného zástupce pro opravu. U modelú s elektrickým startétrem po nastartování motoru odpoje napajeci kabel.

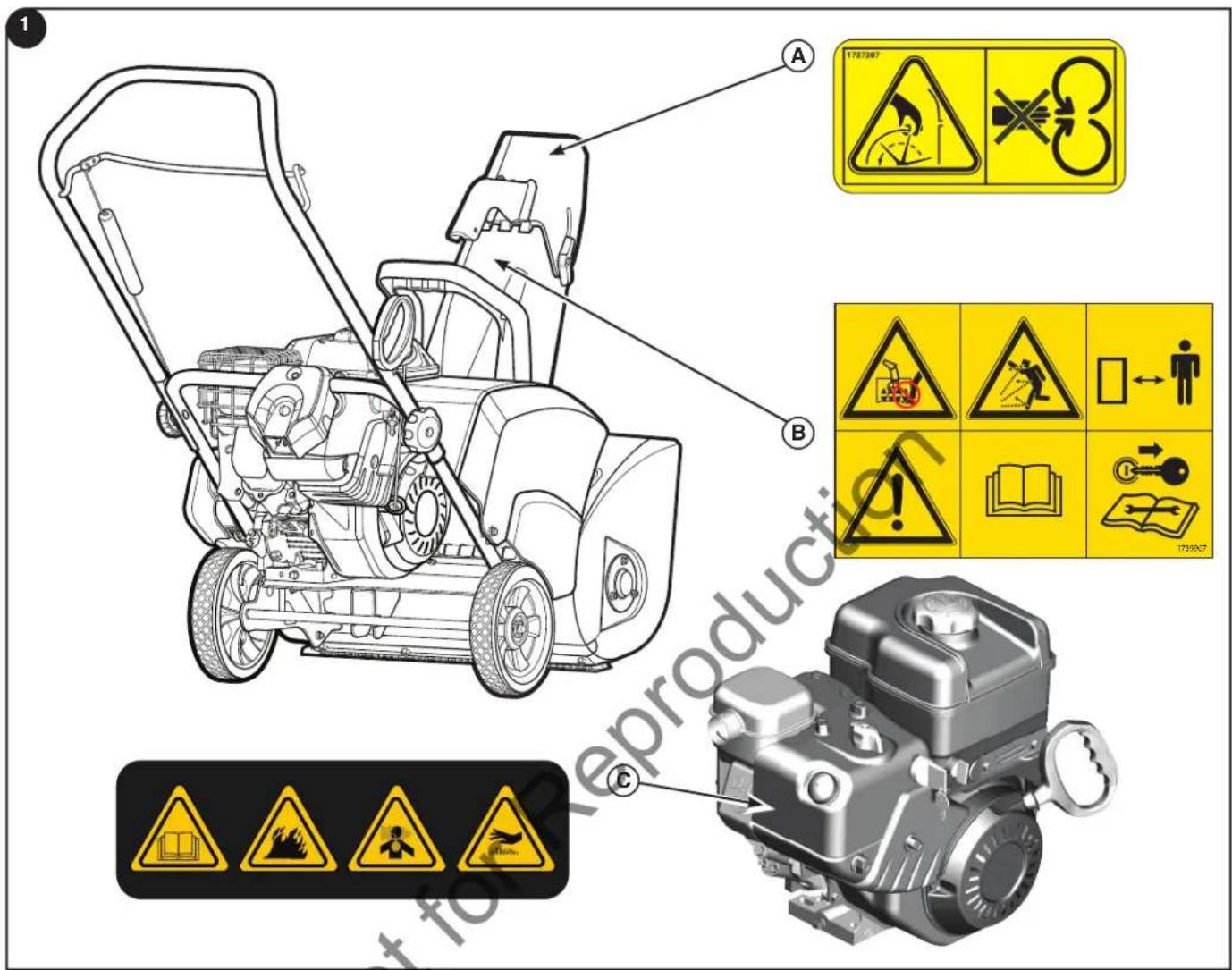

Bezpečnostní štítky

Před použitím vaší sněhové frézy si přečtěte bezpečnostní štítky na vaší sněhové fréze. Upozornění a varování jsou pro vaši bezpečnost. Aby se předešlo poranění či poškození sněhové frézy, porozumějte těmto bezpečnostním nálepkám a dodržujte je.

Jestliže budou jakékoli bezpečnostní nálepky opotřebované, poškozené či nečitelné, od vašeho místního prodejce si objednejte náhradní.

A – Součástka číslo 1727207 Štítek nebezpečí žlabu B – Součástka číslo 1739967 Štítek nebezpečí šneku C – Součástka číslo 276925 Varovný štítek motoru

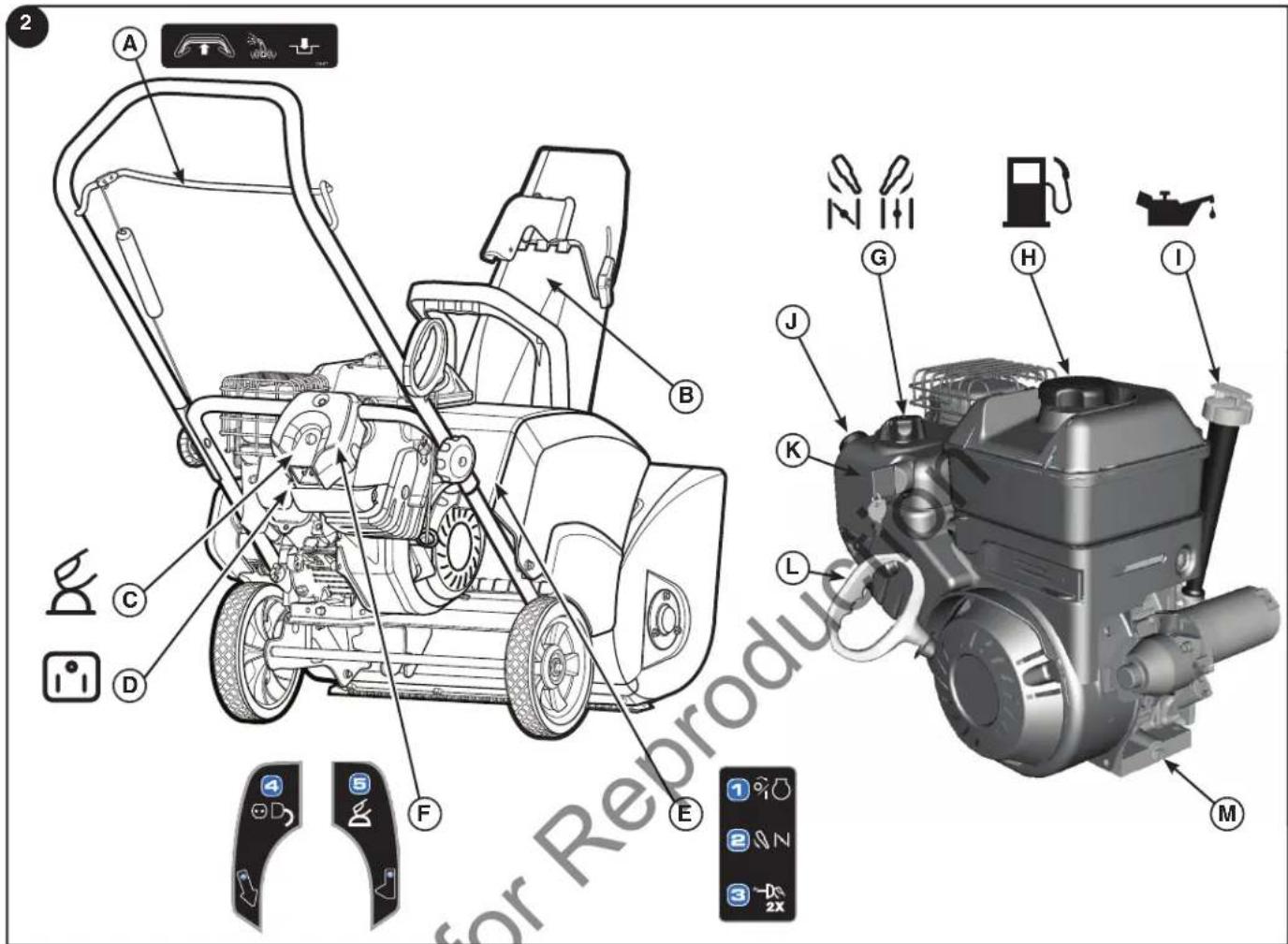

Štítky řízení a funkcí (Obrázek 2)

A – Ovladač šneku B – Páka ovládání deflektoru C – Tlačítko elektrického startéru D – Zásuvka pro elektrický kabel E – Štítek s pokyny ke startování / Kroky 1–3 F – Štítek s pokyny ke startování / Kroky 4 a 5

Ovladače motoru

G - Knoflík ovládání sytiče H - Palivová nádrž a zátka I - Víčko k plnění oleje (rozšířená měrka) J - Tlačítko přípravy K - VYPNUTÍ/ZAPNUTÍ anebo klíček Tlačit/Táhnout (podle výbavy) L - Držadlo lanka starteru M - Vypuštění oleje

VAROVÁNÍ

Použití jakékoli sněhové frézy může vést ke vhození cizích předmětů do očí, což může vést k vážnému poškození očí. Než frézu začnete používat, vždy používejte ochranné brýle nebo chránič očí.

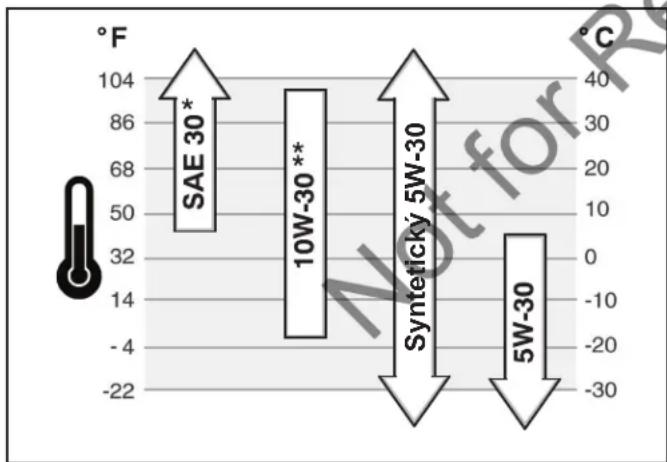

Kontrola / Přidání oleje

UPOZORNĚNÍ: Motor byl expedován z továrny bez oleje. Než motor nastartujete, ujistěte se, že přidáte olej podle pokynů v tomto návodu. Jestliže motor nastartujete bez oleje, dojde k jeho nenapravitelnému poškození a na toto se nebude vztahovat záruka.

1. Ujistěte se, že jednotka je v rovině. Používejte kvalitní čisticí olej s klasifikací „Pro servis SG, SH, SJ, SL, či vyšší". Syntetický olej 5W30 je vhodný do všech teplot. NEMÍCHEJTE olej s benzinem. Doporučení oleje, viz Tabulka.
2. Vyndejte zátku oleje/měrku (A, Obrázek 3) a otřete ji pomocí čistého hadříku.
3. Zátku/měrku vložte zpět a otočte ve směru hodinových ručiček.
4. Vyndejte zátku oleje/měrku a překontrolujte olej.
5. Je-li to nutné, přidejte olej, až dosáhne na PLNOU (FULL) polohu měrky. Nepřeplňujte.
6. Bezpečně utáhněte zátku/měrku.

Doporučená paliva

Palivo musí splňovat tyto požadavky:

UPOZORNĚNÍ: Nepoužívejte neschválené benziny, jako je například E85. Do benzinu nepřidávejte olej a motor nemodifikujte tak, aby fungoval s jinými palivy. Došlo by tak k poškození součástek motoru a porušení záruky motoru.

K ochraně palivového systému před tvorbou gumy do paliva přimíchejte stabilizátor paliva. Různá paliva se liší. Jestliže dojde k problémům se startováním či výkonem, změňte dodavatele či značku paliva. Tento motor je určený pro funkci na benzín. Systém pro kontrolu emisí pro tento motor je EM (Modifikace motoru).

Vysoká nadmořská výška

Při nadmořských výškách nad 1524 metrů (5000 stop) se vyžaduje benzín s minimem 85 oktanů/85 AKI (89 RON). Abyste dodržovali předpisy o emisích, vyžaduje se úprava pro vysokou nadmořskou výšku. Provoz bez této úpravy povede ke zhoršení výkonu, zvýšené spotřebě paliva a větším emisím. Informace o úpravě pro vysokou nadmořskou výšku získáte od autorizovaného prodejce výrobků Briggs & Stratton.

Nedoporučuje se používání se soupravou pro vysoké nadmořské výšky při nadmořské výšce pod 762 metrů (2500 stop).

Přidávání paliva

VAROVÁNÍ
	Palivo a jeho páry jsou velice hořlavé a výbušné. Oheičci exploze mohou zpúsobit vázné popáleniny nebo smrt.
TANKOVÁNÍ
• Vypněte motor a prěd odstraněním uzáveru ho nechte vychladit alespoř no po dobu 2 minut. • Tankujte venku nebo v dobře ventilovaném prostoru. • Nádrž nepřeplůjtce. Aby se umožnila expanze paliva, netankujte nad spodní cást hrdla nádrže. • Palivo udržujte mimo otevřený ohei, jiskry, pilotní světla, teplo nebo jiné zdroje vzplanutí. • Palivové trubicky, nádrž a uzáver Často kontrolujte pro známky poskozéní. Vestlěje je to nutné, nahrad'te je novými. • Vestlěze dojde k rozlítí paliva, prěd dalálím startováním vyčkejte, než znovu vyschne.

1. Plochu kolem palivového víčka očistěte od nečistot. Sundejte palivové víčko (A, Obrázek 4).
2. Palivovou nádrž natankujte benzínem. Aby se umožnila expanze paliva, netankujte nad spodní část hrdla nádrže.
3. Palivovou zátku vraťte zpět.

Startování motoru

VAROVÁNÍ

Elektrický startup má třidrátový kabel a zástrčku určenou k provozu se střidavym proudem pro domácnosti. Zdrojový kabel musi bít vždy rádně uzemnénu, aby se predešlo možnosti elektrického šoku nebo poraněni obsluhy.

Jestliže vaše elektrická sít není uzemnéna a se třemi dráty, vžádném připadě nepoužívejte elektrický startup. K instalaci třidrátovedo uzemného systému kontaktujte kvalifikovaného elektrikáře.

VAROVÁNÍ

Vždy nejdříve prípoje napájecí kabel do krabice na zařizení a pak prípoje druhý konec do uzemné zásuvky. Po spustěné nejdříve odpoje napájecí kabel z uzemné zásuvky.

Ujistěte se, že motorový olej je až na značce PLNÁ (FULL) na zátce plnění oleje/měrce. Sněhová fréza má elektrický startér na střídavý proud a manuální startér. Před startováním motoru si přečtěte následující informace.

Jestliže je motor zahlcený, nastavte sytič do polohy OTEVŘÍT/SPUSTIT a natáčejte do té doby, než motor nastartuje.

Motor nastartujte následujícím způsobem:

1. Zkontrolujte množství oleje. Viz část Kontrola/Přidání oleje.
2. Ujistěte se, že ovladač sněhu je deaktivován.
3. Vložte klíč ZAPNUTÍ/VYPNUTÍ (A, Obrázek 5) a otočte ho do ZAPNUTÉ polohy či vložte klíč Tlačit/Táhnout, kde je dodán.
4. Je-li motor studený, otočte sytič (B) plně ve směru hodinových ručiček. POZNÁMKA: Sytič nepoužívejte s teplým motorem.
5. Dvakrát stiskněte tlačítko vstřikování (C).

POZNÁMKA: Vstřikování nepoužívejte s teplým motorem.

VAROVÁNÍ

Rychlé stažení startovaciho kabelu zatáhne važi ruku nebo paži směrem k motoru ry- chleji, než můžete spustit drženi kabelu.

Můžte to věst k zlomeninám, pohmólěděninám Č odředinám. Pří startovani motoru za startovací kabel táhněte pomalu, až ucitite odpor, aby se přešlo zpětnému tlaku, pak zatáhněte rychle.

1. Manuální startování: Pevně držte držák startovacího kabelu (D, Obrázek 5). Pomalu zatáhněte za startovací kabel, až pocítíte odpor, pak zatáhněte rychle.

POZNÁMKA: Jestliže motor nenastartuje po třech pokusech, prostudujte si část příručky Řešení problémů.

VAROVÁNÍ

Jestlzie doje k poškozeni prodlužovaciho kabelu, aby se prědešlo riziküm, musí byt vyměněn vyrobcem Či zastupcem servisu Či podobné kvalifi kovanou osobou.

1. Elektrické startování: Nejprve připojte prodlužovací kabel (E, Obrázek 6) do zásuvky zařízení (F) a pak do zásuvky ve stěně. Jestliže se vyžaduje další prodlužovací kabel, ujistěte se, že je třívodičový.
2. Elektrické startování: Stiskněte tlačítko start (G). Po nastartování motoru nejprve odpojte prodlužovací kabel ze zásuvky ve zdi a pak kabel ze zásuvky zařízení.

DŮLEŽITÉ: K prodloužení životnosti startéru používejte krátké startovací cykly, maximálně pět sekund. Mezi startovacími cykly čekejte jednu minutu.

POZNÁMKA: Jestliže motor nenastartuje po třech pokusech, prostudujte si část příručky Řešení problémů.

Zastavení motoru

VAROVÁNÍ

Benzín a jeho páry jsou velice hořlavé a výbušné. Oheň nebo exploze mohou způsobit vážné popáleniny nebo smrt. NEHASTE karburátor k zastavení motoru.

Než motor zastavíte, nechte ho několik minut běžet, aby se vysušila jakákoli vlhkost.

1. Otočte klíč ZAPNUTO/VYPNUTO nebo Tlačení/Tažení (A, Obrázek 7) do polohy VYPNUTO, nebo, jestliže je dodán, vytáhněte klíč Tlačení/Tažení.
2. Klíč ZAPNUTO/VYPNUTO nebo Tlačení/Tažení udržujte mimo dosah dětí. Motor není možno nastartovat bez klíče ZAPNUTO/VYPNUTO nebo Tlačení/Tažení.

Provoz sněhové frézy

VAROVÁNÍ

Před provozem překontrolujte, že v dosahu sněhové frézy nejsou žádné osoby či překážky.

NEODHAZUJTE směrem k budovám, protože může dojít k odhození ukrytých předmětů s dostatečnou silou na to, aby došlo k poškození.

1. Nastartujte motor. Viz Startování motoru v této části.
2. Upravte směr a úhel žlabu (A, Obrázek 8). Viz Odpadový žlab a deflektor v této části.
3. Plně stiskněte a držte ovladač šneku (B) k aktivaci rotace šneku. Uvolnění páky ovladače šneku vyřadí šnek.
4. Jednotku zatlačte do sněhu.

POZNÁMKA: Při čištění vlhkého těžkého sněhu snižte rychlost, udržujte plný plyn a čištěte méně než celou šířku jednotky.

1. Držadla (C) naklonte mírně vpřed. To sněhovou frézu přiměje táhnout se vpřed.

VAROVÁNÍ

Před obsluhou stroje si přečtěte Uživatelskou příručku. Jestliže je používán nedbale, tento stroj může být nebezpečný.

• Sněhovou frézu nikdy nepoužívejte bez všech chráničů, krytů a štítů.
• Odpad nikdy nesměrujte na okna, nedovolte jiným osobám, aby za chodu motoru stály poblíž stroje.
• Při odchodu z provozní pozice vždy vypněte motor.
• Před čištěním rotoru nebo odpadového žlabu či před opravami a úpravami vždy odpojte svíčku.
• Při odchodu od stroje odpojte bezpečnostní klíč. Ke snížení rizika požáru stroj udržujte čistý a bez rozlitého paliva, oleje či odpadu. Udržujte ruce, nohy, vlasy a volné oděvy z dosahu pohyblivých součástek motoru či frézy.
• Teplota tlumiče a okolních oblastí může překročit 66°C (150°F). Vyvarujte se těmto místům. NIKDY NEDOVOLTE, aby děti obsluhovaly zařízení či byly poblíž sněhové frézy za provozu.

VAROVÁNÍ

Z motoru vychází oxid uhelnatý (bezbarvý, nezapáchající, otravný plyn). Vdechování oxidu uhelnatého může vést k nevolnostem, mdlobám nebo smrti.

• Startujte a provozujte venku.
• Motor nespouštějte uvnitř, i když jsou otevřená okna nebo dveře.

Zastavení sněhové frézy

1. Uvolněte páku ovladače šneka (A, Obrázek 9).
2. Spínač (B) přepněte do VYPNUTÉ polohy a odstraňte či vytáhněte klíč TLACIT/TAHNOUT.

Bezpečnostní test sněhové frézy

NEBEZPEČÍ

Odpadový žlab zahrnuje rotujícího šneka k odhazování sněhu. Odpadový žlab nikdy nečistěte rukama.

Velice rychle může dojít k zachycení prstů a jejich amputacím či vážným poraněním. K čištění či uvolnění odpadového žlabu vždy používejte čisticí nástroje.

NEBEZPEČÍ

Nejčastější poranění při použití sněhové frézy vznikají při kontaktu rukou s rotujícím šnekem uvnitř odpadového žlabu.

Tato sněhová fréza je schopna amputovat ruce a nohy a odhazovat předměty. Přečtěte si a dodržujte všechny bezpečnostní pokyny v tomto návodu. Jestliže tak neučiníte, může to vést ke smrti nebo vážným poraněním.

Test - Šnek/Rotor

1. Nastartujte jednotku a aktivujte ovladač šneka (A, Obrázek 9).
2. Uvolněte ovladač šneka.
3. Šnek se musí zastavit do 5 sekund.

Odpadový žlab a deflektor

Ruční rotace žlabu

Uchopte držadlo žlabu (A, Obrázek 10) do držadla deflektoru a otočte jím doleva, doprava či jakkoli vpřed. Napínací deska bude žlab držet v požadované poloze.

POZNÁMKA: Držadlo žlabu NEPOUŽÍVEJTE ke zvedání jednotky.

Ruční úprava deflektoru

Uvolněte křídlový knoflík deflektoru (B, Obrázek 10) a deflektor upravte nahoru či dolů k ovládání výšky a vzdálenosti odhazovaného sněhu. Bezpečně utáhněte křídlový klíč k držení požadované pozice.

Čištění ucpaného odpadového žlabu

NEBEZPEČÍ

Nejčastější poranění při použití sněhové frézy vznikají při kontaktu rukou s poháněným odpadovým nosníkem. Žlab se nikdy nesnažte vyprázdnit či uvolnit holýma rukama nebo když přístroj běží.

Velice rychle může dojít k zachycení prstů a jejich amputacím či vážným poraněním.

1. VYPNĚTE MOTOR!
2. Vyčkejte 10 sekund, abyste si byli jisti, že se rotor zcela zastavil.
3. K odstranění sněhu z uložení šneka používejte čisticí nástroj.

Provozní tipy

1. Nejúčinnějšího odklízení sněhu se dosáhne, jestliže je sníh odstraněn okamžitě potom, co napadne.
2. Pro úplné odstranění sněhu by se měly jednotlivé pruhy překrývat.
3. Je-li to možné, sníh by se měl odhazovat ve směru větru.
4. Na štěrku či kamenech lehce tlačte na držadla směrem dolů, aby se předešlo sbírání kamenů. NEDOVOLTE zvednutí kamenů či štěrku a jejich odhazování ze sněhové frézy.
5. Po dokončení odklízení sněhu ponechte motor na několik minut běžet, aby roztál sníh a led na motoru.
6. Po každém použití sněhovou frézu důkladně vyčistěte.
7. Před startováním sněhové frézy vždy překontrolujte šnek a rotor pro akumulaci ledu či odpadu, které by mohly vést k poškození sněhové frézy.
8. Před každým nastartováním překontrolujte množství oleje. Zkontrolujte, že olej dosáhl značky PLNA (FULL) na měrce.

Sněhová fréza

Po každém použítí

Ze sněhové frézy odstraťe snih, aby se předešlo námraze ovladačú.

Každych 8 hodin āi denenš

Proved'te bezpečnostní testy rotoru.

Každych 25 hodin āi ročné

Překontrolujte, ze sněhová fréza nemá uvolněné součástky.

JestlIZE je to nutné, upravte ovladaci kabel šneka.

Každý rok navstivte pro následujíci

Ujistěte se, ze opotřeboványím gumové Časti šneka neovlivnéje vykon.

Motor

Prvních 5 hodin

Vyměñe olej.

Kazdych 8 hodin Či Denně

Zkontrolujte množství oleje.

Kazdych 50 hodin Či ročné

Vyměñe motorový olej.

Překontrolujte tlumič a chranič tlumiče.

Ročné

Výměnu svíčky.

Kontrolu vůle ventilu.*

• Nevyžaduje se kromě případů, kdy jsou problémy s výkonem motoru. Kontaktujte oprávněného prodejce.

Prohlášení o kontrole emisí

Údržba, výměny či náhrady zařízení a systémů ke kontrole emisí mohou být provedeny jakýmkoli servisem či jednotlivcem. Abyste získali servis kontrol emisí zdarma, práce musí být provedena pracovištěm autorizovaným prodejcem.

Výměna oleje

Vyprázdněte olej

Použitý olej je nebezpečný odpad a je nutné jeho řádná likvidace. Nelikvidujte s domácím odpadem. Pro bezpečnou likvidaci a recyklování kontaktujte vaši místní správu, servisní středisko a prodejce.

1. S vypnutým, ale stále teplým motorem odpojte drát svíčky (A, Obrázek 11) a udržujte ho mimo svíčku. POZNÁMKA: Abyste získali přístup ke drátu svíčky, musíte nejdříve z motoru sundat sněhový kryt. Viz část Výměna svíčky v této příručce.
2. Jednotku mírně nakloňte zpět a pak sejměte zátku k vyprazdnění oleje (B, Obrázek 12). Olej vyprazdněte do schválené nádoby.
3. Po vypuštění oleje zátku vložte zpět a utáhněte.

Přidání oleje

1. Motor umístěte na rovinu.
2. Plochu pro plnicí oleje vyčistěte.
3. Kapacity na olej, viz část Technické údaje.
4. Vyndejte měrku (C, Obrázek 13) a očistěte ji čistým hadrem.
5. Pomalu přidávejte motorový olej k doplnění (D). NEPŘEPLŇUJTE. Vyčkejte minutu a znovu zkontrolujte množství oleje.
6. Vložte a utáhněte měrku.
7. Měrku vyndejte a překontrolujte množství oleje. Měla by být na plném ukazateli (E) měrky.
8. Vložte a utáhněte měrku.

Úprava kabelu šneka

VAROVÁNÍ

Nepřetahujte, jelikož to může vést ke zvednutí páky a způsobit aktivaci pohonu šneka bez stisku páky šneka.

VAROVÁNÍ

Šnek se musí zastavit do 5 sekund od uvolnění ovladače. Jestliže se tak nestane, kontaktujte autorizovaného prodejce.

Jestliže se šnek již neotáčí při zařazeném ovladači či jestliže se řemen prosmekává při nákladu, kabel či řemen šneka mohou být vytážené. Toto je možné vyřešit úpravou kabelu šneka. Jestliže je příliš opotřebovaný či rozbitý řemen, k opravě kontaktujte autorizovaného prodejce.

UPOZORNĚNÍ: Šnek se nesmí otáčet bez zařazeného ovladače šneka. Šnek se musí deaktivovat do 5 sekund od uvolnění ovladače šneka. Jestliže se tomu tak nestane, před dalším použitím kontaktujte autorizovaného prodejce.

Kontrola

1. Nastartujte motor.
2. Zařaďte ovladač šneka. Šnek by se měl otáčet.
3. Uvolněte páku ovladače šneka. Šnek by se měl zastavit do 5 sekund.

Jestliže se šnek neotáčí či nezastavuje, jak je uvedeno výše, proveďte úpravu či jednotku vezměte k autorizovanému prodejci k opravě.

Úprava

1. Vypněte motor a vyndejte klíček ze zapalování. Vyčkejte, až se zastaví pohyblivé části.
2. Kryt kabelu (A, Obrázek 14) posuňte k odhalení kroužku úpravy kabelu (B) a ohybu (C).
3. Ohyb kabelu odpojte z kroužku kabelu a namontujte ho do dalšího nejvyššího kroužku ke zvýšení napětí řemenu. Kryt kabelu přeneste zpět.

POZNÁMKA: Po uvolnění ovladače musí mít kabel určitou volnost.

1. Zatímco se nedotýkáte šneka, znovu vložte klíč, nastartujte motor a opakujte kontrolu. Jestliže se šnek neotáčí či nezastavuje, jak je uvedeno výše, okamžitě vezměte k autorizovanému prodejci k opravě.

Skladování

VAROVÁNÍ

Palivo a jeho páry jsou velice hořlavé a výbušné.

Oheň či exploze mohou způsobit vážné popáleniny nebo smrt.

Při skladování paliva nebo zařízení s palivem v nádrži skladujte odděleně od kamen, trub, ohřívačů vody a jiných zařízení, která mají pilotní světlo nebo jiný zdroj vznětu, protože by mohlo dojít ke vznícení palivových plynů.

Palivový systém

Jestliže je palivo skladováno po dobu delší 30 dnů, může se zkazit. Zkažené palivo vede ke sraženinám kyselin a gumy v palivovém systému či v nezbytných částech karburátoru. Abyste palivo udržovali čerstvé, používejte Pokročilé ošetření paliva a stabilizátor Briggs & Stratton®, které jsou dostupné z prodejních míst originálních součástek Briggs & Stratton.

U motoru s palivovou zátkou FRESH START® používejte produkt Briggs & Stratton FRESH START®, který je k dispozici v kazetě na kapání koncentrátu.

Jestliže je do paliva přidán stabilizátor v souladu s pokyny, motor zapněte po dobu 2 minut, aby stabilizátor před uložením mohl obíhat palivovým systémem.

Motorový olej

Motorový olej vyměňte, zatímco je motor stále teplý.

Sněhová fréza

1. Frézu důkladně vyčistěte.
2. Namažte všechny mazací body (kontaktujte autorizovaného prodejce).
3. Proveďte, že všechny šrouby a matice jsou bezpečně utažené. Prohlédněte všechny pohyblivé části pro známky poškození nebo opotřebování. Jestliže je to nutné, nahraďte je novými.
4. Natřete všechny rezavé povrchy či povrchy s vystupnutou barvou.
5. Nekryjte kovové části šneka a rotoru. Pokryjte přípravkem k prevenci rzi.
6. Jestliže je to možné, sněhovou frézu ukládejte uvnitř a přikryjte ji k ochraně před prachem a nečistotami.
7. U modelů se skládacím držadlem uvolněte šrouby, které drží horní držadlo. Horní držadlo otočte vpřed.
8. Jestliže je fréza ukládána venku, umístěte ji na kostky a zajistěte, že se vůbec nedotýká země. Sněhovou frézu přikryjte silnou plachtou.

Postup při vyndání z uložení

1. Horní držadlo zvedněte do provozní polohy a utáhněte knoflíky, které upevňují horní držadlo.
2. Palivovou nádrž natankujte čerstvým benzinem.
3. Překontrolujte svíčku. Ujistěte se, že prostor je správný. Jestliže je svíčka opotřebovaná a poškozená, vyměňte ji.
4. Zkontrolujte, že všechna upevnění jsou utažená.
5. Ujistěte se, že všechny vodiče, kryty a chrániče jsou na místě.

PROBLEM ZKONTROLUJE RESENI
Šnek nezastaví do 5 se-kund po uvolněni páky.	Ridicí kabelý šneka nejsou rǎdné nastaveny	Upravo titre kontrólné kabelý šneka. Postupujte podle Üpravy kabelú v Časti Üdržba tohoto manuálu. jestliže se šnek nezastaví do 5 se-kund, kontaktujte autorizovaného prodejce k opravě.
Odpadový Žlab Č defl ek-tor nepracuje (dálkový,manuální).	Odpadový Žlab Č deflektor potře-buji namazat.	Kontaktujte autorizovaného prodejce.
	Odpadový Žlab Č defl ektor jsou zmrzlě.	Sněhovou frézu deje do yvtapěné garáže Č jechodnku nechte několik minut bežet a ze základny Žlabu očistěte veškéri snih a led.
MotorNSTartuje.	Je vypnutý klioč Č není vložen.	Klioč otočte do ZAPNUTÉ polohy.
	Neni stisknuto vstřikovány.	Tlačitko vstřikoványí stiskněte dvakrá t a znovu startujte.
	Zamrzly motor Sněhovou frézu deje	do yvtapěné garáže k rozmrznuti.
	Došlo palivo. Naplěte palivovou nádrž.
	Sytči je otevřěné se studenym motorem.	Sytič vypněte, pak stiskněte vstřikoványí aNSTartujte motor.
	Motor je zality.	Otevřěte sytči, opakovaněstartujte motor, až se podaří nastartovat.
	Nedochází k jiskře.	Připoje drát svěčý Č vyměnte svěčku.
	Voda v palivu Č staré palivo.	Vyprázdné t nadž. (Palvo zlikvidujte na schvaléné sklácle pro nebezpečné odpad.) Natankujte Čerstné palivo.
	Neni připojeno lanko Č došlo k vyhozeni pojstky (modely s elektrický startém.	Lanko připoje Č vyměnte, znovu zapněte pojstku.
Obtěné startoványí motoru Č Problemsys fungcímotoru.	Směs paliva je přilíš bohátá.	Sytči přestrende do OTEVřENE polohy.
	Rozbitá svěčka Č nesprávná mezera.	Svičku vycistěte a zkontrolujte mezero Č kontaktujte autorizovaného prodejce.
	Otvor palivové zátky je zablokovi-vaný.	Otvor vycistěte.
Nadměrné vibrate.	Volné Časti nebo poškozený šnek.	Okamžitě zastavte motor. Kontaktujte opravněného prodejce.
Škrabaci lišta nečistí tvr-de pavrchy.	Je ponecháno nadměrně množstvi sněhu.	Kontaktujte autorizovaného prodejce, aby se zjistilo, zda je nutná vyměna škrabaci lišty.
	Škrabaci lišta je opotřebovaná.	Kontaktujte autorizovaného prodejce k vyměné.
Jednotka neodhazujsnín.	Remen pohonu šneka je uvolněn nebo poškozen.	Upravo titre kontrólné kabelý šneka. Postupujte podle Üpravy kabelú v Časti Udržba tohoto manuálu.
		Kontaktujte autorizovaného prodejce k vyměné ďlemenu.
	Odzhovací Žlab je plné sněhu.	Okamžitě zastavte motor. K Čistěné ucpaného Žlabu vždy používejte Čistíć nastroj, nepoužívejte holé ruce. Vycistěte odpadový nosník a vinitěk šneka. Prostudujte si Varováné v Časti Bezpečnost obshluhy.
	Ve šneku se zachytil cízi prědmět.	Okamžitě zastavte motor. K Čistěné ucpaného Žlabu vždy používejte Čistíć nastroj, nepoužívejte holé ruce. Odstrànty prědmět ze šneka. Prostudujte si Varováné v Časti Bezpečnost obshluhy.
	Gumový šnek je opotřebovaný Č poškozený.	Kontaktujte autorizovaného prodejce k vyměné.

OMEZENÁ ZÁRUKA

Společnost Briggs & Stratton se zavazuje, že během níže uvedené záruční doby zdarma opraví nebo vymění jakoukoli část, která vykazuje vadu materiálu, provedení nebo obojí. Za přepravní náklady spojené s přepravou výrobku k opravě či náhradě při uplatnění záruky je odpovědný zákazník. Tato záruka je platná pro stanovená časová období a podléhá níže uvedeným podmínkám. Záruční servis zajistí vám nejbližší autorizovaní dealeri, které naleznete podle naší mapy dealerů na webové stránce www.murray.com. Kupující se musí obrátit na autorizovaného dealera, kterému poté umožní, aby produkt důkladně prohlédl a zkontroloval.

Neexistují žádné výslovné záruky. Předpokládané záruky, včetně záruky pro konkrétní účel, jsou omezeny na dobu jednoho roku ode dne zakoupení, nebo na dobu povolenou zákonem. Všechny ostatní předpokládané záruky jsou vyloučeny. Odpovědnost za vedlejší či následné škody je vyloučena v zákonem povoleném rozsahu. Některé státy a země nepovolují omezení toho, jak dlouho může předpokládaná záruka trvat, a některé státy nebo země nepovolují vyloučení nebo omezení vedlejších či následných škod, takže výše uvedená omezení či vyloučení nemusí ve vašem případě platit. Tato záruka vám dává specifická práva. Práva, která budete mít, se mohou lišit dle jednotlivých států a zemí.**

ZÁRUČNÍ DOBA

Položka Spotřebitelské použití Komerční použití

Zařízení 2 roky 90 dní

Motor* 2 roky 90 dní

Baterie 1 rok 1 rok

• Platí pouze pro motory Briggs & Stratton. Záruka na motory jiných výrobců než společnosti Briggs & Stratton je poskytována výrobcem motoru. Součásti související s emisemi jsou zahrnuty do emisního záručního prohlášení. **V Austrálii - na naše zboží se vztahují záruky, které nelze vyloučit dle australského spotřebitelského práva. V případě závažné poruchy výrobku máte nárok na jeho výměnu či na vrácení peněz. V případě jiné přiměřeně předvídatelné ztráty či újmy máte nárok na náhradu škody. Máte také nárok na opravu nebo výměnu zboží, které nemá přijatelnou kvalitu a vykazuje poruchu, jež není považována za závažnou. Záruční servis zajistí vám nejbližší autorizovaní dealeri, které naleznete podle naší mapy dealerů na webové stránce BRIGGSandSTRATTON.com, nebo zavolejte na číslo 1300 274 447, zašlete e-mail na adresu [e-mail] nebo se písemně obraťte na společnost Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Záruční lhůta začíná dnem zakoupení prvním soukromým nebo komerčním konečným uživatelem a pokračuje po dobu uvedenou výše v tabulce. „Soukromé použití“ znamená osobní použití v domácnosti soukromým uživatelem. „Komerční použití“ zahrnuje všechna ostatní použití, včetně použití pro komerční, výnosné a nájemné účely. Jestliže u výrobku jednou došlo ke komerčnímu použití, pro účely této záruky bude nadále považován za komerční použití.

Abyste obdrželi záruku na výrobky Briggs & Stratton, je nutná registrace záruky. Uschovejte si doklad o koupi. Pokud při žádosti o záruční servis nedoložíte datum prvního zakoupení, pro určení záruční lhůty bude použito datum výroby produktu.

O NAŠÍ ZÁRUCE

Očekáváme vaše reklamace a je nám líto, že jste měli potíže. Záruční služby zajišťují pouze dealeri autorizovaní společností Murray. Většina reklamačních řízení probíhá bez problémů, někdy však nemusí být žádost o záruční služby vhodná. Tato záruka se týká pouze vad materiálu a provedení. Nevztahuje se na škody vzniklé nesprávným použitím nebo zneužitím, nevyhovující údržbou či opravou, normálním opotřebením či stářím nebo neschváleným palivem.

Nevhodné použití a zneužití - Řádné a vhodné použití tohoto výrobku je popsáno v návodu k použití. Použití výrobku způsobem, který není popsán v návodu k použití, či použití výrobku po jeho poškození ruší platnost záruky. Záruka je neplatná, jestliže bylo odstraněno nebo jakkoli pozměněno sériové číslo výrobku, jestliže výrobek nese známky nesprávného použití, jako například známky nárazu nebo vodní či chemické koroze.

Nevhodná údržba či oprava - Tento výrobek musí být udržován v souladu s postupy a plány v návodu k použití, k opravě či servisu se smí používat pouze originální součástky od firmy Briggs & Stratton nebo ekvivalentní.

Běžné opotřebení - Jako všechna mechanická zařízení podléhá i vaše jednotka opotřebení, i když bude řádně udržována. Záruka se nevztahuje na případy, kdy normální použití vedlo k vypršení životnosti výrobku nebo jeho částí. Údržba a opotřebení částí, jako jsou filtry, kabely, nože či brzdící destičky (motorové brzdící destičky jsou kryty), nejsou předmětem záruky, jestliže jsou výsledkem samotného opotřebení, kromě případů, kdy došlo k opotřebení v důsledku vad materiálu či provedení.

Staré palivo - Aby tento výrobek řádně fungoval, používejte čerstvé palivo, které vyhovuje podmínkám uvedeným v návodu k použití. Na poškození způsobené starým palivem (nedostatečné těsnění karburátoru, ucpané palivové hadičky, nepohyblivé ventily atd.) se nevztahuje záruka.

Další výjimky - Tato záruka se nevztahuje na škody způsobené nehodou, zneužitím, modifikací, úpravami, nevhodným servisem, mrazem nebo stárnutím produktu. Nevztahuje se ani na příslušenství nebo doplňky, které s tímto produktem nebyly původně dodány. Záruka neplatí ani v případě vybavení použitého k napájení místo síťového napájení nebo vybavení použitého v rámci záchrany života. Tato záruka se netýká selhání, která jsou výsledkem vyšší moci a jiných vlivů, které jsou mimo kontrolu výrobce.

MOTOR:

Značka Briggs & Stratton

Série modelu

Snow

SeriesTM

Celkový točivý moment*

8,00 T.P. při 3060 otáčkách za minutu

taktní

Typ

Obsah válce 205 cc (12,48 kr.stop)

Systém startéru

Ruční a dálkový elektrický 230 V bez kabelu Balíček do začátku 1-2-3

Alternátor

Žádný

Kapacita na olej 0,59 L (20 oz)

Motorový olej

Syntetický

5W30

Objem nádrže Nylon 2,8L (3 qts)

Mezera svíčky a točivý moment

0,76 mm (0,030")

Mezera svíčky a točivý moment

20 Nm (180 lb-in)

Systém zapalování

Tento systém zapalovacích svíček splňuje podmínky kanadské normy ICES-002.

ŠNEK/ROTOR:

Šířka čištění

55,9 cm (22,0")

Vstupní výška

32,0 cm (12,6")

Průměr šneku / rotoru

25,4 cm (10,0")

Počet nožů rotoru

2

ŽLAB:

Deflektor žlabu

Ruční

Rotace žlabu

Ruční rotace - 200°

SYSTÉM POHONU:

Typ pohonu

Šnek - s pohonem

Rychlost

Velikost kola

20,3 cm x 5,1 cm (8,0" x 2,0")

Výkon

Hodnocení hrubého výkonu jednotlivých modelů benzínových motorů je v souladu s kodexem SAE (Society of Automotive Engineers) J1940 (Postupy pro hodnocení výkonu malých motorů) a hodnocení bylo obdrženo a upraveno v souladu s SAE J1995 (Revize 2002-05). Hodnoty napětí jsou získány při 3060 otáčkách za minutu, hodnoty výkonu jsou získány při 3600 otáčkách za minutu. Hrubé výkonové křivky naleznete na stránce www.BRIGGSandSTRATTON.com. Hodnoty čistého výkonu jsou získány s namontovaným výfukem a čističem vzduchu, zatímco hrubá hodnota je bez připojení těchto částí. Skutečný hrubý výkon motoru bude nižší než čistý výkon motoru, mimo jiné na něj budou mít vliv okolní podmínky a drobné rozdíly mezi jednotlivými motory. S ohledem na širokou řadu výrobků, na které jsou motory používány, benzínové motory nemusí dosáhnout stanovený hrubý výkon, když jsou používány jako součást přístroje. Tento rozdíl je výsledkem celé řady faktorů včetně, ale bez omezení na, dalších částí motoru (čističe vzduchu, výfuk, nabíjení, chlazení, karburátor, palivová pumpa, atd.), aplikace omezení, okolních podmínek (teplota, vlhkost, nadmořská výška) a rozdílů mezi jednotlivými motory. Vzhledem k omezením výroby a kapacity může společnost Briggs & Stratton motor nahradit silnějším motorem stejné série.
