169621100 - Odśnieżarka MURRAY - Bezpłatna instrukcja obsługi

Typ produktu	Odśnieżarka
Marka	Murray
Model	169621100
Szerokość czyszczenia	55,9 cm (22,0 cal)
Wysokość wlotu	32,0 cm (12,6 cal)
Średnica ślimaka/wirnika	25,4 cm (10,0 cal)
Liczba łopatek wirnika	2
Obrót rynny	Ręczny 200°
Deflektor	Ręczny
Typ napędu	Napęd ślimakowy
Wymiary kół	20,3 x 5,1 cm (8,0 x 2,0 cal)
Silnik	Briggs & Stratton, 4-suwowy
Pojemność skokowa	205 cm³ (12,48 cal³)
Moment obrotowy	8,00 T.P. przy 3060 obr./min
Rozruch	Rozrusznik ręczny i rozrusznik elektryczny 230 V
Pojemność oleju silnikowego	0,59 L (20 uncji)
Zalecany olej silnikowy	Syntetyczny 5W30
Pojemność zbiornika paliwa	2,8 L (nylon)
Odstęp elektrod świecy zapłonowej	0,76 mm (0,030 cal)
Gwarancja maszyny (użytek prywatny)	2 lata
Gwarancja maszyny (użytek komercyjny)	90 dni

Często zadawane pytania - 169621100 MURRAY

Jak uruchomić odśnieżarkę?

Upewnij się, że silnik ma olej i że zbiornik paliwa jest pełny. Włóż kluczyk i przekręć go w położenie ON. Jeśli silnik jest zimny, ustaw ssanie w pozycji zamkniętej. Naciśnij dwukrotnie primer. Powoli ciągnij linkę rozrusznika aż do oporu, a następnie pociągnij szybko. W przypadku rozruchu elektrycznego najpierw podłącz przedłużacz do maszyny, a następnie do gniazdka ściennego i naciśnij przycisk rozruchu.

Jaki olej używać i jak sprawdzić poziom?

Użyj wysokiej jakości syntetycznego oleju silnikowego 5W30 klasy SF, SH, SJ, SL lub wyższej. Aby sprawdzić poziom, wyjmij bagnet, wytrzyj go, włóż bez wkręcania, wyjmij i odczytaj poziom. W razie potrzeby dolej oleju do znaku FULL. Nie przepełniaj.

Jak odblokować rynnę wyrzutową?

NIEBEZPIECZEŃSTWO: Nigdy nie wkładaj rąk do rynny. Natychmiast zatrzymaj silnik, odczekaj 10 sekund, aż wirnik się zatrzyma, a następnie użyj narzędzia do czyszczenia (np. patyka), aby usunąć śnieg lub zanieczyszczenia. Nigdy nie używaj rąk.

Jak wyregulować kierunek rynny i deflektor?

Aby skierować rynnę, chwyć uchwyt i obróć ręcznie o 200°. Aby wyregulować wysokość wyrzutu, poluzuj pokrętło deflektora, nachyl deflektor w górę lub w dół, a następnie dokręć.

Jakiego paliwa używać?

Użyj czystej, świeżej benzyny bezołowiowej o liczbie oktanowej co najmniej 87 (91 RON). Benzyna zawierająca do 10% etanolu (E10) jest dopuszczalna. Nie używaj E85 ani paliwa zmieszanego z olejem.

Jak regularnie konserwować silnik?

Sprawdzaj poziom oleju przed każdym użyciem. Wymieniaj olej po pierwszych 5 godzinach, a następnie co 50 godzin lub co roku. Wymieniaj świecę zapłonową co roku. Czyść tłumik i sprawdzaj mocowania.

Jak wyregulować linkę ślimaka, jeśli nie obraca się prawidłowo?

Zatrzymaj silnik i wyjmij kluczyk. Przesuń osłonę linki, aby odsłonić pętle regulacyjne. Przesuń końcówkę linki w kształcie litery Z do innej pętli, aby zwiększyć lub zmniejszyć napięcie. Upewnij się, że jest lekki luz, gdy dźwignia jest zwolniona.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy kluczyk jest w położeniu ON, czy zbiornik ma paliwo, czy ssanie jest zamknięte (zimny silnik) i czy dwukrotnie nacisnąłeś priming. Jeśli silnik jest zalany, ustaw ssanie w pozycji otwartej i spróbuj uruchomić. Sprawdź świecę zapłonową i przewód.

Jak przechowywać odśnieżarkę po sezonie?

Spuść olej z silnika, gdy jest jeszcze ciepły. Dodaj stabilizator paliwa i uruchom silnik na 2 minuty. Dokładnie wyczyść maszynę, nasmaruj punkty smarowania, dokręć wszystkie mocowania. Przechowuj w pomieszczeniu i przykryj.

Jaki jest okres gwarancji?

Do użytku prywatnego (konsument): maszyna objęta jest gwarancją na 2 lata, silnik na 2 lata, a akumulator na 1 rok. Do użytku komercyjnego: gwarancja wynosi 90 dni na maszynę i silnik, oraz 1 rok na akumulator. Zachowaj paragon.

INSTRUKCJA OBSŁUGI 169621100 MURRAY

• Czysty, świeży, bezołowiowy benzyn.

Minimalnie 87 oktanów/87 AKI (91 RON). Do stosowania na dużych wysokościach, patrz poniżej. - Dopuszczalna jest benzyna z zawartością do 10% etanolu (gasohol) lub do 15% MTBE (metylo-terc-butylowy eter).

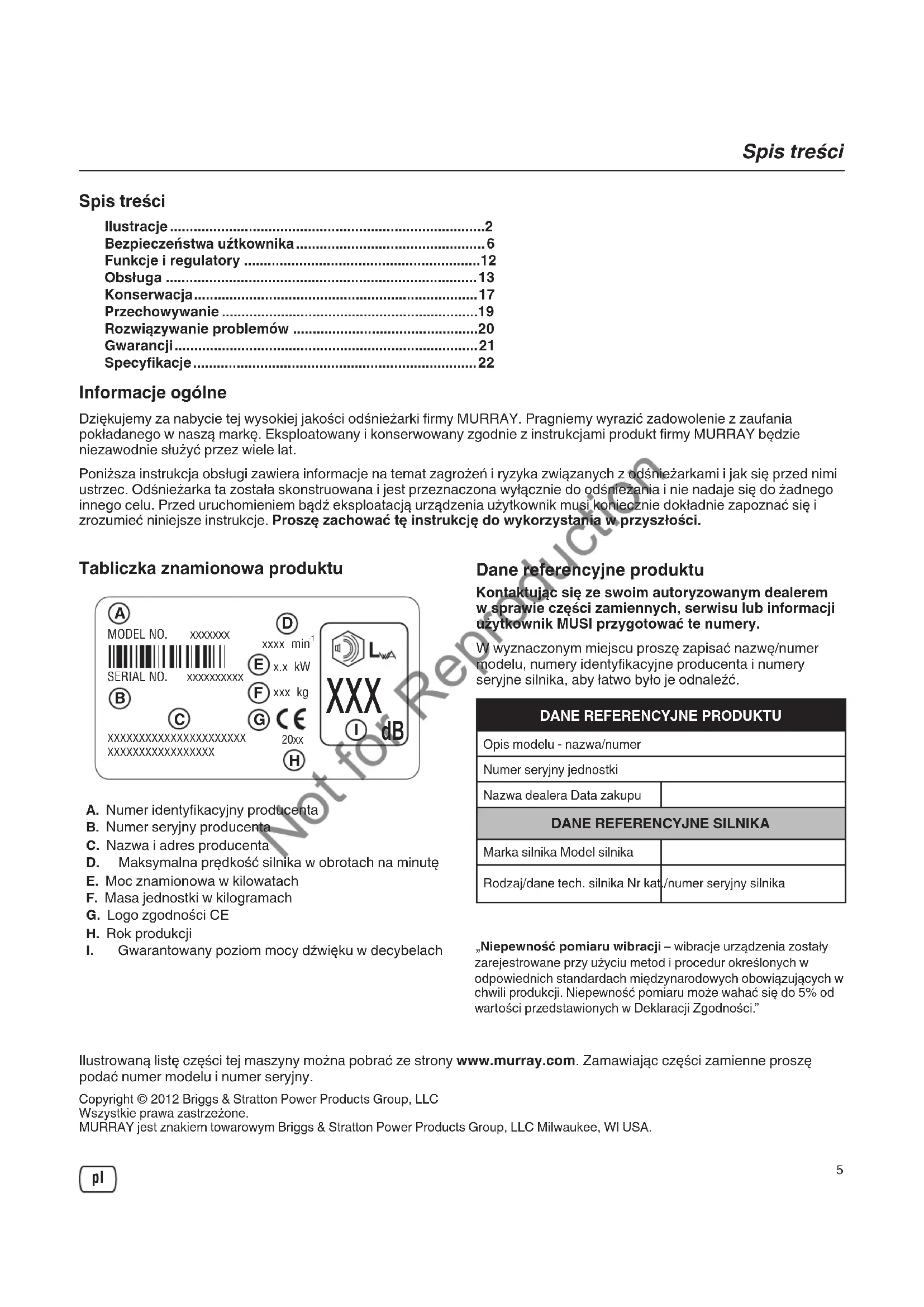

Ilustracje 2 Bezpieczeństwo użytkownika 6 Funkcje i regulatory 12 Obsługa 13 Konserwacja 17 Przechowywanie 19 Rozwiązywanie problemów 20 Gwarancja 21 Specyfikacja 22

Informacje ogólne

Dziękujemy za nabycie tej wysokiej jakości odśnieżarki firmy MURRAY. Pragniemy wyrazić zadowolenie z zaufania okazanego naszej marce. Eksploatowana i konserwowana zgodnie z instrukcjami, produkt firmy MURRAY będzie niezawodnie służyć przez wiele lat.

Niniejsza instrukcja obsługi zawiera informacje na temat zagrożeń i ryzyka związanych z odśnieżarkami oraz jak można ich uniknąć. Odśnieżarka ta została skonstruowana i jest przeznaczona wyłącznie do odśnieżania i nie nadaje się do żadnego innego celu. Przed uruchomieniem i rozpoczęciem eksploatacji urządzenia użytkownik musi koniecznie dokładnie poznać i zrozumieć niniejsze instrukcje. Proszę zachować te instrukcje do wykorzystania w przyszłości.

Tabliczka znamionowa produktu

A. Numer identyfikacyjny producenta B. Numer seryjny producenta C. Nazwa i adres producenta D. Maksymalna prędkość silnika w obrotach na minutę E. Moc znamionowa w kilowatach F. Masa jednostki w kilogramach G. Logo zgodności CE H. Rok produkcji

I. Gwarantowany poziom mocy dźwięku w decybelach

Dane referencyjne produktu

Kontaktując się ze swoim autoryzowanym dealerem w sprawie części zamiennych, serwisu lub informacji, użytkownik MUSI przygotować te numery.

W wyznaczonym miejscu proszę zapisać nazwę/numer modelu, numery identyfikacyjne producenta i numery seryjne silnika, aby łatwo było je odnaleźć.

DANE REFERENCYJNE PRODUKTU
Opis modelu - nazwa/numer
Numer seryjny"Justostki
Nazwa dealera Data zakupu
DANE REFERENCYJNE SILNIKA
Marka silnika Model silnika
Rodzaj/dane tech. silnika Nr kat./numer seryjny silnika

Niepewność pomiaru wibracji - wibracje urządzenia zostały zarejestrowane przy użyciu metod i procedur określonych w odpowiednich standardach międzynarodowych obowiązujących w chwili produkcji. Niepewność pomiaru może wahać się do 5% od wartości podanych w Deklaracji Zgodności.

Ilustracje tej maszyny można obejrzeć na stronie www.murray.com. Zamawiając części zamienne, proszę podać numer modelu i numer seryjny.

Wszystkie prawa zastrzeżone.

MURRAY jest znakiem towarowym Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Symbole zagrożenia i ich znaczenia Symbole sterowania na urządzeniu

	Zapożnać są z Instrukcjami obstugi i bezpiecieństwa znejdujćymi są w Instrukcjki operadora.
	Przed Rozpoczȩciem konserwacje i napraw, wyłączyć silnik i wyłąć kluczyk.
	Zagrożenie wyrzucymani przydmio-tami.
	Zagrożenie pożarowe.
	Ślimak obrotowy / Zagrożenie amputacja.
	Zagrożenie zatruciem tlenkiem węgla.
	Naleźny zachować bezpieczność odlegość.
	Porażenie prȩdom.
	Wirnik obrotowy / Zagrożenie amputacja.
	Zakaz zbliżania są daneci.
	Wirnik obrotowy / Zagrożenie amputacja.
	Zagrożenie amputacja - nie dotykać;c三点i obrotowych.
	Zagrożenie zwijaźane z gorówna powierzchnia.

%	Kluczynyk zapłonu.
N	Zamknąć kolektor ssȩcy, aby urucho-mić.
111	Otorworzyć kolektor ssȩcy, aby podȩć prace.
2X	Dwukrotnie nacisność pompȩ za-strzykowa.
D	Wymić przyędȩźazć.
	Nacisność przyzycisk, aby uruchomić.
↑	↓	Wȩczność slimak.
	Obroty koryta.
	Zimny silnik.
	Gorȩcy silnik.

Symbole alarmów bezpieczeństwa i słowa sygnalizujące

Symbol alarmu bezpieczeństwa i SŁOWO sygnalizujące (NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, PRZESTROGA lub UWAGA) stosowane są, aby zasygnalizować prawdopodobieństwo i potencjalny stopień obrażeń użytkownika i/lub uszkodzeń produktu. Dodatkowo, symbol zagrożenia może być używany do zasygnalizowania rodzaju zagrożenia.

NIEBEZPIECZEŃSTWO sygnalizuje zagrożenie, które, jeśli nie unikniemy go, spowoduje śmierć lub poważne obrażenia.

OSTRZEŻENIE sygnalizuje zagrożenie, które, jeśli nie unikniemy go, może spowodować śmierć lub poważne obrażenia.

PRZESTROGA sygnalizuje zagrożenie, które, jeśli nie unikniemy go, może spowodować niewielkie lub umiarkowane obrażenia.

UWAGA sygnalizuje sytuację, która może spowodować uszkodzenia produktu.

OSTRZEŻENIE

Niektóre elementy tego produktu i ich akcesoria zawierają substancje chemiczne, o których wiadomo w stanie Kalifornia, że powodują raka, wady wrodzone i upośledzenie płodności. Po ich dotknięciu należy umyć ręce.

OSTRZEŻENIE

Spaliny silnika pochodzące z tego urządzenia zawierają substancje chemiczne, o których wiadomo w stanie Kalifornia, że powodują raka, wady wrodzone i upośledzenie płodności.

OSTRZEŻENIE

• Kontakt ręki z obrotowym wirnikiem wewnątrz koryta odbiorczego jest najczęstszą przyczyną obrażeń związanych z dmuchawami do śniegu.
• Niniejsza odśnieżarka może spowodować ucieczkę rąk i nóg oraz może wyrzucać przedmioty. Należy przeczytać i przestrzegać wszystkich instrukcji bezpieczeństwa znajdujących się w tym podręczniku. Niedokonanie tego może spowodować śmierć lub poważne obrażenia.

OSTRZEŻENIE

Przed włączeniem urządzenia należy przeczytać, przyjąć do wiadomości i postępować zgodnie z instrukcjami znajdującymi się na odśnieżarce i w instrukcjach obsługi. Niestosowanie się do instrukcji zawartych w tym podręczniku może spowodować śmierć lub poważne obrażenia.

• Należy dokładnie zapoznać się z kontrolkami i prawidłowym zastosowaniem odśnieżarki.
• Przed włączeniem odśnieżarki pamiętaj o odpowiednim szkoleniu.
• Należy wiedzieć, jak zatrzymać urządzenie i szybko wyłączyć kontrolki.
• Nigdy nie należy nikomu pozwalać na obsługę odśnieżarki bez właściwego poinstruowania.
• Jeśli odśnieżarka ma być przechowywana przez dłuższy okres, należy postępować zgodnie z instrukcją obsługi.
• Zachowuj i w razie konieczności wymieniaj etykiety o bezpieczeństwie i z instrukcjami.
• Nie należy samemu przeprowadzać poważniejszych napraw odśnieżarki, jeśli nie uzyskano wcześniej właściwego szkolenia w tym zakresie. Nieprawidłowe procedury naprawy odśnieżarki mogą spowodować niebezpieczne działanie urządzenia, jego uszkodzenie i utratę gwarancji produktu.

NIEBEZPIECZEŃSTWO

Koryto odbiorcze posiada obrotowy wirnik wyrzucający śnieg. Nigdy nie należy czyścić ani odtykać koryta odbiorczego ręką. Wirnik może z łatwością chwycić palce. Zawsze należy korzystać z narzędzi czyszczących. Niezastosowanie się do tych instrukcji może spowodować amputację urazową lub poważne rany.

NIEBEZPIECZEŃSTWO

Nie zbliżaj rąk, stóp i ubrania do części obrotowych. Obracające się części mogą dotknąć lub wciągnąć ręce, stopy, włosy, ubrania lub akcesoria.

Niezastosowanie się do tych instrukcji może spowodować amputację urazową lub poważne rany.

• Podczas czyszczenia, wykonywania napraw i przeglądów odśnieżarki, upewnij się, że silnik jest WYŁĄCZONY, przewód do świecy zapłonowej jest odłączony, a wszystkie ruchome części urządzenia zatrzymały się.
• Nie zbliżaj się do ruchomych części urządzenia. Zawsze należy trzymać się z daleka od otworu wylotowego.
• Nigdy nie obsługuj odśnieżarki bez właściwych osłon i innych prawidłowo zamocowanych i działających urządzeń ochronnych.
• Nigdy nie pozostawiaj uruchomionej odśnieżarki bez nadzoru. Zawsze należy rozłączyć ślimak i kontrolki trakcji, wyłączyć silnik i wyjąć kluczyki.
• Luznych ubrań nie należy zbliżać do przychodnej części odśnieżarki i ślimaka. Szaliki, rękawiczki, wieszaki, sznurki, luźne ubrania i spodnie mogą zostać łatwo wciągnięte przez część obrotową, co może spowodować amputację. Należy związać długie włosy i zdjąć biżuterię.
• Aby zapobiec zamarznięciu kolektora/wirnika, po zakończeniu odśnieżania pozostaw urządzenie włączone przez kilka minut.
• Wyłącz zasilanie kolektora/wirnika podczas transportu dmuchawy do śniegu lub gdy nie jest ono wykorzystywane.

OSTRZEŻENIE

Jeżeli użytkownik nie zwraca uwagi na obecność dzieci, może to prowadzić do tragicznych wypadków. Dzieci są często zainteresowane urządzeniem i sposobem jego obsługi. Nigdy nie zakładaj, że dzieci pozostaną w miejscu, w którym je ostatnio widziałeś.

• Podczas pracy urządzenia należy zabronić dostępu dzieciom. Dzieci są często zainteresowane urządzeniem. Należy uważać na wszystkie osoby znajdujące się w pobliżu.
• Bądź czujny i wyłącz urządzenie, jeśli dzieci wejdą na teren pracy.
• Nigdy nie należy pozwalać dzieciom na obsługę urządzenia.
• Szczególną ostrożność należy zachować, zbliżając się do zakrętów z ograniczoną widocznością, krzewów, drzew i innych przedmiotów, które mogą ograniczać widoczność. Mogą tam być dzieci.

OSTRZEŻENIE

Silniki wydzielają tlenek węgla, bezwonny, bezbarwny i trujący gaz. Wdychanie tlenku węgla może spowodować nudności, omdlenie lub śmierć.

Uruchamiaj i używaj silnika na zewnątrz.

Nie włączaj silnika w pomieszczeniu, nawet jeśli drzwi lub okna są otwarte.

OSTRZEŻENIE

Przedmioty mogą zostać uchwycone przez ślimak i wyrzucone z koryta. Nigdy nie wyrzucaj śniegu na osoby stojące w pobliżu i nie pozwalaj nikomu na stanie przed odśnieżarką. Nieprzestrzeganie tych instrukcji może spowodować śmierć lub poważne obrażenia.

• Podczas obsługi urządzenia lub wykonywania regulacji lub napraw zawsze należy zakładać okulary ochronne lub osłony oczu. Zwracaj uwagę na kierunek wyrzucania śniegu. Znajdujący się w pobliżu przechodnie, zwierzęta lub inne przedmioty mogą zostać uszkodzone przez wyrzucane obiekty.
• Obsługując odśnieżarkę zwracaj uwagę na otoczenie. Przejechanie po takich przedmiotach jak żwir, wycieraczki, gazety, zabawki i kamienie ukryte pod śniegiem może spowodować wyrzucenie przez koryto lub zatkanie ślimaka.
• Należy zachować szczególną ostrożność podczas jazdy lub przechodzenia przez żwirowe drogi dojazdowe, alejki lub drogi.
• Dostosuj wysokość obudowy kolektora do czystego żwiru lub powierzchni kruszywa.
• Nigdy nie obsługuj odśnieżarki w pobliżu szklanych ogrodzeń, samochodów, studni okiennych, spadków i temu podobnych bez odpowiedniej regulacji kąta wyrzucania z koryta.
• Zapoznaj się z terenem, na którym zamierzasz pracować odśnieżarką. Oznacz granice chodników i podjazdów.

OSTRZEŻENIE

Paliwa i ich opary są łatwopalne i wybuchowe. Z paliwem należy zawsze postępować bardzo ostrożnie.

Nieprzestrzeganie tych instrukcji może spowodować pożar lub wybuch, co może spowodować poważne oparzenia lub śmierć.

UZUPEŁNIANIE PALIWA

• Wyłącz silnik i zanim zdejmiesz korek wlewu, uzupełnisz paliwo, pozostaw do ostygnięcia na co najmniej 2 minuty.
• Napełniać zbiornik paliwa na zewnątrz budynku lub w dobrze wietrzonym miejscu.
• Nie dopuszczać do przelania zbiornika paliwa. Aby zapewnić rozprężanie paliwa, nie należy napełniać zbiornika paliwa powyżej dolnej części szyjki wlewu paliwa.
• Nie wolno trzymać paliwa w pobliżu źródeł iskier, nieosłoniętych płomieni, płomieni pilota, źródła ciepła lub innych źródeł zapłonu.
• Sprawdzić, czy przewody paliwa, korek wlewu lub złącza nie są pęknięte lub nie przeciekają. Jeśli to konieczne, należy je wymienić.
• Stosuj zatwierdzony pojemnik na paliwo.
• Jeśli paliwo rozleje się, zaczekaj aż zanim włączysz silnik.

URUCHAMIANIE SILNIKA

• Sprawdź, czy świeca zapłonowa, tłumik, korek wlewu i filtr powietrza (jeśli jest na wyposażeniu) są na swoim miejscu i prawidłowo zamocowane.
• Nie należy uruchamiać silnika, kiedy świeca zapłonowa jest wyjęta.
• Jeśli zostało rozlane paliwo, nie próbuj zapalić silnika, ale odsuń odśnieżarkę od miejsca, w którym jest rozlane paliwo i unikaj wytworzenia źródła zapłonu do chwili, aż rozproszą się opary paliwa.
• Nie należy nadmiernie silnika. Należy przestrzegać instrukcji dotyczących uruchamiania silnika, znajdujących się w tym podręczniku.
• W przypadku zalania silnika, ustaw zasysanie (jeśli jest na wyposażeniu) w pozycji OTWÓRZ/URUCHOM, przysuń przepustnicę (jeśli jest na wyposażeniu) w pozycję SZYBKO i próbuj uruchomić silnik.

EKSPLOATACJA SPRZĘTU

• Nie należy przechylać odśnieżarki pod kątem, który powoduje wyciek paliwa.
• Nigdy nie uruchamiaj silnika ze zdjętym zestawem do oczyszczania powietrza (jeśli jest na wyposażeniu) i filtrem powietrza (jeśli jest na wyposażeniu).

ZMIANA OLEJU

• Podczas spuszczania oleju z górnej rury wlewu oleju, zbiornik paliwa musi być pusty, w przeciwnym razie paliwo może wyciekać i spowodować pożar lub wybuch.

TRANSPORT SPRZĘTU

• Urządzenie należy transportować z PUSTYM zbiornikiem paliwa lub ZAMKNIĘTYM zaworem odcinającym paliwa.

PRZECHOWYWANIE PALIWA LUB URZĄDZENIA Z PALIWEM W ZBIORNIKU

• Przechowywać z dala od pieców, kuchenek, podgrzewaczy wody lub innych urządzeń posiadających płomienie pilota lub inne źródła zapłonu, ponieważ mogą one zapalić opary paliwa.

OSTRZEŻENIE

Bezpieczna obsługa odśnieżarki wymaga odpowiedniego postępowania i konserwacji.

• Przed włączeniem silnika, rozłącz wszystkie sprzęgła i włącz luz.
• Przed rozpoczęciem usuwania śniegu, pozwól silnikowi przystosować się do temperatury na zewnątrz.
• W przypadku wszystkich odśnieżarek wyposażonych w silniki elektryczne lub silniki uruchamiane elektrycznie należy używać trójprzewodowego kabla z wtyczką z uziemieniem.

OSTRZEŻENIE

Podczas uruchamiania silnika wytwarza się iskra.

Może ona spowodować zapalenie się łatwopalnych gazów.

Może to spowodować wybuch i pożar.

• Jeśli w bloku silnika występuje wyciek gazu naturalnego lub LPG, nie uruchamiaj silnika.
• Nie używaj płynów rozruchowych pod ciśnieniem, ponieważ opary są łatwopalne.

OSTRZEŻENIE

Pracujący silnik wytwarza ciepło. Części silnika, szczególnie tłumik, nagrzewają się do wysokich temperatur.

Niezastosowanie się do tych instrukcji może spowodować poważne oparzenia w miejscach kontaktu.

• Nigdy nie dotykaj gorącego silnika ani tłumika. Przed dotknięciem należy schłodzić tłumik, cylinder silnika i żebra.
• Usuń kamienie z obszaru tłumika i cylindra. Zainstaluj i dbaj o sprawność iskrochronu przy użyciu urządzenia na terenie zalesionym, pokrytym trawą lub zarośniętym krzakami.
• Używanie lub obsługiwanie silnika na terenie zalesionym, zakrzewionym lub trawiastym, jeśli układ wydechowy silnika nie jest wyposażony w sprawny iskrochron, stanowi naruszenie Przepisu 4442. W innych stanach lub na terenach objętych jurysdykcją federalną mogą obowiązywać podobne przepisy. Skontaktuj się z producentem oryginalnego sprzętu, detalistą lub sprzedawcą, aby uzyskać iskrochron przeznaczony do układu wydechowego zainstalowanego na tym silniku.

OSTRZEJELENIE
	Aby zapewnić bezpieczna obstęgu i dziatanie odśnieżarki, musi być ona wąsciwie konserwowana. Niestosowanie są do instruktji zawartych w tym podȩczniku要去 spowodowej smierc lub powazne obrożenia.
Przemadowadzajć konserwacje lub naprawe odśnieżarki, WYŁACYZ silnik, odlącz przywość swiecy zapłonowej i przechowuj go z dala od wtyczki, aby zapobiec przypadkowemu uruchomieniu silnikia przyez innej osobę. Naleźyszcie spowardzć, czy sązyć i在深圳 oprzyrzadOWANIE jest dobrze dokrecone. Naleźmy pAMIETAC, aby nakrétki i sąby boły dobrze dokrecone oraz dbać o dobry stan odśnieżarki. Nigdy nie sązymy manipulować przy uradzzeniach zabezpieczajacych. Regularnie sprawdżaj ich sprawne;działy i dokonuj koniecznych napraw, w przypadku niewlasciwogo;działy. Czenia ulegaju zuzyciu, uszkodzemiom i zniszczenia. Czenia sprawdżcie zęci sterudzenia i w razie koniecznosci wymiemenaj je在深圳;czenia zalecane. Czenia sprawdżcie ziedlaniie kontrolne. Regulacja i naprawy sązymy wykonywać w razie koniecznosci. Podczas napraw korzystaj tylko z fabrycznia autoryzowych lub podobnych;czenia wymiennych. Przy wzystkich ustawieniach i regulacjach zawsze sązymy przystręgać paramétrów fabrycznych. Naleźystosoweć tylko te elementy i akcesoria, króte są zatwierdzone przyż fabryk lub w podobny sąbów (takie jak obciezniki kół, odciezniki lub kabiny). NigdyNie wykonuj regulacijs gdy silnik jest wączony (z wyjaltkiem sytuacji gdy jest to zalecane przy fabryke).

OSTRZEJELENIE
	Bezpieczneistwo odśnieżarki zielezy wyłącznie od jej operatora. Ješli jest nieprawidtow stosowana lub konserwowana,MZEbe pieczneistwo. Naleź y pamietć,že op erator jest oddpovedzialny za bezpieczeni stwo swoje i osob przebywajćych w poplizu.
· W obszarze pracy urzadzenia nie powinny przebywać czadne osoby, w sztególnosci daneci i zwierzęta. · Doklatnie sprawdzić obszar, na ktorym odśnieżarka ma pracstawicy uusunac wszystkie wycieraczki, sanki, deski, przywodny i innate obce przyzemioty. · Nie obstruigiwoć odśnieżarki bez oddpovedniego okrycia zimowej. · Zalozć obuwie, ktore ułatwi poruszania sie po sliskich powierzchniach. · Zachować ostrożnosć i unikać poslizgnęcie są lub upadków, sztególnić podczas praccy odśnieżarki na wstecznym biegu. · Nigdy nie wolno obstruigiwoć odśnieżarki bez dobrej widocznosci i swiatia. ZawszeNSEprezy pewnie stanȩ i mocno trzymać raczki. · Nie wolno odśnieżć w poprzek powierzchni czolowej wzniesien. Podczas zmiamy kierunku odśnieżania na wzniesieniach sąwy zachować sztególnią ostrożnosć. Nie wolno oczyszczȩstromych wzniesien. · Nie wolno przyciezać urzadzenia, starañjacść oczyȩcie snieg w zbyt szybkim templee. · Nigdy nie wolno obstruigiwoć odśnieżarki przy wysokich przydkośćchach transportowych na sliskich powierzchniach. Pracuju na wstecznym biegu, sąwy patrzej do tytu i zachować ostrożnosć. · Nie wolno uzywać odśnieżarki na powierzchniach znejdujacych sie powyȩ jo poziomu ziemi, takich jak dachy domów, garatóy, ganków lub innych podobnych strukturach lub budynkach. · Operatory powinni ocenić swoje zdalnosci obstruigiwnia odśnieżarki, wystarczȩco bezpieczcie do zabezwpieczenia siebie i innych przy abrażeniami. · Odśnieżarka jest przyznaczona wyłącznie do usuwianie sniegu. Nie wolno stoswuć odśnieżarki w zadnym innym celu. · Nie wolno przywozić pasaarów. · Po uderzeniu w obcy przemiodt, WYŁACZYC silnik, od✕ćzć przemiod z silników elektrycznych, doklądnie sprawdzić odśnieżarke pod kątem uzskodźɛ n naprawić uszkodzenia przy ponownym uruchomieniem i przycie odśnieżarki. · Ješli wystepujaNieprawidłowde drgania odśnieżarki, sąwy WYŁACZYC silnik. Drgania naj;cęsćiej oznaczą Problem. Ješli konieczna;będzie naprawa, sąwy udać są do autoryzowanego dealera. · W modelach wyposzaźonych w silnik uruchamiany elektryczne, po uruchomieniu silnika sązurećy od✕ćzć przemów.

Naklejki bezpieczeństwa

Przed eksploatacją kosiarki należy zapoznać się z naklejkami bezpieczeństwa zainstalowanymi na urządzeniu. Uwagi i ostrzeżenia podane są dla bezpieczeństwa użytkownika. Aby uniknąć obrażeń lub uszkodzenia kosiarki, należy zapoznać się i przestrzegać wszystkich informacji podanych na naklejkach bezpieczeństwa.

Jeśli naklejki ostrzegające o niebezpieczeństwie zużyją się lub ulegną uszkodzeniu i będą nieczytelne, należy zamówić naklejki zamienne u lokalnego dealera.

A-Nr części 1727207

Naklejka bezpieczeństwa koryta

B-Nr części 1739967

Naklejka bezpieczeństwa ślimaka

C-Nr części 276925

Silnik naklejka ostrzegawcza

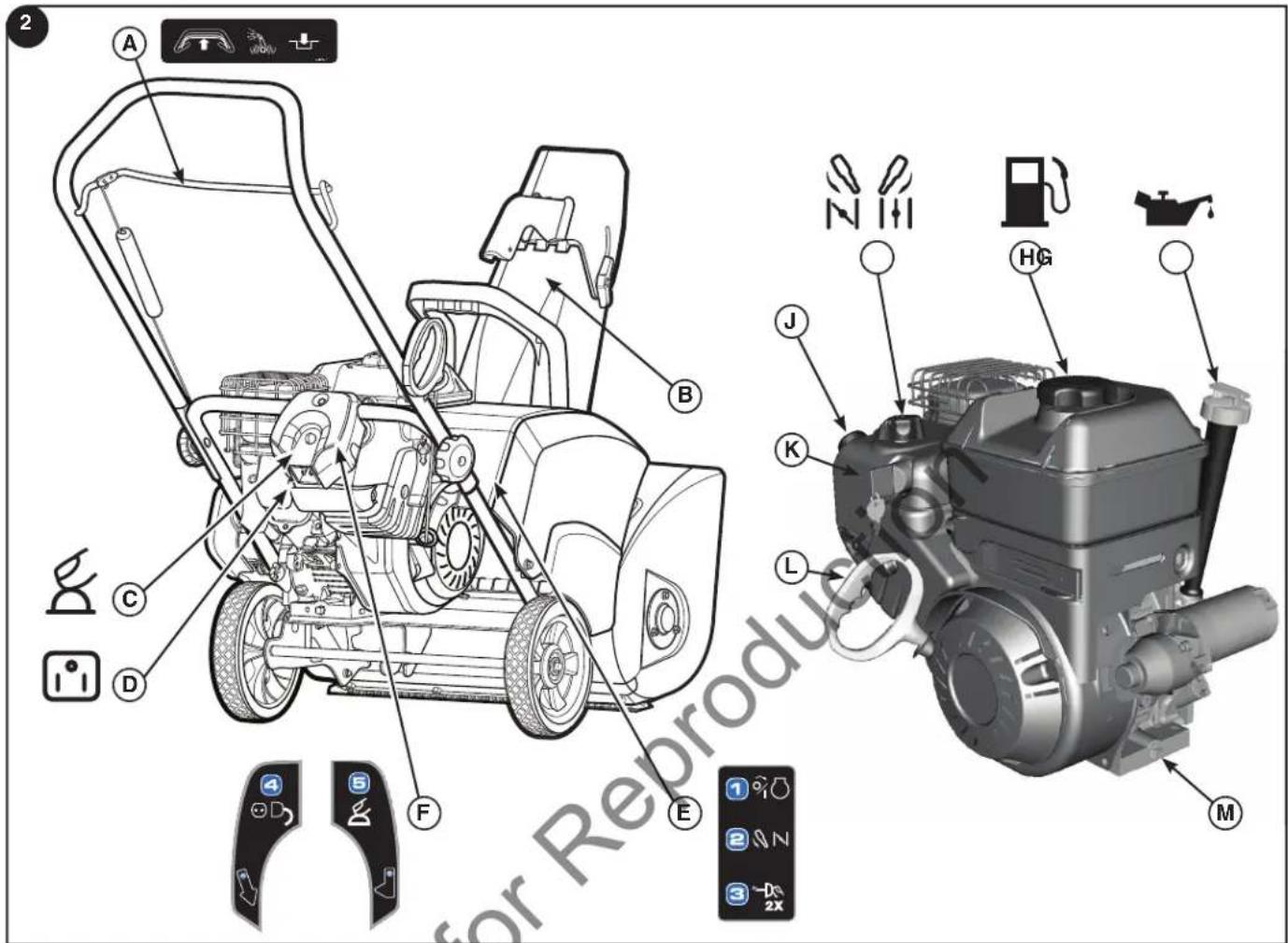

Symbole sterowania i obsługi dmuchawy śniegu (Rysunek 2)

A - Sterowanie ślimakiem B - Dźwignia sterowania deflektorem C - Przycisk zapłonu elektrycznego D - Gniazdko przewodu zasilania E - Oznaczenia Instrukcji uruchamiania / Kroki 1-3 F - Oznaczenia Instrukcji uruchamiania / Kroki 4 i 5

Przyrządy sterowania pracą silnika

G - Gałka sterowania kolektora ssącego H - Zbiornik paliwa i korek zbiornika paliwa I - Zatyczka zbiornika oleju (długi prętowy wskaźnik poziomu oleju) J - Przycisk pompki zastrzykowej K - Kluczyk WŁĄCZANIA/WYŁĄCZANIA lub typu Push/Pull (zależnie od wyposażenia) L - Uchwyt uruchamiania linką M - Spust oleju

OSTRZEŻENIE

Eksploatacja wszelkich odśnieżarek może spowodować wpadanie obcych ciał do oczu, co może być przyczyną poważnego uszkodzenia wzroku. Przed rozpoczęciem eksploatacji odśnieżarki należy zawsze założyć okulary ochronne lub osłonę oczu.

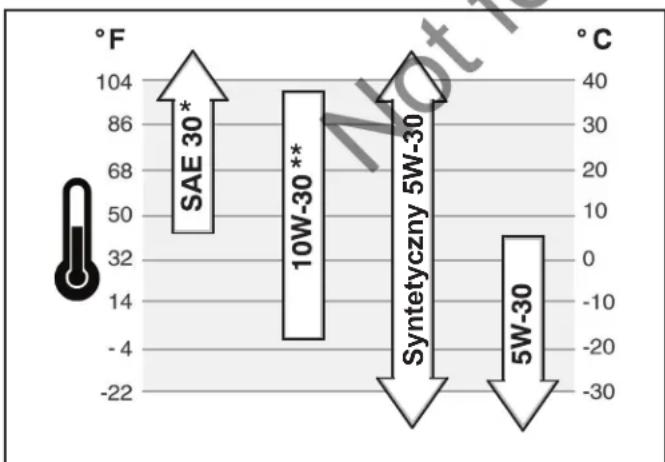

Sprawdzić / uzupełnić poziom oleju

UWAGA: Silnik został dostarczony bez oleju fabrycznego. Przed pierwszym uruchomieniem należy pamiętać o dodaniu oleju zgodnie z instrukcją zawartą w niniejszym podręczniku. Uruchomienie silnika bez oleju spowoduje nieodwracalne uszkodzenie, które nie będzie objęte gwarancją.

1. Sprawdzić, czy maszyna jest wypoziomowana. Stosować wysokiej jakości oleje zawierające dodatki czyszczące, noszące oznaczenia „Klasa SG, SH, SJ, SL lub wyższa”. We wszystkich temperaturach jest dopuszczalny syntetyczny olej silnikowy 5W30. NIE mieszać z benzyną. Patrz Tabela zalecanych olejów.
2. Zdjąć korek wlewu paliwa/prętowy wskaźnik poziomu (A, Rysunek 3) i wytrzeć do czysta.
3. Wsunąć korek wlewu oleju/prętowy wskaźnik poziomu i dokręcić w prawo.
4. Zdjąć korek wlewu oleju/prętowy wskaźnik poziomu i sprawdzić poziom oleju.
5. Jeśli jest to konieczne, należy uzupełnić olej do osiągnięcia poziomu znacznika PEŁNY na korku wlewu/prętowym wskaźniku poziomu. Nie przepełniać zbiornika.
6. Mocno dokręcić korek wlewu/prętowy wskaźnik poziomu.

• W temperaturach niższych niż 4°C (40°F) stosowanie oleju SAE 30 utrudni rozruch. ** W temperaturach powyżej 27°C (80°F) stosowanie 10W-30 może spowodować zwiększone zużycie oleju. Częściej sprawdzać poziom oleju.

Zalecenia dotyczące paliwa

Paliwo musi spełniać następujące wymagania:

Czysta, świeża, bezołowiowa benzyna. - Minimalna liczba oktanowa 87/87 AKI (91 RON). Zastosowanie na dużej wysokości, patrz poniżej. - Dopuszczalne jest stosowanie benzyny o zawartości do 10% etanolu (gazoholu) lub do 15% MTBE (eter metylo-tert-butylowy).

UWAGA: Nie stosować niedopuszczalnych benzyn, takich jak na przykład E85. Nie mieszać oleju z benzyną ani nie modyfikować silnika w celu dostosowania go do pracy na alternatywnych paliwach. Spowoduje to uszkodzenie elementów silnika i unieważni gwarancję na silnik.

Aby zabezpieczyć układ paliwowy przed tworzeniem się żywicy, do paliwa należy dodać stabilizator paliwa. Każde paliwo jest inne. Jeśli wystąpią problemy z rozruchem lub wydajnością, należy zmienić dostawcę lub gatunek paliwa. Jest to silnik benzynowy. System kontroli emisji tego silnika to EM (Engine Modifications - pol. modyfikacja silników).

Duża wysokość

Na wysokościach powyżej 1524 metrów (5000 stóp), dopuszczalna jest benzyna co najmniej 85 oktanowa/ 85 AKI (89 RON). Aby zachować zgodność emisji z normami, wymagana jest regulacja dla dużych wysokości. Praca bez takiej regulacji spowoduje obniżenie wydajności, zwiększenie zużycia paliwa i zwiększy emisję spalin. Informację na temat regulacji dla dużych wysokości można uzyskać u autoryzowanego dilera firmy Briggs & Stratton.

Nie zaleca się pracy silnika na wysokościach poniżej 762 metrów (2500 stóp) z zestawem dla dużych wysokości.

Uzupełnianie paliwa

OSTRZEŻENIE

Paliwa i ich opary są łatwopalne i wybuchowe. Pożar lub wybuch mogą przyczynić się do poważnych poparzeń lub doprowadzić do śmierci.

Podczas uzupełniania paliwa

• Wyłączyć silnik i pozostawić do ostygnięcia na co najmniej 2 minuty i dopiero wtedy zdjąć korek wlewu paliwa.
• Napełniać zbiornik paliwa na zewnątrz budynku lub w dobrze wentylowanym miejscu.
• Nie dopuszczać do przepełnienia zbiornika paliwa. Aby zapewnić rozprężanie paliwa, nie należy napełniać zbiornika paliwa powyżej dolnej części szyjki wlewu paliwa.
• Nie wolno trzymać paliwa w pobliżu źródeł iskier, nieosłoniętych płomieni, płomieni pilota, źródła ciepła lub innych źródeł zapłonu.
• Sprawdzić, czy przewody paliwa, zbiornik, korek wlewu lub złącza nie są pęknięte lub nie przeciekają. Jeśli to konieczne, należy je wymienić.
• Jeśli paliwo rozleje się, zaczekaj, aż wyparuje, zanim włączysz silnik.
• Oczyść z wszelkich zanieczyszczeń i pozostałości obszar wlewu paliwa. Wyjmij korek wlewu paliwa (A, Rysunek 4).
• Zbiornik paliwa napełnić benzyną. Aby zapewnić rozprężanie paliwa, nie należy napełniać zbiornika paliwa powyżej dolnej części szyjki wlewu paliwa.
• Ponownie załóż korek wlewu paliwa.

Uruchamianie silnika

OSTRZEŻENIE

Rozrusznik elektryczny jest wyposażony w trójprzewodowy sznur zasilania oraz we wtyczkę i pracuje z prądem przemiennym stosowanym w gospodarstwach domowych. Sznur zasilania musi być zawsze prawidłowo uziemiony, aby uniknąć ewentualnego porażenia prądem.

Jeśli w domu nie ma trójprzewodowego systemu uziemiania, w żadnej sytuacji nie wolno używać rozrusznika elektrycznego. W sprawie instalacji trójprzewodowego uziemionego systemu należy skontaktować się z licencjonowanym elektrykiem.

OSTRZEŻENIE

Zawsze należy najpierw podłączyć kabel zasilający do szafki rozdzielczej znajdującej się na urządzeniu, a następnie włożyć drugi koniec do uziemionego gniazdka. Po uruchomieniu najpierw należy odłączyć kabel zasilający od uziemionego gniazdka.

Upewnij się, czy poziom oleju sięga poziomu znacznika PELNY (FULL) na korku wlewu/prętowym wskaźniku poziomu. Silnik odśnieżarki jest wyposażony w elektryczny rozrusznik AC i rozrusznik uruchamiany szarpnięciem. Przed uruchomieniem silnika koniecznie zapoznaj się z następującą informacją.

Kolejne czynności podczas uruchamiania silnika:

1. Sprawdzić poziom oleju. Zapoznaj się z częścią „Sprawdzanie/uzupełnianie poziomu oleju”.
2. Sprawdzić, czy sterowanie ślimakiem jest rozłączone.
3. Włożyć kluczyk WŁĄCZONE/WYŁĄCZONE (A, Rysunek 5) i przekręcić w położenie ON (Wł.) lub włożyć kluczyk nacisnąć/pociągnąć, jeśli jest na wyposażeniu.
4. Przekręcić Pokrętło zasysania (B) całkowicie w prawo, jeśli silnik jest zimny.

UWAGA: Nie wolno używać Pokrętła zasysania do uruchamiania ciepłego silnika.

1. Dwa razy nacisnąć przycisk pompki zastrzykowej (C).

UWAGA: Nie wolno używać pompki zastrzykowej do uruchamiania ciepłego silnika.

OSTRZEŻENIE

Gwałtowne szarpnięcie linki rozrusznika (odrzut) pociągnie rękę do silnika szybciej, niż operator nad tym zapanuje.

Może to spowodować złamania, pęknięcia kości lub zwichnięcia. Podczas uruchamiania silnika należy powoli pociągnąć linkę rozrusznika, aż do wyczucia oporu, i wtedy pociągnąć energicznie, aby uniknąć odrzutu.

1. Zapłon szarpnięciem: Mocno przytrzymać uchwyt linki rozrusznika (D, Rysunek 5). Powoli pociągnąć linkę rozrusznika, aż do wyczucia oporu, i wtedy pociągnąć energicznie.

UWAGA: Jeśli po trzech próbach nie można uruchomić silnika, sprawdzić w części Wyszukiwanie i usuwanie problemów silnika.

OSTRZEŻENIE

W przypadku uszkodzenia przewodu zasilania musi on zostać wymieniony przez producenta lub jego serwisanta albo podobną osobę ze stosownymi kwalifikacjami.

1. Zapłon elektryczny: Najpierw podłączyć przedłużacz (E, Rysunek 6) do gniazdka przewodu zasilania (F), a następnie do gniazdka ściennego. W przypadku używania przedłużacza, musi być on trójprzewodowy.
2. Zapłon elektryczny: Wcisnąć przycisk rozrusznika (G). Po uruchomieniu silnika, najpierw odłączyć przewód przedłużacza od gniazdka ściennego, a następnie od gniazdka przewodu zasilania.

WAŻNE: Aby przedłużyć żywotność rozrusznika, należy stosować cykle rozruchu (maks. pięć sekund). Pomiędzy cyklami rozruchu oczekiwać jedną minutę.

UWAGA: Jeśli po trzech próbach nie można uruchomić silnika, sprawdzić w części Wyszukiwanie i usuwanie problemów silnika.

Zatrzymywanie silnika

OSTRZEJELENIE
	Benzyna i了我的 opary są latwopalne i wybuchowe. Pozar lub wybuch moga przyczynić sie do powaznych poparzeń lub doprowadzić do smierci. NIE walks to the sea, gaźna, aby zatrzymać silnik.

Przed wyłączeniem silnik musi pracować przez kilka minut, aby go wysuszyć.

1. Ustawić przełącznik WŁĄCZONE/WYŁĄCZONE lub typu nacisnąć/pociągnąć (A, Rysunek 7) w położeniu WYŁĄCZONE lub wyjąć kluczyk typu Push/Pull, jeśli jest na wyposażeniu.
2. Kluczyk zapłonu lub typu nacisnąć/pociągnąć przechowywać w miejscu niedostępnym dla dzieci. Bez kluczyka WŁĄCZANIA/WYŁĄCZANIA lub typu nacisnąć/pociągnąć nie można uruchomić silnika.

Obsługa odśnieżarki

OSTRZEJELENIE
...	Przed przystapieniem do eksploatacji, upewnić sie, czy na terenie przyted odśnieżarkaNie ma niepoźadanychość. osob ani przyszkód.

NIE WOLNO wyrzucać śniegu w stronę budynków, ponieważ wyrzucane ukryte przedmioty mogą spowodować szkody.

1. Włączyć silnik. Patrz „Uruchamianie silnika" w tej części.
2. Ustawić kierunek i kąt wyrzutu z koryta (A, Rysunek 8). Patrz „Koryto odbiorcze i deflektor" w tej części.
3. Wcisnąć do oporu i przytrzymać dźwignię sterowania ślimakiem (B), aby załączyć obroty ślimaka. Zwolnienie dźwigni sterowania ślimakiem odłączy go.
4. Popchnąć urządzenie w śnieg.

Uwaga: Zaleca się, aby podczas usuwania mokrego, ciężkiego śniegu zmniejszyć prędkość jazdy, całkowicie otworzyć przepustnicę i nie czyścić na całej szerokości urządzenia.

1. Przechylić nieco w przód uchwyty (C). Pozwoli to odśnieżarce ruszyć do przodu.

Zatrzymywanie odśnieżarki

A OSTRZEJELENIE

Przed uruchomieniem tej maszyny nalewy zapoznać są z Instrukcja uzytkownika. MaszynaMZE moze byc niebezpiecznia, jesti nie zachowa sieŚrodków ostróznosci. •Nigdy nie wolno obstugiawc odśnieżarki bez załozonych wszymstich oslon, Pokryw i innych urzadzen ochronnych. •Nigdy nie wolno kierowacz wylotu na osoby stojace w普查iu i pozwalać na stanie w普查iu maszyny, gdy silnik pracuje. •Na czasNieobecnosci na stanowisku operatora - wymiarczyc silnik. •Przed odlblokowaniem odubowy wirnika lub koryta, przy wykonaniem napraw lub regulacji, nalewy odśpiezycz przywoź od szwiecy zaplonowej. •Podczas opuszczania maszyny nalewy zawsze wyjmć klucz bezpieczentwa. Abyzmiejszych zagrozenia wybuchu pozaru, maszyna musi byc czysta oraz wolna od Rozlanego aleju, mieszanki paliwowej i opdadows. •Nie zbligać rak, stop, wlosów i lużnych ubrań do czymi obrotowych silnia i dmachawy smiegu. •Temperatura tllumika i w是我的o普查iu moze przyzekraczać 66°C (150°F). Unikać tych.),

OSTRZEJEZENIE
	Silniki wydlaję tlenek wegla, bezwonny, bezbarwny i trujacy gaz. Wdychanie tlenku wegla要去 spowodowej nudnosci, odtdenie lub smierć.
· Uruchamiaz i uzywaj silnika na zewnatrz. · Nie wączaj silnika w pomieszczeniu, nawet{j Süli drzwilub okna są otwarte.

1. Zwolnić dźwignię sterowania ślimakiem (A, Rysunek 9).
2. Pchnąć przycisk WŁĄCZONE/WYŁĄCZONE (B) w położenie WYŁĄCZONE lub wyciągnąć kluczyk nacisnąć/pociągnąć.

Test bezpieczeństwa odśnieżarki

NIEBEZPIECZEŃSTWO

Koryto odbiorcze posiada obrotowy ślimak wyrzucający śnieg. Nigdy nie należy czyścić ani odtykać koryta odbiorczego ręką.

Urządzenie może z łatwością schwycić palce i spowodować amputację urazową lub poważne rany. Zawsze korzystaj z narzędzi czyszczących, aby wyczyścić lub odetkać koryto odbiorcze.

NIEBEZPIECZEŃSTWO

Kontakt ręki z obrotowym ślimakiem wewnątrz koryta odbiorczego jest najczęstszą przyczyną obrażeń związanych z odśnieżarkami.

• Niniejsza odśnieżarka może spowodować urazy rąk, nóg oraz wyrzucać przedmioty. Należy przestrzegać wszystkich instrukcji bezpieczeństwa znajdujących się w tym podręczniku. Niedokonanie tego może spowodować śmierć lub poważne obrażenia.

Test - Ślimak/Wirnik

1. Uruchomić urządzenie i załączyć sterowanie ślimakiem (A, Rysunek 9).
2. Zwolnić dźwignię sterowania ślimakiem.
3. Ślimak musi się zatrzymać w czasie krótszym niż 5 sekund.

Koryto odbiorcze i deflektor

Ręczny obrót koryta

Ująć uchwyt koryta (A, Rysunek 10) w uchwycie deflektora i obrócić koryto wyrzutni w lewo, prawo lub w dowolne położenia pośrednie. Płyta napinająca utrzymuje koryto w pożądanym położeniu.

UWAGA: NIE WOLNO używać uchwytu koryta do unoszenia urządzenia.

Ręczna regulacja deflektora

Poluzować śrubę skrzydełkową deflektora (B, Rysunek 10) i ustawić deflektor w górę lub w dół, aby ustawić wysokość i odległość wyrzutu śniegu. Po uzyskaniu wymaganego kąta, dobrze dokręcić śrubę skrzydełkową.

Czyszczenie zablokowanego koryta odbiorczego

NIEBEZPIECZEŃSTWO

Kontakt ręki z obrotowym wirnikiem wewnątrz koryta odbiorczego jest najczęstszą przyczyną obrażeń związanych z urządzeniami do odśnieżania. Nigdy nie należy czyścić ani odtykać koryta odbiorczego ręką ani podczas pracy silnika.

Urządzenie może z łatwością schwycić rękę i spowodować amputację urazową lub poważne rany.

1. WYŁĄCZYĆ SILNIK!
2. Odczekać 10 sekund, aby upewnić się, czy łopatki wirnika przestały się obracać.
3. Zawsze korzystać z narzędzi czyszczących, aby usunąć śnieg z obudowy ślimaka.

Rady dotyczące obsługi

1. Najskuteczniej można usunąć śnieg przy użyciu odśnieżarki, gdy jest to wykonywane tuż po jego opadnięciu.
2. Aby całkowicie usunąć śnieg, należy jechać nieco na zakładkę już odśnieżonej trasy.
3. W każdym przypadku należy wyrzucać śnieg z wiatrem.
4. Po powierzchniach żużlowych lub z tłucznia kamiennego należy lekko nacisnąć uchwyty, aby uniknąć wciągania kamieni. NIE WOLNO podnosić ani wyrzucać dmuchawą kamieni ani żużla.
5. Po zakończeniu odśnieżania silnik musi pracować jeszcze przez kilka minut, aby stopić nagromadzony śnieg i lód.
6. Po każdym użyciu dokładnie oczyścić odśnieżarkę.
7. Przed uruchomieniem odśnieżarki należy zawsze sprawdzać, czy lód i/lub opady nie nagromadziły się na ślimaku, co mogłoby uszkodzić maszynę.
8. Przed każdym uruchomieniem sprawdzić poziom oleju. Upewnić się, czy poziom oleju sięga poziomu znacznika PEŁNY (FULL) na korku wlewu/prętowym wskaźniku poziomu.

Odśnieżarka

Po kaźdym uzyciu

Usunuć nagromadzony snieg i btoto pośniegowe, aby zapobiec zamarznietciu kontrolek.

Po kaźdych 8 godzinach pracy lub codziennie

Przempowadźć testy bezpiecznych wirnika.

Co kaźde 25 godzin lub co roku

Sprawdzćczy elementy odśnieżarki nie są poluzowane.

Wyregulować kabel sterOWANIA Ślrmakiem, są są polozwoje.

Co roku skont⁺towitz⁺sied z dealerem, aby

Sprawdzć,czy zuźycie gumowego Ślrmaka nie są wptywu na和他的 gojoc zęwne⁻sć.

Silnik

Po pierwszych 5 godzinach pracy

Wymienić olej.

Po kaźdych 8 godzinach pracy lub codziennie

Sprawdzić poziom oleju w silniku.

Co kaźde 50 godzin lub co roku

Wymienić olej silnika.

Sprawdzić tłumik i了我的 osłoneg.

Raz do roku

Wymienić swiece zapłonowe.

Sprawdzić luz zaworowy.*

• Niewymagane, jeśli nie występują problemy z pracą silnika. Skontaktować się z autoryzowanym dealerem.

Kontrola emisji

Konserwacja, wymiany lub naprawy urządzeń ograniczania emisji oraz układów powinny być wykonywane przez firmę lub osobę wyspecjalizowaną w naprawach silników pojazdów terenowych. Aby skorzystać z bezpłatnej usługi kontroli emisji, prace te musi wykonać fabrycznie autoryzowany dealer.

Wymiana oleju

Zużyty olej

Zużyty olej stanowi zagrożenie dla środowiska i powinien być właściwie utylizowany. Nie wlewać go do odpadów domowych. Informacje dotyczące bezpiecznego usuwania/utylizacji oleju można uzyskać od władz lokalnych, w centrach serwisowych lub u dilera.

1. Gdy silnik jest wyłączony, ale wciąż jest ciepły, odłączyć przewód świecy zapłonowej (A, Rysunek 11) i odsunąć go od świecy.

Uwaga: Aby uzyskać dostęp do świecy zapłonowej, należy zdjąć osłonę silnika. Patrz „Wymiana świecy zapłonowej” w części dotyczącej konserwacji.

1. Przechylić urządzenie nieco do tyłu, następnie zdjąć korek spustu oleju (B, Rysunek 12). Spuścić olej do atestowanego pojemnika.
2. Po spuszczeniu oleju, założyć i dokręcić korek spustu oleju.

Dodawanie oleju

1. Ustawić silnik poziomo.
2. Obszar wlewu oleju oczyścić z wszelkich zanieczyszczeń.
3. Patrz „Specyfikacja”, gdzie podano ilości oleju.
4. Wyjąć prętowy wskaźnik poziomu oleju (C, Rysunek 13) i wytrzeć do czysta.
5. Powoli wlać olej przez otwór wlewowy silnika (D). NIE przepełniać zbiornika. Po uzupełnieniu oleju należy zaczekać jedną minutę, a następnie ponownie sprawdzić poziom oleju.
6. Włożyć i wsunąć do oporu prętowy wskaźnik poziomu.
7. Wyjąć wskaźnik i sprawdzić poziom oleju. Powinien on sięgać do oznaczenia PEŁNY (E) na prętowym wskaźniku poziomu.
8. Włożyć i wsunąć do oporu prętowy wskaźnik poziomu.

Regulacja kabla sterowania ślimaka

OSTRZEŻENIE

Nie przycinać, ponieważ może to spowodować podniesienie dźwigni i rozłączenie napędu bez wyciskania dźwigni sterowania ślimakiem.

OSTRZEŻENIE

Ślimak musi zatrzymać się w ciągu 5 sekund po zwolnieniu elementu sterowania. Jeśli nie zatrzyma się, należy skontaktować się z autoryzowanym dealerem.

Gdy ślimak nie obraca się po załączeniu sterowania lub gdy pasek zsuwa się pod obciążeniem, może to oznaczać, że kabel lub pasek ślimaka są rozciągnięte. Problem ten można rozwiązać, regulując długość kabla ślimaka. Jeśli pasek jest zbyt mocno zużyty lub uszkodzony, należy skontaktować się z autoryzowanym dealerem w sprawie naprawy.

UWAGA: Ślimak nie może się obracać, jeśli dźwignia sterowania ślimakiem nie jest załączona. Ślimak musi zatrzymać się w ciągu 5 sekund po zwolnieniu dźwigni sterowania. Jeśli nie zatrzyma się, należy skontaktować się z autoryzowanym dealerem przed dalszą eksploatacją urządzenia.

Przegląd

1. Włączyć silnik.
2. Włączyć sterowanie ślimakiem. Ślimak powinien się obracać.
3. Zwolnić dźwignię sterowania ślimakiem. Ślimak powinien zatrzymać się w ciągu 5 sekund.

Jeśli ślimak nie obróci się lub nie zatrzyma zgodnie z powyższymi wskazaniami, należy przeprowadzić procedurę regulacji lub odwieźć urządzenie do naprawy do lokalnego, autoryzowanego dealera.

Regulacja

1. Wyłączyć silnik i wyjąć kluczyk. Zaczekać, aż wszystkie części ruchome zatrzymają się.
2. Zsunać koszulkę kabla (A, Rysunek 15), aby odsłonić pętlę regulacji kabla (B) i końcówkę Z (C).
3. Odłączyć końcówkę Z od pętli kabla i zainstalować ją w następnej najwyższej pętli, aby zwiększyć napięcie paska. Wsunąć na miejsce koszulkę kabla.

UWAGA: Po zwolnieniu dźwigni sterowania kabel musi być lekko poluzowany.

1. Stojąc z dala od ślimaka, ponownie włożyć kluczyk, uruchomić silnik i przeprowadzić ponownie procedurę sprawdzenia. Jeśli ślimak nie obróci się lub nie zatrzyma zgodnie ze wskazaniami, należy dostarczyć urządzenie do naprawy do lokalnego, autoryzowanego dealera.

Przechowywanie

OSTRZEJELENIE
	Paliwa i了我的 opary są latwopalne i wybuchowe. Pozar lub wybuch moga przyczynic są do poważnych poparzen lub doprowadzić do smierci.
Przechowywanie paliwa lub urzadzenia z paliwem w zbiorniku • Przechowywać z dala od pierćów, kuchenek, podgrzewaczy wody lub innych urzadzeń posiadajych chopluminiumie pilota lub inné zródlą zapłonu poniewaN mogaN one zapalić opary paliwa.

Układ paliwa

Jeśli paliwo jest przechowywane przez okres dłuższy niż 30 dni, może stać się zwietrzałe. Zwietrzałe paliwo powoduje tworzenie się osadów gumy i kwasów w układzie paliwa lub w najważniejszych częściach gaźnika. Aby zachować świeżość paliwa, należy zastosować zaawansowany środek uszlachetniający i stabilizujący paliwo Briggs & Stratton, dostępny we wszystkich punktach sprzedaży oryginalnych części zamiennych Briggs & Stratton.

W przypadku silników wyposażonych w korek wlewu paliwa FRESH START®, należy zastosować Briggs & Stratton FRESH START® dostępny w postaci płynnego koncentratu znajdującego się w pojemniku.

Jeśli stabilizator paliwa dodawany jest zgodnie z instrukcją, nie ma potrzeby spuszczania paliwa z silnika. Przed przechowywaniem, włączyć silnik na 2 minuty, aby rozprowadzić stabilizator w układzie paliwa.

Olej silnikowy

Kiedy silnik jest jeszcze ciepły, wymień olej.

Odkurzacz śnieżny

1. Dokładnie wyczyścić odśnieżarkę.
2. Posmarować wszystkie punkty smarowania (skonsultować się z autoryzowanym dealerem).
3. Sprawdzić zamocowanie wszystkich nakrętek, śrub i wkrętów. Należy optycznie sprawdzić ruchome części pod kątem uszkodzeń lub zużycia. Jeśli to konieczne, należy je wymienić.
4. Przetrzeć wszystkie zardzewiałe lub złuszczone miejsca powlekane farbą.
5. Odsłonięte metalowe części ślimaka i wirnika posmarować środkiem przeciwrdzewnym.
6. Jeśli jest to możliwe, odśnieżarkę należy przechowywać w pomieszczeniu i osłonić ją, aby chronić ją przed pyłem i zanieczyszczeniami.
7. W przypadku modeli ze składanymi uchwytami należy poluzować pokrętła mocujące górny uchwyt. Górny uchwyt odwrócić do przodu.
8. Jeśli maszyna musi być przechowywana na zewnątrz, ustawić ją na blokach i sprawdzić, czy śruba znajduje się nad podłożem. Przykryć odśnieżarkę ciężkim brezentem.

Po okresie przechowywania

1. Górny uchwyt ustawić w położeniu roboczym, dokręcić nakrętki mocujące górny uchwyt.
2. Zbiornik paliwa napełnić świeżym paliwem.
3. Sprawdzić świecę zapłonową. Sprawdzić, czy szczelina jest prawidłowa. Jeśli świeca zapłonowa jest zużyta lub uszkodzona, należy ją wymienić.
4. Upewnić się, czy wszystkie elementy złączne są dokręcone.
5. Sprawdzić, czy wszystkie osłony zabezpieczające są założone.

PROBLEM SZUKAJ ROZWIANIE
Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
Koryto odbiorcze lub de- fl ektor nie Dziela (zdalne- ręczne).	Koryto odbiorcze lub defl ektor wymagaj smarowania.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Koryto odbiorcze lub defl ektor są zamarznięte.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
Nie można uruchomicie silnika.	Kluczyck jest wylączony lub nie jest zainstalowany.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Pompa zastrzykowa nie jest wciȩnięta.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Zamarzniety silnik.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Brak paliwa. Napelnić zbiornik paliwa.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Otwarty kolektor ssaania - zimny silnik.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Zalany silnik.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Brak iskry.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Woda w paliwa lub stare paliwo.	Śląmiecne zbiornik paliwa. (Utylizowyć paliwo w zlokadzie utilizacja ni-bezpiecznych odpadows.) Napelnić zwięzm paliwem.
	Przewód niedoplączony lub wylączony wylącznik automatyczny (modele z zapłonem elektrycznym).	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
Trudno uruchomicie silnik lub pracuje niedrawidwo.	Za bogata mieszanka paliwo.	Śląmiecne zatrzymuji są wymięcgu 5 sekund po zwolnieniu dźwiigni sterowania.
	Wadliwa swieca zapłonowa, uszkodzona lub niedrawidowa przerwa.	Śląmiecne i ponownie uziewcie przerewski zwięcie zwięcie do autoryzowanego dealera.
	Zablokownik otwor wentylacyjny korka paliwa.	Śląmiecne zwięcie wentylacyjny.
Nadmierne wibracje. Obluzowane czȩci lub uzskodzona silnik.		Śląmiecne zatrzymaist silnik. Skontaktować są z autoryzowanym dealer.
Listwa skrobakaNie czy-Sci twardych powierzchni.	Ośsnejzka pozostawia nad-miegnęliwość sniegu.	Śląmiecne zatrzymać są z autoryzowanym dealer.aby okres瓠y zwięcie do autoryzowanego dealera.
	Zużyta listwa skrobaka.	Śląmiecne zatrzymać są z autoryzowanym dealer. w sprawie wymiary.
Urzadzenia nie odrzuca sniegu.	Pas napędowy slimakaj jest luźny lub uzskodzony.	Śląmiecne zatrzymać są z autoryzowanym dealer.
		Śląmiecne zatrzymać są z autoryzowanym dealer. w sprawie wymiary.pasa.
	Koryto odbiorcze zatkane sniegiem.	Śląmiecne zatrzymać są z autoryzowanym dealer.
		Śląmiecne zatrzymać są z autoryzowanym dealer. w sprawie wymiary.
	Obcy obiekt utkną w silmaku.	Śląmiecne zatrzymać są z autoryzowanym dealer.
		Śląmiecne zatrzymać są z autoryzowanym dealer. w sprawie wymiary.
	Gumowy silmak jest zuzyty lub uzskodzony.	Śląmiecne zatrzymać są z autoryzowanym dealer. w sprawie wymiary.

OGRANICZONA GWARANCJA

Briggs & Stratton gwarantuje, że we wskazanym poniżej okresie gwarancji dokona nieodpłatnej naprawy lub wymiany dowolnej części obciążonej wadami materiałowymi, wadami wykonania lub obydwoma rodzajami wad. Opłaty za transport produktu przekazanego do naprawy lub wymiany w ramach niniejszej gwarancji ponosi nabywca. Gwarancja jest ważna przez okres podany poniżej i podlega warunkom określonym poniżej. Aby skorzystać z obsługi gwarancyjnej, należy wyszukać najbliższy autoryzowany punkt serwisowy na mapie dostępnej w witrynie www.murray.com. Nabywca musi zwrócić się do autoryzowanego punktu serwisowego, a następnie udostępnić mu produkt do kontroli i sprawdzenia.

Nie udziela się żadnej wyraźnej gwarancji. Obowiązywanie gwarancji dorozumianych, w tym m.in. gwarancji wartości handlowej i przydatności do określonego celu, jest ograniczone do jednego roku od daty zakupu lub w zakresie dopuszczonym przez prawo. Wyłącza się odpowiedzialność z tytułu wszelkich innych gwarancji dorozumianych. Odpowiedzialność z tytułu szkód ubocznych i wynikowych wyłącza się w zakresie dopuszczonym przez prawo. W niektórych stanach i krajach ograniczenia okresu obowiązywania gwarancji dorozumianej i wykluczenia lub ograniczenia odpowiedzialności z tytułu szkód ubocznych i wynikowych jest niedozwolone, więc powyższe ograniczenia i wyłączenia odpowiedzialności mogą nie mieć zastosowania wobec niektórych użytkowników. Niniejsza gwarancja nadaje użytkownikowi określone prawa. Użytkownikowi mogą również przysługiwać inne prawa, uzależnione od stanu lub kraju.

OKRES OBOWIĄZYWANIA GWARANCJI

Pozycja Zastosowanie konsumenckie Zastosowanie komercyjne

Urządzenie 2 lata 90 dni

Silnik* 2 lata 90 dni

Akumulator 1 rok 1 rok

• Dotyczy wyłącznie silników Briggs & Stratton. Silniki producentów innych niż Briggs & Stratton są objęte gwarancją ich odpowiedniego producenta. Podzespoły powiązane z emisją zanieczyszczeń są objęte gwarancją dotyczącą emisji.

** W Australii nasze produkty są objęte gwarancjami, których zgodnie z australijskim prawem konsumenckim nie można wyłączyć. Użytkownikom przysługuje wymiana urządzenia lub zwrot pieniędzy w razie poważnej awarii oraz odszkodowanie z tytułu wszelkich innych dających się przewidzieć strat i szkód. Użytkownikom przysługuje również prawo do naprawy lub wymiany towaru, jeśli jakość towaru jest nieakceptowalna.

Okres obowiązywania gwarancji rozpoczyna się w dniu zakupu produktu przez pierwszego klienta detalicznego lub komercyjnego użytkownika końcowego. Gwarancja obowiązuje przez okres wskazany w tabeli powyżej. "Zastosowanie konsumenckie" oznacza użytkowanie we własnym gospodarstwie domowym na prywatne potrzeby klienta detalicznego. "Zastosowanie komercyjne" oznacza wszystkie inne sposoby użytkowania, m.in. dla celów komercyjnych, generowania przychodu i wypożyczania. Wykorzystanie produktu do celów komercyjnych powoduje, że dla potrzeb niniejszej gwarancji będzie odtąd uważany za produkt o zastosowaniu komercyjnym.

Uzyskanie gwarancji na produkty Briggs & Stratton nie wymaga rejestracji gwarancji. Należy zachować dowód zakupu. Jeśli klient zwróci się o obsługę gwarancyjną nie przedstawiając dowodu z datą pierwotnego zakupu, okres gwarancji zostanie określony na podstawie daty produkcji.

INFORMACJE DOTYCZĄCE GWARANCJI

Dziękujemy za zwrócenie się do nas w sprawie naprawy gwarancyjnej i przepraszamy za niedogodności. Obsługę gwarancyjną zapewniają wyłącznie autoryzowane punkty serwisowe Murray. Większość napraw gwarancyjnych jest wykonywana rutynowo, ale niektóre wnioski gwarancyjne mogą być nieuprawnione. Gwarancja obejmuje wyłącznie wady materiałowe i wady wykonania. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem i użytkowaniem niezgodnym z przeznaczeniem, niewłaściwą konserwacją i naprawą, normalnym zużyciem, ani zastosowaniem zanieczyszczonego lub nieodpowiedniego paliwa.

Niewłaściwe użytkowanie i użytkowanie niezgodne z przeznaczeniem - Właściwy sposób eksploatacji urządzenia zgodnie z jego przeznaczeniem opisano w Instrukcji obsługi. Użytkowanie produktu w sposób inny niż opisany w Instrukcji obsługi i użytkowanie produktu uszkodzonego powoduje unieważnienie gwarancji. Gwarancja zostaje unieważniona, jeśli numer seryjny produktu został usunięty, produkt został w jakikolwiek sposób zmieniony lub zmodyfikowany, albo wykazuje ślady użytkowania niezgodnego z przeznaczeniem, np. wskutek uderzenia, działania wody lub korozji chemicznej.

Niewłaściwa konserwacja lub naprawa — Produkt musi być konserwowany zgodnie z procedurami i harmonogramami podanymi w Instrukcji obsługi oraz serwisowany i naprawiany z wykorzystaniem oryginalnych części firmy Briggs & Stratton lub ich odpowiedników. Gwarancja nie obejmuje szkód powstałych w wyniku braku konserwacji lub zastosowania nieoryginalnych części.

Normalne zużycie - Podobnie jak wszystkie urządzenia mechaniczne, urządzenie to podlega zużyciu nawet przy właściwej konserwacji. Gwarancja nie obejmuje napraw, jeśli okres żywotności urządzenia lub jego części upłynął wskutek normalnej eksploatacji. Gwarancja nie obejmuje elementów podlegających wyeksploatowaniu i zużyciu, np. filtrów, pasów, ostrzy tnących i okładzin hamulcowych (z wyjątkiem okładzin hamulcowych silnika), jeśli ulegną one wyłącznie naturalnemu zużyciu, o ile przyczyną zużycia nie są wady materiałowe lub wady wykonania.

Przeterminowane paliwo - Dla prawidłowego działania produktu wymagane jest nieprzeterminowane paliwo, spełniające kryteria wyszczególnione w Instrukcji obsługi. Gwarancja nie obejmuje szkód powstałych w wyniku zastosowania przeterminowanego paliwa (wycieki i zapachy, zatkane przewody paliwowe, blokujące się zawory itp.).

Pozostałe wyłączenia gwarancyjne - Niniejsza gwarancja nie obejmuje uszkodzeń wskutek wypadku, nieprawidłowego użytkowania, modyfikacji, przeróbek, niewłaściwej konserwacji, zamarznięcia lub zniszczenia chemicznego. Zatyczki i akcesoria, które nie znajdowały się w oryginalnym opakowaniu produktu, również nie są objęte gwarancją. Z zakresu obowiązywania gwarancji wyłączone są również urządzenia używane jako główne źródło zasilania zamiast zasilania sieciowego i sprzęt do podtrzymywania życia. Gwarancja nie obejmuje także awarii będących wynikiem zdarzeń losowych i działania siły wyższej, na które producent nie ma wpływu.

SILNIK:

Marka Briggs & Stratton

Model serii

Maksymalny moment obrotowy* 8,00 T.P. przy 3060 obr/min.

Typ

Pojemność skokowa silnika 205 cm

Kład rozruchowy

Alternator

Pojemność miski olejowej 0,59 L (20 oz)

Olej silnikowy

Pojemność zbiornika paliwa Nylon 2,8 litra (3,0 kwarty)

Szczelina świecy zapłonowej i moment obrotowy

System zapłonu

ŚLIMAK/WIRNIK:

Szerokość przyświtu

Wysokość zbierania

Średnica ślimaka/wirnika

Liczba łopat wirnika

KORYTO:

Deflektor koryta

Obroty koryta

UKŁAD NAPĘDOWY:

Rodzaj napędu

Prędkości jezdne

Rozmiar opon

Snow

SeriesTM

Uruchamianie szarpięciem i zdalne, 230V - elektryczne, bez linki

Pakiet

Brak

pc

Syntetyczny

5W30

0,76 mm (0,030 cala) 20 Nm (180 funtocala)

System zaplonu ze swieca zaplonowa spelnia wymagania normy kanadyjskiej ICES-002.

Reczny

Obró ręczny - 200°

Slimak -napedzany

Niedot.

20,3 cm x 5,1 cm (8,0 x 2,0 cala)

Moc znamionowa. Maksymalna moc znamionowa poszczególnych modeli silników benzynowych jest podawana zgodnie z przypisami J1940 (Small Engine Power & Torque Rating Procedure) ustalonymi przy SAE (Society of Automotive Engineers), a moc znamionowa została uzyskana i skorygowana zgodnie z wymaganiami SAE J1995 (Aktualizacja 2002-05). Wartość momentu obrotowego została określona przy 3060 obr./min; wartość koni mechanicznych została obliczona przy 3600 obr./min. Krzywą mocy brutto można zobaczyć na stronie www.BRIGGSandSTRATTON.com. Wartość mocy netto uzyskano podczas mierzenia z zainstalowanym wydechem i filtrem powietrza, podczas gdy maksymalna wartość mocy silnika uzyskano bez tych elementów. Rzeczywista maksymalna moc silnika będzie wyższa od wartości mocy netto silnika i wpływ na to mają, między innymi, zewnętrzne warunki eksploatacji oraz różnice jednostkowe pomiędzy poszczególnymi silnikami. Przy tak szerokim asortymencie produktów, w których silniki są montowane, w konkretnym urządzeniu silnik benzynowy może nie uzyskać maksymalnej mocy znamionowej. Takie zróżnicowanie jest skutkiem działania wielu czynników, w tym między innymi elementów silnika (filtr powietrza, wydech, poziom naładowania akumulatora, chłodzenia, gaźnik, pompa paliwowa itd.), ograniczeń dotyczących stosowania, zewnętrznych warunków eksploatacji (temperatura, wilgotność, wysokość) oraz indywidualnych różnic pomiędzy silnikami. Z powodu ograniczeń produkcyjnych i pojemności silników, dla tej serii firma Briggs & Stratton może zamontować silnik o wyższej mocy znamionowej.

Spis treści

Ilustr. 2 Zasady bezpieczeństwa podczas eksploatacji. Opis charakterystyk przyrządów sterowania 12 Eksploatacja 13 Konserwacja techniczna 17 Przechowywanie 19 Poszukiwanie i usuwanie niesprawności 20 Gwarancja 21 Dane techniczne 22

Informacje ogólne

Dziękujemy za zakup wysokiej jakości odśnieżarki MURRAY. Cieszymy się, że zaufali Państwo renomie naszej marki. Przy warunkach eksploatacji i technicznego obsługiwania zgodnie z wskazaniami, podanymi w tym podręczniku, to urządzenie firmy Murray będzie niezawodnie pracować przez długie lata.

W tym podręczniku zawarte jest opisanie zagrożeń i ryzyk, które mogą powstać w procesie eksploatacji odśnieżarki, a także podane są odpowiednie zasady techniki bezpieczeństwa. Odśnieżarka przeznaczona jest tylko do usuwania śniegu i nie powinna być używana w żadnych innych celach. Przed uruchomieniem lub eksploatacją tego urządzenia należy uważnie i w całości zapoznać się i zrozumieć wszystkie podane wskazania.

Zachowaj te instrukcje do przyszłego użytku.

Identyfikacyjne naklejki

A. Identyfikacyjny numer producenta B. Seria numer producenta C. Nazwa i adres producenta D. Maksymalna prędkość obrotowa silnika w obrotach na minutę E. Moc znamionowa w kilowatach F. Masa maszyny w kilogramach G. Oznaczenie zgodności z normami CE H. Data produkcji

I. Gwarantowana moc akustyczna w decybelach

Informacje o produkcie

W przypadku kontaktu z oficjalnym dealerem w sprawie części zamiennych, serwisowania lub informacji, należy podać te numery.

Wpisz nazwę swojego modelu/serii, numer identyfikacyjny producenta, numer seryjny silnika w miejscu specjalnie przeznaczonym do szybkiego dostępu.
