169621100 - Lumilinko MURRAY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lumilinko
Merkki	Murray
Malli	169621100
Puhdistusleveys	55,9 cm (22,0 tuumaa)
Sisäänottokorkeus	32,0 cm (12,6 tuumaa)
Ruuvin/impulsorin halkaisija	25,4 cm (10,0 tuumaa)
Impulsorin siipien lukumäärä	2
Poistokourun kierto	Manuaalinen 200°
Ohjain	Manuaalinen
Käyttötyyppi	Ruuvikäyttöinen
Pyörien mitat	20,3 x 5,1 cm (8,0 x 2,0 tuumaa)
Moottori	Briggs & Stratton, 4-tahti
Iskutilavuus	205 cm³ (12,48 kuutiotuumaa)
Vääntömomentti	8,00 ft·lb @ 3 060 rpm
Käynnistys	Manuaalinen käynnistysnarulla ja sähkökäynnistin 230 V
Moottoriöljyn kapasiteetti	0,59 L (20 oz)
Suositeltu moottoriöljy	Synteettinen 5W30
Polttoainesäiliön tilavuus	2,8 L (nylon)
Sytytystulpan elektrodiväli	0,76 mm (0,030 tuumaa)
Koneen takuu (yksityiskäyttö)	2 vuotta
Koneen takuu (kaupallinen käyttö)	90 päivää

Usein kysytyt kysymykset - 169621100 MURRAY

Kuinka lumilinko käynnistetään?

Varmista, että moottorissa on öljyä ja polttoainesäiliö on täynnä. Aseta virtalukko ja käännä se ON-asentoon. Jos moottori on kylmä, käännä rikastin kiinni-asentoon. Paina sytytyslaitetta kahdesti. Vedä hitaasti käynnistysnarusta, kunnes vastus tuntuu, vedä sitten nopeasti. Sähkökäynnistyksessä kytke jatkojohto ensin koneeseen ja sitten seinäpistorasiaan, ja paina käynnistyspainiketta.

Mitä öljyä käytetään ja miten tarkistaa taso?

Käytä korkealaatuista synteettistä 5W30-moottoriöljyä, joka on luokiteltu SF, SH, SJ, SL tai korkeampi. Tarkista taso poistamalla öljytikku, pyyhi se, aseta se paikalleen kiertämättä, poista ja lue taso. Lisää öljyä FULL-merkkiin asti tarvittaessa. Älä täytä yli.

Kuinka poistokouru avataan tukoksesta?

VAARA: Älä koskaan laita käsiä kouruun. Pysäytä moottori välittömästi, odota 10 sekuntia, että impulsori pysähtyy, käytä sitten puhdistustyökalua (kuten tikku) lumen tai roskien poistamiseen. Älä koskaan käytä käsiäsi.

Kuinka poistokourun suuntaa ja ohjainta säädetään?

Suuntaa kourua tarttumalla kahvaan ja kääntämällä sitä manuaalisesti 200°. Säädä heittokorkeutta löysäämällä ohjaimen siipimutteri, kallistamalla ohjainta ylös tai alas, ja kiristä sitten.

Mitä polttoainetta käytetään?

Käytä puhdasta, tuoretta lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 87 (91 RON). Bensiini, jossa on enintään 10 % etanolia (E10), on hyväksyttävää. Älä käytä E85:tä tai öljyyn sekoitettua polttoainetta.

Kuinka moottoria huolletaan säännöllisesti?

Tarkista öljytaso ennen jokaista käyttöä. Vaihda öljy ensimmäisen 5 tunnin jälkeen, sitten 50 tunnin välein tai vuosittain. Vaihda sytytystulppa vuosittain. Puhdista äänenvaimennin ja tarkista kiinnitykset.

Kuinka ruuvin kaapeli säädetään, jos se ei pyöri oikein?

Pysäytä moottori ja poista avain. Liu'uta kaapelin vaippaa paljastaaksesi säätösilmukat. Siirrä kaapelin Z-pää eri silmukkaan lisätäksesi tai vähentääksesi kireyttä. Varmista, että kaapelissa on hieman löysää, kun kytkin on vapautettuna.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että avain on ON-asennossa, säiliössä on polttoainetta, rikastin on kiinni (kylmä moottori) ja olet sytyttänyt kaksi kertaa. Jos moottori on hukkunut, käännä rikastin auki-asentoon ja yritä käynnistää. Tarkista sytytystulppa ja johto.

Kuinka lumilinko säilytetään kauden jälkeen?

Tyhjennä moottoriöljy moottorin ollessa vielä lämmin. Lisää polttoaineen stabilisaattoria ja käytä moottoria 2 minuuttia. Puhdista kone kokonaan, voitele voitelupisteet, kiristä kaikki kiinnittimet. Säilytä sisätiloissa ja peitä.

Mikä on takuun kesto?

Yksityiskäytössä koneen takuu on 2 vuotta, moottorin takuu 2 vuotta ja akun takuu 1 vuosi. Kaupallisessa käytössä koneen ja moottorin takuu on 90 päivää, akun takuu 1 vuosi. Säilytä ostokuitti.

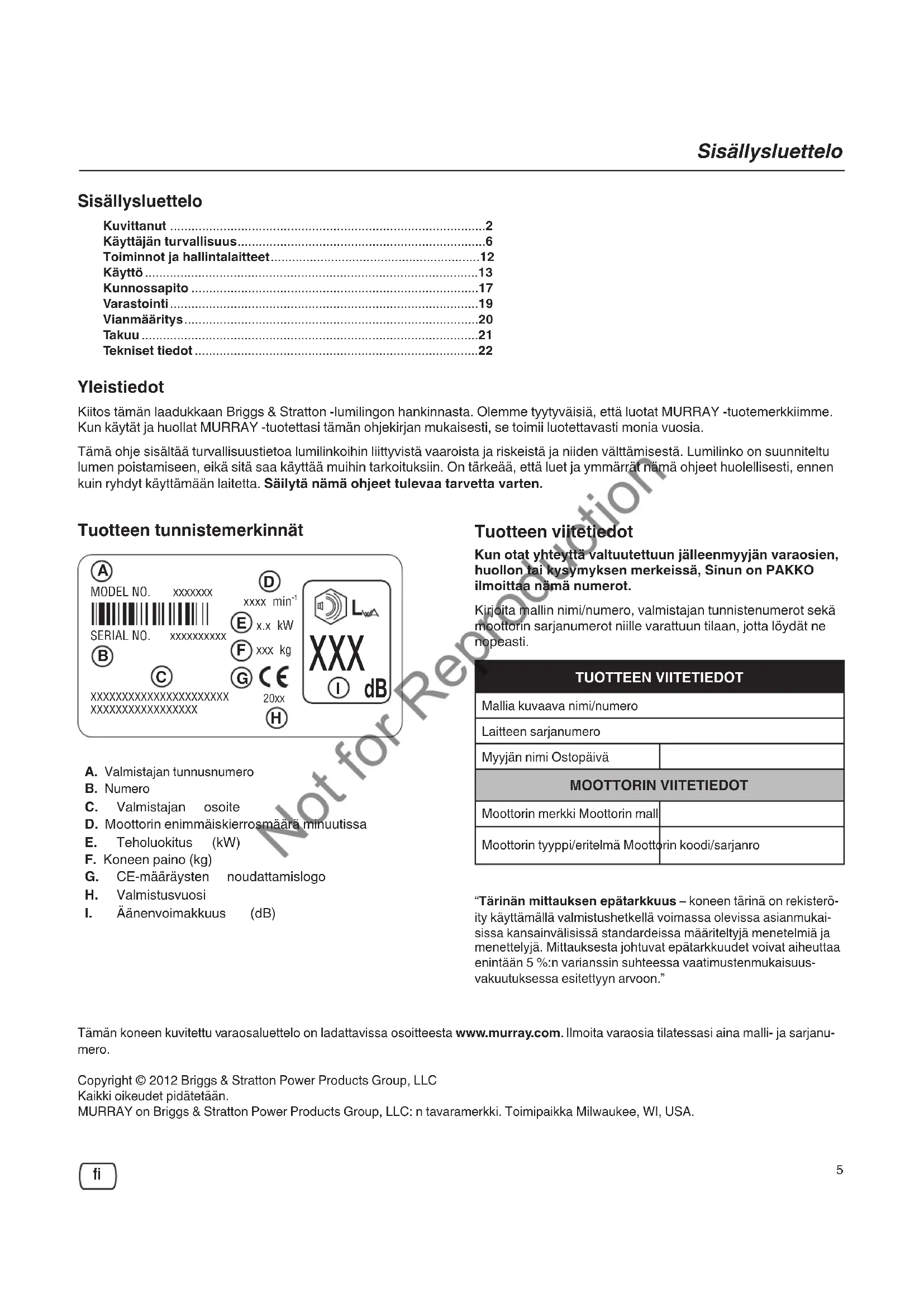

KÄYTTÖOHJE 169621100 MURRAY

Kuvittanut 2 Käyttäjän turvallisuus 6 Toiminnot ja hallintalaitteet 12 Käyttö 13 Kunnossapito 17 Varastointi 19 Vianmääritys 20 Takuu 21 Tekniset tiedot 22

Yleistiedot

Kiitos tämän laadukkaan Briggs & Stratton -lumilingon hankinnasta. Olemme tyytyväisiä, että luotat MURRAY -tuotemerkkiimme. Kun käytät ja huollat MURRAY -tuotettasi tämän ohjekirjan mukaisesti, se toimii luotettavasti monia vuosia.

Tämä ohje sisältää turvallisuustietoa lumilinkoihin liittyvistä vaaroista ja riskeistä ja niiden välttämisestä. Lumilinko on suunniteltu lumen poistamiseen, eikä sitä saa käyttää muihin tarkoituksiin. On tärkeää, että luet ja ymmärrät nämä ohjeet huolellisesti, ennen kuin ryhdyt käyttämään laitetta. Säilytä nämä ohjeet tulevaa tarvetta varten.

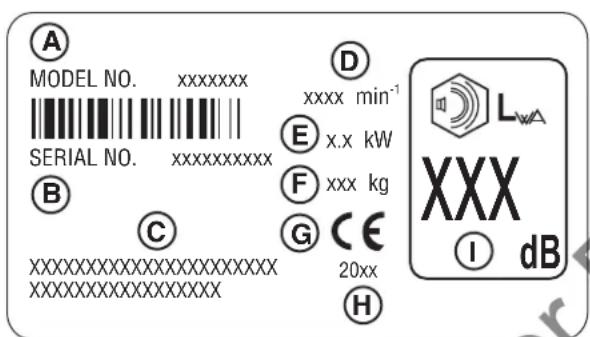

Tuotteen tunnistemerkinnät

A. Valmistajan tunnusnumero B. Numero C. Valmistajan osoite D. Moottorin enimmäiskierrosmäärä minuutissa E. Teholuokitus (kW) F. Koneen paino (kg) G. CE-määräysten noudattamislogo H. Valmistusvuosi I. Äänenvoimakkuus (dB)

Tuotteen viitetiedot

Kun otat yhteyttä valtuutettuun jälleenmyyjään varaosien, huollon tai kysymyksen merkeissä, sinun on pakko ilmoittaa nämä numerot.

Kirjoita mallin nimi/numero, valmistajan tunnistenumerot sekä moottorin sarjanumerot niille varattuun tilaan, jotta löydät ne nopeasti.

TUOTTEEN VIITETIEDOT
Mallia kuvaava nimi/Numero
Laitteen sarjanumoero
Myyjän nimi Ostopäivä
MOOTTORIN VIITETIEDOT
Moottorin merkki Moottorin mall
Moottorin typpi/eritelmä Moottorin koodi/sarjanro

"Tärinän mittauksen epätarkkuus - koneen tärinä on rekisteröity käyttämällä valmistushetkellä voimassa olevissa asianmukaisissa kansainvälisissä standardeissa määriteltyjä menetelmiä ja menettelyjä. Mittauksesta johtuvat epätarkkuudet voivat aiheuttaa enintään 5 %:n varianssin suhteessa vaatimustenmukaisuusvakuutuksessa esitettyyn arvoon."

Tämän koneen kuvitettu varaosaluettelo on ladattavissa osoitteesta www.murray.com. Ilmoita varaosia tilatessasi aina malli- ja sarjanumero.

Kaikki oikeudet pidätetään.

MURRAY on Briggs & Stratton Power Products Group, LLC:n tavaramerkki. Toimipaikka Milwaukee, WI, USA.

Varoitusmerkit ja niiden selitykset Laitteessa olevat varoitusmerkit

	Lue käytöohjeesta käytö- ja turva- ohjeet.
	Sammuta moottori ja irrota avain ennen huoltoa tai korjausta.
	Sinkoutuvien esineiden vaara.
	Tulipalon vaara.
	Pyörivä syöttöruuvi / jäsenten irtoa- misvaara.
	Häkämyrkyksen vaara.
	Pysy riittävän etäällä.
	Sähköisku.
	Pyörivä puhallin / jäsenten irtoamis- vaara.
	Pidä lapset kaukana.
	Pyörivä puhallin / jäsenten irtoamis- vaara.
	Jäsenten irtoamisvaara - älä koske liikkuviin osiin.
	Kuumien pintojen vaara.

%	Päällä/pois -avainkytkin.
N	Käällä rikastin KIINNI-asentoon, kun käynnistät.
111	Käällä rikastin AUKi-asentoon, kun ajat.
2X	Paina pumpupainiketta 2 kertaa.
D	Kytke liitäntäjohto.
8	Käynnistät painamalla painiketta.
	Käynnistät painamalla painiketta.
	Heittotorven kääntö.
	Kylmä moottori.
	Kuuma moottori.

Varoitusmerkki ja varoitussanat

Varoitussymbolia ja varoitussanaa (VAARA, VAROITUS, HUOMAUTUS tai HUOMIO) käytetään osoittamaan mahdollisen vamman vakavuutta ja/tai koneen vahingoittumismahdollisuutta. Lisäksi varoitusmerkkiä voidaan käyttää osoittamaan vaaran tyyppiä.

VAARA tarkoittaa vaaraa, joka toteutuessaan johtaa kuolemaan tai vakavaan vammaan.

VAROITUS tarkoittaa vaaraa, joka toteutuessaan saattaa johtaa kuolemaan tai vakavaan vammaan.

HUOMAUTUS tarkoittaa vaaraa, joka toteutuessaan saattaa aiheuttaa lievän tai kohtalaisen vamman.

HUOMIO tarkoittaa tilannetta, jossa laite voi vahingoittua.

VAROITUS

Tietyt laitteen ja sen lisävarusteiden komponentit sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisääntymiseen liittyviä ongelmia. Pese kädet aina niiden käsittelyn jälkeen.

VAROITUS

Moottorin poistokaasu sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisääntymiseen liittyviä ongelmia.

VAROITUS

Käden osuminen linkousputken sisällä pyörivään siipirattaaseen on yleisin loukkaantumisen aiheuttaja lumilinkoja käytettäessä. Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

VAROITUS

Lue ennen lumilingon käyttöä kaikki laitteessa ja ohjekirjassa olevat ohjeet siten, että ymmärrät ne. Noudata näitä ohjeita.

Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Tutustu perusteellisesti ohjaimiin ja lumilingon oikeaan käyttöön. - Varmista, että olet harjoitellut riittävästi ennen lumilingon käyttöä. - Selvitä, miten laite pysäytetään ja ohjaimet kytketään nopeasti irti. - Älä anna kenenkään käyttää laitetta ilman asianmukaista ohjeistusta. Noudata aina ohjekirjan ohjeita, jos lumilinko varastoidaan pitkäksi aikaa. - Pidä turva- ja ohjemerkinnät kunnossa tai vaihda ne tarvittaessa uusiin. - Älä koskaan yritä tehdä laitteelle isoja korjauksia, ellet ole saanut siihen koulutusta. Lumilingon virheellinen huolto voi johtaa vaaralliseen toimintaan, laitteen vahingoittumiseen ja takuun raukeamiseen.

VAARA

Heittotorven sisällä on puhallin, joka heittää lunta ulos. Älä koskaan käytä käsiäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Sormet tarttuvat nopeasti puhaltimeen. Käytä aina puhdistustyökalua. Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoittumiseen erittäin vakavasti.

VAARA

Pidä kädet, jalat ja vaatteet kaukana pyörivistä osista. Pyörivät osat voivat osua tai vetää mukaansa käden, jalan, hiukset, vaatteet tai lisälaitteet.

Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoittumiseen erittäin vakavasti.

• Aina kun puhdistat, korjaat tai tarkastat lumilinkoa, varmista, että moottori on sammutettu, sytytystulppa irrotettu ja kaikki liikkuvat osat pysähtyneet.
• Älä pane käsiä tai jalkoja pyörivien osien lähelle tai alle. Pysy koko ajan poissa poistoaukolta.
• Älä koskaan käytä lumilinkoa ilman kunnollisia paikoilleen asetettuja ja toimivia suojaimia tai muita suojalaitteita.
• Älä koskaan jätä lumilinkoa vartioimatta, kun moottori on käynnissä. Kytke aina syöttöruuvi ja veto irti, sammuta moottori ja irrota avaimet.
• Pidä löysät vaatteet poissa lumilingon ja syöttöruuvin edestä. Kaulaliinat, lapaset, roikkuvat nyörit, löysät vaatteet ja housut tarttuvat helposti pyörivään laitteeseen, jolloin ruumiinjäsen irtoaa. Sido pitkät hiukset ja riisu korut.
• Käytä konetta useita minuutteja lumen poistamisen jälkeen, jotta kerääjä/puhallin ei jäädy. Kytke virta pois kerääjästä/puhaltimesta, kun lumilinkoa kuljetetaan tai se ei ole käytössä.

VAROITUS

Syöttöruuvi voi imeä lumen mukaan esineitä, jotka lentävät ulos heittotorvesta. Älä koskaan suuntaa lumisuihkua läsnäolijoihin äläkä päästä ketään lumilingon eteen. Tämän ohjekirjan turvaohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen.

• Käytä aina työskentelyn, säädön tai korjauksen aikana suojalaseja tai silmäsuojaimia.
• Pidä aina mielessä, mihin suuntaan lumi sinkoutuu laitteesta. Lähellä olevat jalankulkijat, lemmikit tai omaisuus voivat saada vahinkoja sinkoutuvista esineistä.
• Muista ympäristö käyttäessäsi lumilinkoa. Esimerkiksi soran, ovimattojen, sanomalehtien, lelujen ja lumen alla olevien kivien yli ajettaessa ne voivat lentää torvesta tai tukkia syöttöruuvin.
• Noudata erityistä varovaisuutta työskennellessäsi sorapäällysteisillä ajo-, kävely- tai maanteillä tai ylittäessäsi soratien.
• Säädä keraajan rungon korkeus siten, että se on irti sora- tai murskepinnasta.
• Älä koskaan käytä lumilinkoa lähellä lasiseiniä, autoja, ikkuna-aukkoja, alamäkiä ja vastaavia, ellei heittotorven poistokulma ole oikein säädetty. Tutustu ensin alueeseen, jolla aiot käyttää lumilinkoa. Merkitse kävely- ja ajoteiden rajat.

VAROITUS

Järkyttäviä onnettomuuksia voi tapahtua, jos käyttäjä ei ole varautunut lasten läsnäoloon. Lapset ovat usein kiinnostuneita laitteesta ja sen toiminnasta. Älä koskaan oleta, että lapset pysyvät siinä, missä viimeksi näit heidät.

• Pidä lapset poissa käyttöalueelta. Lapset ovat usein kiinnostuneita koneista. Muista seurata kaikkia läsnäolijoita.
• Ole varuillasi ja muuta suuntaa, jos lapsia tulee alueelle.
• Älä koskaan anna lasten käyttää laitetta.
• Ole erityisen huolellinen, kun lähestyt kuolleita kulmia, pensaita, puita tai muita kohteita, jotka saattavat peittää näkyvyyden. Näkymättömissä voi olla lapsia.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Sen hengittäminen voi aiheuttaa pahoinvointia, pyörtymisen ja lopulta kuoleman.

• Moottorin saa käynnistää ja sitä saa käyttää vain ulkotiloissa.
• Älä käytä moottoria sisätiloissa, edes ovet ja ikkunat auki.

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Käsittele polttoainetta erityisen varovasti.

Näiden turvallisuutta koskevien ohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai räjähdyksen, joka voi johtaa vakaviin palovammoihin tai kuolemaan.

KUN LISÄÄT POLTTOAINETTA SÄILIÖÖN

• Sammuta laite ja anna sen jäähtyä vähintään 2 minuutin ajan, ennen kuin avaat polttoainesäiliön korkin ja lisäät polttoainetta. Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.
• Älä täytä liikaa. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.
• Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa. Käytä hyväksyttyä polttoainesäiliötä.
• Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.

KUN KÄYNNISTÄT MOOTTORIA

• Varmista, että sytytystulppa, äänenvaimennin, polttoainekorkki ja ilmanpuhdistin ovat paikoillaan ja kiinnitettyinä (jos laitteessa sellaisia on).
• Äläkä yritä käynnistää moottoria sytytystulppa irrotettuna.
• Jos polttoainetta on läikkynyt maahan, älä yritä käynnistää moottoria, vaan siirrä laite pois roiskealueelta ja vältä sytytyslähteitä, kunnes polttoainehöyryt ovat haihtuneet.
• Älä ruiskuta moottoriin liikaa polttoainetta. Noudata tässä ohjekirjassa annettuja moottorin käynnistysohjeita.
• Jos moottorissa on liikaa polttoainetta, aseta (mahdollinen) rikastin AUKI/AJO-asentoon, siirrä (mahdollinen) kaasu NOPEA-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

KUN KÄYTÄT LAITETTA

• Älä kallista lumilinkoa sellaiseen kulmaan, jossa polttoainetta vuotaa ulos.
• Älä sammuta moottoria käyttämällä rikastinta.
• Älä koskaan käytä moottoria, jos ilmanpuhdistimen asennelma tai ilmanpuhdistin on irrotettu (ja laitteessa sellainen on).

KUN VAIHDAT ÖLJYÄ

• Jos haluat tyhjentää öljyn öljyntäyttöputken kautta, polttoainesäiliön on oltava tyhjä. Muussa tapauksessa polttoaine voi aiheuttaa valuessaan tulipalon tai räjähdyksen.

KUN KULJETAT LAITETTA

Kuljeta laitetta polttoainesäiliö TYHJÄNÄ tai polttoaineen sulkuventtiili KIINNI.

KUN SÄILYTÄT POLTTOAINETTA JA LAITETTA, JOSSA ON POLTTOAINETTA

Säilytä kaukana uuneista, kiukaista, lämmityskattiloista tai muista laitteista, joissa on sytytysliekkejä tai muita sytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

VAROITUS
	Lumilingon turvallinen käytö edellyttäa moot- torin asianmukaista hoitoa ja huoltoa.
· Kytke irti kaikki kytkimet ja siirrä vapaalle ennen mootorin käynnistämistä. · Anna mootorin olla ulkolämpötilassa lämpötilan tasaantumiseksi ennen lumen puhdistuksen aloittamista. · Käytä sähkökäytöisissä tai sähkökäynisteisissä lumilingoissa maadoitettua pistoketta.

VAROITUS
	Mogttorin käynnistyksessä syntyy kipinoitä. Kipinoiti voi sytyttaa lähistöllä sijaitsevan palavan kaasun. Tuloksena voi olla räjähdys ja tulipalo.
·Jos käytövalueella on maa- tai nestecaasuvuoto,alandä käynnistä moottoria. ·Alä käytä paineistettuja käynnistysapunesteitä, koska niiden hóryrt syttyvät herkästi.

VAROITUS
	Moottorin käydessa syntyy lampaö. Moottorin osat, erityisesti vaimennin, tulevat erittäin kuumiksi. Näiden turvaohjeden laiminlyönti voi johtaa vakaviin palovammoihin näihin osiin kosketet-taessa.
Älä koskaan koske kuumaan moottoriin tai vaimentimeen. Anna vaimentimen, moottorin, sylinterin ja jäähydtyssripojen jäähtyä ennen nihinn koskemista. Poista roskat vaimentimen ja sylinterin läheltä. Asenna kipinäsoja ja varmista sen toimintakuntoisuus, ennen kuin käytät laitetta metsä-, pensas- tai ruohopeitteisellä alueella. Kalifornian luonnonvaralain 4442 §:n mukaan on kiellettyä käyttaa tai ajaa laitetta metsä-, pensas- tai ruohopeitteisellä maalla tai sellaisen lähellä, ellepakojärestelmaän ole asennettu 4442 §:n mukaista toimintakutoista kipinäsojuaa. Muissa osavaltioissa tai littovaltion alueella voi olla voivassa samanlaisia lakeja. Ota yhteys alkuperäisen laitteen valmistajaan, jällenmyjään tai vähittäiskauppiaaseen saadaksesi talle moottorille suunniteltuun pakokaasujärestelmään sopivan kipinänsammuttimen.
	Tätä lumilinkoa on huollettava oikein, jotta se toimii turvallisesti ja tehokkaasti. Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
·Kun huollat tai korjaat lumilinkoa, sammuta moottori, irrota sytytstulpan johto ja vie johto kauas sytytstulpasta, jottei kukaan käynistä moottoria vahingossa. ·Tarkista usein, että murtopultit ja muut pultit ovat oikeassa tiukkuudessa. ·Pidä mutterit ja pultit tiukalla ja pidä lumilinko hyvässä kunnossa. ·Alä koskaan kajoa turvalaitteisiin. Tarkista säännöllisesti, että turvalaitteet toimiv oikein ja tee tarvittavat korjaukset, jos ne eivät toimi oikein. ·Osat ovat kuluvia, vauroituvia ja käytössä heikkeneviä. Tarkista ne usein ja vaihda tarvittaessa valmistajan suosittelemiin osii. ·Tarkista laitteen toiminta usein. Säädä ja huolla turvittavalla tavalla. ·Käytä korjauksiin ainoastaan tehtaan hyväksymiä varaosia tai vastaavia osia. ·Noudata aina kaikissa asetuksissa ja säädöissä tehtaan ohjearvoja. ·Käytä ainoastaan tehtaan hyväksymiä tai vastaavia lisälaitteita ja varusteita (pyörien korkeus, vastapainot, hytti). ·Alä koskaan rytä tehdä säätõjä moottorin käydessä (paitsi valmistajan erityisesti niin susositellessa).

VAROITUS
	Tämä lumilinko on yhtä turvallinen kuin käytäjansä. Väärin käytetynä tai virheellisesti huollettuna se voi olla vaarallinen. Muista, etta olet vastuussa omasta ja muiden turvallisuud-esta.
	Älä päästä työskentelyvalueelle ketaän, alä etenkään pienia lapsia tai kotieläimiä.Tutki lumilingon työskentelyvalue perusteellisesti. Poista kaikki ovimatot, kelkat, lumilaudat, johdot ja muut vierasesineet.Alä käytä lumilinkoa ilman sopivaa talvivaatetusta.Käytä jalkineita, jotka parantavat pitoa liukkailla pinnoilla.Opettele varomaan liukastumista ja kaatumista, erityisesti peruuttaaessasi.Alä koskaan käytä lumilinkoa, allei nakyvyys tai valaistus ole hyvä. Varmista aina jalansijasi ja pidä luja ote kahvoista.Alä käytä lumilinkoa mäessä poikttain. Noudata aärimmäistä varovaisuuttaa vailtaessasi suuntaa rinteissä. Alä yritä puhdistaa jyrkkiä rinteitä.Alä ylikuormita latitetta yrittāmällä puhdistaa lunta liian nopeasti.Alä koskaan käytä laitetta suurella nopeudella liukkailla pinnoilla. Katso lumilingon taakse ja noudata huolellisuuttä peruuttaaessasi.Alä käytä lumilinkoa maanpinnan ylöpuolella, kuten asuintalojen tai autotallien katoilla, räystäden pääillä tai muussa vastaavissa rakenteissä.Näden käytäjten tulisi arvioida kykynsä käyttaa lumilinkoa tarpeeksä turvallisesti suojellakseen itseaan ja muita onnettomouksilta.Lumilinko on tarkoitettu ainoastaan lumen poistamseen. Alä käytä sitä mihinkään muuhun tarkoitukseen.Alä kuljeta matkustajia.Jos vierasesine iskeytyy laitteeseen, sammuta moottori, kytke irti sähkömoottorien johto ja tarkasta huolellisesti, ettei lumilingossa ole vaurioita. Korjaa vauriot ennen uudelleen käynnistämästa ja lumilingon käytöä.Jos lumilinko tärise poikkeavasti, sammuta moottori. Tärinä varoittaayleensä ongelmasta. Ota tarvittaessa yhteyttä valtuutettuun jälleenmyyyään korjausta varten.Sähkökaynnisteisillä moottoreilla varustettuken laitteiden sähköjohto on irrotettava pistorasiasta moottorin käynnistytyä.

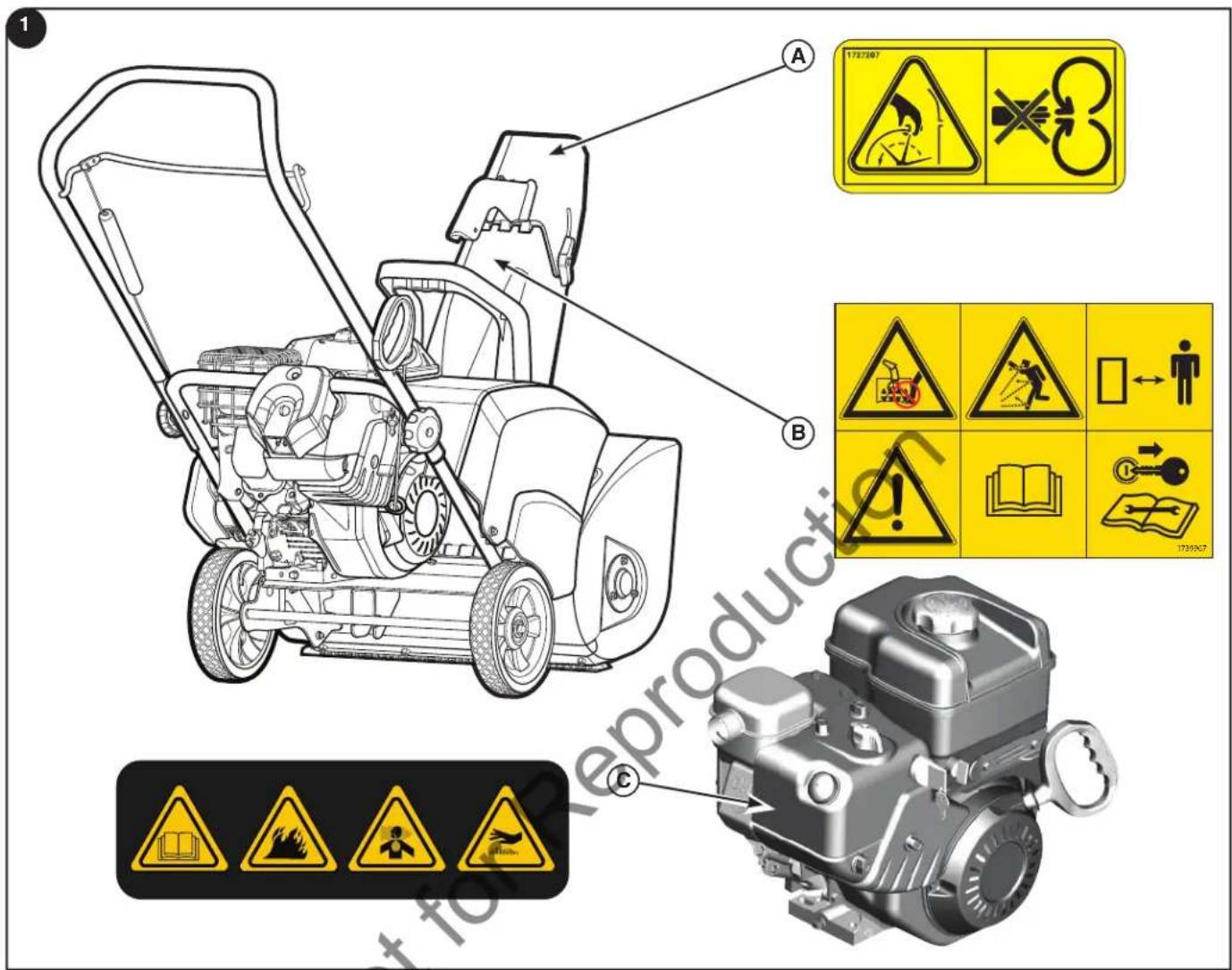

Turvallisuustarrat

Ennen kuin käytät lumilinkoa, lue siinä olevat turvatarra. Huomautukset ja varoitukset on tehty sinun turvallisuutesi vuoksi. Vältät henkilö- ja laitevahingot, kun ymmärrät kaikki turvatarra ja noudatat niitä.

Jos turvatarra kuluu tai vahingoittuu eikä siitä saa enää selvää, tilaa uudet tarrat paikalliselta kauppiaaltasi.

A - Osa nro 1727207 Heittotorven turvatarra B - Osa nro 1739967 Syöttöruuvin turvatarra C - Osa nro. 276925 Moottorin turvatarra

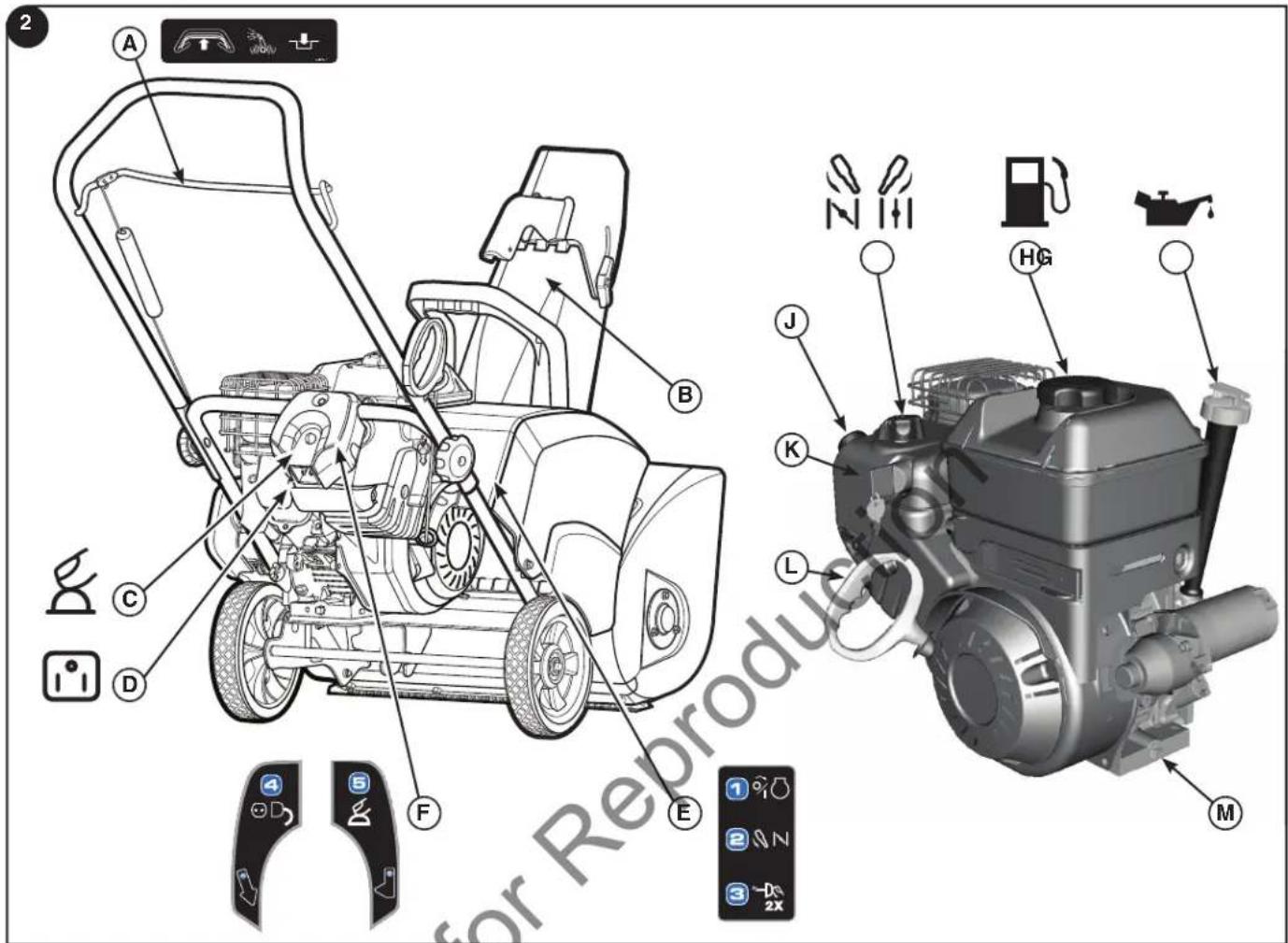

Lumilingon ohjaimet ja käyttöohjetarrat (kuva 2)

A - Syöttöruuvin ohjaus B - Lumisuihkun ohjausvipu C - Sähkökäynnistimen painike D - Sähköjohdon liitäntä E - Käynnistysohjetarra/ vaiheet 1-3 F - Käynnistysohjetarra / vaiheet 4 ja 5

Moottorin hallintalaitteet

G - Rikastimen saatunuppi H - Polttoainesäiliö ja korkki

Öljyntäyttökorkki (jatkettu mittatikku)

J - Pumppupainike K - PÄÄLLÄ/POIS- tai Paina/vedä-avain (varustetason mukaan) L - Narukäynnistimen kahva M - Öljyn tyhjennys

VAROITUS

Lumilingon käyttäminen voi aiheuttaa vierasesineen lentämisen silmään, mistä voi aiheutua vakavia silmävammoja. Ota käyttöön suojalasit tai silmäsuojaimet, ennen kuin ryhdyt käyttämään lumilinkoa.

Öljyn tarkistus tai lisäys

HUOMIO: Moottori lähetetään tehtaalta ilman öljyä. Varmista ennen moottorin käynnistämistä, että lisäät öljyä tämän ohjekirjan ohjeiden mukaan. Jos käynnistät moottorin ilman öljyä, se vahingoittuu, eikä sitä voi enää korjata. Takuu ei korvaa sitä.

1. Varmista, että laite on tasaisella alustalla. Käytä laadukasta pesevää öljyä, jonka luokitus on "SG, SH, SJ, SL tai parempi". Synteettinen 5W30-moottoriöljy sopii kaikkiin lämpötiloihin. ÄLÄ sekoita öljyä ja bensiiniä. Katso öljysuositukset kaaviosta.
2. Poista öljyntäyttökorkki/mittatikku (A, kuva 3) ja pyyhi se puhtaalla kankaalla.
3. Työnnä öljyntäyttökorkki/mittatikku paikalleen ja kiristä kiertämällä myötäpäivään.
4. Irrota öljyntäyttökorkki/mittatikku ja tarkista öljy.
5. Lisää öljyä tarvittaessa, kunnes sen taso saavuttaa täyttökorkin/mittatikun TÄYSI-merkin. (FULL) Älä täytä liikaa.
6. Kiristä öljyntäyttökorkki/mittatikku tiukkaan.

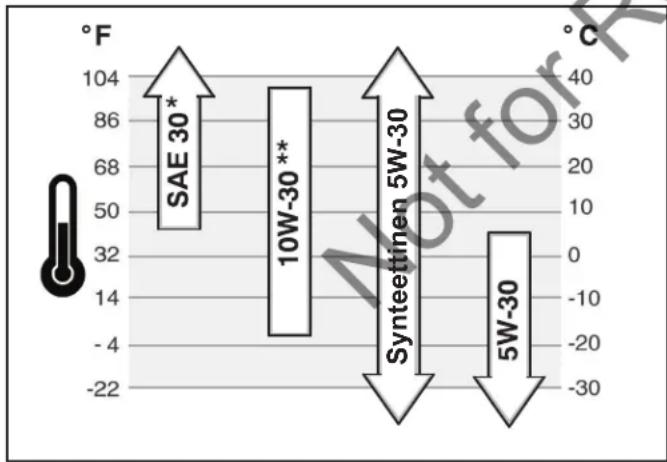

• Alle 4 °C:n (40 °F) lämpötilassa SAE 30 -öljy hankaloittaa käynnistystä. ** Yli 27 °C:n (80 °F) lämpötilassa 10W-30-öljyn kulutus voi lisääntyä. Tarkista öljymäärä tavanomaista useammin.

Polttoainesuositukset

Polttoaineen on täytettävä seuraavat vaatimukset:

Puhdas, tuore, lyijytön bensiini. Vähintään 87-oktaaninen / 87 AKI (91 RON). Korkean ilmanalan käyttö, katso ohjeet jäljempänä. - Enintään 10 % etanolia sisältävä bensiini tai enintään 15 % MTBE:tä (metyyli-tert-butyylieetteriä) sisältävä bensiini hyväksytään polttoaineeksi.

HUOMIO: Älä käytä bensiiniä, joka ei täytä näitä vaatimuksia, esim. E85. Älä sekoita öljyä bensiiniin tai muita moottorin polttoaineita. Moottorin komponentit vahingoittuvat ja moottorin takuu raukeaa.

Suojaa polttoainejärjestelmä sakan muodostumiselta sekoittamalla polttoaineeseen stabilointiaine. Kaikki polttoaineet eivät ole samanlaisia. Vaihda polttoaineen toimittajaa tai merkkiä, jos moottorin käynnistyksessä tai suorituskyvyssä on ongelmia. Tämä moottori on hyväksytty toimimaan bensiinillä. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot).

Korkea ilmanala

Yli 1524 metrin (5000 jalan) korkeudessa hyväksytään polttoaineeksi vähintään 85-oktaaninen / 85 AKI (89 RON) bensiini. Pakokaasupäästövaatimusten täyttämiseksi moottori on säädettävä korkeaa ilmanalaa vastaavaksi. Käyttö ilman korkean ilmanalan säätöä heikentää suorituskykyä, lisää polttoaineen kulutusta sekä päästöjä. Käänny valtuutetun Briggs & Stratton -myyjän puoleen, kun tarvitset tietoa korkean ilmanalan säädöstä.

Moottorin käyttö korkean ilmanalan sarjan kanssa ei ole suositeltavaa alle 762 metrin (2500 jalan) korkeudessa.

Polttoaineen lisäys

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuutin ajan, ennen kuin avaat bensiinisäiliön korkin. Täytä tankkaus ulkona tai hyvin ilmastoidussa tilassa.
• Älä ylitäytä polttoainesäiliötä. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.
• Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa.
• Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.
• Puhdista lika ja roskat polttoainesäiliön korkin ympäriltä. Irrota polttoainesäiliön korkki (A, kuva 4).
• Täytä polttoainesäiliöön polttoainetta. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Kierrä korkki takaisin paikalleen.

Moottorin käynnistys

VAROITUS

Sähkötoimisessa käynnistimessä on maadoitettu liitäntäjohto, ja se on tarkoitettu käytettäväksi tavallisella kodin sähköverkon vaihtovirralla. Sähköjohto on aina maadoitettava asianmukaisesti sähköiskun vaaran välttämiseksi.

Jollei sinulla ole käytettävissä maadoitettua pistorasiaa, älä käytä sähkötoimista käynnistintä. Ota yhteyttä pätevään sähkömieheen, jos sinun tarvitsee asentaa maadoitettu pistorasia.

VAROITUS

Kytke sähköjohto aina ensin laitteessa olevaan kytkinkoteloon ja vasta sen jälkeen toinen pää maadoitettuun pistorasiaan. Kun moottori on käynnistynyt, irrota sähköjohto ensin maadoitetusta pistorasiasta.

Tarkista, että moottorissa on öljyä öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (Full) saakka. Lumilingon moottorissa on vaihtovirralla toimiva sähkökäynnistin ja rekyylikäynnistin. Varmista ennen moottorin käynnistämistä, että olet lukenut seuraavat asiat.

Jos moottorissa on liikaa polttoainetta, säädä rikastin AUKI/AJO-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

Käännä moottori seuraavasti:

1. Tarkasta öljy. Katso kohdasta Öljyn tarkistus/lisäys.
2. Varmista, että syöttöruuvin ohjaus on vapautettuna.
3. Työnnä PÄÄLLE/POIS-avain (A, kuva 5) ja käännä se PÄÄLLE-asentoon tai työnnä Paina/vedä-avain paikalleen, jos varusteena.
4. Käännä rikastimen nuppia (B) ääriasentoon myötäpäivään, jos moottori on kylmä.

HUOMIO: Älä käytä rikastinta, jos moottori on lämmin.

1. Paina pumpupainiketta (C) kahdesti.

HUOMIO: Älä käytä pumpupainiketta, jos moottori on lämmin.

VAROITUS

Käynnistinnarun nopea vetäytyminen (takapotku) vetää kättäsi kohti moottoria nopeammin kuin ehdit reagoida.

Seurauksena voi olla luunmurtuma, mustelmia tai venähdys. Kun käynnistät moottoria, vedä käynnistinnarua hitaasti, kunnes tunnet vastuksen, ja vetäise sen jälkeen nopeasti. Näin vältät takapotkun.

1. Vetokäynnistys: Tartu käynnistinnarun kahvaan tiukasti (D, kuva 5). Vedä käynnistinnarun kahvaa, kunnes tunnet vastuksen, ja vetäise sen jälkeen nopeasti.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso Vianmääritys-osiosta.

VAROITUS

Jos liitäntäjohto on vahingoittunut, valmistajan (tai huoltoedustajan) tai muun vastaavan pätevän henkilön on vaihdettava se uuteen riskien välttämiseksi.

1. Sähkökäynnistys: Kytke sähköjohto (E, kuva 6) ensin laitteessa olevaan liitäntään (F) ja sen jälkeen pistorasiaan. Jos tarvitset jatkojohtoa, varmista, että se on maadoitettu.
2. Sähkökäynnistys: Paina käynnistimen painiketta (G). Kun moottori on käynnistynyt, irrota sähköjohto ensin pistorasiasta ja sen jälkeen laitteen liitännästä.

TÄRKEÄ: Käynnistimen käyttöikä pitenee, kun käytät lyhyitä käynnistysjaksoja (enintään viisi sekuntia). Odota yksi minuutti ennen uutta käynnistysyritystä.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso Vianmääritys-osiosta.

Moottorin pysäytys

VAROITUS

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman. ÄLÄ sammuta moottoria käyttämällä rikastinta.

Ennen kuin sammutat moottorin, käytä sitä joutokäynnillä muutaman minuutin ajan, jotta mahdollinen kosteus haihtuu.

1. Käännä PÄÄLLE/POIS- tai Paina/vedä-avain (A, kuva 7) POIS-asentoon ja irrota tai vedä irti Paina/vedä-avain, jos varusteena.
2. Säilytä PÄÄLLE/POIS- tai Paina/vedä-avain lasten ulottumattomissa. Moottori ei käynnisty ilman PÄÄLLE/POIS- tai Paina/vedä-avainta.

Lumilingon käyttö

VAROITUS

Varmista ennen käyttöä, ettei lumilingon edessä olevalla alueella ole ihmisiä eikä esteitä.

Suuntaa lunta rakennuksia kohti, koska lumen mukana nopeasti lentävät esineet voivat aiheuttaa vahinkoja.

1. Käynnistä moottori. Katso tämän osion kohta Moottorin käynnistys.
2. Säädä heittotorven suunta ja kulma (A, kuva 8). Katso tämän osion kohta Heittotorvi ja lumisuihkun ohjain.
3. Paina syöttöruuvin ohjausvipu (B) täysin pohjaan ja pidä pohjassa. Syöttöruuvi alkaa pyöriä. Syöttöruuvin ohjausvivun vapauttaminen kytkee syöttöruuvin irti.
4. Työnnä laite lumeen.

HUOMIO: Kun luot märkää ja raskasta lunta, hidasta nopeutta, pidä kaasu aariasennossa ja luo kerrallaan vain osa laitteen koko leveydestä.

1. Kallista kädensijojen tankoja (C) hieman eteenpäin. Näin lumilinko alkaa vetää eteenpäin.

VAROITUS

Lue käyttöohjekirja ennen koneen käyttöä. Kone voi olla vaarallinen varomattomasti käytettynä.

• Älä koskaan käytä lumilinkoa, jos kaikki suojaimet, kannet ja suojalevyt eivät ole paikoillaan.
• Älä koskaan suuntaa lunta ikkunaa kohti tai päästä ihmisiä koneen lähelle, kun moottori käy. Pysäytä kone aina, kun poistut sen ohjaimista.
• Irrota sytytystulppa aina, ennen kuin puhdistat puhaltimen koteloa tai heittotorvea ja ennen kuin teet korjauksia tai säätöjä. Kun poistut koneen luota, irrota turva-avain. Pidä kone puhtaana polttoaine- ja öljyroiskeista ja roskista tulipaloriskin vähentämiseksi.
• Pidä kädet, jalat, hiukset ja löysät vaatteet kaukana moottorin ja lumilingon liikkuvista osista. Vaimentimen ja sen lähialueiden lämpötila voi yltää 66°C (150°F). Vältä näitä alueita.
• ÄLÄ anna lasten käyttää lumilinkoa äläkä olla lähettyvillä, kun lumilinko toimii.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Sen hengittäminen voi aiheuttaa pahoinvointia, pyörtymisen ja lopulta kuoleman.

• Moottorin saa käynnistää ja sitä saa käyttää vain ulkotiloissa.
• Älä käytä moottoria sisätiloissa, edes ovet ja ikkunat auki.

Lumilingon pysäytys

1. Vapauta syöttöruuvin ohjausvipu (A, kuva 9).
2. Käännä PÄÄLLE/POIS-kytkin (B) asentoon POIS ja irrota tai vedä ulos PAINA/VEDÄ-avain.

Lumilingon turvallisuustesti

VAARA

Älä koskaan käytä moottoria sisällä tai suljetussa, huonosti tuuletetussa tilassa. Heittotorven sisällä on pyörivä syöttöruvi, joka linkoaa lunta. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen.

Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet irtoavat tai vahingoittuvat erittäin vakavasti. Käytä aina erityistä työkalua tukkeutumien selvittämisessä.

VAARA

Lumilingon aiheuttaman vamman syynä on useimmiten käden koskettaminen heittotorven sisällä pyörivään syöttöruuviin.

Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Testi - Ruuvisyötin/Siipiratas

1. Käännä laite ja kytke syöttöruuvin ohjausvipu (A, kuva 9).
2. Vapauta syöttöruuvin vipu.
3. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa tai nopeammin.

Heittotorvi ja lumisuihkun ohjain

Heittotorven kääntö käsin

Tartu heittotorven kädensijaan (A, kuva 10) lumisuihkun ohjaimen kädensijassa ja käännä heittotorvi vasemmalle, oikealle tai mihin tahansa asentoon eteenpäin. Puristuslevy pitää heittotorven halutussa asennossa.

HUOMIO: ÄLÄ nosta konetta heittotorven kädensijasta.

Lumisuihkun ohjaimen säätö käsin

Löysää lumisuihkun ohjaimen siipinuppia (C, kuva 10) ja säädä ohjainta ylös- tai alaspäin, niin voit määrittää lumisuihkun korkeuden ja etäisyyden. Kiristä siipinuppi tiukkaan, kun lumisuihkun ohjaimen säätö on haluamasi.

Tukkeutuneen heittotorven puhdistaminen

VAARA

Yleisin lumilingon aiheuttaman vamman syy on käden koskettaminen heittotorven sisällä pyörivään puhaltimeen. Älä koskaan käytä käsiäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Älä koskaan puhdista torvea moottorin käydessä.

Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet voivat irrota tai vahingoittua erittäin vakavasti.

1. SAMMUTA MOOTTORI!
2. Odota 10 sekuntia, jotta puhaltimen siivet ovat varmasti pysähtyneet.
3. Puhdista lumi syöttöruuvin kotelosta puhdistustyökalun avulla.

Käyttövihjeitä

1. Lumi irtoaa tehokkaimmin heti lumisateen jälkeen.
2. Lumi on helpoin poistaa kokonaan, kun limität linkousalueita hieman.
3. Lumi on lingottava mahdollisuuksien mukaan aina tuulen suuntaan.
4. Kun maanpinta on soraa tai kivimurskaa, paina kädensijan tankoja hieman alaspäin, ettet linkoa kiviä. Älä päästä kiviä ja soraa lumilingon sisään ja lumisuihkuun.
5. Kun lumenluonti on lopetettu, anna moottorin käydä joutokäynnillä muutama minuutti, jotta moottoriin kertynyt lumi ja jää sulaa.
6. Puhdista lumilinko huolellisesti joka käytön jälkeen.
7. Ennen kuin käynnistät lumilingon, tarkista, ettei syöttöruuvissa ja puhaltimessa ole jäätä eikä roskia. Ne voivat vahingoittaa lumilinkoa.
8. Tarkista öljy ennen jokaista käynnistystä. Varmista, että öljy yltää öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (FULL).

Lumilinko

Joka käytön jälkeen

Poista lumilinkoon keräantynyt lumi ja loska estaaksesi laitteen ohjainten jätatymisen.

8 tunnin välein tai päävittäin

Suorita puhaltimen turvallisuustestit.

25 tunnin välein tai vuosittain

Tarkista lumilinko lõystyneiden osien varalta.

Säädä syöttöruuvin ohjausvaijeria, jos tarpeen.

Ole yhteydessä laitteen myyjallikkeeseen vuosittain

Varmista, ettei kumisen syöttöruuvin koluminen heikennä suori-tuskykä.

Moottori

5 ensimmäisen käytötunnin jälkeen

Vaihda öljy.

8 tunnin värein tai pääivittäin

Tarkasta moottorin öljytaso.

50 tunnin värein tai vuosittain

Vaihda moottoriöljy.

Tarkista äenvaimennin ja sen suoja.

Vuosittain

Vaihda sytytystulppa.

Tarkista ventiilivälys *

• Ei tarvitse suorittaa, ellei moottorin toiminnassa ilmene häiriöitä. Käänny valtuutetun jälleenmyyjän puoleen.

Pakokaasupäästöjä koskeva ilmoitus

Pakokaasupäästöjen rajoituslaitteet ja -järjestelmät saa huollattaa, vaihtaa ja korjata millä tahansa liikkuvien työkoneiden korjaamolla tai korjaajalla.

Pakokaasupäästöjen tarkastus on kuitenkin ilmainen vain, jos työn tekijänä on oltava tehtaan valtuuttama jälleenmyyjä.

Öljynvaihto

Poista öljy

Käytetty öljy on ongelmajätettä, ja se on annettava käsiteltäväksi asianmukaisesti. Älä hävitä sitä talousjätteen joukossa. Tarkista paikallisilta jätehuoltoviranomaisilta, huolto- tai jälleenmyyjältä turvallisen jätehuollon/kierrätyksen sijainti.

1. Sammuta moottori. Kun moottori on vielä lämmin, irrota sytytystulpan johto (A, kuva 11) ja vie se pois sytytystulpan luota.

HUOMIO: Lumisuoja on irrotettava moottorista, jotta pääset käsiksi sytytystulpan johtoon. Katso tämän osion kohta Sytytystulpan vaihto.

1. Kallista laitetta hieman taaksepäin ja irrota öljyn tyhjennystulppa (B, kuva 12). Valuta öljy hyväksyttyyn astiaan.
2. Kun öljy on tyhjentynyt, asenna öljyn tyhjennystulppa takaisin ja kiristä se.

Lisää öljyä

1. Aseta moottori vaakasuoraan asentoon.
2. Puhdista öljyntäyttöalueelta kaikki roskat.
3. Katso öljytilavuus laitteen teknisistä tiedoista.
4. Irrota mittatikku (C, kuva 13) ja pyyhi se puhtaalla kankaalla.
5. Kaada öljyä hitaasti moottorin öljyntäyttöaukkoon (D). ÄLÄ täytä liikaa. Odota minuutti ja tarkasta öljytaso uudelleen.
6. Asenna ja kiristä mittatikku.
7. Irrota mittatikku ja tarkasta öljytaso. Sen tulisi olla öljytikun täyden merkin yläreunassa (E).
8. Asenna ja kiristä mittatikku.

Syöttöruuvin välijerin säätö

VAROITUS

Älä kiristä liikaa, koska vipu voi nousta ylöspäin, jolloin syöttöruuvi pysyy kytkettynä, vaikka syöttöruuvin ohjausvipua ei painettaisikaan.

VAROITUS

Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen.

Jos syöttöruuvi ei enää pyöri, kun se kytketään päälle vivusta, tai jos hihna luistaa kuormitettuna, syöttöruuvin vaijeri tai hihna on voinut venyä. Tämä voidaan korjata säätämällä syöttöruuvin vaijeria. Jos hihna on liian kulunut tai poikki, korjauta laite valtuutetulla jälleenmyyjällä.

HUOMIO: Syöttöruuvi ei saa pyöriä, kun sitä ei ole kytketty päälle vivusta. Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen, ennen kuin käytät laitetta uudelleen.

Tarkastus

1. Käännä moottori.
2. Kytke syöttöruuvi vivusta. Syöttöruuvin pitäisi nyt pyöriä.
3. Vapauta syöttöruuvin vipu. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa.

Jollei syöttöruuvi pyöri ja pysähdy edellä kuvatulla tavalla, tee säätö tai vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Säädöt

1. Sammuta moottori ja poista avain. Odota, että kaikki liikkuvat osat pysähtyvät.
2. Liu'uta vaijerin suojusta (A, kuva 14) ylöspäin, jolloin vaijerin säätösilmukat (B) ja Z:n muotoiset päät (C) tulevat näkyviin.
3. Irrota vaijerin Z:n muotoinen pää vaijerisilmukasta ja aseta se seuraavaksi ylempään silmukkaan, jolloin vyö kiristyy. Liu'uta vaijerin suojusta takaisin paikalleen.

HUOMIO: Vaijerissa on oltava hieman löysä, kun vipu on vapaana.

1. Pysy kaukana syöttöruuvista ja aseta avain paikalleen, käynnistä moottori ja suorita tarkastus uudelleen. Jollei syöttöruuvi pyöri ja pysähdy kuvatulla tavalla, vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Varastointi

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta

Säilytä kaukana uuneista, kiukaista, lämmityskattiloista tai muista laitteista, joissa on sytytysliekkejä tai muita sytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

Polttoainejärjestelmä

Polttoaine voi vanhentua, jos sitä säilytetään yli 30 päivää. Vanha polttoaine aiheuttaa happo- ja sakkakertymiä polttoainejärjestelmään ja tärkeisiin kaasuttimen osiin. Pidä polttoaine tuoreena käyttämällä polttoainetta suojaavaa, koostumukseltaan parannettua Briggs & Stratton® -stabilointiainetta, jota on saatavana kaikista alkuperäisten Briggs & Stratton -varaosien myyntipisteistä.

Jos moottorin polttoainesäiliössä on FRESH START®-korkki, käytä Briggs & Stratton FRESH START®-lisäainetta, jota on saatavana tiivisteena läpivirtauspatruunassa.

Moottorin polttoainetta ei tarvitse tyhjentää, jos polttoaineen stabilointiainetta lisätään ohjeiden mukaisesti. Käytä moottoria 2 minuutin ajan, jotta stabilointiaine kulkeutuu kaikkialle polttoainejärjestelmään ennen varastointia.

Moottoriöljy

Vaihda moottoriöljy kun moottori on vielä lämmin.

Lumilinko

1. Puhdista lumilinko huolellisesti.
2. Voitele kaikki voitelukohteet (tiedustele valtuutetulta jälleenmyyjältä).
3. Varmista, että kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni. Tarkista kaikkien näkyvien liikkuvien osien vauriot, murtumat ja kuluminen. Vaihda tarvittaessa.
4. Korjaa kaikki ruostuneet tai hilseilleet maalipinnat.
5. Peitä syöttöruuvin ja puhaltimen paljaat metalliosat ruosteenestoaineella.
6. Säilytä lumilinkoa mahdollisuuksien mukaan sisätiloissa ja peitä se suojapeitteellä.
7. Jos mallissa on taittuvat kädensijat, löysää ylemmän kädensijan kiinnitysnupit. Käännä ylempi kädensija eteen.
8. Jos lumilinkoa säilytetään ulkotiloissa, aseta se pukille ja varmista, ettei se kosketa maahan. Peitä lumilinko raskaalla peitteellä.

Käyttöönotto varastosta

1. Nosta ylempi kädensija käyttöasentoon ja kiristä sen kiinnitysnupit.
2. Täytä polttoainesäiliö polttoaineella.
3. Tarkista sytytystulppa. Varmista, että välys on oikea. Jos sytytystulppa on kulunut tai vahingoittunut, vaihda se.
4. Varmista, että kaikki kiinnittimet ovat tiukalla.
5. Varmista, että kaikki suojaimet, suojalevyt ja kannet ovat paikoillaan.

ONGELMA TARKISTA RATKAISU
Syöttöruvi ei pysähdy 5 sekunn kuluessa ohjausvivun vapautukstesa.	Syöttöruvin ohjausvajeri värärin säädetty.	Säädä syöttöruvin ohjausvajeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vajerin säätö". Jollei syöttöruvi pysähdy vi-den sekunnin kuluessa, korjauta laite valtuutetulla jälleenmyjälla.
Heittotorvi tai suihkun ohjain ei toimi (kauko-ohjattava/ kaskäytöinen).	Heittotorvi tai suihkun ohjain on voideltava.	Käänny valtuutetun jälleenmyjän puoleen.
	Heittotorvi tai suihkun ohjain on jäätynyt.	Vie lumilinko lammitettyn autotallin tai anna sen käydä mutaman minuutin ajan, jotta lumi ja jää irtoavat heittotorven alaosasta.
Moottori ei käynnisty.	Avain on pois-asennossa tai se ei ole paikallaan.	Käännä avain PÄLLÄ-asentoon.
	Pumppupainiketta ei ole painenlu. Paine	pumppupainiketta kahdesti ja käynnistä.
	Jäätynyt moottori Vie lumilinko lammitettyn autotallin, kunnes moottori sulaa.	Rikastin auki - kylmä moottori. Kännä
	Poltoaine loppu. Täytä poltoainesäïlö	rikastin kiinni-asentoon, paine pumppupainiketta ja käyn-nistä moottori.
	Sylinterissä on liikaa poltoinetta. Ava	rikastin, pyöritä moottoria useita kertoja, kunnes se käynnis-tyy.
	Ei kipinaa. Kytke sytytystulpan johto tai	vaihda sytytystulpa.
	Vettä poltoaineessa tai poltoaine on vanhaa.	Tyhjennä poltoainesäïlö. (Hävitätä poltoaine valtuutetussa ongelma-jätelaltokssessa.) Täytä säliö tuoreella poltoaineella.
	Johtoa ei ole kylketty tai vikavirtasuo-ja on lauennut (sähkökäynnisteisetmallit).	Kytke johto tai vaihda vialinen johto uuteen. Nollaa vikavirtasuoja.
Moottori käynnistyhuonosti ja käyepatasaisesti.	Lian rikas poltoaineseos. Sürrä rikastin	AUKI-asentoon.
	Vialinen sytytystulppa, likaa tai väräravalys.	Puhdista sytytystulppa ja säädä sen välys tai käänny valtuutetun jälleenmyjän puoleen.
	Poltoainesäïlön ilma-aukko on sukossa.	Puhdista ilma-aukko.
Voimakas tärinä.	Osia iri tai vahingoittunut syöttöruvi.	Sammuta moottori valittömästi. Käänny valtuutetun jälleenmyjän puoleen.
Kolan reuna ei puhdista kovia alustoja.	Linkoamisen jälkeen maahan jäaliikaa luntä.	Käänny valtuutetun jälleenmyjän puoleen, jotta saat selville, onko kolan reuna vaihddattava uuteen.
	Kolan reuna kulunut. Käänny valtuutetun.	myjän puoleen vaihtoa varten.
Laite ei linkoa lunta.	Syöttöruuvin vetohihna lösällä tai vahingoittunut.	Säädä syöttöruuvin ohjausvajeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vajerin säätö".
		Käänny valtuutetun myjän puoleen hihnan vaihtoa varten.
	Heittotorvi tukossa lumesta. Sammuta	moottori valittömästi. Puhdista tukkeutunut heittotorvi aina puhdistustyökalulla aläkä käsilläsi. Puhdista heittotorvi ja syö-töruuvin kotelon sisäpuoli. Katso Käytäjan turvallisuus -osion kohta "Varoituksia".
	Vieras esine syöttöruuvissa.	Sammuta moottori valittömästi. Puhdista tukkeutunut heittotorvi aina puhdistustyökalulla aläkä käsilläsi. Poista esine syöttöruuvista. Katso Käytäjan turvallisuus -osion kohta "Varoituksia".
	Kuminen syöttöruvi on kulunut tai vahingoittunut.	Käänny valtuutetun myjän puoleen vaihtoa varten.

BRIGGS & STRATTONIN MOOTTORIEN/LAITTEIDEN TAKUUKÄYTÄNTÖ Huhtikuu 2012

RAJOITETTU TAKUU

Briggs & Stratton takaa, että alla määritettynä takuuaikana se korjaa tai vaihtaa veloituksetta osan tai osat, joissa on materiaali- ja/tai valmistusvika. Takuukorjattavan tai takuuvaihdettavan tuotteen kuljetuskustannukset ovat ostajan vastuulla. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Jos tarvitset takuuhuoltoa, etsi lähin oman alueesi valtuutettu huoltomyjä myymälähaustamme osoitteessa www.murray.com. Ostajan täytyy olla yhteydessä valtuutettuun huoltomyjään ja toimittaa tuote valtuutetulle huoltomyjälle tarkistusta ja testausta varten.

Muuta nimenomaista takuuta ei myönnetä. Oletetut takuut, myös jälleenmyyntiarvoa ja tiettyyn käyttötarkoitukseen soveltuvuutta koskevat takuut, on rajattu yhteen vuoteen ostopäivästä tai lain sallimiin rajoihin. Muita oletettuja takuita ei myönnetä. Vastuu tahattomista tai välillisistä vahingoista ei kuulu takuun piiriin, jos laki sallii tällaisen takuurajoituksen. Kaikki osavaltiot ja maat eivät salli rajoitusta oletetun takuun pituuteen, eivätkä kaikki osavaltiot ja maat salli tahattomien tai välillisten vahinkojen rajaamista takuun ulkopuolelle. Edellä oleva rajoitus ja poikkeus eivät siis välttämättä koske sinua. Tämä takuu antaa sinulle tiettyjä laillisia oikeuksia, mutta sinulla voi lisäksi olla oikeuksia, jotka vaihtelevat valtiosta toiseen.**

TAKUUAIKA

Kohde Yksityiskäyttö Kaupallinen käyttö

Laite 2 vuotta 90 päivää

Moottori* 2 vuotta 90 päivää

Akku 1 vuosi 1 vuosi

* Koskee ainoastaan Briggs & Stratton -moottoreita. Muiden kuin Briggs & Stratton -moottorien takuun myöntää aina moottorin valmistaja. Päästöihin liittyviä osia koskee päästötakuuilmoitus. ** Australia: Tuotteissamme on takuu, jota ei Australian kuluttajansuojalain mukaisesti voi sivuuttaa. Olet oikeutettu vaihtoon tai hyvitykseen merkittävästä viasta ja korvaukseen muusta kohtuullisessa määrin ennakoitavasta tappiosta tai vahingosta. Olet myös oikeutettu tuotteiden korjaukseen tai vaihtoon, jos niiden laatu ei ole hyväksyttävä, vaikka vikaa ei katsottaisi merkittäväksi viaksi. Jos tarvitset takuuhuoltoa, etsi lähin oman alueesi valtuutettu huoltomyjä myymälähaustamme osoitteessa BRIGGSandSTRATTON.com. Voit myös soittaa numeroon 1300 274 447, tai lähettää sähköpostia tai postia osoitteeseen [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Takuuaika alkaa sinä päivänä, kun ensimmäinen kuluttaja tai kaupallinen loppukäyttäjä ostaa laitteen vähittäismyymälästä. Takuu on voimassa yllä olevassa taulukossa mainitun takuuajan. Yksityiskäytöllä tarkoitetaan vähittäisasiakkaan henkilökohtaista kotitalouskäyttöä. Kaupallisella käytöllä tarkoitetaan kaikkea muuta käyttöä, kuten käyttöä kaupalliseen toimintaan, tulonhankintaan tai vuokraukseen. Jos tuote on kerrankin ollut kaupallisessa käytössä, sen katsotaan olevan kaupallisessa käytössä koko takuuajan siitä alkaen.

Briggs & Stratton -merkkisten tuotteiden takuuta ei tarvitse rekisteröidä erikseen. Säilytä kuitenkin kuitti ostotodistuksena. Mikäli et esitä ostokuittia takuuhuoltoon tuotaessa, tuotteen valmistuspäivämäärä käytetään takuuajan alkamispäivämääränä.

TAKUUEHDOT

Teemme mielellämme kaikki takuukorjaukset. Olemme pahoillamme sinulle aiheutuvasta vaivasta. Takuuhuolto on saatavilla vain valtuutettujen Murray-huoltomyyjien kautta. Useimmat takuukorjaukset hoituvat rutiinomaisesti, mutta aina takuuhuoltopynnöt eivät ole perusteltuja. Tämä takuu kattaa ainoastaan materiaali- ja valmistusviat. Se ei kata virheellisestä käytöstä tai väärinkäytöstä, virheellisestä kunnossapidosta tai korjauksesta, tavanomaisesta kulumisesta taikka vanhentuneesta tai hyväksymättömästä polttoaineesta aiheutuneita vahinkoja.

Virheellinen käyttö ja väärinkäyttö - Tämän tuotteen oikea käyttö, johon se on tarkoitettu, on kuvattu käyttöohjeessa. Tuotteen käyttäminen muulla kuin käyttöohjeessa kuvatulla tavalla tai tuotteen käyttäminen sen vahingoittumisen jälkeen aiheuttaa takuun raukeamisen. Takuu ei ole voimassa, jos tuotteen sarjanumero on poistettu tai tuotetta on sormeiltu tai muutettu jollain tapaa tai jos tuotteessa on merkkejä väärinkäytöstä, kuten osumajälkiä tai veden/kemikaalien aiheuttamia syöpymisvaurioita.

Virheellinen kunnossapito tai korjaus - Tätä tuotetta on huollettava käyttöohjeessa kuvattujen menettelyjen ja huoltovälien mukaisesti, ja sen huollossa ja korjauksissa on käytettävä aitoja Briggs & Stratton -osia tai vastaavia. Takuu ei kata huollon laiminlyönnistä tai muiden kuin alkuperäisten varaosien käytöstä aiheutuneita vahinkoja.

Normaali kuluminen - Kaikkien mekaanisten laitteiden tavoin hankkimasi kone kuluu, vaikka sitä huolletaankin asianmukaisesti. Tämä takuu ei kata korjauksia, jotka johtuvat siitä, että osa tai laite on kulunut loppuun tavanomaisessa käytössä. Esimerkiksi suodattimien, hihnojen, leikkuuterien ja jarrupalojen (moottorin jarrupaloja lukuun ottamatta, jotka kuuluvat takuun piiriin) kaltaiset huollettavat ja kuluvat osat eivät kuulu takuun piiriin pelkästään kulumisen vuoksi, vaan niissä on oltava materiaali- tai valmistusvika.

Vanha polttoaine - Toimiakseen oikein tämä tuote tarvitsee tuoretta polttoainetta, joka täyttää käyttöohjeessa määritellyt vaatimukset. Vanhan polttoaineen aiheuttamat vahingot (kuten kaasuttimen vuoto, tukkeutuneet polttoaineputket tai kiinni tarttuvat venttiilit) eivät kuulu takuun piiriin.

Muut pois suljetut seikat - Tämä takuu ei koske vaurioita, jotka johtuvat vahingosta, väärinkäytöstä, muokkauksista, muutoksista, epäasianmukaisesta huollosta, jäätymisestä tai kemiallisesta heikkenemisestä. Takuu ei myöskään koske lisäosia tai -varusteita, joita ei toimitettu tuotteen mukana alun perin. Takuu ei kata laitteita, joita käytetään ensisijaisena virtalähteenä hyötykäytön sijaan, eikä laitteita, joita käytetään elvytystarkoituksiin. Takuu ei kata vikoja, jotka johtuvat luonnonmullistuksista tai muista ylivoimaisista esteistä, joihin valmistaja ei voi vaikuttaa.

MOOTTORI:

Merkki Briggs & Stratton

Mallisarja

Snow

SeriesTM

Bruttoaanto* 8,00 vaantovoomayksikkoo 3 060 r/min -kayntinopeudella

Tyyppi

4-tahti

Moottoritilavuus

205 3 (12,48 neliotuumaa) cm

Käynnistysjärestelmä Rekylyi ja etakäynnistys 230 V Sahköinen johdoton

1-2-3

Kännistyspaketti

Laturi

Ei

ole

Öljytilavuus 0,59 L (20 oz)

Moottoriöljy

Synteettinen

5W30

Polttoainesäiliön tilavuus Nylon 3,0 litraa (2,8 qts)

Sytytystulpan välys 0,76 mm (0,030 tuumaa)

Sytytystulpan kiristystiukkuus 20 Nm (180 lb-in)

Sytytysjärjestelmä

Tämä sytytystulpallinen sytytysjärjestelmä täyttää JCES-002-standardin (Kanada).

SYÖTTÖRUUVI/PUHALLIN:

Työleveys 55,9 cm (22,0 tuumaa)

Syöttökorkeus

32,0 cm (12,6 tuumaa)

Syöttöruuvin/puhaltimen halkaisija

25,4 cm (10,0 tuumaa)

Puhaltimen siipien lukumäärä

2

HEITTOTORVI:

Lumisuihkun ohjain

Käsin

Heittotorven kääntö

Käsin kääntö - 200°

VOIMANSIIRTOJÄRJESTELMÄ:

Voimansiirtomenetelmä

Syöttöruuvi - Itsevetävä

Vaihteet

Ei ole

Rengaskoko

20,3× 5,1cm (8,0× 2,0 tuumaa)

Teholuokitus

Yksittäisten bensiinimoottorimallien bruttohevosvoima on ilmoitettu SAE:n (Society of Automotive Engineers) koodiston J1940 (Small Engine Power & Torque Rating Procedure) mukaisesti, ja suorituskyky on laskettu ja korjattu standardin SAE J1995 (versio 2002-05) mukaisesti. Vääntömomenttiarvot on saatu käyntinopeudella 3 060 r/min; hevosvoima-arvot käyntinopeudella 3 600 r/min. Bruttohevosvoimakäyrät ovat nähtävissä sivustossa www.BRIGGSandSTRATTON.com. Nettotehoarvot on mitattu pakoputki ja ilmanpuhdistin asennettuina, mutta bruttohevosvoima kerätään ilman näitä oheislaitteita. Moottorin todellinen bruttohevosvoima on nettotehoa suurempi, koska siihen vaikuttavat mm. ympäristön käyttöolosuhteet ja moottorikohtaiset vaihtelut. Koska moottoreita asennetaan hyvin erilaisiin laitteisiin, bensiinimoottori ei ehkä kehitä sille ilmoitettua bruttohevosvoimaa yksittäisessä moottoroidussa laitteessa. Ero johtuu monista tekijöistä, joita voivat olla esimerkiksi moottorin eri komponentit (ilmanpuhdistin, pakosarja, laturi, jäähdytin, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus merenpinnasta) sekä moottorikohtainen vaihtelu. Luettelo ei ole rajoittava. Valmistus- ja kapasiteettirajoitusten vuoksi Briggs & Stratton voi vaihtaa moottorin saman sarjan tehokkaampaan versioon.

Sisällysluettelo

Kuvittanut 2

Käyttäjän turvallisuus. 6

Toiminnot ja hallintalaitteet 12

Käyttö 13

Kunnossapito 17

Varastointi 19

Vianmääritys 20

Takuu 21

Tekniset tiedot 22

Yleistiedot

Kiitos tämän laadukkaan Briggs & Stratton -lumilingon hankinnasta. Olemme tyytyväisiä, että luotat MURRAY -tuotemerkkiimme. Kun käytät ja huollat MURRAY -tuotettasi tämän ohjekirjan mukaisesti, se toimii luotettavasti monia vuosia.

Tämä ohje sisältää turvallisuustietoa lumilinkoihin liittyvistä vaaroista ja riskeistä ja niiden välttämisestä. Lumilinko on suunniteltu lumen poistamiseen, eikä sitä saa käyttää muihin tarkoituksiin. On tärkeää, että luet ja ymmärrät nämä ohjeet huolellisesti, ennen kuin ryhdyt käyttämään laitetta. Säilytä nämä ohjeet tulevaa tarvetta varten.

Tuotteen tunnistemerkinnät

A. Valmistajan tunnusnumero B. Numero C. Valmistajan osoite D. Moottorin enimmäiskierrosmäärä minuutissa E. Teholuokitus (kW) F. Koneen paino (kg) G. CE-määräysten noudattamislogo H. Valmistusvuosi I. Äänenvoimakkuus (dB)

Tuotteen viitetiedot

Kun otat yhteyttä valtuutettuun jälleenmyyjään varaosien, huollon tai kysymysten merkeissä, sinun on PAKKO ilmoittaa nämä numerot.

Kirjoita mallin nimi/numero, valmistajan tunnistenumerot sekä moottorin sarjanumerot niille varattuun tilaan, jotta löydät ne nopeasti.

TUOTTEEN VIITETIEDOT
Mallia kuvaava nimi/Numero
Laitteen sarjanumoero
Myyjän nimi Ostopäivä
MOOTTORIN VIITETIEDOT
Moottorin merkki Moottorin mall
Moottorin typpi/eritelmä Moottorin koodi/sarjanro

Tärinän mittauksen epätarkkuus - koneen tärinä on rekisteröity käyttämällä valmistushetkellä voimassa olevissa asianmukaisissa kansainvälisissä standardeissa määriteltyjä menetelmiä ja menettelyjä. Mittauksesta johtuvat epätarkkuudet voivat aiheuttaa enintään 5 %:n varianssin suhteessa vaatimustenmukaisuusvakuutuksessa esitettyyn arvoon.

Tämän koneen kuvitettu varaosaluettelo on ladattavissa osoitteesta www.murray.com. Ilmoita varaosia tilatessasi aina malli- ja sarjanumero.

Kaikki oikeudet pidätetään.

MURRAY on Briggs & Stratton Power Products Group, LLC:n tavaramerkki. Toimipaikka Milwaukee, WI, USA.

Varoitusmerkit ja niiden selitykset Laitteessa olevat varoitusmerkit

	Lue käytöohjeesta käytö- ja turva- ohjeet.
	Sammuta moottori ja irrota avain ennen huoltoa tai korjausta.
	Sinkoutuvien esineiden vaara.
	Tulipalon vaara.
	Pyörivä syöttöruuvi / jæsenten irtoa- misvaara.
	Hämäyrkyksen vaara.
	Pysy riittävän etäällä.
	Sähköisku.
	Pyörivä puhallin / jæsenten irtoamis- vaara.
	Pidä lapset kaukana.
	Pyörivä puhallin / jæsenten irtoamis- vaara.
	Jæsenten irtoamisvaara -alandoske liikkuviin osiin.
	Kuumien pintojen vaara.

%	Päällä/pois -avainkytkin.
N	Käännä rikastin KIINNI-asentoon, kun käynnistät.
H	Käännä rikastin AUKi-asentoon, kun ajat.
2X	Paina pumpupainiketta 2 kertaa.
D	Kytke liitäntäjohto.
	Käynistä painamalla painiketta.
	Käynistä painamalla painiketta.
	Heittotorven kääntö.
	Kylmä moottori.
	Kuuma moottori.

Varoitusmerkki ja varoitussanat

Varoitussymbolia ja varoitussanoja (VAARA, VAROITUS, HUOMAUTUS tai HUOMIO) käytetään osoittamaan mahdollisen vamman vakavuutta ja/tai koneen vahingoittumismahdollisuutta. Lisäksi varoitusmerkkiä voidaan käyttää osoittamaan vaaran tyyppiä.

VAARA tarkoittaa vaaraa, joka toteutuessaan johtaa kuolemaan tai vakavaan vammaan.

VAROITUS tarkoittaa vaaraa, joka toteutuessaan saattaa johtaa kuolemaan tai vakavaan vammaan.

HUOMAUTUS tarkoittaa vaaraa, joka toteutuessaan saattaa aiheuttaa lievän tai kohtalaisen vamman.

HUOMIO tarkoittaa tilannetta, jossa laite voi vahingoittua.

VAROITUS

Tietyt laitteen ja sen lisävarusteiden komponentit sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisääntymiseen liittyviä ongelmia. Pese kädet aina niiden käsittelyn jälkeen.

VAROITUS

Moottorin poistokaasu sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisääntymiseen liittyviä ongelmia.

VAROITUS

Käden osuminen linkousputken sisällä pyörivään siipirattaaseen on yleisin loukkaantumisen aiheuttaja lumilinkoja käytettäessä. Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

VAROITUS

Lue ennen lumilingon käyttöä kaikki laitteessa ja ohjekirjassa olevat ohjeet siten, että ymmärrät ne. Noudata näitä ohjeita.

Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Tutustu perusteellisesti ohjaimiin ja lumilingon oikeaan käyttöön. - Varmista, että olet harjoitellut riittävästi ennen lumilingon käyttöä. - Selvitä, miten laite pysäytetään ja ohjaimet kytketään nopeasti irti. - Älä anna kenenkään käyttää laitetta ilman asianmukaista ohjeistusta. Noudata aina ohjekirjan ohjeita, jos lumilinko varastoidaan pitkäksi aikaa. - Pidä turva- ja ohjemerkinnät kunnossa tai vaihda ne tarvittaessa uusiin. - Älä koskaan yritä tehdä laitteelle isoja korjauksia, ellet ole saanut siihen koulutusta. Lumilingon virheellinen huolto voi johtaa vaaralliseen toimintaan, laitteen vahingoittumiseen ja takuun raukeamiseen.

VAARA

Heittotorven sisällä on puhallin, joka heittää lunta ulos. Älä koskaan käytä käsiäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Sormet tarttuvat nopeasti puhaltimeen. Käytä aina puhdistustyökalua. Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoitumiseen erittäin vakavasti.

VAARA

Pidä kädet, jalat ja vaatteet kaukana pyörivistä osista. Pyörivät osat voivat osua tai vetää mukaansa käden, jalan, hiukset, vaatteet tai lisälaitteet.

Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoitumiseen erittäin vakavasti.

• Aina kun puhdistat, korjaat tai tarkastat lumilinkoa, varmista, että moottori on sammutettu, sytytystulppa irrotettu ja kaikki liikkuvat osat pysähtyneet.
• Älä pane käsiä tai jalkoja pyörivien osien lähelle tai alle. Pysy koko ajan poissa poistoaukolta.
• Älä koskaan käytä lumilinkoa ilman kunnollisia paikoilleen asetettuja ja toimivia suojaimia tai muita suojalaitteita.
• Älä koskaan jätä lumilinkoa vartioimatta, kun moottori on käynnissä. Kytke aina syöttöruuvi ja veto irti, sammuta moottori ja irrota avaimet.
• Pidä löysät vaatteet poissa lumilingon ja syöttöruuvin edestä. Kaulaliinat, lapaset, roikkuvat nyörit, löysät vaatteet ja housut tarttuvat helposti pyörivään laitteeseen, jolloin ruumiinjäsen irtoaa. Sido pitkät hiukset ja riisu korut.
• Käytä konetta useita minuutteja lumen poistamisen jälkeen, jotta kerääjä/puhallin ei jäädy. Kytke virta pois kerääjästä/puhaltimesta, kun lumilinkoa kuljetetaan tai se ei ole käytössä.

VAROITUS

Syöttöruuvi voi imea lumen mukaan esineitä, jotka lentävät ulos heittotorvesta. Älä koskaan suuntaa lumisuihkua läsnäolijoihin äläkä päästä ketään lumilingon eteen. Tämän ohjekirjan turvaohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen.

• Käytä aina työskentelyn, säädön tai korjauksen aikana suojalaseja tai silmäsuojaimia.
• Pidä aina mielessä, mihin suuntaan lumi sinkoutuu laitteesta. Lähellä olevat jalankulkijat, lemmikit tai omaisuus voivat saada vahinkoja sinkoutuvista esineistä.
• Muista ympäristö käyttäessäsi lumilinkoa. Esimerkiksi soran, ovimattojen, sanomalehtien, lelujen ja lumen alla olevien kivien yli ajettaessa ne voivat lentää torvesta tai tukkia syöttöruuvin.
• Noudata erityistä varovaisuutta työskennellessäsi sorapäällysteisillä ajo-, kävely- tai maanteillä tai ylittäessäsi soratien.
• Säädä kerääjän rungon korkeus siten, että se on irti sora- tai murskepinnasta.
• Älä koskaan käytä lumilinkoa lähellä lasiseiniä, autoja, ikkuna-aukkoja, alamäkiä ja vastaavia, ellei heittotorven poistokulma ole oikein säädetty. Tutustu ensin alueeseen, jolla aiot käyttää lumilinkoa. Merkitse kävely- ja ajoteiden rajat.

VAROITUS

Järkyttäviä onnettomuuksia voi tapahtua, jos käyttäjä ei ole varautunut lasten läsnäoloon. Lapset ovat usein kiinnostuneita laitteesta ja sen toiminnasta. Älä koskaan oleta, että lapset pysyvät siinä, missä viimeksi näit heidät.

• Pidä lapset poissa käyttöalueelta. Lapset ovat usein kiinnostuneita koneista. Muista seurata kaikkia läsnäolijoita.
• Ole varuillasi ja muuta suuntaa, jos lapsia tulee alueelle.
• Älä koskaan anna lasten käyttää laitetta.
• Ole erityisen huolellinen, kun lähestyt kuolleita kulmia, pensaita, puita tai muita kohteita, jotka saattavat peittää näkyvyyden. Näkymättömissä voi olla lapsia.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Sen hengittäminen voi aiheuttaa pahoinvointia, pyörtymisen ja lopulta kuoleman.

• Moottorin saa käynnistää ja sitä saa käyttää vain ulkotiloissa.
• Älä käytä moottoria sisätiloissa, edes ovet ja ikkunat auki.

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Käsittele polttoainetta erityisen varovasti.

Näiden turvallisuutta koskevien ohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai räjähdyksen, joka voi johtaa vakaviin palovammoihin tai kuolemaan.

KUN LISÄÄT POLTTOAINETTA SÄILIÖÖN

• Sammuta laite ja anna sen jäähtyä vähintään 2 minuutin ajan, ennen kuin avaat polttoainesäiliön korkin ja lisäät polttoainetta. Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.
• Älä täytä liikaa. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.
• Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa. Käytä hyväksyttyä polttoainesäiliötä.
• Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.

KUN KÄYNNISTÄT MOOTTORIA

• Varmista, että sytytystulppa, äänenvaimennin, polttoainekorkki ja ilmanpuhdistin ovat paikoillaan ja kiinnitettyinä (jos laitteessa sellaisia on).
• Älä käytä moottoria sytytystulppa irrotettuna.
• Jos polttoainetta on läikkynyt maahan, älä yritä käynnistää moottoria, vaan siirrä laite pois roiskealueelta ja vältä sytytyslähteitä, kunnes polttoainehöyryt ovat haihtuneet.
• Älä ruiskuta moottoriin liikaa polttoainetta. Noudata tässä ohjekirjassa annettuja moottorin käynnistysohjeita.
• Jos moottorissa on liikaa polttoainetta, aseta (mahdollinen) rikastin AUKI/AJO-asentoon, siirrä (mahdollinen) kaasu NOPEA-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

KUN KÄYTÄT LAITETTA

• Älä kallista lumilinkoa sellaiseen kulmaan, jossa polttoainetta vuotaa ulos.
• Älä sammuta moottoria käyttämällä rikastinta.
• Älä koskaan käytä moottoria, jos ilmanpuhdistimen asennelma tai ilmanpuhdistin on irrotettu (ja laitteessa sellainen on).

KUN VAIHDAT ÖLJYÄ

• Jos haluat tyhjentää öljyn öljyntäyttöputken kautta, polttoainesäiliön on oltava tyhjä. Muussa tapauksessa polttoaine voi aiheuttaa valuessaan tulipalon tai räjähdyksen.

KUN KULJETAT LAITETTA

Kuljeta laitetta polttoainesäiliö TYHJÄNÄ tai polttoaineen sulkuventtiili KIINNI.

KUN SÄILYTÄT POLTTOAINETTA JA LAITETTA, JOSSA ON POLTTOAINETTA

Säilytä kaukana uuneista, kiukaista, lämmityskattiloista tai muista laitteista, joissa on sytytysliekkejä tai muita sytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

VAROITUS
	Lumilingon turvallinen käytö edellyttäa moot- torin asianmukaista hoitoa ja huoltoa.
· Kytke irti kaikki kytkimet ja siirrä vapaalle ennen mootorin käynnistämista. · Anna mootorin olla ulkolämpötilassa lämpötilan tasaantumiseksi ennen lumen puhdistuksen aloittamista. · Käytä sähkökäytöisissä tai sähkökäynisteisissä lumilingoissa maadoitettua pistoketta.

VAROITUS
	Mogttorin käynnistyksessä syntyy kipinoitä. Kipinoiti voi sytyttaa lähistöllä sjaitsevan palavan kaasun. Tuloksena voi olla räjähdys ja tulipalo.
·Jos käytövalueella on maa- tai nestekaasuvuoto,alandä käynnistä moottoria. ·Alä käytä paineistettuja käynnistysapunesteitä, koska niiden hóryrt syttyvät herkästi.

VAROITUS
	Moottorin käydessa syntyy lampaö. Moottorin osat, erityisesti vaimennin, tulevat erittäin kuumiksi. Näiden turvaohjeden laiminlyönti voi johtaa vakaviin palovammoihin näihin osiin kosketet-taessa.
Älä koskaan koske kuumaan moottoriin tai vaimentimeen. Anna vaimentimen, moottorin, sylinterin ja jäähydtyssripojen jäähtyä ennen nihin koskemista. Poista roskat vaimentimen ja sylinterin läheltä. Asenna kipinäsoja ja varmista sen toimintakuntoisuus, ennen kuin käytät laitetta metsä-, pensas- tai ruohopeitteisellä alueella. Kalifornian luonnonvaralain 4442 §:n mukaan on kiellettyä käyttaa tai ajaa laitetta metsä-, pensas- tai ruohopeitteisellä maalla tai sellaisen lähellä, ellepakojärestelmaän ole asennettu 4442 §:n mukaista toimintakutoista kipinäsojuaa. Muissa osavaltioissa tai littovaltion alueella voi olla voivassa samanlaisia lakeja. Ota yhteys alkuperäisen laitteen valmistajaan, jällenmyjään tai vähittäiskauppiaaseen saadaksesi talle moottorille suunniteltuun pakokaasujärestelmään sopivan kipinänsammuttimen.
	Tätä lumilinkoa on huollettava oikein, jotta se toimii turvallisesti ja tehokkaasti. Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
·Kun huollat tai korjaat lumilinkoa, sammuta moottori, irrota sytytstulpan johto ja vie johto kauas sytytstulpasta, jottei kukaan käynistä moottoria vahingossa. ·Tarkista usein, että murtopultit ja muut pultit ovat oikeassa tiukkuudessa. ·Pidä mutterit ja pultit tiukalla ja pidä lumilinko hyvässä kunnossa. ·Alä koskaan kajoa turvalaitteisiin. Tarkista säännöllisesti, että turvalaitteet toimiv oikein ja tee tarvittavat korjaukset, jos ne eivät toimi oikein. ·Osat ovat kuluvia, vauroituvia ja käytössä heikkeneviä. Tarkista ne usein ja vaihda tarvittaessa valmistajan suosittelemiin osii. ·Tarkista laitteen toiminta usein. Säädä ja huolla turvittavalla tavalla. ·Käytä korjauksiin ainoastaan tehtaan hyväksymiä varaosia tai vastaavia osia. ·Noudata aina kaikissa asetuksissa ja säädöissä tehtaan ohjearvoja. ·Käytä ainoastaan tehtaan hyväksymiä tai vastaavia lisälaitteita ja varusteita (pyörien korkeus, vastapainot, hytti). ·Alä koskaan rytä tehdä säätõj maottorin käydessä (paitsi valmistajan erityisesti niin susositellessa).

VAROITUS
	Tämä lumilinko on yhtä turvallinen kuin käytäjansä. Vaärin käytetynä tai virheellisesti huollettuna se voi olla vaarallinen. Muista, etta olet vastuussa omasta ja muiden turvallisuud-esta.
	Älä päästä työskentelyvalueelle ketaän, alä etenkään pieniä lapsia tai kotieläimiä.Tutki lumilingon työskentelyvalue perusteellisesti. Poista kaikki ovimatot, kelkat, lumilaudat, johdot ja muut vierasesineet.Alä käytä lumilinkoa ilman sopivaa talvivaatetusta.Käytä jalkineita, jotka parantavat pitoa liukkailla pinnoilla.Opettele varomaan liukastumista ja kaatumista, erityisesti peruuttaaessasi.Alä koskaan käytä lumilinkoa, allei nakyvyys tai valaistus ole hyvä. Varmista aina jalansijasi ja pidä luja ote kahvoista.Alä käytä lumilinkoa mäessä poikttain. Noudata aärimmäistä varovaisuuttaa vailtaessasi suuntaa rinteissä. Alä yritä puhdistaa jyrkkiä rinteitä.Alä ylikuormita latitetta yrittāmällä puhdistaa lunta liian nopeasti.Alä koskaan käytä laitetta suurella nopeudella liukkailla pinnoilla. Katso lumilingon taakse ja noudata huolellisuuttä peruuttaaessasi.Alä käytä lumilinkoa maanpinnan ylöpuolella, kuten asuintalojen tai autotallien katoilla, räystäden pääillä tai muussa vastaavissa rakenteissä.Näden käytäjten tulisi arvioida kykynsä käyttaa lumilinkoa tarpeeksä turvallisesti suojellakseen itseaan ja muita onnettomouksilta.Lumilinko on tarkoitettu ainoastaan lumen poistamseen. Alä käytä sitä mihinkään muuhun tarkoitukseen.Alä kuljeta matkustajia.Jos vierasesine iskeytyy laitteeseen, sammuta moottori, kytke irti sähkömoottorien johto ja tarkasta huolellisesti, ettei lumilingossa ole vaurioita. Korjaa vauriot ennen uudelleen käynnistämästa ja lumilingon käytöä.Jos lumilinko tärise poikkeavasti, sammuta moottori. Tärinä varoittaayleensä ongelmasta. Ota tarvittaessa yhteyttä valtuutettuun jälleenmyyyään korjausta varten.Sähkökaynnisteisillä moottoreilla varustettuken laitteiden sähköjohto on irrotettava pistorasiasta moottorin käynnistytyä.

Turvallisuustarrat

Ennen kuin käytät lumilinkoa, lue siinä olevat turvatarraat. Huomautukset ja varoitukset on tehty sinun turvallisuutesi vuoksi. Vältät henkilö- ja laitevahingot, kun ymmärrät kaikki turvatarraat ja noudatat niitä.

Jos turvatarra kuluu tai vahingoittuu eikä siitä saa enää selvää, tilaa uudet tarrat paikalliselta kauppiaaltasi.

A - Osa nro 1727207 Heittotorven turvatarra B - Osa nro 1739967 Syöttöruuvin turvatarra C - Osa nro. 276925 Moottorin turvatarra

Lumilingon ohjaimet ja käyttöohjetarrat (kuva 2)

A - Syöttöruuvin ohjaus B - Lumisuihkun ohjausvipu C - Sähkökäynnistimen painike D - Sähköjohdon liitäntä E - Käynnistysohjetarra/ vaiheet 1-3 F - Käynnistysohjetarra / vaiheet 4 ja 5

Moottorin hallintalaitteet

G - Rikastimen säätönuppi H - Polttoainesäiliö ja korkki

Öljyntäyttökorkki (jatkettu mittatikku)

J - Pumppupainike K - PÄÄLLÄ/POIS- tai Paina/vedä-avain (varustetason mukaan) L - Narukäynnistimen kahva M - Öljyn tyhjennys

VAROITUS

Lumilingon käyttäminen voi aiheuttaa vierasesineen lentämisen silmään, mistä voi aiheutua vakavia silmävammoja. Ota käyttöön suojalasit tai silmäsuojaimet ennen kuin ryhdyt käyttämään lumilinkoa.

Öljyn tarkistus tai lisäys

HUOMIO: Moottori lähetetään tehtaalta ilman öljyä. Varmista ennen moottorin käynnistämistä, että lisäät öljyä tämän ohjekirjan ohjeiden mukaan. Jos käynnistät moottorin ilman öljyä, se vahingoittuu, eikä sitä voi enää korjata. Takuu ei korvaa sitä.

1. Varmista, että laite on tasaisella alustalla. Käytä laadukasta pesevää öljyä, jonka luokitus on "SG, SH, SJ, SL tai parempi". Synteettinen 5W30-moottoriöljy sopii kaikkiin lämpötiloihin. ÄLÄ sekoita öljyä ja bensiiniä. Katso öljysuositukset kaaviosta.
2. Poista öljyntäyttökorkki/mittatikku (A, kuva 3) ja pyyhi se puhtaalla kankaalla.
3. Työnnä öljyntäyttökorkki/mittatikku paikalleen ja kiristä kiertämällä myötäpäivään.
4. Irrota öljyntäyttökorkki/mittatikku ja tarkista öljy.
5. Lisää öljyä tarvittaessa, kunnes sen taso saavuttaa täyttökorkin/mittatikun TÄYSI-merkin (FULL). Älä täytä liikaa.
6. Kiristä öljyntäyttökorkki/mittatikku tiukkaan.

• Alle 4 °C:n (40 °F) lämpötilassa SAE 30 -öljy hankaloittaa käynnistystä. Yli 27 °C:n (80 °F) lämpötilassa 10W-30-öljyn kulutus voi lisääntyä. Tarkista öljymäärä tavanomaista useammin.

Polttoainesuositukset

Polttoaineen on täytettävä seuraavat vaatimukset:

• Puhdas, tuore, lyijytön bensiini. Vähintään 87-oktaaninen / 87 AKI (91 RON). Korkean ilmanalan käyttö, katso ohjeet jäljempänä.
• Enintään 10 % etanolia sisältävä bensiini tai enintään 15 % MTBE:tä (metyyli-tertiaaributyylieetteriä) sisältävä bensiini hyväksytään polttoaineeksi.

HUOMIO: Älä käytä bensiiniä, joka ei täytä näitä vaatimuksia, esim. E85. Älä sekoita öljyä bensiiniin tai muihin moottorille sopimattomiin polttoaineisiin. Moottorin komponentit vahingoittuvat ja moottorin takuu raukeaa.

Suojaa polttoainejärjestelmä sakan muodostumiselta sekoittamalla polttoaineeseen stabilointiainetta. Kaikki polttoaineet eivät ole samanlaisia. Vaihda polttoaineen toimittajaa tai merkkiä, jos moottorin käynnistyksessä tai suorituskyvyssä on ongelmia. Tämä moottori on hyväksytty toimimaan bensiinillä. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot).

Korkea ilmanala

Yli 1524 metrin (5000 jalan) korkeudessa hyväksytään polttoaineeksi vähintään 85-oktaaninen / 85 AKI (89 RON) bensiini. Pakokaasupäästövaatimusten täyttämiseksi moottori on säädettävä korkeaa ilmanalaa vastaavaksi. Käyttö ilman korkean ilmanalan säätöä heikentää suorituskykyä, lisää polttoaineen kulutusta sekä päästöjä. Käänny valtuutetun Briggs & Stratton -myyjän puoleen, kun tarvitset tietoa korkean ilmanalan säädöstä.

Moottorin käyttö korkean ilmanalan sarjan kanssa ei ole suositeltavaa alle 762 metrin (2500 jalan) korkeudessa.

Polttoaineen lisäys

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuutin ajan, ennen kuin avaat bensiinisäiliön korkin. Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.
• Älä ylitäytä polttoainesäiliötä. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.
• Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa.
• Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.
• Puhdista lika ja roskat polttoainesäiliön korkin ympäriltä. Irrota polttoainesäiliön korkki (A, kuva 4).
• Täytä polttoainesäiliöön polttoainetta. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
• Kierrä korkki takaisin paikalleen.

Moottorin käynnistys

VAROITUS

Sähkötoimisessa käynnistimessä on maadoitettu liitäntä, ja se on tarkoitettu käytettäväksi tavallisella kodin sähköverkon vaihtovirralla. Sähköjohto on aina maadoitettava asianmukaisesti sähköiskun vaaran välttämiseksi.

Jollei sinulla ole käytettävissä maadoitettua pistorasiaa, älä käytä sähkötoimista käynnistintä. Ota yhteyttä pätevään sähkömieheen, jos sinun tarvitsee asentaa maadoitettu pistorasia.

VAROITUS

Kytke sähköjohto aina ensin laitteessa olevaan kytkinkoteloon ja vasta sen jälkeen toinen pää maadoitettuun pistorasiaan. Kun moottori on käynnistynyt, irrota sähköjohto ensin maadoitetusta pistorasiasta.

Tarkista, että moottorissa on öljyä öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (Full) saakka. Lumilingon moottorissa on vaihtovirralla toimiva sähkökäynnistin ja rekyylikäynnistin. Varmista ennen moottorin käynnistämistä, että olet lukenut seuraavat asiat.

Jos moottorissa on liikaa polttoainetta, säädä rikastin AUKI/AJO-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

Käynnistä moottori seuraavasti:

1. Tarkasta öljy. Katso kohdasta Öljyn tarkistus/lisäys.
2. Varmista, että syöttöruuvin ohjaus on vapautettuna.
3. Työnnä PÄÄLLÄ/POIS-avain (A, kuva 5) ja käännä se PÄÄLLÄ-asentoon tai työnnä Paina/vedä-avain paikalleen, jos varusteena.
4. Käännä rikastimen nuppia (B) ääriasentoon myötäpäivään, jos moottori on kylmä.

HUOMIO: Älä käytä rikastinta, jos moottori on lämmin.

1. Paina pumpupainiketta (C) kahdesti.

HUOMIO: Älä käytä pumppupainiketta, jos moottori on lämmin.

1. Vetokäynnistys: Tartu käynnistinnarun kahvaan tiukasti (D, kuva 5). Vedä käynnistinnarua, kunnes tunnet vastuksen, ja vedäise sen jälkeen nopeasti.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso Vianmääritys-osiosta.

1. Sähkökäynnistys: Kytke sähköjohto (E, kuva 6) ensin laitteessa olevaan liitäntään (F) ja sen jälkeen pistorasiaan. Jos tarvitset jatkojohtoa, varmista, että se on maadoitettu.
2. Sähkökäynnistys: Paina käynnistimen painiketta (G). Kun moottori on käynnistynyt, irrota sähköjohto ensin pistorasiasta ja sen jälkeen laitteen liitännästä.

TÄRKEÄ: Käynnistimen käyttöikä pitenee, kun käytät lyhyitä käynnistysjaksoja (enintään viisi sekuntia). Odota yksi minuutti ennen uutta käynnistysyritystä.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso Vianmääritys-osiosta.

Moottorin pysäytys

VAROITUS

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman. ÄLÄ sammuta moottoria käyttämällä rikastinta.

Ennen kuin sammutat moottorin, käytä sitä joutokäynnillä muutaman minuutin ajan, jotta mahdollinen kosteus haihtuu.

1. Käännä PÄÄLLE/POIS- tai Paina/vedä-avain (A, kuva 7) POIS-asentoon ja irrota tai vedä irti Paina/vedä-avain, jos varusteena.
2. Säilytä PÄÄLLE/POIS- tai Paina/vedä-avain lasten ulottumattomissa. Moottori ei käynnisty ilman PÄÄLLE/POIS- tai Paina/vedä-avainta.

Lumilingon käyttö

VAROITUS

Varmista ennen käyttöä, ettei lumilingon edessä olevalla alueella ole ihmisiä eikä esteitä.

ÄLÄ suuntaa lunta rakennuksia kohti, koska lumen mukana nopeasti lentävät esineet voivat aiheuttaa vahinkoja.

1. Käynnistä moottori. Katso tämän osion kohta Moottorin käynnistys.
2. Säädä heittotorven suunta ja kulma (A, kuva 8). Katso tämän osion kohta Heittotorvi ja lumisuihkun ohjain.
3. Paina syöttöruuvin ohjausvipu (B) täysin pohjaan ja pidä pohjassa. Syöttöruuvi alkaa pyöriä. Syöttöruuvin ohjausvivun vapauttaminen kytkee syöttöruuvin irti.
4. Työnnä laite lumeen.

HUOMIO: Kun luot märkää ja raskasta lunta, hiljennä nopeutta, pidä kaasu aariasennossa ja luo kerrallaan vain osa laitteen koko leveydestä.

1. Kallista kädensijojen tankoja (C) hieman eteenpäin. Näin lumilinko alkaa vetää eteenpäin.

VAROITUS

Lue käyttöohjekirja ennen koneen käyttöä. Kone voi olla vaarallinen varomattomasti käytettynä.

• Älä koskaan käytä lumilinkoa, jos kaikki suojaimet, kannet ja suojalevyt eivät ole paikoillaan.
• Älä koskaan suuntaa lunta ikkunaa kohti tai päästä ihmisiä koneen lähelle, kun moottori käy. Pysäytä kone aina, kun poistut sen ohjaimista.
• Irrota sytytystulppa aina, ennen kuin puhdistat puhaltimen koteloa tai heittotorvea ja ennen kuin teet korjauksia tai säätöjä. Kun poistut koneen luota, irrota turva-avain. Pidä kone puhtaana polttoaine- ja öljyroiskeista ja roskista tulipaloriskin vähentämiseksi.
• Pidä kädet, jalat, hiukset ja löysät vaatteet kaukana moottorin ja lumilingon liikkuvista osista. Vaimentimen ja sen lähialueiden lämpötila voi ylittää 66 °C (150 °F). Vältä näitä alueita.
• ÄLÄ anna lasten käyttää lumilinkoa äläkä olla lähettyvillä, kun lumilinko toimii.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Sen hengittäminen voi aiheuttaa pahoinvointia, pyörtymisen ja lopulta kuoleman.

• Moottorin saa käynnistää ja sitä saa käyttää vain ulkotiloissa.
• Älä käytä moottoria sisätiloissa, edes ovet ja ikkunat auki.

Lumilingon pysäytys

1. Vapauta syöttöruuvin ohjausvipu (A, kuva 9).
2. Käännä PÄÄLLE/POIS-kytkin (B) asentoon POIS ja irrota tai vedä ulos PAINA/VEDÄ-avain.

Lumilingon turvallisuustesti

VAARA

Älä koskaan käytä moottoria sisällä tai suljetussa, huonosti tuuletetussa tilassa. Heittotorven sisällä on pyörivä syöttöruuvi, joka linkoaa lunta. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen.

Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet irtoavat tai vahingoittuvat erittäin vakavasti. Käytä aina erityistä työkalua tukkeutumien selvittämisessä.

VAARA

Lumilingon aiheuttaman vamman syynä on useimmiten käden koskettaminen heittotorven sisällä pyörivään syöttöruuviin.

Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Testi - Ruuvisyötin/Siipiratas

1. Käännä laite ja kytke syöttöruuvin ohjausvipu (A, kuva 9).
2. Vapauta syöttöruuvin vipu.
3. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa tai nopeammin.

Heittotorvi ja lumisuihkun ohjain

Heittotorven kääntö käsin

Tartu heittotorven kädensijaan (A, kuva 10) lumisuihkun ohjaimen kädensijassa ja käännä heittotorvi vasemmalle, oikealle tai mihin tahansa asentoon eteenpäin. Puristuslevy pitää heittotorven halutussa asennossa.

HUOMIO: ÄLÄ nosta konetta heittotorven kädensijasta.

Lumisuihkun ohjaimen säätö käsin

Löysää lumisuihkun ohjaimen siipinuppia (C, kuva 10) ja säädä ohjainta ylös- tai alaspäin, niin voit määrittää lumisuihkun korkeuden ja etäisyyden. Kiristä siipinuppi tiukkaan, kun lumisuihkun ohjaimen säätö on haluamasi.

Tukkeutuneen heittotorven puhdistaminen

VAARA

Yleisin lumilingon aiheuttaman vamman syy on käden koskettaminen heittotorven sisällä pyörivään puhaltimeen. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Älä koskaan puhdista torvea moottorin käydessä.

Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet voivat irrota tai vahingoittua erittäin vakavasti.

1. SAMMUTA MOOTTORI!
2. Odota 10 sekuntia, jotta puhaltimen siivet ovat varmasti pysähtyneet.
3. Puhdista lumi syöttöruuvin kotelosta puhdistustyökalun avulla.

Käyttövihjeitä

1. Lumi linkoutuu tehokkaimmin heti lumisateen jälkeen.
2. Lumi on helpoin poistaa kokonaan, kun limität linkousalueita hieman.
3. Lumi on lingottava mahdollisuuksien mukaan aina tuulen suuntaan.
4. Kun maanpinta on soraa tai kivimurskaa, paina kädensijan tankoja hieman alaspäin, ettet linkoa kiviä. ÄLÄ päästä kiviä ja soraa lumilingon sisään ja lumisuihkuun.
5. Kun lumenluonti on lopetettu, anna moottorin käydä joutokäynnillä muutama minuutti, jotta moottoriin kertynyt lumi ja jää sulaa.
6. Puhdista lumilinko huolellisesti joka käytön jälkeen.
7. Ennen kuin käynnistät lumilingon, tarkista, ettei syöttöruuvissa ja puhaltimessa ole jäätä eikä roskia. Ne voivat vahingoittaa lumilinkoa.
8. Tarkista öljy ennen jokaista käynnistystä. Varmista, että öljy yltää öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (FULL).

Lumilinko

Joka käytön jälkeen

Poista lumilinkoon kerääntynyt lumi ja loska estaäksesi laitteen ohjainten jätätymisen.

8 tunnin välein tai pääivittäin

Suorita puhaltimen turvallisuustestit.

25 tunnin välein tai vuosittain

Tarkista lumilinko lõystyneiden osien varalta.

Säädä syöttöruuvin ohjausvaijeria, jos tarpeen.

Ole yhteydessä laitteen myyjallikkeeseen vuosittain

Varmista, ettei kumisen syöttöruuvin koluminen heikennä suori-tuskykä.

Moottori

5 ensimmäisen käytötunnin jälkeen

Vaihda öljy.

8 tunnin värein tai pääivittäin

Tarkasta moottorin öljytaso.

50 tunnin värein tai vuosittain

Vaihda moottoriöljy.

Tarkista äenvaimennin ja sen suoja.

Vuosittain

Vaihda sytytystulppa.

Tarkista ventiilivälys *

• Ei tarvitse suorittaa, ellei moottorin toiminnassa ilmene häiriöitä. Käänny valtuutetun jälleenmyyjän puoleen.

Pakokaasupäästöjä koskeva ilmoitus

Pakokaasupäästöjen rajoituslaitteet ja -järjestelmät saa huollattaa, vaihtaa ja korjata millä tahansa liikkuvien työkoneiden korjaamolla tai korjaajalla.

Pakokaasupäästöjen tarkastus on kuitenkin ilmainen vain, jos työn tekijänä on oltava tehtaan valtuuttama jälleenmyyjä.

Öljynvaihto

Poista öljy

Käytetty öljy on ongelmajätettä, ja se on annettava käsiteltäväksi asianmukaisesti. Älä hävitä sitä talousjätteen joukossa. Tarkista paikallisilta jätehuoltoviranomaisilta, huolsta tai jälleenmyyjältä turvallisen jätehuollon/kierrätyksen sijainti.

1. Sammuta moottori. Kun moottori on vielä lämmin, irrota sytytystulpan johto (A, kuva 11) ja vie se pois sytytystulpan luota.

HUOMIO: Lumisuoja on irrotettava moottorista, jotta pääset käsiksi sytytystulpan johtoon. Katso tämän osion kohta Sytytystulpan vaihto.

1. Kallista laitetta hieman taaksepäin ja irrota öljyn tyhjennystulppa (B, kuva 12). Valuta öljy hyväksyttyyn astiaan.
2. Kun öljy on tyhjentynyt, asenna öljyn tyhjennystulppa takaisin ja kiristä se.

Lisää öljyä

1. Aseta moottori vaakasuoraan asentoon.
2. Puhdista öljyntäyttöalueelta kaikki roskat.
3. Katso öljytilavuus laitteen teknisistä tiedoista.
4. Irrota mittatikku (C, kuva 13) ja pyyhi se puhtaalla kankaalla.
5. Kaada öljyä hitaasti moottorin öljyntäyttöaukkoon (D). Älä täytä liikaa. Odota minuutti ja tarkasta öljytaso uudelleen.
6. Asenna ja kiristä mittatikku.
7. Irrota mittatikku ja tarkasta öljytaso. Sen tulisi olla öljytikun täyden merkin yläreunassa (E).
8. Asenna ja kiristä mittatikku.

Syöttöruuvin välyksen säätö

VAROITUS

Älä kiristä liikaa, koska vipu voi nousta ylöspäin, jolloin syöttöruuvi pysyy kytkettynä, vaikka syöttöruuvin ohjausvipua ei painettaisikaan.

VAROITUS

Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen.

Jos syöttöruuvi ei enää pyöri, kun se kytketään päälle vivusta, tai jos hihna luistaa kuormitettuna, syöttöruuvin välyksen tai hihnan on voinut venyä. Tämä voidaan korjata säätämällä syöttöruuvin välystä. Jos hihna on liian kulunut tai poikki, korjauta laite valtuutetulla jälleenmyyjällä.

HUOMIO: Syöttöruuvi ei saa pyöriä, kun sitä ei ole kytketty päälle vivusta. Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen, ennen kuin käytät laitetta uudelleen.

Tarkastus

1. Käännä moottori.
2. Kytke syöttöruuvi vivusta. Syöttöruuvin pitäisi nyt pyöriä.
3. Vapauta syöttöruuvin vipu. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa.

Jollei syöttöruuvi pyöri ja pysähdy edellä kuvatulla tavalla, tee saatto tai vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Säädöt

1. Sammuta moottori ja poista avain. Odota, että kaikki liikkuvat osat pysähtyvät.
2. Liu'uta vaijerin suojusta (A, kuva 14) ylöspäin, jolloin vaijerin säätösilmukat (B) ja Z:n muotoiset päät (C) tulevat näkyviin.
3. Irrota vaijerin Z:n muotoinen pää vaijerisilmukasta ja aseta se seuraavaksi ylempään silmukkaan, jolloin vyö kiristyy. Liu'uta vaijerin suojusta takaisin paikalleen.

HUOMIO: Vaijerissa on oltava hieman löysää, kun vipu on vapaana.

1. Pysy kaukana syöttöruuvista ja aseta avain paikalleen, käynnistä moottori ja suorita tarkastus uudelleen. Jollei syöttöruuvi pyöri ja pysähdy kuvatulla tavalla, vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Varastointi

VAROITUS

Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta

Säilytä kaukana uuneista, kiukaista, lämmityskattiloista tai muista laitteista, joissa on sytytysliekkejä tai muita sytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

Polttoainejärjestelmä

Polttoaine voi vanhentua, jos sitä säilytetään yli 30 päivää. Vanha polttoaine aiheuttaa happo- ja sakkakertymiä polttoainejärjestelmään ja tärkeisiin kaasuttimen osiin. Pidä polttoaine tuoreena käyttämällä polttoainetta suojaavaa, koostumukseltaan parannettua Briggs & Stratton® -stabilointiainetta, jota on saatavana kaikista alkuperäisten Briggs & Stratton -varaosien myyntipisteistä.

Jos moottorin polttoainesäiliössä on FRESH START®-korkki, käytä Briggs & Stratton FRESH START®-lisäainetta, jota on saatavana tiivisteena läpivirtauspatruunassa.

Moottorin polttoainetta ei tarvitse tyhjentää, jos polttoaineen stabilointiainetta lisätään ohjeiden mukaisesti. Käytä moottoria 2 minuutin ajan, jotta stabilointiaine kulkeutuu kaikkialle polttoainejärjestelmään ennen varastointia.

Moottoriöljy

Vaihda moottoriöljy kun moottori on vielä lämmin.

Lumilinko

1. Puhdista lumilinko huolellisesti.
2. Voitele kaikki voitelukohteet (tiedustele valtuutetulta jälleenmyyjältä).
3. Varmista, että kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni. Tarkista kaikkien näkyvien liikkuvien osien vauriot, murtumat ja kuluminen. Vaihda tarvittaessa.
4. Korjaa kaikki ruostuneet tai hilseilleet maalipinnat.
5. Peitä syöttöruuvin ja puhaltimen paljaat metalliosat ruosteenestoaineella.
6. Säilytä lumilinkoa mahdollisuuksien mukaan sisätiloissa ja peitä se polyeteenillä ja liitä suojaksi.
7. Jos mallissa on taittuvat kädensijat, löysää ylemmän kädensijan kiinnitysnupit. Käännä ylempi kädensija eteen.
8. Jos lumilinkoa säilytetään ulkotiloissa, aseta se pukille ja varmista, ettei se kosketa maahan. Peitä lumilinko raskaalla peitteellä.

Käyttöönotto varastosta

1. Nosta ylempi kädensija käyttöasentoon ja kiristä sen kiinnitysnupit.
2. Täytä polttoainesäiliö polttoaineella.
3. Tarkista sytytystulppa. Varmista, että välys on oikea. Jos sytytystulppa on kulunut tai vahingoittunut, vaihda se.
4. Varmista, että kaikki kiinnittimet ovat tiukalla.
5. Varmista, että kaikki suojaimet, suojalevyt ja kannet ovat paikoillaan.

ONGELMA TARKISTA RATKAISU
Syöttöruvi ei pysähdy 5 sekunn kuluessa ohjausvivun vapautukstesa.	Syöttöruvin ohjausvajeri värärin säädetty.	Säädä syöttöruvin ohjausvajeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vajerin säätö". Jollei syöttöruvi pysähdy vi-den sekunnin kuluessa, korjauta laite valtuutetulla jälleenmyjälla.
Heittotorvi tai suihkun ohjain ei toimi (kauko-ohjattava/ kaskäytöinen).	Heittotorvi tai suihkun ohjain on voideltava.	Käänny valtuutetun jälleenmyjän puoleen.
	Heittotorvi tai suihkun ohjain on jäätynyt.	Vie lumilinko lammitettyn autotallin tai anna sen käydä mutaman minuutin ajan, jotta lumi ja jää irtoavat heittotorven alaosasta.
Moottori ei käynnisty.	Avain on pois-asennossa tai se ei ole paikallaan.	Käännä avain PÄLLÄ-asentoon.
	Pumpppainiketta ei ole painenlu. Paine	pumpppainiketta kahdesti ja käynnistä.
	Jäätynyt moottori Vie lumilinko lammitettyn autotallin, kunnes moottori sulaa.	Rikastin auki - kylmä moottori. Kännä
	Poltoaine loppu. Täytä poltoainesäïlö	rikastin kiinni-asentoon, paine pumpppainiketta ja käyn-nistä moottori.
	Sylinterissä on liikaa poltoinetta. Ava	rikastin, pyöritä moottoria useita kertoja, kunnes se käynnis-tyy.
	Ei kipinaa. Kytke sytytystulpan johto tai	vaihda sytytystulpa.
	Vettä poltoaineessa tai poltoaine on vanhaa.	Tyhjennä poltoainesäïlö. (Hävitätä poltoaine valtuutetussa ongelma-jätelaltokssessa.) Täytä säïlö tuoreella poltoaineella.
	Johtoa ei ole kylketty tai vikavirtasuo-ja on lauennut (sähkökäynnisteisetmallit).	Kytke johto tai vaihda vialinen johto uuteen. Nollaa vikavirtasuoja.
Moottori käynnistyhuonosti ja käyepatasaisesti.	Lian rikas poltoaineseos. Sürrä rikastin	AUKI-asentoon.
	Vialinen sytytystulppa, likaa tai väräravalys.	Puhdista sytytystulppa ja säädä sen välys tai käänny valtuutetun jälleenmyjän puoleen.
	Poltoainesäïlön ilma-aukko on sukossa.	Puhdista ilma-aukko.
Voimakas tärinä.	Osia iri tai vahingoittunut syöttöruvi.	Sammuta moottori valittömästi. Käänny valtuutetun jälleenmyjän puoleen.
Kolan reuna ei puhdista kovia alustoja.	Linkoamisen jälkeen maahan jäaliikaa luntä.	Käänny valtuutetun jälleenmyjän puoleen, jotta saat selville, onko kolan reuna vaihddattava uuteen.
	Kolan reuna kulunut. Käänny valtuutetun.	myjän puoleen vaihtoa varten.
Laite ei linkoa lunta.	Syöttöruuvin vetohihna lösällä tai vahingoittunut.	Säädä syöttöruuvin ohjausvajeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vajerin säätö".
		Käänny valtuutetun myjän puoleen hihnan vaihtoa varten.
	Heittotorvi tutossa lumesta. Sammuta	moottori valittömästi. Puhdista tutkeutunut heittotorvi aina puhdistustyökalulla aläkä käsilläsi. Puhdista heittotorvi ja syö-töruuvin kotelon sisäpuoli. Katso Käytäjan turvallisuus -osion kohta "Varoituksia".
	Vieras esine syöttöruuvissa.	Sammuta moottori valittömästi. Puhdista tutkeutunut heittotorvi aina puhdistustyökalulla aläkä käsilläsi. Poista esine syöttöruuvista. Katso Käytäjan turvallisuus -osion kohta "Varoituksia".
	Kuminen syöttöruvi on kulunut tai vahingoittunut.	Käänny valtuutetun myjän puoleen vaihtoa varten.

BRIGGS & STRATTONIN MOOTTORIEN/LAITTEIDEN TAKUUKÄYTÄNTÖ Huhtikuu 2012

RAJOITETTU TAKUU

Briggs & Stratton takaa, että alla määritettynä takuuaikana se korjaa tai vaihtaa veloituksetta osan tai osat, joissa on materiaali- ja/tai valmistusvika. Takuukorjattavan tai takuuvaihdettavan tuotteen kuljetuskustannukset ovat ostajan vastuulla. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Jos tarvitset takuuhuoltoa, etsi lähin oman alueesi valtuutettu huoltomyyjä myymälähaustamme osoitteessa www.murray.com. Ostajan täytyy ottaa yhteyttä valtuutettuun huoltomyyjään ja toimittaa tuote valtuutetulle huoltomyyjälle tarkistusta ja testausta varten.

Muuta nimenomaista takuuta emme myönnä. Oletetut takuut, myös jälleenmyyntiarvoa ja tiettyyn käyttötarkoitukseen soveltuvuutta koskevat takuut, on rajattu yhteen vuoteen ostopäivästä tai lain sallimiin rajoihin. Muita oletettuja takuita emme myönnä. Vastuu tahattomista tai välillisistä vahingoista ei kuulu takuun piiriin, jos laki sallii tällaisen takuurajoituksen. Kaikki osavaltiot ja maat eivät salli rajoituksia oletetun takuun pituuteen, eivätkä kaikki osavaltiot ja maat salli tahattomien tai välillisten vahinkojen rajaamista takuun ulkopuolelle. Edellä oleva rajoitus ja poikkeus eivät siis välttämättä koske sinua. Tämä takuu antaa sinulle tiettyjä laillisia oikeuksia, mutta sinulla voi lisäksi olla oikeuksia, jotka vaihtelevat valtiosta toiseen.**

TAKUUAIKA

Kohde Yksityiskäyttö Kaupallinen käyttö

Laite 2 vuotta 90 päivää

Moottori* 2 vuotta 90 päivää

Akku 1 vuosi 1 vuosi

* Koskee ainoastaan Briggs & Stratton -moottoreita. Muiden kuin Briggs & Stratton -moottorien takuun myöntää aina moottorin valmistaja. Päästöihin liittyviä osia koskee päästötakuuilmoitus. ** Australia: Tuotteissamme on takuu, jota ei Australian kuluttajansuojalain mukaisesti voi sivuuttaa. Olet oikeutettu vaihtoon tai hyvitykseen merkittävästä viasta ja korvaukseen muusta kohtuullisessa määrin ennakoitavasta tappiosta tai vahingosta. Olet myös oikeutettu tuotteiden korjaukseen tai vaihtoon, jos niiden laatu ei ole hyväksyttävää, vaikka vikaa ei katsottaisi merkittäväksi viaksi. Jos tarvitset takuuhuoltoa, etsi lähin oman alueesi valtuutettu huoltomyyjä myymälähaustamme osoitteessa BRIGGSandSTRATTON.com. Voit myös soittaa numeroon 1300 274 447, tai lähettää sähköpostia tai postia osoitteeseen [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Takuu alkaa sinä päivänä, kun ensimmäinen kuluttaja tai kaupallinen loppukäyttäjä ostaa laitteen vähittäismyymälästä. Takuu on voimassa yllä olevassa taulukossa mainitun takuuajan. Yksityiskäytöllä tarkoitetaan vähittäisasiakkaan henkilökohtaista kotitalouskäyttöä. Kaupallisella käytöllä tarkoitetaan kaikkea muuta käyttöä, kuten käyttöä kaupalliseen toimintaan, tulonhankintaan tai vuokraukseen. Jos tuote on kerrankin ollut kaupallisessa käytössä, sen katsotaan olevan kaupallisessa käytössä koko takuuajan siitä alkaen.

Briggs & Stratton -merkkisten tuotteiden takuuta ei tarvitse rekisteröidä erikseen. Säilytä kuitenkin kuitti ostotodistuksena. Mikäli et esitä ostokuittia takuuhuoltoon tuotaessa, tuotteen valmistuspäivämäärä käytetään takuuajan alkamispäivämääränä.

TAKUU'EHDOT

Teemme mielellämme kaikki takuukorjaukset. Olemme pahoillamme sinulle aiheutuvasta vaivasta. Takuuhuolto on saatavilla vain valtuutettujen Murray-huoltomyyjien kautta. Useimmat takuukorjaukset hoituvat rutiinomaisesti, mutta aina takuuhuoltopynnöt eivät ole perusteltuja. Tämä takuu kattaa ainoastaan materiaali- ja valmistusviat. Se ei kata virheellisestä käytöstä tai väärinkäytöstä, virheellisestä kunnossapidosta tai korjauksesta, tavanomaisesta kulumisesta taikka vanhentuneesta tai hyväksymättömästä polttoaineesta aiheutuneita vahinkoja.

Virheellinen käyttö ja väärinkäyttö - Tämän tuotteen oikea käyttö, johon se on tarkoitettu, on kuvattu käyttöohjeessa. Tuotteen käyttäminen muulla kuin käyttöohjeessa kuvatulla tavalla tai tuotteen käyttäminen sen vahingoittumisen jälkeen aiheuttaa takuun raukeamisen. Takuu ei ole voimassa, jos tuotteen sarjanumero on poistettu tai tuotetta on sormeiltu tai muutettu jollain tapaa tai jos tuotteessa on merkkejä väärinkäytöstä, kuten osumajälkiä tai veden/kemikaalien aiheuttamia syöpymisvaurioita.

Virheellinen kunnossapito tai korjaus - Tätä tuotetta on huollettava käyttöohjeessa kuvattujen menettelyjen ja huoltovälien mukaisesti, ja sen huollossa ja korjauksissa on käytettävä aitoja Briggs & Stratton -osia tai vastaavia. Takuu ei kata huollon laiminlyönnistä tai muiden kuin alkuperäisten varaosien käytöstä aiheutuneita vahinkoja.

Normaali kuluminen - Kaikkien mekaanisten laitteiden tavoin hankkimasi kone kuluu, vaikka sitä huolletaankin asianmukaisesti. Tämä takuu ei kata korjauksia, jotka johtuvat siitä, että osa tai laite on kulunut loppuun tavanomaisessa käytössä. Esimerkiksi suodattimien, hihnojen, leikkuuterien ja jarrupalojen (moottorin jarrupaloja lukuun ottamatta, jotka kuuluvat takuun piiriin) kaltaiset huollettavat ja kuluvat osat eivät kuulu takuun piiriin pelkästään kulumisen vuoksi, vaan niissä on oltava materiaali- tai valmistusvika.

Vanha polttoaine - Toimiakseen oikein tämä tuote tarvitsee tuoretta polttoainetta, joka täyttää käyttöohjeessa määritellyt vaatimukset. Vanhan polttoaineen aiheuttamat vahingot (kuten kaasuttimen vuoto, tukkeutuneet polttoaineputket tai kiinni tarttuvat venttiilit) eivät kuulu takuun piiriin.

Muut pois suljetut seikat - Tämä takuu ei koske vaurioita, jotka johtuvat vahingosta, väärinkäytöstä, muokkauksista, muutoksista, epäasianmukaisesta huollosta, jättäytymisestä tai kemiallisesta heikkenemisestä. Takuu ei myöskään koske lisäosia tai -varusteita, joita ei toimitettu tuotteen mukana alun perin. Takuu ei kata laitteita, joita käytetään ensisijaisena virtalähteenä hyötsähkön sijaan, eikä laitteita, joita käytetään elvytystarkoituksiin. Takuu ei kata vikoja, jotka johtuvat luonnonmullistuksista tai muista ylivoimaisista esteistä, joihin valmistaja ei voi vaikuttaa.

MOOTTORI:

Merkki Briggs & Stratton

Mallisarja

Snow

SeriesTM

Bruttoteho* 8,00 vääntömomenttiyksikköä 3 060 r/min -käyntinopeudella

Tyyppi

4-tahti

Moottoritilavuus

205 cm³ (12,48 kuutiotuumaa)

Käynnistysjärjestelmä Rekyyli ja etäkäynnistys 230 V Sähköinen johdoton

1-2-3

Käynnistyspaketti

Laturi

Öljytilavuus 0,59 L (20 oz)

Moottoriöljy

Synteettinen

5W30

Polttoainesäiliön tilavuus Nylon 3,0 litraa (2,8 qts)

Sytytystulpan välys 0,76 mm (0,030 tuumaa)

Sytytystulpan kiristystiukkuus 20 Nm (180 lb-in)

Sytytysjärjestelmä

Tämä sytytystulpallinen sytytysjärjestelmä täyttää JCES-002-standardin (Kanada).

SYÖTTÖRUUVI/PUHALLIN:

Työleveys 55,9 cm (22,0 tuumaa)

Syöttökorkeus

32,0 cm (12,6 tuumaa)

Syöttöruuvin/puhaltimen läpimitta

25,4 cm (10,0 tuumaa)

Puhaltimen siipien lukumäärä

2

HEITTOTORVI:

Lumisuihkun ohjain

Käsin

Heittotorven kääntö

Käsin kääntö - 200°

VOIMANSIIRTOJÄRJESTELMÄ:

Voimansiirtomenetelmä

Syöttöruuvi - Itsevetävä

Vaihteet

Ei ole

Rengaskoko

20,3× 5,1cm (8,0× 2,0 tuumaa)

Teholuokitus

Yksittäisten bensiinimoottorimallien bruttohevosvoima on ilmoitettu SAE:n (Society of Automotive Engineers) koodiston J1940 (Small Engine Power & Torque Rating Procedure) mukaisesti, ja suorituskyky on laskettu ja korjattu standardin SAE J1995 (versio 2002-05) mukaisesti. Vääntömomenttiarvot on saatu käyntinopeudella 3 060 r/min; hevosvoima-arvot käyntinopeudella 3 600 r/min. Bruttohevosvoimakäyrät ovat nähtävissä sivustossa www.BRIGGSandSTRATTON.com. Nettotehoarvot on mitattu pakoputki ja ilmanpuhdistin asennettuina, mutta bruttohevosvoimat kerätään ilman näitä oheislaitteita. Moottorin todellinen bruttohevosvoima on nettotehoa suurempi, koska siihen vaikuttavat mm. ympäristön käyttöolosuhteet ja moottorikohtaiset vaihtelut. Koska moottoreita asennetaan hyvin erilaisiin laitteisiin, bensiinimoottori ei ehkä kehitä sille ilmoitettua bruttohevosvoimaa yksittäisessä moottoroidussa laitteessa. Ero johtuu monista tekijöistä, joita voivat olla esimerkiksi moottorin eri komponentit (ilmanpuhdistin, pakosarja, laturi, jäähdytin, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus merenpinnasta) sekä moottorikohtainen vaihtelu. Luettelo ei ole rajoittava. Valmistus- ja kapasiteettirajoitusten vuoksi Briggs & Stratton voi vaihtaa moottorin saman sarjan tehokkaampaan versioon.
