BRUKSANVISNING S5 Plus EZVIZ

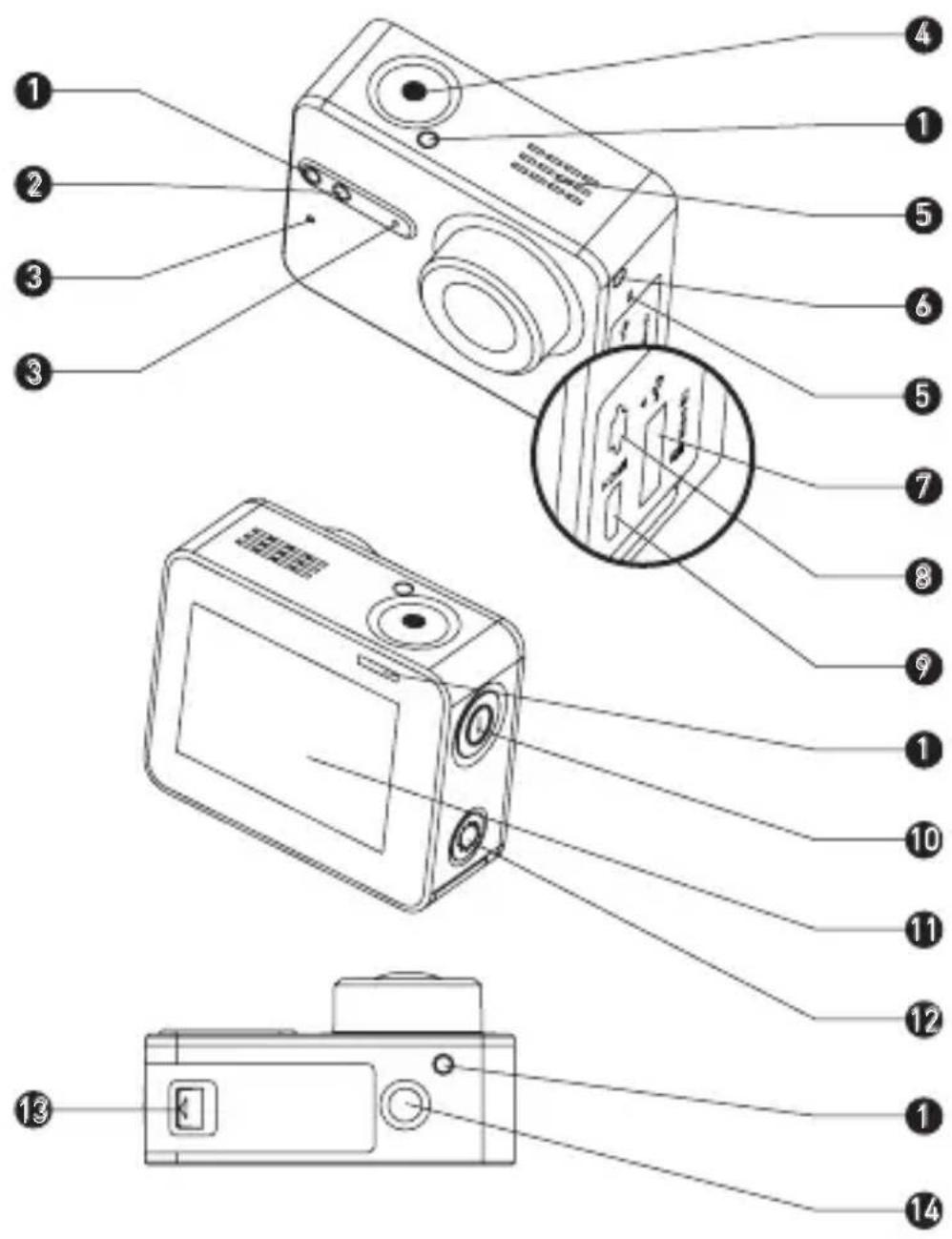

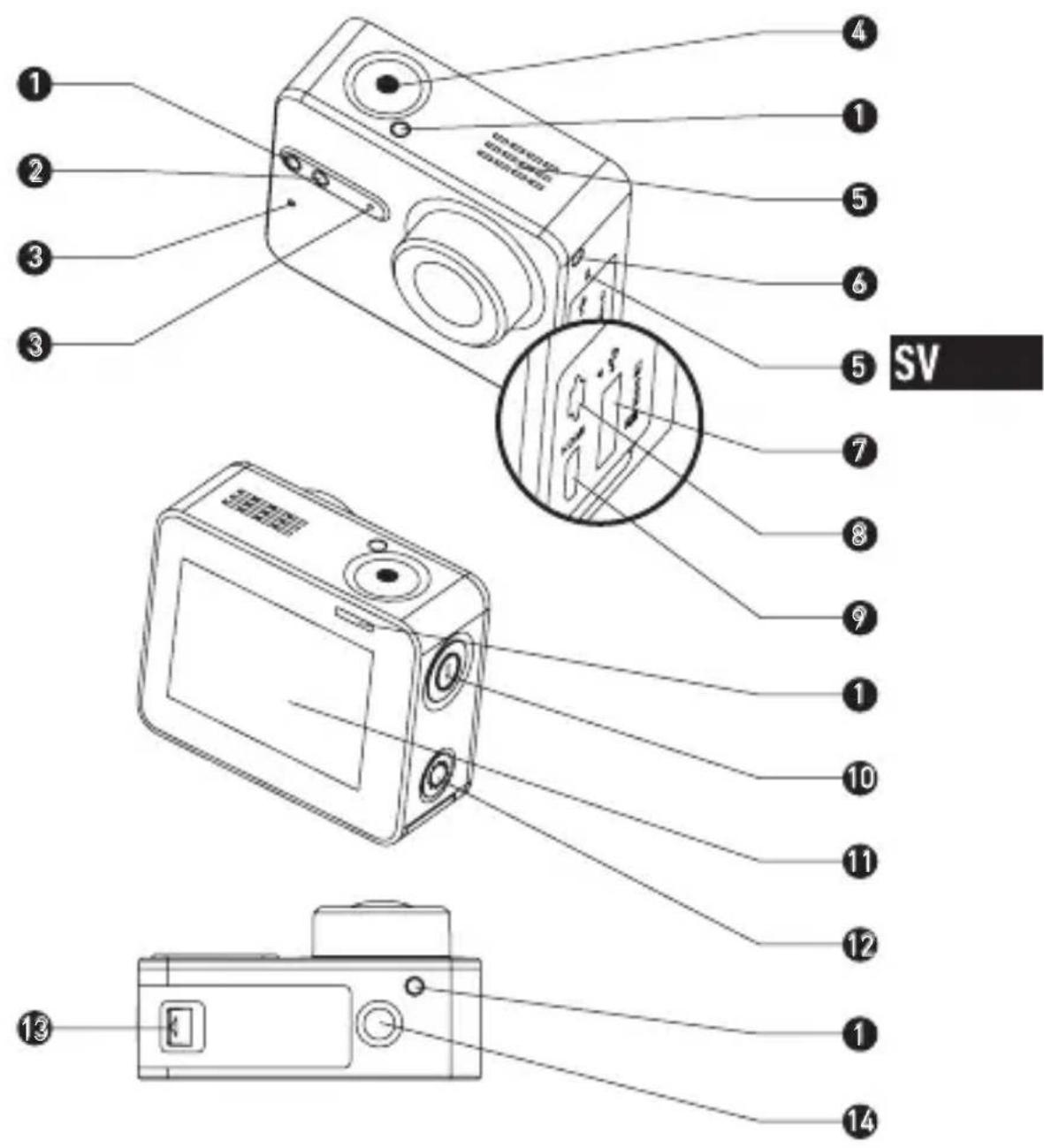

Grundläggande information 11 LED-indikator för inspelningsstatus Ständigt på: Vänteläge Flimrande: Spelar in 2 LED-indikator för Wi-Fi-status Släckt: Wi-Fi är avaktiverat Flimrande: Wi-Fi är aktiverat 3 MIC Mikrofon 4 Slutare Starta/stoppa inspelning 5 Högtalare Ljud och videouppspelningsljud 6 LED-indikator för ström Konstant rött ljus: Laddar Konstant blått ljus: Laddad 7 microSD-kortplats Sätt i microSD-kortet för lagring. microSD-kortet ingår inte. Köp kor

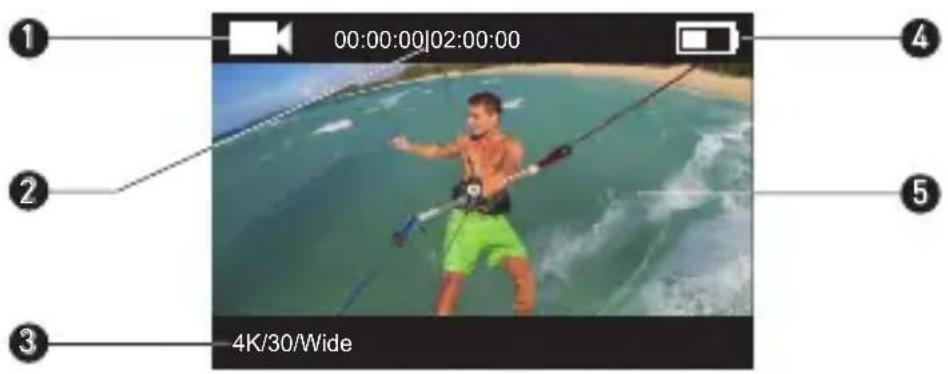

tet separat (se sida 5 för rekommenderade microSD-kortmodeller). 8 USB-gränssnitt USB-dataöverföring och laddning. 9 micro-HDMI-gränssnitt HDMI-utgång 10 Strömknapp Håll knappen nedtryckt i en halv sekund om du vill starta kameran och i tre sekunder om du vill stänga av den. 11 LCD-skärm LCD-pekskärm 12 Inställningsknapp Tryck för att öppna menyn för videoinställningar Håll nedtryckt för att aktivera Wi-Fi 13 Batterilock Tryck ned pilen och dra ut locket. Du kan byta ut batteriet om det tar slut. 14 Standardfäste Gränssnitt (1/4 tum/635 mm) Gränssnitt för olika fästen. 2Display-introduktion 00:00:00|02:00:00 4K/30/ Wide

1 Aktuellt inspelningsläge Videoläge Fotoläge Sekvensläge Intervalläge 2 Videoläge: Redan inspelad tid/tid kvar för inspelning Fotoläge, sekvensläge och intervalläge: Antal tagna bilder/antal bilder kvar 3 Videoläge: Upplösning/bildfrekvens/visningsfält Fotoläge: Upplösning Sekvensläge: Upplösning/fotofrekvens Intervalläge: Upplösning/fotointervall 4 Batteristatus 5 Livevisnings- eller uppspelningsbild

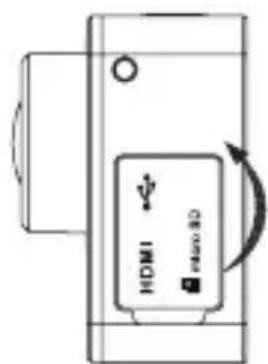

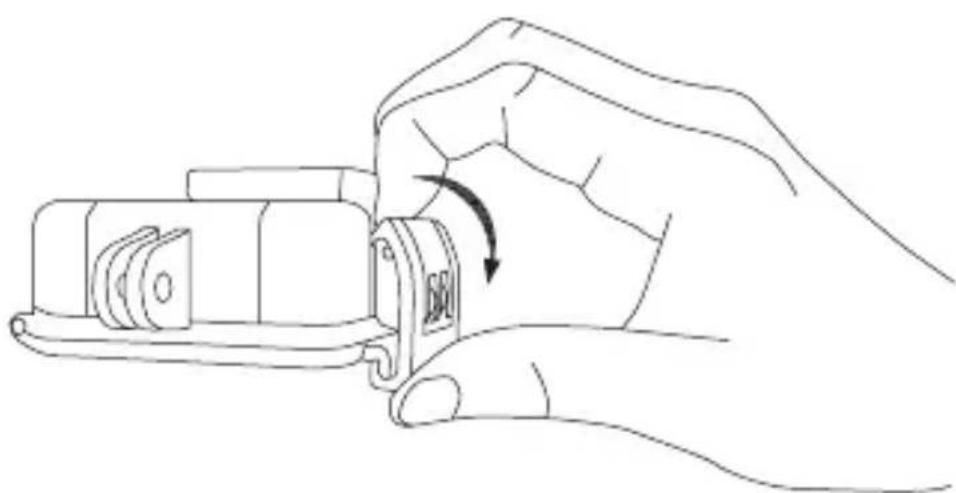

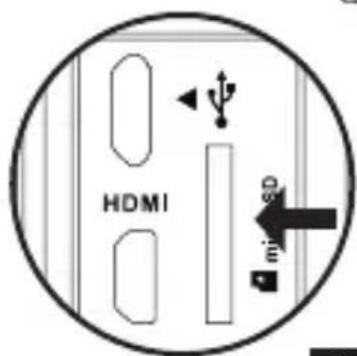

3Åtgärd Steg 1 Ta ut kameran Kameran är som standard placerad inuti ett vattentätt hölje. Innan du använder kameran första gång- en tar du ut den ur det vattentäta höljet och sätter i microSD-kortet och laddar kameran. 4Steg 2 Sätt i microSD-kortet. Kameran har stöd för video- och bildlagring på det lokala minneskortet. Sätt i microSD-kortet i microSD-kortplatsen. (Använd den rekommenderade kortmodellen. Kortkapaci- teten ska vara minst 4GB.) Krav på microSD: Klass 10 och högre. Rekommendation för microSD: SANDISK EXTREME

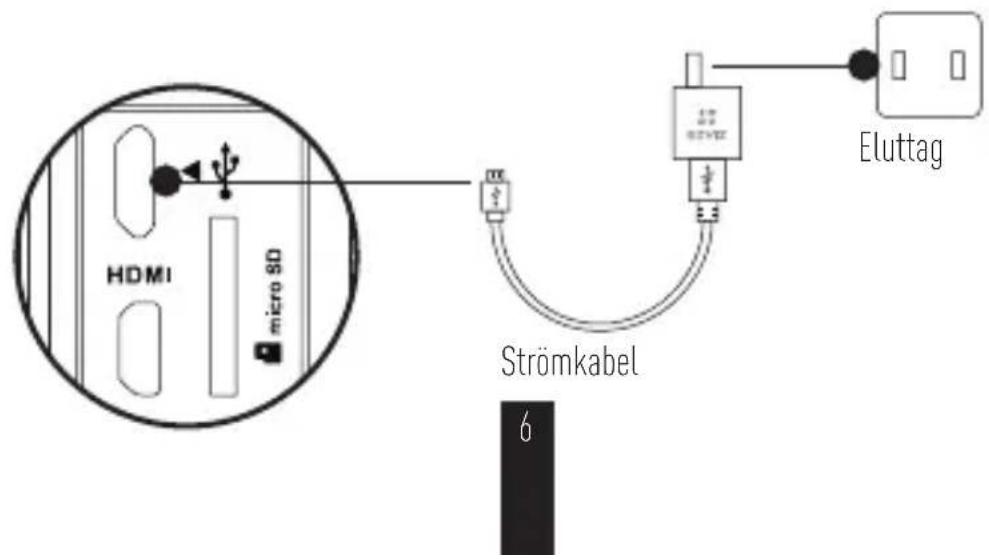

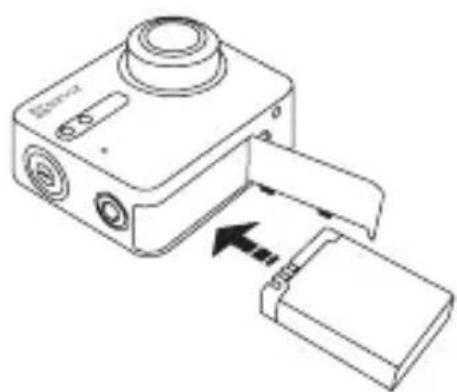

Tryck ned pilen och dra ut locket i pilens riktning. Sätt i batteriet och sätt tillbaka locket. Anslut kameran till strömförsörjningen

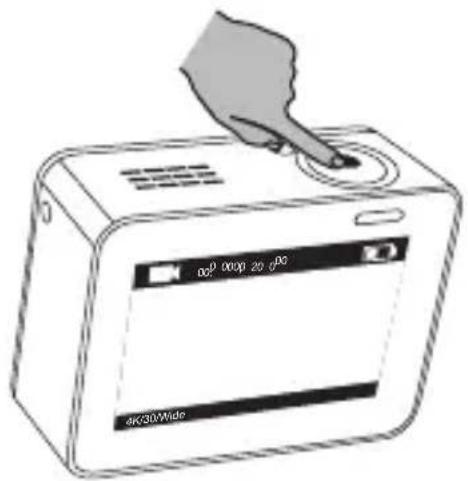

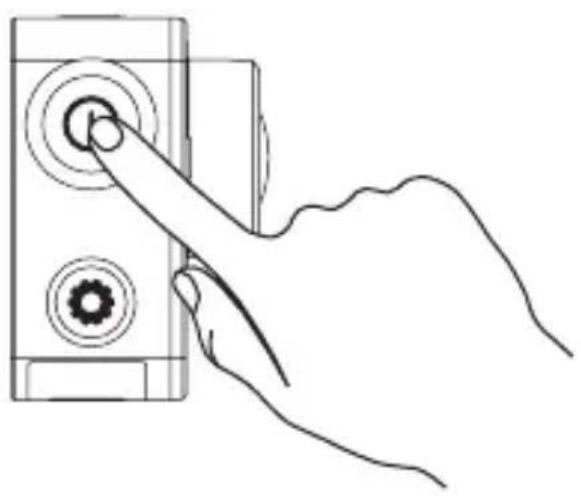

Det rekommenderas att du laddar kameran helt i läget ”ström av” innan du använder kameran första gången. Strömkabel Eluttag 6Ström på och ström av Ström på Håll strömknappen nedtryckt och släpp när summern larmar. Summern larmar snabbt och LED-indikatorn för kamerastatus flimrar lila. När indikatorn växlar till konstant blått ljus är kameran i läget ”ström på” och i standby-läge. Ström av Håll strömknappen nedtryckt och släpp när summern larmar och LED-indikatorn för kamerasta- tus stängs av. Nu är kameran i läget ”ström av”. Stäng inte av strömmen när du spelar in eller fotograferar. 7Spela in/fotografera Kameran har stöd för fyra inspelningslägen. Videoläge Spela in video Fotoläge Ta ett foto Sekvensläge Ta flera foton på kort tid. Intervalläge – foto/ Intervalläge – video Ta upprepade foton med ett förinställt intervall Ta upprepade foton med ett förinställt intervall och gör foton till en video. Tryck på för att spela in.

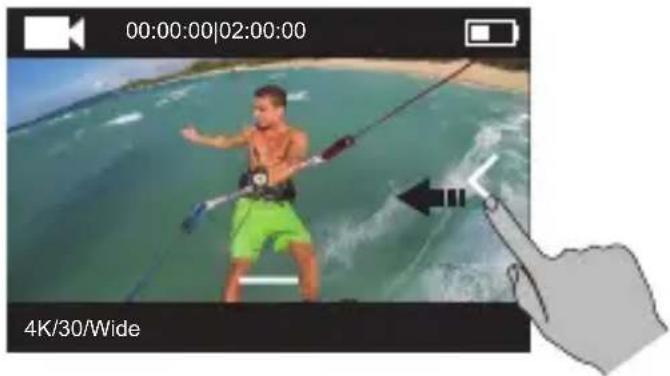

4K/ 30 /Wide Tryck på för att växla till nästa inspelningsläge eller till uppspelning. 8Ställ in parametrar Tryck på pekskärmen för att visa aktuellt inspelningsläge. Dra uppåt eller tryck på för att ställa in de avancerade inspelningsparametrarna. Dra till vänster för att öppna huvudmenyn. Du kan ändra inspelningsläge eller trycka på för att öppna kamerainställningsmenyn. 00:00:00|02:00:00 4K/3 0/ Wide 9Trådlös styrning Du kan aktivera kamerans Wi-Fi för att tillåta trådlös styrning eller att appen EZVIZ SPORTS ansluter till kameran. Håll nedtryckt för att aktivera Wi-Fi. Du kan ställa in läget för trådlös styrning i inställningsmenyn.

• Om du väljer App som läge för trådlös styrning kan du söka efter “EZVIZ SPORTS” i App Store eller Google Play

för att hämta och installera appen. Aktivera Wi-Fi på din mobiltelefon, hitta kamerans Wi-Fi-signal anslut till den. Wi-Fi-namn: EZVIZ_XXXX Wi-Fi-lösenord: 1234567890

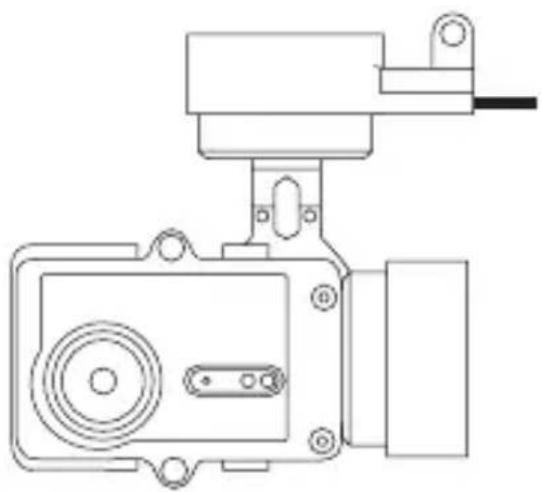

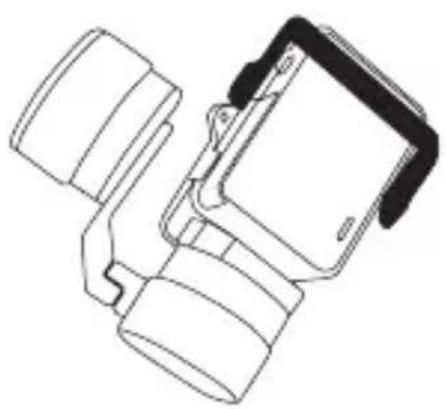

• Läs snabbguiden om fjärrstyrning om du väljer Remote (Fjärrstyrning) som läge för trådlös styrning. Standardnamnet och standardlösenordet för Wi-Fi använder du bara första gången du loggar in. Du måste ändra standardlösenordet för att undvika säkerhetsrisker, t.ex. obehörig åtkomst till produkten, vilket kan göra så att den inte fungerar korrekt och/ eller få andra oönskade konsekvenser. Namnet och lösenordet för Wi-Fi återställs till standard när kameran återställs. 10Ansluta till en skärm Du kan ansluta kameran till en skärm med en HDMI-kabel och spela upp videoklipp och visa bilder samt spela in och spela upp livevideoklipp. Anslut kameran till skärmen med en micro-HDMI-kabel och sätt igång kameran för att använda läget för livevisning eller spela upp videoklipp. HDMI-kabeln ingår inte. Köp den separat. Skärm HDMI-kabel micro-HDMI-gränssnitt LCD-skärmen fungerar inte när kameran ansluts till en skärm. Du kan växla inspelningsläge eller öppna menyer med knapparna. Nästa post/nästa läge Bekräfta Tillbaka 11Bilaga: Ramadaptern ingår i kamerapaketet. Med ramadaptern kan kameran användas med olika tillbe- hör. Användning 1 – Montering på luftfarkosten Bilden av den monterade kameran på luftfarkosten visas nedan.

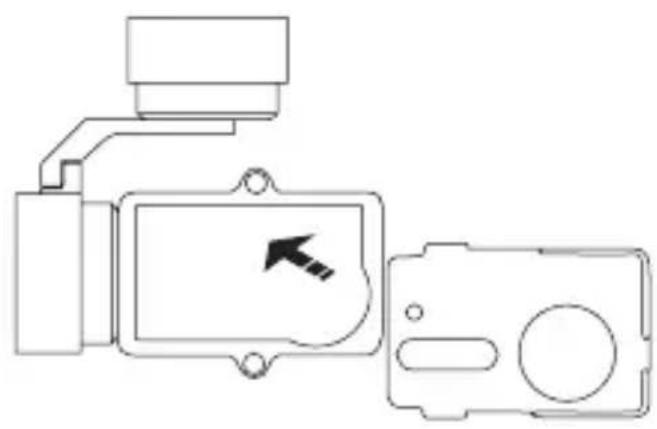

1. Sätt fixeringsramen på luftfarkosten.

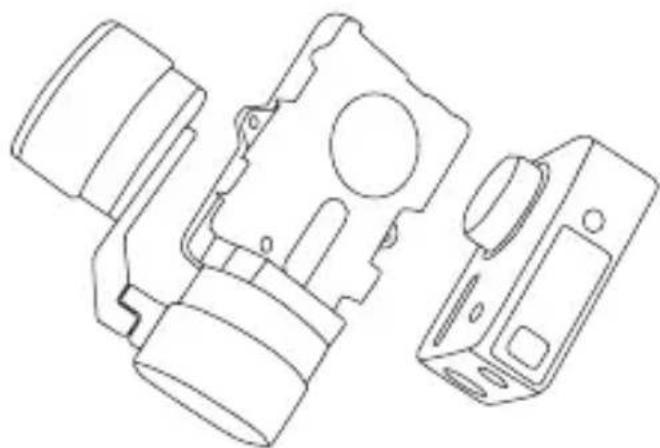

Användning av ramadapter

122. Placera kameran så att linsen hamnar i hålet på fixeringsramen.

3. Placera fästet enligt skruvhålen på ramen och sätt i och dra åt de två skruvarna.

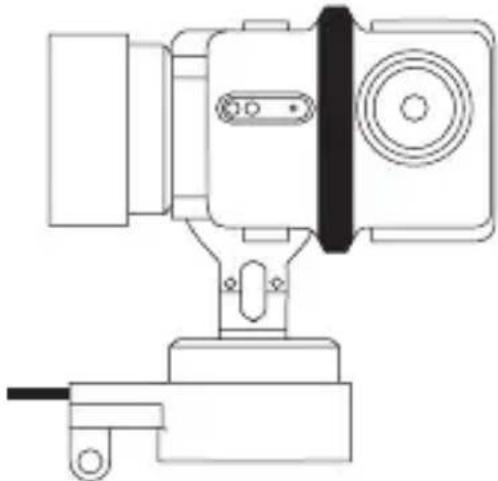

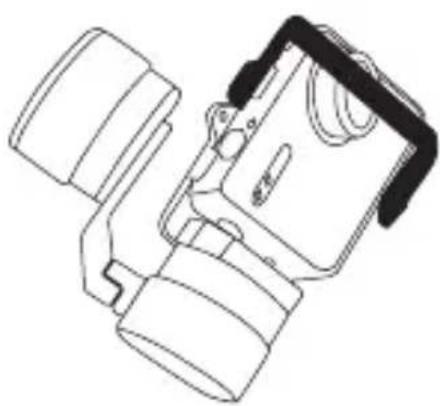

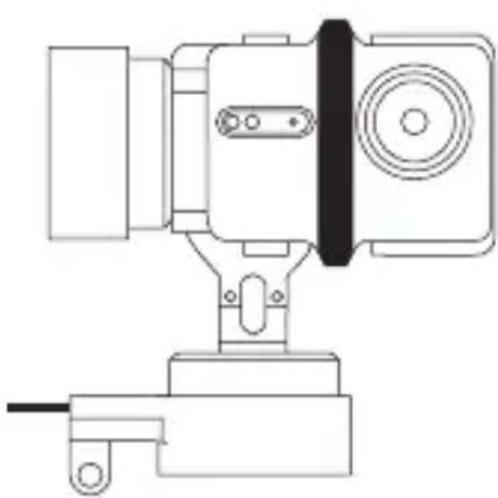

13Användning 2 – Montering på stabilisatorn Bilden av den monterade kameran på stabilisatorn visas nedan.

1. Sätt fixeringsramen på luftfarkosten.

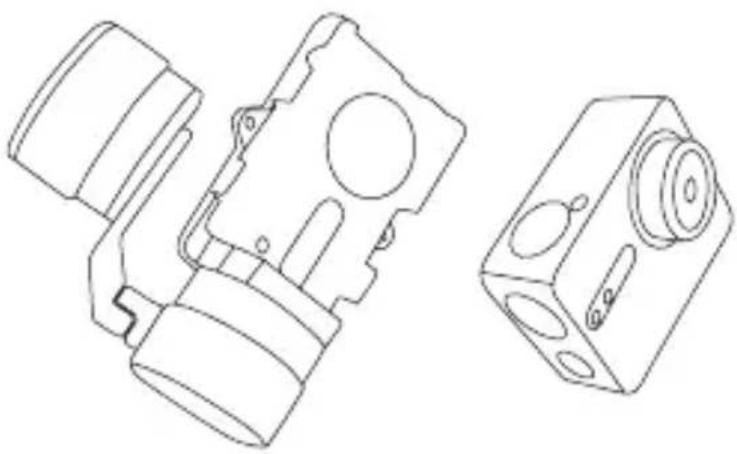

142. Placera den bakåtvända kameran på fixeringsramen.

3. Placera fästet enligt skruvhålen på ramen, och sätt i och dra åt de två skruvarna.

• Limpeza de rotina, cosmética normal e desgaste mecânico. Não hesite em contactar o seu revendedor ou enviar-nos um e-mail para support@ezvizlife.com, em caso de dúvidas. COPYRIGHT ©2016 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. TODOS OS DIREITOS RESERVADOS.BEGRÄNSAD GARANTI Tack för att du köper produkter från EZVIZ. Den här begränsade garantin ger specifika juridiska rättigheter till den person som ursprungligen köpte EZVIZ-produkten. Du kan även ha andra juridiska rättigheter, beroende på delstat, region eller jurisdiktion. De friskrivningar, undantag och begränsningar av ansvar i denna begränsade garanti gäller inte i den mån de är förbjudna enligt tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd har rätt att göra någon form av korrigering, utökande eller tillägg i denna begränsade garanti. Garantin på denna EZVIZ-produkt gäller i ett (1) år från inköpsdatum med avseende på defekter i material och utförande, eller i den eventuella längre tidsperiod som kan krävas enligt lagstiftningen i det land eller den delstat där produkten säljs, under förutsättning att den används på ett normalt sätt enligt bruksanvisningen. Om du vill göra garantianspråk skickar du e-post till oss på följande adress: support@ezvizlife.com. För alla defekta EZVIZ-produkter med giltig garanti kommer HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ("Företaget") efter eget gottfinnande antingen att (i) reparera eller byta ut produkten utan kostnad; (ii) byta ut produkten mot en produkt med motsvarande funktion; (iii) eller återbetala det belopp som ursprungligen betalats för produkten, under förutsättning att du tillhandahåller inköpskvittot i original eller en kopia tillsammans med en kortfattad förklaring av felet och returnerar produkten i originalförpackningen. Reparationen eller bytet kan, efter Företagets eget gottfinnande, göras med nya eller renoverade produkter eller komponenter. Garantin omfattar inte fraktkostnader, försäkring och andra oförutsedda utgifter som uppstår till följd av returen av produkten. Förutom på platser där detta är förbjudet enligt tillämplig lagstiftning, är detta är din enda ersättning för brott mot denna begränsade garanti. Alla produkter som har antingen reparerats eller byts ut inom ramarna för denna begränsade garanti omfattas av villkoren i den begränsade garantin i den längsta av antingen en period på nittio (90) dagar från leveransdatum eller den ursprungliga garantitiden. Garantin gäller inte i följande fall, då den är ogiltig:

• Om garantianspråket görs efter att garantitiden har gått ut eller om inköpsbevis inte kan presenteras.

• Vid felfunktion, defekter eller fel som orsakats av eller uppstått till följd av stötar, felaktig hantering, manipulering, användning som strider mot tillhörande bruksanvisning, felaktig spänningsmatning, olyckor, förlust, stöld, eldsvåda, översvämning eller annan force majeure, leveransskador eller skador som uppstått till följd av reparationer som har utförts av obehörig personal.

• För förbrukningsdelar, till exempel batterier, där defekten är ett resultat av normalt åldrande av produkten.

• För skönhetsfel inklusive, men inte begränsat till, repor, bucklor och trasig plast på portar.

• För programvara, även om den förpackats eller sålts med maskinvara från EZVIZ.

• För alla andra skador utöver defekter i material eller utförande.
