РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S5 Plus EZVIZ

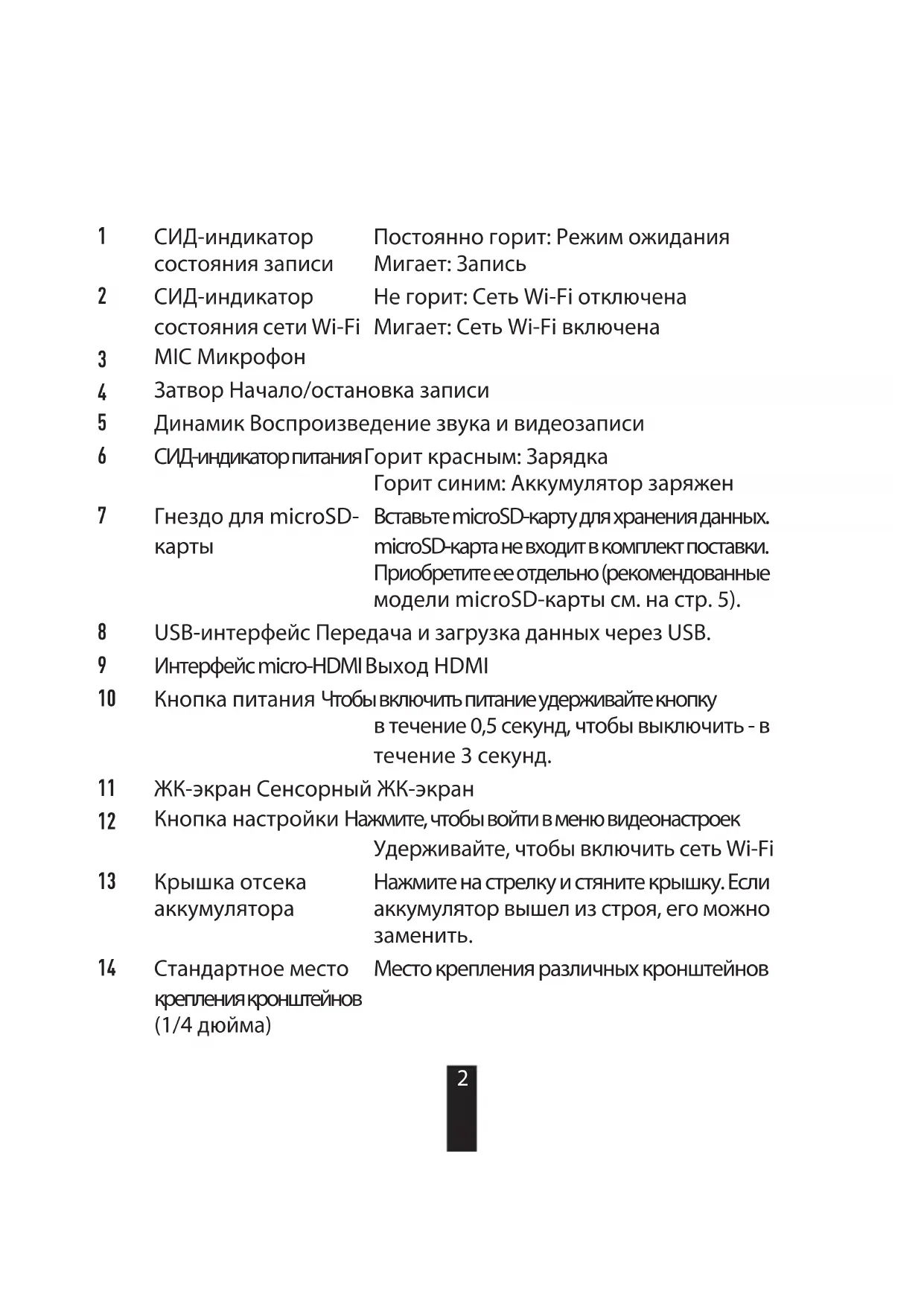

СИД-индикатор состояния записи Постоянно горит: Режим ожидания Мигает: Запись

СИД-индикатор состояния сети Wi-Fi Не горит: Сеть Wi-Fi отключена Мигает: Сеть Wi-Fi включена

Динамик Воспроизведение звука и видеозаписи

СИД-индикатор питания Горит красным: Зарядка Горит синим: Аккумулятор заряжен

Вставьте microSD-карту для хранения данных. microSD-карта не входит в комплект поставки. Приобретите ее отдельно (рекомендованные модели microSD-карты см. на стр. 5).

USB-интерфейс Передача и загрузка данных через USB.

Интерфейс micro-HDMI Выход HDMI

Кнопка питания Чтобы включить питание удерживайте кнопку в течение 0,5 секунд, чтобы выключить - в течение 3 секунд.

ЖК-экран Сенсорный ЖК-экран

Кнопка настройки Нажмите, чтобы войти в меню видеонастроек Удерживайте, чтобы включить сеть Wi-Fi

Крышка отсека аккумулятора Нажмите на стрелку и стяните крышку. Если аккумулятор вышел из строя, его можно

Стандартное место крепления кронштейнов (1/4дюйма) Место крепления различных кронштейнов 2Знакомство с дисплеем 00:00:00|02:00:00 4K/30/ Wide

Текущий режим записи

Серия снимков Промежуток времени

Видео: Прошедшее время записи/Оставшееся время записи Фото, Серия снимков, Промежуток времени: Количество сделанных снимков/Оставшееся количество снимков

Видео: Разрешение/Частота кадров/Поле обзора Фото: Разрешение Серия снимков: Разрешение/Скорость снимков Промежуток времени: Разрешение/Интервал между снимками

Состояние аккумулятора

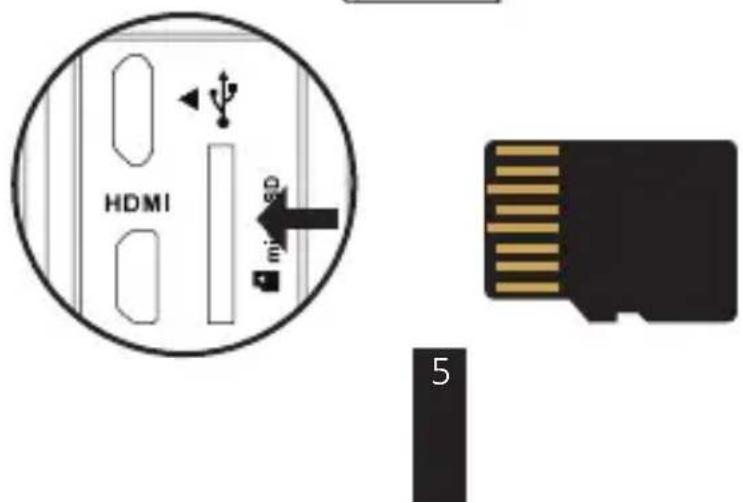

Воспроизведение видео в реальном времени или видеозаписи 3Работа с камерой Шаг 1 Вытащите камеру Камера изначально расположена внутри водонепроницаемого футляра. Перед первым использованием камеры вытащите ее из водонепроницаемого футляра, чтобы вставить microSD-карту и зарядить аккумулятор. 4Шаг 2 Вставьте microSD-карту Камера поддерживает хранение видео и изображений на локальной карте памяти. Вставьте microSD-карту в гнездо для microSD-карты (используйте рекомендованную модель карты, объем памяти которой должен быть не менее. 4ГБ). Требование к уровню microSD-карты: Класс 10 или выше. Рекомендация для microSD-карты: SANDISK EXTREME

5Шаг 3 Зарядите камеру.

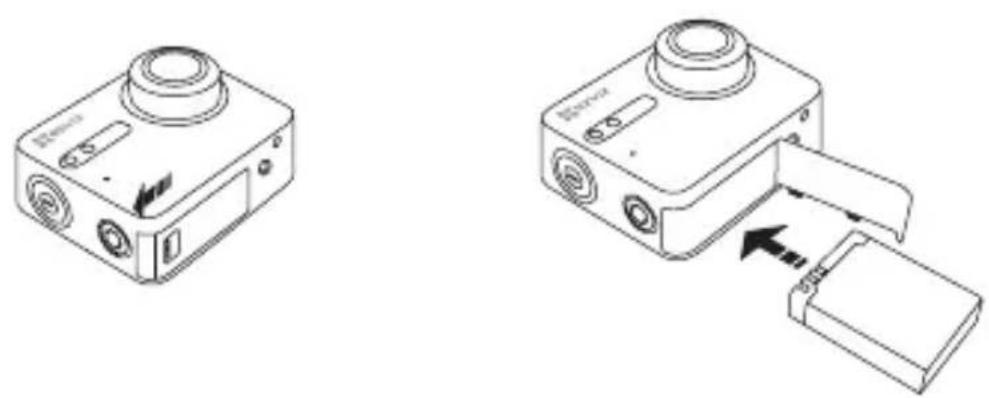

Установите аккумулятор Нажмите на стрелку и стяните крышку по стрелке. Установите аккумулятор и верните на место крышку отсека аккумулятора.

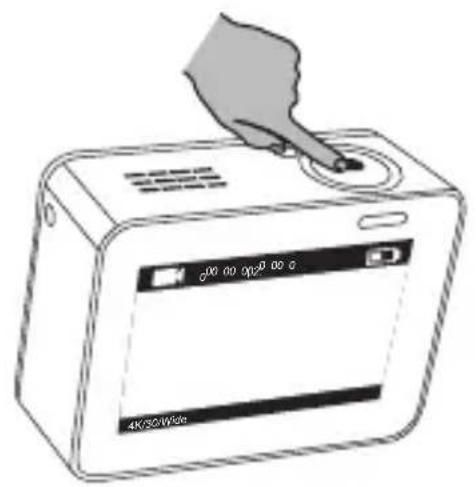

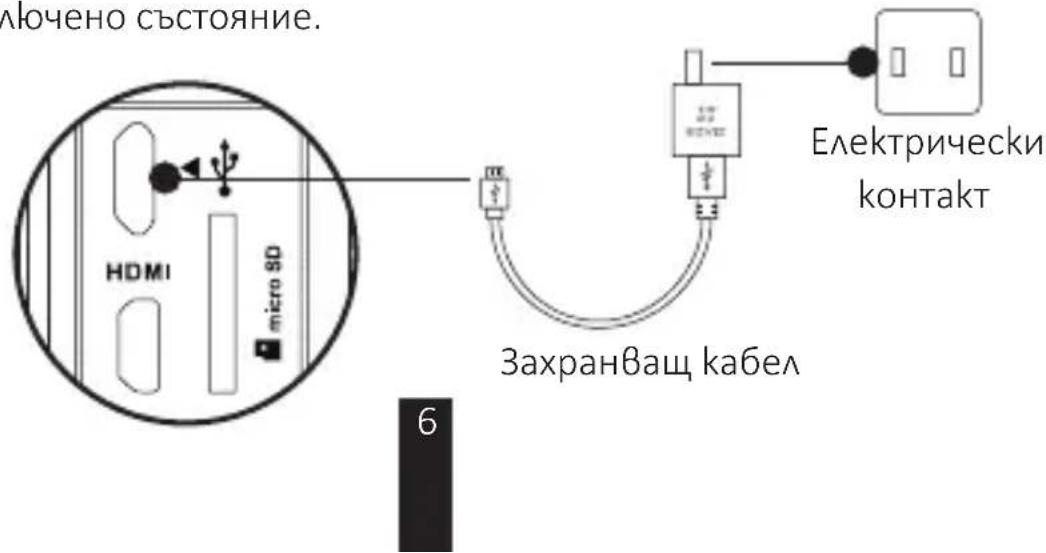

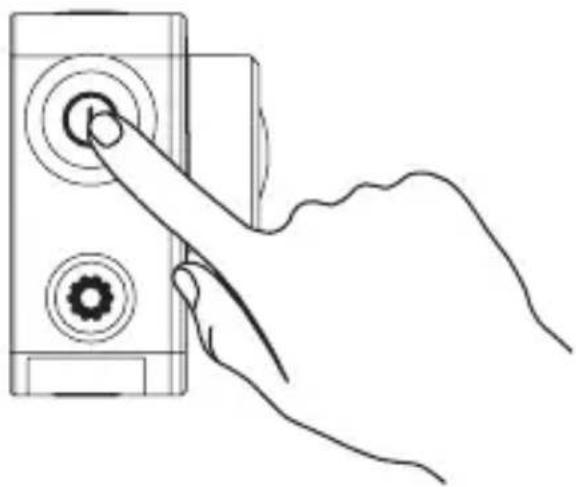

Подключите питание Перед первым использованием камеры рекомендуется полностью зарядить ее в выключенном состоянии. Кабель питания Гнездо питания 6Включение и выключение питания Включение питания Нажмите и удерживайте кнопку питания , а после сигнала зуммера отпустите ее. Сигнал зуммера подается быстро, и СИД-индикатор состояния камеры начинает мигать фиолетовым светом. Когда индикатор перестает мигать и загорается синим, камера включена и находится в режиме ожидания. Выключение питания Нажмите и удерживайте кнопку питания , а после сигнала зуммера отпустите ее. СИД-индикатор состояния камеры гаснет и камера отключается. Запрещается выключать питание камеры, когда она производит запись или делает фотоснимки. 7Запись Камера поддерживает четыре режима записи. Видео Запись видео Фото Фотосъемка Серия снимков Выполнение нескольких фотоснимков за короткий промежуток времени

промежуток видео Непрерывное выполнение фотоснимков за определенный промежуток времени; Непрерывное выполнение фотоснимков за определенный промежуток времени и преобразование фотографий в

, чтобы начать запись.

4K/ 30 /Wide Нажмите , чтобы перейти к следующему режиму записи или воспроизведению. 8Настройка параметров Прикоснитесь к сенсорному экрану, чтобы отобразить текущий режим записи.

вверх или нажмите , чтобы настроить расширенные параметры

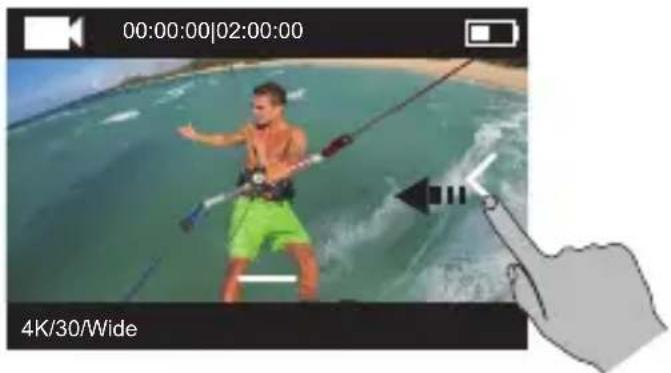

влево, чтобы войти в основное меню. Вы можете изменить режим записи или коснуться пиктограммы , чтобы войти в меню настройки камеры. 00:00:00|02:00:00 4K/3 0/ Wide 9Беспроводное управление Вы можете включить сеть Wi-Fi камеры, чтобы активировать дистанционное управление, или приложение EZVIZ СПОРТ, чтобы соединиться с камерой. Чтобы включить сеть Wi-Fi, нажмите и удержите

Режим беспроводного управления можно настроить в меню настройки.

• Если в качестве режима беспроводного управления выбрано приложение, вы можете найти «EZVIZ СПОРТ» в App Store или Google Play

загрузить и установить приложение. Включите функцию Wi-Fi в своем мобильном телефоне, найдите сигнал Wi-Fi камеры и выполните соединение с ней. Имя сети Wi-Fi: EZVIZ_XXXX Пароль сети Wi-Fi: 1234567890 Имя и пароль сети Wi-Fi по умолчанию предназначены только для первого входа в систему. Вы должны изменить этот пароль по умолчанию, чтобы лучше защитить себя от риска нарушения безопасности, например, от несанкционированного доступа к изделию третьих лиц, который может нарушить правильность функционирования изделия и/или привести к другим нежелательным последствиям. После сброса настроек камеры имя и пароль сети Wi-Fi сбрасываются на стандартные значения.

• Если в качестве режима беспроводного управления вы выбрали дистанционное управление, обратитесь за подробной информацией к руководству по быстрому запуску дистанционного управления. 10Подключение к дисплею Вы можете подключить S1 к монитору с помощью кабеля HDMI, чтобы воспроизводить видео и фото, выполнять запись и смотреть видео в реальном

Подключите камеру к дисплею с помощью кабеля micro-HDMI и включите питание камеры, чтобы вывести на дисплей видеозапись или видео в реальном времени . Кабель HDMI не входит в комплект поставки. Приобретите его отдельно.

Кабель HDMI Интерфейс micro-HDMI Когда камера подключена к дисплею, ЖК-экран камеры не работает. Включить режим записи или войти в меню можно с помощью кнопок. Следующая позиция / Следующий режим Подтвердить

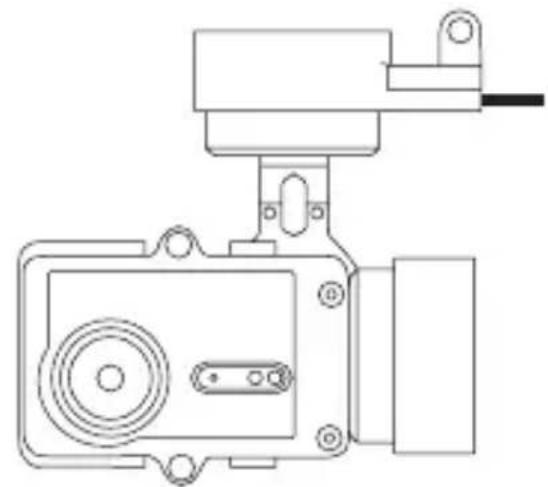

11Приложение: Использование рамочного переходника Рамочный переходник входит в комплект поставки камеры. С помощью рамочного адаптера можно использовать камеру с разными видами аксессуаров. Применение 1: Установка на летательный аппарат Рисунок камеры, установленной на летательный аппарат, показан ниже.

1. Установите фиксирующую рамку на летательный аппарат.

122. Совместите объектив камеры с отверстием в фиксирующей рамке.

3. Точно разместите фиксирующий кронштейн согласно отверстиям под

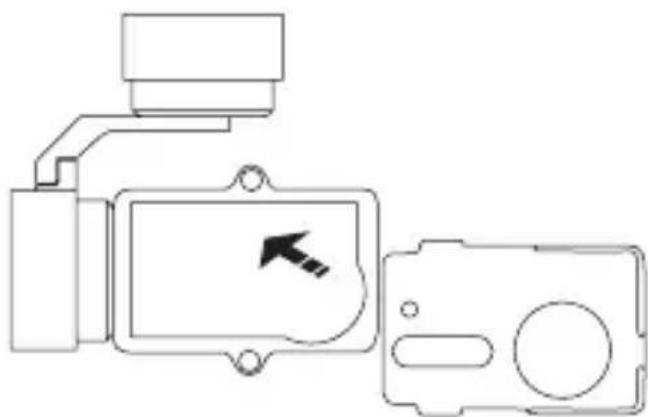

винты на рамке, а затем зафиксируйте двумя винтами. 13Применение 2: Установка на стабилизаторе Рисунок камеры, установленной на стабилизаторе, показан ниже.

1. Установите фиксирующую рамку на летательный аппарат.

142. Установите камеру с обратной стороны фиксирующей рамки.

3. Точно разместите фиксирующий кронштейн согласно отверстиям под

винты на рамке, а затем зафиксируйте двумя винтами. 15Ülevaade

ΠΑΝΤΟΣ ΝΟΜΙΜΟΥ ΔΙΚΑΙΩΜΑΤΟΣ.ОГРАНИЧЕННАЯ ГАРАНТИЯ Благодарим Вас за покупку продукции EZVIZ. Эта ограниченная гарантия дает Вам как покупателю продукта EZVIZ определенные юридические права. Вы также можете иметь другие юридические права, которые определяются законами государства, провинции или юрисдикцией. Исключения и ограничения ответственности в соответствии с данной ограниченной гарантией не действительны в случае, если они противоречат действующему законодательству. Ни дистрибьютор, ни дилер, ни агент или сотрудник не имеет права вносить какие-либо изменения или дополнения к данной ограниченной гарантии. На Ваш продукт EZVIZ дается гарантия сроком на один(1) год с момента покупки на дефекты материалов и изготовления, или на более длительный период, в соответствии с законом государства, где продается этот товар, при условии правильного использования в соответствии с руководством пользователя. Вы можете запросить гарантийное обслуживание, обратившись по электронной почте support@ezvizlife. com. В случае неисправности продуктов EZVIZ по гарантии, HIKVISION DIGITAL TECHNOLOGY CO., LTD. Ханчжоу ("Компания") произведет, по своему выбору, (I) ремонт или замену изделия бесплатно; (II) обмен продукта на функционально эквивалентный; (III) возврат первоначальной стоимости, при условии, что Вы предоставите оригинал или копию квитанции о покупке, краткое объяснение дефекта, а также вернете товар в оригинальной упаковке. На усмотрение Компании, может производиться ремонт или замена нового или отремонтированного продукта или его компонентов. Данная гарантия не распространяется на почтовые расходы, страховку и любые другие непредвиденные расходы, понесенные Вами в связи с возвратом продукта. За исключением случаев, запрещенных действующим законодательством, этот документ является Вашим единственным и исключительным средством судебной защиты, в случае нарушения Ваших прав, закрепленных в ограниченной гарантии. К любому продукту, который уже был отремонтирован или заменен по данной ограниченной гарантии, применимы условия документа в течение девяноста (90) дней с момента поставки или оставшегося первоначального гарантийного срока. Данная гарантия не применяется и является недействительной:

• В случае подачи заявки на гарантийный ремонт по истечении гарантийного срока или отсутствия доказательства факта покупки.

• В случае неисправностей, дефектов, вызванных неправильным использованием, нарушением инструкций по эксплуатации, при неправильном напряжении сети, аварии, утере, краже, пожаре, наводнении или иных стихийных бедствиях, повреждении груза или ущербе, нанесенными в результате ремонта, выполненного не уполномоченными лицами.

• Для любых расходных частей, таких как батареи, когда неисправность происходит из-за естественного старения продукта.

• При косметических повреждениях, в том числе, но не только, при царапинах, вмятинах и сломанном пластике на портах.

• Для любого программного обеспечения, даже если оно было упаковано или продано вместе с оборудованием EZVIZ.

• Для любых других повреждений, дефектов материала или изготовления.
