BRUKSANVISNING C 41 T ALPINA

vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din ny skin kommer att medföra tillfredsställelse och att den kommer att motsvara dina förväntningar till fullo. bruksanvisning har tagits fram för att ge dig en möjlighet att lära känna maskinen bättre för att använden på ett säkert och effektivt sätt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha alltid till hands och se till att den följer med maskinen om den säljs vidare eller om ni lånar ut den.

Denna nya maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker o pålitlig, förutsatt att den används helt enligt instruktionerna i denna bruksanvisning (avsedd användning) all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för underhåll och reparation är att betraktas som "felaktig användning" och medför att garantin upphör att gälla och kaså allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på e eller annan person.

Följ alltid lokal säkerhetslagar som kan begränsa användningen av maskinen.

Ifall ni skulle stöta på några mindre skillnader mellan vad som beskrivs här i denna bruksanvisning oc maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informatione denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremom kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvekan så konta er återförsäljare. Lycka till!

1. Identifiering av maskinen och dess delar.... 2
2. Symboler....3
3. Säkerhetsföreskrifter 4
4. Montering av maskinen.... 7
5. Förberedelse av arbetet.... 8
6. Start - Användning - Stopp av motorn.... 10
7. Användning av maskinen.... 12
8. Underhåll och förvaring.... 14
9. Felsökning 17
10. Tillbehör.... 18

1. IDENTIFIERING AV MASKINEN OCH DESS DELAR

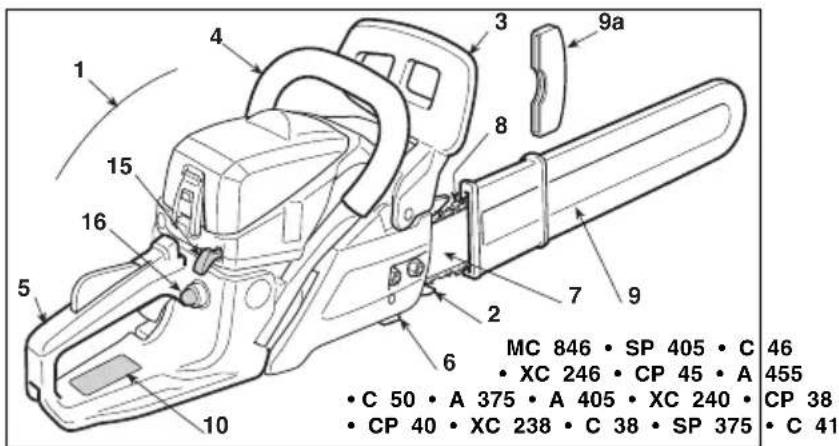

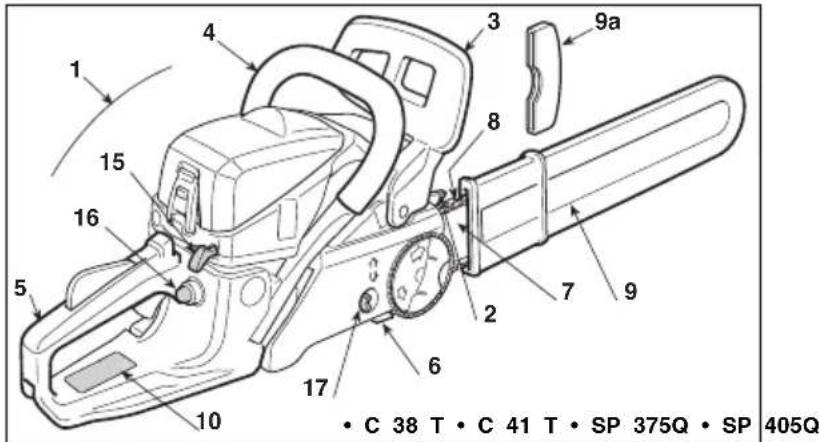

MASKINEN OCH DESS DELAR

1. Motorkropp
2. Mothåll
3. Kastskydd
4. Främre handtag
5. Bakre handtag
6. Kedjefångare
7. Svärd
8. Kedja
9. Svärdskydd
   9a. Skydd av mothället (ska tas bort under arbetet)
10. Märkplåt

1 2 3 4 5 6 7 8 9a 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 2 3 4 5 6 7 8 9 9a 10 15 16 17 • C 38 T • C 41 T • SP 375Q • SP 405Q

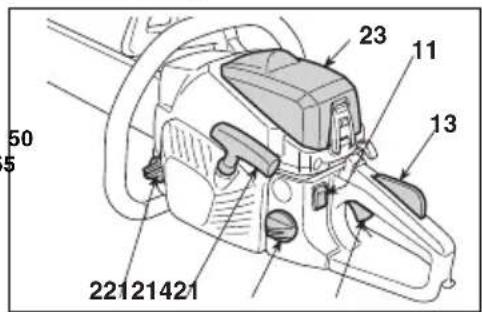

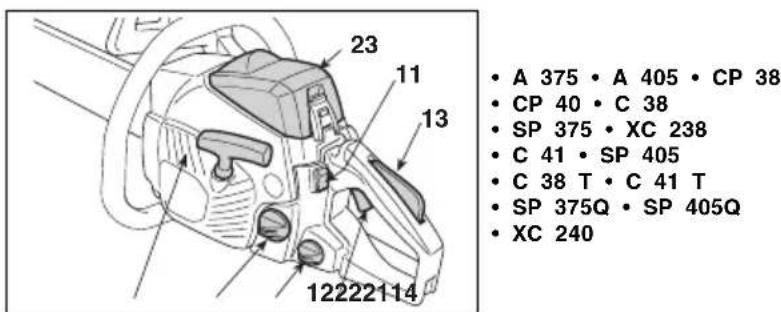

KOMMANDON OCH PÄFYLLNING

1. Stoppkontakt
2. Gasreglage
3. Gasreglagespärr
4. Starthandtag
5. Chokereglage (Starter)
6. Flödare (Primer)
7. Snabb kedjespännare

23 11 13 12222114 • A 375 • A 405 • CP 38 • CP 40 • C 38 • SP 375 • XC 238 • C 41 • SP 405 • C 38 T • C 41 T • SP 375Q • SP 405Q • XC 240

• C 46 • XC 246 • C 50 • CP 45 • A 455 MC 846

50 5 23 11 13 22121421

1. Bränsletank

2. Kedjeoljetank

3. Lock luftrenare

MÄRKPLÅT

10.1) CE-märkt enligt maskindirektiv 2006/42/EG
10.2) Tillverkarens namn och adress
10.3) Ljudeffektnivå LWA enligt direktivet 2000/14/EG
10.5) Maskinmodell
10.6) Serienummer
10.7) Tillverkningsår
10.8) Artikelnummer
10.9) Emissionsdatum

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.810.9

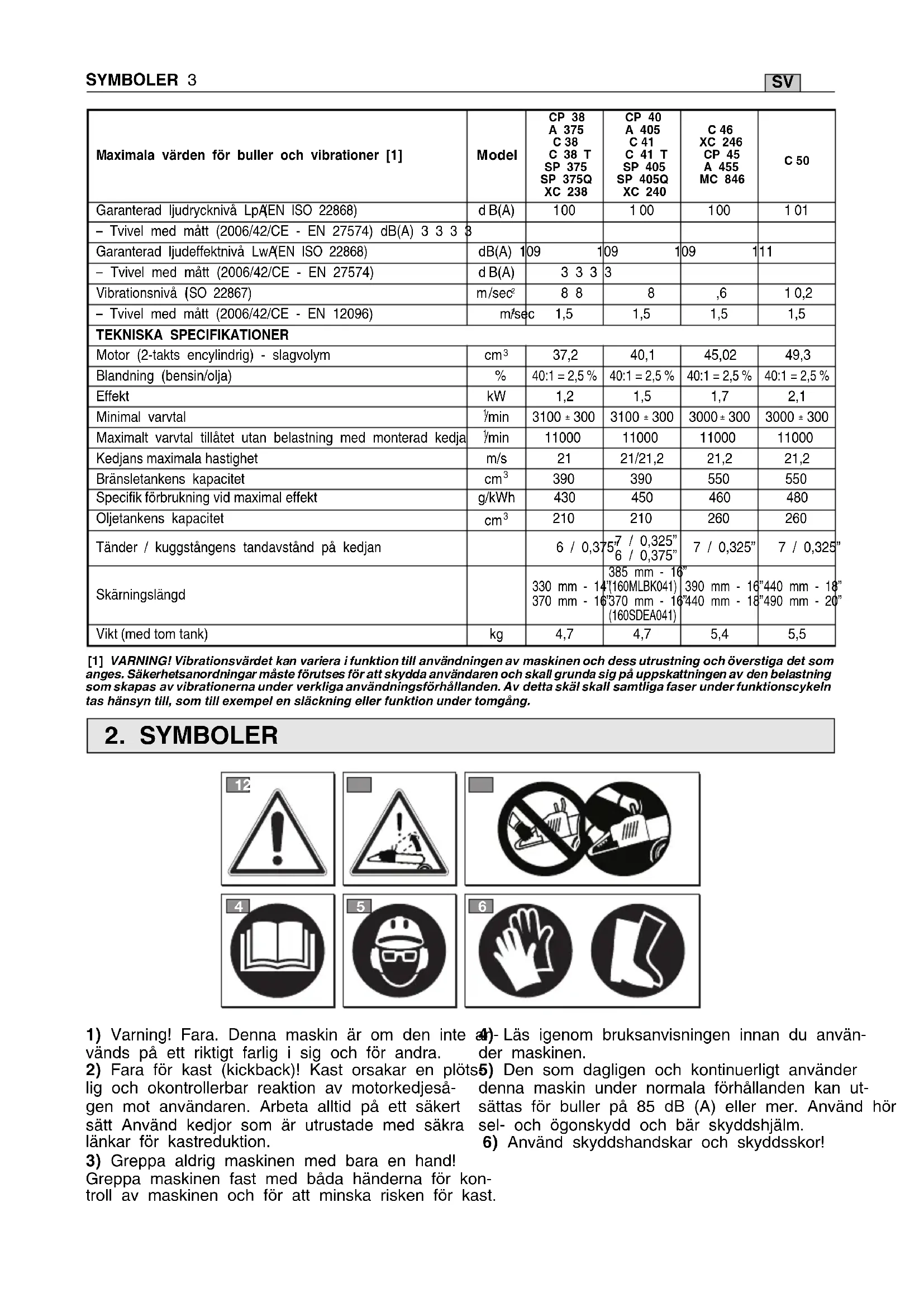

Maximala värden för buller och vibrationer [1]	Model	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Garanterad ljudrycknivå LpÄ(EN ISO 22868)	dB(A)	100	100	100	101
- Tvivel med mått (2006/42/CE - EN 27574) dB(A) 3 3 3 3
Garanterad ljudeffektnivå LwÄ(EN ISO 22868)	dB(A)	109	109	109	111
- Tvivel med mått (2006/42/CE - EN 27574)	dB(A)	3 3 3	3
Vibrationsnivå (SO 22867)	m/sec ^2	8 8	8	,6	10,2
- Tvivel med mått (2006/42/CE - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TEKNISKA SPECIFICATIONER
Motor (2-takts encylindrig) - slagvolym	cm ^3	37,2	40,1	45,02	49,3
Blandning (bensin/olja)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Effekt	kW	1,2	1,5	1,7	2,1
Minimal varvtal	1min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maximalt varvtal tillåtet utan belastning med monterad kedja	1min	11000	11000	11000	11000
Kedjans maximala hastighet	m/s	21	21/21,2	21,2	21,2
Bränsletankens kapacitet	cm ^3	390	390	550	550
Specifik förbrukning vid maximal effekt	g/kWh	430	450	460	480
Oljetankens kapacitet	cm ^3	210	210	260	260
Tänder / kuggstångens tandavständ på kedjan		6 / 0,375	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,325"
Skärningslängd		330 mm - 14" (160MLBK041)370 mm - 16" (160SDEA041)	385 mm - 16" (160MLBK041)370 mm - 16" (160SDEA041)	390 mm - 16" (160MLBK041)370 mm - 16" (160SDEA041)	440 mm - 18" (160MLBK041)370 mm - 16" (160SDEA041)
Vikt (med tom tank)	kg	4,7	4,7	5,4	5,5

[1] WARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Säkerhetsanordningar måste förutses för att skydda användaren och skall grunda sig på uppskattningen av den belastning som skapas av vibrationerna under verkliga användningsförhållanden. Av detta skäl skall samtliga faser under funktionscykeln tas hänsyn till, som till exempel en släckning eller funktion under tomgång.

2. SYMBOLER

12

1) Varning! Fara. Denna maskin är om den inte vänds på ett riktigt farlig i sig och för andra.
2) Fara för kast (kickback)! Kast orsakar en plörlig och okontrollerbar reaktion av motorkedjesågen mot användaren. Arbeta alltid på ett säkert sätt Använd kedjor som är utrustade med säkra länkar för kastreduktion.
4)- Läs igenom bruksanvisningen innan du använder maskinen.
s5) Den som dagligen och kontinuerligt använder denna maskin under normala förhållanden kan ut- sättas för buller på 85 dB (A) eller mer. Använd hör sel- och ögonskydd och bär skyddshjälm.
6) Använd skyddshandskar och skyddsskor!

3) Greppa aldrig maskinen med bara en hand! Greppa maskinen fast med båda händerna för kon- troll av maskinen och för att minska risken för kast.

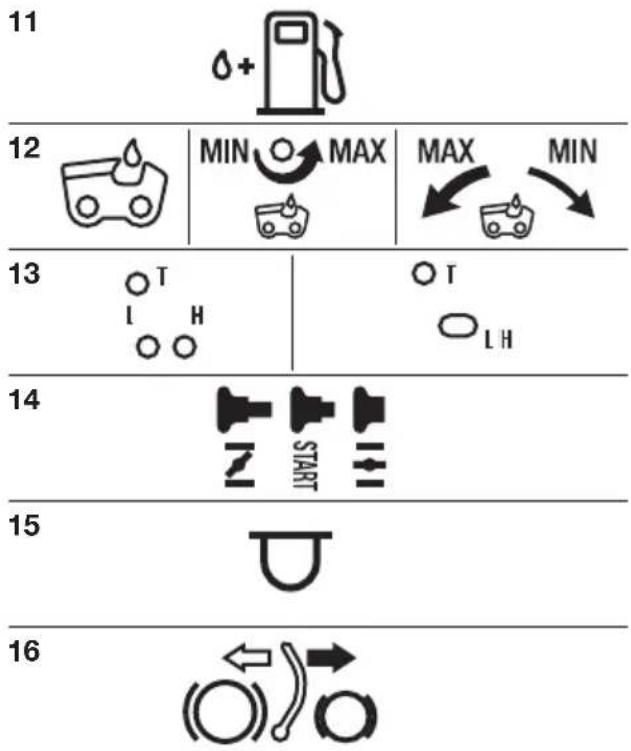

FÖRKLARING AV SYMBOLER PÅ MASKINEN (om det ingår)

11) Bränsletank
12) Kedjeoljetank och skruv för inställning av oljepump
13) Justering av förgasare
L = Högvarvmunstycke
H = Lågvarvmunstycke
T = justerskruv för tomgång
14) Chokereglage (Starter)
15) Flödare (Primer)
16) Kedjebroms (symbolen indikerar positionen som bromsen är utlöst i)

3. SÄKERHETSFÖRESKRIFTER

AVSEDD ANVÄNDNING / FELAKTIG ANVÄNDNING

2) Använd maskinen för det den är avsedd för, dvs. "fällning, kapning och kvistning av träd med dimensioner som är avsedda för svärdets längd" eller föremål i trä lika egenskaper. All annan användning kan vara farlig och skada maskinen.

Följande anses som felaktig användning (som exempel, men inte uteslutande):

- trimma buskar;

- beskärningar;

- kapa bänkar, lådor och förpackningar i allmänhet;

- kapa möbler eller övrigt som kan innehålla spikar, skruvar eller alla typer av metalldelar; B)

- slakteriarbeten;

- använda maskinen som hävarm för att lyfta, flytta eller fl föremål;

- använda maskinen blockerad på fasta stöd.

- trimma buskar; eve - beskärningar; dra - kapa bänkar, lådor och förpackningar i allmänhet; - kapa möbler eller övrigt som kan innehålla spikar, skruvar eller alla typer av metalldelar; B) - slakteriarbeten; - använda maskinen som hävarm för att lyfta, flytta eller flytta) föremål; klä - använda maskinen blockerad på fasta stöd. - B

Använd inte kedjesågen för att skära plastmaterial, byggnadsmaterial eller annat material än trä. Användningen av kedjesågen för andra arbeten än de förutsedda kan orsaka liga situationer.

A) UTBILDNING

1) Läs noggrant igenom instruktionerna. Lär dig att känrigen kontrollkommandona och använd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.

2) Tillåt aldrig att maskinen används av barn eller av perso som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.

3) Maskinen får endast användas av en person.

1) Läs noggrant igenom instruktionerna. Lär dig att känn igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn. 2) Tillåt aldrig att maskinen används av barn eller av perso som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning. 3) Maskinen får endast användas av en person.

4) Använd aldrig maskinen:
- i närheten av personer, speciellt barn, eller djur;
- om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan påverka ditt ed omdöme och uppmärksamhet;
- om användaren inte är i grad att hålla i maskinen med ett sta digt tag med båda händerna och/eller stå stadigt på benen under arbetet.
5) Glöm inte, att operatören eller användaren är ansvarig för eventuella olycksfall och oförutsedda händelser gentemot andra personer och deras egendom.

B) FÖRBEREDELSER

ta) Under arbetet så är det nödvändigt att bära lämplig klädsel som inte hindrar arbetet.

- Bär åtsittande kläder med sågskydd.

- Bär skyddshjälm, skyddshandskar, skyddsglasögon, skydddsmask och skyddsskor med sågskydd och halkfri sula.

- Bär åtsittande kläder med sågskydd. - Bär skyddshjälm, skyddshandskar, skyddsglasögon, skydddsmask och skyddsskor med sågskydd och halkfri sula.

ar-Använd hörselskydd för att skydda hörseln.

- Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns på arbetsplatsen.

- Samla ihop långt här.

2) WARNING: FARA! Bensinen är lättantändig.

- Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns på arbetsplatsen. - Samla ihop långt hår. 2) WARNING: FARA! Bensinen är lättantändlig.

- förvara bränslet i därtill avsedd godkänd behållare; - rök inte när ni håller på med bränslet;

- öppna bränslelocket långsamt så att det inre trycket gradvis

- förvara bränslet i därtill avsedd godkänd behållare; - rök inte när ni håller på med bränslet; - öppna bränslelocket långsamt så att det inre trycket gradvis

er töms ut;

- påfyllning av bränsle får endast ske utomhus med hjälp av en tratt;

- fyll på innan motorn startas; fyll inte på med bränsle eller

- påfyllning av bränsle får endast ske utomhus med hjälp av en tratt; - fyll på innan motorn startas; fyll inte på med bränsle eller

ta bort locket när motorn är i funktion eller är varm;

- sätt inte på motorn om det läcker bensin och för att inte saka brandrisk så ta bort maskinen från området där brär let har spillts och vänta tills bränslet har avdunstat och b sinångorna har lösts upp;

- gör noggrant rent alla spår av bensin som spillts på maskirelse. nen eller marken; 9) St

- starta inte maskinen på nytt på den plats där påfyllninger genomförts;

- undvik att spilla bränsle på kläderna, om detta skulle in- träffa så byt kläder innan man startar motorn;

- sätt alltid tillbaka och dra åt locken för tanken och bensir behållaren.

3) Byt ut felaktiga eller trasiga ljuddämpare.

4) Innan man använder den så utför en allmän kontroll av maskinen och då särskilt:

- gasreglaget och gasreglagespärren skall ha en fri rörelse utan att vara trög och när man släpper dem så skall de matiskt och snabbt gå tillbaka till neutral position;

- gasreglaget skall vara blockerat om man inte trycker på gasreglagespärren;

- motorns stoppkontakt skall lätt flytta sig från en position t en annan;

- elkablar och särskilt tändstiftets kabel skall var hela för at undvika att det uppstår gnistor och käpan skall vara korre monterat på tändstiftet;

- handtag och skydd på maskinen skall hållas rena och tor och fast fixerade till maskinen;

- kedjebromsen skall fungera perfekt och effektivt;

- svärdet och kedjan skall vara riktigt monterade;

- Ikedjan skall vara riktigt sträckt.

5) Innan man påbörjar arbetet så se till att alla skydd sitter rekt monterade.

C) UNDER ANVÄNDNINGEN

1) Starta inte motorn inomhus där farliga koloxidgaser kan u vecklas.

Se till att luftombyte finns vid arbete i gropar, hålrum eller liknande.

2) Arbeta endast i dagsljus eller med en god belysning.

3) Inta en stilla och stabil ställning:

- så länge det är möjligt så undvik att arbeta på våt eller kig mark eller på en farofylld eller brant mark som inte granterar stabilitet för operatören under arbetet;

- undvik att använda stegar och ostabila plattformer;

- arbeta inte med maskinen ovanför axelhöjd;

- spring aldrig utan gå och se upp för alla ojämnheter på ken och om det finns några hinder i vägen.

- undvik att arbeta ensam eller isolerat för att underlätta att ropa efter hjälp om en olycka skulle uppstå..

4) Starta motorn med maskinen blockerad ordentligt:

- starta motorn åtminstone 3 meter från den plats där man på med bränsle;

- kontrollera så att det inte finns några obehöriga inom ma skinens arbetsområde;

- rikta aldrig ljuddämparen och därmed avgas mot lättantändligt material:

- se upp för kast från flygande material som uppstår av ke jans rörelse, speciellt om kedjan stöter på ett hinder eller främmande föremål.

5) Ändra inte motorns inställningar och låt den inte uppr ett alltför högt motorvarvtal.

6) Driv inte maskinen för mycket och använd inte en liten skin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.

7) Kontrollera att maskinens varvtal inte påverkare kedjans rö-øelse och att man efter att ha gasat ser till att motorn snabbt ssjunker mot minimum.

Se till att svärdet inte slår emot främmande föremål och se upp för föremål som kan slungas iväg på grund av kedjans rö-

kirelse.

9) Stoppa motorn:

- var gång motorn står obevakad.

- innan bränsle fylls på.

10) Stoppa motorn och dra av tändstiftskabeln:

- innan du kontrollerar, rengör eller utför arbeten på maskinen; - efter att ha slagit emot ett främmande föremål. Kontrollera efter ev. skador och reparera om nödvändigt, innan maskinen används på nytt;

- om maskinen börjar vibrera på onormalt sätt (sök omedelbart efter orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specialiserat center).

autör maskinen inte skall användas.

D) UNDERHÅLL OCH FÖRVARING

II1) Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden. Ett regelmässigt

t underhåll är väsentligt för säkerheten och för att upp- ktättthålla prestationsnivån.

2) Förvara aldrig maskinen med bensin i tanken i ett rum, där abensinångorna kan nås av eldslåga, gnista eller stark värme-källa.

3) Låt motorn kallna innan maskinen ställs inomhus.

4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen och bensinförvaringsstället vara fria från sågspån, igoenar, löv eller överflödigt fett. Lämna inte behållare med materialet som kapats inomhus.

5) Om tanken måste tömmas, så skall detta göras utomhus och med kall motor.

6) Bär skyddshandskar för alla typer av ingrepp på kap- systemet.

t7) Håll kedjan skarp. Allt arbete som gäller kedjan och svärdet är arbeten som kräver en specifik kompetens förutom användning av rätta redskap, för att utföra detta enligt konstens alla regler och av säkerhetsskäl så är det bäst att vända sig till återförsäljaren.

8) För säkerhets skull så använd aldrig maskinen om de- dar av den är utslitna eller trasiga. Trasiga delar måsta by- atas ut, aldrig repareras. Använd endast originalreserv- delar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

9) Innan man ställer undan maskinen så se till att man tagit bor naycklar eller verktyg som använts för underhållsarbetet.

10) Ställ maskinen utom räckhåll för barn!

11) Undvik att utsättas för damm och sågspån som skapas av kedjan under skärningen.

fyllt E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förflytta eller transportera ma- skinen så måste man:

- stänga av motorn, vänta tills kedjan stoppat och ta bort d- tändstiftets käpa;

- sätt dit svärdskyddet;

- håll enbart maskinen i handtagen och rikta svärdet i motsatt å riktning än den för drift.

2) När man transporterar maskinen med ett fordon, så måste man placera den så att den inte utgör fara för någon och sätta fast den ordentligt så att den inte välter, vilket kan göra att den går sönder och att bränsle rinner ut.

F) KVARSTÅENDE RISKER

• Håll alla kroppsdelar på avständ från kuggkedjan medan kedjesågen är i funktion. Innan kedjesågen starta se till att kuggkedjan inte är i kontakt med något. Ett ögonblick av ouppmärksamhet medan kedjesågen används kan medföra att kläder eller en kroppsdel fastnar i kuggkedjan.
• Höger hand skall alltid hålla i det bakre handtaget och vänster hand i det främre. Håll aldrig kedjesågen på något annat sätt eftersom det ökar risken för olyckor för dig själv.
• Använd skyddsglasögon och hörselskydd. Även skydd för huvud, händer och fötter rekommenderas. Bär lämpliga skyddskläder för att minska kroppsskador som orsakas av flygande flisor samt oavsiktlig kontakt med kuggkedjan.
• Använd inte en kedjesåg i ett träd. En igångsättning av en kedjesåg medan du befinner dig i ett träd kan orsaka kropppsskador.
• Se alltid till att foten har en bra stödpunkt och sätt endast igång kedjesågen om du står på en stabil, säker och jämn ytan. Hala eller instabila ytor, som trappor, kan medföra att du förlorar balansen eller kontrollen över kedjesågen.
• När du skär en gren som är spänd se till att det inte finns risk för motslag. När spänningen i trädfibrerna frigörj, kan grenen slå till operatören och/eller medföra att operatören tappar kontrollen över kedjesågen.
• Var mycket försiktig vid en beskärning av buskar och unga träd. Tunna material kan fastna i kuggkedjan och slungas i din riktning och/eller medföra att du tappar balansen.
• Transportera kedjesågen avstängd och håll den i det främre handtaget och långt ifrån kroppen. Sätt alltid skyddet för styrstången på plats när kedjesågen trans-

porteras eller ställs undan. En hantering av kedjesågen pånan man utför en fällning för första gången eller kvistning så rätt sätt minskar möjligheten för oavsiktlig kontakt med den är det lämpligt att: rörliga kuggkedjan.

• Håll dig till instruktionerna ifråga om smörjning, ked- jans spänning och reservdelar. En kedja som är dåligt spänd och smörjad kan gå sönder och öka risken för mot--slag.
• Håll handtagen torra, rena och utan spår av olja och – fett. Feta, oljiga handtag är hala och kan medföra en förlust av kontrollen.
• Denna maskins startanordning ger upphov till ett elektromagnetiskt fält av måttlig kraft som är av sådan typ att man inte kan utesluta möjligheten av störningar hos aktiva K eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan medföra allvarliga risker för ope- ratörens hälsa. Vi rekommenderar därför att bärare av liknande medicinsk utrustning rådfrågar sin läkare eller ut- är rustningens tillverkare innan de använder maskinen.

G) FORSAKER TILL MOTSLAG OCH SKYDD FÖR OPERATÖREN

bara räkna med de säkerhetsanordningar som sågen har. Användaren av en kedjesåg skall vidtaga olika försiktighetsåtgärder för att förhindra risker för olyckor eller skador under arsbetet. Ett motslag beror på en dålig användning av verktyget och/eller felaktiga funktionsprocedurer eller villkor och kan undvikas genom att iaktta följande försiktighetsåtgärder:

• Håll sågen stadigt med båda händer, med tummarna och fingarna runt kedjesågens handtag. Stå i en ställning och håll armarna på lämpligt sätt som gör att du kan motstå ett motslag. Krafterna vid ett motslag kan kontrolleras av operatören om motsvarande försiktighetsåtgärder tagits. Låt inte kedjesågen rusa.
• Sträck inte armarna för långt och skär inte över axelhöjd. Det gör att du undviker oavsiktliga kontakter med armar och ben och medför en bättre kontroll av kedjesågen i oförutsedda situationer.

Använd endast specifika styrstänger och kedjor från tillverkaren. Olämpliga skenor och kedjor som reservdelar kan orsaka att kedjan går sönder och/eller motslag.
Håll dig till tillverkarens instruktioner ifråga om slipningen och underhållet av kedjesågen. En minskning av djupet kan medföra en ökning av motslagen.

TANVÄNDNINGSTEKNIK AV MOTORSÅGEN

Observera alltid säkerhetsföreskrifterna och använd den såg- teknik som är anpassad till typen av arbete som skall utföras i enlighet med instruktionerna som återges i bruksanvisningen (se kap. 7).

J) REKOMMENDATIONER FÖR NYBÖRJARE

pånan man utför en fällning för första gången eller kvistning så är det lämpligt att:

• genomgått en specifik utbildning för användning av denna typ av utrustning; -- noggrant ha läst igenom säkerhetsföreskrifterna och bruksanvisningarna i denna bruksanvisning;
  – träna sig på stockar på marken eller bockar, så man kan ust träna upp sig och lära känna maskinen och mest lämplig sågteknik.

K) HUR DU LÄSER BRUKSANVISNINGEN

- I bruksanvisningens text så finns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande:

ANMÄRKNING

eller

VIKTIGT

Föreskrifter eller annat som tidigare

Ett motslag kan inträffa när spetsen eller ändan på styrstångendikerats och är till för att undvika att maskinen skadas eller vidrör ett föremål, eller när trät sluter sig runt kuggkedjan vidorsakar skada.

skärningen.

En kontakt med ändan kan i vissa fall medföra att styrstånge trycks uppåt och bakåt mot operatören.

Åtdragningen av kuggkedjan på styrstångens övre del kan snabbt trycka kuggkedjan bakåt mot operatören.

En av dessa reaktioner kan medföra en förlust av kontrollen ver sågen och orsaka allvarliga personolyckor. Det går inte a

Försummelse innebär risk för

åverkan på egen eller annan person.

Försummelse innebär risk för all-

livarlig åverkan, med dödlig fara, på egen eller annan person.

4. MONTERING AV MASKINEN

VIKTIGT

Maskinen levereras med

svärd och kedja bortmonterade och med bränsle- och oljetanken tomma.

WARNING!

Uppackningen och slut-

förandet av monteringen skall utföras på en plan och stabil yta, med utrymme som är till-räckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen skall göras enligt gällande lokala bestämmelser.

• Montera tillbaka kåpan utan att dra åt muttrarna.
• Se till att kedjespännartappen (3) för kopplingens hölje sitter korrekt i stångens hål. Om så inte är fallet, använd en skruvmejsel och skruva på kedjespännarskruven (4) ända tills tappen förts in ordentligt (Bild 4).
• Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 4 och 4).
• Genom att hålla svärdet lyft så dra åt kåpans muttrar ända in med hjälp av nyckeln som ingår (Bild 5).

WARNING!

Bär alltid kraftiga arbets-

handskar vid hantering av svärdet och kedjan. Var alltid väldigt försiktig vid hantering av svärdet och kedjan så att man inte utsätts för risker och påverkar maskinens effektivitet; vid tvekan så kontakta Eran återförsäljare.

Innan man monterar dit svärdet så se till att kedje-bromsen inte är i utlöst läge; detta uppnås när det främre handskyddet är helt tillbakadraget, mot ma-skinkroppen.

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

- Maskiner med snabb kedjespänning (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Lossa på handtaget (11) och ta bort käpan för att kunna komma åt kedjedrivhjulet och svärdspåret (Bild 1A).
• Ta bort distansbrickan av plast (12). Denna distansbricka används endast vid transport av emballerad maskin och behöver inte användas därefter (Bild 1A).
• Montera dit svärdet (2) genom att sätta svärdsje-bultarna i spåret och skjut det mot maskinklet roppens bakre del (Bild 2)
• Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Bild 3); om svärdspetsen är utrustad med noshjul så se till att kedjans drivlänkar sätts ordenligt på hjulet.
• Montera tillbaka kåpan utan att dra åt handtaget (11). Se till att kedjespännartappen (14) sitter korrekt i svärdets uttag; om så inte är fallet skruva på kulringen (15) ända tills tappen förts in ordentligt (Bild 4A).
• Använd kulringen (15) ända tills man fått rätt spänning av kedjan (Bild 4A).
• Håll stängen upplyft och dra åt handtaget (11) i botten (Bild 5A).

MONTERING AV STÅNG OCH KEDJA

- Maskiner med standard kedjespännarskruv

• Lossa på muttrarna och ta bort kopplingskåpan • för att komma åt kedjedrivhjulet och svärdspåret (Bild 1).
• Ta bort distansbrickan av plast (1). Denna distansbricka används endast vid transport av emballerad maskin och behöver inte användas därefter (Bild 1).
• Montera dit svärdet (2) genom att sätta svärdsbultarna i spåret och skjut det mot maskink-roppens bakre del (Bild 2).
• Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Bild 3); om svärdspetsen är utrustad med noshjul så se till att kedjans drivlänkar sätts ordenligt på hjulet.

- Kontroll av kedjans spänning

Kontrollera kedjans spänning. Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spåret (Bild 7).

5. FÖRBEREDELSE AV ARBETET

1. FÖRBEREDELSE AV BRÄNSLEBLANDNING

Denna maskin är utrustad med en tvåtaktsmotor som kräver en bränsleblandning av bensin och smörjolja.

VIKTIGT

skadar motorn vilket medför att garantin upphör att gälla.

Bensin Syntetisk olja 2 Takts
liter liter	cm	^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

VIKTIGT

smörjmedel som bibehåller prestationerna och garanterar att de mekaniska enheterna varar med tiden.

- Egenskaper för bensinen

Använd endast blyfri bensin (grön) med minst 90 oktan.

VIKTIGT

ningar i behållaren om den bevaras där i mer än månader. Använd alltid färsk bensin!

Använd endast syntetisk olja av bästa kvalitet, sp cifik för tvåtaktsmotorer.

Hos er återförsäljare finns olja som är avsedd för denna typ av motor, som är i grad att garantera bra skydd.

Användning av dessa oljor gör det möjligt med en blandning på 2,5 % som består av en del olja va 40:e del bensin.

- Förberedelse och bevaring av bränsleblandningen

FARA!

Bensinen och bränsleblandningen är flamfarliga!

• Bevara bensinen och bränsleblandningen i en godkänd behållare för bränsle, på en säker plats, långt från värmekällor eller fria flammor.
• Lämna inte behållaren så att barn kan komma åt den.
• Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna.

Tabellen indikerar mängden bensin och olja som skall användas för att förbereda blandningen i funktion till typen av olja som används.

Vid förberedelse av blandningen:

• Häll cirka hälften av bensinen i en godkänd behållare.
• Häll på all olja, enligt tabellen.
• Fyll på med resten av bensinen.
• Stäng locket och skaka energiskt.

VIKTIGT

Bränsleblandning åldras.

Förbered inte för mycket bränsleblandning för att undvika beläggningar.

2 VIKTIGT

Ställ behållarna med bräns-

leblandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid användningstillfället.

VIKTIGT

Gör regelbundet rent behål-

farna från bensinen och bränsleblandningen så att eventuella beläggningar avlägsnas.

2. PÄFYLLNING AV BRÄNSLE

FARA!

Rök inte under påfyllnin-

gen och undvik att andas in bensinångorna.

FARA!

Ffyll på innan motorn star-

tas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm.

WARNING!

Öppna varsamt locket på

dunken då det kan ha bildats tryck inuti.

Innan man utför påfyllningen:

• Skaka energiskt dunken med blandningen.
• Ställ maskinen plant i en stabil position med tanklocket uppåt.
• Gör rent tanklocket och området runtomkring så att man inte smutsar ner under påfyllningen.
• Öppna varsamt tanklocket för att gradvis tömma trycket. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp.

WARNING!

Tanklocket skall alltid

stängas och skruvas åt ända in.

WARNING!

Gör genast rent alla spår

av bränsleblandningen som hamnat på ma- skinen eller marken och starta inte motorn förrän bensinångorna har avdunstat.

3. SMÖRJNING AV KEDJAN

VIKTIGT

Använd endast specifik olja för motorsågar eller vidhäftande olja för motorså- 5). Använd inte smutsig olja så att tankfiltret inte täpps till och på så vis undviker man att oljepumpen kommer till skada.

VIKTIGT

Den specifika oljan för att smörja kedjan är biologiskt nedbrytbar. Användning av mineralolja eller olja för motorer orsakar skador på miljön.

Användning av en olja av bra kvalitet är fundamentalt för att få en effektiv smörjning av skärutrustningen; en redan använd olja eller en av dålig kvalitet påverkar och reducerar livslängden av kedjan och svärdet.

Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spåret (Bild 7).

- Maskiner med standard kedjespännarskruv

• Lossa på kåpans mutter med hjälp av nyckeln som medföljer (Bild 4).
• Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 4).
• Genom att hålla svärdet lyft, dra åt kåpans mutt-trar ända in med hjälp av nyckeln som ingår (Bild

- Maskiner med snabb kedjespänning (SP 375Q, SP 405Q, C 38 T, C 41 T)

g Lossa på handtaget (11) (Bild 4A).
Använd kulringen (15) ända tills man fått rätt spänning av kedjan (Bild 5A).
- Håll stången upplyft och dra åt handtaget (11) i botten (Bild 5A).

6. KONTROLL AV KEDJEBROMS

Det är lämpligt att fylla oljetanken helt och hållet Denna maskin har ett säkerhetsbromssystem. (med hjälp av en tratt) var gång som man fyller på med bränsle; då oljetankens kapacitet är beräknad vid backslag under arbetet, efter en onormal konså att bränslet tar slut innan oljan för att på så viskt med värdets ända, som skapar en våldsam förse till att maskinen inte sätts i funktion utan smörflyttning uppåt som gör att handen slår emot det medel. främre skyddet. I detta fall blockerar bromsen ked-

4. KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man:

• fyll på blandningen och olja i respektive tank;
• kontrollera att det inte finns någrå lösa skruvar på maskinen och svärdet;
• kontrollera att kedjan är skarp och utan skador För att kontrollera bromsens effektivitet så måste
• kontrollera att luftfiltret är rent; man:
• kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentlig fastsatta till maskinen;
• kontrollera att handtagen sitter fast ordentligt;
• kontrollera att kedjebromsen är effektiv;
• kontrollera kedjans spänning;
• kontrollera att kopplingen fungerar ordentligt: innan en användning, se först till att kedjan interör sig när maskinen står på minimalt varvtal.
  igt Starta motorn och tag ett stadigt grepp om hand- taget med båda händerna.
• Aktivera gasreglaget för att hålla kedjan i rörelse. Tryck bromsspaken framåt med hjälp av den vänstra handens ovansida. Kedjan bör stoppas omedelbart.
  e När kedjan har stoppats måste du genast släppa gasreglaget.

Denna broms kan även aktiveras manuellt genom att skjuta det främre skyddet framåt. För att fri-ställa bromsen så dra det främre skyddet mot handtaget ända tills det klickar till.

- Släpp bromsen.

5. KONTROLL AV KEDJANS SPÄNNING

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

WARNING!

Använd inte maskinen om

bromskedjan inte fungerar riktigt och kontakta er återförsäljare för nödvändig kontroll.

6. START - ANVÄNDNING - STOPP AV MOTORN

START AV MOTORN

WARNING!

Start av motorn skall utföras på åtminstone 3 meters avständ från tankningsstället.

FARA!

Starta aldrig motorsågen genom att låta den falla nedåt medan du håller i startlinan. Denna metod är extremt farlig eftersom man helt förlorar kontrollen över ma- skinen och kedjan.

Innan man startar motorn:

• Ställ maskinen i en stabil position på marken.
• Ta bort svärdskyddet.
• Se till att svärdet inte snuddar vid marken eller andra föremål.
• Se till att kedjan inte vidrör något föremål innan motorn startas. Se till att kedjebromsen aktive- 7 rats innan maskinen startas.

- Kallstart

VIKTIGT

Dra inte ut linan helt och håll-

let så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtagetgradvis och undvik att linan åker tillbaka på ett okontrollerat sätt.

1. Låt vredet på choken åka tillbaka in ungefär halvvägs.
2. Dra på nytt i starchandtaget ända tills motorn startar på ett riktigt sätt.

ANMÄRKNING

Med "kallstart" så menas

start som utförs åtminstone 5 minuter efter att mo torn stoppat eller efter påfyllning av bränsle.

För att starta motorn (Bild 8):

1. Se till att kedjebromsen är tillslagen (främre handskyddet skjutet framåt).
2. Ställ stoppkontakten (1) i positionen «START».
3. Aktivera starchandtaget genom att dra knoppen ned till botten (2).
4. Flödare (primer) (3) så tryck på knappen för denna 3-4 gånger för att underlätta tillförseln bränslet.
5. Håll maskinen fast på marken med en hand på handtaget och en fot isatt i det bakre handtaget för att inte förlora kontrollen under starten (Bild 9).

ANMÄRKNING

Om handtaget för startlinan

aktiveras flera gånger med chokereglaget inkopplat så kan det komma för mycket bränsle till motorn vilket gör att det kan vara svårt att starta. Om motorn fått för mycket bränsle så montera bort tändstiftet och dra sakta i startlinans handtag för att få bort överflödet av bränsle, torka därefter av elektroderna på tändstiftet och montera tillbaka det på motorn.
9. Så fort motorn har startat så gasa lite för att kopplar bort startgasen och återställa motorn på lågvarv.

VIKTIGT

Undvik att motorn går på

högvarv med kedjebromsen tillslagen då detta kan orsaka överhettning och skada kopplingen.

1. Dra det främre handskyddet mot det främre d handtaget för att släppa bromsen.

Låt motorn gå på lågvarv i åtminstone 1 minut innan man använder maskinen.

WARNING!

Om maskinen inte hålls

med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att svärdet kastas mot ett föremål eller mot själva operatören.

1. Dra långsamt ut starchandtaget cirka 10-15 cm ända tills man känner på ett lätt motständ och därefter några snabba och kraftigare ryck tills den startar.

WARNING!

Linda aldrig startlinan runt

handen.

- Varmstart

För varmstart (omedelbart efter stopp av motorn) så följ punkterna 1 - 2 - 5 - 6 - 9 - 10 i förgående cedur.

Koppla alltid bort kedjebromsen genom att dra spaken mot operatören innan gasen aktiveras.

Kedjans hastighet regleras av gasreglaget (1), sor finns på det bakre handtaget (2).

Aktivering av detta reglage är endast möjligt om man samtidigt trycker på gasreglagespärren (3).

Rörelse sänds från motorn till kedjan genom kopp pling till centrifugerande krafter som hindrar att kedjan rör sig när motorn går på lågvarv.

nför att förhindra detta så har maskinen utrustats med en ventilationslucka till höger på cylinder-locket så att det är möjligt för den varma luften att passera till motorn och förhindra att is bildas.

Under normala förhållanden så använd maskinen med en normal funktion, dvs. så som reglerats vid leveranstillfället

Hur som helst så om det finns risk för isbildning så ställ in antifrysläget innan man startar maskinen.

WARNING! Använd inte maskinen om kedan rör sig med motorn på minimiläget. I detta fall ska du kontakta din återförsäljare.

För att gå över från funktionssättet "Normal" till funktionssättet "Anti-frost" (och viceversa) (Bild 11):

1. Stäng av motorn.

En korrekt arbetshastighet uppnås med gasreglaget (1) helt intryckt.

1. Ta bort luftfilterlocket (1) och luftfiltret (2).

2. Ta därefter bort knoppen (3) för luftcylinder-locket (4).

VIKTIGT

nas maskindrift så undvik att sätta motorn på maximalt varvtal.

1. Skruva loss skruvarna (5) som fixerar locket till x- cylindern (de tre skruvarna inuti och skruven på utsidan av locket) och ta bort cylinderlocket (4).

1. Tryck med fingrarna på anti-frost systemets skyddshatt (5) som är placerad på den högra sidan av cylinderlocket och dra ut den från dess plats.

För att stoppa motorn:

- Släpp gasreglaget (1) och låt motorn gå på lågvarv under några sekunder.

1. Vrid på anti-frost systemets skyddshatt (5) så att g- symbolen «SNÖ» är vänd uppåt och sätt där- efter tillbaka skyddshatten.

- Ställ stoppkontakten (4) i position «STOP».

1. Sätt tillbaka cylinderlocket och alla andra delar i deras ursprungliga position.

WARNING! Efter att ha ställt gasreglaget på lågvarv kan det ta någon sekund innan kedjan stoppas.

ANMÄRKNING Om maskinen används i anti-frost läge vid höga temperaturer kan det vara svårt att starta motorn och motorns hastighet kan vara felaktig. Kontrollera därför alltid att maskinen har återförts till funktionssättet normal (med symbolen "SOL" uppåt) ifall det inte längre finns risk för

VIKTIGT

aktivera startern för att orsaka ett stopp av motorn pga för mycket bensin och kontakta omedelbart återförsäljaren för att kontrollera orsaken till problemet och utföra nödvändiga reparationer.

ANVÄNDNING AV ANTI-FROST FUNKTIONEN (exklusive Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 MC 846) (Bild 11)

Om man använder motorsågen vid temperaturer på mellan 0 och 5°C och vid hög fuktighet så kan det bildas is inuti förgasaren villket kan medföra en reducing av motorns effekt eller medföra en ojämn funktion av motorn.

7. ANVÄNDNING AV MASKINEN

VIKTIGT

Kom alltid ihåg att en motorsåg som används och förstöra miljön.

VIKTIGT

Under den första användningsperioden (eller efter ett byte av kedjan) måste kontrollen göras oftare på grund av kedjans sättning.

För respekt av andra och för miljön så:

• Undvik att använda maskinen i miljöer och på punkter då man kan störa.
• Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen.
• Följ lokala bestämmelser noggrant för bortförskaffande av olja, trasiga delar och andra enheter som kan förstöra miljön.
• Under arbetet så kommer en viss kvantitet olja hamna i miljön som är nödvändig för smörjning av kedjan, på grund av detta så använd endas biologiskt nedbrytbar olja.
• För att undvika risk för brand så lämna inte ma skinen med varm motor bland blad eller torkat gräs.

WARNING!

Arbeta inte med slak kedja

tidå farliga situationer kan uppstå om kedjan skulle hoppa ur spåret.

För att reglera kedjans spänning så ingrip enligt indikationerna i Kap. 5.5.

- Kontroll av oljeflöde

VIKTIGT

Använd inte maskinen utan smörjolja! Oljetanken kan vara nästan tom när bränslet tagit slut. Se till att fylla på med olja i tanken var gång som påfyllning utförs av motorkedjesågen.

WARNING!

Bär lämplig klädsel under arbetet. Er återförsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garantera säkerheten under arbetet. Använd anti-vibrationshandskar. Alla förebyggande åtgärder som har nämnts garanterar inte att man kan förhindra alla risker för Raynauds sjukdom eller karpaltunnelsyndrom. Vi rekommenderar därför att personer som använder denna maskin under en längre tid regelbundet kontrollerar tillståndet hos händer och fingrar. Om några av de ovan nämnda symptomen har uppstått måste du omedelbart kontakta en läkare.

WARNING!

Se till att svärdet och kedjan är riktigt placerade när man kontrollerar ol- jeflödet.

Starta motorn och håll den på ett medelvarvtal och kontrollera så att kedjeoljan sprids ut enligt indikationen i skissen (Bild 12).

Så kan oljeflödet till kedjan regleras genom att med hjälp av en skruvmejsel skruva på skruven (1 eller 1a) för inställning av pumpen som sitter nere på maskinen (Bild 12).

WARNING!

Användning av maskinen för fällning och kvistning kräver en specifik utbildning.

2. ANVÄNDNINGSINSTRUKTIONER OCH SÅGTEKNIK

1. KONTROLLER ATT UTFÖRA UNDER ARBETET

Innan man skall utföra ett arbete med att fälla eller kvista för första gången så är det lämpligt att träna sig på stubbar på marken eller fastspända på bock, så att man får kännedom om maskinen och lämplig teknik för att såga.

- Kontroll av kedjans spänning

WARNING!

Under arbetet ska maskinen alltid hållas stadigt med två händer med avänster hand om det främre handtaget och höger om det bakre, oberoende om operatören är vänsterhänt.

WARNING!

Stoppa motorn omedel-

bart om kedjan blockeras under arbetet. Se all- ltid upp för kast som kan inträffa om svärdet träffar ett hinder.

• Kvistning av ett träd (Bild 13)

WARNING!

Se till att området där

kvistarna trillar ner är fritt.

1. Ställ er på motsatt sida än kvisten som skall kapas.

2. Börja med kvistarna längst ned och fortsätt upp-Kapning av en stock (Bild 16) påt.

3. Kapa kvisten uppifrån och ned så att svärdet inte fastnar.

• Fällning av ett träd (Bild 14)

WARNING!

Vid lutning så måste man

arbeta längst ned på trädet och se till att det fallande trädet inte kan orsaka skador om det skulle börja rulla.

• Kvistning efter fällning (Bild 15)

WARNING!

Var uppmärksam på var

kvistarna stöder mot marken, om de är i spänning, vilken riktning kvisten kan inta vid kapningen och om trädet kommer att ligga stabilt efter att kvisten kapats.

1. Observera riktningen som kvisten sitter i stammen.
2. Utför ett inledande sågsnitt från den sida där den böjs och avsluta med att kapa från motsatt sida.

P-Kapning av en stock (Bild 16)

Kapning av en stock underlättas om man använder ett mothåll.

1. Sätt mothållet i stocken och utsätt mothållet för tryck och låt motorsågen utföra en bågrörelse så att svärdet tränger in i trät.
2. Upprepa detta flera gånger och om det är nödvändigt så flyta mothållets stödpunkt.

- Kapning av en stock på marken (Bild 17)

1. Försäkra Er om i vilken riktning trädet faller med hänsyn till vind, trädets lutning, position av tjockare grenar, och var efterarbetet bäst kan utföras efter fällningen.

2. Området runt trädet skall vara fritt och se till att ha bra stöd för fötterna.

3. Förbered en reträttväg som är fri från hinder; reträttvägarna skall förberedas cirka 45° i mot-2. satt riktning än trädets fallriktning och skall göra det möjligt för operatören att fly till en säker plats med ett avständ på cirka 2,5 gånger höjden av trädet som skall fällas.

4. Gör ett riktskär på cirka en tredjedel av trädet diameter på trädets fallsida.

5. Såga trädet från andra sidan strax ovan rikt-skäret genom att lämna kvar en brytmån (1) cirka 5-10 cm.

6. Utan att dra ut svärdet så minska gradvis bryt-mänens tjocklek ända tills trädet faller.

7. Vid speciella förhållanden eller vid dålig stabilitet så kan fällningen kompletteras genom att föra in fällkilar (2) i den motsatta riktningen än fällrikt-ningen och genom att slå på kilarna med en hammare ända tills trädet faller.

• Kapning av en upplyft stock (Bild 18)

1. Om kapningen sker på kanten utanför stöden (A), så skär en tredjedel av diametern nedifrån re- och avsluta arbetet ovanför.

2. Om kapningen sker mellan två stödpunkter (B), så skär en tredjedel av diametern uppifrån och avsluta därmed arbetet nedifrån.

En användning av mothållet för att kapa träd och stora grenar garanterar din säkerhet och minskar Sarbetsbelastningen och vibrationsnivån.

på. NÄR ARBETET AVSLUTATS

När arbetet avslutats:

• Så stoppa motorn enligt tidigare indikationer (Kap. 6).
  et in Vänta tills kedjan har stoppat och låt maskinen kylas ner.
• Lossa stångens fästmuttrar för att minska spännningen på kedjan.

• Ta bort alla spår av spån eller olja från kedjan.

• Vid en kraftig nedsmutsning eller hartsbeläggningar, montera ner kedjan och placera den nå gra timmar i en behållare med ett specifikt rengöringsmedel. Skölj sedan kedjan med rent vatten och behandla med antikorrosionsmedel innan den monteras på maskinen.

• Montera svärdets skydd innan maskinen läggs undan.

Låt motorn kallna innan mhus. För att minska bran- maskinen från rester från ad eller fett; lämna inte

8. UNDERHÅLL OCH FÖRVARING

WARNING!

För er egen och andras

säkerhet:

• Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen.
• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden
• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga delar måsta bytas ut, aldrig repareras.
• Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

WARNING!

Vid underhållsarbete:

• Ta bort tändstiftets kåpa.
• Vänta tills motorn har svalnat ordentligt.
• Använd skyddshandskar vid arbete med svärdet och kedjan.
• Håll skydden monterade på svärdet utom vid arbeten på själva svärdet eller kedjan.
• Häll inte ut olja, bensin eller annat miljöförstörande material.

CYLINDER OCH LJUDDÄMPARE (Bild 19)

Startlinan skall bytas ut vid minsta utslitning.

KOPPLINGSTRUMMA (Bild 20)

Håll kopplingstrumman ren från sågspån och skräp genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgården har slutförts. Var 30:e timma cirka så skall kopplingstrummans lager smörjas hor er återförsäljare.

KEDJEBROMS

Kontrollera regelbundet att kedjebromsen är effektiv och att bromsbanden som spänns runt koppplingstrumman i metall är hela genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgärden har slutförts.

Bandet skall bytas ut när tjockleken vid den punkt som den kommer i kontakt med kopplingstrumman minskat till cirka hälften av den vid de två ändarna, som inte utsätts för utslitning.

SÅGKEDJEDRIVHUL

Kontrollera regelbundet drivhjulets skick hos er återförsäljare och byt ut det när slitaget överstiger de godkända gränserna.

För att minska risken för brand så gör ofta rent Montera inte dit en ny kedja med gammalt drivhjul flänsarna på cylindern med tryckluft och ta bort eller tvärtom. sågspån, grenar, löv och annat skräp runt omkring ljuddämparen.

STARTAPPARAT

För att undvika överhettning och skador på moto så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp.

SMÖRJNINGSHÅL (Bild 21)

Ta regelbundet bort skyddet (som i kap. 4.1), montera bort svärdet och kontrollera att smörjningshålen på maskinen (1) och på svärdet (2) inte är tilltäpptta.

KEDJEFÅNGARE

Tändstiftet skall bytas ut mot ett med samma egenskaper om det skulle finnas brända elektroder eller

Denna anordning är en viktig säkerhetsanordning förstörd isolering och i vilket fall som helst var 100:e då den håller tillbaka kedjan om den skulle gå söjanktionstimme.

der eller hoppar av.

Kontrollera anordningen regelbundet och se till att den repareras om den är trasig.

REGLERING AV FÖRGASARE

ÅTDRAGNING

Förgasarna regleras i fabriken så att maximala prestationer skall uppnås under användningen och som avger minimalt med giftig avgas i enlighet

Kontrollera regelbundet att alla skruvar och muttramed gällande standarder. är åtdragna och att handtagen sitter fast ordentligt.

En daglig kontroll om det finns skador eller fel reVid dåliga prestanda så kontrollera först och främst kommenderas innan en användning och efter ett så att kedjan löper fritt och att svärdspåren inte är fall eller kraftiga stötar. deformerade, därefter så vänd er till återförsäljaren

RENGÖRING AV LUFTFILTRET (Bild 22)

- Justering av tomgång

VIKTIGT

Rengöring av luftfiltret är be-

tydelsefullt för en bra funktion och varaktighet av maskinen. Arbeta inte utan filter eller med ett tra filter, detta kan orsaka skador på motorn för allt

WARNING!

Kedjan ska inte röra sig

sited motorn på minimiläget. Om kedjan rör dsig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av mo- torn.

Rengöringen skall utföras var 8-10:e arbetstimma.

För att göra rent filtret:

SKÄRPNING AV KEDJAN

- Skruva loss fjädern (1) och ta bort locket (2).

- Skruva loss vredet (2a), ta bort den filterenhete (3) och slå lätt på den för att få bort smuts. G vid behov rent enheten med en borste.

- Ifall filtret skulle vara helt tilltäppt måste du dela det i två delar (3a och 3b) med hjälp av en slårkärpning är nödvändigt när: nyckel. Rengör sedan delarna med ren bensin. Ifall tryckluft används måste luftstrålen riktas in-• Sågspånet liknar damm. ifrån och utåt. • Det krävs mer kraft vid så

- Montera tillbaka de två delarna av den filtre-rande enheten genom att trycka på kanterna til du hör ett klick.

- Montera tillbaka filterenheten (3) och dra ordentligt åt vredet (2a).

- Montera tillbaka locket (2) och fäst fjädern (1).

WARNING!

På grund av säkerhetsskäl

Göch effektivitet så är det mycket viktigt att sågdelarna är ordentligt skarpa.

Skärpning är nödvändigt när:

• Sågspånet liknar damm.

- Det krävs mer kraft vid sågning.

- Sågningen inte är rätlinjig.

Ils Vibrationerna ökar.

- Konsumtionen av bränsle ökar.

WARNING!

Om kedjan inte är tillräck-

ligt vass kan risken för bakslag (kickback) öka.

Tändstiftet kan kommas åt genom att ta bort luftf trets lock.

förm arbetet för skärpning lämnas till en serviceverkstad så kan detta utföras med avsedd utrustning som försäkrar att minsta möjligt med material

Man skall regelbundet ta bort tändstiftet och göratas bort och en konstant skärpning av skärutrustrent det genom att ta bort beläggningar med en ningen. metallborste.

Kontrollera och återställ ett korrekt avständ mellar elektroderna.

Montera tillbaka tändstiftet och skruva åt ända in med nyckeln som medföljer.

Att utföra skärpningen själv av kedjorna utförs med hjälp av en fil med rund sektion där diametern är specifik för varje kedjetyp (se "Tabell för underhåll av kedja"), och kräver god kännedom och erfarenhet så att inte skärutrustningen kommer till skada.

Tabell för underhåll av kedja

WARNING!

Information gällande kedjans egenskaper och det typgodkända svärdet för

denna maskin indikeras i "Eg-försäkran om överensstämmelse" som medföljer själva maskinen. På grund av säkerhetsskäl så skall inga andra typer av kedjor eller svärd användas.

Tabellen återger information gällande filning av olika typer av kedjor utan att detta representar möjligheten att använda andra kedjor än en typgodkända.

Sågkedjedelning Drivlänksbredd (a) Diameter för fil (d)
tum mm	tum mm tum mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

För att skärpa kedjan (Bild 25):

För att bibehålla svärdet effektivt så måste man:

• Stäng av motorn, och friställ kedjebromsen och blockera svärdet fast i lämplig klämma och se att kedjan kan löpa fritt.
• Spänn kedjan om den skulle vara för slak.
• Sätt dit filen i den avsedda mallen och sätt sedaMed en plattfil så fila bort överskott och jämna ut filen vid skärtänderna och ha en konstant lutning eventuella ojämnheter mellan spåren. beroende på profilen av skärtänderna.
• Ta endast några tag med filen, enbart framåt och upprepa ingreppet på alla skärtänder och i samma riktning (höger eller vänster).
• vänd på svärdet i klämman och upprepa ingreppet på resten av skärtänderna.
• Kontrollera att drivlänken inte sticker ut utanför instrumentet och slipa bort eventuella överskott med en plattfil, genom att runda av profilen.
• Efter filningen så ta bort alla spår efter slipning och all damm och smörj kedjan i oljebad.
  tillGör rent svärdets spår med den avsedda skrapan (kommer inte med vid leverans).
• Gör rent smörjhålen.
  daMed en plattfil så fila bort överskott och jämna ut ng eventuella ojämnheter mellan spåren.
  Svärdet skall bytas ut när:
• när skärdjupet är mindre än höjden av drivlänkarna (som aldrig skall snudda vid botten;

• när spårets inre väggar är så utslitna att de gör så att kedjan lutar på sidan.

• Smörj lagren på noshjulet (om det ingår) med en smörjspruta.

EXTRAORDINÄRA INGREPP

Kedjan skall bytas ut när:

• Skärlängden reduceras till 5 mm eller mindre;
• det är för mycket spelrum för länkarna på ni- tarna.

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återförsäljare.

Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti upphör att gälla.

För att undvika en ojämn utslitning av svärdet så det lämpligt att detta regelbundet vänds.

FÖRVARING

Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar.

Maskinen skall förvaras på en torr plats, skyddad fäm häftiga väderleksombyten och med svärdskyddet korrekt monterat.

Om maskinen inte skall an-

vändas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid åter—upptagandet av arbetet eller så att det inte uppstår permanenta skador på motorn.

- Magasinering

Innan man ställer undan maskinen:

igång tills allt bränsle tagit slut i tanken och i för- gasaren.

• Ta bort tändstiftet när maskinen är kall.
• Häll en tesked olja (ny) för tvåtaktsmotorer, i håta let på tändstiftet.

Dra flera gånger i starchandtaget för att distribuera olja i cylindern.

- Montera tillbaka tändstiftet med kolven på den yttersta övre punkten (syns från skåran på tändstiftet när kolven är i maximal bana).

- Återuppta arbetet

När man på nytt tar maskinen i funktion:

• Skruva loss de två muttrarna, montera ner kåpan och ta bort kedjan och stången.
• Töm oljetanken, fyll på ungefär 100-120 cm ^3 rengöringsmedel och sätt tillbaka pluggen.
• Montera tillbaka kåpan utan att dra åt muttrarna-
• Starta maskinen och håll motorn igång tills allt rengöringsmedel tagit slut.

• Ställ motorn på tomgång och låt maskinen vara

• Ta bort tändstiftet.

• Aktivera starchandtaget några gånger för att få bort överflöd av olja.
  a- Kontrollera tändstiftet enligt beskrivningen i kapitel "Kontroll av tändstiftet".
• Förbered maskinen enligt indikationerna i kapi- a tel "Förberedelse av arbetet".

9. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD

1) Motorn startar inte eller så stoppar den	- Felaktig startprocedur	- Följ instruktionerna (se kap. 6)
	- Tändstiftet är smutsigt eller så är avständet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 8)
	- Tilltäppt luftfilter	- Gör rent och/eller byt ut filtret (se kap. 8)
	- Anti-frost systemet har inte monterats korrekt (exklusive Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 - MC 846)	- Kontrollera monteringspositionen (se kap. 6)
	- Problem med förgasaren	- Kontakta er återförsäljare
2) Motorn startar men med lite effekt	- Tilltäppt luftfilter	- Gör rent och/eller byt ut filtret (se kap. 8)
	- Problem med förgasaren	- Kontakta er återförsäljare
3) Motorn fungerar oregelbundet eller så har den ingen effekt	- Tändstiftet är smutsigt eller så är avständet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 8)
	- Problem med förgasaren	- Kontakta er återförsäljare
4) Motorn avger för mycket rök	- Felaktig komposition av blandningen	- Förbered blandningen enligt instruktionerna (se kap. 5)
	- Problem med förgasaren	- Kontakta er återförsäljare
5) Det kommer inte ut någon olja	- Dålig kvalitet på oljan	- Töm tanken, rensa den och ledningarna med rengöringsmedel och byt ut oljan
	- Smörjningshålen är tilltäppta	- Rengör

10. TILLBEHÖR

Tabellen innehåller en lista över alla möjliga kom-kedjan som skall monteras för de olika typerna binationer mellan stång och kedja, med en indika-av användning görs av användarna på eget tion av de som används på varje maskin, marke-omdömme, skall dessa även ansvara för föl-rade med symbolen *.

WARNING!

lämpningen och användningen av stången och

jande skador som beror på detta. Vid tvivel eller om du inte känner till anvisningarna för varje stång och kedja, kontakta din återförsäljare eller en specialiserad trädgårdsförening.

Kombinationer av stång och kedja

Steg STÄNG KEDJA Modell
Tum	LängdTum / cm	RännansBreddTum / mm	Kod Kod		C 38C 38 TSP 375SP 375QA 375CP 38XC 238	XC 240A 405CP 40	C 41C 41 T$ 405SP 405Q	C 46MC 846	XC 246CP 45A 455	C 50
3/8" 14"	/ 35 cm	0,050" / 1,3 mm	123900373/0(140SDEA041)	4113768(91VG053X)/4113769(91PX053X)	*
3/8" 16"	/ 40 cm	0,050" / 1,3 mm	123900374/0(160SDEA041)	4113770(91VG057X)/4113771(91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0(160MLBK041)	4113772(95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0(168PXBK095)	4113773(21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0(188PXBK095)	4113774(21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0(208PXBK095)	4113775(21BPX078X)						*

WARNING!

! VARNING! För reservdelar, använd endast kedjor och stängerna. En användning av kombinationer som inte godkänts kan orsaka kropps- och maskinskador.

Arvoisa Asiakas,

over maskinen eller på jorden;

Bruk kun syntetisk olje av topp kvalitet som er spesielt beregnet på totaktsmotorer.

Strammingen er korrekt när leddene som det dras ikke går ut av sporet när man griper fatt i kjedet midt på sverdet (Fig. 7).

ADVARSEL!

søkjiedet er ordentlig på plass när du forel kontroll av oljeflyten.

• Deling av en stamme (Fig. 16)

I helninger må man alltid

• Defing av en stamme på bakken (Fig. 17)

Dersom man regner med at- Ta ut tennpluggen när maskinen er nedkjølt.
