преди всичко бихме искали да ви благодарим, че избрахте нашите продукти. Надяваме се, че ще летворени, използвайки тази машина и че тя ще отговори напълно на очакванията ви. Упътването вено, за да се запознаете по-добре с функциите на машината и да я използвате в условия на п' опасност и ефикасност. Не забравяйте, че това упътване е съставна част от машината, носете го себе си, за да се консултирате при необходимост и в случай че я услужите на други, дайте съш ването.

Вашата нова резачка е проектирана и създадена спрямо действащите нормативи, осигурява ви безс стига да се съобразявате напълно с описаните инструкции (по предназначение); всяка употреба, изе менатите или несъблюдаване на посочените правила за безопасност, поддръжка и поправка се отбе като “неподходяща” и води до отмяна на дадената гаранция, както и отпадане на каквато и да б vorност от страна на Производителя, поемайки се от ползувателя за допускане на щети и повреди вина или на трети лица.

Винаги спазвайте местните закони за безопасност, които могат да ограничават употребата на машин

В случай, че откриете някои малки разминавания между описаното тук и притежаваната от вас ма имайте предвид, че поради непрекъснатото усъвършенстване на продукта, съдържащата се в настоял упътване информация може да бъде подложена на промяна, без предупреждение или задължение з домяване, неизменяеми са съответно основните характеристики за безопасност и функциониране. При какво съмнение от ваша страна, обърнете се към обслуживащия ви продавач-консултант. Приятна ра

СЪДЪРЖАНИЕ

1. Определяне на основните части.....2
2. Символи 3
3. Правила за безопасност......4
4. Монтаж на машината....7
5. Подготовка за работа 8
6. Включване на мотора - Използване - Изключване на мотора..... 10
7. Използване на машината 12
8. Поддържане и съхранение 14
9. Установяване на повредите 17
10. Аксесоари.... 18

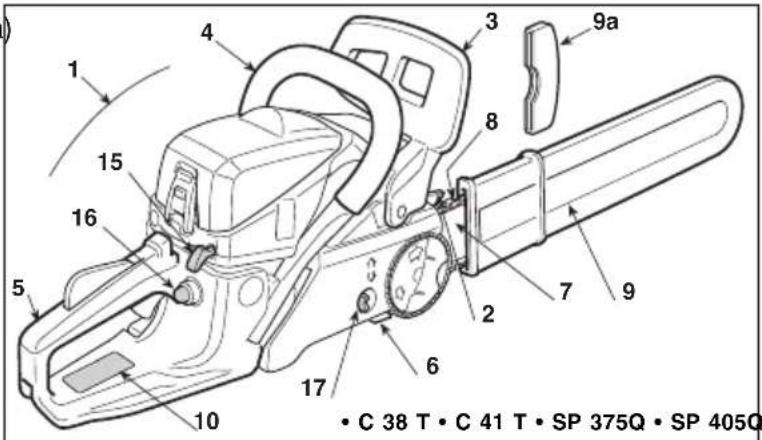

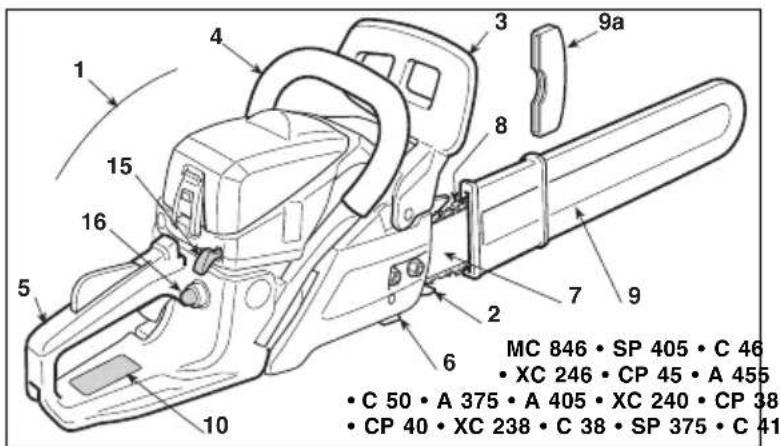

1. ОПРЕДЕЛЯНЕ НА ОСНОВНИТЕ ЧАСТИ

ОСНОВНИ ЧАСТИ

1. Мотор
2. Клин
3. Предна защита за ръката
4. Предна дръжка
5. Задна дръжка
6. Втулка за блокиране на веригата
7. Шина
8. Верига
9. Калъф за шината
   9a. Предпазител на клина (да се отстрани по време на работа)
10. Регистрационен номер

1 2 3 4 5 6 7 8 9a 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 2 3 4 5 6 7 8 9 9a 10 15 16 17 • C 38 T • C 41 T • SP 375Q • SP 405Q

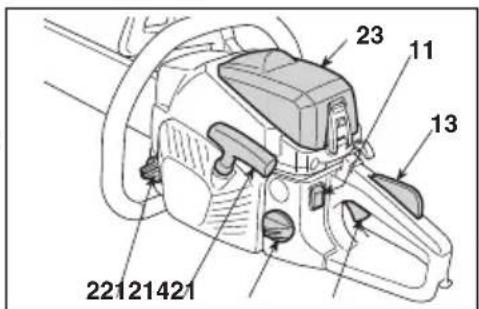

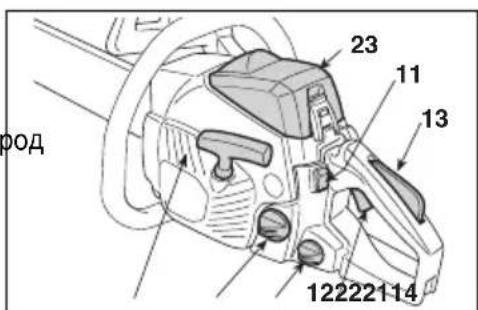

КОМАНДИ И ЗАРЕЖДАНЕ

1. Прекъсвач за изключване на мотора
2. Команда подаване на гориво
3. Прекъсване подаването на гориво
4. Стартова ръчка
5. Команда пусково устройство (Starter)
6. Команда механизм за пусков електрод (Primer)
7. Устройство за бързо опъване на веригата
8. Запушалка на резервоара за гориво
9. Запушалка на резервоара за масло на веригата
10. Капак на въздушен филтър

ФОД 23 11 13 12222114

• A 375 • A 405 • CP 38
• CP 40 • C 38
• SP 375 • XC 238
• C 41 • SP 405
• C 38 T • C 41 T
• SP 375Q • SP 405Q
• XC 240

ЕТИКЕТ СЕРИЕН НОМЕР

10.1) Знак за съответствие според разпоредбата на ЕИО 2006/42/CE
10.2) Наименование и адрес на производителя
10.3) Ниво на акустична мощност LWA според разпоредбата на EO 2000/14/CE
10.5) Модел на машината
10.6) Сериен номер
10.7) Година на производство
10.8) Артикулен Номер
10.9) Брой емисии

23 11 13 22121421

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.8 10.9

Максимални стойности на шум и вибрации [1]	Модел	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Гарантирано ниво на звуково налягане(ENpASO 22868)	dB(A)	100	100	100	101
– Несигурност на измерване (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Гарантирано ниво на звукова мощност (EMA ISO 22868)	dB(A)	109	109	109	111
– Несигурност на измерване (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Ниво на вибрацияISO( 22867)	m/sec ^2	8	8	8,6	10,2
– Несигурност на измерване (2006/42/CE - EN 12096)	^2 m ^3 /sec 1,5		1,5	1,5	1,5
ТЕХНИЧЕСКИ ДАННИ
Двигател (едноцилиндров двутактов) – обем на цилиндърш ^3		37,2	40,1	45,02	49,3
Смес (бензин / масло)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Мощност	kW	1,2	1,5	1,7	2,1
Брой обороти минимум	^1 /min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Брой максимально допустими обороти без натоварване при монтирана вермія		11000	11000	11000	11000
Максимална скорост на веригата	m/s	21	21/21,2	21,2	21,2
Вместимост на горивния резервоар	cm ^3	390	390	550	550
Специфичен разход при максимальна мощност	g/kWh	430	450	460	480
Вместимост на масления резервоар	cm ^3	210	210	260	260
Зъбци / стъпка на пиньона на предавателна верига		6	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,3
Дължина на срязване		330 mm - 370 mm -	385 mm - 1460MLBK041)1870 mm - (160SDEA041)	390 mm - 1640 mm -	1440 mm - 1490 mm -
Тегло (с празен резервоар)	kg	4,7	4,7	5,4	5,5

[1] ВНИМАНИЕ! Стойността на вибрациите може да варира в зависимост от използването на машината и нейното оборудване и може да бъде по-голяма от тази посочената. Необходимо е да се определят мерките за безопасност целящи защита на потребителя, които трябва да се базират върху оценка на създалото се натоварване от вибрациите, при условия на реално използване. За тази цел, трябва да се имат предвид всички фази на цикъла на работа, като например, изключването или работа на празен ход.

2. СИМВОЛИ

12

1) Внимание! ОПАСНОСТ! Ако машината се изполе държи здраво с две ръце, за да имате контро. зва неправилно, може да застраши другите и себарху нея и да се намали риска от отскачане.

си. 2) Опасност от отскачане! Отскачането предиз- 4) Преди употреба на машината, да се прочете упътването.
виква рязко изместване на резачката и загуба 5) При продължително ежедневно използване на контрол от страна на работещия с нея. Да се работната в нормални условия, работещият с нея, винаги в условия на безопасност. може да бъде изложен на шум със стойност равна
Да се използват вериги, снабдени със свръзки ви по-висока от 85 dB (A) (децибели). Да се изп безопасност, които ограничават отскоците на ма-зват шумопредпазващи средства, очила и защитна шината. каска.
3) Да не се държи машината само с една ръка6) Да се носят защитни ръкавици и обувки!

ПОЯСНИТЕЛНИ СИМВОЛИ ВЪРХУ МАШИНАТА (в случай, че ги има)

11) Резорвоар на гориво
12) Резевоар за масло на веригата и регулатор на помпата за маслото
13) Настройки на карбуратора L = Настройка горивна смес за ниска скорост H = Настройка горивна смес за висока скорост T = Настройка за минимални стойности
14) Команда пусково устройство (Стартер)
15) Команда механизм за пусков електрод (Primer)
16) Спирачка на веригата (знакът) означава позицията, в която е отпусната спирачката)

4) В никакъв случай да не се използва машината:

Машината да се използва по предназначение, т.е. за "отсичанеана наблизо има деца, други хора или животни;
дървета, разрязване на ствола и отрязване на клоните с
размери, съответстващи на дължината на шината". Каквато и както и в случай, че е употребил лекарства, упоителни, алкохс да е друга употреба може да се окаже опасна и да причини ипов-други вещества, намаляващи неговото внимание и рефреда на машината.
В "неподходящата" употреба се включват (като неизчерпателен- ако ползващият машината не е в състояние да държи здраво пример): шината с две ръце и/или не може да поддържа равновесие п
- регулиране на храсти; - дейности за правене на резки; - разрязване на палети, каси и всякакви опаковки; - разрязване на мебели или всичко, което може да съдържасегвосучат на други хора или на тяхна собственост. деи, винтове или всякакъв вид метални части;
- извършване на касапски дейности; - използване на машината като лост за повдигане, премества или разчупване на предмети; - използване на машината когато е блокирана върху фиксираћи При работа с машината, е необходимо операторът да об- супорти. БЕ ПЪРВОНАЧАЛНИ ОПЕРАЦИИ лече подходящи дрехи, които ще предотвратят евентуални
Да не се използва верижния трион за рязане на пластмасоваатруднения. териали, материали използвани в строителството или недървени Използвайте защитни, прибрани по тялото дрехи, предпазващи материали. Използването на верижния трион за операции, раз- от порязване.
лични от тези предвидените, може да предизвика опасни ситуа-Използвайте защитна каска, ръкавици, очила, както и маска за ции. прах и обувки, предпазващи от порязване, с нехлъзгаща се по метка.
1) Прочетете внимателно инструкциите. Разучете и свикнете в машината. с командите и с адекватното използване на машината. Научете Ажо имате дълги коси, вържете ги по подходящ начин. да изключвате бързо мотора. 2) ВНИМАНИЕ: ОПАСНОСТ! Бензинът е леснозапалим.
2) Никога не позволявайте машината да бъде използвана от –десрхранявайте горивото в определените за целта контейнери; или от хора, незапознати достаточно с инструкциите. Местните во- пушете, когато се извършват операции с гориво; кони може да предвиждат минимална възраст за право на изпотваряйте бавно запушалката на резервоара, с цел да се осво зване. боди малко по-малко вътрешното налягане;
3) Резачката не трябва да бъде използвана от повече от единзареждайте горивото единствено на отворени пространства,

A) ОБУЧЕНИЕ

използвайте фуния;
целта машина намалява риска и увеличава производителността.
– заредете преди включване на мотора; не прибавяйте гориво7) Проверете дали машината в режим на минимална скорост, е и не махайте запушалката ако моторът работи или е топъл; така настроена, че не предизвиква движение на веригата и дали
- ако бензинът прелее, не включвайте мотора, отдалечете маслед увеличаване на скоростта, моторът може да премине бързо шината от мястото, където се е изляло горивото и избягвайте имранимални обороти. създавате условия за пожар, докато горивото не се изпария)и Пазете шината от силен удар в чужди тела, тъй като се увё бензиновите изпарения се разнесат; чава вероятността от отхвърчащи материали при движение на
- почистете незабавно капките бензин, попаднали върху машинеригата. ната или на мястото на работа; 9) Спрет
– не включвайте резачката там, където е било извършено за- всеки път, когато машината не е под ваш надзор. реждането; – преди да зареждате с гориво.
- гледайте облеклото ви да не влезе в контакт с горивото, 10) прорете мотора и изключете кабела на свещта: тивен случай се преоблечете преди да включите мотора; - преди да се извършва контрол, почистване или да се работи - винаги поставяйте и стягайте добре запушалките на резер- машината. воара и на съда с бензин. - след като е ударено чуждо тяло. Проверете евентуални щети
3) Заменете дефектните или повредени заглушители.
4) Преди употреба, проверете изправността на машината и в ползвате отново машината. частност: – ако машината започне да вибрира по ненормален начин (По-
- командата за подаване на гориво и лостът за безопасност търсете незабавно причината за вибрациите и занесете косач- трябва да се движат свободно, без да е необходимо упражнята в Специализиран център за осъществяване на необходиме на силен натиск върху тях; при отпускане трябва да заимат проверки). автоматично изходна позиция; - при неизползване на резачката;
- Лостът за команда подаване на гориво трябва да остане від- Избягвайте вдишването на прах и стърготини, продукт от векиран, ако не се натисне лостът за безопасност; ригата по време на рязане.
– прекъсвачът за включване и изключване на мотора трябва да се движи свободно и в двете позиции; Г) ПОДДРЪЖКА И СКЛАДИРАНЕ
– електрическите кабели и в часност този на свещта трябва да бъдат цели, за да се избегне отделяне на искри, необходимо! еПоддържайте затегнати гайките и винтовете, за да сте сисъщо така капачката да бъде монтирана правилно върху гурни, че машината винаги е в безопасно положение на работа. свещта; довната поддръжна е незаменима за безопасността и за за-
- дръжките и защитните устройства на машината трябва да базване работните характеристики на машината. почистени, сухи и здраво закрепени за машината; 2) Не поставяйте машината с бензин в резервоара в помещение,
– спирачката на веригата да функционира безпроблемно и ефідето бензиновите изпарения могат да достигнат пламък, искра касно; или силен източник на топлина.
– шината и веригата да бъдат правилно монтирани; – веригата да бъде правилно опъната. 3) Изчакайте моторът да изстине преди да поставите машината в кое да е помещение.
5) Преди да започнете работа, проверете дали всички защитни) За да намалите риска от пожар, почиствайте мотора, заглу- устройства са правилно монирани. Шителя и мястото за складиране на горивото от дървени стърго-

1) Не включвайте мотора в затворени пространства, където да се натрупат опасни газове на въглероден окис. Когато работите в ями, кухини или подобни, убедете се, че осъществява обмен на въздуха.

2) Работете само на дневна светлина или при добра изкуст светлина.

– избягвайте, доколкото е възможно, работа на влажен и хлобърнете към вашия продавач-консултант. терен и като цяло неравни или стръмни места, които няма8) наради причини за безопасност, никога не използвайте да осигурят устойчива позиция на оператора по време на р mostlyната с изхабени или повредени части. Повредените час- бота; тите трябва да бъдат заменени, а не поправени. Използвайте

- избягвайте използването на нестабилни стълби и платформиединствено оригинални части. Части с неравностойно качество - не работете с резачката над нивото на раменете; може да повредят машината и да застрашат безопасността.

– никога не тичайте, придвижвайте се бавно, като обръщате ŞниПреди да приберете машината, уверете се, че сте оставили н мание на неравностите и пречките върху съответния терен; определеното място всички ключове и инструменти за поддръжка.

– избягвайте работа на прекалено усамотени и изолирани мед, Поставете машината на недостъпно за деца място. за да улесните оказването на помощ, в случай на инцидент.

4) Включете мотора, когато машината е в устойчиво положени: ТРАНСПОРТ И ПРЕМЕСТВАНЕ

- включете мотора на разстояние най-малко 3 метра от мястото, където сте заредили машината с гориво; 1)

– уверете се, че в радиуса на действие на машината, няма друпиата, е необходимо: хора; – да изгасите мотора, да изчакате докато веригата остане в по

- не насочвайте заглушителя, следователно отделените газове и да махнете капачката на свещта; към леснозапалими материали: - поставете предпазния кальф върху шината;

– пазете се от отхвърчащи материали, предизвикани от движе- хващайте машината единствено за дръжките и насочете шината нието на веригата, най-вече, когато веригата попадне на евень посока обратна на придвижването.

туални препятствия или чужди тела. 5) Не променяйте настройките на мотора и не му позволя- вайте да достига прекалено високи обороти. 2) При пренасяне на машината с транспортно средство, следва д се позиционира така, че да не представлява опасност за пътува- щите и да се закрепи здраво, с цел да се избегне отскачане.

6) Не насилвайте прекалено резачката и не използвайте машинаже да доведе до повреда на машината, както и изливане на с ниска мощност за тежка работа; използването на подходящивва

• Поддържайте всички части на тялото далеч от зъбната верига, докато работи верижния трион. Преди да включите верижния трион, се уверете, че зъбната верига не влиза в съприносновение с никакъв предмет. Едно моментно разсейване, докато работят верижните триони, може да доведо заплитане на дрехи или на тялото в зъбната верига.
• Дясната ръка трябва винаги да държи задната дръжка, а тлявата ръка, предната дръжка. Никога не трябва да се размерменят ръцете при държането на верижния трион, тъй като се увеличава риска от злополуки на работащия.
• Носете защитни очила и защита против шум. Препоръчват се, други защитни устройства за главата, ръцете и кра-ката. Носенето на подходящо защитно облекло, ще намали на-ранявания по тялото, причинени от летящи трески, а също та ислучаен контакт със зъбчатия трион.
• Да не се използва верижния трион върху дърво. Задействането на верижния трион, докато се намирате на дървото, може да причини нараняване на тялото.
• Подържайте винаги правилна точка на полагане на крана Ви и задействайте верижния трион, единствено, когато се намирате върху неподвижна, сигурна и равна повърхност. Хлъзгавите или нестабилни повърхности, като например скали, • могат да предизвикат загуба на равновесие или загуба на кон- трола върху верижния трион.
• Когато се реже клон, който е под напрежение, е необходимо да се внимава, тъй като съществува риск от отскачане (обратни удари). Когато обтягането на влакната на дървесината се отпусне, натовареното рамо се връща назад и може удари оператора и/или да причини излизане извън контрол на верижния трион.
• Внимавайте много, когато режете храсти и млади храстовидни растения. Тънките материали могат да се запречат в зъбната верига и да излетят в посона, където се намирате. Вие или да предизвикат загуба на равновесие.
• Транспортирайте верижния трион, когато е изключен, като го държите далеч от Вашето тяло. Когато верижния трион се транспортира или се прибере за съхранение, е необходимо винаги да се покрива водещата шина. Правилното обслужване на верижния трион, ще намали възможността от чаен контакт с подвижната зъбна верига.
• Придържайте се към инструкциите отнасящи се до смазването, обтягането на веригата и резервните принадлежности. Верига, чието обтягане и смазване не са извършени правилно, може да се скъса или да увеличи риска от отс (обратен удар).
• Поддържайте ръчките сухи, чисти и без следи от масло или грес. Омаслените ръчки или тези, по които има грес са хл и могат да предизвикат загуба на управлението на триона.
• Включващото съоръжение на тази машина създава скромно електромагнитно поле, но то е такова, че не м да се изключи възможността за интерференция във функционирането на активни или пасивни медицински уреди,
  слу-
  ИМ-

плантирани на оператора, с последващите сериозни рискове текста на упътването изреченията, съдържащи особено важна за неговото здраве. На носителите на такива медицински информация, са отбелязани със специфични сигнални означения, уреди се препоръчва да се консултират с лекаря или с ираца- следния смисъл:

водителя на самите уреди, преди да използват машината.

управлението на триона и да предизвика по този начин тежки злополуки с лицето. Не е необходимо да се доверявате единствено на вградените в триона предпазни устройства. Уместно е потребителят на верижния трион да предприеме различни предпазни мерки за отстраняване на рисковете от злополуки или нараняване по време на работа. Отскачането (обратни еудари) е резултат от неправилно използване на инструмента и/или неправилни процедури или неподходящи условия на работа и то може да се избегне, като се вземат подходящи предпазни -мерки, посочени тук по-долу:

се Дръжте триона неподвижен с двете ръце, с палци и пръсти около дръжните на верижния трион и се позиционирайте с Вашето тяло и ръце в позиция, която Ви позволява да устоите на силите на отскачането (обрат-на-ните удари). Силите на отскачането (обратните удари), мо-такдат да бъдат контролирани от оператора, ако са взети подходящи за случая предпазни мерки. Не позволявайте верижния трион да се задейства.

ото,• Не обтягайте ръцете много далече и не режете на височина над височината на рамото. Това допринася за избягване на неволни контакти с краищата и позволява по-добро контролиране на верижния трион при непредвидени ситуации.

ли, • Използвайте единствено направляващата шина и вери- контите, посочени от производителя. Неподходящи резервни водачи и вериги, могат да предизвикат скъсване на веригата и/или отскачане (обратни удари).

- Придържайте се към инструкциите на потребителя, отнасящи се до наточването и поддържката на верижния же дрион. Едно намаляване на дълбочината, може да доведе до на увеличаване на отскачането.

3) ТЕХНИКИ ЗА УПОТРЕБА НА РЕЗАЧКАТА

Винаги спазвайте указанията за безопасност и използвайте най-подходящата техника за рязане във вашия случай, според указанията и примерите, поместени в инструкциите за употреба (виж 7).

И) ПРЕПОРЪКИ ЗА НАЧИНАЕЩИ

Преди да пристъпите за първи път към работа, свързана с отси чане на дървета или отрязване на клони, би било добре: – да сте посещавали специален курс на обучение за използване на такъв вид инструмент;

скачначе STE прочели внимателно предупрежденията за безопасност и инструкциите за използван, поместени в настоящето ръко-водство;

льъздевисте се упражнявали върху дънери поставени на земята или . дънери закрепени на поставки, с цел да се запознаете с маш ната и най-подходящите техники на рязане.

вте текста на упътването изреченията, съдържащи особено важна информация, са отбелязани със специфични сигнални означения, ироща- следния смисъл:

БЕЛЕЖКА

или

ВАЖНО

Съдържа допънителни уточнения или

Може да има отскачане (обратни удари), когато върха или направляващата шина докосне предмет или, когато дървесина се затвори в себе си, затягайки зъбната верига в участъка зане.

Този контакт на края на направляващата шина с предмет мнякои случай, да предизвика внезапно обратна реакция, избу вайки направляващата шина нагоре и назад, към оператора.

Затягането на зъбната верига върху горната част на направлщата шина, може да избута зъбната верига бързо назад къратора.

Една или друга от посочените реакции, може да причини за

кадантеристики, по отношение на предварително упомената ин- формация, с цел да се избегнат повреди на самата машина или н. макря-други щети.

ВНИМАНИЕ!

Вероятност от нанасяне на лични

Телесни щети или на трети лица, при несъблюдаване правилата на работа.

ОПАСНОСТ!

Вероятност от нанасяне на сери-

озни лични телесни щети и на трети лица с опасност от пубърта при несъблюдаване правилата на работа.

4. МОНТАЖ НА МАШИНАТА

ВАЖНО

Машината е снабдена с не-

монтирани върху нея шина и верига, и празни ре- зервоари за гориво и масло.

ВНИМАНИЕ!

Разопаковане и завършва-

нето на монтажа трябва да бъдат извършени на равно и стабилно място, с достатъчно мясте за преместване на машината и опаковката, като винаги си служите с подходящите инструменти. Изхвърлянето на опаковните трябва да се осъществява според действащите местни разпоредби.

- Уверете се дали щифтът за натягане на веригата (3) на капака на съединителя е правилно поставке в съответния отвор на шината; в противен случаи действайте по подходящия начин с отвертка върху винта (4) за натягане на веригата, до пъл вмъкване на щифта (Фиг. 4). - Затегнете винта за натягане на веригата така (4) че тя да бъде правилно опъната (Фиг. 4). го Затегнете докрай гайките на картера, посредство вом предоставения ключ, като държите шината повдигната (Фиг. 5).

ВНИМАНИЕ!

Използвайте винаги плътни

работни ръкавици при извършване на операции върху шината и веригата. Бъдете изключително-внимателни при монтиране на шината и веригата, за да не застрашите безопасността и ефи-касността на работа с нея; в случай на съмнени обърнете се към вашия продавач-консултант.

- Машини с устройство за бързо натягане на веригата

(SP 375Q, SP 405Q, C 38 T, C 41 T)

Отвийте ръчката (11) и отместете картера, за да достигнете влачещия пиньон и шината (Фиг. 1А).

Отстранете пластмасовата дистанционна шайба (12); този разграничител служи само за транспортиране на опакованата машина и повече не трябва да се използва (Фиг. 1А).

Преди да монтирате шината, уверете се, че не -е Монтирайте шината (2), вмъквайки щифтовете в поставена спирачката на веригата; това става катожлеба и натиснете към задната част от тялото и предната защита за ръката се изтегли максимальномашината (Фиг. 2). назад към тялото на машината. - Монтирайте веригата около теглещия пиньон, по

ВНИМАНИЕ!

Изпълнявайте всички опе-

рации при изключен двигател.

- Машини със стандартно устройство за натягане на веригата

- Монтирайте веригата около теглещия пиньон, по дължина на водачите на шината, като следите посоката на плъзгане (Фиг. 3); ако върха на шината е снабдена със възвратен пиньон, внимавайте плъзгащите звена на веригата да се наложат правилно в празните пространства на пиньона.

- Монтирайте отново картера, без да затягате ръчката (11). Уверете се дали щифтът на обтегача веригата (14) е правилно поставен в съответния отвор на шината; в противен случай въздействайте по подходящ начин на пръстеновидната гайка (15) на обтегача на веригата, до пълно вм

- Отвийте гайките и отстранете картера на съедиване на щифта (Фиг. 4А). нителя, за да достигнете теглещия пиньон и мясвъздействайте по подходящ начин на пръстеното за монтиране на шината (Фиг.1). видната гайка (15), до постигане на правилно об- - Отстранете пластмасовата дистанционна шайба тягане на веригата (Фиг. 4А). (1); този разграничител служи само за транспор- Затегнете ръчката (11), като държите шината повтиране на опакованата машина и повече не трябагната (Фиг. 5А). да се използва (Фиг. 1).

- Монтирайте шината (2), вмъквайки щифтовете в жлеба и натиснете към задната част от тялото на машината (Фиг. 2).

- Монтирайте веригата около теглещия пиньон, по дължина на водачите на шината, като следите Проверете доколко е опъната веригата Веригата е посоката на плъзгане (Фиг. 3); ако върха на правилно опъната, ако пристягайки я в средата на ната е снабдена със възвратен пиньон, внима-шината, плъзгащите звена не излизат от водачите вайте плъзгащите звена на веригата да се на(Фиг. 7). жат правилно в празните пространства на пиньона.

Тази машина е снабдена с двутактов моор, който исква за гориво смес от бензин и масло.

ВАЖНО

ВАЖНО Употребата единствено на бен- зин води до повреда на мотора и отменя правото ползване на гаранция.

ВАЖНО Използвайте единствено качествени горива и масла за доброто функциониране машината и гарантиране продължителността на механичните части.

Използвайте единствено безоловен бензин (зелено начение) със стойност на октана не по-ниска от

ВАЖНО

ВАЖНО Безоловният бензин води до образуване на утайки в резервоара, ако се задържи вече от два месеца Винаги използвайте незастоял бзин!

- Характеристики на маслото

Използвайте единствено синтетично масло с отлично качество, предназначено за двутактов мотор.

При ваши продавач-консултант са налични масла, циално разработени за този вид мотори, които гартират висока защита.

Употребата на тези масла позволява съставянето н 2,5%-ова смес, представляваща една част масло на всеки 40 части бензин.

- Приготвяне и съхраняване на сместта

ОПАСНОСТ!

Бензинът и сместта са леснозапалими!

• Съхранявайте бинзина и сместта в контейнери, предназначени за горива, на сигурни места, отдалечени от източници на топлина или свободен пламък.
• Не оставяйте контейнерите на места, достъпни за деца.
• Не пушете, когато приготвяте сместта и избяг- вайте вдишването на бензиновите пари.

Таблицата посочва количеството бензин и масло, необходими за приготвянето на сместта в зависимост вида на маслото.

За приготвяне на сместта:

Сложете в подходящ съд половината от количеството бензин.

• Прибавете всичкото масло, според инструкциите от таблицата.
  – Сложете останалата част от бензина.
• Затворете съда и разклатете добре.
• Прибавете всичкото масло, според инструкциите от таблицата.
• Сложете останалата част от бензина.
• Затворете съда и разклатете добре.

ВАЖНО

00 NO. Сместта с подлежена на эта реене. Приготвяйте по-големи количества смес от не- обходимото ви, за да избегнете образуването на утайки.

ВАЖНО

Отбележете отчетливо кои кон- тейнери съдържат бензин и кои смес, за да избегнете евентуално объркване в момента на използването им.

ВАЖНО

ВАЖНО Почиствайте периодично кон- тейнерите, в които съхранявате бензина и сместта, за да отстраните отложените утайки.

Не опасност! Не пушете, когато зареждате с гориво и избягвайте вдишването на бензинови пари.

ОПАСНОСТ!

ОПАСНОСТ! Заредете преди включване на мотора; не прибавяйте гориво и не махайте запушалката ако моторът работи или е топъл;

ВНИМАНИЕ!

ВНИМАНИЕ! Отворете внимателно запушалката на контейнера, тъй като е възможно вътре да се е образувало налягане.

Преди да пристъпите към зареждане:

• Разклатете добре сместта в съда.
  Поставете машината в стабилна позиция на равна плоскост, като запушалката на резервоара е обърната нагоре.
• Почистете запушалката и зоната около нея, за да и попаднат в резервоара отпадъчни продукти по време на зареждането.
• Развъртайте внимателно запушалката на резер- воара, за да се отдели постепенно създалото се вътре налягане. При зареждане използвайте фуния, като гледате да не препълните резервоара до ръба на отвора.

ВНИМАНИЕ!

Почистете веднага всяка

следа от сместта, в случай, че е била разлята машината или мястото, където зареждате и не включвайте мотора, докато все още има бензинови пари.

Използвайте единствено сма-

зочно масло, предназначено за резачки или прилеп- ващо масло за резачки Не използвайте масло, съдър- жащо примеси, за да не запушите филтъра в резервоара и за да не повредите окончателно помпат на маслото.

ВАЖНО

Подходящо масло за веригата е_

биоразграждащото се. Употребата на минерални масла или масло за двигатели предизвиква сериозни екологични щети.

Използването на качествено масло е от изключителн значение за доброто смазване на режещите звена; ползваното или нискокачествено масло водят до не добро смазване и скъсяват живота на веригата и ш ната.

Добре е да се дозарежда резевоара за масло (чрез

фуния) всеки път, когато се зарежда с гориво; катима предид че най-напред се изразходва горивото, маслото, по този начин се избягва риска от функции ниране на машината без смазочно масло.

4. КОНТРОЛИРАНЕ ИЗПРАВНОСТТА НА МАШИНАТА

Преди да започнете работа, е необходимо да проверите:

• извършете зареждането със смес и масло, като напълните съответните резервоари;
• има ли разхлабени винтове върху машината и шината;
• наточена ли е веригата и съществуват ли призн за повреда;
• почистен ли е въздушният филтър;
  – проверете дали дръжките и защитните устройства машината са почистени, сухи и здраво закрепени машината;
• каква е стабилността на дръжките;
  – доколко ефективна е спирачката на веригата;
• проверете доколко е опъната веригата;
• проверete функционирането на съединителя: преди употреба се убедете, че веригата не се когато машината е на минимум.

Изпълнявайте всични опера-

ции при изключен двигател.

Веригата е правилно опъната, ако пристягайки я в ср дата на шината, плъзгащите звена не излизат от вода чите (Фиг. 7).

- Машини със стандартно устройство за натягане ърху на веригата

• Разхлабете гайните на картера, посредством предоставения ключ (Фиг. 4).
• Затегнете винта за натягане на веригата така (4), тя да бъде правилно опъната (Фиг. 4).
• Затегнете докрай гайните на картера, посредством предоставения ключ, като държите шината повдигната (Фиг. 5).
• Машини с устройство за бързо натягане ата на веригата

(SP 375Q, SP 405Q, C 38 T, C 41 T)

Отпуснете ръчката (11) (Фиг. 4А).

Въздействайте по подходящ начин на пръстеновидната гайка (15), до постигане на правилно обтягане на веригата (Фиг. 4А).

- Затегнете ръчката (11), като държите шината пов- дигната (Фиг. 5А).

Тази машина е снабдена със спирачна система за бе: опасност.

В случай на отскачане по време на работа вследствии на аномален допир на върха на шината, с рязко и с цио-изместване нагоре, така че ръката да се удари в прония предпазител. В този случай действието на спирачката блокира движението на веригата и трябва да бъръчно отблокирано, за да се изключи.

Спирачката може да бъде активирана и ръчно, като с натисне предната защита. За да освободите спирачката, изтеглете предната защита към дръжката, докато усетите щракане.

За да проверите ефикасността на спирачката е необходимо:

• Задвижете мотора и хванете здраво дръжката с две ръце.
  Задействайки командата за подаване на газ, за да поддържате веригата в движение, натиснете напред лоста на спирачката, като използвате опа- кото на лявата ръка; спирането на веригата трябва да е незабавно.
• Когато веригата е спряла, веднага пуснете лоста на командата за газта. Пуснете спирачката.

ВНИМАНИЕ!

Не използвайте машината,

ако спирачката на веригата не функционира правилно. Обърнете се към вашия продавач за осъществяване на необходимия контрол върху машината.

стояние най-малко 3 метра от мястото, където сте заредили машината с гориво.

– Поставете машината в стабилна позиция.
– Отстранете защитния кальф на шината.
– Уверете се, че шината не се опира никъде какви предмети.
– Преди да задействате мотора, убедете се че де ригата не докосва никакъв предмет. Убедете се, че спирачката на веригата е активирана преди7. да задействате машината.

- Включване на "незагрял" мотор

ОПАСНОСТ!

Никога не задвижвайте ре-

зачката като я оставите да пада, държейки я за стартовия шнур. Този метод е изключително опасен, тъй като се губи изцяло контрол върху машината и веригата.

ВАЖНО

За да избегнете скъсване на

връвта, не я издърпвате докрай и не я плъзгайте иъдяу нюдача, отпускайте постепенно старовата ръчка, за да не бъде неконтролируемо връщането й веизходна позиция.

w7. Върнете кръглата ръчка на стартера до половината й ход приблизително.

1. Изтегляйте отново и отново старовата ръчка, до като се постигне правилно запалване на мотора.

БЕЛЕЖКА

предвид мотор, който се включва поне 5 минути след неговото изключване или след зареждане с гориво.

Преди включване на мотора е необходимо (Фиг.

1. Да се уверите, че спирачката на веригата е тавена (предната защита за ръката е придвижена напред).
2. Да поставите прекъсвача (1) на позиция «START».
3. Активирайте стартера като дръпнете докрай кръглата ръчка
4. Натиснете копчето за пусков електрод (Праймера) (3) около 3-4 пъти, за да подпомогнете з палването на горивото, ако съответният моделто резачката предвижда такова.
5. Дръжте здраво машината с една ръка, поставан вена върху предната дръжка и с крак вмъкнат задната дръжка, за да не загубите контрол при включване на мотора (Фиг. 9).

БЕЛЕЖКА

Ако стартовата ръчка се за-

действа продължително заедно със стартера, моторът може да се задави и да се предизвика неправилно стартиране на машината. При задавяне на мотора, свалете свещта и издърпайте леко стартовавта дръжка, за да отстраните излишното гориво; изсушете електродите на свещта и я поставете от-

1. В момента, в който се включи моторът, активи-райте за кратко командата подаване на гориво, за да изключите стартера и предизвикате функционирането на мотора на минимални обороти.

за- ВАЖНО

Избягвайте да оставяте мо-

птора да се върти на високи обороти с включена спи рачка на веригата; това може да причини прегря-

ване и повреда на съединителя.

Дръпнете предния предпазител на ръката към предната дръжка, за да освободите спирачката. Оставете мотора на минимални обороти поне за около минута, преди да пристъпите към работа с машината.

ВНИМАНИЕ!

При активиране на мотора,

ано машината не бъде здраво държана, операторът може да загуби равновесие от предизви каният отскок. Възможно е също така, шината да попадне върху някакъв предмет или върху самия оператор.

1. Изтеглете бавно стартовата ръчка около 10-15 см, когато усетите известна съпротива, започнете да я издърпвате по-рязко (няколко пъти) докато се осъществи запалване.

Включване на загрят мотор

За включване на загрят мотор (веднага след из-ключване на мотора), следвайте точка 1-2-5-6-9-10 от гореописаната процедура.

Винаги изключвайте спирач-

ВНИМАНИЕ!

вия шнур около ръката.

ката на веригата, като дръпнете ръчката към оператора, преди да задействате регулатора на подаване на газ.

Скоростта на веригата се определя от команда звада не се допуснат тези затруднения, машината аване на гориво (1), поставен върху задната дрънабдена с вентилационна вратичка от дясно на ка пака на цилиндъра, така че да позволи преминава-

Включването на подаване на гориво е възможнообразуването на лед.

единствено ако едновременно с това се натисне

лоста за блокиране (3).

В нормални условия използвайте машината по нормален начин на работа, т.е., както е настроена в

Движението се предава от мотора към веригата мента на изпращането.

чрез центробежен съединител, който не позволявасе пак, в случай на възможно заледяване, регули задвижване на веригата, когато моторът е на мрайте начина против заледяване преди да задви- нимални обороти. жите машината.

ВНИМАНИЕ!

Не използвайте машината,

ако веригата се движи с мотор на минимални обороти; в този случай се свържете с вашия продавач - консултант.

Правилната скорост на работа се постига чрез симално подаване на гориво (1).

За да преминете от ИНормален" режим на режим ИПротив заледяване" (и обратното) (Фиг. 11):

ВАЖНО

През първите 6-8 часа от ра-

ботата с машината избягвайте да използвате мотора на максимальни обороти.

1. Изключете мотора.

2. Отстранете капака (1) на въздушния филтър и маѣвъздушния филтър (2).

3. Отстранете кръглата ръчка на въздуха (3) от ка пака на цилиндъра (4).

4. Развийте винтовете (5), фиксиращи капака на цилиндъра (три винта във вътрешността и един отвън на капака) и отстранете капака на цилиндъра (4).

За изключване на мотора:

1. Натиснете с пръсти капачката против заледяване (5), разположена от дясната страна на капака на цилиндъра, и я отстранете от мястото

- Отпуснете командата подаване на гориво (1) 6. Завъртете капачката против заледяване (5), така оставете моторът да действа на минимални обо- че символът ИСНЯГ" да е обърнат нагоре, и мо роти за няколко секунди. тирайте отново капачката.

- Да поставите прекъсвача (4) на позиция «STOP».Монтирайте отново капака на цилиндъра и всички останали части в първоначална позиция.

ВНИМАНИЕ!

подаване на гориво, може да са нужни няколко секунди, докато веригата спре.

БЕЛЕЖКА

ІАко използвате машината в

режим против заледяване при по-високи температури, може да имате затруднения при запалване на мотора на неправилна скорост. Винаги проверя-

ВАЖНО

Ако машината не се изключ-

вайте дали сте върнали машината в нормален реажим на работа (със символа ИСЛЪНЦЕ" нагоре), ояко няма повече опасност от заледяване.

ва, задействайте стартера, за да задавите моторажим на работа (със символа ИСЛЪНЦЕ" нагоре), незабавно се свържете с дистрибутора, за да утояко няма повече опасност от заледяване.

ните причината за проблема и да се погрижите за необходимия ремонт.

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО ПРОТИВ

ЗАМРЪЗВАН (с изключение на Мод. С 46

XC 246 - C 50 - CP 45 - A 455 MC 846) ) (Фиг. 11)

При използване на резачката при температури

между 0 и 5°C, в условия на висока влажност, в кар-

буратора може да се образува лед, с последствие

намаляване мощността на мотора или нередовното

му функциониране.

7. ИЗПОЛЗВАНЕ НА МАШИНАТА

ВАЖНО

Не забравяйте никога, че мо-

торна резачка, използвана неправилно, може да смущава другите хора и да окаже силно въздействие върху околната среда.

Уважавайте другите и околната среда:

• Избягвайте да използвате машината в среда и в часове, в които може да смущавате околните. За
• Следвайте стриктно местните норми относно от-ствайте както е посочено в гл. 5.5. делянето на отпадъчни материали след рязане.
• Следвайте стриктно местните норми относно из- хвърлянето на масла, бензин, изхабени части и всякакви други елементи, оказыващи силно влия- ние върху околната среда.
  • Проверка на притока на масло

- По време на работа, в околната среда се разсейва определено количество масло, необходимо за смазване на веригата; поради тази причина, ползвайте само биоразграждащи се масла, специфични за това използване.

- За да избегнете риска от пожар, не оставяйте розервоара на маслото след всяко зареждане на решината с топъл мотор сред листа или суха тревачката с гориво.

ВАЖНО

В период на използване (или

след смяна на веригата) трябва да проверявате по- често, поради наместването на веригата.

ВНИМАНИЕ!

ако веригата е отпусната, за да не се създадат ситуации на опасност, ако веригата излезе от водачите.

ВАЖНО

Не изпозвайте машината в

отучай, че липсва смазочно масло! Резервоарът на маслото може да остане празен, при всяко изчерпване на горивото Проверете дали сте допълнили

рівærвоара на маслото след всяко зареждане на ре- зовачката с гориво.

ВНИМАНИЕ!

Облечете подходящи Фдре- хи по време на работа. Вашият продавач-кон- султант е в състояние да ви даде информация съответни материали срещу злополуки, за да с гарантира сигурността на работа. Използвайте антивибрационни ръкавици. Всички гореспо- менати предпазни мерки не гарантират пред- пазване от риск от синдрома на Рейноуд или тунелен китков синдром. Затова, на използва- щия дълго време тази машина, се препоръчва периодично да проверява състоянието на ръ- цете и пръстите си.

Ако се появят някои от цитираните горе сим- птоми, незабавно се консултирайте с лекар.

ВНИМАНИЕ!

Преди да проверите под-

аването на масло, уверете се дали шината и веригата са добре разположени.

включете мотора, задръжте го на среди обороти и проверете дали маслото на веригата се разпръсква правилно, така както е показано на фигурата (Фиг. 12).

OT

Потокът на масло към веригата може да се регули чрез въздействие върху съответния винт за регулиране на помпата (1 или 1а), използвайки отвертк Винтът се намира в долната част на машината (Фі 12).

ВНИМАНИЕ!

Когато машината се ползва

за отсичане на дървета и отрязване на клони, изисква специално обучение.

- Проверка на обтягането на веригата

В процеса на работа веригата се удължава, портова е необходимо да се проверява често доко. опъната.

Преди да пристъпите за първи път към работа, св зана с отсичане на дървета или отрязване на кло! би било добре да се упражните върху повалени д- нери или дънери, закрепени върху поставки за ря- зане, с цел да придобиете необходимия опит за р\$ бота с машината и подходящите техники за рязане

ВНИМАНИЕ!

По време на работа с ма-

шината е необходимо да я държите винаги здравонос две ръце, с лявата за предната ръкохватка, какос фясната - за задната ръкохватка, независимо от това дали операторът е левак.

ВНИМАНИЕ!

Изключете незабавно мо- тора, в случай че веригата блокира по време работа. Бъдете винаги нашрек за евентуален отскок, при попадане на шината върху някаква пречка.

- Отрязване на клони от дърво (Фиг. 13)

ВНИМАНИЕ!

Уверете се, че мястото, къ- дето ще падат клоните, е свободно.

1. Застанете откъм противоположната страна на клона, който ще режете.

2. Започнете от по-ниските клони, след което дължете рязането на по-високите.

3. Осъществете рязането от горе на долу, за бегнете запиране на шината.

- Отсичане на клони от дърво (Фиг. 14)

ВНИМАНИЕ!

Върху наклонени терени,

трябва да се работи винаги върху място, нами2 ращо се над дървото, като се уверите предварително, че стволът на дървото няма да причини щети при търкаляне.

- Отрязване на клоните след поваляне на дървото (Фиг. 15)

Ha

ВНИМАНИЕ!

Обърнете внимание в кои

точки клонът се опира в земята, съществува ли известен натиск, в каква посока може да се от- клони клонът по време на рязане и предизвиква ли се нестабилност на дървото след отрязване на клона.

1. Вижте под какъв наклон клонът излиза от ство. на дървото.

2. Направете първоначален разрез откъм страната на огъване и продължете рязането откъм противоположната страна.

18.13. Разрязването на ствола се улеснява при използване на метален прът.

1. Вмъкнете металния прът в ствола, упражнявайте сила с него с цел завъртане, за да опише реза ката дъга върху ствола, което ще й позволи да проникне в дървото.

2. Повторете няколко пъти тази операция, ако е необходимо изместете опорната точка на металния прът.

- Разрязване на ствола върху земята (Фиг. 17)

1. Решете каква да бъде посоката на падане на дървото, като имате предвид вятъра, наклона растението, къде се намират по-тежките клони, условията за работа след поваляне на дървото т.н.

з ежете до средата на диаметъра, след което из- ъркаляйте ствола до противополжната страна и подължете рязането.

1. Почистете зоната около дървото и си осигурет място за работа, върху което ще сте стъпили билно.

Разрязване на повдигнат върху поставки ствол (Фиг. 18)

1. Подгответе изходи, почистени от всякакви прет. чки, които ще позволят бързо отстраняване от мястото на отсичане; тези изходи трябва да са около 45° спрямо обратната посока на падане на дървото, така операторът ще може да се 29 далечи на сигурно място, на разстояние близо пъти по-голямо от дължината на поваленото дърво.

Ако трябва да осъществите разрязване на ствол странично от поставките (A), отрежете първо една трета от диаметъра откъм долната страна, след което довършете рязането отгоре надолу. Ако трябва да осъществите разрязване на ствол между двете поставки (B), отрежете една трета от диаметъра отгоре надолу и довършете рязането отдолу нагоре.

1. Върху страната, откъм която ще падне дървото отрежете триъгълник с размер една трета от ул диаметъра на дървото.

потребата на клин за отрязване на дървета и го- еми клони осигурява вашата безопасност и нама-

1. Отрязването на дървото става като застанете от другата страна и разположите резачката малко по-горе от първоначално отрязания триъгълник, около 5-10 см., образувайки "стълба" (1) между двата разреза.

ява работното усилие и нивото на вибрации.

1. Без да изваждате шината, намалете постепеню височината на "стълбата", докато се повали дър- вото.

2. Изключете мотора по описан

3. При по-особени случаи или недостатъчна ста- 6). билност, повалянето на дървото може да се до Изчакайте спирането на веригата и оставете ма- върши чрез вмъкване на клинове (2) откъм про- тивоположната на падането страна и удряйки – Разхлабете фиксиращите гайки на шината, за да върху тях с чук, докато дървото не падне. намалите обтягането на веригата.

4. Отстранете от веригата всички остатъци от с готини или масло.

5. В случай на силно замърсяване или на втвърване на смола, разглобете веригата и я поста за няколко часа в съд със специален детерге. После я изплакнете с чиста вода и я третир подходящ антикорозионен спрей, преди да я тирате пак на машината.
6. Монтирайте предпазителя, покриващ шината, преди да приберете машината.

ВНИМАНИЕ!

Изчакайте моторът да из-

стине преди да поставите машината в кое да е помещение. За намаляване на риска от пожар, освободете машината от стърготини, остатъци от клончета, листа или прекалено масло; не ос- тавяйте съдове с материали от рязането вътре в помещение.

За Вашата безопасност и за безопасността на другите:

• Правилното поддържане на машината е от из- ключително значение за запазване на ней- ната ефективност и безопасност при работа.
• Поддържайте затегнати гайните и винтовете, за да сте сигурни, че машината винаги е в опасно положение на работа.
• Нинога не използвайте машината с износени или повредени части. Повредените частите трябва да бъдат заменени, а не поправени.
• Използвайте единствено оригинални части. Части с различно качество може да повредя машината и да застрашат безопасността Ви.

трябва да се замени още при първите признаци на износване.

Проверявайте често ефикасността на спирачката на веригата и целостта на металния ремък около камбаната на съединителя, като отстраните капака (както е показано в гл. 4.1) и го монтирате прави обратно, щом завършите операцията.

Ремъкът трябва да се замени, когато дебелината н допирните му точки до камбаната на съединителя намалее почти наполовина в сравнение с тази в двата му края, които не са подложени на триене.

ВНИМАНИЕ!

При осъществяване на опе-

рации по поддръжка:

• Отстранете капачката от свещта.
• Изчакайте докато изстине моторът.
• Използвайте защитни ръкавици при работа по шината и веригата.
• Оставете монтирани защитните устройства на шината, освен в случаите, когато работите по самата шина или верига.
• Пазете околната среда от изливане на масла, бензин или други замърсяващи материали.

Проверявайте често ефикасността на спирачката на веригата и целостта на металния ремък около камбаната на съединителя, като отстраните капака (както е показано в гл. 4.1) и го монтирате прави обратно, щом завършите операцията.

ПИНЬОН НА ВЕРИГАТА

За да се намали рискът от пожар, почиствайте перките на цилиндъра със сгъстен въздух и осв бодете заглушителя от натрупалите се стърготин клончета, листа и други отпадъци.

При вашия продавач-консултант периодично про- верявайте състоянието на пиньона и го заменете, ако износената част надхвърли приемливи граници. Не монтирайте нова верига с износен пиньон или вотратното.

ГРУПА ЗА ЗАДВИЖВАНЕ

Периодично отстранявайте капака (както е пока- За да избегнете прегряване и повреда на мотора необходимо решетките за въздушно охлаждане да- вайте дали отворите за смазване на машината (1) са винаги добре почистени и освободени от стърго- тини и други отпадъци. Връвта на стартовата ръчка

Свещта трябва за бъде заменена с друга, имаща същите характеристики в случай, че електродите са

Този щифт е важен елемент за осигуряване на опасността, тъй като предотвратява неконтроли-

ибезрели или изолацията е изхабена, тоест след около 100 часа работа с машината.

руеми движения на веригата, в случай на повреда или разхлабване.

Проверявайте често състоянието на щифта и го

становете в случай на повреда.

ФИКСИРАНЕ

Карбураторът е фабрично настроен така, че да пос тигне максимальна ефективност при всяка една употреба, с минимално отделяне на вредни емисии,

Проверявайте периодично дали са затегнати всич

чеследвайки действащите нормативи.

болтове и гайки, а също така дали са здраво сирани дръжките на машината.

Бриклучай, че ефективността на машината е ниска, проверете най-напред дали веригата се движи сво-

Препоръчва се ежедневен контрол преди употреб след падането или други значителни сътресения, за да се открият щетите или дефектите.

бодно и дали водачите на шината не са деформирани. Обърнете се към вашия продавач-консултант за проверка на карбуратора и мотора.

- Настройка за ниска скорост

ВАЖНО

Почистването на въздушния

ВНИМАНИЕ!

Веригата не трябва да се

движи, когато моторът е включен на минимални обороти. Ако веригата се движи с мотор на ми- нимални обороти, трябва да се свържете с ва- циям продавач – консултант за правилна регу- лация на мотора.

филтър е от особено значение за доброто функции ниране и живот на машината. Не работете без ф тър или с повреден филтър, за да не бъдат нан непоправими щети на мотора.

Почистването трябва да се извършва на всеки

часа на работа.

8-10

За почистване на филтъра:

- Откачете шпонката (1) и отстранете капака (2). ВНИМАНИЕ! По причини за безопасност

- Развийте кръглата ръчка (2а), отстранете фил-и ефикасност е изключително важно режещите триращия елемент (3) и го изтупайте леко, зачаєти да са добре наточени.

отстраните мръсотията и, ако е необходимо, го по-

чистете с четка.

Налага се наточване когато:

- Ако е изцяло запушен, разделете двете части (За

и 3b) с помощта на отвертка и ги измийте • чъсърготините са праховидни. бензин. Ако ползвате въздух под налягане, наво-упражнява се по-голяма сила за рязане.

чете струята отвътре навън.

• Рязането не е праволинейно.

- Монтирайте отново двете части на филтриращия Вибрирането е засилено.

елемент, натискайки ръбовете, докато усетите • Консумира се повече гориво. щракване.

- Монтирайте отново филтриращия елемент (3) завийте кръглата ръчка (2a).

Ако веригата не е доста-

отично остра, се увеличава опасността от обратен удар (kickback).

Свещта е достъпна когато се премести капака въздушния филтър.

Сваляйте периодично свещта и я почиствайте от натрупалите се отпадъчни елементи с помощта н метална четчица.

Следете и възобновете правилната дистанция между електродите.

Монирайте отново свещта, като я затегнете док с предоставения за случая ключ.

Ако наточването се повери на специализирани за целта центрове, може да бъде извършено с необходимите уреди, които гарантират минимално износване на материалите и трайно наточване на всички режещи части.

"Самостоятелното" наточване на веригата се из-вършва посредством предназначена за случая кръгова пила, чийто диаметър зависи от вида верига (вж. "Таблица за поддръжка на веригата"), изисква

фай също така сръчност и опит, за да не се повре резците.

Таблица за поддръжка на веригата

ВНИМАНИЕ!

Характеристиките на веригата и шината за тази машина са посочени в

"Декларацията на ЕК за съответствие". По причини, свързани с безопасността не използвайте друг вид верига или шина.

Таблицата включва информация за наточване на различни видове вериги, без това да дава възможност да се използват различни от утвърдената верига.

Стъпка на веригата Ниво		на ограничаващия зъб (а) Диаметър на пилата (д)
ИНЧ	ММ	ИНЧ	ММ	ИНЧ	ММ
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

За наточване на веригата (Фиг. 24):

– Почистете жлеба на шината със специално стър-

– Изключете мотора, освободете спирачката на вегало (не е включено в доставката).

ригата и блокирайте здраво шината заедно с -веПочистете отворите на смазващия механизмъм. ригата в подходящо за случая менгеме; уверете С плоска пила отстранете смазочните остатъци осе, че веригата се движи свободно. страничните части и изравнете неравностите

– В случай, че веригата е разхлабена, опънете я между водачите, ако има такива. добре.

- Монтирайте пилата в съответния водач, после Шината трябва да се замени когато: вмъкнете в отвора на зъба, запазвайки постоянен наклона, според профила на резеца. – дълбочината на жлеба е по-малка

- Извършете само няколко търкания с пилата, на плъзгащите звена от веригата (които не трябъ единствено напред и повторете операцията върхув никакъв случай да опират в долната част); всички резци с еднаква посока (десни или леви)вътрешната страна на водача е износена по так

- Обърнете шината в менгемето и повторете съ- начин, че веригата се накланя външно. щата операция върху останалите резци.

- Проверете дали ограничаващият зъб не излиза извън сверяващия инструмент, в случай че излиза, изпилете излишната част с плоска пила, I кръгляйки профила.

- След наточването отстранете всички следи и Бряка една операция на поддръжка, която не е шинки от пиленето и смажете веригата с масвлючена в това упътване, трябва да бъде извършена при вашия продавач-консултант.

Веригата трябва да се замени когато:

– Дължината на резеца има стойност по-малка мм;

– Луфтът между звената на нита е по-голям от нормалното.

Операции, извършени от некомпетентни лица или фирби водят до отпадане на съответната гаранция на машината.

За да избегнете неравномерното износване на ната е необходимо да я обръщате периодично.

За да се запази ефективността на шината тряб

- Смазвайте със съответна спринцовка лагерите на възвратния пиньон (ако има такъв).

Когато приключите работа, почистете машината по подходящ начин от натрупания прах и отпадъчни материали, поправете или заменете дефектните части.
вашината трябва да се държи на сухо място, из-
олирано от атмосферни смущения, с правилно пос- тавен защитен кальф върху шината.

ПРОДЪЛЖИТЕЛНО НЕПОЛЗВАНЕ НА МАШИНАТА

ВАЖНО

ВАЖНО Ако мислите, че няма да пол--звате машината за период по-дълъг от 2-3 месеца, се налага да вземете някои мерки, за да избегнет трудности при една следваща работа с машината или съответни трайни щети върху мотора.

• Складиране

• Сложете мотора на минимум и оставете включена машината докато изразходва цялото гориво в резервоара и в карбуратора.
• Когато машината изстине, отстранете свещта. -- Налейте в отвора на свещта лъжичка масло (нова, за двутактов мотор.
  етедръпнете няколко пъти стартовата ръчка, за да активира разпределянето на маслото в цилиндъра.
• Монтирайте отново свещта с буталото на горната мъртва точка (виждаща се от отвора на свещта когато буталото е в своя максимален курс).

Преди да приберете машината:

• Развийте двете гайки, разглобете картера и отстранете веригата и шината. В
• Изпразнете масления резервоар, сложете около- Свалете свещта. 100-120 мл. специална детергентна течност и посЗадействайте няколко пъти стартовата ръчка, за тавете пак капачката. да се отстрани излишното масло.
• Монтирайте отново картера, без да затягате гайВижте какво е състоянието на свещта, имайки ките. предвид описаното в глава "Проверка на свещта".
• Задействайте машината и дръжте мотора на ви-Подгответе машината за работа така, както е ог соки обороти докато изразходва целия детергентсано в глава "Подготовка за работа".

• Възстановяване на дейността

9. ОТКРИВАНЕ НА ПОВРЕДИТЕ

1) Моторътне се включва или се изключва сам	– Неправилно стартиране– Замърсена свещ или неправилно разстояние между електродите– Пробит въздушен филтър– Уред против заледяване, неправилно монтиран (с изключение на Мод. С 46 ХС 246 - С 50 - СР 45 - А 455 - МС – Повреда на карбуратора	– Следвайте упътването (вж. Гл. 6)Проверете свещта (вж. Гл. 8)– Почистете и/или сменете филтъра (вж. Гл. 8)– Проверете позицията на монтаж (виж гл. 6)846)– Обърнете се към вашия продавач-консултант
2) Моторът се включва, – по мощността му е малка	– Пробит въздушен филтър– Повреда на карбуратора	– Почистете и/или сменете филтъра (вж. Гл. 8)– Обърнете се към вашия продавач-консултант
3) Моторът функционара неправилно или няма мощност при натоварване	– Замърсена свещ или неправилно разстояние между електродите– Повреда на карбуратора	– Проверете свещта (вж. Гл. 8)– Обърнете се към вашия продавач-консултант
4) Моторът пуши повече от нормалното	– Неправилно съставена горивна смес– Повреда на карбуратора	– Пригответе горивната смес, следвайки инструкциите (вж. Гл. 5)– Обърнете се към вашия продавач-консултант
5) Маслото не излиза	– Масло с лошо качество– Запушени отвори за смазване	– Изпразнете резервоара, почистете го заедно с тръбопроводите с детергентна течност и сменете маслото– Почистете

10. АКСЕСОАРИ

Таблицата съдържа списък на всички възможни вършват по самостоятелна преценка на полкомбинации между шина и верига, с указание завателя, той поема и произтичащата от това от-тези, които могат да бъдат използвани на всеки-говорност за щети от всякакъв характер, дъл-делен вид машина, отбелязани със знака “”. жащи се на тези действия. В случай на съмнения

ВНИМАНИЕ!

ВНИМАНИЕ! Тъй като изборът, поставя- шия дистрибутор или със специализиран гра- нето и употребата на шината и веригата се издинарски център.

ВНИМАНИЕ! За смяна използвайте само вериги и шини, цитирани по-горе. Употребата на неодобрени комбинации може да доведе до сериозни лични наранявания и да повреди машината.

Lugupeetud klient,
