NAVODILA ZA UPORABO C 41 T ALPINA

želimo se Vam predvsem zahvaliti za prednost, ki ste jo namenimi našim izdelkom in upamo, da Vam uporaba tega novega stroja nudila veliko zadovoljstva in bo v celoti ustrezala Vašim pričakovanjem. Ta ročnik je bil pripravljen za to, da boste lažje spoznali svoj stroj in ga uporabljali pod varnimi pogoji in polnem učinku; ne pozabite, da je sestavni del stroja samega, imejte ga pri roki, da ga lahko kadarko listate, će se pa boste odločili za prodajo stroja, ali ga boste komu posodili, ga izročite novemu kupci

Ta novi stroj je bil projektiran in konstruiran po veljavnih predpisih, zato je varen in zanesljiv, će popo upoštevate navodila iz tega priročnika (predvidena uporaba); katerakoli druga raba ali nespoštovanje va nostnih predpisov, nepravilna uporaba, vzdrževanje in popravila, veljajo za “nepravilno uporabo” ter pov zročijo prekinitev garancije in vseh drugih odgovornosti izdelovalca, kar pomeni, da nosi uporabnik vsa mena za lastno škodo in poškodbe ali za škodo in poškodbe na tretjih osebah.

Vedno upoštevajte lokalne varnostne predpise, ki lahko omejujejo uporabo stroja.

V primeru, da ugotovite manjše odstopanje med opisom in vašim strojem, upoštevajte, da so zaradi st nih izboljšav izdelka, informacije v tem priročniku spremenjene brez predhodnega obvestila in obvezno-sti do dopolnitve, pri čemer pa bistvene tehnične lastnosti glede varnosti in delovanja ostajajo nespre- menjene. Če ste v dvomih, se posvetujte s prodajalcem. Uspešno delo!

KAZALO

1. Identifikacija glavnih komponent 2
2. Simboli 3
3. Varnostna navodila 4
4. Montaža stroja 7
5. Priprava na delo....8
6. Vžig - Uporaba - Zaustavitev motorja 10
7. Uporaba stroja 12
8. Vzdrževanje in shranjevanje 14
9. Ugotavljanje okvar 17
10. Dodatki 18

1. IDENTIFIKACIJA GLAVNIH KOMPONENT

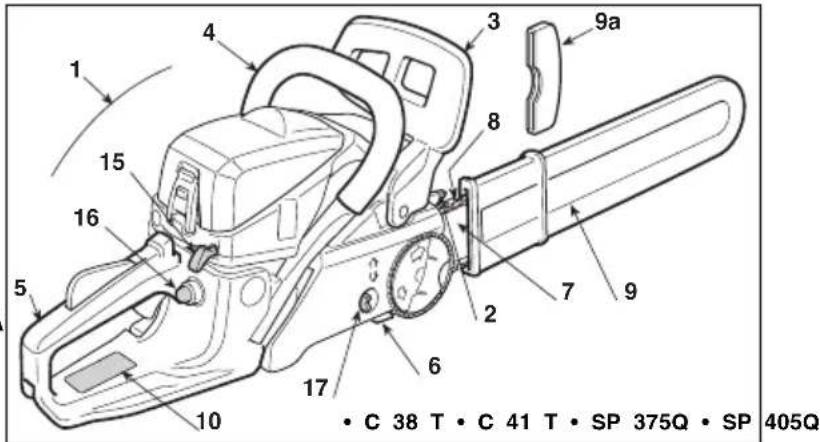

GLAVNE KOMPONENTE

1. Glava motorja
2. Klin
3. Prednji ščitnik roke
4. Prednji ročaj
5. Zadnji ročaj
6. Lovilec verige
7. Meč
8. Veriga
9. Ščitnik meča
   9a. Zaščita klina (se odstrani med delom)
10. Napisna tablica z osnovnimi podatki

1 2 3 4 5 6 7 8 9a 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 4 3 9a 8 15 16 5 2 7 9 10 6 17 C 38 T • C 41 T • SP 375Q • SP 405Q

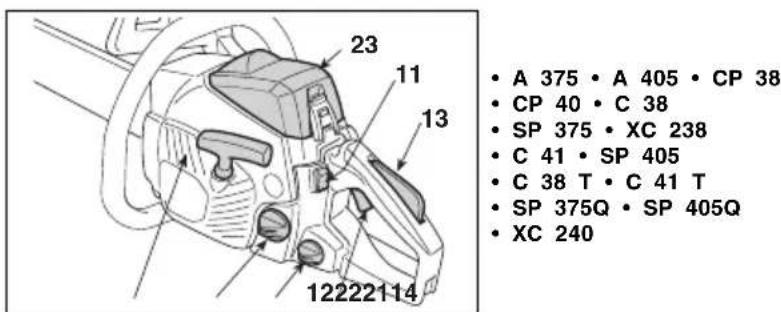

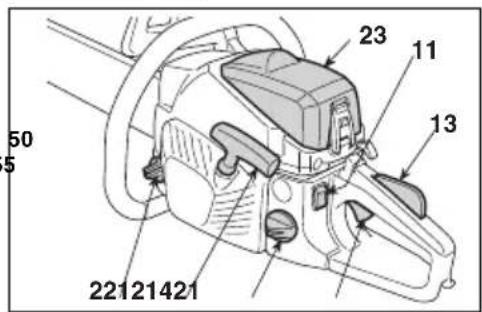

UPRAVLJANJE IN POLNJENJE GORIVA

1. Stikalo za ustavitev motorja
2. Čok za plin
3. Zapiralo čoka za plin
4. Ročaj zaganjalnika
5. Gumb za dodajanje (Starter)
6. Gumb naprave za hidravlično črpanje (Primer)
7. Hitri napenjalec verige

23 11 13 12222114 • A 375 • A 405 • CP 38 • CP 40 • C 38 • SP 375 • XC 238 • C 41 • SP 405 • C 38 T • C 41 T • SP 375Q • SP 405Q • XC 240

1. Zamašek rezervoarja za mešanico
2. Zamašek rezervoarja olja za verigo
3. Pokrov zračnega filtra

• C 46 • XC 246 • C 50 • CP 45 • A 455 TK MC 846

50 5 23 11 13 22121421

NAPISNA TABLICA Z OSNOVNIMI PODATK

10.1) Oznaka o ustreznosti, skladno z direktivo 2006/42/ES
10.2) Ime in naslov izdelovalca
10.3) Nivo akustične moči LWA po direktivi 2000/14/ES
10.5) Model stroja
10.6) Serijska številka
10.7) Leto izdelave
10.8) Šifra artikla
10.9) Število emisij

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.810.9

Maksimalne vrednosti hrupa in vibracij [1]	Model	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Zajamčen nivo zvočnega tlaka Lp(EN ISO 22868)	dB(A)	100	100	100	101
- Nezanesljivost meritve (2006/42/CE - EN 27574) dB(A) 3	3 3 3
Zajamčen nivo zvočne moči Lw(EN ISO 22868)	dB(A)	109	109	109	111
- Nezanesljivost meritve (2006/42/CE - EN 27574)	dB(A)	3 3 3	3
Nivo vibracij (O 22867)	m/sec ^2	8 8	8	,6	10,2
- Nezanesljivost meritve (2006/42/CE - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TEHNIČNI PODATKI
Motor (enocilindrski dvotaktni 2 stopnji) - prostornina	cm ^3	37,2	40,1	45,02	49,3
Mešanica (bencin / olje)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Moč	kW	1,2	1,5	1,7	2,1
Število obratov na minimumu	1min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maksimalno dovoljeno število obratov brez obremenitve z montirano verigo 1min	11000	11000	11000	11000	11000
Maksimalna hitrost verige	m/s	21	21/21,2	21,2	21,2
Prostornina rezervoarja za gorivo	cm ^3	390	390	550	550
Specifična poraba pri največji moči	g/kWh	430	450	460	480
Prostornina oljnega rezervoarja	cm ^3	210	210	260	260
Zobniki / hod verižnega pastorka		6 / 0,375	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,325"
Dolžina reza		330 mm - 14"370 mm - 16"	385 mm - 16"160MLBK041"370 mm - 16"370 mm - 16"160SDEA041"	390 mm - 16"440 mm - 18"490 mm - 20"	440 mm - 18"490 mm - 20"
Teža (s praznim rezervoarjem)	kg	4,7	4,7	5,4	5,5

[1] POZOR! Vrednost vibracij lahko variira glede na uporabo stroja in na njegovo opremo in je lahko višja od označene. Treba je določiti varnostne ukrepe za zaščito uporabnika, ki morajo izhajati iz ocene obremenitve, ki jo povzročijo vibracije v realnih pogojih delovanja. V ta namen je treba upoštevati vse faze ciklusa delovanja kot so na primer izklop ali delovanje v mrtvem hodu.

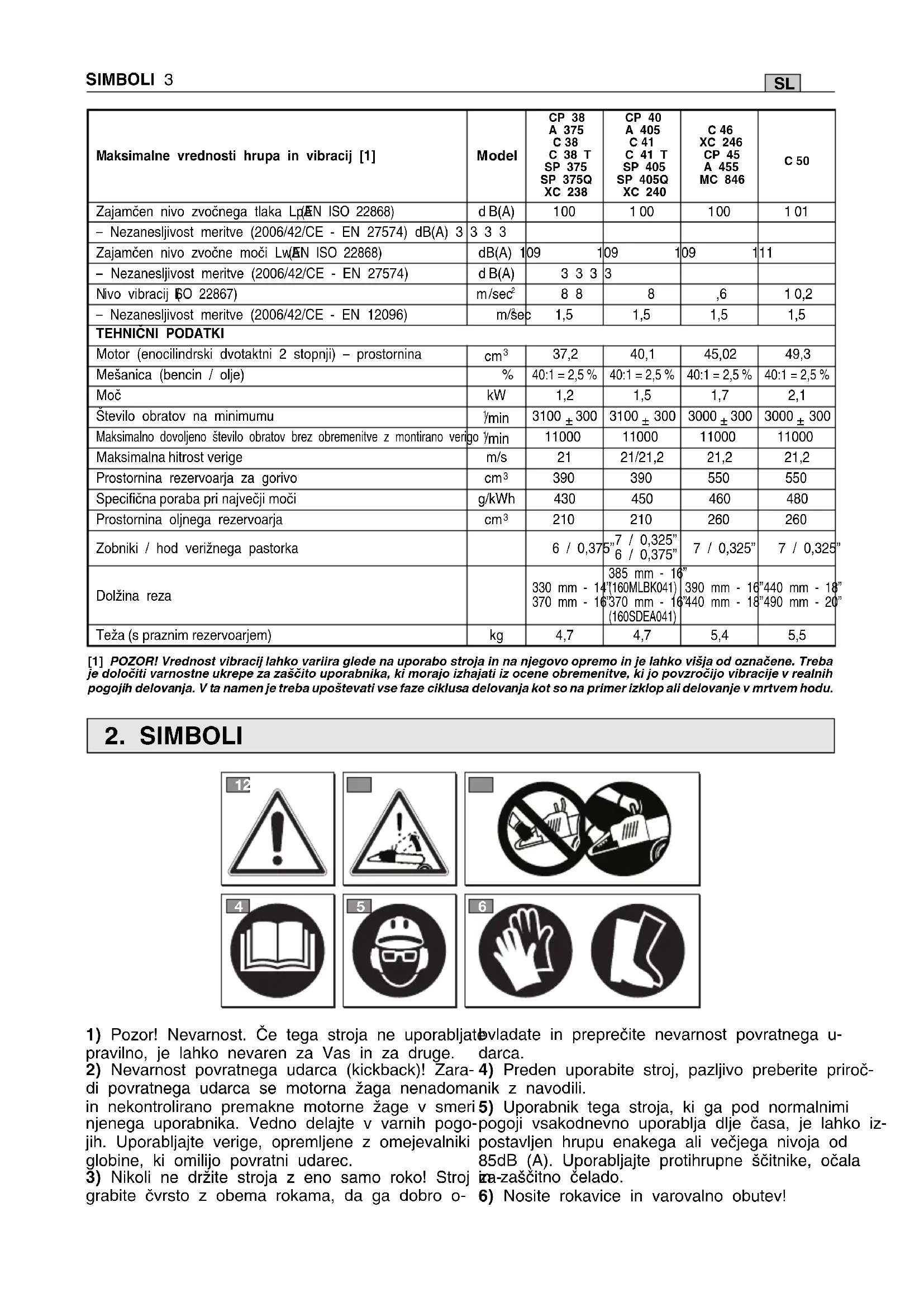

2. SIMBOLI

12

1) Pozor! Nevarnost. Če tega stroja ne uporabljatovladate in preprečite nevarnost povratnega u-pravilno, je lahko nevaren za Vas in za druge. darca.
2) Nevarnost povratnega udarca (kickback)! Žara- 4) Preden uporabite stroj, pazljivo preberite priročdi povratnega udarca se motorna žaga nenadomanik z navodili.
in nekontrolirano premakne motorne žage v smeri 5) Uporabnik tega stroja, ki ga pod normalnimi njenega uporabnika. Vedno delajte v varnih pogo-pogoji vsakodnevno uporablja dlje časa, je lahko izjih. Uporabljajte verige, opremljene z omejevalniki postavljen hrupu enakega ali večjega nivoja od globine, ki omilijo povratni udarec. 85dB (A). Uporabljajte protihrupne ščitnike, očala
3) Nikoli ne držite stroja z eno samo roko! Stroj grabite čvrsto z obema rokama, da ga dobro o-
5) Uporabnik tega stroja, ki ga pod normalnimi pogoji vsakodnevno uporablja dlje časa, je lahko izpostavljen hrupu enakega ali večjega nivoja od 85dB (A). Uporabljajte protihrupne ščitnike, očala za-zaščitno čelado.
6) Nosite rokavice in varovalno obutev!

POJASNJEVALNI SIMBOLI NA STROJU (če so prisotni)

11) Rezervoar za mešanico
12) Rezervoar olja za verigo in regulator oljne črpalke
13) Reguliranje uplinjača L = reguliranje mešanice pri majhni hitrosti H = reguliranje mešanice pri visoki hitrosti T - IDLE - MIN = reguliranje minimuma
14) Gumb za dodajanje (Starter)
15) Gumb naprave za hidravlično črpanje (Primer)
16) Zavora verige (znakčaže položaj, v katero je zavora popuščena).

3. VARNOSTNA NAVODILA

PREDVIDENA UPORABA / NEPRAVILNO UPORABO

Uporabljajte stroj za namene, za katere je bil izdelan, se pravi za "žaganje, razrez in odstranjevanje vej takih dimenzij, da se ujemajo z dolžino meča", ali za žaganje lesenih predmetov podobnih značilnosti. Vsakršna druga uporaba je ne- varna in lahko poškoduje stroj.

Med nepravilno uporabo spadajo (kot primer, a ne samo to):

- urejati žive meje;

- delo z vrezi;

- razrez palet, zabojev in na splošno embalaže;

- razrez pohištva ali česa drugega, ki ima lahko žeblje, vijake ali katerokoli kovinsko komponento;

- delo v mesnici in klavnici;

- uporaba stroja kot vzvoda za dviganje, premikanje ali lomljenje predmetov;

- uporaba blokiranega stroja na fiksnih podlagah.

- urejati žive meje; - delo z vrezi; - razrez palet, zabojev in na splošno embalaže; - razrez pohištva ali česa drugega, ki ima lahko žeblje, vijake ali katerokoli kovinsko komponento; - delo v mesnici in klavnici; - uporaba stroja kot vzvoda za dviganje, premikanje ali lomljenje predmetov; - uporaba blokiranega stroja na fiksnih podlagah.

Ne uporabljate verižne žage za žaganje plastike, gradbenih materialov ali drugih nelesenih materialov. Uporaba verižne žage za druga opravila, razen tistih, ki so predvidena, lahko vede do nevarnih situacij.

A) ZAGON

1) Natančno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti motor.

3) Nikoli ne pustite, da stroj uporabljajo otroci ali osebe, ki zadostno seznanjene z navodili. Nacionalni zakoni lahko do-ločajo spodnjo mejo starosti za uporabnike.

4) Stroja ne sme uporabljati več oseb.

1) Natančno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti motor. 3) Nikoli ne pustite, da stroj uporabljajo otroci ali osebe, ki zadostno seznanjene z navodili. Nacionalni zakoni lahko do ločajo spodnjo mejo starosti za uporabnike. 4) Stroja ne sme uporabljati več oseb.

5) Nikoli ne uporabljajte stroja:
-če so v bližini osebe, predvsem otroci ali živali;
avi će je uporabnik utrujen, se slabo počuti ali je pod vplivom zdravil, drog, alkohola ali substanc, ki bi lahko zmanjšale nje- ed-govo sposobnost refleksov ali pozornost;
- će uporabnik ni sposoben trdno držati stroja z obema rokama in/ali med delom obdržati ravnotežje v stoječem položaju.
6) Ne pozabite, da je delavec ali uporabnik odgovoren za ne-sreče in nepredvidljive dogodke, ki se lahko pripetijo drugim osebam ali njihovi lastnini.
- će uporabnik ni sposoben trdno držati stroja z obema rokama in/ali med delom obdržati ravnotežje v stoječem položaju. 6) Ne pozabite, da je delavec ali uporabnik odgovoren za ne-sreče in nepredvidljive dogodke, ki se lahko pripetijo drugim osebam ali njihovi lastnini.

B) POSTOPKI PRED UPORABO

1) Med delom je treba nositi ustrezna oblačila, ki ne motijo uporabnika.

priNosite tesno prilegajočo zaščitno obleko, opremljeno z zaščito proti urezninam.

• Nosite čelado, rokavice, zaščitna očala, protiprašne maske in obutev z zaščito proti urezninam in s protidrsnimi podplati.

• Uporabljajte zaščitne glušnike.

• Ne nosite šalov, halj, verižic in drugih visečih ali širokih dodatkov, ki bi se lahko zapletli v stroj ali v predmete in materiale, prisotne na mestu, kjer delate.

• Dolge lase primerno spite.
  2) POZOR: NEVARNOST! Bencin je močno vnetljiv.

nisgorivo hranite v posebnih homologiranih posodah;

- ko delate z gorivom, ne smete kaditi;

- počasi odprite zamašek rezervoarja, da se notranji pritisk postopoma zmanjša;

- ko delate z gorivom, ne smete kaditi; - počasi odprite zamašek rezervoarja, da se notranji pritisk postopoma zmanjša;

- gorivo dolivajte le na odprtem prostoru, pri čemer si poma-goča gibanja verige in da se motor po vsakem pospešku hitro gajte z lijem; vrne na minimum.

- gorivo dolijte pred vžigom motorja; ne dodajajte goriva in8) Pazite, da z mečem ne udarjate močno po tujkih in pazite ne snemajte zamaška iz rezervoarja, ko motor še deluja morebitno izmetanje materialov zaradi vrtenja verige. ali je še vroč; 9) Ustavite motor:

- če uhaja bencin, ne zaganjajte motorja, ampak odstranite - vedno, kadar pustite stroj brez nadzora; stroj iz območja, kjer je bilo gorivo razlito ter preprečite mož-preden nalijete gorivo.

nosti požara, dokler bencin ne izhlapi in se para ne razkadi) Ugasnite motor in iztaknite kabel svečke:

- takoj počistite vsako sled bencina s stroja ali s tal; - pred pregledovanjem, čiščenjem ali delom na stroju;

- ne vžigajte stroja na kraju, kjer ste dolivali gorivo; - potem, ko ste naleteli na tujek. Pred ponovno uporabo stroja

- pazite, da gorivo ne pride v stik z oblačili; če do tega vseenpreverite morebitne poškodbe in izvedite potrebna popravila; pride, se preoblecite in šele nato ponovno vžgite motor; - če stroj začne nenormalno vibrirati (Takoj poiščite vzroke vi-

- zamaške rezervoarja ter posode za bencin morate vedno po-bracij in poskrbite za potrebne preglede v Specializiranem novno namestiti na njihovo mesto in jih priviti. sevisu).

3) Okvarjene ali poškodovane dušilce zamenjajte. – ko stroja ne uporabljate;

4) Pred uporabo opravite splošen pregled stroja, predvsem: 11) Izogibajte se izpostavljanju prahu in žagovini, ki prihajata

- premikanje ročice plina in varnostne ročice mora biti prostoiz verige med košnjo. ne pretežko; po tem, ko ju popustite, se morata avtomatsko in hitro vrniti v nevtralni položaj;

- će ne pritisnete varnostne ročice, mora ostati ročica plina blokirana;

- stikalo za ustavitev motorja se mora z lahkoto prestavljati iz enega položaja v drugega;

- električni kabli in predvsem kabel svečke morajo biti celi; svedno deloval v varnih pogojih. Redno vzdrževanje je bitem preprečite pojav iskrenja; kapica svečke mora biti pra-stvenega pomena za varnost in za ohranjanje dobrega vilno nameščena na svečko; delovanja motorja.

- Iročaji in zaščite stroja morajo biti čisti in suhi ter trdno prij. Stroja z bencinom v rezervoarju ne shranjujte v prostoru, jeni na stroj; kjer bi lahko bencinski hlapi dosegli plamen, iskrico ali močan

- zavora verige mora neoporečno in učinkovito delovati;

- meč in veriga morata biti montirana pravilno;

- veriga mora biti pravilno napeta.

5) Preden začnete z delom, se prepričajte, da so vse zaščite4 pravilno montirane.

C) MED UPORABO

D) VZDRŽEVANJE IN SHRANJEVANJE

1) Vijaki in matice morajo ostati priviti, da bo stroj zagotovo

svedno deloval v varnih pogojih. Redno vzdrževanje je bi-stvenega pomena za varnost in za ohranjanje dobrega delovanja motorja.

12) Stroja z bencinom v rezervoarju ne shranjujte v prostoru, kjer bi lahko bencinski hlapi dosegli plamen, iskrico ali močan vir toplote.

3) Preden stroj postavite v katerikoli prostor, morate najprej počakati, da se motor ohladi.

64) Za zmanjšanje nevarnosti požara morate paziti, da so motor, izpušni dušilec in prostor za shranjevanje bencina vedno čisti, brez ostankov žagovine, vejic, listov ali odvečne maščobe; posod z ostanki odžaganega materiala ne puščajte v zaprtem prostoru.

5) V primeru, da je treba rezervoar izprazniti, morate to opraviti na prostem in ko je motor hladen.

1) Motorja ne vklapljajte v zaprtih prostorih, kjer se lahko na-6) Za vsak poseg na vodilu meča si nadenite delovne ro-kopičijo nevarni hlapi dušikovega monoksida. kavice.

Prepričajte se, da imate pretok zraka, ko delate v jaških, jamah Skrbite za nabrušenost verige. Da vse postopke v zvezi ali podobnem. z verigo in mečem, opravite povsem pravilno, potrebujete spe-

2) Delajte samo pri dnevni svetlobi ali pri dobri umetni svetlobično znanje in ustrezno opremo, iz varnostnih razlogov se je

3) Postavite se v stabilen in zanesljiv položaj:

- će je le možno, se izogibajte delu na mokri ali spolzki povš) Iz varnostnih razlogov nikoli ne uporabljajte stroja, ki šini oziroma na vseh neravnih ali strmih terenih, ki ne zagoma že obrabljene ali poškodovane dele. Iz varnostnih ra-tavljajo stabilnosti operaterja med delom; razlogov je treba poškodovane dele zamenjati in nikoli po-

- ne uporabljajte nestabilnih lestev in ploščadi;

- nikoli ne žagajte s strojem, ki ga držite nad višino ramen; Drugačni deli lahko poškodujejo stroj in škodijo vaši varnosti.

- nikoli ne tecite, temveč hodite in bodite pozorni na nepra- 9) Preden spravite stroj, se prepričajte, da ste odstranili ključe vilnosti terena ter na morebitne ovire; ali orodje za vzdrževanje.

- raje ne delajte sami ali preveč oddaljeni, da v primeru ne-10) Stroj shranjujte izven dosega otrok! sreče lahk pokličete na pomoč.

4) Motor vžgite le, ko je stroj trdno usidran:

- motor vžgite vsaj 3 metre stran od mesta, kjer ste polnili go-rivo;

- preverite, da v delovnem območju stroja ni drugih oseb;

- dušilca oziroma izpušnih plinov ne usmerjajte v vnetljive materiale:

- pazite na morebitne leteče delce, ki se odbijejo od verige, predvsem ko slednja naleti na ovire ali tujke.

(8) Iz varnostnih razlogov nikoli ne uporabljajte stroja, ki ima že obrabljene ali poškodovane dele. Iz varnostnih razlogov je treba poškodovane dele zamenjati in nikoli popravljati. Uporabljajte samo originalne rezervne dele.

Drugačni deli lahko poškodujejo stroj in škodijo vaši varnosti.

9) Preden spravite stroj, se prepričajte, da ste odstranili ključe ali orodje za vzdrževanje.

10) Stroj shranjujte izven dosega otrok!

E) PREVOZ IN PREMEŠČANJE

1) Vsakokrat, ko je treba premeščati ali prevažati stroj, morate:

- ugasniti motor, počakati, da se veriga ustavi in odklopiti kapico svečke;

- namestiti ščitnik meča;

5) Ne spreminjajte nastavitev motorja in ga ne silite v pre- zagrabiti stroj izključno za ročaje in usmeriti meč v nasprotno tirano število vrtljajev. smer od hoje.

6) Stroja ne smete pretirano siliti in ne uporabljajte majhnega2) Ko prevažate stroj na motornem vozilu, ga morate postaviti stroja za preobsežna dela; z uporabo ustreznega stroja zmanjako, da ne predstavlja nevarnosti za nikogar in ga trdno pritršujete nevarnosti in izboljšate kakovost dela.

7) Preverite, da je minimum stroja nastavljen tako, da ne omivo uhajalo.

F) DRUGE NEVARNOSTI

• Med delovanjem verižne žage morajo biti vsi deli telesađi daleč od verige. Preden vklopite verižno žago, se pre- no pričajte, da zobata veriga ni z ničemer v stiku. Trenutek nepazljivosti med vklapljanjem verižne žage je dovolj, da se v zobato verigo zapletejo oblačila ali telo.
• Desna roka mora vedno držati zadnji ročaj, leva roka pa prednji ročaj. Med držanjem verižne žage ne bi smeli nikoli zamenjati rok, ker sicer tvegate poškodbe telesa.
• Nosite vedno zaščitna očala in glušnike. Priporočamo tudi drugo zaščito za glavo, roke in noge. Z ustreznimi z aščitnimi oblačili boste zmanjšali osebne poškodbe, ki bi jih povzročile leteče trske ali naključni stik z zobato verigo.
• Ne uporabljajte verižne žage za žaganje na drevesu. Če v klopite verižno žago, ko ste na drevesu, si lahko poškodujete dele telesa.
• Noge morajo imeti vedno stabilno mesto in žago vključite lahko le, ko stojite na fiksni, varni in ravni površini. Na spolzkih in nestabilnih površinah kot so lestve, lahko iz- gubite ravnotežje ali nadzor nad verižno žago.
• Ko žagate vejo, ki je pod pritiskom, morate biti pozorni na nevarnost povratnega udarca. Ko napetost lesenih vlaken popusti, lahko veja s povratnim učinkom zadene delavca in/ali povzroči izgubo nadzora nad žago.
• Ko žagate grmičevje in mlade veje, morate biti skrajno pozorni. Tanki materiali se zlahka zapletejo v zobato verigo in se usmerijo v vas in/ali povzročijo izgubo ravnotežja.
• Verižno žago morate premeščati tako, da ugasnete motor, jo držite za prednji ročaj in stran od telesa. Ko žago premeščate ali spravljate, morate vedno namestiti ščitnik meča. Pravilno rokovanje z žago bo zmanjšalo nevarnost naključnega stika z zobato verigo med njenim gibanjem.
• Upoštevajte navodila v zvezi z mazanjem, napetostjo verige in rezervnimi deli. Veriga, ki ni pravilno napeta mazana, se lahko zlomi ali poveča nevarnost povratnega udarca.
• Ročaja morata biti vedno suha, čista in brez oljnih ali mastnih madežev. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad žago.
• Naprava za zagon tega stroja ustvari manjše magnetno polje, a vendar tolikšno, da ni mogoče izključiti verjetnosti interference na delovanje medicinskih aktivnih ali pasivnih naprav operaterja, s posledično možnimi hudimi tveganji za njegovo zdravje. Nosilcem omenjenih naprav priporočamo, da K) se pred uporabo stroja posvetujejo z zdravnikom ali s proizvajalcem takih naprav.

G) VZROKI POVRATNEGA UDARCA IN ZAŠČITA DELAVCA

Do povratnega udarca lahko pride, ko se konica ali skrajni deli meča dotakne predmeta ali, ko se les stisne in blokira zobato verigo med žaganjem.

Stik skrajnega dela lahko v nekaterih primerih povzroči nena-omenjene elemente, da ne bi poškodovali stroja ali naredili den sunek v nasprotno smer in potisne meč navzgor ali protidruge škode. operaterju.

Blokiranje zobate verige na gornjem delu meča, jo lahko hitro potisne nazaj proti operaterju.

verižne žage upoštevati še druge ukrepe. Povratni udarec je rezultat nepravilne uporabe žage in/ali postopkov ter neustrez- nih delovnih pogojev, čemur se lahko izognete s pravilnimi varnostnimi ukrepi, ki so navedeni v nadaljevanju:

Žago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne žage, vaše telo in roke naj bodo v takem položaju, ki bo omogočil odpor na moč povratnega udarca. Moč povratnega udarca je mogoče nadzorovati, će je operater opravil ustrezne varnostne ukrepe. Ne vklopite verižne žage, će se niste zaščitili.

Ne stegujte rok predaleč in ne žagajte nad višino ramena. To prispeva k odpravljanju nehotenih stikov z o-končinami in izboljša nadzor nad verižno žago v nepred-videnih situacijah.

• Uporabljate izključno meče in verige, ki jih navaja proizvajalec. Neustrezni rezervni meči in verige lahko ni. povzročijo zlom verige in/ali povratne udarce.
  Upoštevajte navodila proizvajalca glede brušenja in vzdrževanja verižne žage. Zmanjšanje globine lahko poveča nevarnost povratnih udarcev.

H) TEHNIKE UPORABE MOTORNE ŽAGE

^a vedno upoštevajte varnostna opozorila in uporabljajte tehnike žaganja, najbolj primerne delu, ki ga želite opraviti, po pojas- nilih in primerih iz navodil za uporabo (glej pogl. 7).

PRIPOROČILA ZA ZAČETNIKE

Preden prvič podirate drevo ali žagate veje, je priporočljivo: na-

• obiskati posebno usposabljanje za uporabo te vrste stroja;
• natančno prebrati varnostna priporočila in navodila za uporabo iz tega priročnika;
• vaditi na drvih na tleh ali pritrjenih na stojalu in se tako ustre- zno seznaniti s strojem in z najbolj primernimi tehnikami ža- ganja.

K) KAKO BEREMO PRIROČNIK

V priročniku so nekatera poglavja, ki vsebujejo posebno po-membne informacije, označena z različno stopnjo strogosti in imajo naslednji pomen:

OPOMBA

POMEMBNO

Nudi podrobnosti ali druge že prej

POZOR!

možne osebne poškodbe ali poškodbe tretjih oseb.

Ena ali druga reakcija lahko povzroči izgubo nadzora nad žago in hude osebne poškodbe. Ne smete računati izključno na varnostne elemente, vgrajene v žago. Da bi odpravili nevarnosti nesreč ali poškodb med žaganjem, je treba pri upor

NEVARNOST!

7 NEVARNOST! V primeru neupoštevanja, so možne hude osebne poškodbe ali poškodbe tretjih osek obstaja tudi nevarnost smrti.

4. MONTAŽA STROJA

POMEMBNO

Stroj je opremljen z mečem in verigo, ki ju lahko odstranite, ima pa tudi rezervoarja za mešanico in za olje.

- Prepričajte se, da je drsni nastavek za napenja- nie verige (3) ohišja sklopke pravilno vstavljen v prazna odprtino na meču; v nasprotnem pri- meru pa ustrezno delujte z izvijačem na vijak (4) napenjalca verige, dokler se nastavek po- polnoma ne naleže (Slika 4).

POZOR!

Odstranjevanje embalaže

in dokončno montažo moramo opraviti na ra vni in trdni površini, z zadostnim prostorom premikanje stroja in embalaže, pri tem pa s moramo vedno posluževati ustreznega orodja.

Z odpadno embalažo je treba ravnati v skladu

z veljavnimi lokalnimi predpisi.

- Ustrezno delujte na vijak za napenjanje verige (4) dokler veriga ni ustrezno napeta (Slika 4).

Držite meč privzdignjen in s pomočjo ključa v o-premi do konca privijte matice ohišja (Slika 5).

• Stroji s hitrim napenjalom verige

(SP 375Q, SP 405Q, C 38 T, C 41 T)

POZOR!

Pri rokovanju z verigo in

mečem, morate vedno uporabljati močne de- lovne rokavice. Pri montiranju verige in meč morate biti skrajno pozorni, da ne zmanjšate varnosti in učinkovitosti stroja; v primeru dv mov, se posvetujte s prodajalcem.

Preden montirate meč, se prepričajte, da zavora verige ni vključena; to dosežemo tako, da prednjo zaščito za roke povlečemo popolnoma nazaj, proti ohišju stroja.

- Odvijte ročaj (11) in odstranite boben, da pridete do poteznega zobnika in do sedeža meča (Slika 1A).

neca Odstranite plastični distančnik (12); distančnik ate služi izključno za prevoz embaliranega stroja in dvo- ga ni treba več uporabljati (Slika 1A).

- Meč montirate (2) tako, da sedejo vijaki za nastavitev v odprtino in ga nato potiskate proti zadnji strani ohišja stroja (Slika 2).

- Verigo namestite okrog poteznega zobnika in vzdolž vodil meča, pri tem pa pazite, da upoštevate smer teka (Slika 3); će je konica meča opremljena z zobatim kolescem za obračanje, poskrbite, da bodo pogonski členi verige pravilno nalegli v zareze zobnika.

- Ponovno montirajte boben in ne privijte ročaja (11). Prepričajte se, da je drsni nastavek za na-penjanje verige (14) pravilno vstavljen v ustrezno odprtino na meču; v nasprotnem primeru pa ustrezno delujte z izvijačem na konico (15) na-penjalca verige, dokler se nastavek popolnoma ne naleže (Slika 4A).

- Ustrezno delujte na konico (15), dokler veriga ni ustrezno napeta (Slika A4).

- Meč držite privzdignjen in do konca privijte ročaj (11) (Slika 5A).

POZOR!

Vse operacije morate o-

pravljati pri izklopljenem motorju.

MONTAŽA MEČA IN VERIGE

- Odstranite matice in odstranite ohišje sklopke, da pridete do poteznega zobnika in do sedeža meča (Slika 1).

- Odstranite plastični distančnik (1); distančnik služi izključno za prevoz embaliranega stroja in ga ni treba več uporabljati (Slika 1).

- Meč montirate (2) tako, da sedejo vijaki za nastavitev v odprtino in ga nato potiskate proti za nji strani ohišja stroja (Slika 2).

- Verigo namestite okrog poteznega zobnika in vzdolž vodil meča, pri tem pa pazite, da upoštevate smer teka (Slika 3); će je konica meča opremljena z zobatim kolescem za obračanje, poskrbite, da bodo pogonski členi verige pravilno nalegli v zareze zobnika.

- Ponovno montirajte boben sklopke in ne privijte matic.

• Preverjanje napetosti verige

Preverite napetost verige. Napetost je pravilna, če verigo zagrabite na sredi meča in pogonski členi ne ad- izstopijo iz vodila (Slika 7).

5. PRIPRAVA NA DELO

1. PRIPRAVA MEŠANICE

Ta stroj je opremljen z dvotaktnim motorjem, ki za svoje delovanje potrebuje mešanico iz bencina in olja za mazanje.

POMEMBNO

POMEMBNO Uporaba samega bencina poškoduje motor in je vzrok za razveljavitev ga cije.

Bencin Sintetično olje 2 Takti
litri litri cm		3
1 0,025	25
2 0,050	50
3	0,075	75
5	0,125	125
aran-10	0,250	250

POMEMBNO

POMEMBNO Za ohranjanje učinkovitosti in zagotavljanje dolge življenjske dobe mehanskih delov uporabljajte samo kvalitetna goriva in māzila homologirano posodo nalijte približno polo- vico potrebne količine bencina.

– Dodajte vse olje, kot določa tabela.
- Prilijte preostanek bencina.
– Zaprite zamašek in močno pretresite.

• Značilnosti bencina

Uporabljajte samo bencin brez svinca (neosvinčeni) s številom oktanov, ki ne sme biti manjše 90 N.O.

POMEMBNO

POMEMBNO Mešanica je podvržena sta- od ranju. Ne pripravljajte prevelikih količin mešanice, da preprečite nastanek usedlin.

POMEMBNO

POMEMBNO Če neosvinčeni bencin hranite več kot 2 meseca v posodi, se na dnu usedline. Vedno uporabljajte sveži bencin!

POMEMBNO

POMEMBNO Posode z mešanico in ben- cinom shranjujte ločeno in jih dobro označite, da trehutku uporabe ne bi prišlo do zamenjave.

- Značilnosti olja

Uporabljajte samo visokokakovostno sintetično olje, specifično za dvotaktne motorje.

POMEMBNO

POMEMBNO Občasno očistite posodi za bencin in mešanico ter tako odstranite morebitne usedline.

2. DOLIVANJE GORIVA

Pri vašem prodajalcu so na razpolago olja, ki so sebej narejena za ta tip motorja in zagotavljajo vi soko stopnjo zaščite.

Uporaba teh olj omogoča pripravo 2,5% mešanice, sestavljene iz 1 dela olja na vsakih 40 delo bencina.

NEVARNOST! in ne vdihavajte

Med dolivanjem ne kadite bencinskih hlapov.

NEVARNOST!

Ggorivo dolijte pred vži- dodajajte goriva in ne sne- rezervoarja, ko motor še a oč;

- Priprava in shranjevanje mešanice

POZOR! posode, saj je Pred dolivanjem:

Pazljivo odprite zamašek e-ta lahko pod pritiskom.

NEVARNOST!

Bencin in mešanica sta vnetljiva!

• Bencin in mešanico shranjujte v homologi-ranih posodah za gorivo, na varnih mestih stran od virov toplote ali odprtih plamenov
• Posod ne puščajte na otrokom dostopnih mestih.
• Med pripravo mešanice ne kadite in ne_havajte bencinskih hlapov.

Tabela prikazuje količino bencina in olja za pri-pravo mešanice glede na uporabljeno vrsto olja.

- Močno pretresite posodo z mešanico. - Stroj postavite na ravno površino in v stabilen po- požaj, zamašek rezervoarja naj bo zgoraj. - Očistite zamašek rezervoarja in njegovo oko- lico, tako med dolivanjem umazanija ne bo prišla y notranjost rezervoarja.

Pazljivo odprite zamašek rezervoarja, da se bo pritisk v notranjosti postopoma sprostil. Pri dolivanju si pomagajte z lijem in rezervoarja ne na- polnite do roba.

POZOR!

Vedno postavite zamašek

nazaj in ga privijte do konca.

POZOR!

Takoj očistite vsako sled

mešanice s stroja ali tal in ne vžigajte dokler bencin popolnoma ne izhlapi.

Napetost je pravilna, če verigo zagrabite na sredi meča in pogonski členi ne izstopijo iz vodila (Slika 7).

notoria Stroji s standardnim napenjalom verige

3. MAZANJE VERIGE

POMEMBNO

Uporabljajte izključno spe-

cialno olje za motorne žage ali adhezivno olje_ motorne žage. Ne uporabljajte olja, ki vsebuje čistoče, da ne boste zamašili filtra v rezervoarj nepopravljivo poškodovali črpalke za olje.

• Popustite matici bobna s pomočjo priloženega ključa (Slika 4).
• Ustrezno delujte na vijak za napenjanje verige (4) dokler veriga ni ustrezno napeta (Slika 4).
• Eržite meč privzdignjen in s pomočjo ključa v ne bpremi do konca privijte matice bobna (Slika 5).

POMEMBNO

Specialno olje za mazanje

verige je biološko razgradljivo. Uporaba mineral-nega olja ali motornega olja je zelo škodljiva okolje.

Uporaba kakovostnega olja je bistvenega pomena za učinkovito mazanje rezalnih organov; uporaba že rabljenega ali nekakvostnega olja ne zagotavlja dobrega mazanja in skrajša življenjsko dobo verige in meča.

• Stroji s hitrim napenjalom verige (SP 375Q, SP 405Q, C 38 T, C 41 T)

-Za Popustite ročaj (11) (Slika 4A).

- Ustrezno delujte na konico (15), dokler veriga ni ustrezno napeta (Slika 5A).

- Meč držite privzdignjen in do konca privijte ročaj (11) (Slika 5A).

6. PREVERJANJE ZAVORE VERIGE

Vedno je dobro do vrha napolniti tudi oljni rezervear (s pomočje lija), ko dolivate gorivo, ker je prostor-mom.

nina oljnega rezervoarja preračunana tako, da gorivo porabite prej kot olje, saj se na ta način izognete nevarnosti, da bi stroj delal brez maziva.

4. PREGLED STROJA

Pred začetkom dela je treba:

• dolijte mešanico in olje, da napolnite ustrezna zervoarja;
  – preveriti, da na stroju in meču ni popuščenih jakov;
• preglejte, da je veriga nabrušena in brez znakov poškodb;
  – preglejte, da je zračni filter čist;
• preglejte, da so ročaji in ščitniki čisti in suhi, vilno namontirani in trdno pritrjeni na stroj;
• preglejte pritrjenost ročajev;
  – preverite učinkovitost zavore verige;
• preverite napetost verige;
• preverite delovanje sklopke: pred uporabo se prepričajte, da se veriga ne premika, ko stroj deluje pri minimalnih obratih.

V primeru povratnih udarcev med delom, ko pride do nenormalnega stika konice meča, s silovitim premikom navzgor, zaradi česar roka udari ob prednjo zaščito. V tem primeru se vklopi zavora, da blokira gibanje verige in jo je treba ročno odbloki-rati, će jo želimo izklopiti.

To zavoro lahko sprožite tudi ročno tako, da potisnete naprej prednji ščitnik. Za sprostitev zavore, po-tisnete prednji ščitnik v smeri prednjega ročaja, dokler ne začutite, da se zaskoči.

Učinkovitost zavore preverite na naslednji način: bra-

• Zaženite motor in z obema rokama trdno zgrabite ročaj
• S sproženjem komande plina za ohranjanje verige v gibanju, potisnite naprej vzvod zavore in pri tem uporabite hrbtno stran leve roke; veriga se mora takoj ustaviti.
• Ko se veriga ustavi, takoj popustite komando plina.
• Popustite zavoro.

5. PREVERJANJE NAPETOSTI VERIGE

POZOR!

Vse operacije morate opravljati pri izklopljenem motorju.

POZOR!

Ne uporabljajte stroja, če zavora verige ne deluje pravilno in se posve tujte s prodajalcem za potrebne preglede.

6. VŽIG - UPORABA - ZAUSTAVITEV MOTORJA

VŽIG MOTORJA

POZOR!

stran od mesta,

Motor vžgite vsaj 3 me kjer ste dolivali gorivo.

NEVARNOST!

Motorne žage nikoli ne za- pade na tla in da jo držit

ganjajte tako, da pade na tla in da jo držit za zaganjalno vrvico. Ta način je skrajno ne varen, ker popolnoma izgubite nadzor nad strojem in verigo.

Preden vžgete motor:

• Stroj stabilno postavite na tla.
• Snemite zaščito meča.
• Prepričajte se, da se meč ne dotika tal ali drugihe njeno nekontrolirano vračanje v prvotni položa predmetov.
• Preden vžgete stroj, se prepričajte, da se veriga ne dotika nobenega predmeta. Pred zagonom 7 stroja, se prepričajte, da je zavora verige vklopljena.
  ca, da se ne bi pretrgala, ne spustite je, da p teče, ampak jo sproščajte postopoma, da prepre-
  gihne njeno nekontrolirano vračanje v prvotni položa
  7 Zaganjalno ročko spustite do približno polovice hoda.

POMEMBNO

Vrvice ne potegnite do kon-

• Vžig hladnega motorja

OPOMBA

šljen vžig, opravljen po vsaj 5 minutah od motorja ali po dolivanju goriva.

1. Ponovno potegnite ročaj zaganjalnika, da se motor normalno vžge.

OPOMBA

Če ročaj vrvice zaganjalnika

večkrat potegnete pri vključenem zaganjalniku, se motor lahko »zalije« in je zato zagon težak. nje pride do prevelikega zalitja motorja z gorivom svalnitoetirajte svečko in narahlo povlecite ročaj vrvice zaganjalnika, s čimer boste odstranili presežek goriva; nato posušite elektrode na svečki jo ponovno namestite na motor.

Za vžig motorja (Slika 8):

1. Prepričajte se, da je zavora verige vključena (prednja zaščita roke je potisnjena naprej).
2. Postavite stikalo (1) v položaj «START».
3. Zaženite zaganjalnik tako, da ročko (2) potegnete do konca
4. Pritisnite 3-4 krat na gumb za hidravlično črpanje (primer) (3), da se vklopi uplinjač.

5. Stroj imejte trdno na tleh, z eno roko na ročaju in z nogo v zadnji ročaj, da med vžiganjem ne gubite kontrole (Slika 9).

6. Ko je motor vžgan, na kratko pritisnite na plin, da izklopite zaganjalnik in spravite motor na minimum.

POMEMBNO

Ne pustite, da motor dela z

visokimi obrati pri vključeni zavori verige; zaradi tega bi lahko prišlo do pregrevanja in poškodbe sklopke.

1. Prednjo zaščito za roko povlecite proti prednjemu ročaju, da popustite zavoro.
   ju Preden začnete uporabljati stroj, naj motor de- e iz-luje na minimumu najmanj 1 minuto.

POZOR!

Če stroja ne držite trdno,

lahko zaradi sunka motorja ob vžigu izgublte vžig toplega motorja (takoj po ustavitvi motorja) ravnotežje ali pa se meč usmeri v neko upišdevajte točke 1 - 2 - 5 - 6 - 9 - 10 prejšnjega ali v vas same. stopka.

1. Ročaj zaganjalnika potegnite za 10 - 15 cm, da začutite rahel odpor, nato pa nekajkrat odlo- U čno potegnite, da zaslišite prve poke.

• Vžig toplega motorja

bite vžig toplega motorja (takoj po ustavitvi motorja) opoštevajte točke 1 - 2 - 5 - 6 - 9 - 10 prejšnjega stopka.

POZOR!

ne ovijajte okrog roke.

POMEMBNO

Vedno izklopite zavoro ve-

rige tako, da vzvod potegnete proti sebi preden lujete na plin.

Hitrost verige regulira čok za plin (1), ki se naha na zadnjem ročaju (2).

Pedal za plin je mogoče aktivirati le ob istočasnem pritisku zapirala čoka za plin (3).

Motor prenese gibanje na verigo preko sklopke s centrifugalnimi masami, ki prepreči gibanje verige, ko je motor na minimumu.

jža preprečevanje omenjenih nevšečnosti je stroj opremljen z vratci za zračenje na desni strani pokrova valja, ki omogočajo pretok toplega zraka k motorju in preprečujejo nastanek ledu.

V normalnih pogojih uporabljajte stroj po tovarniških nastavitvah, torej v normalnem načinu delovanja, kot je bil nastavljen v trenutku dobave. V primeru možnosti nastanka ledu vedno nastavite način proti zmrzovanju, preden vžgete stroj.

POZOR!

Ne uporabljajte stroja, če

Za prehod iz načina »Normalno« v način »Proti zmrzovanju« (in obratno) (Slika 11):

se veriga premika, ko je motor na minimumu; v tem primeru se morate posvetovati z vašiniggasniti motor. prodajalcem.

Pravilno delovno hitrost dosežete, ko je čok plina (1) pritisnjen do konca.

1. Snemite pokrov (1) zračnega filtra in zračni filter (2).

2. Odstranite ročko za zrak (3) s pokrova valja (4).

3. Odvijte vijake (5), ki pritrjujejo pokrov valja (tri vijake v notranjosti in en vijak na zunanjem delu pokrova) in odstranite pokrov valja (4).

POMEMBNO stroja ne uporabljia

V prvih 6-8 urah delovanja

stroja ne uporabljajte motorja pri najvišjih vrtljađih

. S prsti pritisnite poklopec proti zmrzovanju (5), nameščen na desni strani pokrova valja in ga iz-vlecite iz njegovega sedeža.

USTAVITEV MOTORJA (Slika 10)

1. Zavrtite poklopec proti zmrzovanju (5) tako, da je oznaka «NEVE» obrnjena navzgor in pono-vno namestite poklopec.

Za ustavitev motorja:

- Spustite čok plina (1) in pustite delovati motor minimalnih vrtljajih za nekaj sekund.

1. Ponovno namestite pokrov valja in vse ostale na dele v njihov prvotni položaj.

- Premaknite stikalo (4) v položaj «STOP».

POZOR!

morda potrebnih ustavi.

Ko je plin na minimumu,

nekaj sekund, da se veri

OPOMBA

V primeru, da uporabljate

stroj z načinom proti zmzovanju pri višjih tempera turah, se lahko pojavijo težave pri vžigu motorja mictor lahko deluje z nepravilno hitrostjo. Vedno igeverite, da ste stroj privedli v način normalnega delovanja (z oznako «SOLE» navzgor), će ni već nevarnosti, da bi se tvoril led.

POMEMBNO

Če se stroj ne ugasne, spro-

žite starter, da se motor ustavi zaradi preuplinjevanja in takoj pokličite prodajalca, da ugotovi vzrok težave in poskrbi za potrebna popravila.

UPORABA NAPRAVE PROTI ZMRZOVANJU

(izvzet Model C 46 - XC 246 - C 50 - CP 45 - A 455 MC 846) (Slika 11)

V primeru uporabe motorne žage pri temperaturah od 0 do 5°C, lahko v pogojih visoke vlage nastane led v notranjosti uplinjača, kar lahko vpliva na zmanjšanje moči motorja ali na nepravilno delovanje motorja.

7. UPORABA STROJA

POMEMBNO

Zavedajte se, da je lahko

ne- POMEMBNO

• Stroja ne uporabljajte na krajih in ob urah, lahko motili druge.
• Natančno upoštevajte nacionalne predpise o uničevanju odpadnih materialov po žaganju.
• Natančno upoštevajte nacionalne predpise o uničevanju olj, obrabljenih delov ali kateregakoli elementa, ki ima velik učinek na okolje.
• Med delom se v okolje sprosti določena količnegled dotekanja olja olja za mazanje verige, zaradi česar je treba uporabljati samo biološko razgradljiva olja, posebno namenjena taki uporabi. POMEMBNO Ne up
• Ne puščajte stroja s segretim motorjem mednoma sprazni vsakokrat, ko porabite gorivo. Ob sti ali suho travo, saj lahko pride do požara. vsakem polnjenju motorne žage napolnite rezervoar za olje do vrha.
  Ne delajte s zrahljano ve- e do nevarnih situacij, ko b ila iz vodil.
  Pri nastavljanju napetosti verige upoštevajte na- potke v Poglavju 5.5.
  Ne uporabljajte stroja, če ni za olje se lahko skoraj popol-
  maziva! Rezervoar za olje se lahko skoraj popol- oma sprazni vsakokrat, ko porabite gorivo. Ob vsakem polnjenju motorne žage napolnite rezerva- voar za olje do vrha.

POZOR!

POMEMBNO

POZOR!

Med delom nosite ustre-

zno obleko. Vaš prodajalec vam lahko nuo formacije o najbolj ustreznih zaščitnih materialih, ki vam zagotavljajo varno delo.

Uporabljajte varovalne rokavice za zaščito proti tresljajem. Vsi našteti previdnostni u ne zagotavljajo preprečevanje nevarnosti p java Raynaud ali sindroma karpalnega tuli

Zaradi tega priporočamo osebam, ki podaljšano uporabljajo ta stroj, naj redno preventanje rok in prstov.

V primeru pojave katerih izmed zgoraj našte tih simptomov, se takoj posvetujte z zdravnikom.

POZOR!

Zaženite motor, ga vzdržujte na srednjih vrtljajih in paverite, će se olje verige razliva, kot je prikazano na sliki (Slika 12).

Viaio Lečko dotok olja verige regulirate tako, da z izvija- čem delujete na regulirni vijak (1 ali 1a) črpalke, na- šte meščen na spodnjem delu stroja (Slika 12).

POZOR!

Uporaba stroja za žaganje

debel in vej zahteva posebno usposobljenost.

2. POGOJI ZA UPORABO IN TEHNIKE ŽAGANJA

1. KONTROLE, KI JIH JE TREBA OPRAVITI MED DELOM

• Pregled napetosti verige

Med delom se veriga postopa podaljšuje, zato je treba pogosto preverjati njeno napetost.

Preden se prvič lotimo žaganja debel ali vej, je prav, da prej vadimo na deblih na tleh ali na podpori in se primerno seznanimo s strojem ter z najustreznejšimi tehnikami žaganja.

POZOR!

trdno držite z obema rokama, pri čemer naj leva roka na prednjem ročaju, desna pa na zadnjem, neodvisno od tega, ali je operater levičar.

POZOR!

Če se veriga blokira med

delom, morate takoj zaustaviti stroj. Pazite

vedno na možnost povratnega udarca (kick

back), do katerega lahko pride, če meč n

na neko oviro.

- Obrezovanje vej na podrtem drevesu (Slika 15)

POZOR!

Pazite na točke za oporo

veje na tleh, na možnost, da je veja napeta smer, ki jo lahko prevzame veja med rezanje in na možno nestabilnost drevesa potem, ko veja odrezana.

- Obrezovanje vej na drevesu (Slika 13)

POZOR!

močje, kamor bodo padale veje, prosto.

1. Postavite se na nasprotno stran glede na vejo, ki jo boste žagali.
2. Začnite pri najnižjih vejah, nato pa nadaljujte z žaganjem višjih.
3. Rez izvedite od zgoraj navzdol, da se meč ne zagozdi.

4. Rez izvedite od zgoraj navzdol, da se meč ne zagozdi.

5. Opazujte v kateri smeri je veja postavljena na deblu.

6. Prvi rez opravite na strani, kjer se upogiba, končni rez pa na nasprotni strani.

• Razrez debla (Slika 16)

rate vedno delati višje od drevesa in se pre- pričati, da odžagano deblo ne bo povzročilo

nobene škode zaradi kotaljenja.

1. Zasadite klin v deblo in ob pritisku na klin naj se motorna žaga giblje v loku, ki omogoči meču, da prodre v les.
2. Če je potrebno, postopek ponovite večkrat, pri čemer spreminjajte oporno točko klina.

• Razrez debla na tleh (Slika 17)

1. Določite smer padca drevesa in upoštevajte smer vetra, nagnjenost drevesa, lego najtežjih vej, možnost lažjega dela po podrtju drevesa, itd.

Režite do približno polovice premera, nato obrnite deblo in dokončajte rezanje z nasprotne strani.

1. Področje okoli drevesa morate sprazniti in si zagotoviti dobro stabilno podlago za noge.

• Razrez dvignjenega debla (Slika 18)

1. Pripravite ustrezne poti za umik, ki naj bodo proste vseh ovir. Poti za beg morajo biti pripravljene na radiusu približno 45° v nasprotini smeri od padca debla in morajo omogočati umik opežraterja na varno mesto, oddaljeno približno 2,5° krat toliko kot je višina drevesa, ki ga je treba o žagati.

2. Če režete na koncu ene od opor (A), razrežite 1/3 premera od spodaj navzgor, delo pa za-ključite z rezom od zgoraj.

3. Če režete med dvema opornima točkama (B), razrežite 1/3 premera od zgoraj navzdol, nato od pa zaključite z rezanjem od spodaj.

4. Na strani padca drevesa naredite zarezo, ki na bo globoka 1/3 premera drevesa.

Uporaba klina za cepitev dreves in debelih vej za- gotavlja vašo varnost, olajša delo in zmanjša nivo vibracij.

1. Nato žagajte drevo na drugi strani, v legi, ki je rahlo nad koncem zareze, pri čemer pustite »zadrgo« (1) približno 5-10 cm.

3. KONEC DELA

1. Meča ne izvlecite in z njim postopoma tanjšajte »zadrgo«, dokler drevo ne pade.

Ob koncu dela:

• Ustavite motor, kot je bilo prej opisano (6. pogl.).
• Počakajte, da se veriga ustavi in počakajte, da se stroj ohladi.

• Popustite fiksirne matice meča, da tako zmanjšate napetost verige.
  2- Odstranite z verige vse ostanke žaganja ali na- nose olja.

• V primeru hudega onesnaženja ali smolnatih naslag, odmontirajte verigo in jo za nekaj ur po ložite v posodo s specifičnim detergentom. Natd jo splaknite v čisti vodi in jo pred ponovno mo tažo na stroj zavarujte z ustreznim protikorozivnim razpršilom.

• Preden stroj spravite, montirajte zaščito meča.

POZOR!

POZOR! Preden stroj postavite v katerikoli prostor, morate najprej počakati, da se motor ohladi. Da zmanjšate nevarnost požara, morate s stroja odstraniti ostanke žagovine, vejic, listov ali odvečne maščobe; posode z ostanki košnje ne smete pustiti v notranjosti prostorov.

8. VZDRŽEVANJE IN SHRANJEVANJE

POZOR!

Za Vašo varnost in var-

Vrvico za vžig moramo zamenjati ob prvih znakih obrabe.

nost drugih oseb:

• Za dolgotrajno ohranjanje originalne učinkovitosti in varne uporabe stroja, je bistveŠKLOPKA (Slika 20) nega pomena pravilno vzdrževanje.
• Vijaki in matice morajo ostati priviti, dalz doobna sklopke morate vedno odstraniti žagovino stroj zagotovo vedno deloval v varnih por druge drobce, pri čemer morate odstraniti pokrov gojih. (kot je navedeno v pogl. 4.1), ki ga ponovno mon-
• Nikoli ne uporabljajte stroja, će so njegnate po zaključenem posegu. Približno na vsakih deli obrabljeni ali poškodovani. Iz varnos 30 ur morate pri vašem prodajalcu opraviti maza-tnih razlogov je treba poškodovane dele nja-notranjega ležaja. menjati in nikoli popravljati.
• Uporabljajte samo originalne rezervne dele. Drugačni deli lahko poškodujejo stroj in ZAŠORA VERIGE dijo vaši varnosti.

POZOR!

Med operacijami vzdrže-

vanja:

• Odklopite kapico svečke.
• Počakajte, da se motor dovolj ohladi.
• Pri posegih na meču in verigi uporabljajtekah z bobnom sklopke zmanjšana na približno zaščitne rokavice. polovico od tiste na obeh skrajnih koncih, ki nista
• Zaščite meča morajo biti vedno namonti podvržena drgnjenju. rane, razen v primerih, ko opravljate posege na meču in na sami verigi.
• Olj, bencina ali drugega onesnažujučega VERIŽNI ZOBNIK materiala ne odvrzite v okolje.
  Trak morate zamenjati, ko je debelina na kontaktnih ajčekah z bobnom sklopke zmanjšana na približno polovico od tiste na obeh skrajnih koncih, ki nista
  ipodvržena drgnjenju.
  osege
  [Non-Text]
  VERIŽNI ZOBNIK

VALJ IN DUŠILEC (Slika 19)

Periodično morate preverjati učinkovitost zavore verige in nedotaknjenost kovinskega traku, ki ovija boben sklopke, pri čemer odstranite pokrov (kot je navedeno v pogl. 4.1), ki ga ponovno montirate po zaključenem posegu.

Pri vašem prodajalcu periodično preverite v kakšnem stanju je verižni zobnik in ga zamenjajte, ko njegova obraba preseže sprejemljive meje.

Za zmanjšanje nevarnosti požara, morate pogosto čistiti rebra valja s komprimiranim zrakom in iz obNe montirajte nove verige z obrabljenim verižnim močja dušilca odstraniti vejice, liste ali druge zobnikom ali obratno. ostanke.

SKLOP ZA VŽIG

ODPRTINA ZA PODMAZOVANJE (Slika 21)

Periodično odstranite pokrov (kot je navedeno v

Da bi preprečili pregrevanje in poškodbe motorja, pogl. 4.1), odmontirajte drog in preverite, da odprimorajo biti sesalne rešetke zraka za hlajenje vedrine za podmazovanje stroja (1) in droga (2) niso čiste in brez ostankov žagovine in drugih drobcevzamašene.

LOVILEC VERIGE

Ta lovilec je pomemben varnostni element, ker preprečuje nekontrolirane gibe verige v primeru, slednja poči ali se zrahlja.

Pogosto pregledujte v kakšnem stanju je lovilec verige in v primeru poškodb poskrbite za njegovo obnovo.

FIKSIRNE TOČKE

Priporočamo, da stroj pregledate vsak dan pred V primeru slabega delovanja najprej preverite, će uporabo, po padcu ali po večjih udarcih, da preveriga prosto teče in meč ni deformiran, nato naj rite poškodbe ali napake. vam vaš prodajalec pregleda izgorevanje in motor.

V primeru pregorenih elektrod ali poškodovanega izolatorja, vsekakor pa na vsakih 100 ur delovanja, zamenjajte svečko z drugo s sorodnimi značildaostmi.

NASTAVITEV UPLINJAČA

Uplinjač je tovarniško nastavljen tako, da v skladu z veljavnimi predpisi v vsaki situaciji omogoča doseganje najboljšega učinka in minimalno emisijo

pškodljivih plinov.

V primeru slabega delovanja najprej preverite, če reveriga prosto teče in meč ni deformiran, nato naj vam vaš prodajalec pregleda izgorevanje in motor.

ČIŠČENJE ZRAČNEGA FILTRA (Slika 22)

• Nastavitve minimuma

POMEMBNO

Čiščenje zračnega filtra je bi

stvenega pomena za dobro delovanje in dolgo vljenjsko dobo stroja. Ne delajte brez filtra ali škodovanim filtrom, da ne povzročite nepopravl škode na motorju.

Ko je motor na minimumu,

ise periga ne sme premikati. Če se veriga p jimika, ko je motor na minimmu, se morate i svetovati z vašim prodajalcem, da vam bo p vilno nastavil motor.

Čiščenje opravite na vsakih 8-10 ur dela.

Za čiščenje filtra:

BRUŠENJE VERIGE

• Odvijte jeziček (1) in odstranite pokrov (2).
• Odvijte okroglo ročko (2a), odstranite filtrirni element (3) in ga narahlo udarjajte, da odstranite nesnago, če je treba, pa ga očistite tudi s šče
  Zaradi varnosti in učinko- je zelo pomembno, da so ro bro nabrušeni.
• Če je popolnoma zamašen, ločite oba dela (3a in 3b) s pomočjo izvijača in ju operite s čistim bencinom. Če uporabljate komprimiran zrak, najBrušenje je potrebno, ko: bo curek usmerjen od znotraj navzven.
• Ponovno namestite oba dela filtrirnega elementa• Je žagovina podobna prahu. s pritiskom na obeh robovih, dokler ne začutite; Je potrebna večja moč za žaganje. da se zaskočita.
• Rez ni raven.
• Ponovno namestite filtrirni element (3) in privijte • So tresljaji močnejši okroglo ročko (2a). • Se poveča poraba goriva.
• Ponovno namestite pokrov (2) in zapnite jeziček (1).

PREGLED SVEČKE (Slika 23)

Občasno demontirajte in očistite svečko ter s kovinsko ščetko odstranite morebitne naslage.

Preglejte in nastavite pravilno razdaljo med elektrodama.

Ponovno namontirajte svečko in jo s priloženim ključem privijte do konca.

Če veriga ni dovolj nabru-nevarnost protiudarca (kick-

Če postopek brušenja zaupate specializiranemu centru, ga opravijo s posebnimi aparaturami, ki zagotavljajo minimalno odstranitev materiala in konstantno nabrušenost vseh rezil.

Brušenje verige »na lastno pest« se opravi s posebnimi okroglimi pilami, katerih premer je specifičen za vsak tip verige (glej "Tabela za vzdrževanje verige"), da pa ne bi poškodovali rezalnih členov, je potrebna izredna ročna spretnost in izkušenost.

Tabela za vzdrževanje verige

POZOR!

Tehnični podatki o homologirani verigi in meču za ta stroj se nahajaj

javi EC o skladnosti«, ki je priložena stroju. Iz varnostnih razlogov ne uporabljajte drug rig ali mečev.

Tabela prikazuje podatke za brušenje različnih vrst verig, vendar to ne pomeni, da lah blijate drugačne verige od homologirane.

Korak verige Nivo o		mejevalnika globine (a) Premer		pile (d)
palci mm	palci mm palci	mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

Za brušenje verige (Slika 24):

Da bi ohranili učinkovito delovanje meča, je treba:

- S pilo samo nekajkrat udarite izključno naprej ter to ponovite na vseh rezilnih zobeh in vedno v Meč je treba zamenjati, ko: smeri kot so postavljeni (desni ali levi).

• Ugasnite motor, popustite zavoro verige in trdno-blokirajte meč tako, da je veriga montirana v ustrežni primež ter se prepričajte, da veriga lahko prosto teče.
• Če je veriga ohlapna, jo napnite.
• Montirajte pilo v ustrezno vodilo in nato v vmesni prostor rezilnega zoba, pri tem ohranjajte stalni naklon glede na rezalni profil.
• Nato obrnite lego meča v primežu in ponovite operacijo na preostalih rezalnih zobeh.
• Preverite, da omejevalnik globine ne gleda čez napravo za preverjanje in popilite morebitno od stopanje s ploščato pilo ter zaokrožite profil.
• Po brušenju odstranite vsako sled piljenja in prahu ter namočite verigo v mazivo.

S posebno siringo namazati ležaje povratnega pastorka (če je prisoten).

S posebnim strgalcem očistite utor meča (ki ni dobavljen v embalaži).

- Očistite odprtine za mazanje.

S ploščato pilo odstranite pleno na bočni strani in izravnajte morebitne neenakomernosti med vodili.
č je treba zamenjati, ko:
je globina utora manjša od višine pogonskih členov (ki se ne smejo nikoli dotakniti dna);
je notranja stena vodila obrabljena do take mere, da se veriga bočno nagne.

IZREDNI POSEGI

• se dolžina rezalnega zoba zmanjša na 5 mm manj;
  – toleranca členov na kovicah prevelika.

Vsako operacijo vzdrževanja, ki ni opisana v tem priročniku, mora opraviti vaš prodajalec.

Zaradi posegov, opravljenih v neprimernih prosto-rih ali ustanovah ali će jih opravijo neusposobljene absebe, propade vsaka oblika garancije.

SHRANJEVANJE

VZDRŽEVANJE MEČA (Slika 25)

Da bi preprečili nesimetrično obrabo meča, ga je treba občasno obrniti.

Ob zaključku vsakega dela morate s stroja skrbno očistiti prah in drobce ter popraviti ali zamenjati poškodovane dele.

Stroj morate shranjevati v suhem prostoru, varnem pred vremenskimi spremembami; na meču pa mora biti vedno pravilno montirana njegova zaščita.

uporabljati več kot 2 - 3 mesece, je treba opravitodprtino za svečko nalijte eno žličko olja (nonekaj posegov, s katerimi se boste izognili težavanga) za dvotaktne motorje.

ob ponovni uporabi ali trajnim poškodbam moterjalečkrat povlecite ročaj zaganjalnika, da se olje porazdeli po valju.

- Skladiščenje

Preden stroj shranite:

- Odvijte obe matici, odmontirajte ohišje in odstranite verigo ter meč.

- Spraznite rezervoar olja, dolijte približno 00 cc specifične čistilne tekočine in ponovno namestite zamašek.

- Ponovno montirajte boben sklopke in ne privijte matic.

- Zaženite stroj in pospešujte motor, dokler se ne izrabi ves detergent.

- Postavite motor na minimum in pustite stroj vklo-

pljen, dokler se ne izrabi vse gorivo v rezervoarju in vplinjaču.

- Ko je stroj hladen, odstranite svečko.

opravitodprtino za svečko nalijte eno žličko olja (no-žavanga) za dvotaktne motorje.

terjdečkrat povlecite ročaj zaganjalnika, da se olje porazdeli po valju.

- Namestite nazaj svečko z batom na zgornji mrtvi točki (vidno iz odprtine svečke, ko je bat na maksimumu).

- Ponovna uporaba

Ko nameravate ponovno uporabiti stroj:

te- Odstranite svečko.

- Nekajkrat potegnite ročaj zaganjalnika in tako odstranite odvečno olje.

- Preglejte svečko, kot je opisano v poglavju "Pre-e gled svečke".

- Pripravite stroj tako, kot je opisano v poglavju o- "Priprava na delo".

9. UGOTAVLJANJE OKVAR

NAPAKA VERJETNI VZROK ODPRAVA

1) Motor se ne vžge ali se po vžigu ugaša	- Nepravilen postopek vžiga	- Sledite navodilom (glej 6. pogl.)
	- Umazana svečka ali nepravilna razdalja med elektrodama	- Preglejte svečko (glej 8. pogl.)
	- Zamašen zračni filter	- Očistite in/ali zamenjajte filter (glej 8. pogl.)
	- Naprava proti zmrzovanju ni pravilno montirana (izvzet Model C 46 - XC 246 - C 50 - CP 45 - A 455 - MC 846	- Preverite položaj montaže (glej 6. pogl.)
	- Problemi z uplinjevanjem	- Posvetujte se z vašim prodajalcem
2) Motor se vžge, vendar nima dovolj moči	- Zamašen zračni filter	- Očistite in/ali zamenjajte filter (glej 8. pogl.)
	- Problemi z uplinjevanjem	- Posvetujte se z vašim prodajalcem
3) Motor deluje nepravil- no in ob obremenitvi nima moči	- Umazana svečka ali nepravilna razdalja med elektrodama	- Preglejte svečko (glej 8. pogl.)
	- Problemi z uplinjevanjem	- Posvetujte se z vašim prodajalcem
4) Iz motorja se prekomerno kadi	- Napačna sestava mešanice	- Mešanico pripravite po navodilih (glej 5. pogl.)
	- Problemi z uplinjevanjem	- Posvetujte se z Vašim prodajacem
5) Olje ne izhaja	- Olje slabe kakovosti	- Spraznite rezervoar, očistite rezervoar in dovode s čistilno tekočino ter zamenjajte olje
	- Zamašene odprtine za podmazovanje	- Očistite

10. DODATKI

Tabela vsebuje seznam vseh možnih kombinacij med drogom in verigo, z navedbo tistih, ki so u rabne na posameznem stroju in so označene s simbolom “*.

odločitve operaterja, si slednji prevzame odgo gornost tudi za vse iz tega izhajajoče škode primeru dvomov ali slabega poznavanja specifike vsakega droga ali verige, se je treba svetovati s svojim prodajalcem ali specializi-

POZOR!

Ker so izbor, namestitev ranim vrtnarskim centrom.

in uporaba droga in verige, stvar samostojne

Kombinacije droga in verige

Korak DROG VERIGA Model
Palci	DolžinaPalci / cm	ŠirinaUtoraPalci / mm	Šifra Šifra		C 38C 38 TSP 375SP 375QA 375CP 38XC 238	XC 240A 405CP 40	C 41C 41 TSP 405SP 405Q	C 46MC 846	XC 246CP 45A 455	C 50
3/8" 14"	/ 35 cm	0,050" / 1,3 mm	123900373/0(140SDEA041)	4113768(91VG053X)/4113769(91PX053X)	*
3/8" 16"	/ 40 cm	0,050" / 1,3 mm	123900374/0(160SDEA041)	4113770(91VG057X)/4113771(91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0(160MLBK041)	4113772(95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0(168PXBK095)	4113773(21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0(188PXBK095)	4113774(21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0(208PXBK095)	4113775(21BPX078X)						*

POZOR!

Za rezervne dele uporabite samo zgoraj navedene verige in palice. Uporaba

neodobrenih kombinacij lahko privede do poškodb oseb in stroja.
