Produkttyp	Babyvakt
Märke	Philips
Modell	SCD464
Nätström	Nätadapter 230 V~ 50 Hz, utspänning 9 V DC, 200 mAh (två adaptrar ingår)
Batteridrift (babyenhet)	4 AA-batterier 1,5 V (alkaliska rekommenderas)
Batteridrift (föräldraenhet)	3 AAA-batterier 1,5 V (alkaliska rekommenderas)
Utomhusräckvidd	Upp till 200 meter (kan variera beroende på hinder)
Sändningsfrekvenser	40,665 MHz, 40,680 MHz, 40,695 MHz
Antal kanaler	16 valbara kanaler
Mikrofonkänslighetsinställning	3 nivåer: låg, medel, hög
Visuella indikatorer	Volymindikatorer (5 LED) på föräldraenheten, anslutningsindikator, strömindikator
Anslutningslarm	Ja, aktiverbar/avaktiverbar
Tyst övervakning	Ja, via ljusindikatorer
Fastsättning	Avtagbar bältesclips för föräldraenheten
Driftstemperatur	0 °C till 40 °C
Underhåll och rengöring	Rengör med en fuktig trasa
Säkerhetsanvisningar	Håll minst 1 meter från barnet, placera inte i sängen, täck inte över, använd inte nära vatten
Rekommenderade batterier	Philips alkaliska
Garanti	Se separat garantihäfte

Vanliga frågor - SCD464 PHILIPS

Hur byter jag kanal på Philips SCD464 babyvakt?

Öppna batterifacken på båda enheterna. Ta bort batterierna om de sitter i. Använd en liten platt skruvmejsel för att vrida kanalväljaren till samma position på båda enheterna (16 kanaler tillgängliga). Stäng facken.

Hur ställer jag in mikrofonkänsligheten på babyenheten?

Se till att anslutningen mellan enheterna är etablerad (LINK-indikatorn lyser grönt). Använd känslighetsomkopplaren (A-7) på babyenheten för att välja mellan låg, medel eller hög. Babyenhetens strömindikator lyser gult när ljud upptäcks.

Vad gör jag om föräldraenheten inte ger något ljud?

Kontrollera att volymen inte är avstängd eller för låg (vrid volymknappen B-8). Se till att enheterna är inom räckhåll för varandra och att kanalväljarna är i samma position. Byt batterier vid behov.

Varför blinkar anslutningsindikatorn (LINK) rött?

Detta indikerar att anslutningen mellan enheterna har förlorats. Flytta föräldraenheten närmare babyenheten. Kontrollera att kanalerna är identiska. Om anslutningslarmet är aktiverat kommer det att ljuda. Byt till en annan kanal om störningar kvarstår.

Hur aktiverar eller avaktiverar jag anslutningslarmet?

Öppna batterifacket på föräldraenheten (B-11). Ställ omkopplaren (B-10) på ON för att aktivera larmet eller på OFF för att avaktivera. Stäng facket.

Kan jag använda babyvakten utan batterier, endast med nätström?

Ja, båda enheterna kan drivas med nätström via sina adaptrar. Batterierna ger reservström vid strömavbrott.

Vad är den maximala räckvidden för Philips SCD464?

Räckvidden kan nå upp till 200 meter utomhus, men minskas av hinder (väggar, tak): trä och gips minskar lite, tegel minskar 5-35%, armerad betong minskar 30-100%, metall blockerar nästan helt.

Hur rengör jag babyvakten?

Använd en fuktig trasa för att rengöra ytor. Doppa aldrig enheten i vatten. Var miljövänlig vid batteriavfall.

Vad gör jag vid störningar eller dålig mottagning?

Håll trådlösa telefoner eller mobiltelefoner borta från babyenheten. Byt kanal på båda enheterna (väljare A-8 och B-7). Flytta enheterna närmare varandra. Undvik att placera föräldraenheten nära ett fönster.

Hur fäster jag bältesclipsen på föräldraenheten?

Sätt in den lilla stiftet på baksidan av clipsen i fördjupningen på baksidan av föräldraenheten. Vrid clipsen åt vänster tills du hör ett klick. För att ta bort, vrid åt höger och dra loss.

BRUKSANVISNING SCD464 PHILIPS

C. Övrigt du behöver

• Mynt (för att öppna batterifacket på babynheten)
• Liten spårskruvmejsel (för att ställa in kanalväljarna)
• 4 × 1,5 V AA-batterier för babyenheten (tillval, vi rekommenderar Philips Alkaline-batterier)
• 3 × 1,5 V AAA-batterier för föräldraenheten (tillval, vi rekommenderar Philips Alkaline-batterier)

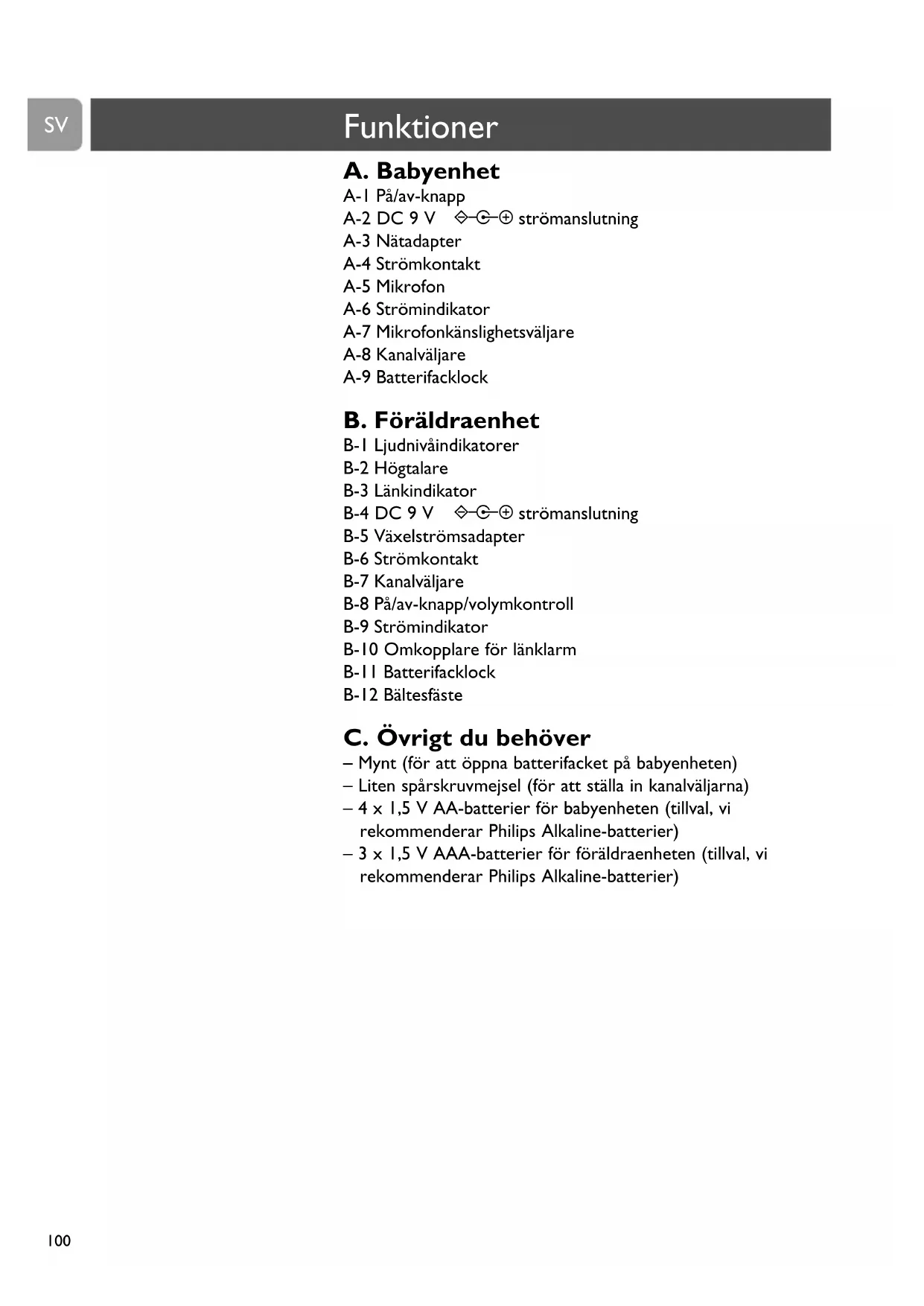

3 Illustrationer

100 Funktioner

100 Babyenhet 100 Föräldraenhet 100 Övrigt du behöver

101 Innehåll

102 Välkommen

102 Säkerhetsinformation

103 Installera babyvakten

105 Övriga funktioner

105 Undvik störningar 106 Justera mikrofonkänsligheten 106 Tyst babyövervakning 107 Slå på/av länkarmen 107 Montera/demontera bältesfästet

108 Felsökning

110 Vanliga frågor

I10 Tekniska data

III Viktig information

III Miljöinformation III Underhåll

III Behöver du hjälp?

Philips engagerar sig starkt för att ta fram vårdande, tillförlitliga produkter som föräldrar verkligen behöver. Den här babyvakten gör att du kan höra barnet var du än befinner dig i och omkring huset. Med 16 olika kanaler att välja på, är störningar ett minimalt problem.

Läs igenom den här bruksanvisningen noga innan du använder babyvakten. Spara bruksanvisningen för framtida behov. Babyvakten är avsedd som ett hjälpmedel. Den kan inte ersätta lämplig, ansvarstagande vuxenuppsikt och ska inte användas i detta syfte.

• Se till att babyenheten och adapterkabeln alltid är utom räckhåll för barnet (på minst 1 meters avstånd).
• Placera aldrig babyenheten inuti barnsängen eller lekhagen.
• Täck aldrig över babyvakten (med handduk, filt eller liknande).
• Använd inte babyvakten i fuktiga utrymmen eller i närheten av vatten.
• Kontrollera att spänningen som anges på adaptrarnas typskyltar (A-3, B-5) överensstämmer med den lokala nätspänningen innan du ansluter dem till elnätet.
• Utsätt inte babyvakten för stark kyla eller värme eller starkt ljus (till exempel direkt solljus).
• För att undvika elstötar ska du inte öppna höljena till babyenhet eller föräldraenhet (utom batterifacken).
• Antennerna på båda enheterna är fasta, försök inte dra ut dem.

Babyenhet

Babyenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

Nätansluten drift

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V - - A-2) på babyenheten. 2. Anslut växelströmsadaptern (A-3) till ett vägguttag. Därmed är babyenheten klar att använda nätansluten.

Batteridrift

1. Ta bort batterifackslocket (A-9) på babyenheten med hjälp av ett mynt. 2. Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll (markeringarna + och - i batterifacket). Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier. 3. Sätt tillbaka batterifackslocket (A-9) med hjälp av ett mynt. Därmed är babyenheten klar att använda batteridriven.

Föräldraenhet

Föräldraenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

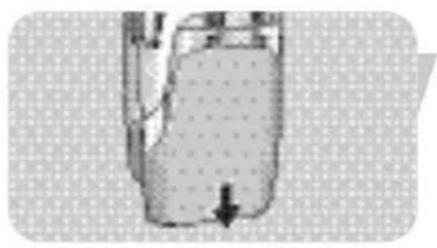

Nätansluten drift

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V - - B-4) på föräldraenheten. 2. Anslut växelströmsadaptern (B-5) till ett vägguttag. Därmed är föräldraenheten klar att använda nätansluten.

Batteridrift

Öppna föräldraenhetens batterifack (B-11) genom att för all luckan nedåt.

2. Sätt i tre 1,5 V AAA-batterier. Placera dem på rätt håll (markeringarna + och - i batterifacket). Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier.

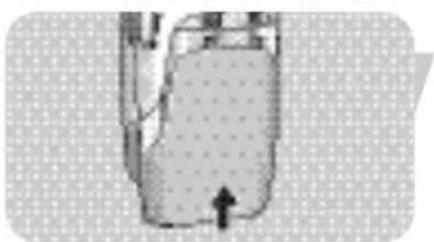

3. Skjut tillbaka batterifackslocket (B-11) tills det klickar på plats.

Därmed är föräldraenheten klar att använda batteridriven.

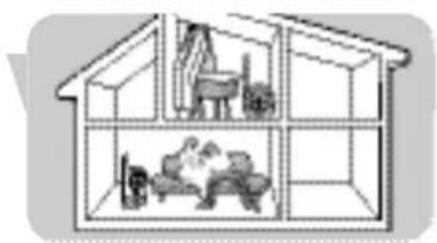

Använda babyvakten

1. Placera båda enheterna i samma rum för att prova kommunikationen. Babyenheten måste befinna sig minst 1 meter från föräldraenheten.

2. Tryck på på/av-knappen (A-1) för att slå på babyenheten. Strömindikatorn (A-6) lyser grön.

3. Slå på föräldraenheten med dess på/av-knapp (B-9) och justera volymen till önskad nivå med hjälp av volymkontrollen (B-9). Strömindikatorn (B-9) lyser grön.

När förbindelse upprättats mellan enheterna tänds den gröna länkindikatorn (B-3) på föräldraenheten.

4. Placera babyenheten minst 1 meter från barnet.

5. Placera föräldraenheten på önskad plats inom babyenhetens räckvidd, dock minst 1 meter från babyenheten. Mer information om räckvidd finns under Tekniska data.

Därmed kan du övervaka barnet.

Övriga funktioner

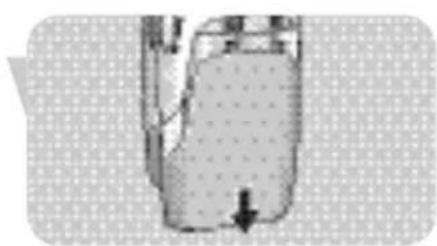

Undvika störningar (kanalval)

Kontrollera alltid att kanalväljarna (A-8, B-7) i batterifacken (A-9, B-11) på båda enheterna står i samma läge. Med kanalväljarna (A-8, B-7) kan du välja mellan 16 olika kanaler. Om störningar förekommer från andra babyvakter, radiofrekventa apparater etc., väljer du en annan kanal.

Öppna batterifacken (A-9, B-11) på båda enheterna.

• Föräldraenhet: skjut ned locket.
• Babyenhet: använd ett mynt.

2 Om du använder enheterna på batteri, tar du ut batterierna ur båda enheterna.

3 Använd en liten skruvmejsel för att vrida den inre ringen på kanalväljarna (A-8, B-7) till önskat läge. Kontrollera att båda enheterna är inställda på samma kanal.

Om förbindelsen mellan enheterna är fri från störningar, stänger du batterifackslocken (A-9, B-11). Om störningar fortfarande förekommer, växlar du till en annan kanal.

4 Stäng batterifacken.

Justera mikrofonkänsligheten

Använd mikrofonkänslighetsväljaren (A-7) på babyenheten för att ställa in ljudvolymen från babyenheten till önskad nivå (låg, medel eller hög). På högsta nivån övervakar babyenheten alla ljud. Om inget ljud detekteras, övervakar inte babyvakten, eftersom kontinuerlig sändning är förbjuden enligt lag. Mikrofonkänsligheten kan bara ändras när förbindelse är upprättad mellan babyenheten och föräldraenheten (när länkindikatorn (B-3) på föräldraenheten lyser med fast grönt sken).

• Ställ in babyenhetens mikrofonkänslighet till önskad nivå med mikrofonkänslighetsväljaren (A-7). Du kan använda din egen röst som referens.

Strömindikatorn (A-6) på babyenheten lyser gult när enheten registrerar ett ljud.

Tyst babyövervakning

• Använd på/av-knappen/volymkontrollen (B-8) på föräldraenheten för att ställa in volymen till lägsta nivå. Stäng inte av föräldraenheten helt!

Ljudnivåindikatorerna (B-1) på föräldraenheten visar barnets ljud visuellt. Ju starkare ljud barnet avger desto fler lampor tänds. Om inget ljud detekteras är alla ljudnivålampor (B-1) släckta.

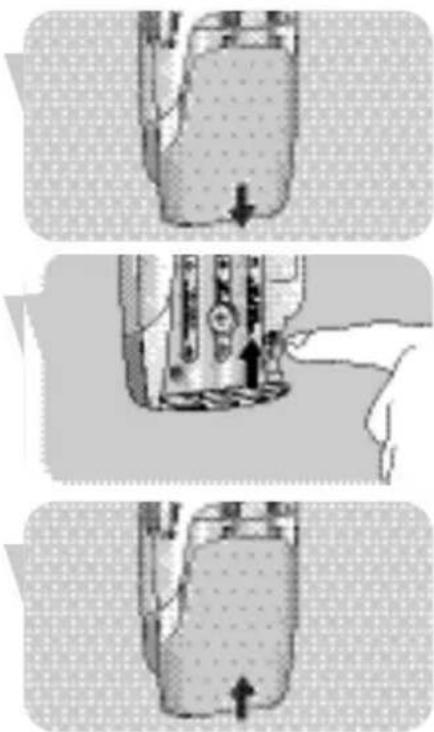

Slå på/av länklarmet

Du kan slå på länklarmet på föräldraenheten. Länklarmet ljuder om förbindelsen mellan enheterna bryts.

Öppna föräldraenhetens batterifack (B-11) genom att skjuta ned locket. 2 Sätt väljaren (B-10) inuti facket (B-11) i påslaget läge ( 3 Skjut tillbaka batterifackslocket (B-11) tills det klickar på plats. - För att stänga av larmet sätter du väljaren (B-10) till avstängt läge (

Montera/demontera bältesfästet

Om du använder föräldraenheten med batteridrift kan du bära den med dig i och omkring huset, så att du kan röra dig fritt men ändå övervaka barnet.

Montera bältesfästet

• För in den lilla tappen på bältesfästets baksida i försänkningen på baksidan av föräldraenheten. Vrid bältesfästet åt vänster tills det klickar på plats.

Avlägsna bältesfästet

Vrid bältesfästet åt höger (VRID ▸) och ta av det.

Problem Möjlig orsak Lösning

Inget ljud i Volym avstängd eller för låg. Vrid volymkontrollen (B-8) på föräldraenheten. föräldraenheten nedåt.

Enheterna utanför räckvidd. Flytta föräldraenheten närmare babyenheten.

Ingen förbindelse mellan Föräldraenhet utanför räckvidd Flytta föräldraenheten närmare enheter. svag signal. babyenheten.

Enheterna är satta till olika Ställ in kanalväljarna kanaler.

(A-8, B-7) till samma läge på båda enheterna.

Störningar eller dålig Mobiltelefon eller sladdlös telefon Flytta telefoner bort från mottagning för nära babyvakten. babyvakten.

Störning från andra babyvakter i närheten.

Växla båda enheterna till en annan kanal med hjälp av kanalväljarna (A-8, B-7).

Batteri svagt.

Byt ut batterierna.

Den sända signalen är utanför räckvidd (det kan finnas för många väggar och/eller tak mellan babyenheten och föräldraenheten).

Flytta föräldraenheten närmare babyenheten.

Föräldraenheten placerad för nära ett fönster där den uppfångar störande signaler från andra apparater.

Flytta föräldraenheten från fönstret.

Problem Möjlig orsak Lösning

Strömindikator (A-6, B-9) Enhet inte påslagen. Tryck på på/av-knappen (A-1) eller tänds inte. sätt på av-knappen (B-8) till

påslaget läge.

Nätadapter (A-3, B-5) DC 9 V Anslut nätadapter inte ansluten till strömförsörjnings-(A-3, B-5) till DC 9 V anslutning (A-2, B-4). strömförsörjningsanslutning (A-2, B-4).

Nätadapter (A-3, B-5) ansluten Anslut nätadapter (A-3, B-5) till strömförsörjning. till vägguttag.

Batterier urladdade. Byt ut batterierna.

Strömindikator (A-6, B-9) blinkar.

Flytta föräldraenheten bort från babyenheten (minst 1 meter).

Volym är satt för högt.

Vrid på/av-knapp/volymkontroll (B-8) uppåt.

Överhörning från babyvakt.

Båda systemen arbetar med samma frekvens.

Växla kanal (A-8, B-7).

Kontrollera att båda enheterna är satta till samma läge.

Länkindikator (B-3) blinkar rött/länk-larm ljuder.

Enheterna utanför räckvidd.

Flytta enheterna närmare varandra.

Störning från annan babyvakt.

Växla till en annan kanal (A-8, B-7).

Störning från annan FM-källa.

Avlägsna den andra FM-källan.

Fråga	Svar
Förälldraeheten reagerar für längsamt/sent på barnets ljud.	Sätt babyhenetens mikrofonkänslighet högre och/eller flytta babyheneten närmare barnet (minsta avständ 1 meter).
Förälldraeheten reagerar für fort på omgivningsljud.	Sätt babyhenetens mikrofonkänslighet lagre och/eller flytta babyheneten närmare barnet (minsta avständ 1 meter).
Förbindelsen bryts ibland och ljudet gär inte fram.	Du närmar dig förmodligen gränserna För praktisk räckvidd. Prova en annan plats eller minska avständet nagot. Observera att det tar cirka 30 sekunder varje gang innan forbindelse upprättas.

Tekniska data

Strömförsörjning	- Nätadapter 230 VAC, 50 Hz (två medfoljer). Utpänning 9 VDC, 200 mAh.
Räckvidd	- Upp till 200 meter utomhus. Räckvdden kan begränsas av omgivning och andra störande faktorer.
	Byggnadsmaterial Material-Räckvids-tjocklek nedsättning
	Trä, gips, puts, glas (utan metall < 30 cm 0-10 % eller tråd, inget bly)
	Tegel, plywood < 30 cm 5-35 %
	Armerad betong < 30 cm 30-100 %
	Metallgaller, stänger < 1 cm 90-100 %
	Metallgaller, aluminiumplät < 1 cm 100 %
	För våta och fuktiga material kan räckvdden minsa med upp till 100 %.
Drifttemperatur	0 °C - 40 °C
Sändningsfrekvenser	40,665 MHz, 40,680 MHz, 40,695 MHz

Miljöinformation

Kassering av din gamla produkt

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG.

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

Underhåll

• Rengör babyvakten med en fuktig trasa.
• Avfallshantera uttjänta batterier på miljövänligt sätt.
• Blanda inte gamla och nya batterier eller olika typer av batterier.
• Ta ur babyvaktens batterier om babyvakten inte ska användas på några dagar eller längre.
• Om batterierna sitter kvar i enheten medan den drivs från elnätet, ska du kontrollera dem med avseende på läckage varje halvår.

Behöver du hjälp?

Online-hjälp: www.philips.com

För interaktiv hjälp, nedladdning och vanliga frågor.

Telefonkontakt:

Om du har några frågor om SCD464 är du välkommen att kontakta vår helpline. Du hittar numret i det separata garantihäftet.

Vi ber dig läsa den här handboken noga innan du ringer.

På det sättet kan du lösa de flesta problemen.

Du uppmanas ange:

• en beskrivning av problemet och när det uppträder
• Produktens typnummer (finns på typskylten)
• inköpsdatum.

A. Babyenhet

A-1 På/av-knapp A-2 Likströmsanslutning A-3 Nätadapter A-4 Strömkontakt A-5 Mikrofon A-6 Strömindikator A-7 Mikrofonkänslighetsreglage A-8 Kanalväljare A-9 Batterilucka

B. Föräldraenhet

B-1 Ljudnivåindikator B-2 Högtalare B-3 Länk-indikator B-4 Likströmsanslutning B-5 Nätadapter B-6 Strömkontakt B-7 Kanalväljare B-8 På/av-knapp / volymreglage B-9 Strömindikator B-10 Länk-larmkontakt B-11 Batterilucka B-12 Bältesclips
