Producttype	Babyfoon
Merk	Philips
Model	SCD464
Netvoeding	Netadapter 230 V~ 50 Hz, uitgangsspanning 9 V DC, 200 mAh (twee adapters inbegrepen)
Batterijvoeding (baby-eenheid)	4 AA-batterijen 1,5 V (alkaline aanbevolen)
Batterijvoeding (ouder-eenheid)	3 AAA-batterijen 1,5 V (alkaline aanbevolen)
Buitenshuis bereik	Tot 200 meter (kan variëren afhankelijk van obstakels)
Transmissiefrequenties	40,665 MHz, 40,680 MHz, 40,695 MHz
Aantal kanalen	16 selecteerbare kanalen
Instelling van microfoongevoeligheid	3 niveaus: laag, gemiddeld, hoog
Visuele indicatoren	Volume-indicatoren (5 LED's) op de oudereenheid, verbindingsindicator, voedingsindicator
Verbindingsalarm	Ja, in-/uitschakelbaar
Stille bewaking	Ja, via lichtindicatoren
Bevestiging	Afneembare riemclip voor de oudereenheid
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud en reiniging	Reinigen met een vochtige doek
Veiligheidsinstructies	Minstens 1 meter van de baby houden, niet in het bed plaatsen, niet bedekken, niet in de buurt van water gebruiken
Aanbevolen batterijen	Philips alkaline
Garantie	Zie aparte garantiebrochure

Veelgestelde vragen - SCD464 PHILIPS

Hoe verander ik van kanaal op de Philips SCD464 babyfoon?

Open het batterijvak van beide eenheden. Verwijder eventuele batterijen. Gebruik een kleine platte schroevendraaier om de kanaalkiezer op dezelfde positie te zetten op beide eenheden (16 kanalen beschikbaar). Sluit de vakken.

Hoe stel ik de microfoongevoeligheid van de baby-eenheid in?

Zorg ervoor dat de verbinding tussen de eenheden tot stand is gebracht (LINK-lampje brandt groen). Gebruik de gevoeligheidsschakelaar (A-7) op de baby-eenheid om te kiezen tussen laag, gemiddeld of hoog. Het stroomlampje van de baby-eenheid wordt geel wanneer een geluid wordt gedetecteerd.

Wat te doen als de oudereenheid geen geluid maakt?

Controleer of het volume niet is uitgeschakeld of te laag staat (draai aan de volumeknop B-8). Zorg ervoor dat de eenheden binnen elkaars bereik zijn en dat de kanaalkiezers op dezelfde positie staan. Vervang indien nodig de batterijen.

Waarom knippert het verbindingslampje (LINK) rood?

Dit duidt op een verbindingsverlies tussen de eenheden. Breng de oudereenheid dichter bij de baby-eenheid. Controleer of de kanalen hetzelfde zijn. Als het verbindingsalarm is ingeschakeld, klinkt het. Schakel over naar een ander kanaal als storingen aanhouden.

Hoe activeer of deactiveer ik het verbindingsalarm?

Open het batterijvak van de oudereenheid (B-11). Zet de schakelaar (B-10) op ON om het alarm in te schakelen of op OFF om het uit te schakelen. Sluit het vak.

Kan ik de monitor zonder batterijen gebruiken, alleen op netstroom?

Ja, beide eenheden kunnen op netstroom werken via hun adapters. De batterijen zorgen voor back-upstroom bij stroomuitval.

Wat is het maximale bereik van de Philips SCD464?

Het bereik kan tot 200 meter buitenshuis bedragen, maar wordt verminderd door obstakels (muren, plafonds): hout en gips verminderen weinig, baksteen vermindert 5 tot 35%, gewapend beton 30 tot 100%, metaal blokkeert bijna volledig.

Hoe maak ik de babyfoon schoon?

Gebruik een vochtige doek om de oppervlakken te reinigen. Dompel het apparaat nooit onder in water. Houd rekening met het milieu bij het weggooien van batterijen.

Wat te doen bij storingen of slechte ontvangst?

Houd draadloze telefoons of mobiele telefoons uit de buurt van de baby-eenheid. Wijzig het kanaal op beide eenheden (kies A-8 en B-7). Breng de eenheden dichter bij elkaar. Vermijd het plaatsen van de oudereenheid in de buurt van een raam.

Hoe bevestig ik de riemclip op de oudereenheid?

Steek de kleine pin aan de achterkant van de clip in de versterking aan de achterkant van de oudereenheid. Draai de clip naar links tot u een klik hoort. Om te verwijderen, draai naar rechts en trek eruit.

GEBRUIKSAANWIJZING SCD464 PHILIPS

A-3 Netadapter A-4 Stekker A-5 Microfoon A-6 Voedingslampje A-7 Microfoongevoeligheidsschakelaar A-8 Kanaalkeuzeschakelaar A-9 Klepje batterijvak

B. Oudereenheid

B-1 Volumelampjes B-2 Luidspreker B-3 Verbindingslampje B-4 Voedingsingang 9 V DC B-5 Netadapter B-6 Stekker B-7 Kanaalkeuzeschakelaar B-8 AAN/UIT-knop / Volumeregelaar B-9 Voedingslampje B-10 Verbinding-alarmschakelaar B-11 Klepje batterijvak B-12 Riemclip

C. Overige benodigdheden

• Muntstuk (om het batterijvak van de babyeend te openen)
• Kleine, platte schroevendraaier (om de kanaalkeuzeschakelaars in te stellen)
• 4 AA-batterijen van 1,5 V voor de babyeenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)
• 3 AAA-batterijen van 1,5 V voor de oudereenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)

3 Afbeeldingen

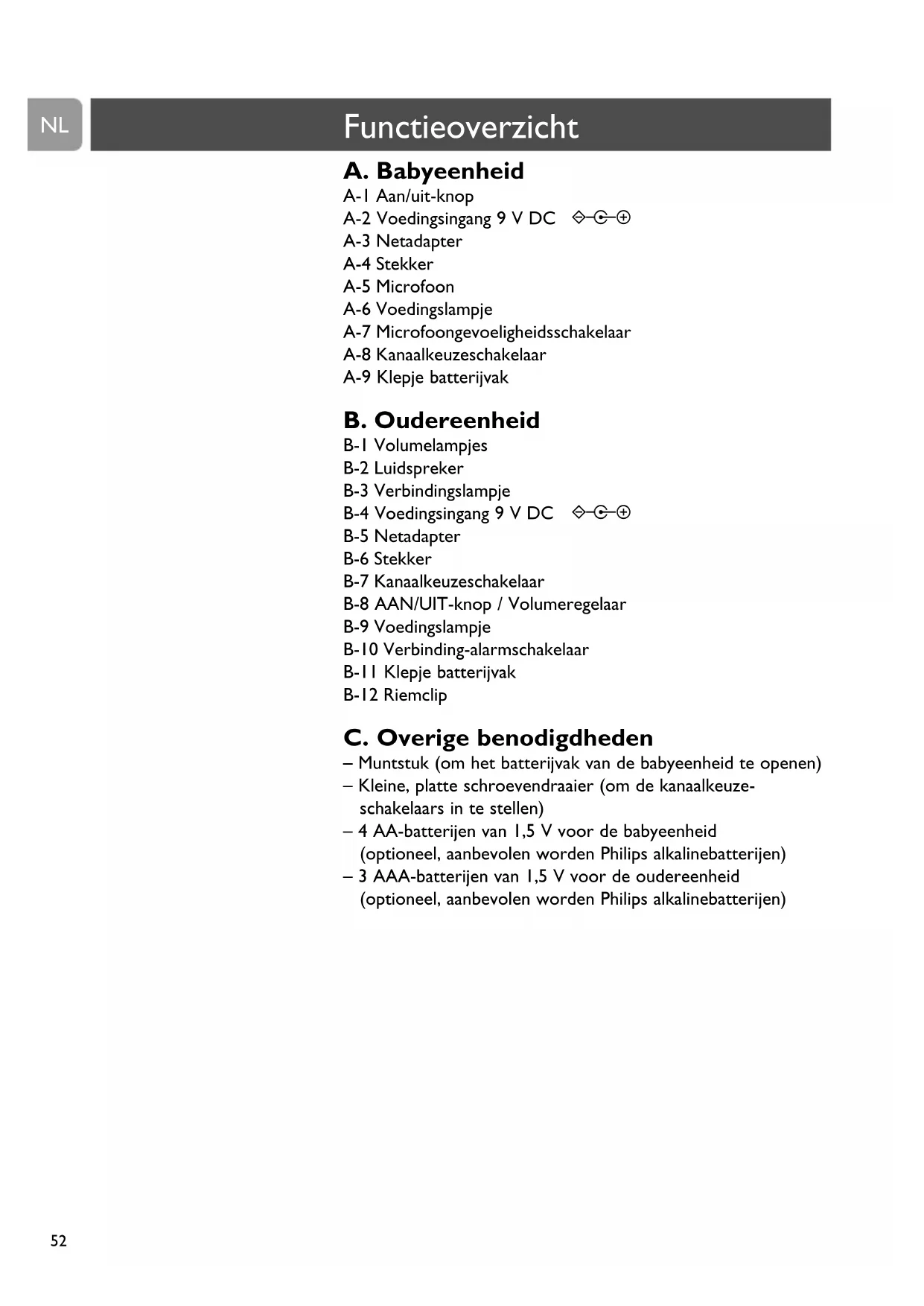

52 Functieoverzicht

52 Babyeenheid 52 Oudereenheid 52 Overige benodigdheden

53 Inhoud

54 Welkom

54 Veiligheidsinformatie

55 Gebruiksklaar maken van de babyfoon

55 Babyeenheid 55 Oudereenheid

56 Bediening van de babyfoon

57 Overige eigenschappen

57 Storing voorkomen 58 Gevoeligheid van microfoon instellen 58 Geluidloos toezicht op uw baby 59 Verbindingsalarm in- en uitschakelen 59 Riemclip aanbrengen / losmaken

60 Problemen oplossen

62 Vaak gestelde vragen

62 Technische specificaties

63 Belangrijke informatie

63 Milieu

63 Onderhoud

63 Hebt u hulp nodig?

Philips ontwikkelt precies de betrouwbare producten die alle nieuwe ouders voor hun baby wensen. Met deze babyfoon kunt u uw baby overal in en rond het huis horen. De babyfoon beschikt over zestien verschillende kanalen zodat u storingen zoveel mogelijk kunt vermijden.

Philips Baby Care, Samen zorgen

Veiligheidsinformatie

Lees deze handleiding zorgvuldig voordat u de babyfoon in gebruik neemt en bewaar hem, zodat u later iets kunt opzoeken.

Deze babyfoon is alleen bedoeld als hulpmiddel. Het apparaat is niet bedoeld ter vervanging van ouderlijk toezicht en mag niet als zodanig worden gebruikt.

• Houd de baby-eenheid en het adaptersnoer altijd buiten bereik van uw baby, op ten minste 1 meter afstand.
• Zet de baby-eenheid nooit in het bedje of de box van de baby.
• Dek de baby-eenheid nooit af (met een doek, laken e.d.).
• Gebruik de babyfoon niet in vochtige ruimten of in de buurt van water.
• Sluit de netadapters pas op het lichtnet aan nadat u hebt gecontroleerd of de plaatselijke netspanning overeenkomt met de waarde die op de typeplaatjes (A-3, B-5) is aangegeven.
• Stel de babyfoon niet bloot aan extreem hoge of lage temperaturen of sterke lichtbronnen (bijv. direct zonlicht). Maak de baby-eenheid en oudereenheid niet open, om een elektrische schok te voorkomen (met uitzondering van het batterijvak).
• De antennes van beide eenheden kunnen niet worden uitgeschoven.

Gebruiksklaar maken van de babyfoon

NL

Baby-eenheid

De baby-eenheid kan zowel met netspanning als met batterijen worden gevoed.

Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

Sluit de voedingskabel aan op de voedingsingang (9V DC - A-2) van de baby-eenheid. 2. Steek de adapter (A-3) in een stopcontact. De baby-eenheid is nu klaar voor gebruik op netspanning.

Gebruik op batterijen

1. Verwijder het klepje van het batterijvak (A-9) van de babyeenheid met behulp van een munt. 2. Plaats vier AA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de plus- en minpool. 3. Gebruik een munt om het klepje van het batterijvak (A-9) te sluiten. → De babyeenheid is nu klaar voor gebruik op batterijen.

Oudereenheid

De oudereenheid kan zowel met netspanning als met batterijen worden gevoed. Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

1. Sluit de voedingskabel aan op de voedingsingang (9V DC ◇ -B-4) van de oudereenheid. 2. Steek de adapter (B-5) in een stopcontact. → De oudereenheid is nu klaar voor gebruik op netspanning.

NL

Gebruiksklaar maken van de babyfoon

Gebruik op batterijen

1. Verwijder het klepje van het batterijvak (B-11) van de oudereenheid.

2. Plaats drie AAA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de plus- en minpool.

3. Schuif het klepje van het batterijvak (B-11) weer dicht.

→ De oudereenheid is nu klaar voor gebruik op batterijen.

Bediening van de babyfoon

1. Zet beide eenheden in dezelfde ruimte om de verbinding te testen. Plaats hierbij de babyeenheid op minstens een meter van de oudereenheid.

2 Druk op de AAN/UIT-knop (A-1) om de babyeend in te schakelen.

Het voedingslampje (A-6) licht groen op.

3 Druk op de AAN/UIT-knop van de oudereenheid (B-9) om deze in te schakelen en stel het volume in op het gewenste niveau met behulp van de volumeregelaar (B-9).

Het voedingslampje (B-9) licht groen op.

Als de verbinding tussen de eenheden tot stand is gebracht, licht het verbindingslampje op de oudereenheid (B-3) groen op.

Bediening van de babyfoon

4 Plaats de babyeenheid op minstens 1 meter afstand van uw baby.

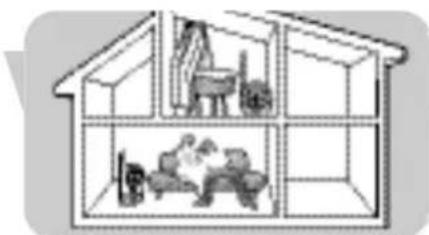

5 Plaats de oudereenheid op de gewenste plaats binnen het bereik van de babyeenheid, maar op minstens 1 meter afstand ervan. Raadpleeg de 'Technische specificaties' voor meer informatie over het bereik.

U kunt nu op uw baby letten!

Overige eigenschappen

Storing voorkomen (kanaalkeuze)

Let erop dat u de kanaalkeuzeschakelaars (A-8, B-7) in de batterijvakken van beide eenheden (A-9, B-11) op hetzelfde kanaal hebt ingesteld! U kunt zestien verschillende kanalen kiezen met de kanaalkeuzeschakelaars (A-8, B-7). Als u last hebt van storing van andere babyfoons, radioapparatuur enz., kunt u een ander kanaal kiezen.

1 Verwijder de klepjes van de batterijvakken (A-9, B-11) van beide eenheden.

• Oudereenheid: schuif het klepje naar beneden.
• Babyeenheid: gebruik een muntstuk.

2 Verwijder de batterijen uit beide eenheden als u deze gebruikt op netspanning.

Overige eigenschappen

3 Met een kleine, platte schroevendraaier draait u de binnenste ring van de kanaalkeuzeschakelaars (A-8, B-7) naar de gewenste stand. Let erop dat u op beide eenheden hetzelfde kanaal instelt.

Als u bij het testen van de verbinding geen last hebt van storing, sluit u de klepjes van de batterijvakken (A-9, B-11). Probeer een ander kanaal als u wel storing ondervindt.

4 Sluit de batterijvakken.

Gevoeligheid van microfoon instellen

U kunt het geluid van de babyeenheid instellen op het gewenste niveau met behulp van de microfoongevoeligheidsschakelaar (A-7): laag, midden, hoog. Op de hoogste instelling reageert de babyfoon op alle geluiden. Omdat doorlopend zenden wettelijk verboden is, doet de babyfoon niets als geen geluid wordt waargenomen. U kunt de gevoeligheid van de microfoon alleen aanpassen als de babyeenheid en oudereenheid verbinding hebben (als het verbindingslampje (B-3) constant groen oplicht).

• De gevoeligheid van de microfoon van de babyeenheid kan worden ingesteld op het gewenste niveau met de microfoongevoeligheidsschakelaar (A-7). Voor het testen kunt u uw eigen stem gebruiken.

Het voedingslampje (A-6) op de babyeenheid licht geel op als een geluid wordt gedetecteerd.

Geluidloos toezicht houden op uw baby

Stel het geluid in op het laagste niveau met de AAN/UITknop/volumeregelaar op de oudereenheid (B-8). Schakel de oudereenheid niet volledig uit!

De volumelampjes (B-1) lichten op als uw baby geluid maakt. Hoe sterker het geluid van uw baby, hoe meer lampjes oplichten. Als er geen geluid wordt waargenomen, zijn alle volumelampjes (B-1) uit.

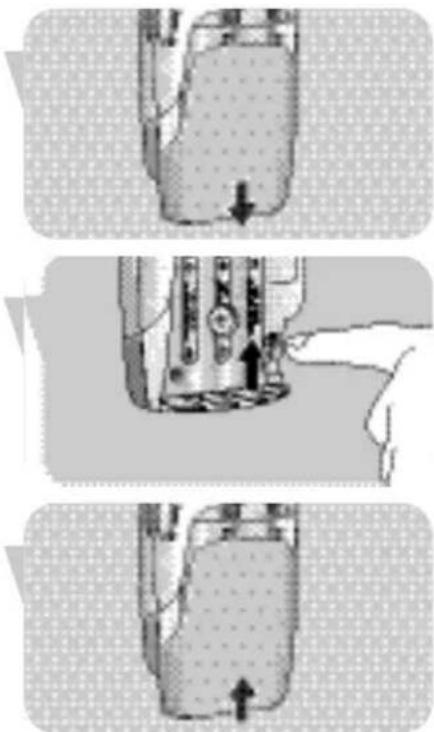

Verbindingsalarm in- of uitschakelen

U kunt het verbindingsalarm inschakelen op de oudereenheid. Het verbindingsalarm piept als de verbinding tussen de eenheden wegvalt.

Schuif het klepje van het batterijvak van de oudereenheid (B-11) omlaag. 2 Zet de schakelaar (B-10) in het batterijvak (B-11) in de ON (aan) stand. 3 Schuif het klepje van het batterijvak (B-11) weer dicht. - Om het alarm uit te schakelen, zet u de schakelaar (B-10) in de OFF (uit) stand.

Riemclip aanbrengen / losmaken

Als u de oudereenheid op batterijen gebruikt, kunt u vrij rondlopen in en om uw huis en toch op uw baby blijven letten.

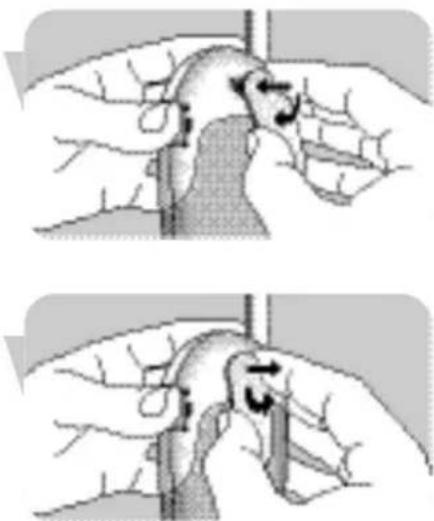

Riemclip aanbrengen

• Steek de kleine pin op de rechterzijde van de riemclip in de uitsparing achter op de oudereenheid. Draai de riemclip naar rechts tot hij vastklikt.

Riemclip verwijderen

• Draai de riemclip naar rechts (DRAAI) en maak hem los.

Probleem Mogelijk oorzaak Oplossing

Geen geluid op de oudereenheid. Volume uit of te laag. Draai de volumeregelaar (B-8) op de oudereenheid omhoog.

Eenheden buiten elkaars bereik. Zet de oudereenheid dichter bij de babyeenheid.

Geen verbindingssignaal tussen eenheden. Oudereenheid buiten bereik van babyeenheid. Zet de oudereenheid dichter bij de babyeenheid.

Eenheden zijn ingesteld op verschillende kanalen. Stel de kanaalkeuzeschakelaars (A-8, B-7) in op dezelfde stand op beide eenheden.

Storing of slechte ontvangst. Mobiele of draadloze telefoon(s) te dicht bij de babyeenheid. Plaats telefoon(s) verder van de babyeenheid.

Storing van andere babyfoons in de buurt.

Zet beide eenheden op een ander kanaal met de kanaalkeuzeschakelaar (A-8, B-7).

Batterijen bijna leeg.

Vervang de batterijen.

Signaal is buiten bereik; plaats de oudereenheid dichter bij de babyeenheid. Er bevinden zich te veel muren en/of plafonds tussen de babyeenheid en de oudereenheid.

Oudereenheid staat te dicht bij een raam en wordt gestoord door signalen van andere toepassingen.

Plaats de oudereenheid verder van het raam.

Probleem Mogelijke oorzaak Oplossing

Voedingslampje (A-6, B-9) Eenheid is niet ingeschakeld. Druk op de Aan/uit-knop (A-1) of zet de Aan/Uit-schakelaar (B-8) op

ON.

Netadapter (A-3, B-5) niet aangesloten op de

9 V DC

voedingsingang (A-2, B-4).

ingang (A-2, B-4).

Netadapter (A-3, B-5) Sluit de netadapter (A-3, B-5)

niet aangesloten op de netvoeding.

netvoeding.

	Batterijen bijna leeg.	Vervang de batterijen.
Voedingslampje (A-6, B-9) knippert.	Batterijen bijna leeg.	Vervang de batterijen.
Pieptoon.	Eenheden staan te richt bij elkaar.	Plaats deoudereenheid verder van de babyeenheid (ten minste I meter).
	Volume staat te hoog.	Draai de volumeregelaar (B-8) omhoog.
Storing van een andere babyfoon.	Beide systemen gebruikendezelfde freiagentie.	Kies een ander kanaal (A-8, B-7). Let erop dat op beiden eenheden hetzelfde kanaal is ingesteld.
Verbindingslampje (B-3)knippert rood /verbindingsalarmpiept.	Eenheden buiten elkaars bereik.	Plaats de eenheden richter bij elkaar.
	Storing van andere babyfoon.	Verander van kanaal (A-8, B-7).
	Storing van andere FM-bron.	Verwijder andere FM-bron.

NL

Veelgestelde vragen

Vraag	Antwoord
Deoudereenheid reageert te langzaam /That op het huilen van de baby.	Stel een hogere gevoeligheid van de microfoon van de babyeenheid in en/ofplaats de babyeenheidDICTER bij de baby (op minimaal I meter afstand).
Deoudereenheid reageert te slen op anderechtergrondgeluiden.	Stel een lagere gevoeligheid van de microfoon van de babyeenheid in en/ofplaats de babyeenheidDICTER bij de baby (op minimaal I meter afstand).
Deverbinding valt af en toe weg, met als gevolg dat het geluid worden onderbroken.	U bent waarschijnlijk bijna buiten bereik. Probeer een andere plaats of verklein de afstand. Het duurt steeds ongeveer 30 seconden voor een neue verbinding is gelegd

Technische specificaties

Spanning	>- Netadapter, 230 V AC, 50 Hz (twee meegeleverd). Uitgangsspanning 9 V DC, 200 mAh.
Bereik	- Maximaal 200 meter buitenhuis. Dit bereik kan worden beperkt door omgevingsfactoren en storingen.
	Droge materialen Material- Verlies van dikte bereik
	Hout, pleisterwerk, gipsplaat, < 30 cm 0-10% glas (zonder metaal of kabels, geen lood)
	Baksteen, triplex < 30 cm 5-35%
	Gewapend beton < 30 cm 30-100%
	Metalen roosters, traliewerk < 1cm 90-100%
	Metalen roosters, traliewerk < 1 cm 100%
	Natte en vochtige materialen können het bereik met 100% verminderen.
Bedrijfstemperatuur	0 °C - 40 °C
Zendfrequencies	40,665 MHz, 40,680 MHz, 40,695 MHz

Milieu

Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.

Win inlichtingen in over de manier waarop elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij de verwijdering van oude producten de lokale wetgeving in acht en plaats deze producten niet bij het gewone huishoudelijke afval. Als u oude producten correct verwijdert, voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

Onderhoud

Maak de baby-eenheid schoon met een licht bevochtigde doek. Lever lege batterijen in als klein chemisch afval (KCA). Gebruik nooit oude en nieuwe of verschillende typen batterijen door elkaar. Verwijder de batterijen als u de babyfoon langere tijd niet gebruikt. Als u de batterijen in de eenheid laat zitten terwijl deze op netvoeding werkt, dient u ze elke zes maanden te controleren op lekkage.

Hebt u hulp nodig?

Online hulp: www.philips.com

Voor interactieve hulp, downloads en veelgestelde vragen

Klantenservice:

Heeft u vragen over de SCD464, neem dan contact op met onze helpdesk! U vindt het nummer in de losse garantiebijlage. Leest u deze gebruiksaanwijzing aandachtig door voordat u belt. De meeste problemen kunt u dan zelf oplossen.

Houd de volgende informatie bij de hand:

• Een beschrijving van het probleem en wanneer het zich voordoet
• Het typenummer op het etiket van uw product
• De aankoopdatum

A. Baby-eenheid

A-I Aan/uit-knop
