SCD464 - Monitores para bebés PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor para bebé
Marca	Philips
Modelo	SCD464
Alimentación de red	Adaptador de corriente 230 V~ 50 Hz, voltaje de salida 9 V CC, 200 mAh (dos adaptadores incluidos)
Alimentación por pilas (unidad bebé)	4 pilas AA 1,5 V (alcalinas recomendadas)
Alimentación por pilas (unidad padres)	3 pilas AAA 1,5 V (alcalinas recomendadas)
Alcance exterior	Hasta 200 metros (puede variar según los obstáculos)
Frecuencias de transmisión	40,665 MHz, 40,680 MHz, 40,695 MHz
Número de canales	16 canales seleccionables
Ajuste de la sensibilidad del micrófono	3 niveles: bajo, medio, alto
Indicadores visuales	Indicadores de volumen (5 LED) en la unidad padres, indicador de conexión, indicador de alimentación
Alarma de conexión	Sí, activable/desactivable
Vigilancia silenciosa	Sí, mediante indicadores luminosos
Fijación	Clip de cinturón desmontable para la unidad padres
Temperatura de funcionamiento	0 °C a 40 °C
Mantenimiento y limpieza	Limpiar con un paño húmedo
Instrucciones de seguridad	Mantener al menos a 1 metro del bebé, no colocar en la cuna, no cubrir, no usar cerca del agua
Pilas recomendadas	Philips alcalinas
Garantía	Ver folleto de garantía separado

Preguntas frecuentes - SCD464 PHILIPS

¿Cómo cambiar de canal en el monitor Philips SCD464?

Abra el compartimento de pilas de ambas unidades. Retire las pilas si las hay. Use un destornillador pequeño de punta plana para girar el selector de canal a la misma posición en ambas unidades (16 canales disponibles). Cierre los compartimentos.

¿Cómo ajustar la sensibilidad del micrófono de la unidad bebé?

Asegúrese de que la conexión entre las unidades esté establecida (indicador LINK verde fijo). Use el interruptor de sensibilidad (A-7) en la unidad bebé para elegir entre bajo, medio o alto. El indicador de alimentación de la unidad bebé se enciende en amarillo cuando se detecta un sonido.

¿Qué hacer si la unidad padres no emite ningún sonido?

Verifique que el volumen no esté apagado o demasiado bajo (gire el botón de volumen B-8). Asegúrese de que las unidades estén dentro del alcance y que los selectores de canal estén en la misma posición. Reemplace las pilas si es necesario.

¿Por qué el indicador de conexión (LINK) parpadea en rojo?

Esto indica una pérdida de conexión entre las unidades. Acérque la unidad padres a la unidad bebé. Verifique que los canales sean idénticos. Si la alarma de conexión está activada, sonará. Cambie a otro canal si persisten las interferencias.

¿Cómo activar o desactivar la alarma de conexión?

Abra el compartimento de pilas de la unidad padres (B-11). Coloque el interruptor (B-10) en ON para activar la alarma o en OFF para desactivarla. Cierre el compartimento.

¿Puedo usar el monitor sin pilas, solo con la red eléctrica?

Sí, ambas unidades pueden funcionar con la red eléctrica a través de sus adaptadores. Las pilas proporcionan alimentación de respaldo en caso de corte de energía.

¿Cuál es el alcance máximo del Philips SCD464?

El alcance puede alcanzar hasta 200 metros en exteriores, pero se reduce por obstáculos (paredes, techos): madera y yeso reducen poco, ladrillo reduce del 5 al 35 %, hormigón armado del 30 al 100 %, metal bloquea casi por completo.

¿Cómo limpiar el monitor para bebé?

Use un paño húmedo para limpiar las superficies. Nunca sumerja el aparato en agua. Respete el medio ambiente al desechar las pilas.

¿Qué hacer en caso de interferencias o mala recepción?

Aleje los teléfonos inalámbricos o móviles de la unidad bebé. Cambie de canal en ambas unidades (selectores A-8 y B-7). Acérquelas. Evite colocar la unidad padres cerca de una ventana.

¿Cómo fijar el clip de cinturón en la unidad padres?

Inserte el pequeño pasador en la parte posterior del clip en el refuerzo de la parte posterior de la unidad padres. Gire el clip hacia la izquierda hasta escuchar un clic. Para retirarlo, gire hacia la derecha y retírelo.

MANUAL DE USUARIO SCD464 PHILIPS

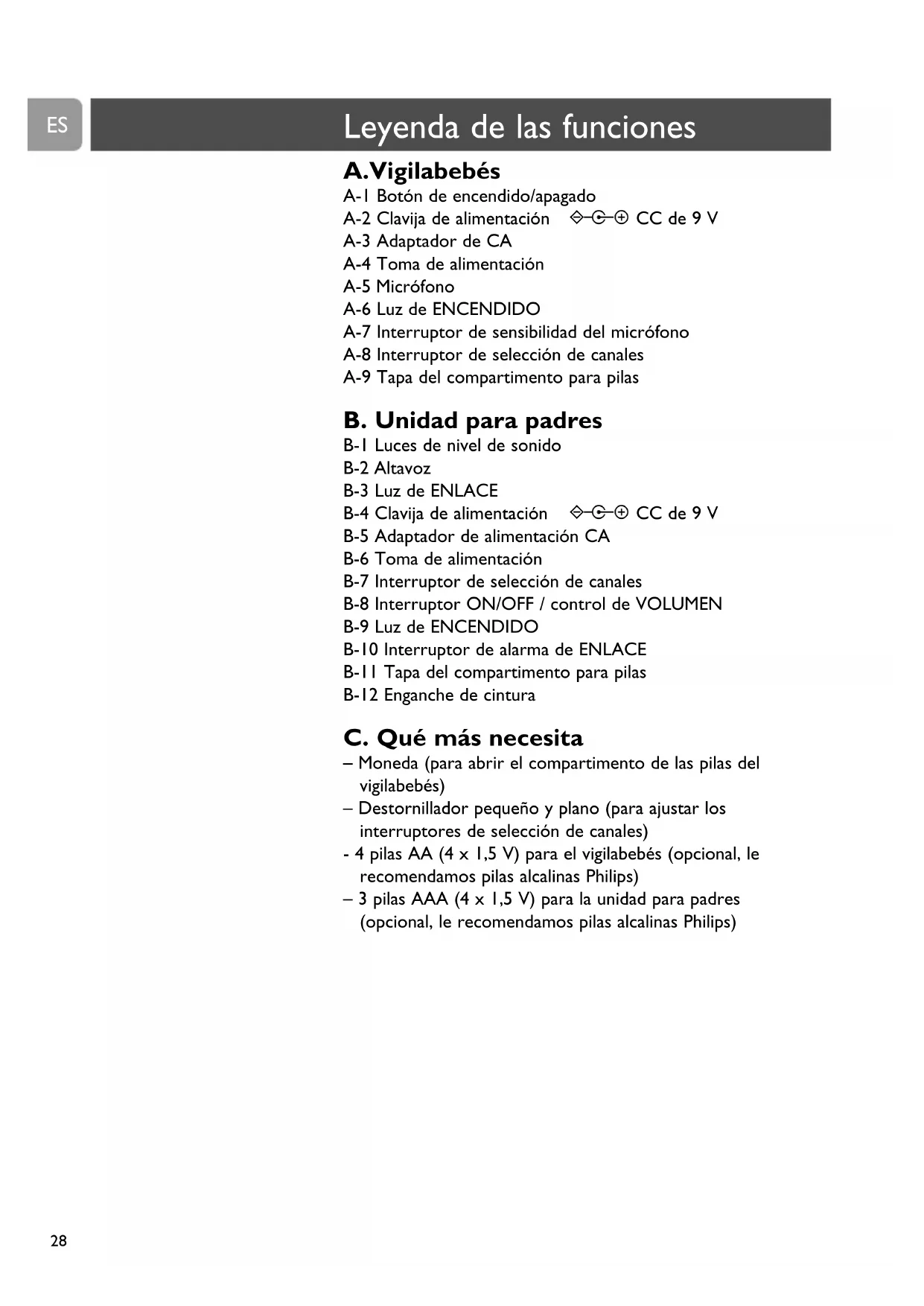

A-1 Botón de encendido/apagado A-2 Clavija de alimentación CC de 9 V A-3 Adaptador de CA A-4 Toma de alimentación A-5 Micrófono A-6 Luz de ENCENDIDO A-7 Interruptor de sensibilidad del micrófono A-8 Interruptor de selección de canales A-9 Tapa del compartimento para pilas

B. Unidad para padres

B-1 Luces de nivel de sonido B-2 Altavoz B-3 Luz de ENLACE B-4 Clavija de alimentación CC de 9 V B-5 Adaptador de alimentación CA B-6 Toma de alimentación B-7 Interruptor de selección de canales B-8 Interruptor ON/OFF / control de VOLUMEN B-9 Luz de ENCENDIDO B-10 Interruptor de alarma de ENLACE B-11 Tapa del compartimento para pilas B-12 Enganche de cintura

C. Qué más necesita

• Moneda (para abrir el compartimento de las pilas del vigilabebés)
• Destornillador pequeño y plano (para ajustar los interruptores de selección de canales)
• 4 pilas AA (4 x 1,5 V) para el vigilabebés (opcional, le recomendamos pilas alcalinas Philips)
• 3 pilas AAA (3 x 1,5 V) para la unidad para padres (opcional, le recomendamos pilas alcalinas Philips)

3 Ilustraciones

28 Leyenda de las funciones

28 Vigilabebés 28 Unidad para padres 28 Qué más necesita

29 Contenido

30 Bienvenido

30 Información acerca de la seguridad

31 Preparación del vigilabebés

31 Vigilabebés 31 Unidad para padres

32 Uso del vigilabebés

33 Otras unidades

33 Evitar interferencias 34 Ajustar la sensibilidad del micrófono 34 Control silencioso del bebé 35 Encender y apagar la alarma de ENLACE 35 Conectar/desconectar el enganche de cintura

36 Solución de problemas

38 Preguntas frecuentes

38 Especificaciones técnicas

39 Información importante

39 Protección del medio ambiente

39 Mantenimiento

39 Ayuda

Philips se dedica a fabricar productos cuidados y fiables para ofrecer a los padres la tranquilidad que necesitan. Con este vigilabebés, puede escuchar al bebé desde cualquier lugar en que se encuentre, tanto dentro como alrededor de la casa.

Con dieciséis opciones de canales diferentes, experimentará mínimas interferencias.

Cuidado de bebés Philips, cuidándolo juntos

Información acerca de la seguridad

Lea esta guía atentamente antes de usar el vigilabebés y guárdela para poder consultarla en el futuro. El vigilabebés está diseñado como una ayuda. No es un sustituto de la supervisión responsable y correcta por parte de los padres y no debe utilizarse como tal.

• Asegúrese de que el vigilabebés y el cable adaptador no estén al alcance del bebé (a un metro de distancia como mínimo).
• No coloque nunca el vigilabebés en la cama del bebé ni en su parque de juego.
• No lo cubra (con una toalla, manta, etc.).
• No utilice nunca el vigilabebés en zonas húmedas o cerca del agua.
• Compruebe si el voltaje indicado en la placa de especificaciones del adaptador (A-3, B-5) corresponde al voltaje de la red eléctrica local antes de conectarlo a la fuente de alimentación de CA.
• No exponga el aparato a condiciones de frío, calor o luz extremos, como la luz solar directa.
• Para prevenir el riesgo de electrocución, no abra el interior de la unidad para bebés ni la unidad para padres (excepto la tapa del compartimento para pilas).
• Las antenas de ambas unidades son fijas, no intente extenderlas.

Preparación del vigilabebés

ES

Vigilabebés

La unidad para bebés funciona con red eléctrica o con pilas. Cuando las pilas están instaladas, dispone de una pila de respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

1. Conecte el cable del adaptador a la clavija de alimentación (CC de 9 V - A-2) del vigilabebés. 2. Conecte el adaptador de alimentación de CA (A-3) a una toma de corriente en la pared. → El vigilabebés ya está preparado para su uso con la red eléctrica.

Utilización con pilas

Con una moneda, extraiga la tapa del compartimento para pilas (A-9) del vigilabebés. Introduzca cuatro pilas AA de 1,5 V, teniendo en cuenta la configuración de + y - bajo del compartimento para pilas (las pilas no vienen incluidas, y recomendamos pilas alcalinas Philips). Con una moneda, cierre la tapa del compartimento para pilas (A-9). El vigilabebés ya está preparado para su uso con las pilas.

Unidad para padres

La unidad para padres funciona con red eléctrica o con pilas. Cuando las pilas están instaladas, dispone de una pila de respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

Conecte el cable del adaptador a la clavija de alimentación (CC de 9 V) de la unidad para padres. Conecte el adaptador de alimentación CA (B-5) a una toma de corriente en la pared. La unidad para padres ya está preparada para su uso con la red eléctrica.

Preparación del vigilabebés

Utilización con pilas

Deslizando la tapa hacia abajo, extraiga la tapa del compartimento para pilas (B-11) de la unidad para padres.

Introduzca tres pilas AAA de 1,5 V, teniendo en cuenta la configuración de + y - bajo del compartimento para pilas (las pilas no vienen incluidas, y recomendamos pilas alcalinas Philips).

Deslice la tapa del compartimento para pilas (B-11) en su sitio hasta que quede bien encajada.

La unidad para padres ya está preparada para su uso con las pilas.

Uso del vigilabebés

Coloque las unidades en la misma habitación para probar la conexión. Asegúrese de que el vigilabebés está al menos a 1 metro de distancia de la unidad para padres.

Pulse el botón ON/OFF (A-1) para encender el vigilabebés. La luz de ENCENDIDO (A-6) se enciende en verde.

3 Encienda la unidad para padres con los interruptores ON/OFF (B-8) y ajuste el volumen al nivel que desee mediante el control de VOLUMEN (B-8).

La luz de ENCENDIDO (B-9) se ilumina en verde.

Cuando la conexión se ha establecido entre las unidades, la luz de ENLACE (B-3) en la unidad para padres se enciende en verde.

4 Coloque el vigilabebés al menos a 1 metro de distancia del bebé.

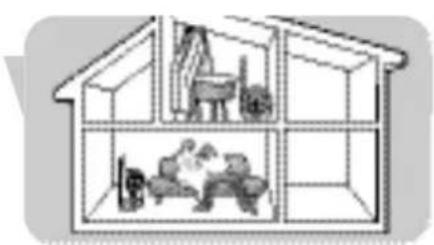

5 Sitúe la unidad para padres en el lugar que desee dentro del rango de funcionamiento del vigilabebés, pero al menos a 1 metro de distancia. Para obtener más información sobre el rango de funcionamiento, consulte "Especificaciones".

→ ¡Ahora ya puede vigilar al bebé!

Otras unidades

Evitar interferencias (selección de canales)

Asegúrese siempre de que los interruptores de selección de CANALES (A-8, B-7) en los compartimientos para pilas (A-9, B-11) se encuentren en la misma posición en todas las unidades. Con los interruptores de selección de CANALES (A-8, B-7), puede seleccionar dieciséis posiciones de canales distintas. Si experimenta alguna interferencia con otros vigilabebés, dispositivos de radio, etc., seleccione otro canal.

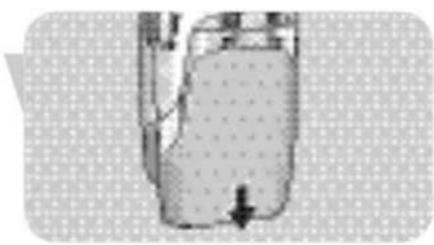

1 Abra las tapas del compartimento para pilas (A-9, B-11) de ambas unidades.

• Unidad para padres: deslice la tapa hacia abajo.

Vigilabebés: utilice una moneda.

2 Si el vigilabebés y la unidad para padres están funcionando con pilas, extraiga las pilas de ambas unidades.

Otras unidades

3 Utilice un destornillador (plano) para hacer girar el círculo interior de los interruptores de selección de canales (A-8, B-7) a la posición deseada. Asegúrese de que ambas unidades se encuentran en el mismo canal.

Si no se ha producido ninguna interferencia al probar la conexión, cierre las tapas de los compartimentos para pilas (A-9, B-11). Si se han producido interferencias, pruebe a cambiar de canal.

4 Cierre los compartimentos para pilas.

Ajustar la sensibilidad del micrófono

Con el interruptor de sensibilidad del micrófono (A-7) en el vigilabebés, puede ajustar los sonidos que proceden del vigilabebés al nivel deseado: bajo, medio o alto. Cuando se encuentra en el nivel máximo, el vigilabebés recibe todos los sonidos. Si no se recoge sonido, el vigilabebés no recibirá sonidos, puesto que la transmisión continua está prohibida por ley. Solo puede cambiar la sensibilidad del micrófono si la conexión entre el vigilabebés y la unidad para padres está establecida (cuando la luz de ENLACE (B-3) de la unidad para padres está encendida constantemente en verde).

• Utilice el interruptor de sensibilidad del micrófono (A-7) para ajustar la sensibilidad del micrófono en el vigilabebés al nivel deseado. Puede utilizar su propia voz como referencia de sonido.

La luz de ENCENDIDO (A-6) en el vigilabebés se enciende en amarillo cuando se recibe un sonido.

Control silencioso del bebé

• Utilice el interruptor ON/OFF / controles de VOLUMEN (B-8) en la unidad para padres para ajustar el volumen al nivel más bajo.

No desactive completamente la unidad para padres.

Las luces de nivel del sonido (B-1) en la unidad para padres alertan visualmente de los sonidos del bebé. Cuantos más sonidos emita el bebé, más luces se iluminarán.

Cuando no se detecta ningún sonido, las luces del nivel de sonido (B-1) estarán apagadas.

Encender y apagar la alarma de ENLACE

Puede encender la alarma de ENLACE en la unidad para padres. La alarma de ENLACE emitirá un sonido cuando se pierda la conexión entre las unidades.

Deslizando la tapa hacia abajo, abra el compartimento para pilas (B-11) de la unidad para padres. 2 Establezca el interruptor (B-10) del compartimento (B-11) en la posición ON ( 3 Deslice la tapa del compartimento para pilas (B-11) en su sitio hasta que quede bien encajada. - Para apagar la alarma, establezca el interruptor (B-10) en la posición OFF (

Conectar/desconectar el enganche de cintura

Si está en buen estado, con pilas, puede llevar la unidad para padres por toda la casa, con lo que consigue una libertad de movimientos, mientras continúa vigilando a su bebé.

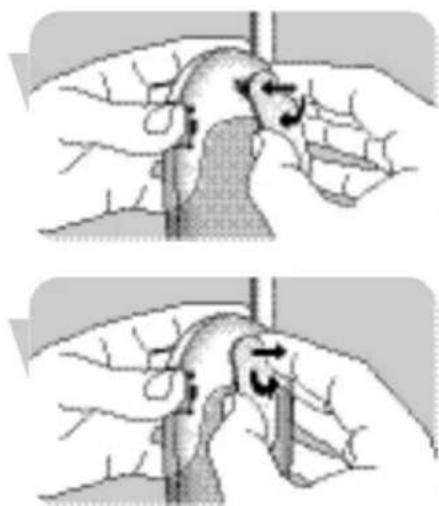

Fijar el enganche de cintura

• Inserte el eje situado en la parte posterior del enganche de cintura en la ranura de la parte posterior de la unidad para padres. Gire el enganche de cintura a la izquierda hasta que quede bien encajado.

Soltar el enganche de cintura

Gire el enganche de cintura a la derecha (GIRAR ►) y desengánchelo.

Problema Posible causa Solución

No se escucha ningún El volumen está apagado o es Gire hacia abajo los controles de sonido en la unidad para demasiado bajo. VOLUMEN (B-8) en la unidad para padres. padres.

Las unidades están fuera Acerque la unidad para padres al de rango. vigilabebés.

No hay conexión La unidad para padres está Acerque la unidad para padres entre las unidades. fuera de rango respecto al vigilabebés. a la señal transmitida.

Las unidades están ajustadas Ajuste los interruptores de canales. selección de canales (A-8, B-7) a la misma posición en ambas unidades.

Interferencia o mala recepción.

Móvil o teléfono inalámbrico muy cerca del vigilabebés.

Aleje el teléfono del vigilabebés.

Interferencia de otros vigilabebés en el vecindario.

Cambie ambas unidades a otro canal usando el interruptor de selección de canales (A-8, B-7).

El nivel de energía de las pilas es bajo.

Cambie las pilas.

La señal transmitida está fuera de rango, por ejemplo, hay demasiadas paredes o techos entre el vigilabebés y la unidad para padres.

Acerque la unidad para padres al vigilabebés.

La unidad para padres está demasiado cerca de una ventana. Aleje la unidad para padres de la ventana y transmite señales de interferencia de otros aparatos.

Problema Posible causa Solución

Luz de ENCENDIDO La unidad no está encendida. Pulse el botón de encendido/ (A-6, B-9) no está apagado (A-1) o establezca el interruptor ON/OFF (B-8) en ON.

(A-3, B-5) no conectado alimentación CA (A-3, B-5)

a la clavija de alimentación a la clavija de alimentación

- + CC de 9 V (A-2, B-4). CC de 9 V (A-2, B-4).

Adaptador de alimentación CA Conecte el adaptador de

(A-3, B-5), no conectado a la alimentación de CA (A-3 B-5) a red. una toma de corriente.

Las pilas están gastadas. Cambie las pilas.

Luz de ENCENDIDO Las pilas están gastadas. (A-6, B-9) parpadea.

Cambie las pilas.

Pitido intenso.	Las unidades está demasiado~-―cerca entre sí.	Separe la unidad para padres del vigilabebés (al menos l metro).
	Volumen demasiado alto.	Gire el control de VOLUMEN(B-8)~-―hacia arriba.
Si recibe la~-―señal de vigilabebés.	Los dos sistemas están~funcionando en la~-―mía~frecuencia.	Cambio los canales (A-8, B-7).Asegúrese de que ambas unidades se encontrartran en la~-―mía~posición.
Luz de ENLACE (B-3)parpadean en rojo /la alarma de ENLACEemite un sonido.	Las unidades está~-―fuera~de rango.	Acerque las unidades.
	Interferencia de~/as~vigilabebés.	Cambio a otro canal~-―(A-8, B-7).
	Interferencia de~/a~fuente de FM.	Elimine~/as~fuentes de FM.
Pregunta	Respuesta
Launidad para padres recciona muy lentamente o muy tarde al llanto al bebé.	Establezca la sensibilitad del micrófono en el vigilabebés en un nivel superior o bien acerque el vigilabebés al bebés (mantenga una distancia minima de 1 metro).
Launidad para padres recciona muy rápido ante otros sonidos ambientales.	Establezca la sensibilitad del micrófono en el vigilabebés en un nivel inferior o bien acerque el vigilabebés al bebés (mantenga una distancia minima de 1 metro).
El enlace se pierde de vez en cuando, hay interrupciones de sonido, etc.	Probably estara alcancando el limite máximo del rango efectivo. Pruebe otherubicación o reduzca ligeramente la distancia. Tenga en cuenta de que se tardan 30segundos antes de establisher un nuevo enlace.

Especificaciones sociales

Fuente de alimentación	- Adaptador de CA de 230 V a 50 Hz (se incluyen dos).Salida de voltaje CC de 9 V, 200 mAh.
Rango de funcionajo	- Hasta 200 metros al aire libre.Dependiendo del entorno y de otros factores molestos, este rango pueda ser limitado.
	Materiales secs Grosor del P Erdida de material rango
	Madera, yeso, cartón de de < 30 cm / 12" 0-10%yeso, cristal (sin metal ni alambre, sin plomo)
	Ladrillo, contrachapado < 30 cm / 12" 5-35%
	hormigón reforzado < 30cm / 12" 30-100%
	Rejillas de metal, barras < 1cm / 0,4" 90-100%
	Hojas de metal, aluminio < 1 cm / 0,4" 100%
	En el caso de los materiales húmedos, la reducción possibleURT al 100%.
Temperatura de funcionajo	0 °C - 40 °C
Frecuencias de transmisión	40,665 MHz, 40,680 MHz, 40,695 MHz

Protección del medio ambiente

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de ruedas tachado se muestra en un producto, indica que este cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida selectiva local de productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos antiguos con los desechos domésticos. El desecho correcto del producto antiguo ayudará a evitar consecuencias negativas para el medio ambiente y la salud humana.

Mantenimiento

Limpie el vigilabebés con un paño húmedo. - Deshágase de las pilas usadas de un modo adecuado para el medio ambiente. - No mezcle pilas viejas con nuevas ni de distinto tipo. - Extraiga las pilas si el vigilabebés no se va a utilizar durante un largo periodo de tiempo. - Si las pilas se dejan en la unidad cuando está enchufada a la red eléctrica, compruebe si hay pérdidas cada cierto tiempo.

Ayuda

Ayuda en línea: www.philips.com

Si desea ayuda, descargas y preguntas más frecuentes

Línea de contacto:

Si desea hacer una pregunta sobre el SCD464, póngase en contacto con nuestra línea de ayuda para que le asista.

Encontrará el número en el folleto de garantía separado.

Antes de llamar, lea este manual cuidadosamente.

Podrá resolver la mayoría de sus problemas.

Se le pedirá:

• Una descripción del problema y cuándo ha tenido lugar.
• El número de tipo situado en la etiqueta del producto.
• La fecha de compra.

A. Unidad del bebé

79 Preparar el monitor para bebés

80 Utilizar el monitor para bebés

81 Otras funciones

Preparar el monitor para bebés

Utilizar el monitor para bebés

Utilizar el monitor para bebés

PR

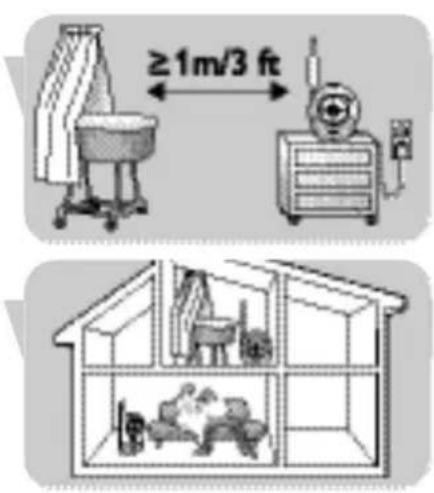

4 Coloque la unidad del bebé al menos a 1 metro/3 pies de distancia del bebé.

Ruido captado alto. Las unidades están demasiado próximas.

Volumen demasiado alto.

Interferencia de fuentes de FM.

Retire las fuentes de FM.

Antes de telegrafiar, por favor, lea este manual con atención.
