Tuotetyyppi	Vauvamonitori
Tuotemerkki	Philips
Malli	SCD464
Verkkovirtalähde	Verkkosovitin 230 V~ 50 Hz, lähtöjännite 9 V DC, 200 mAh (kaksi sovitinta mukana)
Paristokäyttö (vauvalähetin)	4 x AA 1,5 V (alkali paristot suositeltuja)
Paristokäyttö (vanhempien yksikkö)	3 x AAA 1,5 V (alkali paristot suositeltuja)
Kantama ulkona	Jopa 200 metriä (voi vaihdella esteiden mukaan)
Lähetystaajuudet	40,665 MHz, 40,680 MHz, 40,695 MHz
Kanavien määrä	16 valittavaa kanavaa
Mikrofonin herkkyysasetus	3 tasoa: matala, keskitaso, korkea
Visuaaliset ilmaisimet	Äänenvoimakkuuden merkkivalot (5 lediä) vanhempien yksikössä, yhteysmerkkivalo, virtamerkkivalo
Yhteyshälytin	Kyllä, otettavissa käyttöön/pois käytöstä
Hiljainen valvonta	Kyllä, merkkivalojen avulla
Kiinnitys	Irrotettava vyöpidike vanhempien yksikköön
Käyttölämpötila	0 °C - 40 °C
Huolto ja puhdistus	Puhdista kostealla liinalla
Turvaohjeet	Pidä vähintään 1 metrin päässä vauvasta, älä aseta sänkyyn, älä peitä, älä käytä veden lähellä
Suositellut paristot	Philips alkali paristot
Takuu	Katso erillinen takuuvihko

Usein kysytyt kysymykset - SCD464 PHILIPS

Kuinka vaihdan kanavaa Philips SCD464 -monitorissa?

Avaa molempien yksiköiden paristolokerot. Poista paristot, jos ne ovat paikallaan. Käytä pientä litteäpäistä ruuvimeisseliä kääntääksesi kanavavalitsimen samaan asentoon molemmissa yksiköissä (16 kanavaa saatavana). Sulje lokerot.

Kuinka säädän vauvalähettimen mikrofonin herkkyyttä?

Varmista, että yhteys yksiköiden välillä on muodostettu (LINK-merkkivalo palaa vihreänä). Käytä herkkyyskytkintä (A-7) vauvalähettimessä valitaksesi matala, keskitaso tai korkea. Vauvalähettimen virtamerkkivalo syttyy keltaisena, kun ääni havaitaan.

Mitä teen, jos vanhempien yksikkö ei tuota ääntä?

Tarkista, että äänenvoimakkuus ei ole mykistetty tai liian matala (käännä äänenvoimakkuussäädintä B-8). Varmista, että yksiköt ovat toistensa kantamalla ja kanavavalitsimet ovat samassa asennossa. Vaihda paristot tarvittaessa.

Miksi yhteysmerkkivalo (LINK) vilkkuu punaisena?

Se osoittaa yhteyden katkeamista yksiköiden välillä. Siirrä vanhempien yksikkö lähemmäs vauvalähetintä. Tarkista, että kanavat ovat samat. Jos yhteyshälytin on päällä, se soi. Vaihda toiselle kanavalle, jos häiriöitä esiintyy.

Kuinka otan yhteyshälyttimen käyttöön tai pois käytöstä?

Avaa vanhempien yksikön paristolokero (B-11). Aseta kytkin (B-10) asentoon ON ottaaksesi hälyttimen käyttöön tai OFF poistaaksesi sen käytöstä. Sulje lokero.

Voinko käyttää monitoria ilman paristoja, pelkällä verkkovirralla?

Kyllä, molemmat yksiköt voivat toimia verkkovirralla sovittimien avulla. Paristot mahdollistavat varavirran sähkökatkoksen sattuessa.

Mikä on Philips SCD464 -monitorin maksimikantama?

Kantama voi olla jopa 200 metriä ulkona, mutta se heikkenee esteiden (seinät, katot) vaikutuksesta: puu ja kipsi heikentävät vähän, tiili 5–35 %, teräsbetoni 30–100 %, metalli estää lähes kokonaan.

Kuinka puhdistan vauvamonitorin?

Käytä kosteaa liinaa pintojen puhdistukseen. Älä koskaan upota laitetta veteen. Huolehdi ympäristöstä hävittäessäsi paristoja.

Mitä teen häiriöiden tai huonon vastaanoton sattuessa?

Siirrä langattomat puhelimet tai matkapuhelimet pois vauvalähettimen läheltä. Vaihda kanavaa molemmissa yksiköissä (valitsimet A-8 ja B-7). Siirrä yksiköitä lähemmäs toisiaan. Vältä sijoittamasta vanhempien yksikköä ikkunan lähelle.

Kuinka kiinnitän vyöpidikkeen vanhempien yksikköön?

Työnnä pidikkeen takana oleva pieni tappi vanhempien yksikön takana olevaan vahvistukseen. Käännä pidikettä vasemmalle, kunnes kuulet napsahduksen. Irrota kääntämällä oikealle ja vetämällä.

KÄYTTÖOHJE SCD464 PHILIPS

A-1 Virtapainike A-2 DC 9V -virtaliitäntä A-3 Verkkolaite A-4 Virtaliitin A-5 Mikrofoni A-6 Virtamerkkivalo A-7 Mikrofonin herkkyyskytkin A-8 Kanavanvalintakytkin A-9 Paristolokeron kansi

B. Vanhempien yksikkö

B-1 Äänentason merkkivalot B-2 Kaiutin B-3 LINK-merkkivalo B-4 DC 9V -virtaliitäntä B-5 Verkkolaite B-6 Virtaliitin B-7 Kanavanvalintakytkin B-8 Virtakytkin / Äänenvoimakkuussäädin B-9 POWER-merkkivalo B-10 LINK-hälytyskytkin B-11 Paristolokeron kansi B-12 Vyökiinnike

C. Muut tarvittavat välineet

• Kolikko (lapsen yksikön paristolokeron avaamista varten).
• Pieni talttakärkinen ruuvitaltta (kanavanvalintakytkinten asettamista varten).
• Neljä 1,5 V AA -paristoa lapsen yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä).
• Kolme 1,5 V AAA -paristoa vanhempien yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä).

3 Kuvat

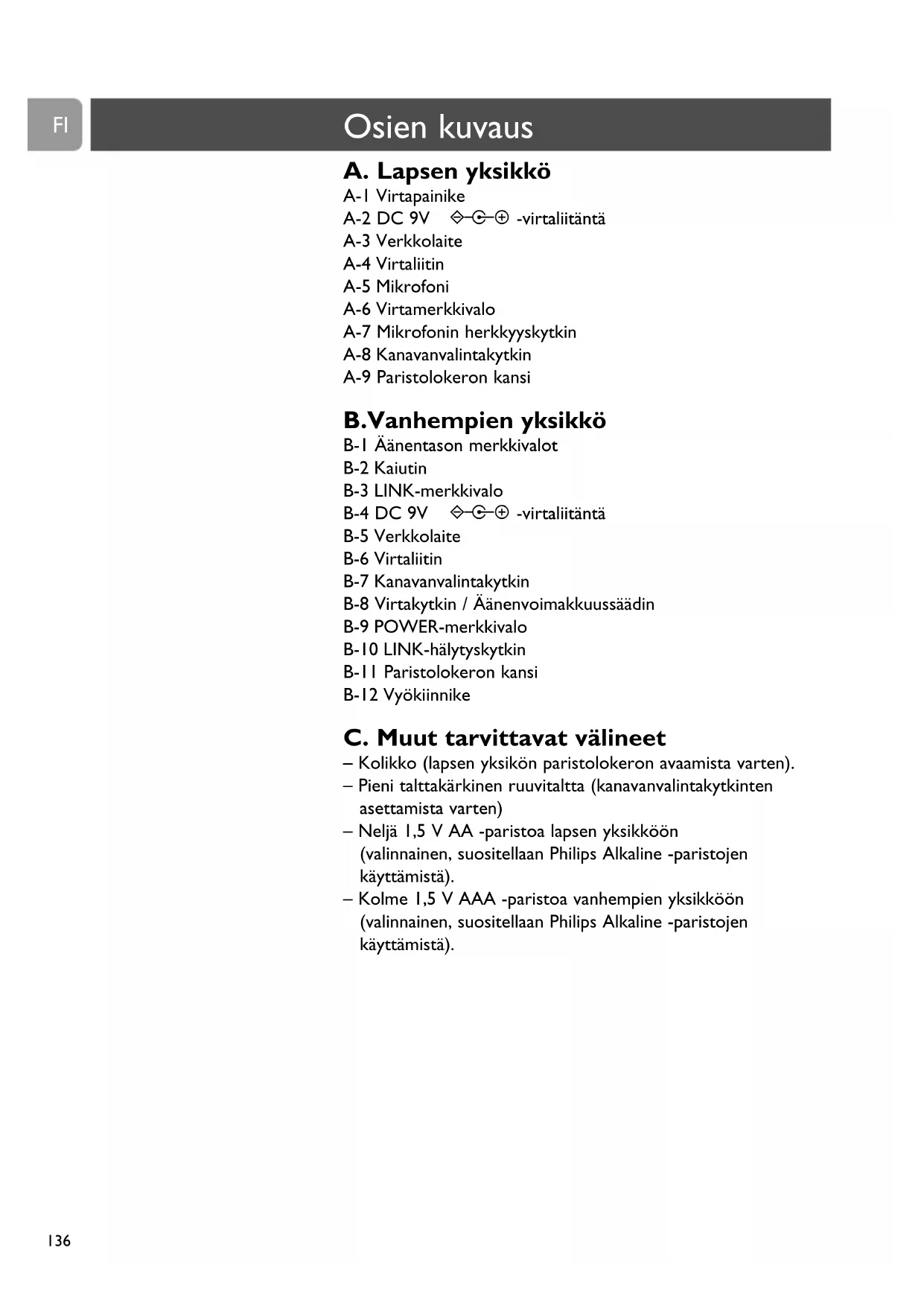

136 Osien kuvaus

136 Lapsen yksikkö 136 Vanhempien yksikkö 136 Muut tarvittavat välineet

137 Sisällys

138 Tervetuloa

138 Turvallisuustietoja

139 Itkuhälyttimen asettaminen käyttökuntoon

139 Lapsen yksikkö 139 Vanhempien yksikkö

140 Itkuhälyttimen käyttäminen

141 Muut ominaisuudet

141 Häiriöiden välttäminen 142 Mikrofonin herkkyyden säätäminen 142 Lapsen valvominen käyttämällä pientä äänenvoimakkuutta. 143 LINK-hälytyksen kytkeminen päälle ja pois päältä 143 Vyökiinnikkeen kiinnittäminen/irrottaminen

144 Vianmääritys

146 Kysymyksiä ja vastauksia

146 Tekniset tiedot

147 Tärkeä huomautus

147 Ympäristönsuojelutietoja 147 Hoito ja huolto

147 Tarvitsetko apua?

Philips on omistautunut valmistamaan luotettavia lastenhoitotuotteita, joita äidit ja isät oikeasti tarvitsevat. Tämän itkuhälyttimen avulla voit kuunnella lapsesi ääniä kodin mistä tahansa osasta. 16 eri kanavavaihtoehdon ansiosta häiriöt voidaan välttää tehokkaasti.

Philips Baby Care, autamme huolehtimaan lapsista

Turvallisuustietoja

Lue tämä käyttöopas huolellisesti, ennen kuin alat käyttää itkuhälytintä. Säilytä käyttöopas huolellisesti myöhempää tarvetta varten. Tämä itkuhälytin on tarkoitettu vain apuvälineeksi. Se ei korvaa aikuisen vastuullista ja kunnollista valvontaa, eikä sitä saa käyttää tällaiseen tarkoitukseen.

• Varmista, että lapsen yksikkö ja verkkolaitteen kaapeli eivät koskaan ole lapsen ulottuvilla, vaan vähintään metrin päässä lapsesta.
• Älä koskaan aseta lapsen yksikköä lapsen sänkyyn tai leikkikehään.
• Älä koskaan peitä itkuhälytintä (pyyhkeellä, huovalla tms.).
• Älä koskaan käytä itkuhälytintä kosteissa tiloissa tai veden läheisyydessä.
• Tarkista ennen verkkolaitteen kytkemistä pistorasiaan, että verkkolaitteisiin (A-3, B-5) merkitty verkkojännite vastaa paikallista verkkojännitettä.
• Älä säilytä itkuhälytintä äärimmäisen kylmässä tai kuumassa paikassa tai kirkkaassa valossa (esimerkiksi suorassa auringonpaisteessa).
• Älä koskaan avaa lapsen tai vanhempien yksikön koteloa (lukuun ottamatta paristolokeron kantta).
• Molemmissa yksiköissä on kiinteät antennit. Älä yritä vetää niitä ulos.

Itkuhälyttimen asettaminen käyttökuntoon

FI

Lapsen yksikkö

Lapsen yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja.

Kun laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana.

Käyttäminen verkkovirralla

1 Kytke verkkolaite lapsen yksikön virtaliitäntään (DC 9V ♦ -A-2). 2 Kytke verkkolaite (A-3) pistorasiaan. → Lapsen yksikkö on nyt valmis käytettäväksi verkkovirralla.

Käyttäminen paristoilla

Irrota lapsen yksikön paristolokeron kansi (A-9) käyttämällä kolikkoa. 2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline -paristojen käyttämistä). 3 Sulje paristolokeron kansi (A-9) kolikolla. → Lapsen yksikkö on nyt valmis käytettäväksi paristoilla.

Vanhempien yksikkö

Vanhempien yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja. Kun laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana.

Käyttäminen verkkovirralla

1 Kytke verkkolaite vanhempien yksikön virtaliitäntään (DC 9 V-0-0-B-4). 2 Kytke verkkolaite (B-5) pistorasiaan. → Vanhempien yksikkö on nyt valmis käytettäväksi verkkovirralla.

Itkuhälyttimen asettaminen käyttökuntoon

Käyttäminen paristoilla

1 Irrota vanhempien yksikön paristolokeron kansi (B-11) liu'uttamalla sitä alaspäin.

2 Aseta kolme 1,5 V AAA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline -paristojen käyttämistä).

3 Liu'uta paristolokeron kansi (B-11) takaisin paikalleen niin, että se naksahtaa kiinni.

→ Vanhempien yksikkö on nyt valmis käytettäväksi paristoilla.

Itkuhälyttimen käyttäminen

1 Testaa yhteys asettamalla molemmat yksiköt samaan huoneeseen. Varmista, että lapsen yksikkö on vähintään 1 metrin päässä vanhempien yksiköstä.

2 Kytke lapsen yksikkö päälle painamalla virtakytkintä (A-1). > Virtamerkkivalo (A-6) palaa vihreänä.

3 Kytke vanhempien yksikkö päälle virtakytkimestä (B-9) ja säädä sitten äänenvoimakkuus sopivaksi äänenvoimakkuussäätimellä (B-9).

Virtamerkkivalo (B-9) palaa vihreänä.

Kun laitteiden välinen yhteys on muodostettu, vanhempien yksikön LINK-merkkivalo (B-3) palaa vihreänä.

Itkuhälyttimen käyttäminen

4 Sijoita lapsen yksikkö vähintään 1 metrin päähän lapsesta.

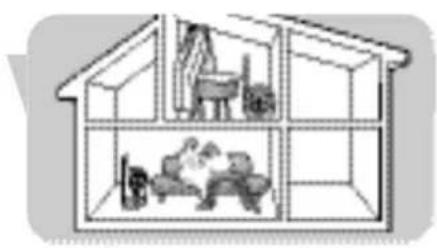

5 Sijoita vanhempien yksikkö haluamiisi paikkoihin samaan huoneeseen lapsen yksikön kanssa, mutta vähintään 1 metrin päähän lapsen yksiköstä. Lisätietoja toiminta-alueesta on kohdassa Tekniset tiedot.

→ Nyt voit valvoa lastasi!

Muut ominaisuudet

Häiriöiden välttäminen (kanavan valitseminen)

Varmista aina, että kaikkien yksikköjen kanavanvalintakytkimet (A-8, B-7), jotka sijaitsevat paristolokeroissa (A-9, B-11), ovat samassa asennossa. Kanavanvalintakytkimillä (A-8, B-7) voidaan valita 16 eri kanavaa. Vaihda kanavaa, jos havaitset muiden itkuhälyttimien, radiolaitteiden tms. aiheuttamia häiriöitä.

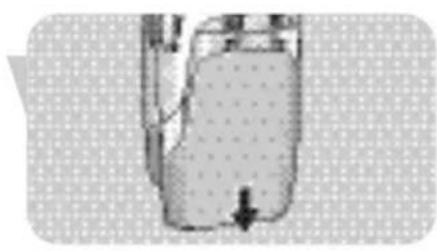

1 Avaa molempien yksikköjen akkulokeron kannet (A-9, B-11).

• Vanhempien yksikkö: Liu'uta kansi alas.

Lapsen yksikkö: Käytä kolikkoa.

2 Jos laitteita käytetään paristoilla, poista paristot molemmista yksiköistä.

FI

Muut ominaisuudet

3 Kierrä pienellä talttakärkisellä ruuvitaltalla kanavanvalintakytkinten (A-8, B-7) sisempi kehä haluamaasi asentoon. Varmista, että asetat molempiin yksikköihin saman kanavan.

Jos et havaitse häiriöitä testatessasi yhteyttä, sulje paristolokeron kannet (A-9, B-11). Jos havaitset häiriöitä, kokeile jotain muuta kanavaa.

4 Sulje paristolokerot.

Mikrofonin herkkyyden säätäminen

Lapsen yksikön mikrofonin herkkyyskytkimellä (A-7) voidaan säätää lapsen yksikön lähettämän äänen tasoa valitsemalla jokin kolmesta asetuksesta. Kun käytössä on suurin asetus, lapsen yksikkö sieppaa kaikki äänet. Jos ääntä ei havaita, lapsen yksikkö ei lähetä, koska lainsäädäntö kieltää jatkuvan lähettämisen. Voit muuttaa mikrofonin herkkyyttä vain silloin, kun lapsen yksikön ja vanhempien yksikön välille on muodostettu yhteys (vanhempien yksikön LINK-merkkivalo (B-3) palaa vihreänä).

• Säädä lapsen yksikön mikrofonin herkkyys haluamallesi tasolle käyttämällä mikrofonin herkkyyskytkintä (A-7). Voit kokeilla herkkyysasetusta käyttämällä apuna omaa ääntäsi.

Lapsen yksikön virtamerkkivalo (A-6) palaa keltaisena yksikön siepatessa ääntä.

Lapsen valvominen käyttämällä pientä äänenvoimakkuutta

• Säädä äänenvoimakkuus mahdollisimman pieneksi käyttämällä vanhempien yksikön virtakytkin/äänenvoimakkuussäädintä (B-8). Älä kytke vanhempien yksikköä kokonaan pois päältä.

Vanhempien yksikön äänentason merkkivalot (B-1) ilmaisevat visuaalisesti lapsen ääntelevän. Mitä voimakkaammin lapsi ääntelee, sitä useampi merkkivalo palaa.

Kun ääntä ei tunnisteta, mikään äänentason merkkivaloista (B-1) ei pala.

LINK-hälytyksen kytkeminen päälle ja pois päältä

Vanhempien yksikössä voi kytkeä päälle LINK-hälytyksen. LINK-hälytys antaa äänimerkin yksikköjen välisen yhteyden katketessa.

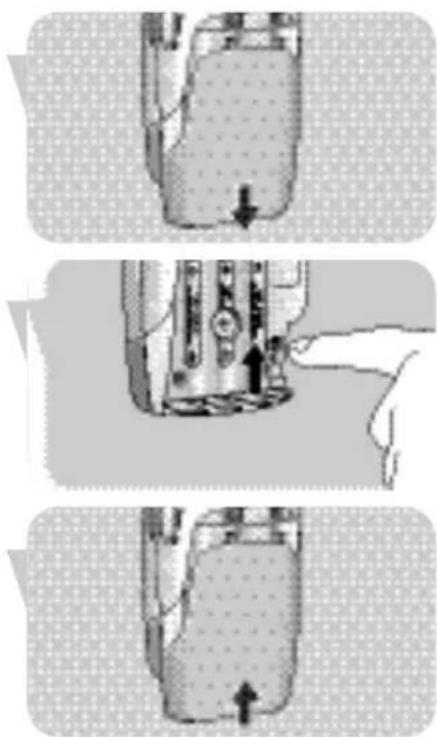

Avaa vanhempien yksikön paristolokero (B-1) liu'uttamalla kansi alas. 2 Aseta lokerossa oleva kytkin (B-10) ON-asentoon. 3 Liu'uta paristolokeron kansi (B-11) takaisin paikalleen niin, että se naksahtaa kiinni. Voit poistaa hälytyksen käytöstä asettamalla kytkimen (B-10) OFF-asentoon.

Vyökiinnikkeen kiinnittäminen/irrottaminen

Kun vanhempien yksikköä käytetään paristoilla, sitä voi kantaa helposti mukanasi liikuttaessa kotona.

Vyökiinnikkeen kiinnittäminen

• Aseta vyökiinnikkeen takana oleva pieni tappi vanhempien yksikön takana olevaan koloon. Kierrä vyökiinnikettä vasemmalle, kunnes se naksahtaa paikalleen.

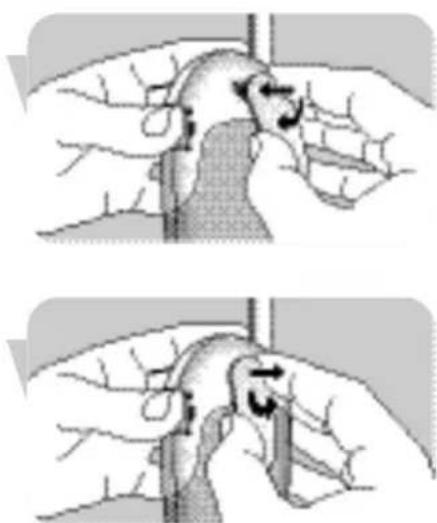

Vyökiinnikkeen irrottaminen

Kierrä vyökiinnikettä oikealle (TURN) ja irrota se.

Ongelma Mahdollinen syy Ratkaisuehdotus

Vanhempien yksiköstä ei kuulu ääntä tai ääni on liian pieni. Äänenvoimakkuus on pois päältä. Kierrä vanhempien yksikön äänenvoimakkuussäädintä (B-8) alaspäin.

Yksiköt ovat toiminta-alueen ulkopuolella. Siirrä vanhempien yksikkö lähemmäksi lapsen yksikköä.

Ei yhteyttä laitteiden välillä. Vanhempien yksikkö on signaalin kantaman ulkopuolella. Siirrä vanhempien yksikkö lähemmäksi lapsen yksikköä.

Ei yhteyttä laitteiden välillä. Siirrä vanhempien yksikkö lähemmäksi lasta signaalin kantaman parantamiseksi.

Häiriöitä tai huonokuuluvuus.

Yksiköt on asetettu eri kanaville. Aseta kanavanvalintakytkimet (A-8, B-7) samaan asentoon molemmissa laitteissa.

Häiriöitä tai huonokuuluvuus.

Matkapuhelin tai langaton puhelin liian lähellä lapsen yksikköä.

Siirrä puhelimet kauemmaksi lapsen yksiköstä.

Häiriöitä muista lähistöllä olevista itkuhälyttimistä.

Kytke molemmat yksiköt muulle kanavalle käyttämällä kanavanvalintakytkintä (A-8, B-7).

Paristojen varaus vähissä.

Vaihda paristot.

Lähetyssignaali on kantaman ulkopuolella: esimerkiksi vanhempien yksikön välissä voi olla liian monta seinää ja/tai välikattoa.

Siirrä vanhempien yksikkö lähemmäksi lapsen yksikköä.

Vanhempien yksikkö on liian lähellä ikkunaa ja sieppaa häiriösignaaleja muista laitteista.

Siirrä vanhempien yksikkö kauemmaksi ikkunasta.

Ongelma Mahdollinen syy Ratkaisuehdotus

Virtamerkkivalo (A-6, B-9) Laite ei ole päällä. Paina virtapainiketta (A-1) tai ei pala. Aseta virtakytkin (B-8) ON-

asentoon.

Verkkolaitetta (A-3, B-5) ei Kytke verkkolaite (A-3, B-5) DC ole kytketty DC 9V ♦ - + 9V ♦ - + -liitäntään (A-2, B-4). -liitäntään (A-2, B-4).

Verkkolaitetta (A-3, B-5) ei ole Kytke verkkolaite (A-3, B-5) kytketty pistorasiaan pistorasiaan.

Paristot ovat tyhjät. Vaihda paristot.

Virtamerkkivalo (A-6, B-9) vilkkuu.	Paristojen varaus on lopussa.	Vaihda paristot.
Korkeaa hälyääntä.	Yksiköt ovat liian lahellä toisian.	Siirrä vanhempien yksikkö kauemmaksi lapsen yksiköstä (vähintään metrin päähän).
	Äänenvoimakkuus on asetettu liian suureksi.	Kierrä äänenvoimakkuussäädintä (B-8) ylöspäin.
Signaalin poimitaan toisesta itkuhäylltimestä.	Molemmat järjestelmät käytävät samaa taajuutta.	Vaihda kanavaa (A-8, B-7). Varmista, että asetat molempiin yksikköihin saman kanavan.
LINK-merkkivalo (B-3) vilkkuu punaisena / LINK- hälytyksen änimerkki kuuluu.	Yksiköt ovat toiminta-alueen ulkopuolella.	Siirrä yksiköt lahemmäksi toisian.
	Häiriöitä toisesta Kytke käytöön itkuhäylltimestä.	jokin muu kanava (A-8, B-7).
	Häiriöitä muusta FM-laitteesta.	Poista toinen FM-laite.

Kysymys

Vastaus

Vanhempien yksikkö reagoi liian hitaasti/myöhään lapsen itkuun.

Aseta mikrofonin herkkyyskytkimen asetus suuremmaksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta).

Vanhempien yksikkö reagoi liian herkästi ympäristön ääniin.

Aseta mikrofonin herkkyyskytkimen asetus pienemmäksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta).

Yhteys katkeilee, äänessä on katkoksia jne.

Olet luultavasti siirtynyt toiminta-alueen ulkopuolelle. Siirry toiseen paikkaan tai lähemmäksi lapsen yksikköä. Ota huomioon, että uuden yhteyden muodostaminen kestää aina noin 30 sekuntia.

Tekniset tiedot

Virtalähde

• Verkkolaite, 230 V AC, 50 Hz (toimitukseen sisältyy kaksi verkkolaitetta). Lähtöjännite 9 V DC, 200 mA.

Toiminta-alue

• Enintään 200 metriä esteettömässä ympäristössä. Käyttöympäristön esteiden takia todellinen toiminta-alue voi olla ilmoitettua pienempi.

Kuivat materiaalit Materiaali- Toiminta-vahvuus alueen

	pieneneminen
Puu, rappaus, kipsilevy, < 30 cm 0 - 10 % (ilman metallia tai raudoitusta, ei lyijyä)
Tili, vaneri < 30 cm 5 - 35 %
Teräsbetoni < 30 cm 30 - 00 %
Metalliristikot, -tangot < 1 cm 90 - 100 %
Metalli-, alumiinilevyt < 1 cm 100 %

Käytölämpötila

Kosteiden ja märkien materiaalien osalta toiminta-aluetta pienentävä vaikutus voi olla 100 prosenttia.

Lähetystaajuudet

0 °C - 40 °C

Ympäristönsuojelutietoja

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY soveltamisalaan.

Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana. Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia.

Hoito ja huolto

• Puhdista itkuhälytin kostealla liinalla.
• Hävitä käytetyt akut ja paristot ympäristöystävällisellä tavalla.
• Älä käytä samanaikaisesti vanhoja ja uusia paristoja tai erityyppisiä paristoja.
• Poista paristot lapsen yksiköstä, jos sitä ei käytetä pitkään aikaan.
• Jos paristot ovat paikallaan laitteessa, kun sen virtalähteenä käytetään verkkovirtaa, tarkista paristojen mahdolliset vuodot kuuden kuukauden välein.

Tarvitsetko apua?

Online-tukipalvelu: www.philips.com

Vuorovaikutteiset ohjeet, ladattavaa materiaalia sekä vastauksia kysymyksiin

Neuvontapalvelu:

Jos sinulla on esitettävänä laitetta SCD464 koskevia kysymyksiä, ota yhteyttä neuvontapalveluumme! Numero löytyy erillisestä takuuesitteestä.

Ennen yhteyden ottamista lue tarkkaan tämä manuaali.

Näin pystyt ratkaisemaan useimmat ongelmistasi.

Sinua pyydetään ilmoittamaan:

• Ongelman kuvaus ja milloin se esiintyy.
• Tuotteen arvokilvessä oleva tyyppinumero.
• Ostopäivämäärä.

A. Vauva-yksikkö

A-1 On/Off (päälle/pois) -painike A-2 DC 9V -virtaliitäntä A-3 AC-virtasovitin A-4 Verkkopistoke A-5 Mikrofoni A-6 POWER (virta) -merkkivalo A-7 Mikrofonin herkkyyskytkin A-8 Kanavanvalintakytkin A-9 Paristokotelon kansi

B. Vanhempien yksikkö

B-1 Äänenvoimakkuuden merkkivalo B-2 Kaiutin B-3 LINK (yhteys) -merkkivalo B-4 DC 9V ◇ -○ + -virtalähde B-5 AC-virtalähde B-6 Sähköpistoke B-7 Kanavanvalintakytkin B-8 ON/OFF (päälle/pois) -kytkin / VOLUME (äänenvoimakkuus) -säädin B-9 POWER (virta) -merkkivalo B-10 LINK (yhteys) -hälytyskytkin B-11 Paristolokeron kansi B-12 Vyöklipsi
