BEDIENUNGSANLEITUNG SCD464 PHILIPS

A-I EIN/AUS-Taste
A-2 DC 9V - + Stromversorgungseingang
A-3 Netzadapter
A-4 Stromversorgungsstecker
A-5 Mikrofon
A-6 Einschaltanzeige
A-7 Einsteller für Mikrofonempfindlichkeit
A-8 Schalter zur Kanalwahl
A-9 Batteriefach-Abdeckung

B. Elterneinheit

B-1 Lautstärkeanzeigen
B-2 Lautsprecher
B-3 Verbindungsanzeige
B-4 DC 9V - + Stromversorgungseingang
B-5 Netzadapter
B-6 Stromversorgungsstecker
B-7 Schalter zur Kanalwahr
B-8 EIN/AUS-Schalter / Lautstärkeregler
B-9 Einschaltanzeige
B-10 Schalter fur Verbindungsalarm
B-1 Batteriefach-Abdeckung
B-12 Gurtel-Clip

C.Was Sie sonst noch brauchen

— Eine Münze (zum Öffnen des Batteriefachs der Babyeinheit)
- Einen kleinen Flachklingen-Schraubendreher (zum Einstellen der Kanalwahlschalter)
- 4x I,5-V-Batterien vom Typ AA für die Babyeinheit (optional, wir empfehlen Philips Alkali-Batterien)
- 3x 1,5-V-Batterien vom Typ AAA für die Elterneinheit (optional, wir empfehlen Philips Alkali-Batterien)

3 Abbildungen

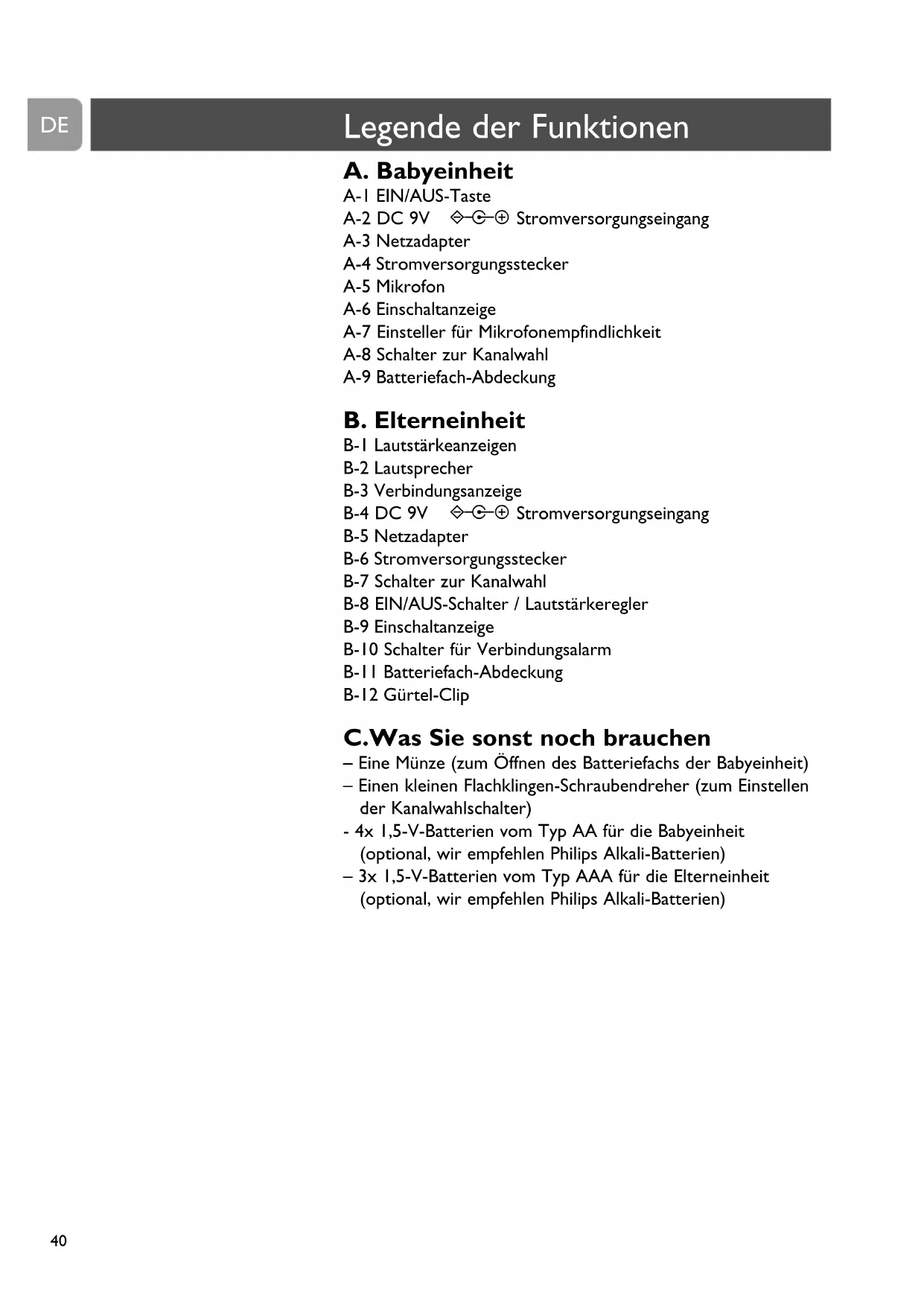

40 Legende der Funktionen

40 Babyeinheit
40 Elterneinheit
40 Was Sie sonst noch brauchen

41 Inhalt

42 Herzlichen Glückwunsch

42 Sicherheitschinweise

43 Inbetriebnahme des Babysitters

43 Babyeinheit
43 Elterneinheit

44 Benutzen des Babysitters

45 Weitere Funktionen und Leistungsmerkmale

45 Vermeiden von Störungen
46 Einstellen der Mikrofonempfindlichkeit
46 Gerauschlose Babyüberwachung
47 Ein- und Ausschalten des Verbindungsalarms
47 Anbringen / Abnehmen des Gurtel-Clips

48 Fehlerbehebung

50 Häufig gestellte Fragen

50 Technische Daten

51 Wichtige Informationen

51 Informationen zum Umweltschutz
51 Wartung

51 Brauchen Sie Hilfe?

Philips hat sich der Aufgabe verschreiben, zuverlüssige Babycare-Produkte herzustellen, die Mütter und Vater wirklich brauchen können. Produkte, deren Zuverlösigkeit und Funktionqualität ein beruhigendes Gefühl vermittelt. Sie können sich darauf verlassen, dass dieser Babysitter von Philips immer davon sorgt, dass Sie Ihr Baby deutlich horen können, egal wo sie sich in Ihrem Haus oder in der Umgebung aufhalten.

Mit der Möglichkeit zur Wahl unter sechzehn verschieden Kanalen können Sie eventuelle Störungen auf jeder Fall minimieren.

Philips Baby Care, In besten Händen

Sicherheitshinweise

Bitte lessen Sie sich diese Anleitung sorgfältig durch, bevor Sie den Babysitter in Betriebnehmen, und bewahren Sie die Anleitung auf, damit Sie bei Bedarf darin nachschauen konnen. Diese Babysitter ist nur als Hilfsmittel gedacht. Es ist kein Ersatz für eine verantwortungsbewusste und korrekte Aufsicht durch eine erwachsene Person und solle davon auch nicht so eingesetzt werden.

• Vergewissern Sie sich, dass sich die Babyeinheit und das Adapterkabel immer außerhalb der Reichweite des Babys befinden. Der Abstand sollte mindestens einen Meter betragen.
• Legen Sie die Babyeinheit niemals in das Babybett oder in den Laufstall.
• Decken Sie den Babysitter niemals ab (mit einem Handtuch, Laken, usw.).
• Benutzen Sie den Babysitter nicht an feuchten Orten oder in der Nähe von Wasser.
• Kontrollieren Sie, dass die auf dem Typenschild der Adapter (A-3, B-5) angegebene Spannung mit der lokalen Netzspannung übereinstimmt, bevor Sie das Gerät an die Stromversorgung anschließen.
• Setzen Sie den Babysitter nicht extremer Kälte, Wärme oder Sonneneinstrahlung aus.
• Offnen Sie nicht das Gehäuse der Babyeinheit oder der Elterneinheit (bis auf das Batteriefach), da sonst eventuell die Gefahr eines elektrischen Schlags besteht.
• Die Antenne ist bei beiden Einheiten fest; versuchen Sie nicht, sie herauszuziehen.

Babyeinheit

Die Babyeinheit kann mit Netzstrom oder mit Batterien betrieben werden.
Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

1 Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V -G -A-2) der Babyeinheit.
2 Stecken Sie den Netzadapter (A-3) in eine Wandsteckdose.
Die Babyeinheit ist jetzt für den Netzbetrieb bereit.

Batteriebetrieb

I Nehmen Sie die Batterriefach-Abdeckung (A-9) mit Hilfe einer Münze von der Babyeinheit ab.
2 Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach ein und achten Sie darauf auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten.Wir empfehlen ihren die Verwendung von Philips Alkali-Batterien.
3 Bringen Sie die Batteriefach-Abdeckung (A-9) wieder mit Hilfe einer Münze an.
Die Babyeinheit ist jetzt für den Batteriebetrieb bereit.

Elterneinheit

Die Elterneinheit kann mit Netzstrom oder mit Batterien betrieben werden.
Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

I Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V - - B-4) der Elterneinheit.
2 Stecken Sie den Netzadapter (B-5) in eine Wandsteckdose.
Die Elterneinheit ist jetzt für den Netzbetrieb bereit.

Inbetriebnahme des Babysitters

Batteriebetrieb

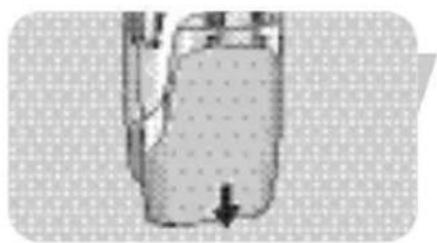

I Offnen Sie das Batteriefach der Elterneinheit, indem Sie die Abdeckung (B-11) nach unten schieren.

2 Setzen Sie drei 1,5-V-Batterien vom Typ AAA in das Batteriefach ein und achten Sie darauf auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten. Wir empfehlen Ohnen die Verwendung von Philips Alkali-Batterien.

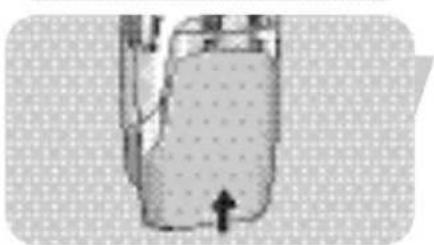

3 Schieben Sie die Batteriefach-Abdeckung (B-11) wieder zurück, bis sie einrastet.

Die Elterneinheit ist jetzt für den Batteriebetrieb bereit.

Benutzen des Babysitters

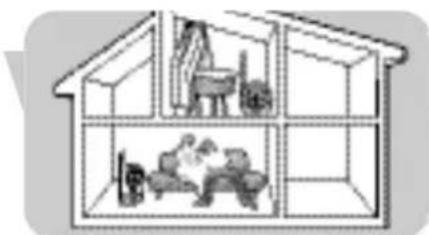

I Positionieren Sie beiden Einheiten im gleichen Raum, um die Verbindung zu testen.Vergewissern Sie sich, dass sich die Babyeinheit mindestens I Meter von der Elterneinheit entfernt befindet.

2 Drücken Sie die Taste EIN/AUS (A-1), um die Babyeinheit einzuschalten.

Die Einschaltanzeige (A-6) leuchtet grün auf.

3 Schalten Sie die Elterneinheit mit dem EIN/AUS-Schalter (B-9) ein und stellen Sie die Lautstärke mit dem Lautstärkeregler (B-9) nach Wunsch ein.

Die Einschaltanzeige (B-9) leuchtet grün auf.

> Wenn die Verbindung zwischen den Einheiten aufgebaut wurde, leuchtet die Verbindungsanzeige (B-3) an der Elterneinheit grün auf.

Benutzen des Babysitters

DE

4 Stellen Sie die Babyeinheit mindestens I Meter von ihrem Baby entfernt auf.

5 Stellen Sie die Elterneinheit an den gewünschten Ort innerhalb der Reichweite der Babyeinheit, aber mindestens I Meter von der Babyeinheit entfernt, auf.Weitere Informationen zu der Reichweite finden Sie im Abschnitt 'Technische Daten'.

Sie können jetzt Ihr Baby überwachen!

Weitere Funktionen und Leistungsmerkmal

Vermeiden von Störungen (Kanalwahl)

Stellen Sie stets sicher, dass die Kanalwahlschalter (A-8, B-7) im Batteriefach (A-9, B-11) bei beiden Geräten auf denselben Kanal eingestellt sind! Mit den Kanalwahlschaltern (A-8, B-7) konnen Sie unter sechzehn verschiedene Kanälen wahren. Sollte bei ihren der Empfang durch andere Babyphone, Radiogeräte usw. gestört werden, wahren Sie einen anderen Kanal.

I Öffnen Sie bei beiden Einheiten das Batteriefach (A-9, B-11). > Elterneinheit: Schieben Sie die Abdeckung nach unten.

• Babyeinheit:Verwenden Sie eine Münze.

2 Wenn Sie die Einheiten mit Batteriestrom betreiben,nehmen Sie die Batterien aus beiden Einheiten hereus.

DE

Weitere Funktionen und Leistungsmerkmalie

3 Drehen Sie den Innenkreis der Kanalwahlschalter (A-8, B-7) mit einem kleinen Flachklingen-Schraubendreher in die gewünschte Stellung. Achten Sie darauf, dass bei beiden Einheiten der gleiche Kanal eingestellt wird.

Wenn nach dem Testen der Verbindung keine Störungen auftreten, bringen Sie die Batteriefach-Abdeckungen (A-9, B-11) wieder an. Sollten Störungen auftreten, probieren Sie einen anderen Kanal aus.

4 SchlieBen Sie die Batteriefach-Abdeckungen.

Einstellen der Mikrofonempfindlichkeit

Mit dem Mikrofonempfindlichkeitsschalter (A-7) an der Babyeinheit konnen Sie die von der Babyeinheit erfasste Lautstärke nach Wunsch einstellen: gering, mittel oder hoch. Wirde die Empfindlichkeit auf den maximalen Wert gestellt, erfasst die Babyeinheit alle Gerausche.Wenn kein Gerausch erfasst wird,findet keine Überwachungstatt,weil eine kontinuierliche Übertragung gesetzlich verboten ist. Sie konnen die Mikrofonempfindlichkeit nur andern, wenn die Verbindung zwischen der Babyeinheit und der Elterneinheit aufgebaut ist (wenndie Verbindungsanzeige(B-3) an der Elterneinheit kontinuierlich grun leuchtet).

• Benutzen Sie den Mikrofonempfindlichkeitsschalter (A-7), um die Mikrofonempfindlichkeit der Babyeinheit auf den gewünschten Pegel zu stellen. Als Lautstärkereferenz können Sie ihre eigene Stimmenehmen.

Die Einschaltanzeige (A-6) an der Babyeinheit leuchtet geb auf, wenn ein Gerausch erfasst wird.

Gerauschlose Babyüberwachung

• Stellen Sie die Lautstärke an der Elterneinheit mit dem EIN/AUS-Schalter / Lautstärkeregler (B-8) auf das niedrigste Niveau.

Schalten Sie die Elterneinheit nicht vollständig aus!

Die Lautstärke-Anzeigelampen (B-1) an der Elterneinheit zeigen Ihnen die Gerausche des Babys optisch an. Je lauter das Gerausch von Ihrem Baby ist,esto mehr Anzeigelampen leuchten auf.

> Wenn kein Gerausch wahrgenommen wird, leuchtet keine der Anzeigelampen (B-1).

Weitere Funktionen und Leistungsmerkmalie

DE

Ein- und Ausschalten des Verbindungsalarms

Sie können den Verbindungsalarm an der Elterneinheit einschalten. Der Verbindungsalarm wird ausgelost, wenn die Verbindung zwischen den Einheiten verloren besteht.

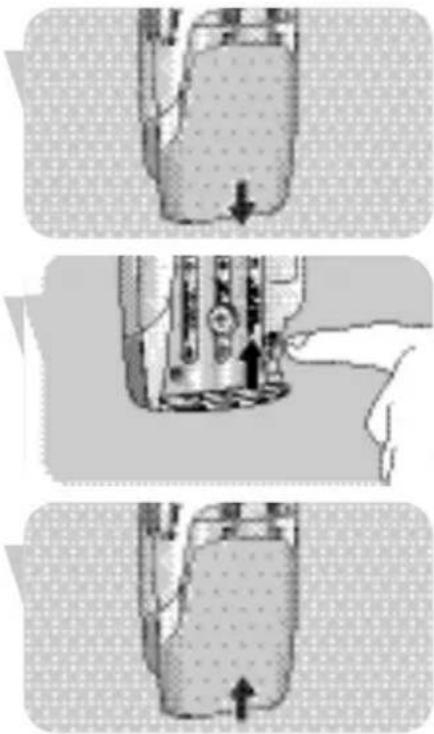

I Öffnen Sie das Batteriefach (B-11) der Elterneinheit, indem Sie die Abdeckung nach unten schiben.
2 Stellen Sie den Schalter (B-10) im Batteriefach (B-11) auf ON (R)
3 Schieben Sie die Batteriefach-Abdeckung (B-11) wieder zusück, bis sie einrastet.
Zum Deaktivieren der Alarmfunktion stellen Sie den Schalter (B-10) auf OFF (

Anbringen / Abnehmen des Gurtel-Clips

Wenn die Elterneinheit mit Batterien betrieben wird, können Sie immer mit sich führen, wenn Sie sich im Haus bewegen oder in dessen unmittelbarer Umgebung aufhalten. Sie erhalten dadurch mehr Bewegungsfreiheit und haben Ihr Baby damit immer noch unter Kontrolle.

AnbringendesGurtel-Clips

• Führren Sie den kleinen Stift auf der Rückseite des Gürtel-Clips in die Aussparung auf der Rückseite der Elterneinheit ein. Drehen Sie den Gürtel-Clip nach links, bis er in seiner Position einrastet.

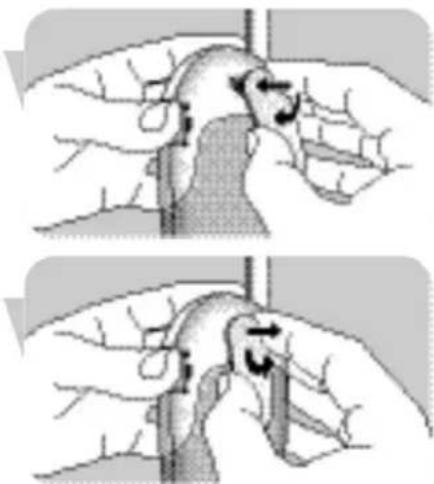

Abnehmen des Gurtel-Clips

• Drehen Sie den Görtel-Clip nach rechts (TURN) und nehmen Sieihn ab.

Problem Mögliche Ursache Abhilfe

Kein Ton von der Lautstärke aus oder zu leise. Lautstärkeregler (B-8) an der Elterneinheit Elterneinheit nach unten drehen.

Einheiten außerhalb Die Elterneinheit naher an die der Reichweite. Babyeinheit heranbringen.

Keine Verbindung Elterneinheit außerhalb der Elterneinheit{naher an die zwischen den Einheiten Reichweite des gesendeten Babyeinheit heranbringen. Signals.

Die Einheiten sind auf Kanalwahlschalter (A-8, B-7) bei entsprechicedliche Kanäle beiden Einheiten auf den eingestellt. gleichen Kanal stellen.

Störungen oder schlechter Handy oder Schnurloses Telefon Abstand zwischen Telefon(en) und Empfang. zu nahe am Babysitter. Babysitter vergroßern.

Störung von anderen Beide Einheiten mit dem Babyphonen in der Kanalwahlschalter (A-8, B-7) Nachbarschaft. auf einen anderen Kanal stellen.

Batteriespannung lasst nach. Batterien auswechseln.

Gesendetes Signal ist außerhalb Elterneinheit;naher an die der Reichweite;z.B.zu weitere Babyeinheit heranbringen. Wände und/oder Decken zwischen Babyeinheit und Elterneinheit.

Elterneinheit zu nahe an einem Elterneinheit weiter vom Fenster; erfasst Störsignale Fenster entfernen. von anderen Geräten.

Problem Mögliche Ursache Abhilfe

Einschaltanzeige (A-6, B-9) Einheit ist nicht eingeschaltet. Ein/Aus-Taste (A-1) drücken oder leuchtet nicht. Ein/Aus-Schalter (B-8) auf ON

stellen.

Netzadapter (A-3, B-5) Netzadapter (A-3, B-5) mit

nicht mit dem DC 9V -G -G

Stromversorgungseingang

Stromversorgungseingang

DC - - (A-2,B-4)

(A-2, B-4) verbunden. verbinden.

Netzadapter (A-3, B-5) Netzadapter (A-3, B-5),

nicht mit Stromversorgung mit einer Wandsteckdose

verbunden. verbinden.

Batteriespannung lasst nach. Batterien auswechseln.

Einschaltanzeige (A-6, B-9) Batteriespannung{lsst nach. Batterien auswechseln. blinkt.

Hohes Pfeifen.	Einheiten zu nahe beieinander.	Abstand zwischen Elterneinheit und Babyeinheit vergroßern (mindestens | Meter / 3 ft).
	Lautstärke ist zu hoch eingestellt.	Lautstärkeregler (B-8) nach oben drehen.
Empfang von einem anderen Babysitter.	Beide Systeme nutzen die gleiche Frequenz.	Kanäle umschalten (A-8, B-7). Sicherstellen, dass beiden Einheiten auf den gleichen Kanal eingestellt sind.
Verbindungsanzeige (B-3) blinkt rot /Verbindungs-alarm ertönt.	Einheiten außerhalb der Reichweite.	EinheitenNJaher zusammenbringen.
	Störung von einer anderen Babysitter.	Auf einen anderen Kanal umschalten (A-8, B-7).
	Störung von einer anderen UKW-Quelle.	Die andere UKW-Quelle entfernen.

DE

Häufig gestellte Fragen

Frage	Antwort
Die Elterneinheit reagiert zu langsam / zu spät auf Gerausche des Babys.	Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit höher ein und / oder verkleinern Sie den Abstand der Babyeinheit zum Baby (halten Sie damit aber einen Mindestabstand von I Meter ein).
Die Elterneinheit reagiert zu schnell auf Umgebungsgeräusche.	Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit niedriger ein und / oder verkleinern Sie den Abstand der Babyeinheit zum Baby (halten Sie damit aber einen Mindestabstand von I Meter ein).
Die Verbindung Goes ständig verloren, der Ton wird unterbrochen usw.	Sie nähern sich wahrscheinlich dem Ende der Reichweite. Versuchen Sie es an einem anderen Ort oder verringern Sie den Abstand etwas.itte beachten Sie, dass es jeder Mal ca. 30 Sekunden dauert, bis eine neue Verbindung aufgebaut ist.

Technische Daten

Stromversorgung	- Netzadapter 230 V AC, 50 Hz (zwei im Lieferumfang enthalten). Ausgangsspannung 9V DC, 200 mAh.
Reichweite	- Bis zu 200 Meter (600 ft) im Freien. Die Reichweite hangt von der Umgebung ab und kann durch verschiedene Störfaktoren verringgert werden.
	Trockene Materialien Material-Reichweite-dicke verlustHolz, Gipsputz, Gips- < 30 cm / 12" 0-10% kartonplatten, Glas (ohne Metall oder Dühte, kein Blei)Ziegel, Sperrholz < 30 cm / 12" 5-35% Verständter Beton < 30 cm / 12" 30-100% Metallgitter, Balken < 1 cm / 0,4" 90-100% Metallgitter, Aluminiumfolien < 1 cm / 0,4" 100%
	Bei nassen und feuchten Materialien kann die Verringerung bis zu 100 % betragen.
Betriebstemperatur	0 °C - 40 °C
Sendefrequenzen	40,665 MHz, 40,680 MHz, 40,695 MHz

Informationen zum Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wieder verwendet werden können.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für these Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sichitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Wartung

• Reinigen Sie den Babysitter mit einem feuchten Tuch.
• Entsorgen Sie die erschöpften Batterien auf umweltvertragliche Weise.
• Verwenden Sie keine alten und neuen Batterien oder unterschiedliche Batterietypen gleichzeitig.
• Nehmen Sie die Batterien aus dem Babysitter heraus, wenn er langere Zeit nicht benutzt wird.
• Wenn Sie die Batterien in dem Gerät setzen und es mit Netzstrom betreiben, kontrollieren Sie die Batterienitte alle sechs Monate auf eventuelle Leckstellen.

Brauchen Sie Hilfe?

Online-Hilfe: www.philips.com

Für interaktivie Hilfe, Downloads und halten gestellte Fragen

Telefonkontakt:

Falls Sie irgendwelche Fragen zu/zum/zur SCD464 haben,
kontaktieren Sie für Hilfestellungitte unsere Helpline! Die Nummer konnen Sie im gesonderten Garantieheft finden.
Bevor Sie anrufen,lesen Sieitte diese Anleitung aufmerksam durch.
Sie konnen die meisten ihrer Probleme losen.

Sie werden gefragt nach:

• Einer Beschreibung des Problems und wann es auftritt
• Der Typnummer auf dem Typenschild des Produkts
  Dem Kaufdatum
