SCD464 - Monitores para bebês PHILIPS - Manual de utilização gratuito

Tipo de produto	Monitor para bebê
Marca	Philips
Modelo	SCD464
Alimentação de rede	Adaptador de rede 230 V~ 50 Hz, tensão de saída 9 V CC, 200 mAh (dois adaptadores incluídos)
Alimentação por pilhas (unidade do bebê)	4 pilhas AA 1,5 V (alcalinas recomendadas)
Alimentação por pilhas (unidade dos pais)	3 pilhas AAA 1,5 V (alcalinas recomendadas)
Alcance externo	Até 200 metros (pode variar conforme os obstáculos)
Frequências de transmissão	40,665 MHz, 40,680 MHz, 40,695 MHz
Número de canais	16 canais selecionáveis
Ajuste da sensibilidade do microfone	3 níveis: baixo, médio, alto
Indicadores visuais	Indicadores de volume (5 LEDs) na unidade dos pais, indicador de conexão, indicador de alimentação
Alarme de conexão	Sim, ativável/desativável
Monitoramento silencioso	Sim, através de indicadores luminosos
Fixação	Presilha de cinto removível para a unidade dos pais
Temperatura de funcionamento	0 °C a 40 °C
Manutenção e limpeza	Limpar com um pano úmido
Instruções de segurança	Manter a pelo menos 1 metro do bebê, não colocar no berço, não cobrir, não usar perto de água
Pilhas recomendadas	Philips alcalinas
Garantia	Ver folheto de garantia separado

Perguntas frequentes - SCD464 PHILIPS

Como mudar de canal no monitor Philips SCD464?

Abra o compartimento das pilhas das duas unidades. Remova as pilhas se presentes. Use uma pequena chave de fenda de cabeça chata para girar o seletor de canal para a mesma posição nas duas unidades (16 canais disponíveis). Feche os compartimentos.

Como ajustar a sensibilidade do microfone da unidade do bebê?

Certifique-se de que a conexão entre as unidades está estabelecida (indicador LINK verde fixo). Use o interruptor de sensibilidade (A-7) na unidade do bebê para escolher entre baixo, médio ou alto. O indicador de alimentação da unidade do bebê acende em amarelo quando um som é detectado.

O que fazer se a unidade dos pais não emitir som?

Verifique se o volume não está mudo ou muito baixo (gire o botão de volume B-8). Certifique-se de que as unidades estão ao alcance uma da outra e que os seletores de canal estão na mesma posição. Substitua as pilhas se necessário.

Por que o indicador de conexão (LINK) pisca em vermelho?

Isso indica uma perda de conexão entre as unidades. Aproxime a unidade dos pais da unidade do bebê. Verifique se os canais são idênticos. Se o alarme de conexão estiver ativado, ele soará. Mude para outro canal se as interferências persistirem.

Como ativar ou desativar o alarme de conexão?

Abra o compartimento das pilhas da unidade dos pais (B-11). Coloque o interruptor (B-10) em ON para ativar o alarme ou OFF para desativá-lo. Feche o compartimento.

Posso usar o monitor sem pilhas, apenas na rede elétrica?

Sim, as duas unidades podem funcionar na rede elétrica através dos seus adaptadores. As pilhas fornecem alimentação de reserva em caso de falta de energia.

Qual é o alcance máximo do Philips SCD464?

O alcance pode chegar a até 200 metros ao ar livre, mas é reduzido por obstáculos (paredes, tetos): madeira e gesso reduzem pouco, tijolo reduz de 5 a 35%, concreto armado de 30 a 100%, metal bloqueia quase totalmente.

Como limpar o monitor para bebê?

Use um pano úmido para limpar as superfícies. Nunca mergulhe o aparelho em água. Respeite o meio ambiente ao descartar as pilhas.

O que fazer em caso de interferências ou má recepção?

Afaste os telefones sem fio ou celulares da unidade do bebê. Mude de canal nas duas unidades (seletores A-8 e B-7). Aproxime as unidades. Evite colocar a unidade dos pais perto de uma janela.

Como fixar a presilha de cinto na unidade dos pais?

Insira o pino pequeno localizado na parte de trás da presilha no reforço na parte de trás da unidade dos pais. Gire a presilha para a esquerda até ouvir um clique. Para remover, gire para a direita e retire.

MANUAL DE UTILIZADOR SCD464 PHILIPS

A-3 Transformador AC A-4 Ficha A-5 Microfone A-6 Luz POWER A-7 Interruptor da sensibilidade do microfone A-8 Interruptor de seleção de canais A-9 Tampa do compartimento das pilhas

B. Unidade dos pais

B-1 Luzes do nível do som B-2 Altifalante B-3 Luz LINK B-4 Entrada de alimentação DC 9V B-5 Transformador de AC B-6 Ficha B-7 Interruptor de seleção de canais B-8 Interruptor ON/OFF / controlo de VOLUME B-9 Luz POWER B-10 Interruptor de alarme LINK B-11 Tampa do compartimento da bateria B-12 Clip para cinto

C. Outros elementos necessários

• Moeda (para abrir o compartimento das pilhas da unidade do bebé)
• Chave de vendas pequena (para definir os interruptores de seleção de canais)
• 4 pilhas de 1,5 V AA para a unidade do bebé (opcional, recomendamos a utilização de pilhas alcalinas Philips)
• 3 pilhas de 1,5 V AAA para a unidade dos pais (opcional, recomendamos a utilização de pilhas alcalinas Philips)

3 Ilustrações

76 Legendas funções

76 Unidade do bebé 76 Unidade dos pais 76 Outros elementos necessários

77 Índice

78 Bem-vindo

78 Informações de segurança

79 Unidade do bebé 79 Unidade dos pais

81 Evitar interferências 82 Regular a sensibilidade do microfone 82 Monitorizar o bebê em silêncio 83 Ligar e desligar o alarme LINK 83 Colocar/retirar o clipe para cinto

84 Resolução de problemas

86 Perguntas mais frequentes

86 Características sociais

87 Informações importantes

87 Informações relativas ao meio ambiente 87 Manutenção

87 Precisa de ajuda?

A Philips dedica-se ao fabrico de produtos fiáveis e destinados à prestação de cuidados para proporcionar aos pais a tranquilidade de que necessitam. Com este monitor para bebés, pode ouvir o seu filho sempre que estiver dentro ou próximo da sua casa. Com dezasseis canais diferentes, ouvirá um nível mínimo de interferências.

Philips Baby Care, juntos a cuidar

Informações de segurança

Leia cuidadosamente este manual de utilização antes de utilizar o seu monitor para bebés e guarde-o para futuras referências. Este monitor para bebés é um dispositivo de apoio. Não é um substituto de uma supervisão responsável e adequada de um adulto e, por conseguinte, não deve ser utilizado para tal.

• Certifique-se de que a unidade do bebé e o cabo do transformador ficam sempre fora do alcance do bebé (a uma distância de, pelo menos, 1 metro / 3 pés).
• Nunca coloque a unidade do bebé no interior do berço ou do parque para bebés.
• Nunca tape o monitor para bebés (com uma toalha, cobertor, etc.).
• Nunca utilize o monitor para bebés em locais húmidos ou perto da água.
• Verifique se a tensão indicada na placa de identificação dos transformadores (A-3, B-5) corresponde à tensão utilizada no local, antes de ligar à fonte de alimentação de CA.
• Não exponha o monitor para bebês a fluxos intensos de frio, calor ou luz (por exemplo, luz direta do sol).
• Para prevenir choques elétricos, não abra a unidade do bebê nem a unidade dos pais (exceto no caso das tampas do compartimento da bateria).
• As antenas de ambas as unidades são fixas; não tente esticá-las.

Unidade do bebê

A unidade do bebê pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

Ligue o cabo do transformador à entrada de alimentação (DC 9V -A-2) da unidade do bebê. 2. Ligue o transformador de CA (A-3) a uma tomada de parede. → A unidade do bebê fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

1. Com uma moeda, retire a tampa do compartimento das pilhas (A-9) da unidade do bebê. 2. Introduza duas pilhas 1,5V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips). 3. Com uma moeda, feche a tampa do compartimento das pilhas (A-9). → A unidade do bebê fica pronta a funcionar com pilhas.

Unidade dos pais

A unidade dos pais pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

1. Ligue o cabo do transformador à entrada de alimentação (DC 9V -B-4) da unidade dos pais. 2. Ligue o transformador de CA (B-5) a uma tomada de parede. → A unidade dos pais fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

Retire a tampa do compartimento da bateria (B-11) da unidade dos pais, fazendo deslizar a tampa para baixo.

Introduza três pilhas 1,5V AAA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).

Faça deslizar a tampa do compartimento da bateria (B-11) novamente para o respectivo lugar até ouvir um estalido.

A unidade dos pais fica pronta a funcionar com pilhas.

Posicione ambas as unidades na mesma divisão para testar a ligação. Certifique-se de que a unidade do bebé fica a, pelo menos, 1 metro / 3 pés de distância da unidade dos pais.

Prima o botão ON/OFF (A-1) para ligar a unidade do bebé. A luz POWER (A-6) acende-se a verde.

Ligue a unidade dos pais através do botão ON/OFF (B-9) e regule o volume para o nível pretendido através do controlo de VOLUME (B-9).

A luz POWER (B-9) acende-se a verde.

Quando a ligação entre as unidades tiver sido estabelecida, a luz LINK (B-3) da unidade dos pais acende-se a verde.

Posicione a unidade dos pais no local pretendido dentro do raio de alcance de funcionamento da unidade do bebé, mas a, pelo menos, 1 metro/3 pés de distância da unidade do bebé. Para mais informações sobre o raio de alcance de funcionamento, consulte 'Características Técnicas'.

Pode começar a fazer uma monitorização permanente do seu bebé.

Outras funções

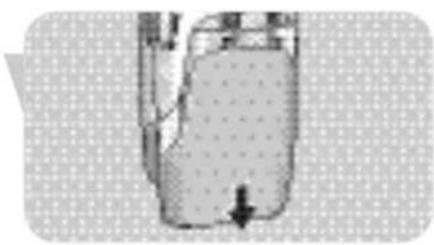

Evitar interferências (selecção de canais)

Certifique-se sempre de que os interruptores de seleção de CHANNEL (canal) (A-8, B-7) localizados no interior dos compartimentos das baterias (A-9, B-11) de ambas as unidades estão colocados na mesma posição! Com os interruptores de seleção de CHANNEL (canais) (A-8, B-7) é possível selecionar dezasseis posições de canal diferente. Se ouvir alguma interferência de outros monitores de bebés, dispositivos de rádio, etc., selecione um canal diferente.

Abra as tampas dos compartimentos das baterias (A-9, B-11) de ambas as unidades.

• Unidade dos pais: faça deslizar a tampa para baixo.
• Unidade do bebé: utilize uma moeda.

2 Se estiver a utilizar as unidades com alimentação a pilhas, retire as pilhas de ambas as unidades.

3 Utilize uma chave de fendas pequena para rodar o círculo interno dos interruptores de seleção de canais (A-8, B-7) para a posição pretendida. Certifique-se de que ambas as unidades estão definidas para o mesmo canal.

Se não ouvir nenhuma interferência antes de ter testado a ligação, feche as tampas dos compartimentos das baterias (A-9, B-11). Se ouvir alguma interferência, tente mudar para outro canal.

4 Feche os compartimentos das baterias.

Regular a sensibilidade do microfone

Com o controlo da sensibilidade do microfone (A-7) da unidade do bebé, pode regular o som proveniente da unidade do bebé para o nível pretendido: baixo, médio ou elevado.

Quando estiver definida para o nível máximo, a unidade do bebé monitoriza todos os sons. Se não for captado nenhum som, o monitor para bebés não funciona para fazer que a transmissão contínua é proibida por lei. Só é possível alterar a sensibilidade do microfone se a ligação entre a unidade do bebé e a unidade dos pais estiver estabelecida (quando a luz LINK (B-3) estiver continuamente acesa a verde na unidade dos pais).

• Utilize o interruptor da sensibilidade do microfone (A-7) para regular a sensibilidade do microfone da unidade do bebé para o nível pretendido.

É possível utilizar a própria voz como referência para o som.

A luz POWER (A-6) da unidade do bebé acende-se a amarelo quando é captado um som.

Monitorizar o bebé em silêncio

• Utilize o interruptor ON/OFF / o controlo VOLUME (B-8) da unidade dos pais para definir o volume para o nível mais baixo.

Não desligue a unidade dos pais!

As luzes do nível do som (B-1) da unidade dos pais alertam visualmente para os sons do bebé. Quantos mais sons o bebé fizer, mais luzes verá.

Quando não for detetado qualquer som, todas as luzes do nível do som (B-1) ficarão apagadas.

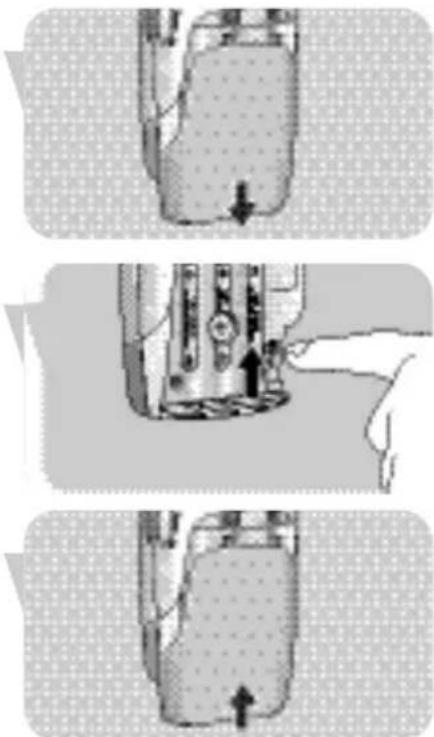

Ligar e desligar o alarme LINK

É possível ligar o alarme LINK na unidade dos pais. O alarme LINK soará quando a ligação entre as unidades tiver sido perdida.

1. Abra a tampa do compartimento da bateria (B-11) da unidade dos pais (PICQUENA), fazendo deslizar a tampa para baixo. 2. Coloque o interruptor (B-10) localizado no interior do compartimento (B-11) para a posição ON. 3. Faça deslizar a tampa do compartimento da bateria (B-11) novamente para o respetivo lugar até ouvir um estalido. - Para desligar o alarme, coloque o interruptor (B-10) na posição OFF.

Colocar/retirar o clip para cinto

Se a unidade dos pais estiver a funcionar com pilhas, é possível transportar a unidade dos pais (PICQUENA) dentro e próximo da casa, tendo liberdade de movimento enquanto monitoriza o seu bebé.

Colocar o clip para cinto

• Introduza o pino localizado na parte de trás do clip para cinto no orifício localizado na parte de trás da unidade dos pais.

Rode o clip para cinto para a esquerda até encaixar na posição.

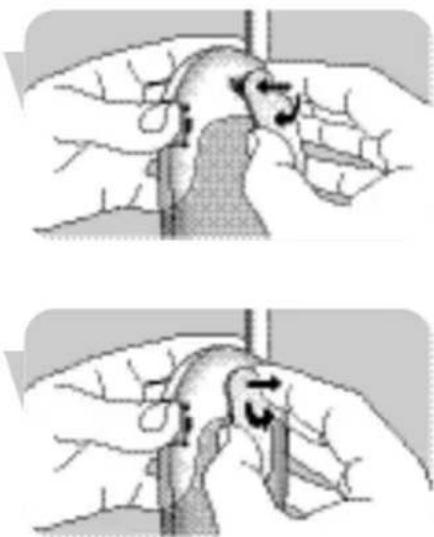

Retirar o clip para cinto

• Rode o clip para cinto para a direita (TURN) e retire-o.

Problema Causa possível Solução

Não há som na unidade Volume na posição off ou Rode o controlo VOLUME (B-8) dos pais. demasiado baixo. da unidade dos pais para baixo.

Unidades fora do raio de alcance. Desloque a unidade dos pais para mais perto da unidade do bebé.

Não há ligação entre as A unidade dos pais está fora do Desloque a unidade dos pais para unidas. raio de alcance do sinal mais perto da unidade do bebé. transmitido.

As unidas estao definidas para Coloque os interruptores de differentes posicao. selecao canais (A-8, B-7) na mesma posicao nas das unidas.

Interferência ou má recepção.

Telemóveis ou Telefones sem fios Afaste os Telefones do monitor demasiado perto do monitor para bebés. para bebés.

Interferencia de outros monitores para bebés na vizinhança.

Mude ambas as unidades para除外. otro canal atraves do interruptor de selecao de canais (A-8, B-7).

Pilhas fracas.

Substitua as pilhas.

O sinal transmitido está fora do raio de alcance; por exemplo, a demasiadas paredes e/ou tectos entre aunities do bebê e aunities dos pais.

Desloque a unidade dos pais para mais perto da unidade do(be)

A unidade dos pais está localizademasiado perto de uma janela epanha sinais interferentes de outros aparelhos.

Problema Causa possivel Solucao

Luz POWER (A-6, B-9) Aunities não está ligada. Prima o botão On/Off (A-1) ou não se acende. colocque o interruptor On/Off

(B-8) em ON.

O transformador AC (A-3, B-5) não está ligado à entrada de alimentação DC 9V (A-2, B-4). Ligue o transformador AC à entrada de alimentação DC 9V (A-2, B-4).

O transformador AC (A-3, B-5) não está ligado à entrada de alimentação elétrica. Ligue o transformador AC a uma tomada de parede.

Pilhas fracas. Substitua as pilhas.

A luz POWER (A-6, B-9) está a piscar. Pilhas fracas. Substitua as pilhas.

Afaste a unidade dos pais da unidade do bebé (pelo menos 1 metro/3 pés).

Rode os controlos VOLUME (B-8) para cima.

funcionar na mesma frequência.

Verifique que as duas unidades estão definidas na mesma posição.

A luz Link (B-3) pisca a vermelho / o alarme LINK soa.

As unidades estão fora do raio de alcance. Desloque as unidades para mais perto uma da outra.

Interferência de outros monitores de bebés.

Mude para um canal diferente (A-8, B-7).

Perguntas mais frequentes

Pergunta	Resposta
A unidade dos pais reage demasiado lentamente/tarde ao choro do bebé.	Defina a sensibilitadode microfone da unidade do bebé para um niven mais alto e/ou desloque a unidade do bebé para mais perto do bebé(mantenha uma distência minima de 1 metro/3 pés).
A unidade dos pais reage demasiado depressa a outros sons ambiente.	Defina a sensibilitadode microfone da unidade do bebé para um niven inferior e/ou desloque a unidade do bebé para mai s perto do bebé (mantenha uma distência minima de 1 metro/3 pés).
A ligaçao é perdida periodicamente, há interruptões de som, etc.	Provavelmente, estara a aproximar-se dos limites exteriores do raio de alcance práico. Procure uma localização差别ente ou reduza ligeiramente a distência. De notar que demora aproximamente 30 segundos para que cada ligaçao sera estabelecida.

Alimentação eletrica	- Transformador de AC de 230V AC, 50 Hz (dos incluíos). Tensão de saía 9V DC, 200mAh.
Rião de alcance de funcção	- Até 200 metros/600 pés ao ar livre. Dependendo da area circundente e de outros factores de distúrbio, este rião de alcance pode ficar limitado.
	Materiais secs Espessura Perda de do material rião de alcance
	Madeira, estuque, estuque < 30cm / 12" 0-10% cartão gesso, vidro (sem metal ou fios, sem chumbo)
	Tijolo, contraplácado < 30cm / 12" 5-35%
	Betão reforçado < 30cm / 12" 30-100%
	Grelhas, barras de metal < 1cm / 0,4" 90-100%
	Folhas de aluminio, metal < 1cm / 0,4" 100%
	No caso de materiais molhados e humidos, a redução pode atingir os 100%.
Temperatura de funcção	0 °C - 40 °C
Frequências de transmissão	40,665 MHz, 40,680 MHz, 40,695 MHz

Informações relativas ao meio ambiente

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um caixote do lixo riscado, está afixado a um produto, significa que o produto é abrangido pela Diretiva Europeia 2002/96/EC

Informe-se acerca do sistema de recolha seletiva local para produtos elétricos e eletrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Manutenção

• Limpe o monitor para bebés com um pano húmido
• Elimine as pilhas usadas de forma ambientalmente responsável
• Não misture pilhas novas com usadas nem misture pilhas de tipos diferentes.
• Retire as pilhas se o monitor para bebés não for utilizado durante períodos de tempo prolongados.
• Se as pilhas foram deixadas dentro da unidade com esta ligada à tomada, verifique a existência de fugas de líquido.

Precisa de ajuda?

Ajuda on-line: www.philips.com

Para ajuda interativa, transferências e perguntas mais frequentes

Linha de contacto:

Se tiver quaisquer perguntas acerca de SCD464, por favor contacte a nossa linha de apoio para obter ajuda! Encontrará o número no folheto de Garantia, separado.

Conseguirá resolver a maior parte das dificuldades.

Ser-lhe-á pedido:

• Uma descrição do problema e quando ocorre
• O número do tipo indicado na etiqueta do aparelho A data de comprar
