Tipo di prodotto	Baby monitor
Marca	Philips
Modello	SCD464
Alimentazione di rete	Adattatore di rete 230 V~ 50 Hz, tensione di uscita 9 V CC, 200 mAh (due adattatori inclusi)
Alimentazione a batteria (unità bambino)	4 batterie AA 1,5 V (alcaline raccomandate)
Alimentazione a batteria (unità genitori)	3 batterie AAA 1,5 V (alcaline raccomandate)
Portata esterna	Fino a 200 metri (può variare in base agli ostacoli)
Frequenze di trasmissione	40,665 MHz, 40,680 MHz, 40,695 MHz
Numero di canali	16 canali selezionabili
Regolazione della sensibilità del microfono	3 livelli: basso, medio, alto
Indicatori visivi	Spie del volume (5 LED) sull'unità genitori, spia di connessione, spia di alimentazione
Allarme di connessione	Sì, attivabile/disattivabile
Monitoraggio silenzioso	Sì, tramite indicatori luminosi
Fissaggio	Clip per cintura rimovibile per l'unità genitori
Temperatura di funzionamento	0 °C a 40 °C
Manutenzione e pulizia	Pulire con un panno umido
Istruzioni di sicurezza	Tenere ad almeno 1 metro dal bambino, non posizionare nel letto, non coprire, non utilizzare vicino all'acqua
Batterie raccomandate	Philips alcaline
Garanzia	Vedi fascicolo di garanzia separato

Domande frequenti - SCD464 PHILIPS

Come cambiare canale sul monitor Philips SCD464?

Aprire il vano batterie di entrambe le unità. Rimuovere le batterie se presenti. Utilizzare un piccolo cacciavite a testa piatta per ruotare il selettore di canale sulla stessa posizione su entrambe le unità (16 canali disponibili). Richiudere i vani.

Come regolare la sensibilità del microfono dell'unità bambino?

Assicurarsi che la connessione tra le unità sia stabilita (spia LINK verde fissa). Utilizzare l'interruttore di sensibilità (A-7) sull'unità bambino per scegliere tra basso, medio o alto. La spia di alimentazione dell'unità bambino si accende in giallo quando viene rilevato un suono.

Cosa fare se l'unità genitori non emette alcun suono?

Verificare che il volume non sia spento o troppo basso (ruotare la manopola del volume B-8). Assicurarsi che le unità siano nel raggio d'azione l'una dell'altra e che i selettori di canale siano sulla stessa posizione. Sostituire le batterie se necessario.

Perché la spia di connessione (LINK) lampeggia in rosso?

Ciò indica una perdita di connessione tra le unità. Avvicinare l'unità genitori all'unità bambino. Verificare che i canali siano identici. Se l'allarme di connessione è attivato, suonerà. Passare a un altro canale se le interferenze persistono.

Come attivare o disattivare l'allarme di connessione?

Aprire il vano batterie dell'unità genitori (B-11). Posizionare l'interruttore (B-10) su ON per attivare l'allarme o su OFF per disattivarlo. Richiudere il vano.

Posso utilizzare il monitor senza batterie, solo con alimentazione di rete?

Sì, entrambe le unità possono funzionare con alimentazione di rete tramite i loro adattatori. Le batterie forniscono un'alimentazione di riserva in caso di interruzione di corrente.

Qual è la portata massima del Philips SCD464?

La portata può raggiungere fino a 200 metri all'esterno, ma è ridotta dagli ostacoli (muri, soffitti): legno e intonaco riducono poco, mattone riduce dal 5 al 35%, calcestruzzo armato dal 30 al 100%, metallo blocca quasi completamente.

Come pulire il monitor per neonati?

Utilizzare un panno umido per pulire le superfici. Non immergere mai l'apparecchio in acqua. Rispettare l'ambiente durante lo smaltimento delle batterie.

Cosa fare in caso di interferenze o cattiva ricezione?

Allontanare i telefoni senza fili o portatili dall'unità bambino. Cambiare canale su entrambe le unità (selettori A-8 e B-7). Avvicinare le unità. Evitare di posizionare l'unità genitori vicino a una finestra.

Come fissare la clip per cintura sull'unità genitori?

Inserire il piccolo perno situato sul retro della clip nell'apposito rinforzo sul retro dell'unità genitori. Ruotare la clip verso sinistra fino a sentire un clic. Per rimuovere, ruotare verso destra e rimuovere.

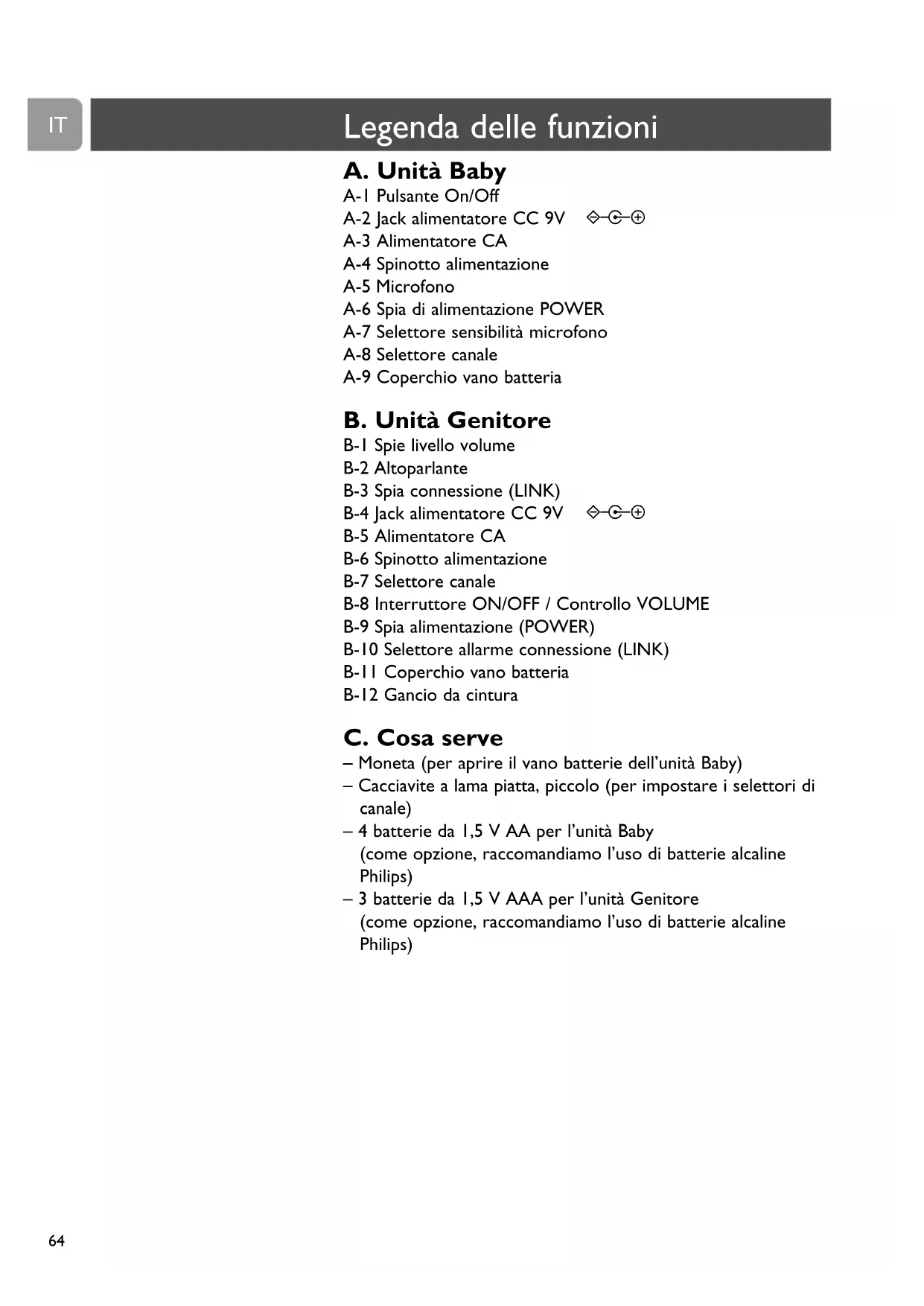

MANUALE UTENTE SCD464 PHILIPS

A-2 Jack alimentatore CC 9V

A-3 Alimentatore CA A-4 Spinotto alimentazione A-5 Microfono A-6 Spia di alimentazione POWER A-7 Selettore sensibilità microfono A-8 Selettore canale A-9 Coperchio vano batteria

B. Unità Genitore

B-1 Spie livello volume B-2 Altoparlante B-3 Spia connessione (LINK) B-4 Jack alimentatore CC 9V B-5 Alimentatore CA B-6 Spinotto alimentazione B-7 Selettore canale B-8 Interruttore ON/OFF / Controllo VOLUME B-9 Spia alimentazione (POWER) B-10 Selettore allarme connessione (LINK) B-11 Coperchio vano batteria B-12 Gancio da cintura

C. Cosa serve

• Moneta (per aprire il vano batterie dell'unità Baby)
• Cacciavite a lama piatta, piccolo (per impostare i selettori di canale)
• 4 batterie da 1,5 V AA per l'unità Baby (come opzione, raccomandiamo l'uso di batterie alcaline Philips)
• 3 batterie da 1,5 V AAA per l'unità Genitore (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

Sommario

IT

3 Illustrazioni

64 Legenda delle funzioni

64 Unità Baby 64 Unità Genitore 64 Cosa serve

65 Sommario

66 Benvenuti

66 Informazioni sulla sicurezza

67 Preparare all'uso il baby monitor

67 Unità Baby 67 Unità Genitore

68 Utilizzare il baby monitor

69 Altre funzioni

69 Evitare le interferenze 70 Regolare la sensibilità del microfono 70 Controllare il bimbo in sordina 71 Accendere e spegnere l'allarme connessione (LINK) 71 Collegare / Scollegare il gancio da cintura

72 Risoluzione di problemi

74 Domande frequenti

74 Specifiche tecniche

75 Importanti informazioni

75 Informazioni sull'ambiente 75 Manutenzione

75 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquillità dei genitori.

Con questo baby monitor potrete sentire sempre il vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attentamente questo manuale utente prima di utilizzare il baby monitor e conservatelo per consultarlo in futuro.

Il baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione umana e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby e il cavo dell'alimentatore siano sempre fuori dalla portata del bambino (almeno a un metro di distanza).
• Non collocate mai l'unità Baby nel letto o nel box del bambino.
• Non coprite il baby monitor (con asciugamani, coperte, ecc.).
• Non utilizzate mai il baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione indicata sulla targhetta identificativa dell'alimentatore (A-3, B-5) corrisponda alla tensione di rete locale.
• Non esponete il baby monitor a freddo o caldo estremi o a fonti di luce diretta (ad esempio raggi solari).
• Per prevenire il rischio di folgorazione, non aprite l'unità Baby né l'unità Genitore per accedere ai componenti interni (ad eccezione del coperchio del vano batteria).
• Le antenne di entrambe le unità sono fisse; non tentate di allungarle.

Unità Baby

L'unità Baby può essere alimentata a batterie o collegata a una presa di corrente.

In caso di interruzione dell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

Alimentazione di rete

1 Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇ -A-2) dell'unità baby. 2 Collegate l'alimentatore CA (A-3) ad una presa a muro. → L'unità Baby è ora pronta per l'uso, alimentata alla rete elettrica.

Alimentazione a batterie

1 Aprite il coperchio del vano batterie (A-9) dell'unità baby, utilizzando una moneta. 2 Inserite quattro batterie AA da 1,5 V rispettando la polarità come indicato dai simboli + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips). 3 Chiudete il coperchio del vano batterie (A-9), utilizzando una moneta. → L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità Genitore

L'unità Genitore può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

Alimentazione di rete

1 Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇ -B-4) dell'unità Genitore. 2 Collegate l'alimentatore CA (B-5) ad una presa a muro. → L'unità Genitore è ora pronta per l'uso, alimentata alla rete elettrica.

Preparazione all'uso del baby monitor

Alimentazione a batterie

1 Togliete il coperchio del vano batterie (B-11) dell'unità Genitore, facendolo scorrere verso il basso.

2 Inserite tre batterie AAA da 1,5 V rispettando la polarità come indicato dai simboli + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).

3 Rimettete al suo posto il coperchio del vano batterie (B-11) finché non scatta in posizione.

→ L'unità Genitore è ora pronta per l'uso, alimentata a batterie.

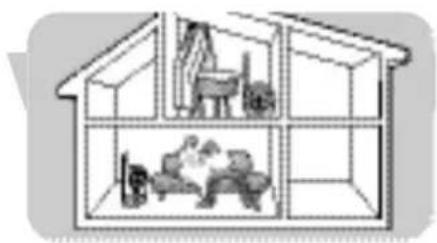

Utilizzare il baby monitor

1 Collocate entrambe le unità nella stessa stanza per verificare la connessione. Assicuratevi che l'unità Baby sia ad almeno 1 metro di distanza dall'unità Genitore.

2 Premete il pulsante ON/OFF (A-1) per accendere l'unità baby.

La spia di alimentazione POWER (A-6) si illumina in verde.

3 Accendete l'unità Genitore utilizzando l'interruttore ON/OFF (B-9) e regolate il volume al livello che preferite utilizzando il controllo di VOLUME (B-9).

La spia di alimentazione POWER (B-9) si illumina in verde.

Non appena viene stabilita la connessione tra le unità, la spia di connessione LINK (B-3) sull'unità Genitore si illumina in verde.

4 Collocate l'unità baby ad almeno 1 metro di distanza dal bambino.

5 Collocate l'unità Genitore nel luogo desiderato entro il raggio operativo dell'unità Baby, ma ad almeno 1 metro di distanza dall'unità Baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

Ora potete vigilare sul vostro bimbo!

Altre funzioni

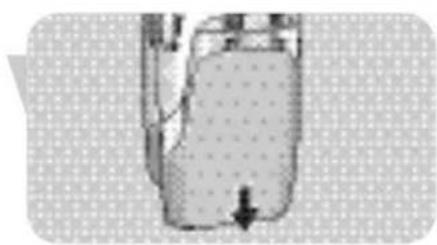

Evitare le interferenze (selezione canale)

Accertatevi sempre che i selettori di canale CHANNEL (A-8, B-7) all'interno del vano batteria (A-9, B-11) di entrambe le unità siano impostati sulla stessa posizione! Con i selettori di canale (A-8, B-7) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri baby monitor, apparecchi radio, ecc. selezionate un altro canale.

Aprite i coperchi dei vani batteria (A-9, B-11) di entrambe le unità.

• Unità Genitore: fate scorrere il coperchio verso il basso.
• Unità Baby: utilizzare una moneta.

2 Se state utilizzando le unità con alimentazione a batterie, estraete le batterie da entrambe le unità.

Altre funzioni

3 Utilizzate un cacciavite piccolo a testa piatta per ruotare la ghiera interna dei selettori di canale (A-8, B-7) nella posizione desiderata. Assicuratevi che entrambe le unità siano impostate sullo stesso canale.

Se la verifica della connessione non evidenzia la presenza di interferenze, chiudete i coperchi dei vani batteria (A-9, B-11). Se notate interferenze, provate a cambiare canale.

4 Chiudete i vani batteria.

Regolare la sensibilità del microfono

Con il controllo di sensibilità del microfono (A-7) dell'unità Baby, potete regolare il livello del sonoro proveniente dall'unità baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità baby cattura tutti i suoni. Se l'unità non cattura alcun suono, significa che non è in grado di funzionare in modalità di trasmissione continua, perché vietata dalle leggi locali. È possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità Baby e l'unità Genitore (quando la spia di connessione LINK (B-3) dell'unità Genitore è verde fissa).

• Utilizzate il selettore di sensibilità microfono (A-7) per regolare questa funzione al livello desiderato. Potete anche usare la vostra stessa voce come riferimento sonoro.

La spia di alimentazione POWER (A-6) sull'unità baby si illumina in giallo ogni volta che viene rilevato un suono.

Controllare il bimbo in sordina

• Impostate il volume sul livello minimo con l'interruttore ON/OFF / controllo di VOLUME (B-8) dell'unità Genitore. Non spegnete completamente l'unità Genitore!

Le spie del livello audio (B-1) dell'unità Genitore avvisano in modo visivo se dalla stanza del bambino provengono dei suoni. Più sono forti i rumori, più spie si accendono.

Quando non viene rilevato alcun suono, tutte le spie (B-1) saranno spente.

Accendere e spegnere l'allarme connessione (LINK)

È possibile accendere l'allarme connessione (LINK) sull'unità Genitore. Questo allarme emetterà un avvertimento acustico quando il collegamento tra le unità viene interrotto.

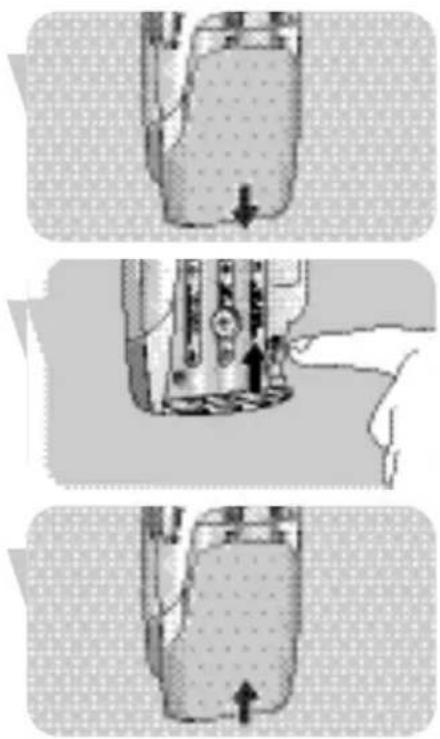

1 Aprite il vano batterie dell'unità Genitore (B-11) facendo scorrere il coperchio verso il basso. 2 Impostate il selettore (B-10) all'interno del vano in posizione di ON. 3 Rimettete al suo posto il coperchio del vano batterie (B-11) finché non scatta in posizione.

Per disattivare l'allarme, spostate il selettore (B-10) in posizione OFF.

Collegare / Scollegare il gancio da cintura

Quando l'unità Genitore è alimentata a batterie, potrete portarla con voi nelle vostre passeggiate per casa, controllando il vostro bambino con la massima libertà di movimento.

Collegare il gancio da cintura

• Fate combaciare il piccolo perno sul retro del gancio con la rientranza sul retro dell'unità genitore. Ruotate il gancio verso sinistra finché non scatta in posizione.

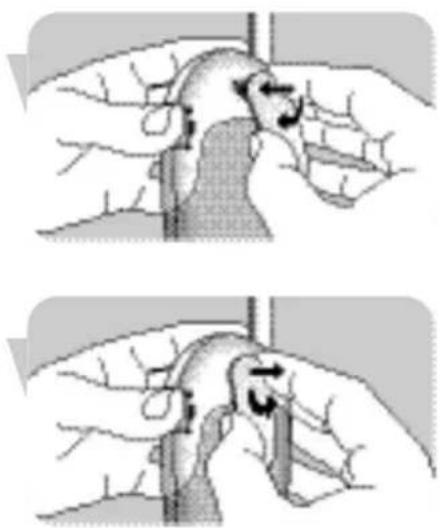

Scollegare il gancio da cintura

• Ruotate il gancio verso destra (RUOTATE) e toglietelo.

Problema Possibile causa Soluzione

Nessun suono dall'unità. Volume spento o troppo basso. Ruotate il controllo di VOLUME (B-8) sull'unità Genitore verso il

basso.

Unità fuori campo. Avvicinate l'unità Genitore a quella Baby.

Nessun collegamento tra le unità. L'unità Genitore si trovava fuori copertura del segnale trasmesso. Avvicinate l'unità Genitore a quella Baby.

	Le unità sono impostate Impostate i selettori di canale su canali differenti. (A-8, B-7) sulla stessa posizione su entrambé le unità.
Interferenze o ricezione scarsa.	Telefoni cordless o cellulari troppo vicini al baby monitor.	Allontanate i telefoni dal baby monitor.
	Interferenza proveniente da altre baby monitor nel vicinato.	Spostate entrambé le unità su un altre canale,tramite i selettori di (A-8, B-7).
	Livello alimentazione basso.	Sostituite le batterie.
	Il segnale trasmesso è fuori Campo; ci sono stati probabilitmente troppi murie/o soffitti tra l'unità Babye quella Genitore.	Avvicinate l'unità Genitore a quella Baby.
	L'unità Genitore è troppo vicina ad una finestra e riceve segnali dalle finestre. d'interferenza da altri appearecchi.	Allontanate l'unità Genitore

Problema Possibile causa Soluzione

La spia di alimentazione non si accende. L'unità è spenta. Premete il pulsante On/Off (A-1) POWER (A-6, B-9) o impostate l'interruttore On/Off (B-8) su ON.

L'alimentatore CA (A-3, B-5) non è collegato al jack

alimentazione DC 9V (A-2, B-4).

Collegate l'alimentatore CA (A-3, B-5) al jack alimentazione DC 9V (A-2, B-4).

(A-2, B-4).

L'alimentatore CA (A-3, B-5) non è collegato all'alimentazione.

Collegate l'alimentatore CA (A-3, B-5) ad una presa a muro.

Batteria scarica.

Sostituite le batterie.

La spia di alimentazione. Batteria scarica.

POWER (A-6, B-9)

lampeggia.

Sostituite le batterie.

Le unità emettono un fischio.

Le unità sono troppo vicine tra loro.

Allontanate l'unità Genitore da quella Baby (almeno 1 metro di distanza).

Il volume è troppo elevato.

Ruotate il controllo di VOLUME (B-8) verso l'alto.

Interferenze da un altro baby monitor.

I due sistemi utilizzano la stessa frequenza.

Cambiate canale (A-8, B-7).

La spia di connessione

Le unità si trovano fuori campo.

Cambiate canale (A-8, B-7).

LINK (B-3) lampeggia in

rosso/viene emesso un interferenza da un alto

beep di allarme connessione).

baby monitor.

Interferenze da un'altra

sorgente FM.

Eliminate la sorgente FM.

Materiali asciutti Spessore Perdita di materiale copertura

Domanda	Risposte
L'unità Genitore reagisce ai rumori nella stanza del bambino troppo lentamente / in ritardo.	Regolate la sensibilità del microfono sull'unità baby ad un livello più alto e / o avvicinate l'unità baby al vostro bambino (mantenendo in anni caso una distanza minima di 1 metro).
L'unità Genitore reagisce ad altri suoni ambientali troppo velocimente.	Regolate la sensibilità del microfono sull'unità baby ad un livello più basso e / o avvicinate l'unità baby al vostro bambino (mantenendo in anni caso una distanza minima di 1 metro).
Si verificano occasionali perdite di connessione, interruzioni audio ecc.	L'unità genitore si trovabialmente in prossimità del limite massimo di copertura consentito. Cambiateleippo o cercate di ridurre leggermente la distanza. Tenete presente che per ristabilire una nuova connessione occorrono circa 30 secondi.

Specifiche tecniche

Alimentazione - Alimentatore CA da 230V CA, 50 Hz (due, forniti). Tensione in uscita 9V CC, 200mAh. Distanza operativa - Fino ad un max di 200 metri in campo aperto. A seconda dell'ambiente circostante e di altri fattori di disturbo la copertura può subire delle limitazioni.

Legno, gesso, cartongesso, vetro < 30 cm / 12" 0 - 10% (senza metallo, fili metallici, piombo)

Mattoni, legno compensato < 30 cm / 12" 5 - 35%

Cemento armato < 30 cm / 12" 30 - 100%

Griglie e sbarre metalliche < 1 cm / 0.4" 90 - 100%

Lastre di metallo, alluminio < 1 cm / 0.4" 100%

La riduzione di campo può raggiungere il 100% in caso di materiali bagnati od umidi.

Temperatura operativa 0°C - 40°C

Frequenze di trasmissione 40,665 MHz, 40,680 MHz, 40,695 MHz

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trovava il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Manutenzione

• Pulite il baby monitor con un panno umido
• Smaltite le batterie esauste rispettando le norme ambientali. Non utilizzate batterie vecchie e nuove contemporaneamente, o di tipo differente.
• Estraete le batterie se pianificate di non utilizzare il baby monitor per un prolungato periodo di tempo.
• Se lasciate le batterie nell'unità perché è alimentata alla rete elettrica, controllate che non ci siano fuoriuscite di liquido ogni sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e comandi frequenti

Linea di contatto:

In caso di problemi con SCD464, si prega di contattare la nostra linea verde per l'assistenza! È possibile trovare il numero nell'opuscolo di garanzia separato.

Prima di chiamare, si prega di leggere attentamente il presente manuale.

Sarà possibile risolvere la maggior parte degli inconvenienti

Vi verrà chiesto:

• Di descrivere il problema e quando si verifica
• Il numero di modello sull'etichetta del vostro prodotto
• La data di acquisto

A. Unità del bambino

A-1 Pulsante On/Off

A-2 Ingresso alimentazione DC 9V

Con il controllo di sensibilità del microfono (A-7) sull'unità del bambino è possibile regolare il suono dell'unità del bambino su tre livelli: basso, medio o alto. Se si seleziona il livello massimo, l'unità del bambino rileva tutti i suoni. Se la sensibilità è impostata su un livello basso, l'unità non rileverà suoni deboli, a condizione che la trasmissione continua sia vietata dalla legge. È possibile modificare la sensibilità del microfono solo se è stata stabilita la connessione tra l'unità del bambino e l'unità del genitore (quando la spia di connessione (B-3) sull'unità del genitore è sempre accesa).

Utilizzare il controllo di sensibilità del microfono (A-7) per regolare la sensibilità del microfono dell'unità del bambino su tre livelli. È possibile utilizzare come punto di riferimento la luce.

4. Chiudere i vani batteria.

Aprire i coperchi dei vani batteria (A-9, B-11) su entrambi gli apparecchi.

• Apparecchio genitore: far scorrere il coperchio verso il basso.
• Apparecchio bambino: usare una moneta.
