Produkttyp	Ljudbabymonitor
Märke	Philips
Modell	SCD468
Strömförsörjning babyenhet	Nätadapter 230V 50Hz (medföljer) eller 4 AA-batterier 1,5V (ingår ej)
Strömförsörjning föräldraenhet	Inbyggt uppladdningsbart NiMH-batteri (medföljer) + nätladdare 230V 50Hz
Batteritid föräldraenhet	Upp till 10 timmar efter full laddning
Laddningstid	Minst 14 timmar för full laddning
Maximal räckvidd utomhus	Upp till 250 meter
Antal kanaler	16 valbara kanaler
Huvudfunktioner	Tvåvägsljudövervakning, nattlampa, mikrofonkänslighetsinställning, anslutningslarm, ljusvolymindikatorer
Visuell ljudindikator	Volymljusindikatorer på föräldraenheten (ju högre barnet skriker, desto fler lampor tänds)
Säkerhet	Använd inte som ersättning för vuxenövervakning; håll borta från barnets räckhåll (avstånd > 1 m); täck inte över enheten; använd inte nära vatten
Drifttemperatur	0°C till 40°C
Överföringsfrekvenser	Ej specificerade (FM i 2,4 GHz-bandet eller liknande, inte specificerat)
Underhåll och rengöring	Rengör med fuktig trasa; använd inte slipande medel
Reservdelar / reparerbarhet	Uppladdningsbart batteri i föräldraenheten kan bytas (endast NiMH); batterier i babyenheten kan bytas
Ingående tillbehör	2 nätadaptrar, 1 uppladdningsbart batteri, 1 bälteshållare, 1 laddare
Garanti	Se separat garantihäfte

Vanliga frågor - SCD468 PHILIPS

Varför är det uppladdningsbara batteriet i föräldraenheten inte fullt fungerande efter första laddningen?

Det krävs cirka 3 fullständiga laddnings- och urladdningscykler innan NiMH-batterierna når sin fulla kapacitet.

Batteritiden för det uppladdningsbara batteriet är mycket kort. Vad ska jag göra?

Att låta batteriet vara permanent anslutet till laddaren kan förkorta dess livslängd. Om du inte använder produkten under en tid, laddas batteriet ur normalt. Ladda det även under kort tid för att återställa dess kapacitet.

Laddningslampan förblir röd även efter full laddning. Är detta normalt?

Ja, laddningslampan (B-6) förblir tänd så fort föräldraenheten placeras på laddaren. Den dämpas gradvis när batterierna är fulla, men förblir tänd för att indikera att enheten är strömförsörjd.

Varför tänds föräldraenheten inte omedelbart efter att den placerats på laddaren?

Om batteriet är helt urladdat måste du vänta cirka 30 minuters laddning innan du kan slå på föräldraenheten på laddaren.

Föräldraenheten reagerar för långsamt på barnets skrik. Hur kan jag förbättra?

Öka mikrofonkänsligheten på babyenheten (omkopplare A-8) och/eller flytta babyenheten närmare barnet samtidigt som du håller minst 1 meters avstånd.

Föräldraenheten reagerar för snabbt på omgivningsljud. Hur kan jag minska?

Minska mikrofonkänsligheten på babyenheten (omkopplare A-8) och/eller flytta babyenheten längre från barnet samtidigt som du håller minst 1 meters avstånd.

Förbindelsen mellan enheterna bryts ibland och det blir ljudavbrott. Vad ska jag göra?

Du är troligen på räckviddsgränsen. Försök att flytta enheterna närmare varandra. Observera att det tar cirka 30 sekunder för en ny anslutning att etableras.

Hur byter jag kanal för att undvika störningar?

Öppna batterifacken på båda enheterna. Ta ut batterierna. Använd en liten platt skruvmejsel för att vrida kanalväljaren (A-9, B-11) till samma position. Sätt tillbaka batterierna och stäng facken.

Kan jag använda föräldraenheten utan att ansluta den till elnätet?

Ja, när det uppladdningsbara batteriet är fulladdat kan föräldraenheten fungera i upp till 10 timmar i trådlöst läge. Du kan då ta med dig den med bälteshållaren.

Hur aktiverar eller avaktiverar jag anslutningslarmet?

Öppna batterifacket på föräldraenheten (B-12). Ställ omkopplaren (B-13) på ON för att aktivera larmet (det ljuder vid förlorad anslutning) eller på OFF för att avaktivera det.

BRUKSANVISNING SCD468 PHILIPS

C. Övrigt du behöver

• Mynt (för att öppna batterifacket på babyenheten). Liten spårskruvmejsel (för att ställa in kanalväljarna)
• 4 × 1,5 V AA-batterier för babyenheten (tillval, vi rekommenderar Philips Alkaline-batterier)

3 Illustrationer

108 Funktioner

108 Babyenhet 108 Föräldraenhet 108 Övrigt du behöver

109 Innehåll

110 Välkommen

110 Säkerhetsinformation

110 Installera babyvakten

110 Babyenhet 111 Föräldraenhet

112 Använda babyvakten

113 Funktioner

113 Undvik störningar 114 Justera mikrofonkänsligheten 114 Tyst babyövervakning 115 Slå på/av larmet 115 Montera/demontera bältesfästet

116 Felsökning

117 Vanliga frågor

118 Tekniska data

119 Viktig information

119 Byta batteripaketet (föräldraenhet) 120 Miljöinformation 120 Underhåll

120 Behöver du hjälp?

Philips engagerar sig starkt för att ta fram vårdande, tillförlitliga produkter som föräldrar verkligen behöver. Den här babyvakten gör att du kan höra barnet var du än befinner dig i och omkring huset. Med 16 olika kanaler att välja på är störningar ett minimalt problem.

Läs igenom den här bruksanvisningen noga innan du använder babyvakten. Spara bruksanvisningen för framtida behov. Babyvakten är avsedd som ett hjälpmedel. Den kan inte ersätta lämplig, ansvarstagande vuxenuppsikt och ska inte användas i detta syfte.

• Se till att babyenheten och adapterkabeln alltid är utom räckhåll för barnet (på minst en meters avstånd).
• Placera aldrig babyenheten inuti barnsängen eller lekhagen.
• Täck aldrig över babyvakten (med handduk, filt eller liknande).
• Använd inte babyvakten i fuktiga utrymmen eller i närheten av vatten.
• Kontrollera att spänningen som anges på adaptrarnas typskyltar (A-4, B-3) överensstämmer med den lokala nätspänningen innan du ansluter dem till elnätet.
• Utsätt inte babyvakten för stark kyla eller värme eller starkt ljus (till exempel direkt solljus).
• För att undvika elstötar ska du inte öppna höljet till babyenheten eller föräldraenheten (utom batterifacken).
• Antennerna på båda enheterna är fasta — försök inte dra ut dem.

Installera babyvakten

Babyenhet

Babyenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

Nätansluten drift

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V ◇ -A-3) på babyenheten. 2. Anslut växelströmsadaptern (A-4) till ett vägguttag. → Därmed är babyenheten klar att använda nätansluten.

Batteridrift

1. Ta bort batteriluckan (A-10) på babyenheten med hjälp av ett mynt.

Installera babyvakten

SV

2. Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll. (Markeringarna + och - i batterifacket. Batterier medföljer inte, vi rekommenderar Philips Alkaline-batterier.) 3. Sätt tillbaka batteriluckan (A-10) med hjälp av ett mynt.

→ Därmed är babyenheten klar att använda batteridriven.

Föräldraenhet

Föräldraenheten är försedd med ett laddningsbart batteripaket.

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V - -B-7) på laddaren/basen (B-5). 2. Anslut växelströmsadaptern (B-3) till ett vägguttag. 3. Placera föräldraenheten i laddaren/basen (B-5).

Den röda laddningsindikatorn (B-6) tänds.

4 Låt föräldraenheten stå i laddaren/basen (B-5) under minst 14 timmar för att ladda batterierna helt.

När batterierna är laddade lyser laddningsindikatorn (B-6) gradvis svagare. Föräldraenheten kan därefter tas ur laddaren/basen och användas trådlöst under upp till 10 timmar. När strömindikatorlampan (B-10) blinkar röd, är batterierna urladdade. Placera föräldraenheten i dess laddare/bas (B-5) för att ladda upp batterierna.

→ Därmed är föräldraenheten klar att använda.

Använda babyvakten

1 Placera båda enheterna i samma rum, för att prova kommunikationen. Babyenheten måste befinna sig minst 1 meter från föräldraenheten.

2 Tryck på på/av-knappen (A-1) för att slå på babyenheten. > Strömindikatorn (A-7) lyser grön.

3 Slå på föräldraenheten med dess på/av-knapp (B-9) och justera volymen till önskad nivå med hjälp av volymkontrollen (B-9).

Strömindikatorn (B-10) lyser grön.

När förbindelse upprättats mellan enheterna tänds den gröna länkindikatorn (B-8) på föräldraenheten.

4 Placera babyenheten minst 1 meter från barnet.

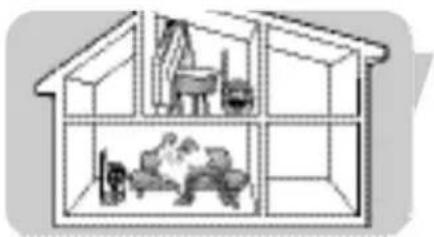

5 Placera föräldraenheten på önskad plats inom babyenhetens räckvidd, dock minst 1 meter från babyenheten. Mer information om räckvidd finns under Tekniska data.

→ Nu kan du använda babyvakten.

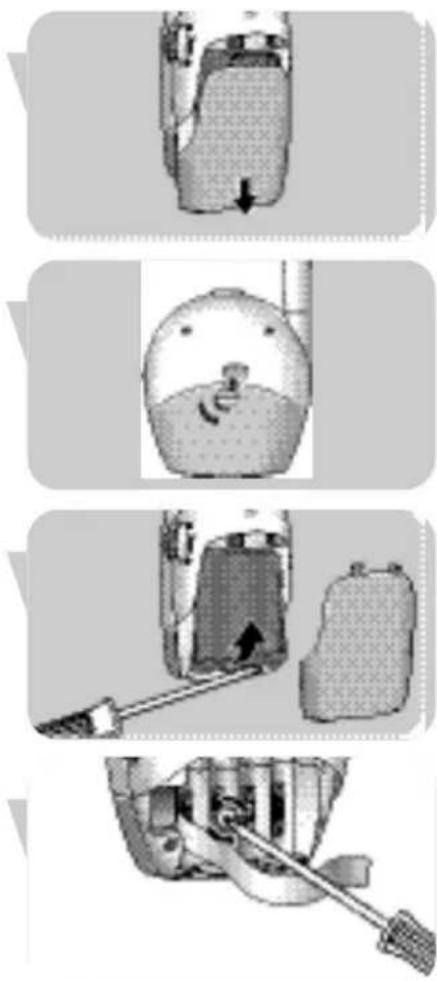

Undvika störningar (kanalval)

Kontrollera alltid att kanalväljarna (A-9, B-11) i batterifacken på båda enheterna står i samma läge.

Med kanalväljarna (A-9, B-11) kan du välja mellan 16 olika kanaler. Om störningar förekommer från andra babyvakter, radiofrekventa apparater etc., väljer du en annan kanal.

Öppna batterifacken (A-10, B-12) på båda enheterna.

• Föräldraenhet: skjut ned locket (B-12).
• Babyenhet: använd ett mynt.

2 Lyft upp det laddningsbara batteripaketet (B-14) i föräldraenheten.

Om du kör enheten på batteri, tar du ut batterierna ur enheten.

3 Använd en liten spårskruvmejsel för att vrida den inre ringen på kanalväljarna (A-9, B-11) till önskat läge. Kontrollera att båda enheterna är inställda på samma kanal.

4 Sätt tillbaka batterier och batteripaket.

5 Stäng batterifacken (A-10, B-12).

Justera mikrofonkänsligheten

Använd mikrofonkänslighetsväljaren (A-8) på babyenheten för att ställa in ljudvolymen från babyenheten till önskad nivå (låg, medel eller hög). På högsta nivån övervakar babyenheten nästan alla ljud. Mikrofonkänsligheten kan bara ändras när förbindelse är upprättad mellan babyenheten och föräldraenheten (när länkindikatorn (B-8) lyser med fast grönt sken).

• Ställ in babyenhetens mikrofonkänslighet till önskad nivå med mikrofonkänslighetsväljaren (A-8). Du kan använda din egen röst som referens.

Strömindikatorn (A-7) på babyenheten lyser gul när enheten registrerar att ljud.

Tyst babyövervakning

• Använd på/av-knappen/volymkontrollen (B-9) på föräldraenheten för att ställa in volymen till lägsta nivå. Stäng inte av föräldraenheten helt!

Ljudnivåindikatorerna (B-1) på föräldraenheten visar barnets ljud visuellt. Ju starkare ljud barnet avger, desto fler lampor tänds. Om inget ljud detekteras är alla ljudnivålampor (B-1) släckta.

Tända/släcka nattlampan

Tryck på babyenhetens nattlampa (A-2) för att tända eller släcka den.

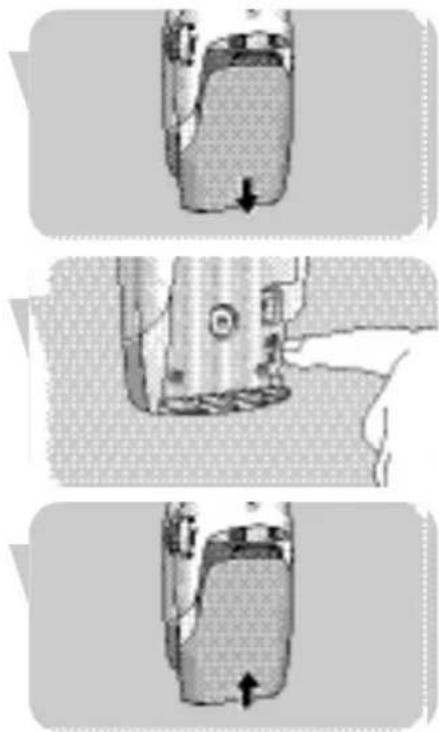

Slå på/av länklarmet

Du kan slå på länklarmet på föräldraenheten. Länklarmet ljuder om förbindelsen mellan enheterna bryts.

Öppna föräldraenhetens batterifack (B-12) genom att skjuta ned locket. 2 Sätt omkopplaren (B-13) inne i facket i påslaget läge (n 3 Skjut tillbaka batteriluckan (B-12) tills det klickar på plats. För att stänga av larmet sätter du väljaren (B-13) till avstängt läge

Montera/ta bort bältesfästet

Om du använder föräldraenheten med batteridrift kan du bära den med dig i och omkring huset, så att du kan röra dig fritt men ändå övervaka barnet.

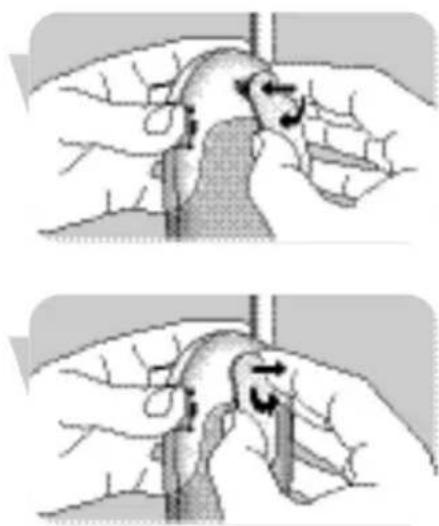

Montera bältesfästet

• För in den lilla tappen på bältesfästets (B-15) baksida i försänkningen på baksidan av föräldraenheten. Vrid bältesfästet (B-15) åt vänster tills det klickar på plats.

Ta bort bältesfästet

Vrid bältesfästet (B-15) åt höger (VRID ▷) och ta av det.

Problem Möjlig orsak Lösning

Inget ljud i Volym avstängd eller för låg. Vrid volymkontrollen (B-9) på föräldraenheten nedåt.

Enheterna utanför räckvidd. Flytta föräldraenheten närmare babyenheten.

Ingen förbindelse mellan Enheterna är satta till olika. Ställ in kanalväljarna kanaler. enheter. (A-9, B-11) till samma läge på båda

enheterna.

Föräldraenhet utanför räckvidd Flytta föräldraenheten närmare sänd signal. babyenheten.

Batteripaketet laddas inte. Batterierna är uttjänta. Byt ut batteripaketet (B-14) i föräldraenheten.

Störningar eller dålig mottagning

Mobiltelefon eller sladdlös telefon Flytta telefoner bort från för nära babyvakten. babyvakten.

Störning från andra babyvakter i Växla båda enheterna till en annan närheten. kanal med hjälp av kanalväljarna (A-9, B-11).

Batteri svagt. Ladda batteripaketet i tid.

Den sända signalen är utanför Flytta föräldraenheten närmare räckvidd (det kan finnas för babyenheten.

många väggar och/eller tak mellan babyenheten och föräldraenheten.

Föräldraenhet placerad för nära Flytta föräldraenheten från ett fönster där den uppfångar fönstret. störande signaler från andra apparater.

Länkindikator (B-9) blinkar rött/länkalarm (B-8) ljuder.

Enheterna utanför räckvidd. Flytta enheterna närmare varandra.

Störning från annan babyvakt. Växla till en annan kanal (A-9, B-11).

Störning från annan FM-källa. Avlägsna den andra FM-källan.

Fråga

Varför har inte det laddningsbara batteripaketet full drifttid efter första laddningen?

Det laddningsbara batteriet räcker mycket kort tid. Varför?

Laddningslampan (B-6) på föräldraenhetens laddare/bas (B-5) förblir tänd även efter att full laddningstid gått. Varför?

När föräldraenheten sätts i laddaren/basen går det inte att slå på den omedelbart.

Föräldraenheten reagerar för långsamt/sent på barnets ljud.

Föräldraenheten reagerar för fort på omgivningsljud.

Förbindelsen bryts ibland och ljudet går inte fram.

Svar

NiMH-batterier måste laddas upp och laddas ur helt cirka 3 gånger innan de uppnår sin fulla kapacitet.

Det laddningsbara batteripaketets livslängd kan förkortas om det hela tiden står på laddning. Om produkten inte används på en tid laddas batteripaketet långsamt ur. Detta är normalt. En kort uppladdning återställer det till full kapacitet.

Laddningslampan (B-6) lyser alltid när föräldraenheten är isatt. Den lyser gradvis svagare, men slocknar inte, när batteriet laddas. Den indikerar att föräldraenheten är påslagen.

Batteriet är förmodligen helt urladdat.

Efter cirka 30 minuters laddning kan du slå på föräldraenheten, om den står på laddaren.

Sätt babyenhetens mikrofonkänslighet högre och/eller flytta babyenheten närmare barnet (minsta avstånd 1 meter).

Sätt babyenhetens mikrofonkänslighet lägre och/eller flytta babyenheten närmare barnet (minsta avstånd 1 meter).

Du närmar dig förmodligen gränserna för praktisk räckvidd. Prova en annan plats eller minska avståndet något. Observera att det tar cirka 30 sekunder varje gång innan förbindelse upprättas.

Strömförsörjning

- Batteripaket: uppladdningsbart NiMH för föräldraenhet (medföljer). - Nätadapter 230 VAC, 50 Hz (två medföljer). Utpänning 9 VDC, 200 mAh.

Räckvidd

• Upp till 250 meter utomhus. Räckvidden kan begränsas av omgivning och andra störande faktorer.

Byggnadsmaterial

Material - Räckvidds- tjocklek nedsättning

Trä, gips, puts, glas (utan metall eller trä, inget bly) < 30 cm 0 - 10 %

Tegel, plywood < 30 cm 5 - 35 %

Armerad betong < 30 cm 30 - 100 %

Metallgaller, stänger < 1 cm 90 - 100 %

Metall-, aluminiumplåt < 1 cm 100 %

För våta och fuktiga material kan räckvidden minska med upp till 100%.

Drifttemperatur

0°C - 40°C

Sändningsfrekvenser

Om batteripaketet måste laddas oftare än vanligt, byter du det mot ett nytt. Använd bara laddningsbara NiMH-batterier.

Öppna föräldraenhetens batterifack (B-12) genom att föra luckan nedåt. 2. Lossa det gamla batteripaketet (B-14) från strömanslutningen och ta ut det ur batterifacket. 3. Anslut försiktigt det nya batteripaketet till strömanslutningen och sätt i det i batterifacket. 4. Stäng batterifacket (B-12).

Miljöinformation

Kassering av din gamla produkt

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

Underhåll

• Rengör babyvakten med en fuktig trasa.
• Avfallshantera uttjänta batterier på miljövänligt sätt.
• Blanda inte gamla och nya batterier eller olika typer av batterier.
• Om batterierna sitter kvar i enheten medan den drivs från elnätet, ska du kontrollera dem med avseende på läckage varje halvår.

Behöver du hjälp?

Online-hjälp: www.philips.com

För interaktiv hjälp, nedladdning och vanliga frågor.

Telefonkontakt:

Om du har några frågor om SCD468 är du välkommen att kontakta vår helpline. Du hittar numret i det separata garantihäftet.

Vi ber dig läsa den här handboken noga innan du ringer.

På det sättet kan du lösa de flesta problemen.

Du uppmanas ange:

• en beskrivning av problemet och när det uppträder
• Produktens typnummer (finns på typskylten)
• inköpsdatum.

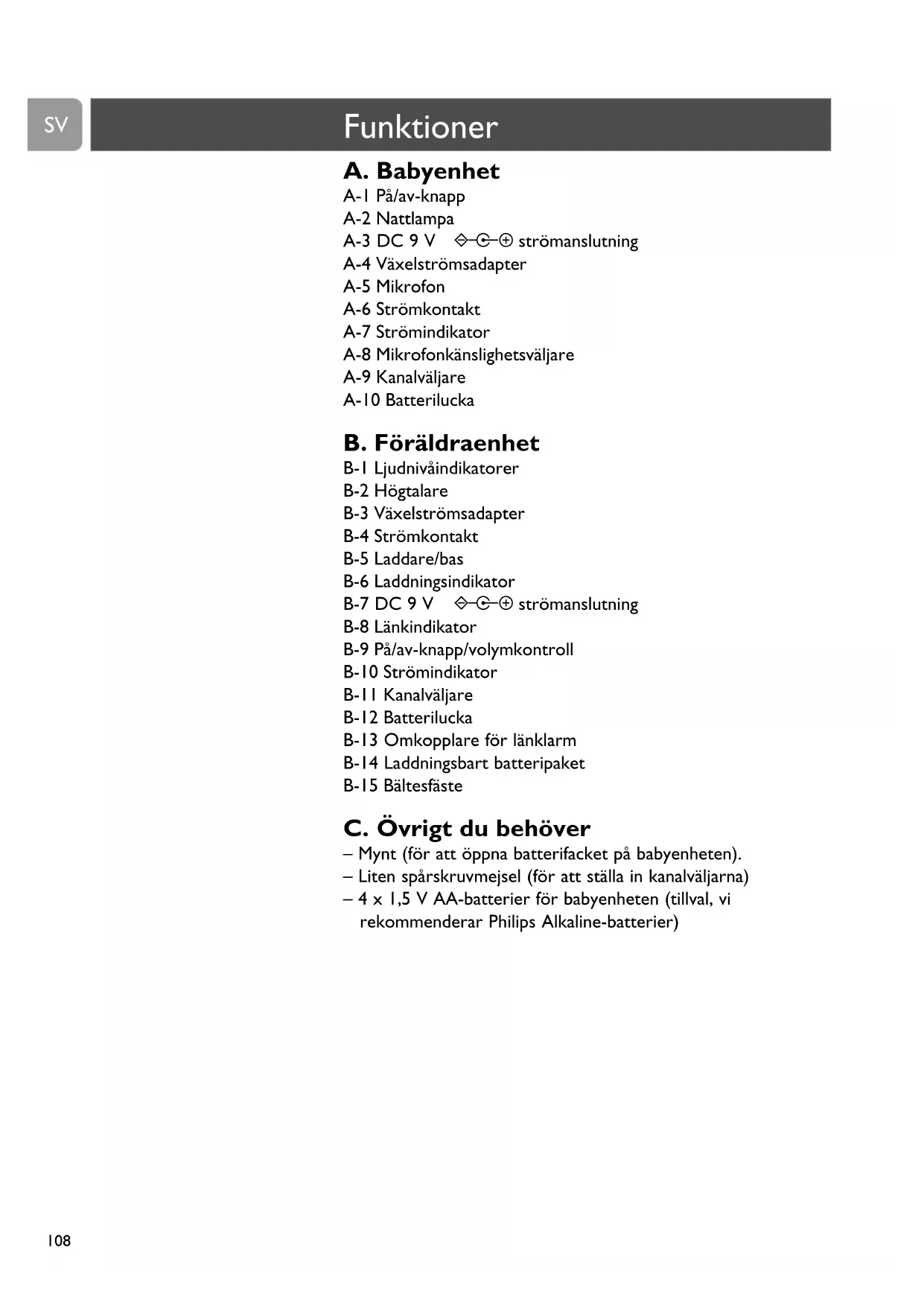

A. Babyenhet

A-1 ON/OFF (tänd/släck) knapp A-2 Nattljus A-3 9V DC-strömförsörjningsuttag A-4 Växelströmsadapter A-5 Mikrofon A-6 Strömstift A-7 POWER (ström) ljus A-8 Reglering av mikrofonkänslighet A-9 Kanalväljare A-10 Batterilucka

B. Föräldraenhet

B-1 Ljudnivålampa B-2 Högtalare B-3 Växelströmsadapter B-4 Strömkontakt B-5 Laddningsbas B-6 Indikatorlampa för laddning B-7 Likströmskontakt B-8 LINK-lampa B-9 ON/OFF (på/av) -knapp / VOLUME (volymreglering) -knapp B-10 POWER (ström) -lampa B-11 Kanalväljare B-12 Batterilucka B-13 LINK-larmkontakt B-14 Uppladdningsbart batteri B-15 Bältesclips
