Tipo de produto	Monitor para bebê áudio
Marca	Philips
Modelo	SCD468
Alimentação unidade bebê	Adaptador de parede 230V 50Hz (fornecido) ou 4 pilhas AA 1,5V (não fornecidas)
Alimentação unidade pais	Bateria NiMH recarregável integrada (fornecida) + carregador de parede 230V 50Hz
Autonomia unidade pais	Até 10 horas após carga completa
Tempo de carga	Pelo menos 14 horas para uma carga completa
Alcance máximo ao ar livre	Até 250 metros
Número de canais	16 canais selecionáveis
Funções principais	Monitoramento de áudio bidirecional, luz noturna, ajuste de sensibilidade do microfone, alarme de conexão, indicadores luminosos de volume
Indicador visual de som	Luzes indicadoras de volume na unidade pais (quanto mais o bebê chora, mais luzes acendem)
Segurança	Não usar como substituto da supervisão adulta; manter fora do alcance do bebê (distância > 1 m); não cobrir o aparelho; não usar perto de água
Temperatura de operação	0°C a 40°C
Frequências de transmissão	Não especificadas (FM na banda de 2,4 GHz ou similar, não especificado)
Manutenção e limpeza	Limpar com pano úmido; não usar produtos abrasivos
Peças de reposição / reparabilidade	Bateria da unidade pais substituível (apenas NiMH); pilhas da unidade bebê substituíveis
Acessórios incluídos	2 adaptadores de parede, 1 bateria recarregável, 1 clipe de cinto, 1 carregador
Garantia	Ver folheto de garantia separado

Perguntas frequentes - SCD468 PHILIPS

Por que a bateria recarregável da unidade pais não está totalmente operacional após a primeira carga?

É necessário cerca de 3 ciclos completos de carga e descarga para que as baterias NiMH atinjam sua capacidade total.

A autonomia da bateria recarregável está muito reduzida. O que fazer?

Deixar a bateria permanentemente conectada ao carregador pode reduzir sua vida útil. Se não usar o produto por um tempo, a bateria se descarrega normalmente. Recarregue-a mesmo por pouco tempo para restaurar sua capacidade.

O indicador de carga permanece aceso em vermelho mesmo após uma carga completa. Isso é normal?

Sim, o indicador de carga (B-6) permanece aceso assim que a unidade pais é colocada no carregador. Ele diminui gradualmente quando as baterias estão cheias, mas permanece aceso para indicar que a unidade está ligada.

Por que a unidade pais não liga imediatamente após ser colocada no carregador?

Se a bateria estiver completamente descarregada, é necessário aguardar cerca de 30 minutos de carga antes de ligar a unidade pais no carregador.

A unidade pais reage muito lentamente aos choros do bebê. Como melhorar?

Aumente a sensibilidade do microfone da unidade bebê (interruptor A-8) e/ou aproxime a unidade bebê do bebê, respeitando a distância mínima de 1 metro.

A unidade pais reage muito rápido aos ruídos ambiente. Como reduzir?

Reduza a sensibilidade do microfone da unidade bebê (interruptor A-8) e/ou afaste a unidade bebê do bebê, respeitando a distância mínima de 1 metro.

A ligação entre as unidades às vezes é interrompida e há cortes de áudio. O que fazer?

Você provavelmente está no limite do alcance. Tente aproximar as unidades. Observe que leva cerca de 30 segundos para estabelecer uma nova ligação.

Como mudar o canal para evitar interferências?

Abra os compartimentos de pilhas das duas unidades. Remova as pilhas/bateria. Use uma pequena chave de fenda de cabeça chata para girar o seletor de canal (A-9, B-11) para a mesma posição. Coloque as pilhas de volta e feche os compartimentos.

Posso usar a unidade pais sem conectá-la à tomada?

Sim, uma vez que a bateria recarregável esteja completamente carregada, a unidade pais pode funcionar até 10 horas no modo sem fio. Você pode então levá-la com você usando o clipe de cinto.

Como ativar ou desativar o alarme de conexão?

Abra o compartimento de pilhas da unidade pais (B-12). Coloque o interruptor (B-13) em ON para ativar o alarme (ele soa em caso de perda de conexão) ou em OFF para desativá-lo.

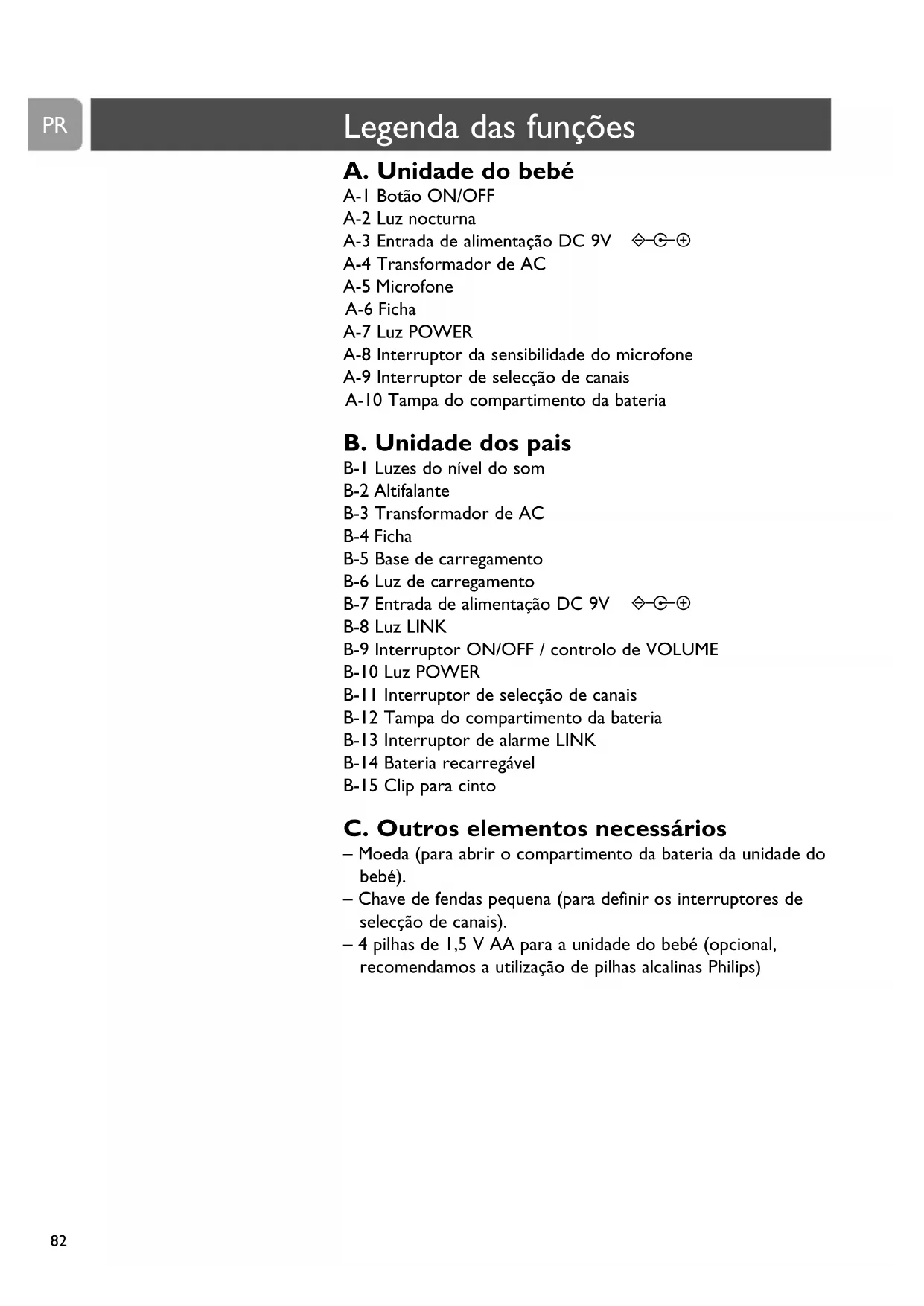

MANUAL DE UTILIZADOR SCD468 PHILIPS

A. Unidade do bebê A-1 Botão ON/OFF A-2 Luz noturna A-3 Entrada de alimentação DC 9V A-4 Transformador de AC A-5 Microfone A-6 Ficha A-7 Luz POWER A-8 Interruptor da sensibilidade do microfone A-9 Interruptor de seleção de canais A-10 Tampa do compartimento da bateria

B. Unidade dos pais

B-1 Luzes do nível do som B-2 Altifalante B-3 Transformador de AC B-4 Ficha B-5 Base de carregamento B-6 Luz de carregamento B-7 Entrada de alimentação DC 9V B-8 Luz LINK B-9 Interruptor ON/OFF / controlo de VOLUME B-10 Luz POWER B-11 Interruptor de seleção de canais B-12 Tampa do compartimento da bateria B-13 Interruptor de alarme LINK B-14 Bateria recarregável B-15 Clip para cinto

C. Outros elementos necessários

• Moeda (para abrir o compartimento da bateria da unidade do bebê).
• Chave de fendas pequena (para definir os interruptores de seleção de canais).
• 4 pilhas de 1,5 V AA para a unidade do bebê (opcional, recomendamos a utilização de pilhas alcalinas Philips)

3 Ilustrações

82 Legendas funções

82 Unidade do bebê 82 Unidade dos pais 82 Outros elementos necessários

83 Índice

84 Bem-vindo

84 Informações de segurança

84 Unidade do bebê 85 Unidade dos pais

87 Evitar interferências 88 Regular a sensibilidade do microfone 88 Monitorizar o bebê em silêncio 89 Ligar e desligar o alarme LINK 89 Colocar/retirar o clip para cinto

90 Resolução de problemas

91 Perguntas mais frequentes

92 Características sociais

93 Informações importantes

93 Substituir a bateria da unidade dos pais 94 Informações relativas ao meio ambiente 94 Manutenção

94 Precisa de ajuda?

A Philips dedica-se ao fabrico de produtos fiáveis e destinados à prestação de cuidados para proporcionar aos pais a tranquilidade de que necessitam. Com este monitor para bebés, pode ouvir o seu filho sempre que estiver dentro ou perto da sua casa. Com dezasseis canais diferentes, ouvirá um nível mínimo de interferências.

Philips Baby Care, juntos a cuidar

Informações de segurança

Leia cuidadosamente este manual de utilização antes de utilizar o seu monitor para bebés e guarde-o para futuras referência. Este monitor para bebés é um dispositivo de apoio. Não é um substituto de uma supervisão responsável e adequada de um adulto e, por conseguinte, não deve ser utilizado para tal.

• Certifique-se de que a unidade do bebé e o cabo do transformador ficam sempre fora do alcance do bebé (a uma distância de, pelo menos, 1 metro / 3 pés).
• Nunca coloque a unidade do bebé no interior do berço ou do parque para bebés.
• Nunca tape o monitor para bebés (com uma toalha, cobertor, etc.).
• Nunca utilize o monitor para bebés em locais húmidos ou perto da água.
• Verifique se a tensão indicada na placa de identificação dos transformadores (A-4, B-3) corresponde à tensão realizada no local, antes de ligar à fonte de alimentação de AC.
• Não exponha o monitor para bebés a vezes intensos de frio, calor ou luz (por exemplo, luz direta do sol).
• Para prevenir choques elétricos, não abra a unidade do bebé nem a unidade dos pais (exceto no caso das tampas do compartimento da bateria).
• As antenas de ambas as unidades são fixas; não tente esticá-las.

A unidade do bebé pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

1. Ligue o cabo do transformador à entrada de alimentação (DC 9V ⇔ --A-3) da unidade do bebé. 2. Ligue o transformador de AC (A-4) a uma tomada de parede. → A unidade do bebé fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

1. Com uma moeda, retire a tampa do compartimento das pilhas (A-10) da unidade do bebé.

2. Introduza duas pilhas 1,5V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).

3. Com uma moeda, feche a tampa do compartimento das pilhas (A-10).

→ A unidade do bebé fica pronta a funcionar com pilhas.

Unidade dos pais

A unidade dos pais já tem instalada uma bateria recarregável.

1. Ligue o cabo do transformador à entrada de alimentação (DC 9V — — + B-7) da base de carregamento (B-5).

2. Ligue o transformador de AC (B-3) a uma tomada de parede.

3 Coloque a unidade dos pais na base de carregamento (B-5). A luz de carregamento (B-6) acende-se a vermelho.

4 Deixe a unidade dos pais na base de carregamento (B-5) até a bateria estar totalmente carregada (pelo menos, 14 horas).

Quando a bateria estiver totalmente carregada, a luz de carregamento (B-6) escurece gradualmente. A unidade dos pais pode então ser retirada da base de carregamento e ser utilizada sem qualquer tipo de ligação por fio até um máximo de 10 horas.

Quando a luz POWER (B-10) pisca a vermelho, a carga da bateria está baixa. Coloque a unidade dos pais na base de carregamento (B-5) para recarregar a bateria.

→ A unidade dos pais fica pronta a funcionar!

1 Posicione ambas as unidades na mesma divisão para testar a ligação. Certifique-se de que a unidade do bebé fica a, pelo menos, 1 metro / 3 pés de distância da unidade dos pais.

2 Prima o botão ON/OFF (A-1) para ligar a unidade do bebé. A luz POWER (A-7) acende-se a verde.

3 Ligue a unidade dos pais através do botão ON/OFF (B-9) e regule o volume para o nível pretendido através do controlo de VOLUME (B-9).

A luz POWER (B-10) acende-se a verde.

Quando a ligação entre as unidades tiver sido estabelecida, a luz LINK (B-8) da unidade dos pais acende-se a verde.

5 Posicione a unidade dos pais no local pretendido dentro do raio de alcance de funcionamento da unidade do bebé, mas a, pelo menos, 1 metro/3 pés de distância da unidade do bebé. Para mais informações sobre o raio de alcance de funcionamento, consulte 'Características técnicas'.

→ Pode começar a fazer uma monitorização permanente do seu bebé!

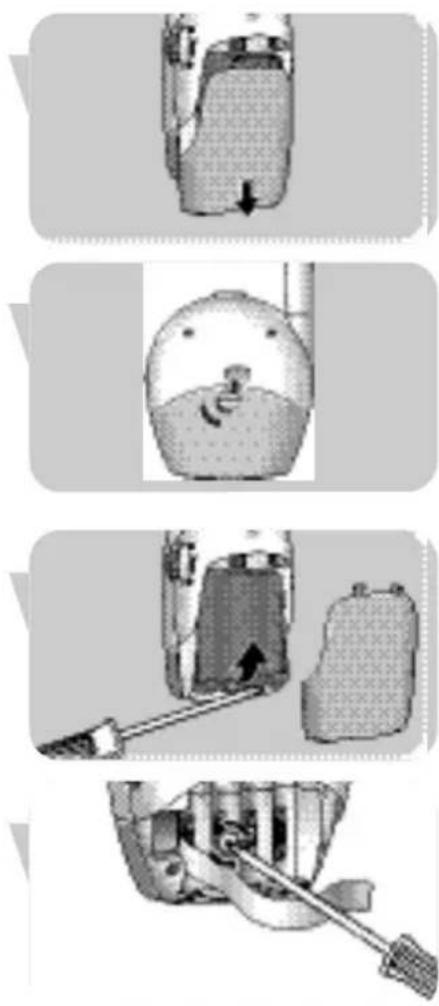

Evitar interferências (seleção de canais)

Certifique-se sempre de que os interruptores de seleção de CHANNEL (A-9, B-11) localizados no interior dos compartimentos das baterias de ambas as unidades estão colocados na mesma posição!

Com os interruptores de seleção de CHANNEL (canais) (A-9, B-11) é possível selecionar dezasseis posições de canal diferentes. Se ouvir alguma interferência de outros monitores de bebés, dispositivos de rádio, etc., selecione um canal diferente.

Abra as tampas dos compartimentos das baterias (A-10, B-12) de ambas as unidades. - Unidade dos pais: faça deslizar a tampa (B-12) para baixo. - Unidade do bebé: utilize uma moeda.

2 Levante a bateria recarregável da unidade dos pais (B-14) pequena. Se estiver a utilizar a unidade do bebé com alimentação a pilhas, retire as pilhas da unidade. 3 Utilize uma chave de fendas pequena para rodar o círculo interno dos interruptores de seleção de canais (A-9, B-11) para a posição pretendida. Certifique-se de que ambas as unidades estão definidas para o mesmo canal. 4 Volte a colocar as pilhas e a bateria nos respetivos lugares. 5 Feche as tampas dos compartimentos das baterias (A-10, B-12).

Regular a sensibilidade do microfone

Com o interruptor da sensibilidade do microfone (A-8) da unidade do bebé, pode regular o som proveniente da unidade do bebé para o nível pretendido: baixo, médio ou elevado.

Quando estiver definida para o nível máximo, a unidade do bebé monitoriza quase todos os sons. Só é possível alterar a sensibilidade do microfone se a ligação entre a unidade do bebé e a unidade dos pais estiver estabelecida (quando a luz LINK (B-8) estiver continuamente acesa a verde).

• Utilize o interruptor da sensibilidade do microfone (A-8) para regular a sensibilidade do microfone da unidade do bebé para o nível pretendido. É possível utilizar a própria voz como referência para o som.

A luz POWER (A-7) da unidade do bebé acende-se a amarelo quando é captado um som.

Monitorizar o bebé em silêncio

• Utilize o interruptor ON/OFF / o controlo VOLUME (B-9) da unidade dos pais para definir o volume para o nível mais baixo.

Não desligue completamente a unidade dos pais!

As luzes do nível do som (B-1) da unidade dos pais alertam visualmente para os sons do bebé. Quantos mais sons o bebé fizer, mais luzes verá. Quando não for detetado qualquer som, todas as luzes do nível do som (B-1) ficarão apagadas.

Ligar e desligar a luz noturna

Prima a luz noturna (A-2) da unidade do bebé para ligá-la e desligá-la.

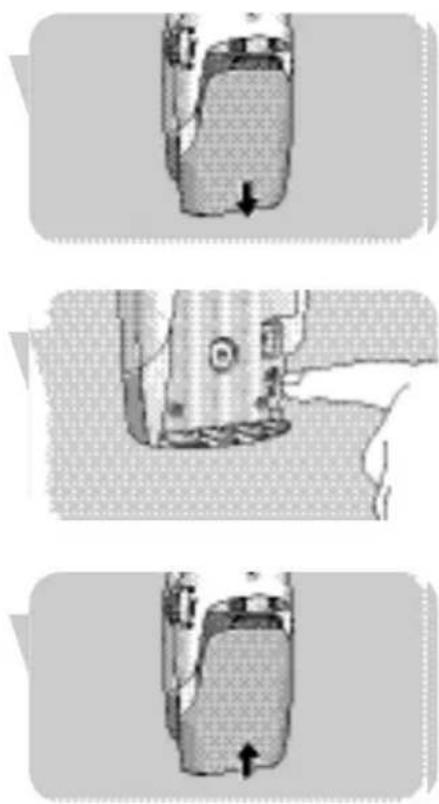

Ligar e desligar o alarme LINK

É possível ligar o alarme LINK na unidade dos pais. O alarme LINK soará quando a ligação entre as unidades tiver sido perdida.

1. Abra a tampa do compartimento da bateria (B-12) da unidade dos pais, fazendo deslizar a tampa para baixo. 2. Coloque o interruptor (B-13) localizado no interior do compartimento para a posição ON. 3. Faça deslizar a tampa do compartimento da bateria (B-12) novamente para o respectivo lugar até ouvir um estalido. - Para desligar o alarme, coloque o interruptor (B-13) na posição OFF.

Colocar/retirar o clip para cinto

Se a unidade dos pais estiver a funcionar com a bateria, é possível transportar a unidade dos pais dentro e próximo da casa, tendo liberdade de movimentos quando monitoriza o seu bebé.

Colocar o clip para cinto

• Introduza o pino localizado na parte de trás do clip para cinto (B-15) no orifício localizado na parte de trás da unidade dos pais.

Rode o clip para cinto (B-15) para a esquerda até encaixar na posição.

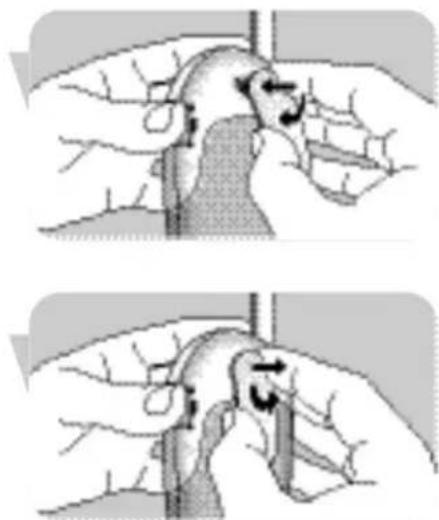

Retirar o clip para cinto

• Rode o clip para cinto (B-15) para a direita (TURN▶) e retire-o.

Problema Causa possível Solução

Não há som na unidade dos pais. Volume na posição off ou demasiado baixo. Rode o controlo VOLUME (B-9) da unidade dos pais para baixo.

Unidades fora do raio de alcance. Desloque a unidade dos pais para mais perto da unidade do bebé.

Não há ligação entre as unidades. As unidades estão definidas para seleção de canais (A-9, B-11) na mesma posição nas duas unidades.

mesma posição nas duas unidades.

A unidade dos pais está fora do raio de alcance do sinal transmitido. Desloque a unidade dos pais para mais perto da unidade do bebé.

Bateria: não carregam.

O período de vida das pilhas chegou ao fim.

Substitua a bateria (B-14) da unidade dos pais.

Interferência ou má recepção.

Telemóveis ou telefones sem fios demasiado perto do monitor para bebés.

Afaste os telefones do monitor para bebés.

Interferência de outros monitores para bebés na vizinhança.

Mude ambas as unidades para outro canal através do interruptor de seleção de canais (A-9, B-11).

Bateria fraca.

Recarregue a bateria atempadamente.

O sinal transmitido está fora do raio de alcance; por exemplo, há demasiadas paredes e/ou tetos entre a unidade do bebê e a unidade dos pais.

Desloque a unidade dos pais para mais perto da unidade do bebê.

A unidade dos pais está localizada demasiado perto de uma janela e apanha sinais interferentes de outros aparelhos.

Luz LINK (B-9) pisca a vermelho / o alarme LINK (B-8) soa.

As unidades estão fora do raio de alcance.

Desloque as unidades para mais perto uma da outra.

Interferência de outras monitor de bebés.

Mude para um canal diferente (A-9, B-11).

Interferência de outras fontes de FM.

Perguntas mais frequentes

Pergunta

Por que é que uma bateria recarregável nova não tem uma capacidade de funcionamento total às vezes no primeiro carregamento?

A carga da minha bateria recarregável dura muito pouco, porquê?

A luz de carregamento (B-6) da base de carregamento da unidade dos pais (B-5) permanece acesa a vermelho, mesmo depois de um tempo de carregamento completo. Porquê?

Quando está instalada na base de carregamento, a unidade dos pais não pode ser ligada de imediato.

A unidade dos pais reage demasiado depressa a outros sons ambiente.

A ligação é perdida periodicamente, há erros de som, etc.

Resposta

São precisos cerca de 3 recarregamentos e descarregamentos completos para que as baterias de NiMH recarregáveis atinjam toda a sua capacidade disponível.

Deixar a bateria recarregável continuamente ligada a uma unidade de carregamento pode diminuir o seu tempo de vida útil. Se o produto for utilizado durante algum tempo, a bateria vai perdendo gradualmente a energia. Trata-se de uma situação normal; um carregamento curto restitui a sua capacidade total.

A luz de carregamento (B-6) é sempre ativada assim que a unidade dos pais for instalada. A luz escurece gradualmente quando a bateria está totalmente carregada, mas permanece acesa, indicando que a unidade dos pais está acesa.

Nesse momento, é provável que a bateria esteja completamente vazia.

Defina a sensibilidade do microfone da unidade do bebé para um nível mais alto e/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés).

Defina a sensibilidade do microfone da unidade do bebé para um nível mais baixo e/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés).

Provavelmente, está a aproximar-se dos limites exteriores do raio de alcance prático. Procure uma localização diferente ou reduza ligeiramente a distância. De notar que demora aproximadamente 30 segundos para que cada ligação seja estabelecida.

Alimentação elétrica

• Bateria: de NiMH recarregável para a unidade dos pais (incluída).
• Transformador de AC de 230V AC, 50 Hz (dos incluídos). Tensão de saída 9V DC, 200mAh.

• Até 250 metros / 750 pés ao ar livre. Dependendo da área circundante e de outros fatores de distúrbio, este raio de alcance pode ficar limitado.

Materiais secos Espessura Perda de do material raio de alcance

Madeira, estuque, cartão < 30cm / 12" 0-10% gesso, vidro (sem metal ou fios, sem chumbo)

Tijolo, contraplacado < 30cm / 12" 5-35%

Betão reforçado < 30cm / 12" 30-100%

Grelhas, barras de metal < 1cm / 0,4" 90-100%

metálica, folhas de alumínio < 1cm / 0,4" 100%

No caso de materiais molhados e húmidos, a redução pode atingir os 100%.

Frequências de transmissão

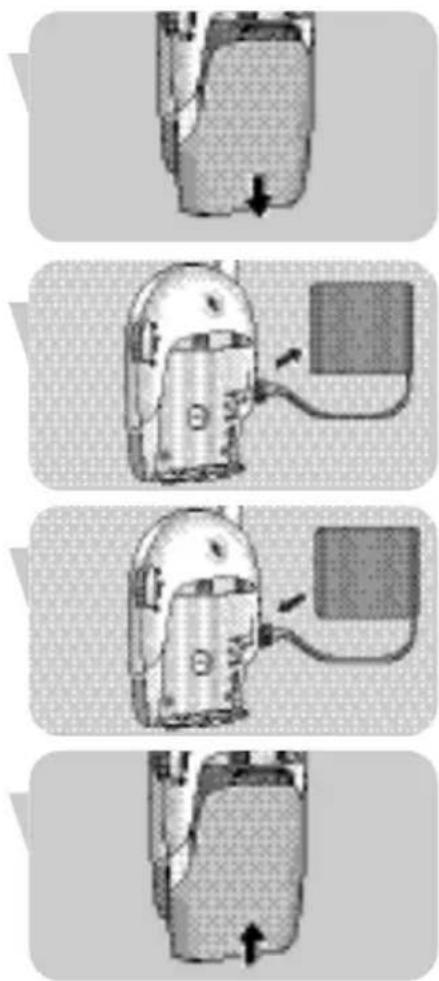

Substituir a bateria da unidade dos pais

Se a bateria precisar de ser recarregada com uma frequência superior à habitual, substitua-a por uma bateria nova. Utilize apenas baterias NiMH recarregáveis.

1. Abra a tampa do compartimento da bateria (B-12) da unidade dos pais, fazendo deslizar a tampa para baixo. 2. Desligue a bateria usada (B-14) da respetiva ficha e retire-a. 3. Ligue cuidadosamente a bateria nova à ficha e coloque-a cuidadosamente dentro do compartimento da bateria. 4. Feche a tampa do compartimento da bateria (B-12).

Informações relativas ao meio ambiente

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um caixote do lixo traçado, está afixado a um produto, significa que o produto é abrangido pela Diretiva Europeia 2002/96/EC.

Informe-se acerca do sistema de recolha seletiva local para produtos elétricos e eletrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Manutenção

• Limpe o monitor para bebés com um pano húmido.
• Elimine as pilhas usadas de forma ambientalmente responsável.
• Não misture pilhas novas com usadas nem misture pilhas de tipos diferentes.
• Se as pilhas foram deixadas dentro da unidade com esta ligada à tomada, verifique a existência de fugas de seis em seis vezes.

Precisa de ajuda?

Ajuda online: www.philips.com

Para ajuda interactiva, transferências e perguntas mais frequentes

Linha de contacto:

Se tiver quaisquer perguntas acerca de SCD468, por favor contacte a nossa linha de apoio para obter ajuda! Encontrará o número no folheto de Garantia, separado.

Conseguirá resolver a maior parte das dificuldades.

Ser-lhe-á pedido:

• Uma descrição do problema e quando ocorre
• O número do tipo indicado na etiqueta do aparelho A data de compra
