MANUAL DE USUARIO SCD468 PHILIPS

Instrucciones de manejo 30

A-1 Botón ON/OFF A-2 Luz de compañía

A-3 Clavija de alimentación

CC de 9 V A-4 Adaptador de alimentación CA A-5 Micrófono

A-6 Toma de alimentación

A-7 Luz de ENCENDIDO A-8 Interruptor de sensibilidad del micrófono

A-9 Interruptor de selección de canales

A-10 Tapa del compartimento para pilas

B. Unidad para padres

B-1 Luces de nivel de sonido

B-3 Adaptador de alimentación CA B-4 Toma de alimentación

CC de 9 V B-8 Luz de ENLACE B-9 Interruptor ON/OFF / control de VOLUMEN B-10 Luz de ENCENDIDO B-11 Interruptor de selección de canales

B-12 Tapa del compartimento para pilas

B-13 Interruptor de alarma de ENLACE B-14 Juego de pilas recargables

– Destornillador pequeño y plano (para ajustar los

interruptores de selección de canales).

– 4 pilas AA (4 x 1,5 V) para el vigilabebés

(opcional, le recomendamos pilas alcalinas Philips)

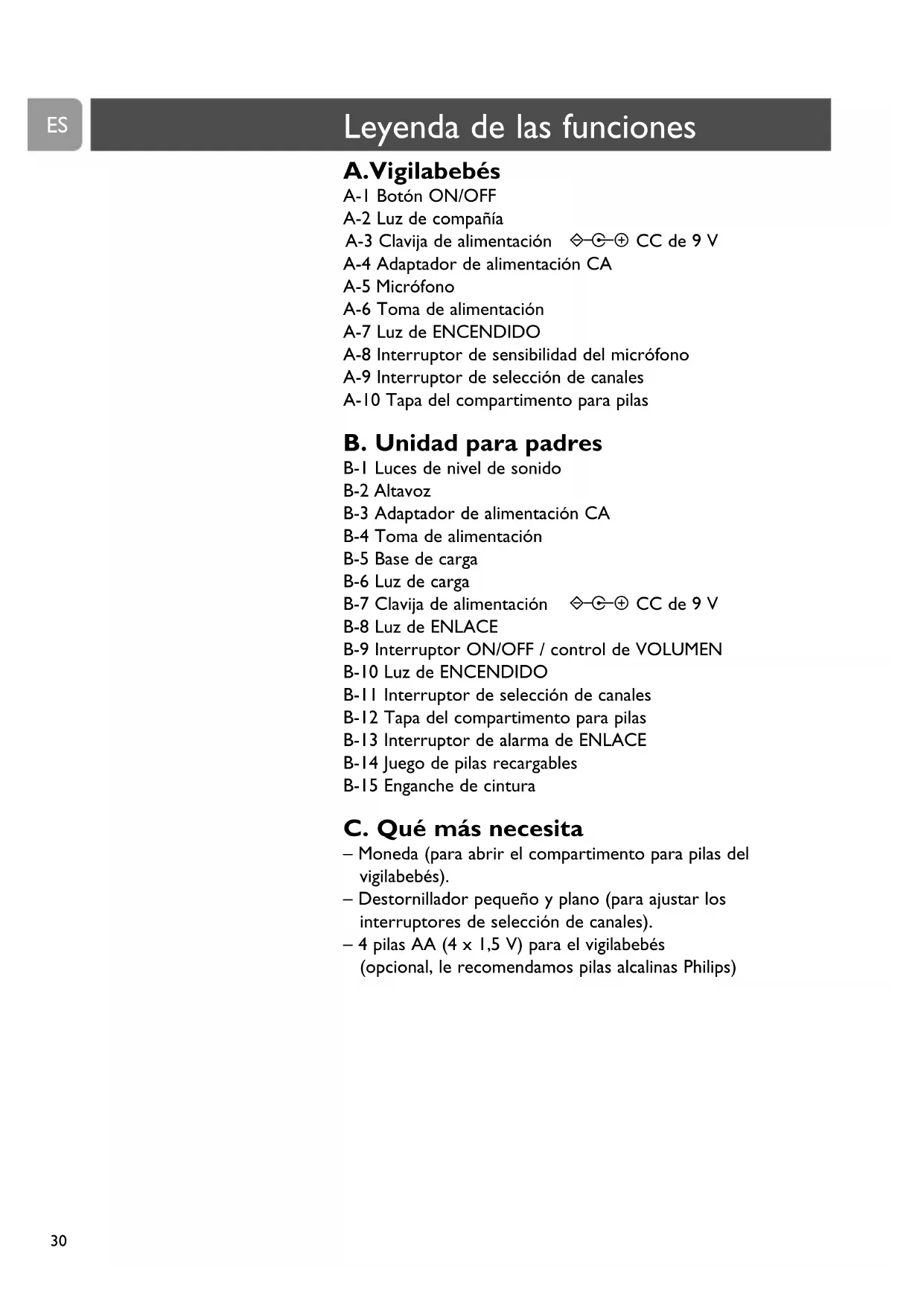

ES Leyenda de las funciones

30 Leyenda de las funciones

30 Unidad para padres

32 Información acerca de la seguridad

32 Preparación del vigilabebés

33 Unidad para padres

34 Uso del vigilabebés

35 Evitar interferencias

36 Ajustar la sensibilidad del micrófono

36 Control silencioso del bebé

37 Encender y apagar la alarma de ENLACE

37 Conectar/desconectar el enganche de cintura

38 Solución de problemas

39 Preguntas frecuentes

40 Especificaciones técnicas

41 Información importante

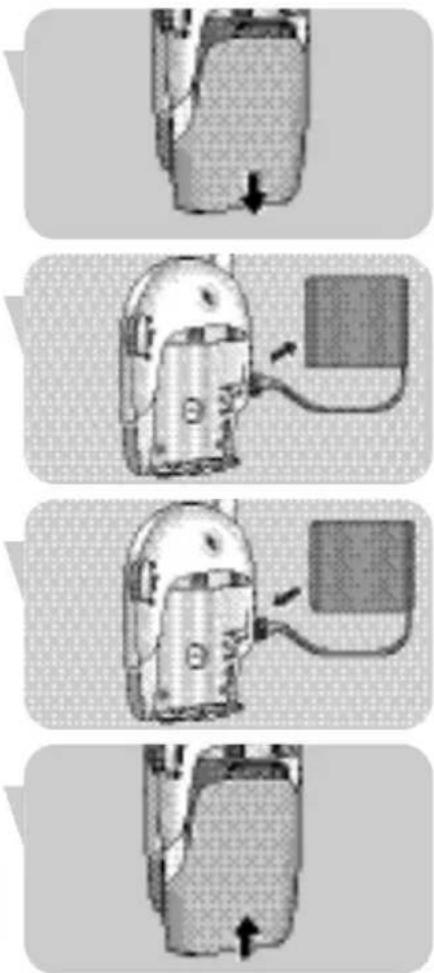

41 Sustitución de las pilas de la unidad para padres

42 Protección del medio ambiente

ContenidoPhilips se dedica a fabricar productos cuidados y fiables para ofrecer a los padres la tranquilidad

que necesitan. Con este vigilabebés, puede escuchar al bebé desde cualquier sitio en que se

encuentre, tanto dentro como alrededor de la casa. Con dieciséis opciones de canales diferentes,

experimentará mínimas interferencias.

Cuidado de bebés Philips, cuidándolo juntos

Información acerca de la seguridad

Lea esta guía atentamente antes de usar el vigilabebés y guárdela para poder consultarla en el

futuro. El vigilabebés está diseñado como una ayuda. No es un sustituto de la supervisión

responsable y correcta por parte de los padres y no debe utilizarse como tal.

Asegúrese de que el vigilabebés y el cable adaptador no están al alcance del bebé

(a un metro de distancia como mínimo).

• No coloque nunca el vigilabebés en la cama del bebé ni en su parque de juego.

• No lo cubra (con una toalla, manta, etc.).

• No utilice nunca el vigilabebés en zonas húmedas o cerca del agua.

• Compruebe si el voltaje indicado en la placa de especificaciones del adaptador (A-4, B-3) corresponde

al voltaje de la red eléctrica local antes de conectarlo a la fuente de alimentación CA.

• No exponga el aparato a condiciones de frío, calor o luz extremos, como la luz solar directa. •

Para prevenir el riesgo de electrocución, no abra el interior de la unidad para bebés ni la unidad para

padres (excepto la tapa del compartimento para pilas).

• Las antenas de ambas unidades son fijas, no intente extenderlas.

Preparación del vigilabebés

La unidad para bebés funciona con red eléctrica o con pilas.

Cuando las pilas están instaladas, dispone de una pila de

respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

1 Conecte el cable del adaptador a la clavija de alimentación

- A-3) del vigilabebés.

2 Conecte el adaptador de alimentación CA (A-4) a una toma

de corriente en la pared.

➜ El vigilabebés ya está preparado para su uso con la

Utilización con pilas

1 Con una moneda, extraiga la tapa del compartimento para

pilas (A-10) del vigilabebés.ES

2 Introduzca cuatro pilas AA de 1,5 V, teniendo en cuenta la

configuración de + y – dentro del compartimento para pilas

(las pilas no vienen incluidas, y recomendamos pilas alcalinas

3 Con una moneda, cierre la tapa del compartimento para pilas

➜ El vigilabebés ya está preparado para su uso con las

En la unidad para padres ya está instalado un juego de pilas

1 Conecte el cable del adaptador a la clavija de alimentación

- B-7) de la base de carga (B-5).

2 Conecte el adaptador de alimentación CA (B-3) a una toma

de corriente en la pared.

3 Coloque la unidad para padres en la base de carga (B-5).

> La luz de carga (B-6) se encenderá en rojo.

4 Deje la unidad para padres en la base de carga (B-5) hasta

que las pilas estén totalmente cargadas (al menos 14 horas).

> Cuando las pilas están totalmente cargadas, la luz de carga

(B-6) se atenuará gradualmente. La unidad para padres se

puede sacar de la base de carga y utilizarse sin cable

durante un máximo de 10 horas.

> Cuando la luz de ENCENDIDO (B-10) parpadea en rojo,

indica que las pilas se están gastando. Coloque la unidad

para padres en la base de carga (B-5) para recargar las pilas.

➜ Ya puede usar la unidad para padres.

Preparación del vigilabebés1 Coloque ambas unidades en la misma habitación para probar

la conexión.Asegúrese de que el vigilabebés está al menos a

1 metro de distancia de la unidad para padres.

2 Pulse el botón ON/OFF (A-1) para encender el vigilabebés.

> La luz de ENCENDIDO (A-7) se enciende en verde.

3 Encienda la unidad para padres con los interruptores

ON/OFF (B-9) y ajuste el volumen al nivel que desee

mediante el control de VOLUMEN (B-9).

> La luz de ENCENDIDO (B-10) se ilumina en verde.

> Cuando la conexión se ha establecido entre las unidades, la

luz de ENLACE (B-8) en la unidad para padres se enciende

4 Coloque el vigilabebés al menos a 1 metro de distancia del

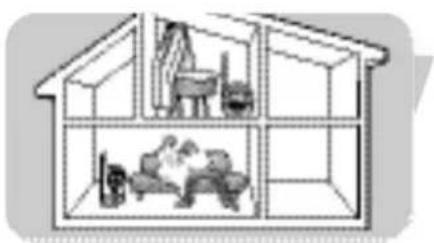

5 Sitúe la unidad para padres en el lugar que desee dentro del

rango de funcionamiento del vigilabebés, pero al menos a

1 metro de distancia. Para obtener más información sobre el

rango de funcionamiento, consulte “Especificaciones técnicas”.

➜ ¡Ahora ya puede vigilar al bebé!

ES Uso del vigilabebés

Evitar interferencias (selección de

Asegúrese siempre de que los interruptores de selección de

CANALES (A-9, B-11) en los compartimentos para pilas se

encuentran en la misma posición en ambas unidades.

Con los interruptores de selección de CANALES (A-9, B-11),

puede seleccionar dieciséis posiciones de canales distintas.

Si experimenta alguna interferencia procedente de otros

vigilabebés, dispositivos de radio, etc., seleccione otro canal.

1 Abra las tapas del compartimento para pilas (A-10, B-12) de

• Unidad para padres: deslice la tapa hacia abajo (B-12).

• Vigilabebés: utilice una moneda.

2 Levante el juego de pilas recargables de la unidad para padres

Si el vigilabebés está funcionando con pilas, extráigalas de esta

3 Utilice un destornillador pequeño y plano para hacer girar el

círculo interior de los interruptores de selección de canales

(A-9, B-11) a la posición deseada.Asegúrese de que ambas

unidades se encuentran en el mismo canal.

4 Coloque las pilas y el juego de pilas de nuevo en su sitio.

5 Cierre las tapas de los compartimentos para las pilas (A-10,

FuncionesAjustar la sensibilidad del micrófono

Con el interruptor de sensibilidad del micrófono (A-8) en el

vigilabebés, puede ajustar los sonidos que proceden del vigilabebés

al nivel deseado: bajo, medio o alto. Cuando se encuentra en el nivel

máximo, el vigilabebés recibe casi todos los sonidos. Sólo puede

cambiar la sensibilidad del micrófono si la conexión entre el

vigilabebés y la unidad para padres está establecida (cuando las

luces de ENLACE (B-8) están encendidas constantemente en

• Utilice el interruptor de sensibilidad del micrófono (A-8) para

ajustar la sensibilidad del micrófono en el vigilabebés al nivel

deseado. Puede utilizar su propia voz como referencia de

> La luz de ENCENDIDO (A-7) en el vigilabebés se enciende

en amarillo cuando se recibe un sonido.

Control silencioso del bebé

• Utilice el interruptor ON/OFF / controles de VOLUMEN

(B-9) en la unidad para padres para ajustar el volumen al nivel

No desactive completamente la unidad para padres.

> Las luces de nivel del sonido (B-1) en la unidad para padres

alertan visualmente de los sonidos del bebé. Cuantos más

sonidos emita el bebé, más luces se iluminarán.

> Cuando no se detecta ningún sonido, las luces del nivel de

sonido (B-1) estarán apagadas.

Encender y apagar la luz de compañía.

1 Pulse la luz de compañía del vigilabebés (A-2) para encenderla

Encender y apagar la alarma de ENLACE Puede encender la alarma de ENLACE en la unidad para padres.

La alarma de ENLACE emitirá un sonido cuando se pierda la

conexión entre las unidades.

1 Deslizando la tapa hacia abajo, abra el compartimento para

pilas (B-12) de la unidad para padres.

2 Establezca el interruptor (B-13) del compartimento en la

3 Deslice la tapa del compartimento para pilas (B-12) en su

sitio hasta que quede bien encajada.

• Para apagar la alarma, establezca el interruptor (B-13) en la

Conectar/desconectar el enganche de

Si está funcionando con pilas, puede llevar la unidad para padres

por toda la casa, con lo que consigue una libertad de

movimientos mientras continúa vigilando a su bebé.

Fijar el enganche de cintura

• Inserte el pequeño eje situado en la parte posterior del

enganche de cintura (B-15) en la ranura de la parte posterior

de la unidad para padres.

Gire el enganche de cintura (B-15) a la izquierda hasta que

quede bien encajado.

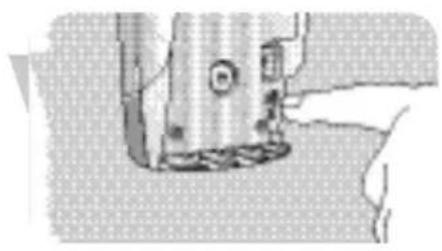

Soltar el enganche de cintura

• Gire el enganche de cintura (B-15) a la derecha (GIRAR 2) y

FuncionesProblema Posible causa Solución

No se escucha ningún El volumen está apagado o es Gire hacia abajo los controles de

sonido en la unidad demasiado bajo. VOLUMEN (B-9) en la unidad para

para padres. padres.

Las unidades están fuera de rango. Acerque la unidad para padres al

No hay conexión Las unidades están ajustadas Ajuste los interruptores de selección

entre las unidades. canales. de canales (A-9, B-11) a la misma

posición en ambas unidades.

La unidad para padres está Acerque la unidad para padres al

fuera de rango respecto vigilabebés.

a la señal transmitida.

El juego de pilas Se están agotando las pilas. Sustituya las pilas (B-14) de la unidad

no está cargado. para padres.

Interferencia o Móvil o teléfono inalámbrico Aleje el teléfono del vigilabebés.

mala recepción. muy cerca del vigilabebés.

Interferencia de otros vigilabebés Cambie ambas unidades a otro canal

en el vecindario. usando el interruptor de selección de

El nivel de carga de las pilas es bajo. Recargue el juego de pilas el tiempo

La señal transmitida está fuera de Acerque la unidad para padres al

rango, por ejemplo, hay demasiadas vigilabebés.

paredes o techos entre el

vigilabebés y la unidad para padres.

La unidad para padres está Aleje la unidad para padres de la

demasiado cerca de una ventana ventana.

y transmite señales de interferencia

de otros aparatos eléctricos.

Luz de ENLACE (B-9) Las unidades están fuera Acerque las unidades.

parpadean en rojo /la de rango.

(B-8) emite un sonido. Interferencia de otras Cambie a otro canal diferente

vigilabebés. (A-9, B-11).

Interferencia de otra fuente de FM. Elimine otras fuentes de FM.

ES Solución de problemas

¿Por qué el nuevo juego de

pilas recargables no está

completamente operativo

después de la primera carga?

Mi juego de pilas recargables

dura muy poco. ¿Por qué?

La luz de carga (B-6) en la

base de carga de la unidad

para padres (B-5) continúa

encendida en rojo, incluso

después de una carga

Cuando se ha instalado en la

base de carga, la unidad para

padres no se enciende

La unidad para padres

reacciona muy lentamente o

muy tarde al llanto al bebé.

La unidad para padres

reacciona muy rápido ante

otros sonidos ambientales.

El enlace se pierde de vez en

cuando, hay interrupciones de

Preguntas frecuentes

Hay que cargar y descargar completamente tres veces las pilas

NiMH recargables, antes de que estén totalmente operativas.

Si deja el juego de pilas recargables continuamente conectado

a una unidad de carga, se acortará su duración. Si el producto

no se utiliza durante algún tiempo, el juego de pilas cargado irá

perdiendo poco a poco su carga. Esto es normal, una breve

recarga lo devolverá a su plena capacidad.

La luz de carga (B-6) siempre se activa tan pronto como se

instala la unidad para padres. Se atenúa gradualmente cuando

las pilas ya están totalmente cargadas pero permanece

encendida, lo que indica que la unidad para padres ya puede

En este punto la pila probablemente está vacía.

Al cabo de 30 minutos de carga es posible encender la unidad

para padres, aunque deberá instalarse en la unidad de carga.

Establezca la sensibilidad del micrófono en el vigilabebés en un

nivel superior o bien acerque el vigilabebés al bebé (mantenga

una distancia mínima de 1 metro).

Establezca la sensibilidad del micrófono en el vigilabebés en un

nivel inferior o bien acerque la unidad al bebé (mantenga una

distancia mínima de 1 metro).

Probablemente estará alcanzando el límite máximo del rango

efectivo. Pruebe otra ubicación o reduzca ligeramente la

distancia.Tenga en cuenta de que se tardan 30 segundos antes

de establecer un nuevo enlace.– Juego de pilas: pilas NiMH recargables para la unidad para

– Adaptador de CA de 230 V a 50 Hz (se incluyen dos):

Salida de voltaje CC de 9 V, 200 mAh.

– Hasta 250 metros al aire libre. Dependiendo del entorno y de

otros factores molestos, este rango puede ser limitado.

Materiales secos Grosor del Pérdida de

hormigón reforzado < 30 cm 30-100%

Rejillas de metal, barras < 1 cm 90-100%

Hojas de metal, aluminio < 1 cm 100%

En el caso de los materiales húmedos, la reducción puede llegar

ES Especificaciones técnicas

Fuente de alimentación

Rango de funcionamiento

Sustitución de las pilas de la unidad para

Si el juego de pilas necesita recargarse con más frecuencia de lo

habitual, sustitúyalo por uno nuevo. Utilice únicamente pilas

1 Abra la tapa del compartimento para pilas (B-12) de la unidad

para padres deslizando hacia abajo la tapa.

2 Desconecte el antiguo juego de pilas (B-14) de la toma de

alimentación y extráigalo.

3 Conecte cuidadosamente las nuevas pilas a la toma de

alimentación y colóquelas dentro de su compartimento.

4 Cierre las tapas de los compartimentos para pilas (B-12).

Información importanteProtección del medio ambiente

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y

componentes de alta calidad, que se pueden reciclar y volver a

Cuando este símbolo de contenedor de ruedas tachado se

muestra en un producto indica que éste cumple la directiva

Obtenga información sobre la recogida selectiva local de

productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos

antiguos con los desechos domésticos. El desecho correcto del

producto antiguo ayudará a evitar consecuencias negativas para

el medioambiente y la salud humana.

• Límpie el vigilabebés con un paño húmedo.

• Deshágase de las pilas usadas de un modo adecuado para el

• No mezcle pilas nuevas con antiguas ni de distinto tipo.

• Si las pilas se dejan en la unidad cuando está enchufada a la

red eléctrica, compruebe si hay pérdidas cada seis meses.

ES Información importante

Ayuda en línea: www.philips.com

Si desea una ayuda interactiva, descargas y preguntas más

Si desea hacer alguna pregunta sobre el SCD468, póngase en

contacto con nuestra línea de ayuda para que le asista.

Encontrará el número en el folleto de garantía separado.

Antes de llamar, lea este manual cuidadosamente.

Podrá resolver la mayoría de sus problemas.

• Una descripción del problema y cuándo ha tenido lugar

• El número de tipo situado en la etiqueta del producto

• La fecha de compra

B-3 Transformador de AC B-4 Ficha

92 Características técnicas

ser utilizado para tal.

monitor de bebés. (A-9, B-11).

demasiado lentamente/tarde

número no folheto de Garantia, separado.

- A-3)  da .

asettamista varten).
