SCD468 - Vauvamonitorit PHILIPS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Äänivauvamonitori
Merkki	Philips
Malli	SCD468
Vauva-yksikön virtalähde	Verkkolaturi 230V 50Hz (mukana) tai 4 AA 1,5V paristoa (ei mukana)
Vanhempien yksikön virtalähde	Integroitu ladattava NiMH-akku (mukana) + verkkolaturi 230V 50Hz
Vanhempien yksikön toiminta-aika	Jopa 10 tuntia täyden latauksen jälkeen
Latausaika	Vähintään 14 tuntia täyteen lataukseen
Suurin ulkokantama	Jopa 250 metriä
Kanavien määrä	16 valittavaa kanavaa
Päätoiminnot	Kaksisuuntainen äänivalvonta, yövalo, mikrofonin herkkyyden säätö, yhteyshälytys, äänenvoimakkuuden merkkivalot
Äänen visuaalinen ilmaisin	Äänenvoimakkuuden merkkivalot vanhempien yksikössä (mitä kovempaa vauva itkee, sitä enemmän merkkivaloja syttyy)
Turvallisuus	Ei käytetä aikuisen valvonnan korvikkeena; pidä poissa vauvan ulottuvilta (etäisyys > 1 m); älä peitä laitetta; älä käytä veden lähellä
Käyttölämpötila	0°C - 40°C
Lähetystaajuudet	Ei määritelty (FM 2,4 GHz:n taajuusalueella tai vastaava, ei tarkennettu)
Huolto ja puhdistus	Puhdista kostealla liinalla; älä käytä hankaavia puhdistusaineita
Varaosat / korjattavuus	Vanhempien yksikön akku vaihdettavissa (vain NiMH); vauva-yksikön paristot vaihdettavissa
Mukana tulevat tarvikkeet	2 verkkolaturia, 1 ladattava akku, 1 vyöklipsi, 1 laturi
Takuu	Katso erillinen takuuvihkonen

Usein kysytyt kysymykset - SCD468 PHILIPS

Miksi vanhempien yksikön ladattava akku ei ole täysin toimintakuntoinen ensimmäisen latauksen jälkeen?

NiMH-akut saavuttavat täyden kapasiteettinsa vasta noin 3 täyden lataus- ja purkusyklin jälkeen.

Ladattavan akun toiminta-aika on erittäin lyhyt. Mitä tehdä?

Akun pitäminen jatkuvasti laturissa voi lyhentää sen käyttöikää. Jos et käytä tuotetta jonkin aikaa, akku purkautuu normaalisti. Lataa se edes lyhyesti palauttaaksesi kapasiteetin.

Latauksen merkkivalo palaa punaisena vielä täyden latauksen jälkeen. Onko se normaalia?

Kyllä, latauksen merkkivalo (B-6) palaa heti kun vanhempien yksikkö asetetaan laturiin. Se himmenee vähitellen akkujen tultua täyteen, mutta pysyy palaana osoittamaan, että yksikkö on jännitteen alla.

Miksi vanhempien yksikkö ei syty heti laturiin asettamisen jälkeen?

Jos akku on täysin tyhjä, odota noin 30 minuuttia latausta ennen kuin voit kytkeä vanhempien yksikön päälle laturissa.

Vanhempien yksikkö reagoi liian hitaasti vauvan itkuun. Kuinka parantaa?

Lisää vauva-yksikön mikrofonin herkkyyttä (kytkin A-8) ja/tai siirrä vauva-yksikkö lähemmäs vauvaa noudattaen vähintään 1 metrin etäisyyttä.

Vanhempien yksikkö reagoi liian nopeasti ympäristön ääniin. Kuinka vähentää?

Vähennä vauva-yksikön mikrofonin herkkyyttä (kytkin A-8) ja/tai siirrä vauva-yksikkö kauemmaksi vauvasta noudattaen vähintään 1 metrin etäisyyttä.

Yksiköiden välinen yhteys katkeaa joskus ja äänessä on katkoksia. Mitä tehdä?

Olet todennäköisesti kantaman rajalla. Yritä siirtää yksiköitä lähemmäs toisiaan. Huomaa, että uuden yhteyden muodostuminen kestää noin 30 sekuntia.

Kuinka vaihtaa kanavaa häiriöiden välttämiseksi?

Avaa molempien yksiköiden paristolokero. Poista paristot/akku. Käytä pientä litteäkärkistä ruuvimeisseliä kääntääksesi kanavanvalitsin (A-9, B-11) samaan asentoon. Aseta paristot takaisin ja sulje lokerot.

Voinko käyttää vanhempien yksikköä ilman verkkovirtaan kytkemistä?

Kyllä, kun ladattava akku on täysin ladattu, vanhempien yksikkö voi toimia jopa 10 tuntia langattomassa tilassa. Voit sitten ottaa sen mukaasi vyöklipsin avulla.

Kuinka aktivoida tai poistaa käytöstä yhteyshälytys?

Avaa vanhempien yksikön paristolokero (B-12). Aseta kytkin (B-13) asentoon ON aktivoidaksesi hälytyksen (se soi, jos yhteys katkeaa) tai asentoon OFF poistaaksesi sen käytöstä.

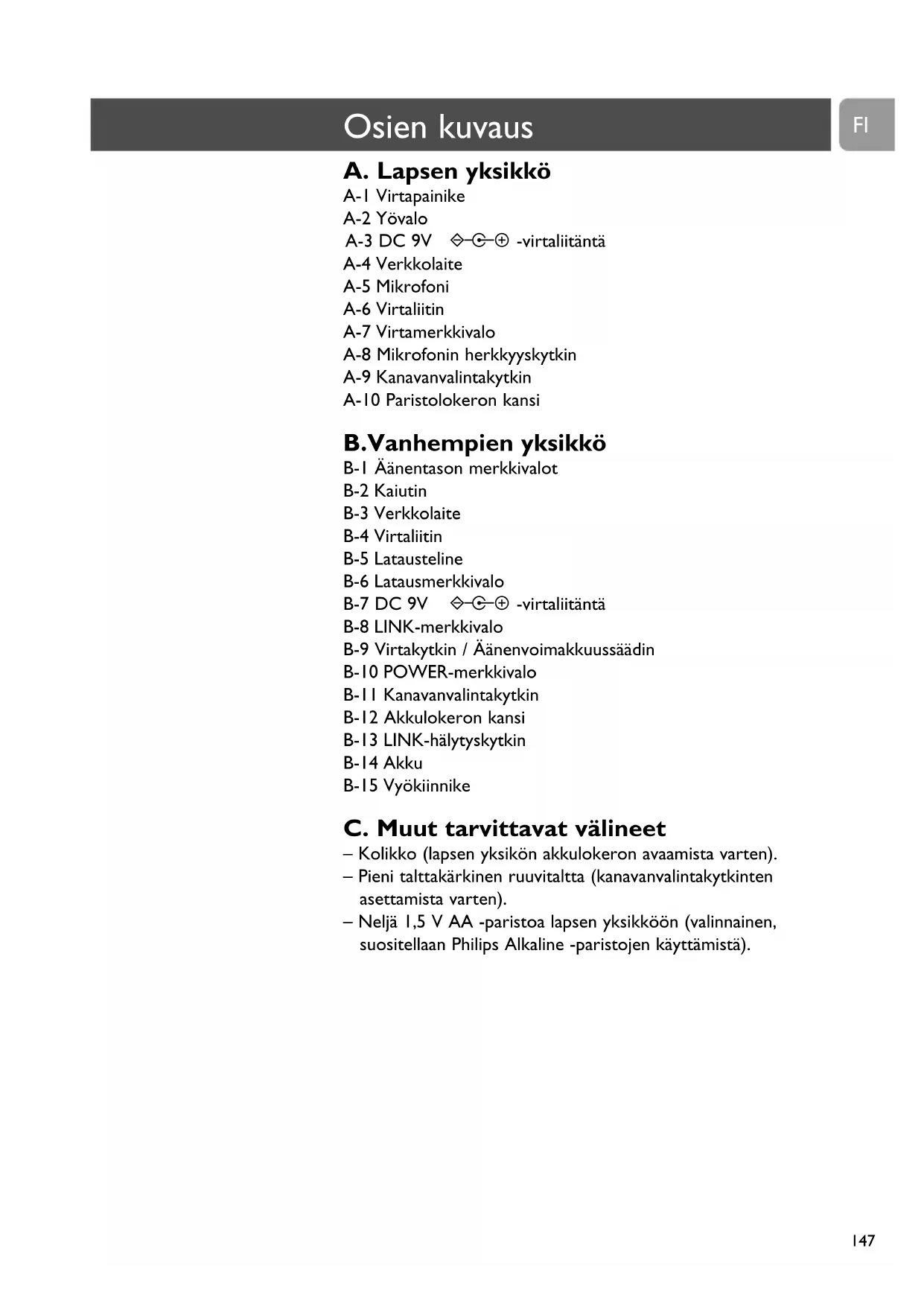

KÄYTTÖOHJE SCD468 PHILIPS

A-1 Virtapainike, A-2 Yövalo, A-3 DC 9V -virtaliitäntä, A-4 Verkkolaite, A-5 Mikrofoni, A-6 Virtaliitin, A-7 Virtamerkkivalo, A-8 Mikrofonin herkkyyskytkin, A-9 Kanavanvalintakytkin, A-10 Paristolokeron kansi

B. Vanhempien yksikkö

B-1 Äänentason merkkivalot, B-2 Kaiutin, B-3 Verkkolaite, B-4 Virtaliitin, B-5 Latausteline, B-6 Latausmerkkivalo, B-7 DC 9V -virtaliitäntä, B-8 LINK-merkkivalo, B-9 Virtakytkin / Äänenvoimakkuussäädin, B-10 POWER-merkkivalo, B-11 Kanavanvalintakytkin, B-12 Akkulokeron kansi, B-13 LINK-hälytyskytkin, B-14 Akku, B-15 Vyökiinnike

C. Muut tarvittavat välineet

• Kolikko (lapsen yksikön akkulokeron avaamista varten).
• Pieni talttakärkinen ruuvitaltta (kanavanvalintakytkinten asettamista varten).
• Neljä 1,5 V AA -paristoa lapsen yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä).

3 Kuvat

147 Osien kuvaus

147 Lapsen yksikkö, 147 Vanhempien yksikkö, 147 Muut tarvittavat välineet

148 Sisällys

149 Tervetuloa

149 Turvallisuustietoja

149 Itkuhälyttimen asettaminen käyttökuntoon

149 Lapsen yksikkö, 150 Vanhempien yksikkö

151 Itkuhälyttimen käyttäminen

152 Ominaisuudet

152 Häiriöiden välttäminen 153 Mikrofonin herkkyyden säätäminen 153 Lapsen valvominen käyttämällä pientä äänenvoimakkuutta 154 LINK-hälytyksen kytkeminen päälle ja pois päältä 154 Vyökiinnikkeen kiinnittäminen/irrottaminen

155 Vianmääritys

156 Kysymyksiä ja vastauksia

157 Tekniset tiedot

158 Tärkeä huomautus

158 Akun vaihtaminen (vanhempien yksikkö) 159 Ympäristönsuojelutietoja 159 Hoito ja huolto

159 Tarvitsetko apua?

Philips on omistautunut valmistamaan luotettavia lastenhoitotuotteita, joita äidit ja isät oikeasti tarvitsevat. Tämän itkuhälyttimen avulla voit kuunnella lapsesi ääntä kodin mistä tahansa osasta. 16 eri kanavavaihtoehdon ansiosta häiriöt voidaan välttää tehokkaasti.

Philips Baby Care, autamme huolehtimaan lapsista

Turvallisuustietoja

Lue tämä käyttöopas huolellisesti, ennen kuin alat käyttää itkuhälytintä. Säilytä käyttöopas huolellisesti myöhempää tarvetta varten. Tämä itkuhälytin on tarkoitettu vain apuvälineeksi. Se ei korvaa aikuisen vastuullista ja kunnollista valvontaa, eikä sitä saa käyttää tällaiseen tarkoitukseen.

• Varmista, että lapsen yksikkö ja verkkolaitteen kaapeli eivät koskaan ole lapsen ulottuvilla, vaan vähintään metrin päässä lapsesta.
• Älä koskaan aseta lapsen yksikköä lapsen sänkyyn tai leikkikehään.
• Älä koskaan peitä itkuhälytintä (pyyhkeellä, huovalla tms.).
• Älä koskaan käytä itkuhälytintä kosteissa tiloissa tai veden läheisyydessä.
• Tarkista ennen verkkolaitteen kytkemistä pistorasiaan, että verkkolaitteisiin (A-4, B-3) merkitty verkkojännite vastaa paikallista verkkojännitettä.
• Älä säilytä itkuhälytintä äärimmäisen kylmässä tai kuumassa paikassa tai kirkkaassa valossa (esimerkiksi suorassa auringonpaisteessa).
• Älä koskaan avaa lapsen tai vanhempien yksikön koteloa (lukuun ottamatta paristolokeron kantta). Molemmissa yksiköissä on kiinteät antennit. Älä yritä vetää niitä ulos.

Itkuhälyttimen asettaminen käyttökuntoon

Lapsen yksikkö

Lapsen yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja. Kun laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana.

Käyttäminen verkkovirralla

1 Kytke verkkolaite lapsen yksikön virtaliitäntään (DC 9V - A-3).

2 Kytke verkkolaite (A-4) pistorasiaan.

Lapsen yksikkö on nyt valmis käytettäväksi verkkovirralla.

Käyttäminen paristoilla

1 Irrota lapsen yksikön paristolokeron kansi (A-10) käyttämällä kolikkoa.

Itkuhälyttimen asettaminen käyttökuntoon

2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline -paristojen käyttämistä).

3 Sulje paristolokeron kansi (A-10) kolikolla.

Lapsen yksikkö on nyt valmis käytettäväksi paristoilla.

Vanhempien yksikkö

Vanhempien yksikössä on akku, joka on asennettu valmiiksi paikalleen.

1 Kytke verkkolaite lataustelineen (B-5) virtaliitäntään (DC 9V - B-7).

2 Kytke verkkolaite (B-3) pistorasiaan.

3 Aseta vanhempien yksikkö lataustelineeseen (B-5). Latausmerkkivalo (B-6) palaa punaisena.

4 Anna vanhempien yksikön olla lataustelineessä (B-5), kunnes akku on latautunut täyteen (vähintään 14 tunnin ajan).

Kun akku on latautunut täyteen, latausmerkkivalo (B-6) himmenee vähitellen. Vanhempien yksikön voi nyt irrottaa lataustelineestä ja sitä voi käyttää langattomasti jopa 10 tunnin ajan.

Kun POWER-merkkivalo (B-10) vilkkuu punaisena, akun varaus on vähissä. Lataa akku asettamalla vanhempien yksikkö (B-5) lataustelineeseen.

Vanhempien yksikkö on nyt käyttövalmis!

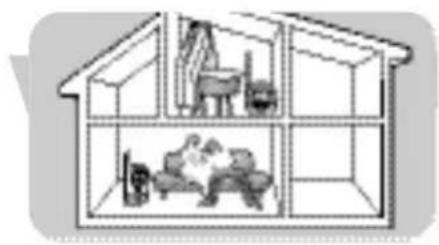

1 Testaa yhteys asettamalla molemmat yksiköt samaan huoneeseen. Varmista, että lapsen yksikkö on vähintään 1 metrin päässä vanhempien yksiköstä. 2 Kytke lapsen yksikkö päälle painamalla virtakytkintä (A-1). Virtamerkkivalo (A-7) palaa vihreänä. 3 Kytke vanhempien yksikkö päälle virtakytkimestä (B-9) ja säädä sitten äänenvoimakkuus sopivaksi äänenvoimakkuussäätimellä (B-9).

Virtamerkkivalo (B-10) palaa vihreänä. Kun laitteidenvälinen yhteys on muodostettu, vanhempien yksikön LINK-merkkivalo (B-8) palaa vihreänä. 4 Sijoita lapsen yksikkö vähintään 1 metrin päähän lapsesta. 5 Sijoita vanhempien yksikkö haluamiisi paikkoihin samaan huoneeseen lapsen yksikön kanssa, mutta vähintään 1 metrin päähän lapsen yksiköstä. Lisätietoja toiminta-alueesta on kohdassa Tekniset tiedot. Nyt voit valvoa lastasi!

Häiriöiden välttäminen (kanavan valitseminen)

Varmista aina, että kaikkien yksiköiden kanavanvalintakytkimet (A-9, B-11), jotka sijaitsevat akku-/paristolokerossa, ovat samassa asennossa.

Kanavanvalintakytkimillä (A-9, B-11) voidaan valita 16 eri kanavaa. Vaihda kanavaa, jos havaitset muiden itkuhälyttimien, radiolaitteiden tms. aiheuttamia häiriöitä.

1 Avaa molempien yksiköiden paristolokeron kannet (A-10, B-12). Vanhempien yksikkö: Liu'uta kansi (B-12) alas.

Lapsen yksikkö: Käytä kolikkoa.

2 Nosta vanhempien yksikön (B-14) akku syrjään. Jos lapsen yksikköä käytetään paristoilla, poista siitä paristot.

3 Kierrä pienellä talttakärkisellä ruuvitaltalla kanavanvalintakytkinten (A-9, B-11) sisempi kehä haluamaasi asentoon. Varmista, että asetat molempiin yksiköihin saman kanavan. 4 Aseta akku ja paristot takaisin paikoilleen. 5 Sulje akku-/paristolokeron kannet (A-10, B-12).

Mikrofonin herkkyyden säätäminen

Lapsen yksikön mikrofonin herkkyyskytkimellä (A-8) voidaan säätää lapsen yksikön lähettämän äänen tasoa valitsemalla jokin kolmesta asetuksesta. Kun käytössä on suurin asetus, lapsen yksikkö sieppaa lähes kaikki äänet. Voit muuttaa mikrofonin herkkyyttä vain silloin, kun lapsen yksikön ja vanhempien yksikön välille on muodostettu yhteys (LINK-merkkivalo (B-8) palaa vihreänä).

• Säädä lapsen yksikön mikrofonin herkkyys haluamallesi tasolle käyttämällä mikrofonin herkkyyskytkintä (A-8). Voit kokeilla herkkyysasetusta käyttämällä apuna omaa ääntäsi.

Lapsen yksikön virtamerkkivalo (A-7) palaa keltaisena yksikön siepatessa ääntä.

Lapsen valvominen käyttämällä pientä äänenvoimakkuutta

• Säädä äänenvoimakkuus mahdollisimman pieneksi käyttämällä vanhempien yksikön virtakytkin/äänenvoimakkuussäädintä (B-9).

Älä kytke vanhempien yksikköä kokonaan pois päältä.

Vanhempien yksikön äänentason merkkivalot (B-1) ilmaisevat visuaalisesti lapsen ääntelevän. Mitä voimakkaammin lapsi ääntelee, sitä useampi merkkivalo palaa.

Kun ääntä ei tunnisteta, yksikään äänentason merkkivaloista (B-1) ei pala.

Yövalon kytkeminen päälle tai pois päältä

Voit kytkeä lapsen yksikön yövalon (A-2) päälle tai pois päältä painamalla sitä.

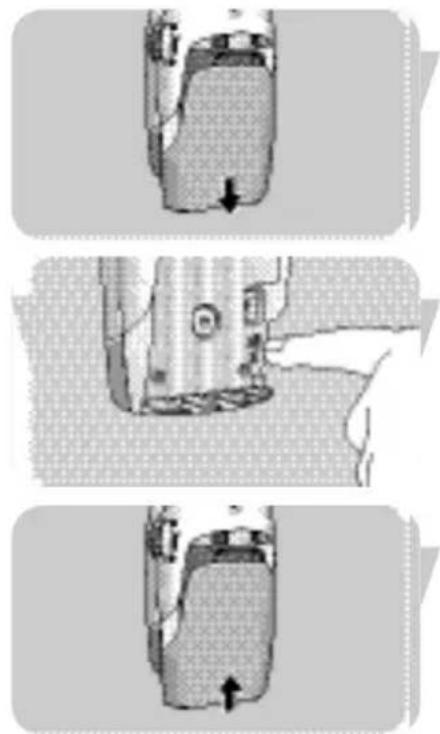

LINK-hälytyksen kytkeminen päälle ja pois päältä

Vanhempien yksikössä voi kytkeä päälle LINK-hälytyksen. LINK-hälytys antaa äänimerkin yksikköjen välisen yhteyden katketessa.

Avaa vanhempien yksikön akkulokero (B-12) liu'uttamalla kansi alas. Aseta lokerossa oleva kytkin (B-13) ON-asentoon. Liu'uta akkulokeron kansi (B-12) takaisin paikalleen niin, että se naksahtaa kiinni. Voit poistaa hälytyksen käytöstä asettamalla kytkimen (B-13) OFF-asentoon.

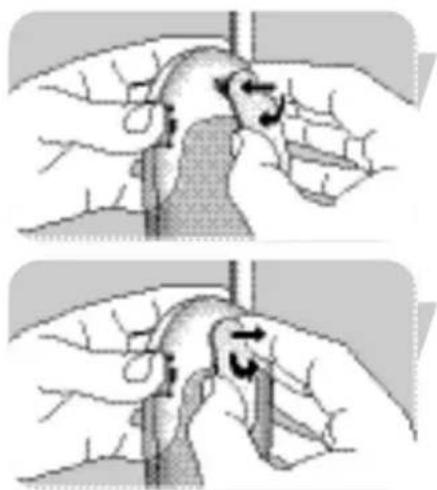

Vyökiinnikkeen kiinnittäminen/irrottaminen

Kun vanhempien yksikköä käytetään akuilla, sitä voi kantaa helposti mukanasi liikuttaessa kotona.

Vyökiinnikkeen kiinnittäminen

• Aseta vyökiinnikkeen (B-15) takana oleva pieni tappi vanhempien yksikön takana olevaan koloon. Kierrä vyökiinnikettä (B-15) vasemmalle, kunnes se naksahtaa paikalleen.

Vyökiinnikkeen irrottaminen

Kierrä vyökiinnikettä (B-15) oikealle (TURN▶) ja irrota se.

Ongelma Mahdollinen syy Ratkaisuehdotus

Vanhempien yksiköstä ei kuulu ääntä tai liian pieni. Äänenvoimakkuus on pois päältä. Kierrä vanhempien yksikön äänenvoimakkuussäädintä (B-9) alaspäin.

alaspäin.

Yksiköt ovat toiminta-alueen ulkopuolella. Siirrä vanhempien yksikkö lähemmäksi lapsen yksikköä.

Ei yhteyttä lapsen yksikköön. Yksiköt on asetettu eri kanaville. Aseta kanavanvalintakytkimet (A-9, B-11) samaan asentoon

molemmissa laitteissa.

	Vanhempien yksikkö on Siirrä vanhempien yksikkö laitteiden vällä.	Lähemmäksi signaalin kantamanulkopuolella.
Akku ei lataudu.	Akun käytöikä on lopussa.	Vaihda vanhempien yksikön akku (B-14).
Häiriöitä tai huono kuuluvuus.	Matkapuhelin tai langaton puhelin liian lähellä lapsen yksikköä.	Siirrä puhelimet kauemmaksi lapsen yksikösti.
	Häiriöitä muista lähistöllä olevista itkuhälyttimistä.	Kytke molemmat yksiköt muulle kanavalle käytämälläkanavanvalintakytkintä (A-9, B-11).
	Akun varaus vähissä.	Lataa akku ajoissa.
	Lähetyssignaali on kantamanulkopuolella: esimerkiki svanhempien yksikön vällissä voi olla lian monta seinää ja/tai valikattoa.	Siirrä vanhempien yksikköäLähemmäksi lapsen yksikköä.
	Vanhempien yksikkö on lian lähellä ikkunaa ja sieppaavat häiriösignaaleja muista laitteista.	Siirrä vanhempien yksikkökauemmaksi ikkunasta.
LINK-merkkivalo (B-9)vilkkuu punaisena / LINK-ulkopuolella.hälytyksen äänimerkkikuuluu.	Yksiköt ovat toiminta-alueen	Siirrä yksiköt lähemmaksi toisiaan.
	Häiriöitä toisesta itkuhälyttimestä.	Kytke käytöön jokin muu kanava (A-9, B-11).
	Häiriöitä muusta FM-laitteesta.	Poista toinen FM-laite.

Kysymys

Miksi uuden akun toiminta-aika on ilmoitettua lyhyempi ensimmäisen latauskerran jälkeen?

Akun varaus kuluu nopeasti loppuun. Mistä tämä johtuu?

Vanhempien yksikön lataustelineen (B-5) latausmerkkivalo (B-6) palaa jatkuvasti punaisena, vaikka ilmoitettu latausaika on jo kulunut. Mistä tämä johtuu?

Vanhempien yksikköä ei voi kytkeä päälle heti sen jälkeen, kun se on asetettu lataustelineeseen.

Vanhempien yksikkö reagoi liian hitaasti/myöhään lapsen itkuun.

Vanhempien yksikkö reagoi liian herkästi ympäristön ääniin.

Yhteys katkeilee, äänessä on katkoksia jne.

Vastaus

NiMH-akut pitää ladata ja purkaa kokonaan noin kolme kertaa, ennen kuin niiden koko kapasiteetti on käytettävissä.

Akun säilyttäminen kytkettynä jatkuvasti lataustelineeseen voi lyhentää akun käyttöikää. Jos laitetta ei käytetä pitkähköön aikaan, akun varaus purkautuu vähitellen. Tämä on normaalia. Akun varaus palautuu lyhyellä latauksella.

Latausmerkkivalo (B-6) syttyy heti, kun vanhempien yksikkö asetetaan lataustelineeseen. Se himmenee vähitellen akkujen latautuessa, mutta jää sitten palamaan ilmaisten vanhempien yksikön olevan kytkettynä.

Tässä tapauksessa akku on luultavasti täysin tyhjä. Noin 30 minuutin lataamisen jälkeen vanhempien yksikön voi luultavasti kytkeä päälle sen ollessa lataustelineessä.

Aseta mikrofonin herkkyyskytkimen asetus suuremmaksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta).

Aseta mikrofonin herkkyyskytkimen asetus pienemmäksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta).

Olet luultavasti siirtynyt toiminta-alueen ulkopuolelle. Siirry toiseen paikkaan tai lähemmäksi lapsen yksikköä. Ota huomioon, että uuden yhteyden muodostaminen kestää aina noin 30 sekuntia.

Tekniset tiedot

FI

Virtalähde

• Vanhempien yksikkö: NiMH-akku (sisältyy toimitukseen).
• Verkkolaite, 230 V AC, 50 Hz (toimitukseen sisältyy kaksi verkkolaitetta).

Lähtöjännite 9 V DC, 200 mA.

Toiminta-alue

• Enintään 250 metriä esteettömässä ympäristössä.

Käyttöympäristön esteiden takia todellinen toiminta-alue voi olla ilmoitettua pienempi.

Kuivat materiaalit Materiaali- Toiminta-vahvuus alueen

pieneneminen

Puu, rappaus, kipsilevy, lasi < 30 cm 0 - 10 % (ilman metallia tai raudoitusta, ei lyijyä)

Tiili, vaneri < 30 cm 5 - 35 %

Teräsbetoni < 30 cm 30 - 100 %

Metalliristikot, -tangot < 1 cm 90 - 100 %

Metalli-, alumiinilevyt < 1 cm 100 %

Kosteiden ja märkien materiaalien osalta toiminta-aluetta pienentävä vaikutus voi olla 100 prosenttia.

Käyttölämpötila

0 °C - 40 °C

Lähetystaajuudet

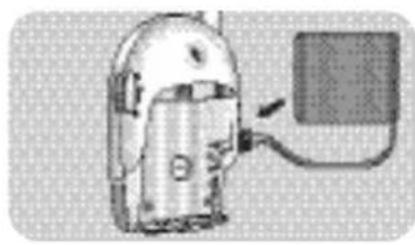

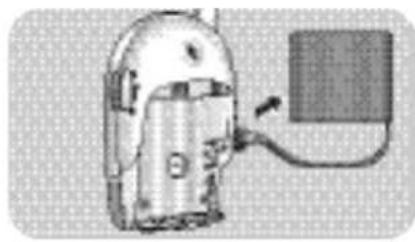

Akun vaihtaminen (vanhempien yksikkö)

Jos akku tyhjenee paljon tavallista nopeammin, sen tilalle pitäisi asentaa uusi akku. Käytä ainoastaan NiMH-akkuja.

1 Avaa vanhempien yksikön akkulokeron kansi (B-12) liu'uttamalla sitä alaspäin.

2 Kytke vanha akku (B-14) irti virtaliittimestä ja poista se.

3 Kytke varovasti uusi akku liittimeen ja aseta se akkulokeroon.

4 Sulje akkulokeron kansi (B-12).

Ympäristönsuojelutietoja

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY soveltamisalaan.

Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana. Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia.

Hoito ja huolto

• Puhdista itkuhälytin kostealla liinalla.
• Hävitä käytetyt akut ja paristot ympäristöystävällisellä tavalla.
• Älä käytä samanaikaisesti vanhoja ja uusia paristoja tai erityyppisiä paristoja.
• Jos paristot ovat paikallaan laitteessa, kun sen virtalähteenä käytetään verkkovirtaa, tarkista paristojen mahdolliset vuodot kuuden kuukauden välein.

Tarvitsetko apua?

Online-tukipalvelu: www.philips.com

Vuorovaikutteiset ohjeet, ladattavaa materiaalia sekä vastauksia kysymyksiin

Neuvontapalvelu:

Jos sinulla on esitettävänä laitetta SCD468 koskevia kysymyksiä, ota yhteyttä neuvontapalveluumme! Numero löytyy erillisestä takuuesitteestä.

Ennen yhteyden ottamista lue tarkkaan tämä manuaali.

Näin pystyt ratkaisemaan useimmat ongelmistasi.

Sinua pyydetään ilmoittamaan:

• Ongelman kuvaus ja milloin se esiintyy.
• Tuotteen arvokilvessä oleva tyyppinumero.
• Ostopäivämäärä.

A. Vauva-yksikkö

A-1 ON/OFF (päälle/pois) -painike A-2 Yövalo A-3 DC 9V -G + virtalähde A-4 AC-virtasovitin A-5 Mikrofoni A-6 Sähköpistoke A-7 POWER (virta) -valo A-8 Mikrofonin herkkyyskytkin A-9 Kanavanvalintakytkin A-10 Paristokotelon kansi

B. Vanhempien yksikkö

B-1 Äänenvoimakkuuden merkkivalot B-2 Kaiutin B-3 AC-virtasovitin B-4 Sähköpistoke B-5 Latausasema B-6 Latausvalo B-7 DC 9V -一 + virtalähde B-8 LINK (yhteys) -valo B-9 ON/OFF (päälle/pois) -kytkin / VOLUME (äänenvoimakkuus) -säädin B-10 POWER (virta) -valo B-11 Kanavanvalintakytkin B-12 Paristokotelon kansi B-13 LINK (yhteys) -hälytyskytkin B-14 Ladattava akku B-15 Vyöklipsi

C. Muut tarvittavat osat
