BEDIENUNGSANLEITUNG SCD468 PHILIPS

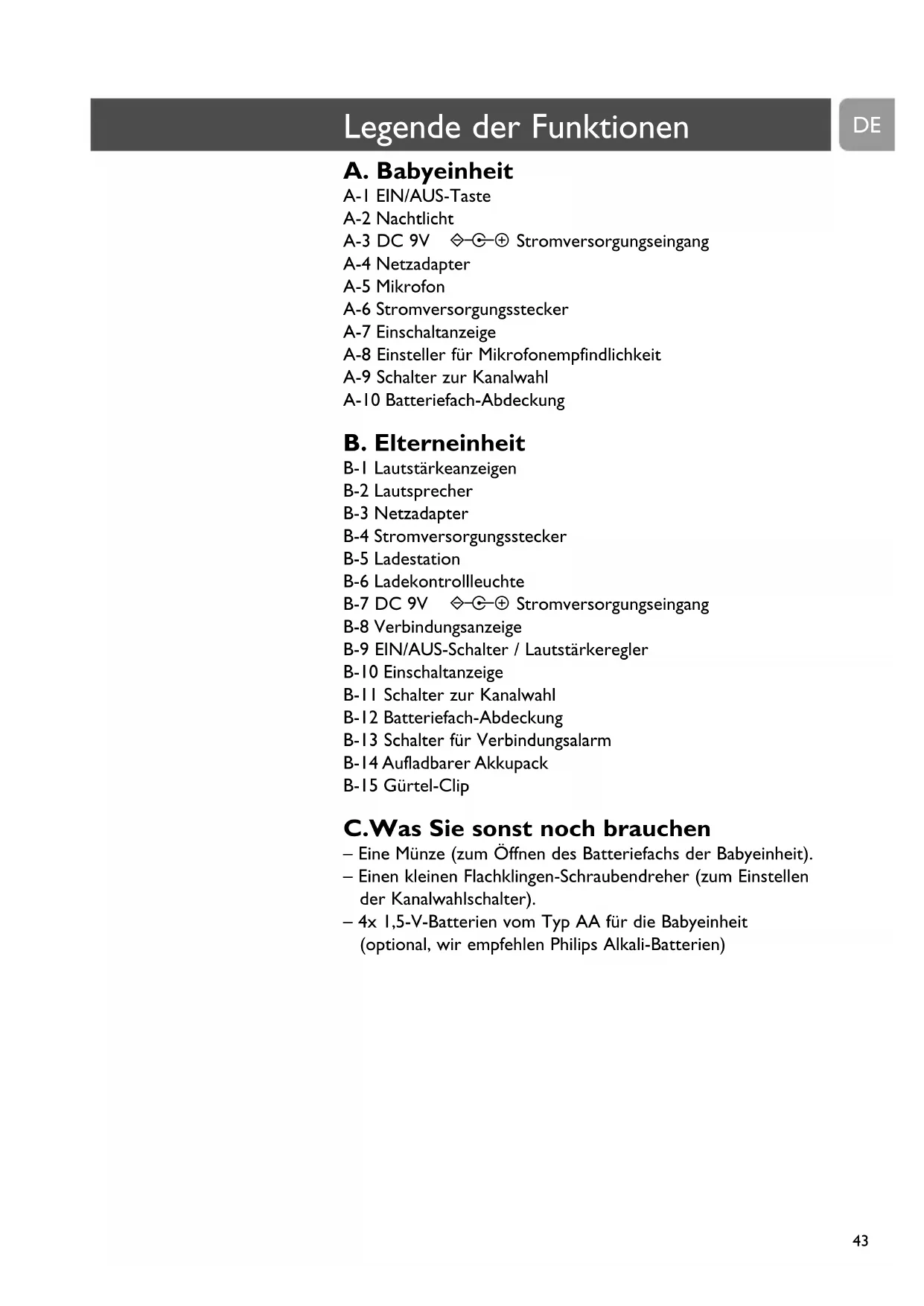

A-I EIN/AUS-Taste
A-2 Nachtlicht
A-3 DC 9V - Stromversorgungseingang
A-4 Netzadapter
A-5 Mikrofon
A-6 Stromversorgungsstecker
A-7 Einschaltanzeige
A-8 Einsteller für Mikrofonempfindlichkeit
A-9 Schalter zur Kanalwahl
A-10 Batteriefach-Abdeckung

B. Elterneinheit

B-1 Lautstärkeanzeigen
B-2 Lautsprecher
B-3 Netzadapter
B-4 Stromversorgungsstecker
B-5 Ladestation
B-6 Ladekontrollleuchte
B-7 DC 9V - + Stromversorgungseingang
B-8 Verbindungsanzeige
B-9 EIN/AUS-Schalter / Lautstärkeregler
B-10 Einschaltanzeige
B-11 Schalter zur Kanalwahr
B-12 Batteriefach-Abdeckung
B-13 Schalter fur Verbindungsalarm
B-14 Aufladbarer Akkupack
B-15 Gurtel-Clip

C.Was Sie sonst noch brauchen

• Eine Münze (zum Öffnen des Batteriefachs der Babyeinheit).
  — Einen kleinen Flachklingen-Schraubendreher (zum Einstellen der Kanalwahlschalter).
• 4x I,5-V-Batterien vom Typ AA für die Babyeinheit (optional, wir empfehlen Philips Alkali-Batterien)

3 Abbildungen

43 Legende der Funktionen

43 Babyeinheit
43 Elterneinheit
43 Was Sie sonst noch brauchen

44 Inhalt

45 Herzlichen Glückwunsch

45 Sicherheitshinweise

45 Inbetriebnahme des Babysitters

45 Babyeinheit
46 Elterneinheit

47 Benutzen des Babysitters

48 Funktionen

48 Vermeiden von Störungen
49 Einstellen der Mikrofonempfindlichkeit
49 Gerauschlose Babyüberwachung
50 Ein- und Ausschalten des Verbindungsalarms
50 Anbringen / Abnehmer des Gurtel-Clips

51 Fehlerbehebung

52 Häufig gestellte Fragen

53 Technische Daten

54 Wichtige Informationen

54 Austauschen des Akkupacks der Elterneinheit
55 Informationen zum Umweltschutz
55 Wartung

55 Brauchen Sie Hilfe?

Philips hat sich der Aufgabe verschreiben, zuverlüssige Babycare-Produkte herzustellen, die Mutter und Vater wirklich brauchen konnen. Produkte, deren Zuverlösigkeit und Funktionalsitat ein beruhigendes Gefühl vermittelt. Sie konnen sich darauf verlassen, dass dieser Babysitter von Philips immer davon sorgt, dass Sie Ihr Baby deutlich horen konnen, egal wo sie sich in ihrem Haus oder in der Umgebung aufhalten. Mit der Möglichkeit zur Wahl unter sechzehn verschiedenen Kanälen konnen Sie eventuelle Störungen auf jeder Fall minimieren.

Philips Baby Care, In besten Händen

Sicherheitshinweise

Bittelesen Sie sich diese Anleitung sorgfältig durch, bevor Sie den Babysitter in Betriebnehmen, und bewahren Sie die Anleitung auf, damit Sie bei Bedarfarin nachschauen konnen. Dieser Babysitter ist nur als Hilfsmittel gedacht. Es ist kein Ersatz fur eine verantwortungsbewusste und korrekte Aufsicht durch eine erwachsene Person und sollte davon auch nicht so eingesetzt werden.

• Vergewissern Sie sich, dass sich die Babyeinheit und das Adapterkabel immer außerhalb der Reichweite des Babys befinden. Der Abstand sollte mindestens einen Meter betragen.
• Legen Sie die Babyeinheit niemals in das Babybett oder in den Laufstall.
• Decken Sie den Babysitter niemals ab (mit einem Handtuch, Laken, usw.).
• Benutzen Sie den Babysitter nicht an feuchten Orten oder in der Nähe von Wasser.
• Kontrollieren Sie, dass die auf dem Typenschild der Adapter (A-4, B-3) angegebene Spannung mit der lokalen Netzspannung übereinstimmt, bevor Sie das Gerät an die Stromversorgung anschließen.
• Setzen Sie den Babysitter nicht extremer Kälte, Wärme oder Sonneneinstrahlung aus.
• Offnen Sie nicht das Gehäuse der Babyeinheit oder der Elterneinheit (bis auf das Batteriefach), da sonst eventuell die Gefahr eines elektrischen Schlags besteht.
  Die Antenne ist bei beiden Einheiten fest; versuchen Sie nicht, sie herauszuziehen.

Inbetriebnahme des Babysitters

Babyeinheit

Die Babyeinheit kann mit Netzstrom oder mit Batterien betrieben werden. Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung der Elterneinheit übernehmen.

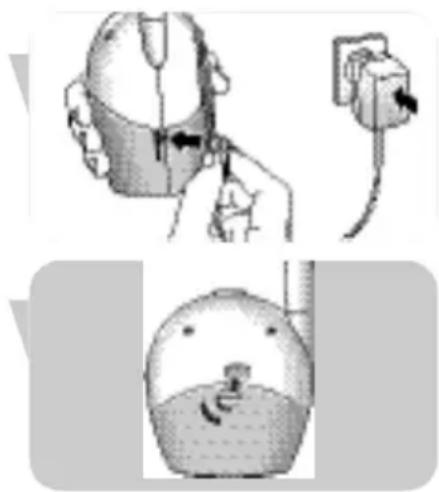

Netzbetrieb

I Verbinden Sie das Netzadapterkabel mit dem Stromversorgungseingang (DC 9V -A-3) der Babyeinheit.
2 Stecken Sie den Netzadapter (A-4) in eine Wandsteckdose.
Die Babyeinheit ist jetzt für den Netzbetrieb bereit.

Batteriebetrieb

I Nehmen Sie die Batterriebefach-Abdeckung (A-10) mit Hilfe einer Münze von der Babyeinheit ab.

DE

Inbetriebnahme des Babysitters

2 Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach ein und achten Sie darauf auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten.Wir empfehlen ihren die Verwendung von Philips Alkali-Batterien.
3 Bringen Sie die Batteriefach-Abdeckung (A-10) wieder mit Hilfe einer Münze an.
Die Babyeinheit ist jetzt für den Batteriebetrieb bereit.

Elterneinheit

In die Elterneinheit wurde bereits ein aufladbarer Akkupack eingesetzt.

I Verbinden Sie das Netzadapterkabel mit dem Stromversorgungseingang (DC 9V -B-7) der Ladestation (B-5).
2 Stecken Sie den Netzadapter (B-3) in eine Wandsteckdose.
3 Stellen Sie die Elterneinheit in die Ladestation (B-5).

Die Ladekontrollleuche (B-6) leuchtet rot auf.

4 Lassen Sie die Elterneinheit in der Ladestation (B-5), bis die Akkus vollständig aufgeladen sind (mindestens 14 Stunden).

Wenn die Akkus vollständig aufgeladen sind, nimmt die Leuchtkraft der Ladekontrollleuche (B-6) langsam ab. Die Elterneinheit kann jetzt aus der Ladestation herausgenommen und bis zu 10 Stunden lang schnurlos benutzt werden.
Wenn die Einschaltanzeige (B-10) rot blinkt, weist dies darauf auf hin, dass die Akkus bald erschöpft sind. Stellen Sie die Elterneinheit in die Ladestation (B-5), um die Akkus wieder aufzuladen.

Die Babyeinheit ist jetzt für den Batteriebetrieb bereit!

Positionieren Sie beiden Einheiten im gleichen Raum, um die Verbindung zu testen.Vergewissern Sie sich, dass sich die Babyeinheit mindestens I Meter von der Elterneinheit halten.
2 Drücken Sie die Taste EIN/AUS (A-1), um die Babyeinheit einzuschalten.

DieEinschaltanzeige(A-7)leuchtetgrun auf.
3 Schalten Sie die Elterneinheit mit dem EIN/AUS-Schalter (B-9) ein und stellen Sie die Lautstärke mit dem Lautstärkeregler (B-9) nach Wunsch ein.
Die Einschaltanzeige (B-10) leuchtet grun auf.
Wenn die Verbindung zwischen den Einheiten aufgebaut wurde, leuchtet die Verbindungsanzeige (B-8) an der Elterneinheit grün auf.

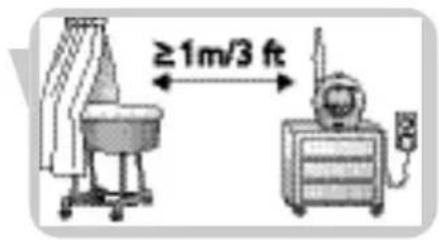

4 Stellen Sie die Babyeinheit mindestens I Meter von ihrem Baby entfernt auf.

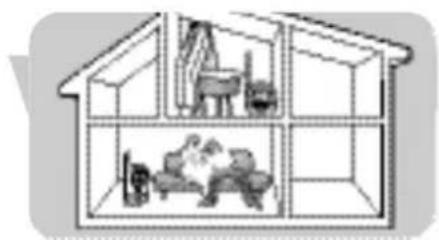

5 Stellen Sie die Elterneinheit an den gewünschten Ort innerhalb der Reichweite der Babyeinheit, aber mindestens I Meter von der Babyeinheit entfernt, auf. Weitere Informationen zu der Reichweite finden Sie im Abschnitt 'Technische Daten'.
Sie können jetzt Ihr Baby überwachen!

Vermeiden von Störungen (Kanalwahl)

Stellen Sie stets sicher, dass die Kanalwahlschalter (A-9, B-11) im Batteriefach bei beiden Geräten auf denselben Kanal eingestellt sind!

Mit den Kanalwahlschaltern (A-9, B-11) konnen Sie unter sechzehn verschieden Kanalen wahlen. Solle bei Ihnen der Empfang durch andere Babyphone, Radiogeräte usw. gestört werden, wahren Sie einen anderen Kanal.

I Öffnen Sie bei beiden Einheiten das Batteriefach (A-10, B-12). Elterneinheit: Schieber Sie die Abdeckung nach unten (B-12).

• Babyeinheit:Verwenden Sie eine Münze.

2 Heben Sie den Akkupack (B-14) der Elterneinheit an. Wenn Sie die Babyeinheit mit Batteriestrom betreiben, fühmen Sie die Batterien aus der Einheit hereaus.

3 Drehen Sie den Innenkreis der Kanalwahlschalter (A-9, B-11) mit einem kleinen Flachklingen-Schraubendreher in die gewünschte Stellung. Achten Sie darauf, dass bei beiden Einheiten der gleiche Kanal eingestellt wird.

4 Setzen Sie die Batterien und den Akkupack wieder ein.

5 Schließen Sie bei beiden Einheiten das Batteriefach (A-10, B-12).

Einstellen der Mikrofonempfindlichkeit

Mit dem Mikrofonempfindlichkeitsschalter (A-8) an der Babyeinheit konnen Sie die von der Babyeinheit erfasste Lautstärke nach Wunsch einstellen: gering, mittel oder hoch. Wird die Empfindlichkeit auf den maximalen Wert gestellt, erfasst die Babyeinheit fast alle Gerausche. Sie konnen die Mikrofonempfindlichkeit nur ändern, wenn die Verbindung zwischen der Babyeinheit und der Elterneinheit aufgebaut ist (wenn die Verbindungsanzeige (B-8) kontinuierlich grün leuchtet).

• Benutzen Sie den Mikrofonempfindlichkeitsschalter (A-8), um die Mikrofonempfindlichkeit der Babyeinheit auf den gewünschten Pegel zu stellen. Als Lautstärkereferenz konnen Sie ihre eigene Stimmenehmen.

Die Einschaltanzeige (A-7) an der Babyeinheit leuchtet gelb auf, wenn ein Gerausch erfasst wird.

Gerauschlose Babyüberwachung

• Stellen Sie die Lautstärke an der Elterneinheit mit dem EIN/AUS-Schalter / Lautstärkeregler (B-9) auf das niedrigste Niveau.

Schalten Sie die Elterneinheit nicht vollständig aus!

Die Lautstärke-Anzeigelampen (B-1) an der Elterneinheit zeigen Ihnen die Gerausche des Babys optisch an. Je lauter das Gerausch von Ihr dem Baby ist,esto mehr Anzeigelampen leuchten auf.
> Wenn kein Gerausch wahrgenommen wird, leuchtet keine der Anzeigelampen (B-1).

Ein- und Ausschalten des Nachtlichts

1 Drücken Sie auf das Nachtlicht (A-2) an der Babyeinheit, um es ein- und auszuschalten.

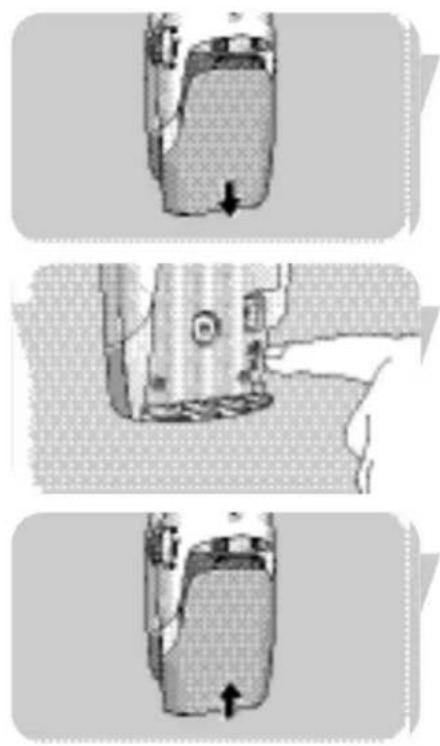

Ein- und Ausschalten des Verbindungsalarms

Sie können den Verbindungsalarm an der Elterneinheit einschalten. Der Verbindungsalarm wird ausgelost, wenn die Verbindung zwischen den Einheiten verloren besteht.

I Öffnen Sie das Batteriefach (B-12) der Elterneinheit, indem Sie die Abdeckung nach unten schieren.
2 Stellen Sie den Schalter (B-13) im Batteriefach auf ON (
3 Schieber Ben Sie die Batteriefach-Abdeckung (B-12) wieder zurück, bis sie einrastet.
- Stellen Sie den Schalter (B-13) im Batteriefach auf OFF (B)

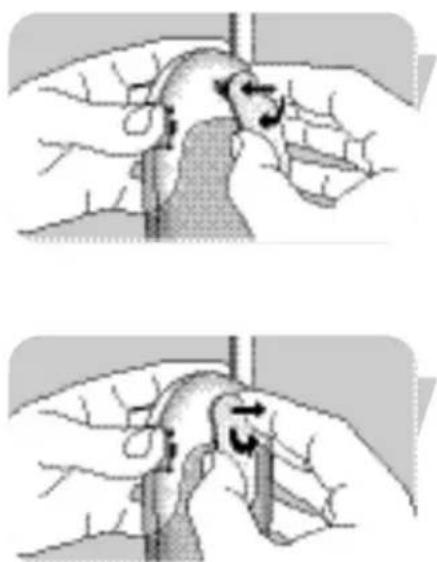

Anbringen / Abnehmen des Gurtel-Clips

Wenn die Elterneinheit mit Batterien betrieben wird, können Sie immer mit sich führen, wenn Sie sich im Haus bewegen oder in dessen unmittelbarer Umgebung aufhalten. Sie erhalten dadurch mehr Bewegungsfreiheit und haben Ihr Baby damit immer noch unter Kontrolle.

Anbringen des Gurtel-Clips

• Führren Sie den einzelnen Stift auf der Rückseite des Gurtel-Clips (B-15) in die Aussparung auf der Rückseite der Elterneinheit ein.
  Drehen Sie den Gurtel-Clip (B-15) nach links, bis er in seiner Position einrastet.

Abnehmer des Gurtel-Clips

• Drehen Sie den Gürtel-Clip (B-15) nach rechts (TURN▶) undnehmen Sieihn ab.

Problem Mögliche Ursache Abhilfe

Kein Ton von der Lautstärke aus oder zu leise. Lautstärkeregler (B-9) an der Elterneinheit Elterneinheit nach unten drehen.

Einheiten außerhalb der Die Elterneinheit erhäher an die Reichweite. Babyeinheit heranbringen.

Keine Verbindung Die Einheiten sind auf Kanalwahlschalter (A-9, B-11) bei zwischen den Einheiten unterschiedliche Kanäle beiden Einheiten auf den gleichen eingestellt. Kanal stellen.

Elterneinheit außerhalb der Reich- Elterneinheit naher an die weite des gesendeten Signals. Babyeinheit heranbringen.

Akkupack wird Ende der Akku-Lebensdauer ist Akkupack der Elterneinheit (B-14) nicht geladen. erreicht. austauschen.

Störungen oder schlechter Handy oder schnurloses Telefon Abstand zwischen Telefon(en) und Empfang. zu nahe am Babysitter. Babysitter vergroßern.

Störung von anderen Babyphonen Beide Einheiten mit dem in der Nachbarschaft. Kanalwahlschalter (A-9, B-11) auf einen anderen Kanal stellen.

Batteriespannung lassn nach. Akkupack rechtzeitig aufladen.

Gesendetes Signal ist außerhalb Elterneinheit naher an die der Reichweite; z.B. zu weitere Babyeinheit heranbringen.

Wände und/oder Deckenzwischen Babyeinheit und Elterneinheit.

Elterneinheit zu nahe an einem Elterneinheit weiter vom Fenster Fenster; erfasst Störsignale entfernen.

Verbindungsanzeige (B-9) Einheiten außerhalb der Einheiten näher zusammenbringen. blinkt rot / Verbindungs- Reichweite. alarm (B-8) ertont.

Störung von einer anderen Auf einen anderen Kanal Babysitter. 1umschalten (A-9, B-11).

Störung von einer anderen die andere UKW-Quelle UKW-Quelle. entfernen.

Frage

Warum hat ein neuer aufladbarer Akkupack nach dem ersten Aufladen nicht die volle Betriebskapazitat?

Die Betriebsdauer meines aufladbaren Akkupacks ist sehr kurz.Warum?

Die Ladekontrollleuche (B-6) an der Ladestation (B-5) der Elterneinheit leuchtet auch nach der vollen Ladedauer weiterhin rot.Warum?

Wenn die Elterneinheit in der Ladestation steht, kann sie nicht sofort eingeschaltet werden.

Die Elterneinheit reagiert zu langsam / zu spät auf Gerausche des Babys.

Die Elterneinheit reagiert zuschnell auf Umgebungsgeräusche.

Die Verbindung Goes ständig verloren, der Ton wird unterbrochen usw.

Antwort

Die wieder aufladbaren NiMH-Akkus müssen etwas 3 Mal komplett aufgeladen und entladen werden, bevor sie ihre volle Kapazität haben.

Bleibt der wieder aufladbare Akkupack ständig mit der Ladestation verbunden, kann dies seine Lebensdauer verkurzen. Wenn das Produkt einige Zeit nicht benutzt wird, verliert der aufgeladene Akkupack langsam seine Ladung. Das ist normal; kurzes Aufladen bringt seine volle Kapazität zurück.

Die Ladekontrollleuchte (B-6) wird immer aktiviert, sobald die Elterneinheit eingesetzt wird. Ihr Leuchtkraft nimmt allmählich ab, wenn die Akkus vollständig geladen sind, jedoch leuchtet diese Anzeige weiterhin, um darauf hinzuweisen, dass die Elterneinheit mit Strom versorgt wird.

In diesen Fall sind die Akkus wahrscheinlich vollkommen leer. Nach einer Ladedauer von ca. 30 Minuten kann die Elterneinheit eingeschaltet werden, während sie in der Ladestation stehen.

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit hohere ein und / oder verkleinern Sie den Abstand von der Babyeinheit zum Baby (halten Sie darauf aber einen Mindestabstand von 1 Meter ein).

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit niedriger ein und / oder verkleinern Sie den Abstand von der Babyeinheit zum Baby (halten Sie damit aber einen Mindestabstand von 1 Meter ein).

Sie nahern sich wahrrscheinlich dem Ende der Reichweite. Versuchen Sie es an einem anderen Ort oder verringern Sie den Abstand etwas.itte beachten Sie, dass es≦es Mal ca. 30 Sekunden tauert, bis eine neue Verbindung aufgebaut ist.

Technische Daten

DE

Stromversorgung

• Akkupack: wieder aufladbarer NiMH-Akku für Elterneinheit (im Lieferumfang enthalten).
  -Netzteil 230V AC, 50Hz (zwei im Lieferumfang enthalten). Ausgangsspannung 9 V DC, 200mA

Reichweite

• Bis zu 250 Meter (750 ft) im Freien. Die Reichweite hängt von der Umgebung ab und kann durch verschiedene Störfaktoren verringgert werden.

Trockene Materialien Material- Reichweitedicke verlust

Holz, Gipsputz, Gipskarton- < 30 cm / 12” 0-10% platten, Glas (ohne Metall oder Drahte, kein Blei)

Ziegel, Sperrholz < 30 cm / 12” 5-35%

Verständter Beton < 30 cm / 12” 30-100%

Metallgitter, Balken < 1 cm / 0.4” 90-100%

Metall, Aluminiumblech < 1 cm / 0.4” 100%

Bei nassen und feuchten Materialien kann die Verringerung bis zu 100% betragen.

Betriebstemperatur

0^ - 40^

Sendefrequenzen

Austauschen des Akkupacks der Elterneinheit

Wenn der Akkupack ungewöhnlich oft aufgeladen werden muss, ersetzen Sie ihn durch einen neuen Akkupack.Verwenden Sie wieder aufladbare NiMH-Akkus.

I Offnen Sie das Batteriefach der Elterneinheit, indem Sie die Abdeckung (B-12) nach unten schiben.

2 Losen Sie den alten Akkupack (B-14) von dem Stromversorgungsstecker und nehmen Sie ihn hers.

3 Verbinden Sie den neuen Batteriepack vorsichtig mit dem Stromversorgungsstecker und legen Sie ihn in das Batteriefach.

4 SchlieBen Sie die Batteriefach-Abdeckung (B-12).

Informationen zum Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wieder verwendet werden konnen.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für these Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sichitte nach den geltenden Bestimmungen in Ihrm Land, und entsorgen Sie Altgerate nicht uber ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgerate werden Umwelt und Menschen vor möglichn negativen Folgen geschützt.

Wartung

• Reinigen Sie den Babysitter mit einem feuchten Tuch.
• Entsorgen Sie die erschöpften Batterien auf umweltverträgliche Weise.
• Verwenden Sie keine alten und neuen Batterien oder unterschiedliche Batterietypen gleichzeitig.
• Wenn Sie die Batterien in dem Gerät setzen und es mit Netzstrom betreiben, kontrollieren Sie die Batterienitte alle sechs Monate auf eventuelle Leckstellen.

Brauchen Sie Hilfe?

Online-Hilfe: www.philips.com

Für interaktivie Hilfe, Downloads und halten gestellte Fragen

Telefonkontakt:

Falls Sie irgendwelche Fragen zu/zum/zur SCD468 haben,
kontaktieren Sie für Hilfestellungitte unsere Helpline! Die Nummer konnen Sie im gesonderten Garantieheft finden.
Bevor Sie anrufen,esen Sieitte diese Anleitung aufmerksam
durch.
Sie konnen die meisten ihrer Probleme loseen.

Sie werden gefragt nach:

• Einer Beschreibung des Problems und wann es auftritt
• Der Typnummer auf dem Typenschild des Produkts
• Dem Kaufdatum
