SCD468 - Monitor per bambini PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor audio per bebè
Marca	Philips
Modello	SCD468
Alimentazione unità bebè	Alimentatore 230V 50Hz (incluso) o 4 pile AA 1,5V (non incluse)
Alimentazione unità genitori	Batteria NiMH ricaricabile integrata (inclusa) + caricabatterie 230V 50Hz
Autonomia unità genitori	Fino a 10 ore dopo carica completa
Tempo di ricarica	Almeno 14 ore per una carica completa
Portata massima all'esterno	Fino a 250 metri
Numero di canali	16 canali selezionabili
Funzioni principali	Monitoraggio audio bidirezionale, luce notturna, regolazione sensibilità microfono, allarme di connessione, indicatori luminosi di volume
Indicatore visivo del suono	Spie luminose di volume sull'unità genitori (più il bebè piange forte, più spie si accendono)
Sicurezza	Non utilizzare come sostituto della sorveglianza adulta; tenere fuori dalla portata del bebè (distanza > 1 m); non coprire l'apparecchio; non usare vicino all'acqua
Temperatura di funzionamento	0°C a 40°C
Frequenze di trasmissione	Non specificate (FM nella banda 2,4 GHz o simile, non precisato)
Manutenzione e pulizia	Pulire con un panno umido; non utilizzare prodotti abrasivi
Ricambi / riparabilità	Batteria unità genitori sostituibile (solo NiMH); pile unità bebè sostituibili
Accessori inclusi	2 alimentatori, 1 batteria ricaricabile, 1 clip per cintura, 1 caricabatterie
Garanzia	Vedere il foglietto di garanzia separato

Domande frequenti - SCD468 PHILIPS

Perché la batteria ricaricabile dell'unità genitori non è completamente operativa dopo la prima carica?

Ci vogliono circa 3 cicli completi di carica e scarica prima che le batterie NiMH raggiungano la piena capacità.

L'autonomia della batteria è molto ridotta. Cosa fare?

Lasciare la batteria collegata permanentemente al caricabatterie può ridurne la durata. Se non si utilizza il prodotto per un po', la batteria si scarica normalmente. Ricaricatela anche per poco tempo per ripristinare la capacità.

L'indicatore di carica rimane rosso anche dopo una carica completa. È normale?

Sì, l'indicatore di carica (B-6) rimane acceso non appena l'unità genitori è posta sul caricabatterie. Si attenua quando le batterie sono piene, ma rimane acceso per indicare che l'unità è alimentata.

Perché l'unità genitori non si accende immediatamente dopo essere stata posizionata sul caricabatterie?

Se la batteria è completamente scarica, è necessario attendere circa 30 minuti di ricarica prima di poter accendere l'unità genitori sul caricabatterie.

L'unità genitori reagisce troppo lentamente ai pianti del bebè. Come migliorare?

Aumentare la sensibilità del microfono dell'unità bebè (interruttore A-8) e/o avvicinare l'unità bebè al bebè rispettando la distanza minima di 1 metro.

L'unità genitori reagisce troppo velocemente ai rumori ambientali. Come ridurre?

Ridurre la sensibilità del microfono dell'unità bebè (interruttore A-8) e/o allontanare l'unità bebè dal bebè rispettando la distanza minima di 1 metro.

La connessione tra le unità a volte si interrompe e ci sono interruzioni audio. Cosa fare?

Probabilmente sei al limite della portata. Prova ad avvicinare le unità. Nota che ci vogliono circa 30 secondi per stabilire una nuova connessione.

Come cambiare canale per evitare interferenze?

Aprire i vani batteria di entrambe le unità. Rimuovere le batterie. Usare un piccolo cacciavite a testa piatta per girare il selettore di canale (A-9, B-11) sulla stessa posizione. Reinserire le batterie e chiudere i vani.

Posso utilizzare l'unità genitori senza collegarla alla rete elettrica?

Sì, una volta che la batteria ricaricabile è completamente carica, l'unità genitori può funzionare fino a 10 ore in modalità wireless. Puoi quindi portarla con te usando la clip per cintura.

Come attivare o disattivare l'allarme di connessione?

Aprire il vano batteria dell'unità genitori (B-12). Impostare l'interruttore (B-13) su ON per attivare l'allarme (suona in caso di perdita di connessione) o su OFF per disattivarlo.

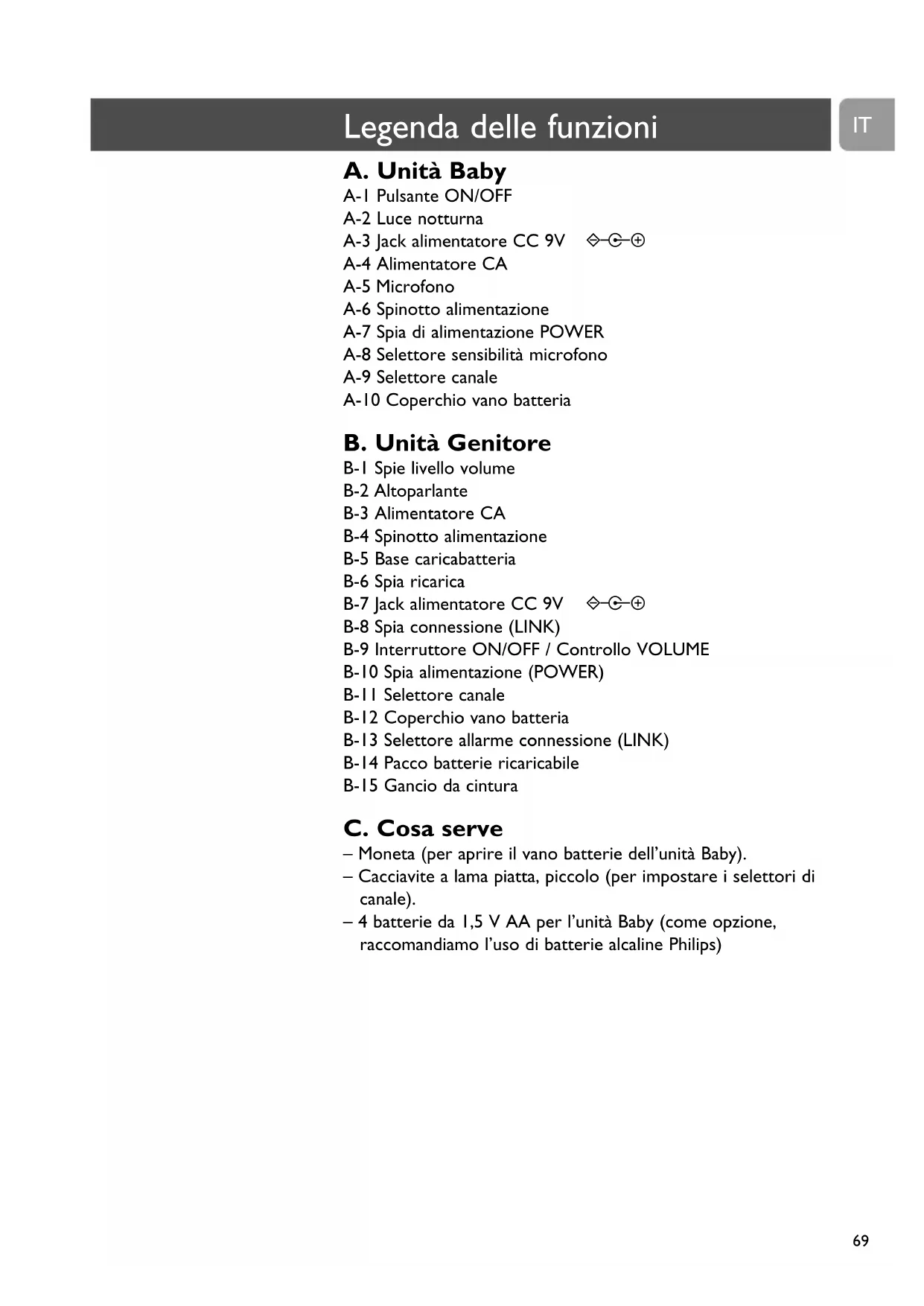

MANUALE UTENTE SCD468 PHILIPS

A-1 Pulsante ON/OFF A-2 Luce notturna A-3 Jack alimentatore CC 9V A-4 Alimentatore CA A-5 Microfono A-6 Spinotto alimentazione A-7 Spia di alimentazione POWER A-8 Selettore sensibilità microfono A-9 Selettore canale A-10 Coperchio vano batterie

B. Unità Genitore

B-1 Spie livello volume B-2 Altoparlante B-3 Alimentatore CA B-4 Spinotto alimentazione B-5 Base caricabatteria B-6 Spia carica B-7 Jack alimentatore CC 9V B-8 Spia connessione (LINK) B-9 Interruttore ON/OFF / Controllo VOLUME B-10 Spia alimentazione (POWER) B-11 Selettore canale B-12 Coperchio vano batterie B-13 Selettore allarme connessione (LINK) B-14 Pacco batterie ricaricabile B-15 Gancio da cintura

C. Cosa serve

• Moneta (per aprire il vano batterie dell'unità Baby).
• Cacciavite a lama piatta, piccolo (per impostare i selettori di canale).
• 4 batterie da 1,5 V AA per l'unità Baby (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

3 Illustrazioni

69 Legenda delle funzioni

69 Unità Baby 69 Unità Genitore 69 Cosa serve

70 Sommario

71 Benvenuti

71 Informazioni sulla sicurezza

71 Preparare all'uso il baby monitor

71 Unità Baby 72 Unità Genitore

73 Utilizzare il baby monitor

74 Caratteristiche e funzioni

74 Evitare le interferenze 75 Regolare la sensibilità del microfono 75 Controllare il bimbo in sordina 76 Attivare e disattivare l'allarme connessione (LINK) 76 Collegare / Scollegare il gancio da cintura

77 Risoluzione di problemi

78 Domande frequenti

79 Specifiche tecniche

80 Importanti informazioni

80 Sostituire il pacco batterie dell'unità Genitore 81 Informazioni sull'ambiente 81 Manutenzione

81 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquillità dei genitori. Con questo baby monitor potrete sentire sempre il vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attentamente questo manuale utente prima di utilizzare il baby monitor, e conservatelo per consultarlo in futuro. Il baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione degli adulti e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby ed il cavo dell'alimentatore siano sempre fuori dalla portata del bambino (almeno ad un metro di distanza). Non collocate mai l'unità Baby nel letto o nel box del bambino.
• Non coprite il baby monitor (con asciugamani, coperte, ecc.). Non utilizzate mai il baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione indicata sulla targhetta identificativa dell'alimentatore (A-4, B-3) corrisponda alla tensione di rete locale.
• Non esponete il baby monitor a freddo o caldo estremo o a fonti di luce diretta (ad esempio raggi solari).
• Per prevenire il rischio di folgorazione, non aprite l'unità baby né l'unità genitore per accedere ai componenti interni (ad eccezione del coperchio del vano batteria).
• Le antenne di entrambe le unità sono fisse; non tentate di allungarle.

Preparare all'uso il baby monitor

Unità Baby

L'unità Baby può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

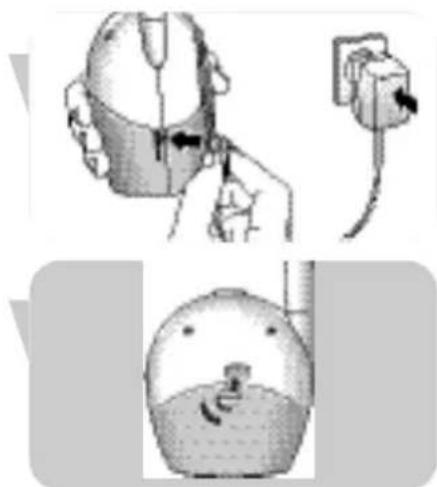

Alimentazione di rete

1. Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V, A-3) dell'unità baby. 2. Collegate l'alimentatore CA (A-4) ad una presa a muro. L'unità Baby è ora pronta per l'uso, alimentata alla rete elettrica.

Alimentazione a batterie

1. Aprite il coperchio del vano batterie (A-10) dell'unità baby, utilizzando una moneta.

Preparare all'uso il baby monitor

2. Inserite quattro batterie AA da 1,5 V rispettando la polarità come indicato dai simboli + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips). 3. Chiudete il coperchio del vano batterie (A-10), utilizzando una moneta. L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità Genitore

L'unità Genitore è dotata di un pacco batterie ricaricabile.

1 Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V -B-7) della base di ricarica (B-5). 2 Collegate l'alimentatore CA (B-3) ad una presa a muro. 3 Collocate l'unità Genitore nella base di ricarica (B-5). La spia di ricarica (B-6) si accende in colore rosso. 4 Lasciate l'unità genitore nella base di ricarica (B-5) finché il pacco batterie è completamente caricato (almeno 14 ore).

Quando le batterie sono completamente cariche, la spia di ricarica (B-6) si affievolisce gradualmente. L'unità genitore può essere estratta dalla base di ricarica ed utilizzata come cordless con un'autonomia massima di 10 ore. Quando la spia di alimentazione POWER (B-10) lampeggia in rosso, significa che la batteria è quasi scarica. Inserite l'unità genitore nella base di ricarica (B-5) per ricaricare le batterie. L'unità Genitore è ora pronta per l'uso!

1 Collocate entrambe le unità nella stessa stanza per verificare la connessione. Assicuratevi che l'unità Baby sia almeno a 1 metro di distanza dall'unità Genitore.

2 Premete il pulsante ON/OFF (A-1) per accendere l'unità baby. La spia di alimentazione POWER (A-7) si illumina in verde.

3 Accendete l'unità Genitore utilizzando l'interruttore ON/OFF (B-9) e regolate il volume al livello che preferite utilizzando il controllo di VOLUME (B-9).

La spia di alimentazione POWER (B-10) si illumina in verde.

Non appena viene stabilita la connessione tra le unità, la spia di connessione LINK (B-8) sull'unità Genitore si illumina in verde.

4 Collocate l'unità baby ad almeno 1 metro di distanza dal bambino.

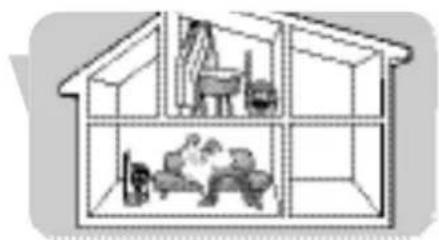

5 Collocate l'unità Genitore nel luogo desiderato entro il raggio operativo dell'unità Baby, ma ad almeno 1 metro di distanza dall'unità Baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

Ora potete vigilare sul vostro bimbo!

Caratteristiche e funzioni

Evitare le interferenze (selezione canale)

Accertatevi sempre che i selettori di CANALE (A-9, B-11) all'interno del vano batteria di entrambe le unità siano impostati sulla stessa posizione!

Con i selettori di canale (A-9, B-11) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri baby monitor, apparecchi radio, ecc., selezionate un altro canale.

Aprite i coperchi dei vani batteria (A-10, B-12) di entrambe le unità.

• Unità Genitore: fate scorrere il coperchio verso il basso (B-12).

• Unità Baby: utilizzate una moneta.

2. Solvate il pacco batteria ricaricabile (B-14) dell'unità Genitore. Se state utilizzando l'unità con alimentazione a batterie, estraete le batterie dall'unità.

3. Utilizzate un cacciavite piccolo a testa piatta per ruotare la ghiera interna dei selettori di canale (A-9, B-11) nella posizione desiderata. Assicuratevi che entrambe le unità siano impostate sullo stesso canale.

4. Rimettete al loro posto le batterie e il pacco batteria.

5. Chiudete i coperchi dei vani batteria (A-10, B-12).

Regolare la sensibilità del microfono

Con il selettore di sensibilità del microfono (A-8) dell'unità baby, potete regolare il livello del suono proveniente dall'unità baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità baby cattura quasi tutti i suoni. È possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità Baby e l'unità Genitore (quando la spia di connessione LINK (B-8) è verde fissa).

• Utilizzate il selettore di sensibilità microfono (A-8) per regolare questa funzione al livello desiderato. Potete anche usare la vostra stessa voce come riferimento sonoro.

La spia di alimentazione POWER (A-7) sull'unità baby si illumina in giallo ogni volta che viene rilevato un suono.

Controllare il bimbo in sordina

• Impostate il volume sul livello minimo con l'interruttore ON/OFF / controllo di VOLUME (B-9) dell'unità Genitore. Non spegnete completamente l'unità Genitore!

Le spie del livello audio (B-1) dell'unità Genitore avvisano in modo visivo se nella stanza del bambino provengono dei suoni. Più sono forti i rumori, più spie si accendono. Quando non viene rilevato alcun suono, tutte le spie (B-1) saranno spente.

Accendere o spegnere la luce notturna

Premete la luce notturna dell'unità Baby (A-2) per accenderla e spegnerla.

Accendere e spegnere l'allarme connessione (LINK)

È possibile accendere l'allarme connessione (LINK) sull'unità Genitore. Questo allarme emetterà un avvertimento acustico quando il collegamento tra le unità viene interrotto.

Aprite il vano batterie dell'unità Genitore (B-12) facendo scorrere il coperchio verso il basso.

Impostate il selettore (B-13) all'interno del vano in posizione ON (

Rimettete al suo posto il coperchio del vano batterie (B-12) finché non scatta in posizione.

Per disattivare l'allarme, spostate il selettore (B-13) in posizione OFF

Collegare / Scollegare il gancio da cintura

Quando l'unità Genitore è alimentata a batterie, potrete portarla con voi nelle vostre passeggiate per casa, controllando il vostro bambino con la massima libertà di movimento.

Collegare il gancio da cintura

• Fate combaciare il piccolo perno sul retro del gancio (B-15) con la rientranza sul retro dell'unità Genitore. Ruotate il gancio (B-15) verso sinistra finché non scatta in posizione.

Scollegare il gancio da cintura

• Ruotate il gancio (B-15) verso destra (RUOTATE) e toglietelo.

Problema Possibile causa Soluzione

Nessun suono dall'unità Volume spento o troppo basso. Ruotate il controllo di VOLUME Genitore. (B-9) sull'unità Genitore verso il basso. Unità fuori campo. Avvicinate l'unità Genitore a quella Baby.
Nessuno collegamento Le unità sono impostate Impostate i selettori di canale tra le unità. su canali differenti. (A-9, B-11) sulla stessa posizione su entrambé le unità. L'unità Genitore si trovà fuori Avvicinate l'unità Genitore a quella copertura del segnale trasmesso. Baby.
Il pacco batterie è scarico. Il pacco batterie è esauto.	Sostituite il pacco batterie (B-14) dell'unità Genitore.
Interferenze o ricezione scarsa.	Telefoni cordless o cellulari troppo vicini al baby monitor. troppo vicini al baby monitor.	Allontanate i telefoni dal baby monitor.
	Interferenza proveniente da altre baby monitor nel vicinato.	Spostate entrambé le unità su un altre canale,tramite i selettori di canale (A-9, B-11)
	Livello alimentazione basso.	Ricaricate il pacco batterie per tempo.
	Il segnale trasmesso è fuoricampo; ci sono stati tretropi muri e/o soffitti tra l'unità Baby e quella Genitore.	Avvicinate l'unità Genitore a quella Baby.
	L'unità Genitore è troppo vicina ad una finestra e riceve segnali d'interferenza da altri apparecchi.	Allontanate l'unità Genitore dalle finestre.
La spia di connessione LINK (B-9) lampeggia in rosso/ viene emesso un beep di allarme connessione (B-8).	Le unità si trovano fuoricampo.	Avvicinate le unità tra loro.
	Interferenze da un'alto baby Cambiate canale (A-9, B-11). monitor.
	Interferenze da un'altra sorgente FM.	Eliminate la sorgente FM.

Domanda

Perché un pacco batterie ricaricabile nuovo non ha una capacità di autonomia completa dopo la prima ricarica?

Il mio pacco batterie ricaricabile ha una autonomia brevissima, perché?

La spia di ricarica (B-6) sulla base di ricarica dell'unità Genitore (B-5) resta illuminata in grosso, anche trascorso il tempo totale di ricarica. Perché?

Dopo aver collocato l'unità Genitore sulla base di ricarica, non riesco ad accenderla subito.

L'unità Genitore reagisce ai rumori nella stanza del bambino troppo lentamente / in ritardo.

L'unità Genitore reagisce ad altri suoni ambientali troppo velocemente.

Si verificano occasionali perdite di connessione, interruzioni audio ecc.

Risposte

Per ottenere la massima efficienza delle batterie ricaricabili NiMH, occorrono 3 cicli di carica/scarica completi.

Lasciando il pacco batterie ricaricabile sempre connesso ad una unità di ricarica, si rischia di abbreviarne la durata. Quando non si utilizza il prodotto per qualche tempo, il pacco batterie carico si scarica gradualmente. Si tratta di un evento normale; una breve ricarica lo riporterà a piena capacità.

La spia di ricarica (B-6) si attiva ogni volta che si installa sulla base l'unità Genitore. Si affievolisce lentamente quando le batterie sono completamente cariche ma rimane accesa, ad indicare che l'unità Genitore è alimentata.

Probabilmente la batteria è completamente scarica.

Dopo una trentina di minuti di ricarica potrete accendere l'unità Genitore lasciandola sull'unità di ricarica.

Regolate la sensibilità del microfono sull'unità baby ad un livello più alto e / o avvicinate l'unità Baby al vostro bambino (mantenendo in ogni caso una distanza minima di 1 metro).

Regolate la sensibilità del microfono sull'unità baby ad un livello più basso, oppure avvicinate l'unità baby al vostro bambino (mantenendo in ogni caso una distanza minima di 1 metro).

L'unità genitore si trova probabilmente in prossimità del limite massimo di copertura consentito. Cambiate posizione o cercate di ridurre leggermente la distanza. Tenete presente che per ristabilire una nuova connessione occorrono circa 30 secondi.

Specifiche tecniche

IT

Alimentazione

• Pacco batterie: ricaricabile NiMH per unità genitore (fornito). Alimentatore CA da 230V CA, 50 Hz (due, forniti).

Tensione in uscita 9V CC, 200mAh.

Distanza operativa

• Fino ad un massimo di 250 metri in campo aperto. A seconda dell'ambiente circostante e di altri fattori di disturbo, la copertura può subire delle limitazioni.

Materiali asciutti Spessore Perdita di

materiale copertura

Legno, gesso, cartongesso, < 30cm 0-10%

vetro (senza metallo, fili

metallici, piombo)

Mattoni, legno compensato < 30 cm 5-35%

Calcestruzzo rinforzato < 30cm 30-100%

Griglie e sbarre metalliche < 1 cm 90-100%

Lastre di metallo, alluminio < 1 cm 100%

La riduzione di campo può raggiungere il 100% in caso di materiali bagnati od umidi.

Temperatura operativa

0° C - 40° C

Frequenze di trasmissione

Importanti informazioni

Sostituire il pacco batterie dell'unità genitore

Se il pacco batteria richiede ricariche troppo frequenti, sostituitelo con uno nuovo. Utilizzate esclusivamente batterie ricaricabili NiMH.

1. Togliete il coperchio del vano batterie (B-12) dell'unità genitore, facendolo scorrere verso il basso.

2. Scollegate il pacco batterie vecchio (B-14) dal connettore di alimentazione ed estraetelo.

3. Collegate il pacco batterie nuovo al connettore di alimentazione ed inseritelo nel vano batterie.

4. Chiudete il coperchio del vano batterie (B-12).

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta dei prodotti elettrici ed elettronici in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Manutenzione

• Pulite il baby monitor con un panno umido.
• Smaltite le batterie esauste rispettando le norme ambientali. Non utilizzate batterie vecchie e nuove contemporaneamente, o di tipo differente.
• Se lasciate le batterie nell'unità perché è alimentata alla rete elettrica, controllate che non ci siano fuoriuscite di liquido almeno ogni sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e domande frequenti.

Linea di contatto:

In caso di domande su SCD468, si prega di contattare la nostra linea verde per l'assistenza! È possibile trovare il numero nell'opuscolo di garanzia separato.

Prima di chiamare, si prega di leggere attentamente il presente manuale.

Sarà possibile risolvere la maggior parte degli inconvenienti.

Vi verrà chiesto:

• Di descrivere il problema e quando si verifica.
• Il numero di modello sull'etichetta del vostro prodotto.
• La data di acquisto.

A. Unità del bebè
