Produkttyp	Bebisvakt
Märke	Philips
Modell	SCX450
Nätadapter	230 V~ 50 Hz, adapter 9 V DC 200 mA
Batteridrift	4 st AA-batterier 1,5 V (bebis- och föräldraenhet)
Uppladdningsbart batteri	NiMH (sekundär föräldraenhet)
Antal kanaler	16
Sändningsfrekvens	40,665 - 40,695 MHz
Maximal utomhusräckvidd	Upp till 250 m
Mikrofonkänslighet	Justerbar (låg, medel, hög)
Nattlampa	Ja, inbyggd i bebisenhet
Anslutningslarm	Ja, justerbar
Tyst övervakning	Ja, via ljusindikatorer
Bälteshållare	Ja, för sekundär föräldraenhet
Driftstemperatur	0 °C till 40 °C
Underhåll	Rengöring med fuktig trasa
Säkerhet	Minst 1 m från barnet, täck inte över, använd inte nära vatten
Batterier	Använd rekommenderade Philips alkaliska batterier

Vanliga frågor - SCX450 PHILIPS

Varför är ett nytt uppladdningsbart batteri inte fullt fungerande efter första laddningen?

Det krävs cirka 3 fullständiga laddnings- och urladdningscykler innan NiMH-batterierna når full kapacitet.

Drifttiden för mitt laddningsbara batteri är mycket kort. Varför?

Att lämna det laddningsbara batteriet permanent anslutet till laddaren kan förkorta dess livslängd. Om du inte använder produkten under en tid laddas batteriet långsamt ur. Det är helt normalt; sätt tillbaka det på laddaren under en kort tid för att återställa full kapacitet.

Laddningsindikatorn på laddaren till den sekundära föräldraenheten är fortfarande röd även efter att laddningen är klar. Varför?

Laddningsindikatorn är alltid tänd när föräldraenheten är placerad på laddaren. Den dämpas gradvis när batterierna är fulladdade, men förblir tänd för att visa att enheten är strömsatt.

När den sekundära föräldraenheten sätts på laddaren kan den inte slås på direkt. Vad gör jag?

Ditt batteri är troligen helt urladdat. Efter cirka 30 minuters laddning kan du sätta på föräldraenheten på laddaren.

Föräldraenheterna reagerar för långsamt på barnets skrik. Hur förbättrar man?

Öka mikrofonkänsligheten på bebisenheten och/eller flytta enheten närmare barnet (minst 1 meters avstånd).

Föräldraenheterna reagerar för snabbt på andra omgivande ljud. Vad gör jag?

Minska mikrofonkänsligheten på bebisenheten och/eller flytta enheten bort från oönskade ljudkällor (fortfarande inom 1 m från barnet).

Förbindelsen bryts ofta med ljudavbrott. Varför?

Du är troligen nära räckviddsgränsen. Prova en annan plats eller flytta närmare basen. Räkna med cirka 30 sekunder tills en ny anslutning etableras.

Hur byter man kanal för att undvika störningar?

Öppna batterifacket på varje enhet, använd en liten skruvmejsel för att vrida kanalväljaren till samma position bland de 16 tillgängliga kanalerna.

Vad är den maximala räckvidden för monitorn?

Upp till 250 meter utomhus, men det beror på hinder (väggar, material). Se materialtabellen i bruksanvisningen för att bedöma räckviddsminskning.

Hur installerar man batterier i bebisenheten?

Ta bort luckan med ett mynt, sätt i fyra AA-batterier med rätt polaritet, sätt sedan tillbaka luckan.

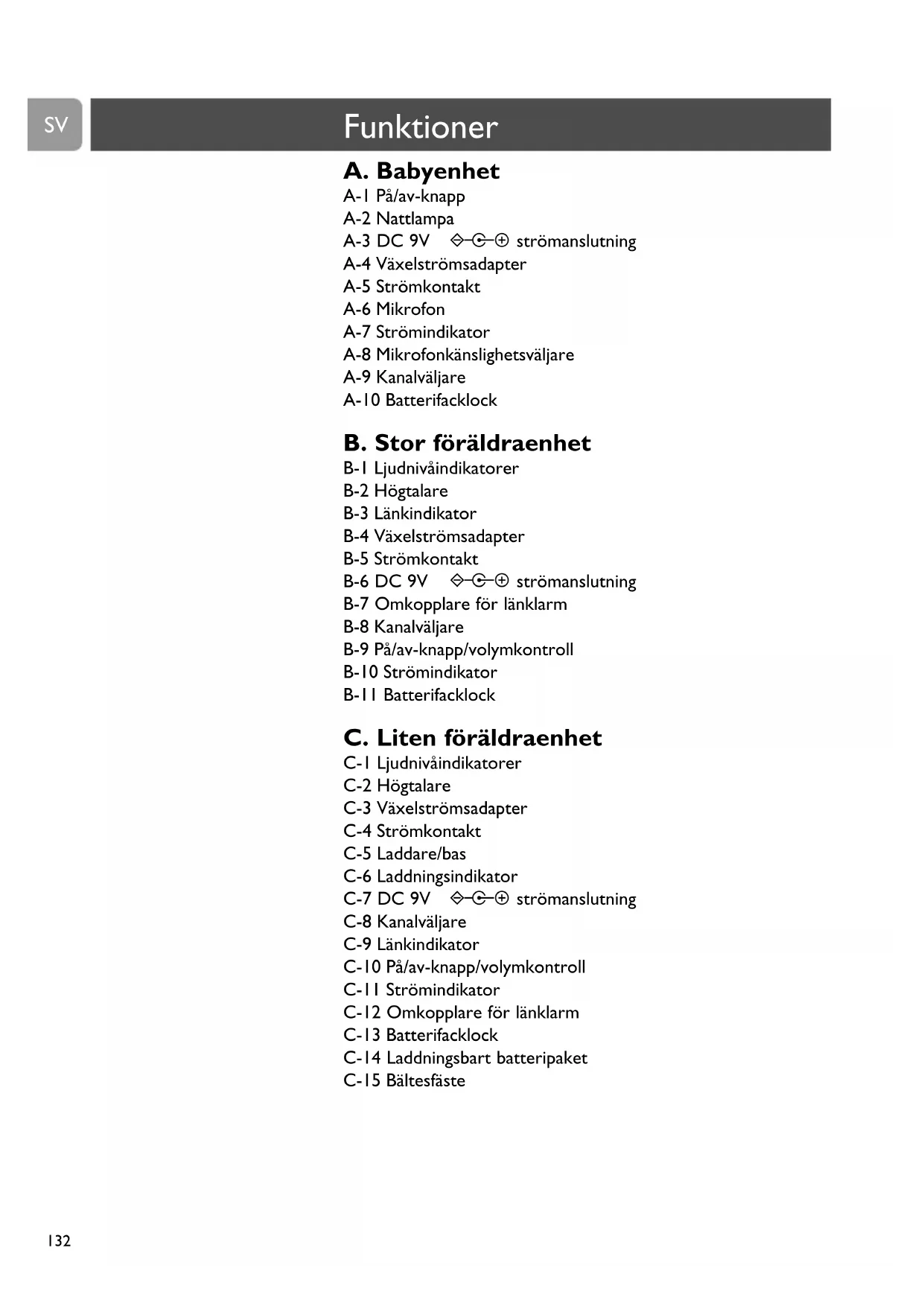

BRUKSANVISNING SCX450 PHILIPS

A-4 Växelströmsadapter

A-5 Strömkontakt

A-6 Mikrofon

A-7 Strömindikator

A-8 Mikrofonkänslighetsväljare

A-9 Kanalväljare

A-10 Batterifacklock

B. Stor föräldraenhet

B-1 Ljudnivåindikatorer

B-2 Högtalare

B-3 Länkindikator

B-4 Växelströmsadapter

B-5 Strömkontakt

B-6 DC 9V ◇-⊕ strömanslutning

B-7 Omkopplare för länklarm

B-8 Kanalväljare

B-9 På/av-knapp/volymkontroll

B-10 Strömindikator

B-11 Batterifacklock

C. Liten föräldraenhet

C-I Ljudnivåindikatorer

C-2 Högtalare

C-3 Växelströmsadapter

C-4 Strömkontakt

C-5 Laddare/bas

C-6 Laddningsindikator

C-7 DC 9V ◇-⊕ strömanslutning

C-8 Kanalväljare

C-9 Länkindikator

C-10 På/av-knapp/volymkontroll

C-11 Strömindikator

C-12 Omkopplare för länklarm

C-13 Batterifacklock

C-14 Laddningsbart batteripaket

C-15 Bältesfäste

D. Övrigt du behöver

• Mynt (för att öppna batterifacket på babyenheten)
  – Liten spårskruvmejsel (för att ställa in kanalväljarna)
• 4 x 1,5 V AA-batterier för babyenheten (tillval, vi rekommenderar Philips Alkaline-batterier)
• 4 x 1,5 V AA-batterier för den stora föräldraenheten (tillval, vi rekommenderar Philips Alkaline-batterier)

3 Illustrationer

I32 Funktioner

132 Babyenhet
132 Stor föräldraenhet
132 Liten föräldraenhet
133 Övrigt du behöver

134 Innehåll

135 Välkommen

135 Säkerhetsinformation

135 Installera babyvakten

135 Babyenhet
136 Stor föräldraenhet
137 Liten föräldraenhet

137 Använda babyvakten

I38 Funktioner

138 Undvika störningar (kanalval)
139 Justera mikrofonkänsligheten
139 Tyst babyövervakning
139 Tända/släcka nattlampan
140 Slå på/av länklarmet
141 Montera/avlägsna bältesfästet (liten föräldraenhet)

I42 Felsökning

144 Vanliga frågor

I45 Tekniska data

146 Viktig information

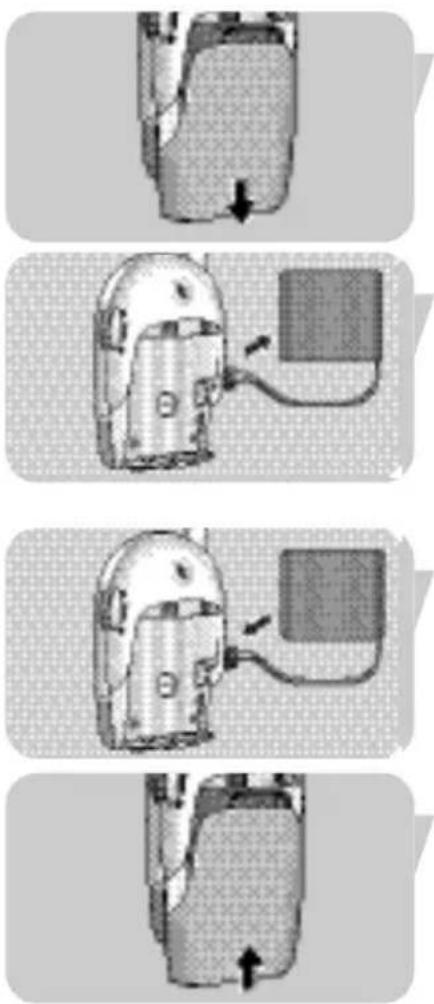

146 Byta batteripaketet (liten föräldraenhet)
147 Miljöinformation
147 Underhåll

147 Behöver du hjälp?

Philips engagerar sig starkt för att ta fram vårdande, tillförlitliga produkter som föräldrar verkligen behöver. Den här babyvakten gör att du kan höra barnet var du än befinner dig i och omkring huset. Med 16 olika kanaler att välja på, är störningar ett minimalt problem.

Läs igenom den här bruksanvisningen noga innan du använder babyvakten. Spara bruksanvisningen för framtida behov. Babyvakten är avsedd som ett hjälpmedel. Den kan inte ersätta lämplig, ansvarstagande vuxenuppsikt och ska inte användas i detta syfte.

• Se till att babyenheten och adapterkabeln alltid är utom räckhåll för barnet (på minst en meters avständ).
• Placera aldrig babyenheten inne i barnsängen eller lekhagen.
• Täck aldrig över babyvakten (med handduk, filt eller liknande).
• Använd inte babyvakten i fuktiga utrymmen eller i närheten av vatten.
• Kontrollera att spänningen som anges på adaptrarnas typskyltar (A-4, B-4, C-3) överensstämmer med den lokala nätspänningen innan du ansluter dem till elnätet.
• Utsätt inte babyvakten för stark kyla eller värme eller starkt ljus (till exempel direkt solljus).
• För att undvika elstötar ska du inte öppna höljena till babyenhet eller föräldraenheter (utom batterifacken).
• Antennerna på samtliga tre enheter är fasta - försök inte dra ut dem.

Installera babyvakten

Babyenhet

Babyenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i håndelse av strömavbrott.

Nätansluten drift

I Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V ◇-⊕- + - A-3) på babyenheten.

2 Anslut växelströmsadaptern (A-4) till ett vägguttag.

→ Därmed är babyenheten klar att använda nätansluten.

Batteridrift

I Ta bort batterifackslocket (A-10) på babyenheten med hjälp av ett mynt.

2 Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll (markeringarna + och – i batterifacket. Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier).
3 Sätt tillbaka batterifackslocket (A-10) med hjälp av ett mynt.
→ Därmed är babyenheten klart att använda batteridriven.

Stor föräldraenhet

Den stora förädraenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

I Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V ◇-⊕-⊕ - B-6) på föräldraenheten.
2 Anslut växelströmsadaptern (B-4) till ett vägguttag.
→ Därmed är den stora föräldraenheten klar att använda nätansluten.

Batteridrift

I Öppna föräldraenhetens batterifack med en skruvmejsel och skjut ned locket (B-11).

2 Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll (markeringarna + och – i batterifacket. Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier).

3 Skjut tillbaka batterifackslocket (B-11) tills det klickar på plats och stäng facket med hjälp av en skruvmejsel.

→ Därmed är den stora föräldraenheten klar att använda batteridriven.

Installera babyvakten

SV

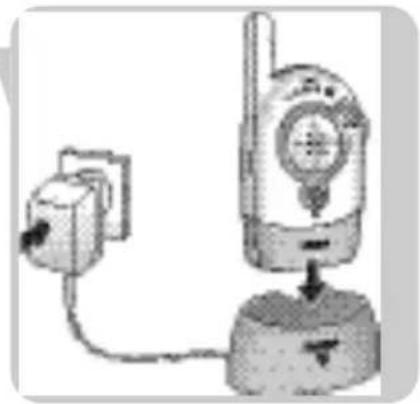

Liten föräldraenhet

Den lilla föräldraenheten är försedd med ett laddningsbart batteripaket.

I Anslut växelströmsadapterns sladd till strömförsörjnings- anslutningen (DC 9 V◇-⊕- + - C-7) på laddaren/basen (C-5).

2 Anslut växelströmsadaptern (C-3) till ett vägguttag.

3 Placera föräldraenheten i laddaren/basen (C-5).

Den röda laddningsindikatorn (C-6) tänds.

4 Låt föräldraenheten stå i laddaren/basen (C-5) under minst 14 timmar för att fulladda batterierna.

När batterierna laddas lyser laddningsindikatorn (C-5) gradvis svagare. Föräldraenheten kan därefter tas ur laddaren/basen och användas trådlöst under upp till 10 timmar.

När strömindikatorlampan (C-11) blinkar röd, är batterierna urladdade. Placera föräldraenheten i dess laddare/bas (C-5) för att ladda upp batterierna.

→ Därmed är den lilla föräldraenheten klar att använda.

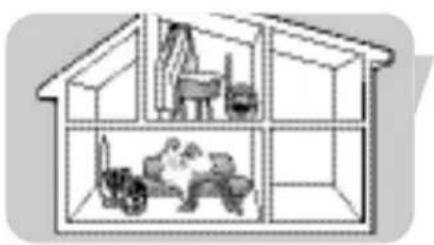

Använda babyvakten

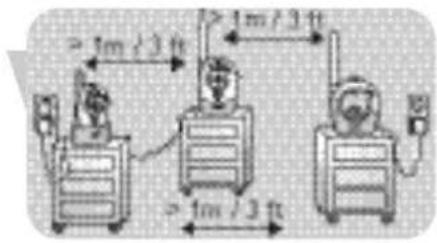

Placera de tre enheterna i samma rum, för att prova kommunikationen. Babyenheten måste befinna sig minst I meter från förädraenheterna.

> 1m / 3 ft >> 1m / 3 ft >> 1m / 3 ft

2 Tryck på på/av-knappen (A-1) för att slå på babyenheten. > Strömindikatorn (A-7) lyser grön.

3 Slå på föräldraenheterna med deras på/av-knappar (B-9, C-10) och justera volymen till önskad nivå med hjälp av volymkontrollerna (B-9, C-10).

Strömindikatorerna (B-10, C-11) lyser gröna.

När förbindelse upprättats mellan enheterna tänds de gröna länkindikatorerna (B-3, C-9) på föräldraenheterna.

≥1m/3 ft

4 Placera babyenheten minst en meter från barnet.

5 Placera föräldraenheterna på önskad plats inom babyenhetens räckvidd, dock minst l meter från babyenheten. Mer information om räckvidd finns under Tekniska data.

När barnet avger ljud, hörs dessa i båda föräldraenheterna.

→ Därmed kan du övervaka barnet.

Funktioner

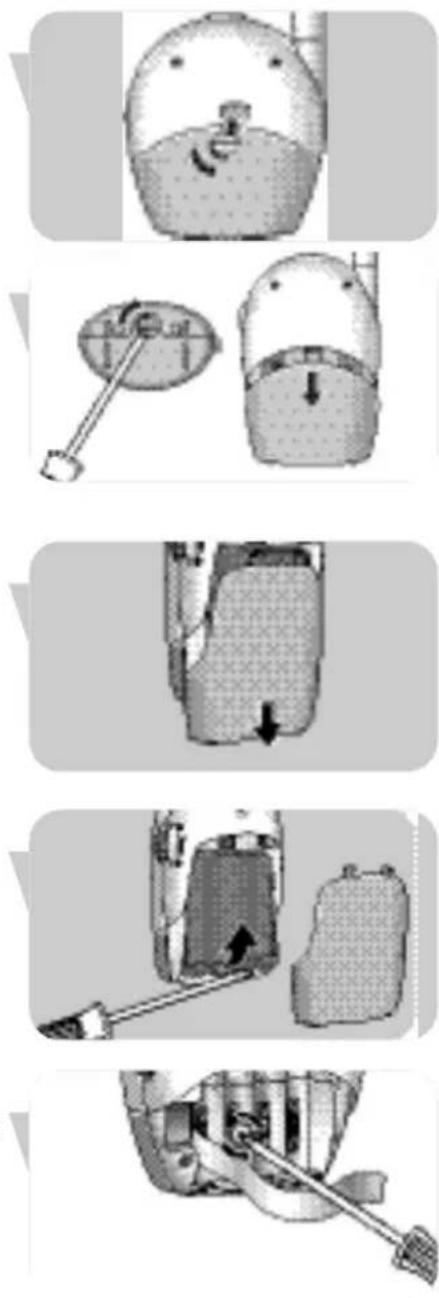

Undvika störningar (kanalval)

Kontrollera alltid att kanalväljarna (A-9, B-8, C-8) i batterifacken på samtliga enheter står i samma läge.

Med kanalväljarna (A-9, B-8, C-8) kan du välja mellan 16 olika kanaler. Om störningar förekommer från andra babyvakter, radiofrekventa apparater etc., väljer du en annan kanal.

I Öppna batterifacken (A-10, B-11, C-13) på samtliga enheter.

• Babyenhet: använd ett mynt.

- Stor föräldraenhet: använd en skruvmejsel och skjut ned locket (B-11).

- Liten föräldraenhet: skjut ned locket (C-13).

2 Lyft upp det laddningsbara batteripaketet i den lilla föräldraenheten (C-14). Om babyenheten och den stora föräldraenheten är batteridrivna, tar du ut batterierna ur båda enheterna.

3 Använd en liten spårskruvmejsel för att vrida den inre ringen på kanalväljarna (A-9, B-8, C-8) till önskat läge. Kontrollera att alla enheter är inställda på samma kanal.

4 Sätt tillbaka batterier och batteripaket.

5 Stäng batterifacken (A-10, B-11, C-13).

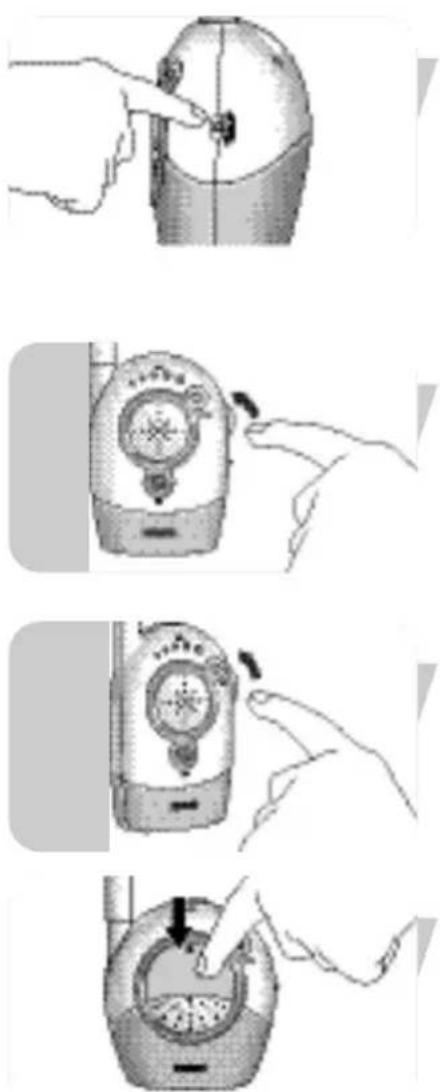

Justera mikrofonkänsligheten

Använd mikrofonkänslighetsväljaren (A-8) på babyenheten för att ställa in ljudvolymen från babyenheten till önskad nivå (låg, medel eller hög). På högsta nivån övervakar babyenheten alla ljud. Mikrofonkänsligheten kan bara ändras när förbindelse upprättats mellan babyenheten och föräldraenheterna (när länkindikatorerna (B-7, C-9) lyser med fast grönt sken).

- Ställ in babyenhetens mikrofonkänslighet till önskad nivå med mikrofonkänslighetsväljaren (A-8). Du kan använda din egen röst som referens.

Strömindikatorn (A-7) på babyenheten lyser gul när enheten registrerar ett ljud.

Tyst babyövervakning

- Använd på/av-knapparna/volymkontrollerna (B-9, C-10) på förädraenheterna för att ställa in volymen till lägsta nivå.

Stäng inte av förädraenheterna helt!

Ljudnivåindikatorerna (B-1, C-1) på föräldraenheterna visar barnets ljud visuellt. Ju starkare ljud barnet avger desto fler lampor tänds.

Om inget ljud detekteras är alla ljudnivålampor (B-1, C-1) släckta.

Obs: Du kan använda tyst babyövervakning på bara den ena förädraenheten.

Tända/släcka nattlampan

- Tryck på babyenhetens nattlampa (A-2) för att tända eller släcka den.

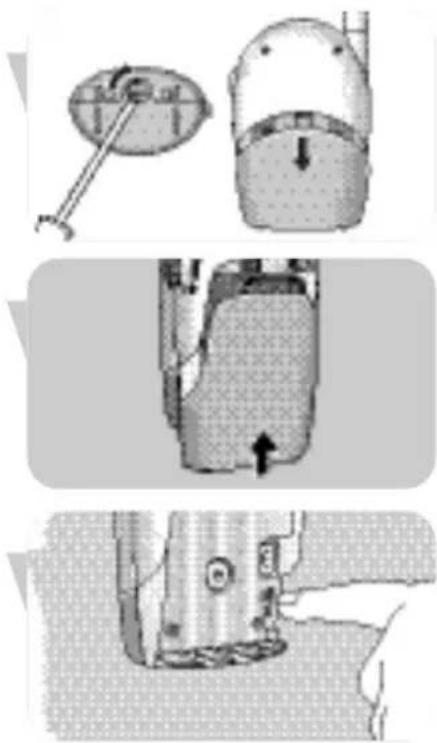

Slå på/av länklarmet

Du kan slå på länklarmet på föräldraenheterna.

Länklarmet ljuder om förbindelsen mellan enheterna bryts.

I Öppna föräldraenheternas batterifack (B-11, C-13).

- Stor föräldraenhet: använd en skruvmejsel och skjut ned locket (B-11).

- Liten föräldraenhet: skjut ned locket (C-13).

2 Sätt väljarna (B-7, C-12) inne i facken i påslaget läge (J)

3 Stäng batterifacken (B-11, C-13).

- För att stänga av larmet sätter du väljarna (B-7, C-12) till avstängt läge (K)

Montera/avlägsna bältesfästet (liten föräldraenhet)

Du kan bära med dig den lilla förädraenheten i och omkring huset, så att du kan röra dig fritt men ändå övervaka barnet.

Montera bältesfästet

• För in den lilla tappen på bältesfästets baksida i försänkningen på baksidan av förädraenheten.
  Vrid bältesfästet åt vänster tills det klickar på plats.

Avlägsna bältesfästet

- Vrid bältesfästet åt höger (TURN▶) och ta av det.

Felsökning

Problem Möjlig orsak Lösning

Inget ljud i Volym avstängd eller för låg. Vrid volymkontrollerna (B-9, C-10) föräldraenheterna på föräldraenheterna nedåt

Enheterna utanför räckvidd. Flytta förädraenheterna närmare babyenheten.

Ingen förbindelse Enheterna är satta till olika Ställ kanalväljarna (A-9, B-8, C-8) mellan enheter. kanaler. till samma läge på samtliga

tre enheter.

Förädraenhet utanför räckvidd Flytta förädraenheterna närmare för signalen. babyenheten.

Batteripaket i liten föräldraenhet laddas inte.

Batterierna är uttjänta.

Byt ut batteripaketet (C-14).

Problem Möjlig orsak Lösning

Störningar eller dålig Mobiltelefon eller sladdlös Flytta telefoner bort från mottagning. telefon för nära babyvakten. babyvakten.

Störning från andra Växla samtliga enheter till en babyvakter i närheten. annan kanal med hjälp av kanalväljarna (A-9, B-8, C-8).

Batteri svagt. Ladda batteripaketet (C-14) i den lilla förädraenheten i tid.

Byt batterier i den stora förädraenheten och/eller babyenheten.

Den sända signalen är utanför Flytta föräldraenheterna närmare räckvidd (det kan finnas för babyenheten. många väggar och/eller tak mellan babyenheten och föräldraenheterna.

Föräldraenheter placerade för Flytta föräldraenheterna från nära ett fönster där de fönstret. uppfångar störande signaler från andra apparater.

Länkindikatorlampor Enheterna utanför räckvidd. (B-3, C-9) blinkar rött/ länk-larm ljuder.	Flytta enheterna närmare varandra.
Störning från annan babyvakt.	Växla till en annan kanal (A-9, B-8, C-8).
Störning från annan FM-källa.	Avlägsna den andra FM-källan.
Fråga	Svar
Varför har inte det laddningsbara batteripaketet full drifttid efter första laddningen?	NiMH-batterier måste laddas upp och laddas ur helt cirka 3 gånger innan de uppnår sin fulla kapacitet.
Det laddningsbara batteriet räcker mycket kort tid.Varför?	Det laddningsbara batteripaketets livslängd kan förkortas om det hela tiden står på laddning. Om produkten inte används på en tid laddas batteripaketet långsamt ur. Detta är normalt.En kort uppladdning återställer det till full kapacitet.
Laddningslampan (C-6) på den lilla föräldraenhetens laddare/bas (C-5) förblir tänd även efter att full laddningstid gått.Varför?	Laddningslampan (C-6) lyser alltid när föräldraenheten är isatt.Den lyser gradvis svagare, men slocknar inte, när batteriet laddas. Den indikerar att föräldraenheten är påslagen.
När den lilla föräldraenheten sätts i laddaren/basen går det inte att slå på den omedelbart.	Batteriet är förmodligen helt urladdat. Efter cirka 30 minuters laddning kan du slå på föräldraenheten, om den står på laddaren.
Föräldraenheterna reagerar för långsamt/sent på barnets ljud.	Sätt babyenhetens mikrofonkänslighet högre och/eller flytta babyenheten närmare barnet (minsta avständ I meter).
Föräldraenheterna reagerar för fort på omgivningsljud.	Sätt babyenhetens mikrofonkänslighet lägre och/eller flytta babyenheten närmare barnet (minsta avständ I meter).
Förbindelsen bryts ibland och ljudet går inte fram.	Du närmar dig förmodligen gränserna för praktisk räckvidd.Prova en annan plats eller minska avståndet något.Observera att det tar cirka 30 sekunder varje gång innan förbindelse upprättas.

Tekniska data

SV

Strömförsörjning

• Batteripaket: uppladdningsbart NiMH för liten föräldraenhet (medföljer).
• Växelströmsadapter 230 VAC, 50 Hz (tre st. medföljer). Utspänning 9 VDC, 200 mA.

Räckvidd

– Upp till 250 meter utomhus. Räckvidden kan begränsas av omgivning och andra störande faktorer.

Byggnadsmaterial
Material- Räckvidds- tjocklek nedsättning

Trä, gips, puts, < 30 cm 0-10 %

glas (utan metall eller tråd, inget bly)

Tegel, plywood < 30 cm 5-35 %

Armerad betong < 30 cm 30-100 %

Metallgaller, stänger < 1cm 90-100 %

Metall-, aluminium-plåt < 1cm 100 %

För våta och fuktiga material kan räckvidden minska med upp till 100 %.

Drifttemperatur

0^ C - 40^ C

Sändningsfrekvenser

Byta batteripaketet (liten föräldraenhet)

Om batteripaketet i den lilla föräldraenheten måste laddas oftare än vanligt, byter du det mot ett nytt batteripaket. Använd bara laddningsbara NiMH-batterier.

I Öppna den lilla förädraenhetens batterifack (C-13) genom att föra luckan nedåt.

2 Lossa det gamla batteripaketet (C-14) från strömanslutningen och ta ut det ur batterifacket.

3 Anslut försiktigt det nya batteripaketet till strömanslutningen och sätt i det i batterifacket.

4 Stäng batterifacket (C-13).

Miljöinformation

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

• Rengör babyvakten med en fuktig trasa.
• Avfallshantera uttjänta batterier på miljövänligt sätt.
• Blanda inte gamla och nya batterier eller olika typer av batterier.
• Om batterierna sitter kvar i enheten medan den drivs från elnätet, ska du kontrollera dem med avseende på läckage varje halvår.

Behöver du hjälp?

Online-hjälp: www.philips.com

För interaktiv hjälp, nedladdning och vanliga frågor.

Telefonkontakt:

Om du har några frågor om SCD450 är du välkommen att kontakta vår helpline. Du hittar numret i det separata garantihäftet.

Vi ber dig läsa den här handboken noga innan du ringer.

På det sättet kan du lösa de flesta problemen.

Du uppmanas ange:

• en beskrivning av problemet och när det uppträder
• produktens typnummer (finns på typskylten)
• inköpsdatum.

A. Babyenhed

A-I ON/OFF-knap

A-2 Natlys
