KÄYTTÖOHJE SCX450 PHILIPS

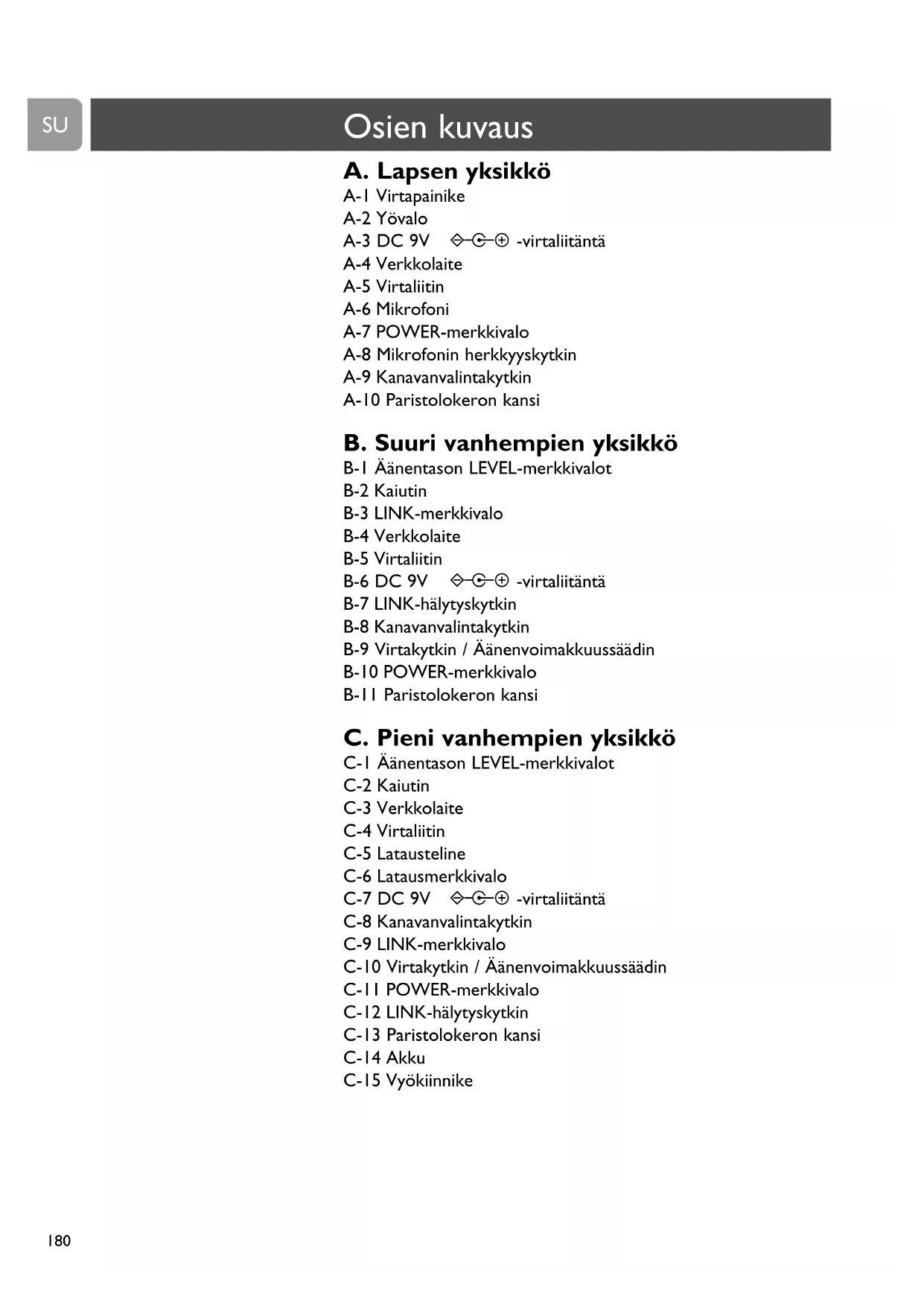

-virtaliitäntä A-4 Verkkolaite A-5 Virtaliitin A-6 Mikrofoni A-7 POWER-merkkivalo A-8 Mikrofonin herkkyyskytkin A-9 Kanavanvalintakytkin A-10 Paristolokeron kansi B. Suuri vanhempien yksikkö B-1 Äänentason LEVEL-merkkivalot B-2 Kaiutin B-3 LINK-merkkivalo B-4 Verkkolaite B-5 Virtaliitin B-6 DC 9V

-virtaliitäntä B-7 LINK-hälytyskytkin B-8 Kanavanvalintakytkin B-9 Virtakytkin / Äänenvoimakkuussäädin B-10 POWER-merkkivalo B-11 Paristolokeron kansi C. Pieni vanhempien yksikkö C-1 Äänentason LEVEL-merkkivalot C-2 Kaiutin C-3 Verkkolaite C-4 Virtaliitin C-5 Latausteline C-6 Latausmerkkivalo C-7 DC 9V

-virtaliitäntä C-8 Kanavanvalintakytkin C-9 LINK-merkkivalo C-10 Virtakytkin / Äänenvoimakkuussäädin C-11 POWER-merkkivalo C-12 LINK-hälytyskytkin C-13 Paristolokeron kansi C-14 Akku C-15 Vyökiinnike

D. Muut tarvittavat välineet – Kolikko (lapsen yksikön paristolokeron avaamista varten). – Pieni talttakärkinen ruuvitaltta (kanavanvalintakytkinten asettamista varten). – Neljä 1,5 V AA -paristoa lapsen yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä). – Neljä 1,5 V AA -paristoa suureen vanhempien yksikköön (valinnainen, suositellaan Philips-alkaliparistojen käyttämistä). Osien kuvaus3 Kuvat 180 Osien kuvaus 180 Lapsen yksikkö 180 Suuri vanhempien yksikkö 180 Pieni vanhempien yksikkö 181 Muut tarvittavat välineet 182 Sisällys 183 Tervetuloa 183 Turvallisuustietoja 183 Itkuhälyttimen asettaminen käyttökuntoon 183 Lapsen yksikkö 184 Suuri vanhempien yksikkö 185 Pieni vanhempien yksikkö 185 Itkuhälyttimen käyttäminen 186 Ominaisuudet 186 Häiriöiden välttäminen (kanavan valitseminen) 188 Mikrofonin herkkyyden säätäminen 188 Lapsen valvominen käyttämällä pientä äänenvoimakkuutta 188 Yövalon kytkeminen päälle ja pois päältä 189 LINK-hälytyksen kytkeminen päälle ja pois päältä 190 Vyökiinnikkeen kiinnittäminen ja irrottaminen (pieni vanhempien yksikkö) 190 Vianmääritys 192 Kysymyksiä ja vastauksia 193 Tekniset tiedot 194 Tärkeä huomautus 194 Akun vaihtaminen (pieni vanhempien yksikkö) 195 Ympäristönsuojelutietoja 195 Hoito ja huolto 195 Tarvitsetko apua?

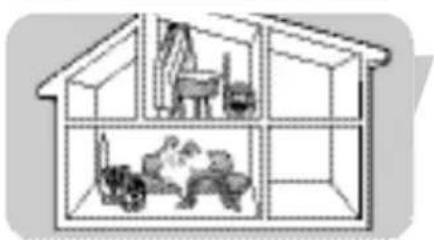

Philips on omistautunut valmistamaan luotettavia lastenhoitotuotteita, joita äidit ja isät oikeasti tarvitsevat.Tämän itkuhälyttimen avulla voit kuunnella lapsesi ääniä kodin mistä tahansa osasta. 16 eri kanavavaihtoehdon ansiosta häiriöt voidaan välttää tehokkaasti. Philips Baby Care, autamme huolehtimaan lapsista Turvallisuustietoja Lue tämä käyttöopas huolellisesti, ennen kuin alat käyttää itkuhälytintä. Säilytä käyttöopas huolellisesti myöhempää tarvetta varten.Tämä itkuhälytin on tarkoitettu vain apuvälineeksi. Se ei korvaa aikuisen vastuullista ja kunnollista valvontaa, eikä sitä saa käyttää tällaiseen tarkoitukseen.

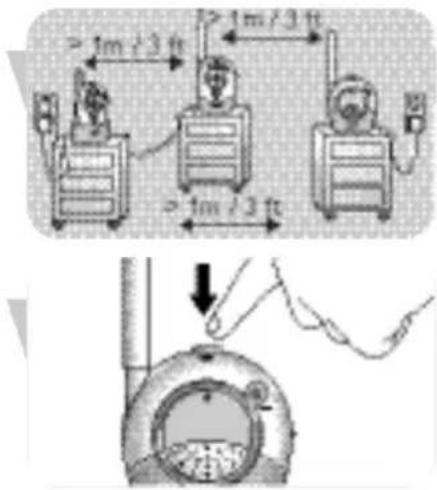

• Varmista, että lapsen yksikkö ja verkkolaitteen kaapeli eivät koskaan ole lapsen ulottuvilla, vaan vähintään metrin päässä lapsesta.

• Älä koskaan aseta lapsen yksikköä lapsen sänkyyn tai leikkikehään.

• Älä koskaan peitä itkuhälytintä (pyyhkeellä, huovalla tms.).

• Älä koskaan käytä itkuhälytintä kosteissa tiloissa tai veden läheisyydessä.

• Tarkista ennen verkkolaitteen kytkemistä pistorasiaan, että verkkolaitteisiin (A-4, B-4, C-3) merkitty verkkojännite vastaa paikallista verkkojännitettä.

• Älä säilytä itkuhälytintä äärimmäisen kylmässä tai kuumassa paikassa tai kirkkaassa valossa (esimerkiksi suorassa auringonpaisteessa).

• Älä koskaan avaa lapsen tai vanhempien yksikön koteloa (lukuun ottamatta paristolokeroiden kansia9 - sähköiskuvaara

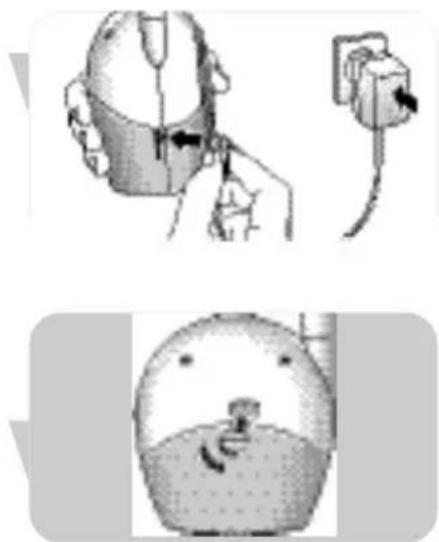

• Kaikissa yksiköissä on kiinteät antennit. Älä yritä irrottaa antenneja. Tervetuloa Itkuhälyttimen asettaminen käyttökuntoon Lapsen yksikkö Lapsen yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja. Kuin laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana. Käyttäminen verkkovirralla 1 Kytke verkkolaite lapsen yksikön virtaliitäntään (DC 9V

- A-3). 2 Kytke verkkolaite (A-4) pistorasiaan. ➜ Lapsen yksikkö on nyt valmis käytettäväksi verkkovirralla. Käyttäminen paristoilla 1 Irrota lapsen yksikön paristolokeron kansi (A-10) käyttämällä kolikkoa.2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline - paristojen käyttämistä). 3 Sulje paristolokeron kansi (A-10) kolikolla. ➜ Lapsen yksikkö on nyt valmis käytettäväksi paristoilla. Suuri vanhempien yksikkö Suuren vanhempien yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja. Kuin laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana. Käyttäminen verkkovirralla 1 Kytke verkkolaite vanhempien yksikön virtaliitäntään (DC 9V

- B-6). 2 Kytke verkkolaite (B-4) pistorasiaan. ➜ Suuri vanhempien yksikkö on nyt valmis käytettäväksi verkkovirralla. Käyttäminen paristoilla 1 Avaa vanhempien yksikön paristolokero ruuvitaltalla ja liu’uta kantta (B-11) alaspäin. 2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline - paristojen käyttämistä). 3 Aseta paristolokeron kansi (B-11) takaisin paikalleen liu’uttamalla sitä, kunnes se naksahtaa paikalleen. Sulje sitten paristolokeron kansi ruuvitaltalla. ➜ Suuri vanhempien yksikkö on nyt valmis käytettäväksi paristoilla.

Itkuhälyttimen asettaminen käyttökuntoon 184SU

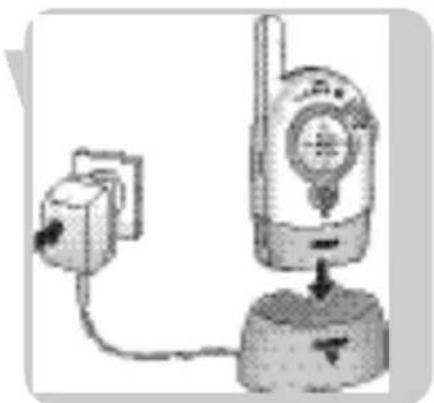

Pieni vanhempien yksikkö Pienessä vanhempien yksikössä on akku, joka on asennettu valmiiksi paikalleen. 1 Kytke verkkolaite lataustelineen (C-5) virtaliitäntään (DC 9V

- C-7). 2 Kytke verkkolaite (C-3) pistorasiaan. 3 Aseta vanhempien yksikkö lataustelineeseen (C-5). >Latausmerkkivalo (C-6) palaa punaisena. 4 Anna vanhempien yksikön olla lataustelineessä (C-5), kunnes akku on latautunut täyteen (vähintään 14 tunnin ajan). > Kun akku on latautunut täyteen, latausmerkkivalo (C-5) himmenee vähitellen.Vanhempien yksikön voi nyt irrottaa lataustelineestä ja sitä voi käyttää langattomasti jopa 10 tunnin ajan. > Kun POWER-merkkivalo (C-11) vilkkuu punaisena, akun varaus on vähissä. Lataa akku asettamalla vanhempien yksikkö (C-5) lataustelineeseen. ➜ Pieni vanhempien yksikkö on nyt käyttövalmis! Itkuhälyttimen asettaminen käyttökuntoon Itkuhälyttimen käyttäminen 1 Testaa yhteys asettamalla kaikki kolme yksikköä samaan huoneeseen.Varmista, että lapsen yksikkö on vähintään 1 metrin päässä vanhempien yksiköistä. 2 Kytke lapsen yksikkö päälle painamalla virtakytkintä (A-1). > Virtamerkkivalo (A-7) palaa vihreänä.3 Kytke vanhempien yksiköt päälle niiden virtakytkimistä (B-9, C-10) ja säädä sitten äänenvoimakkuus sopivaksi äänenvoimakkuussäätimillä (B-9, C-10). > Virtamerkkivalot (B-10, C-11) palavat vihreänä. > Kun laitteidenvälinen yhteys on muodostettu, vanhempien yksikköjen LINK-merkkivalot (B-3, C-9) palavat vihreänä. 4 Sijoita lapsen yksikkö vähintään 1 metrin päähän lapsesta. 5 Sijoita vanhempien yksiköt haluamiisi paikkoihin samaan huoneeseen lapsen yksikön kanssa, mutta vähintään 1 metrin päähän lapsen yksiköstä. Lisätietoja toiminta-alueesta on kohdassa Tekniset tiedot. > Kun lapsi ääntelee, lapsen äänet kuuluvat molemmissa vanhempien yksiköissä. ➜ Nyt voit valvoa lastasi!

Itkuhälyttimen käyttäminen

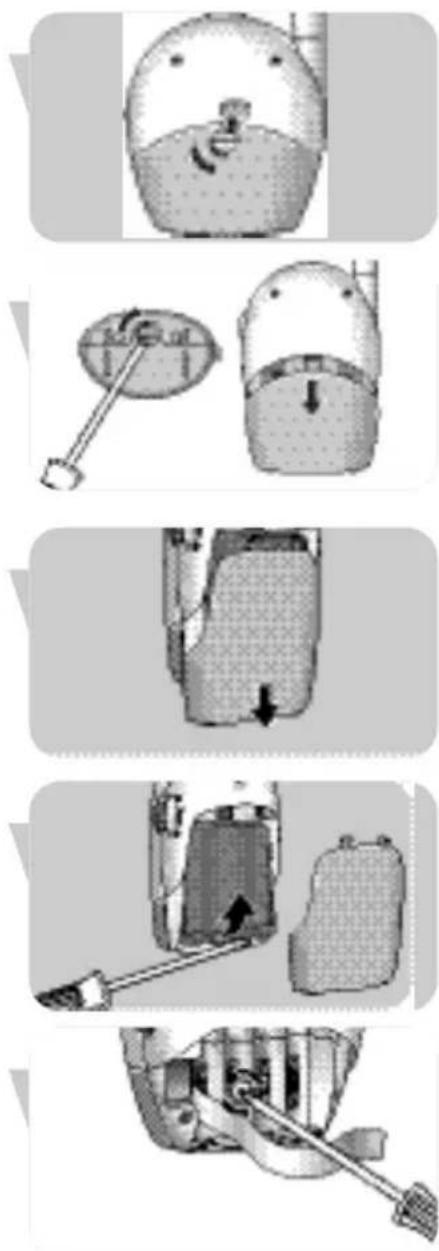

Ominaisuudet Häiriöiden välttäminen (kanavan valitseminen) Varmista aina, että kaikkien yksikköjen kanavanvalintakytkimet (A-9, B-8, C-8), jotka sijaitsevat paristolokeroissa, ovat samassa asennossa. Kanavanvalintakytkimillä (A-9, B-8, C-8) voidaan valita 16 eri kanavaa.Vaihda kanavaa, jos havaitset muiden itkuhälyttimien, radiolaitteiden tms. aiheuttamia häiriöitä.SU

1 Avaa kaikkien yksikköjen paristolokeron kannet (A-10, B-11, C-13).

• Lapsen yksikkö: Käytä kolikkoa.

• Suuri vanhempien yksikkö: Käytä ruuvitalttaa ja liu’uta kansi alas (B-11).

• Pieni vanhempien yksikkö: Liu’uta kansi alas (C-13). 2 Nosta pienen vanhempien yksikön (C-14) akku syrjään. Jos käytät lapsen yksikön ja suuren vanhempien yksikön virtalähteinä paristoja, poista paristot molemmista laitteista. 3 Kierrä pienellä talttakärkisellä ruuvitaltalla kanavanvalintakytkinten (A-9, B-8, C-8) sisempi kehä haluamaasi asentoon.Varmista, että asetat kaikkiin yksikköihin saman kanavan. 4 Aseta akku ja paristot takaisin paikoilleen. 5 Sulje paristolokeron kannet (A-10, B-11, C-13). OminaisuudetMikrofonin herkkyyden säätäminen Lapsen yksikön mikrofonin herkkyyskytkimellä (A-8) voidaan säätää lapsen yksikön lähettämän äänen tasoa valitsemalla jokin kolmesta asetuksesta. Kun käytössä on suurin asetus, lapsen yksikkö sieppaa kaikki äänet.Voit muuttaa mikrofonin herkkyyttä vain silloin, kun lapsen yksikön ja vanhempien yksikköjen välille on muodostettu yhteys (LINK-merkkivalot (B-7, C-9) palavat vihreänä).

• Säädä lapsen yksikön mikrofonin herkkyys haluamallesi tasolle käyttämällä mikrofonin herkkyyskytkintä (A-8).Voit kokeilla herkkyysasetusta käyttämällä apuna omaa ääntäsi. > Lapsen yksikön virtamerkkivalo (A-7) palaa keltaisena yksikön siepatessa ääntä. Lapsen valvominen käyttämällä pientä äänenvoimakkuutta

• Säädä äänenvoimakkuus mahdollisimman pieneksi käyttämällä vanhempien yksikköjen virtakytkin/äänenvoimakkuussäätimiä (B-9, C-10). Älä kytke vanhempien yksikköjä kokonaan pois päältä. > Vanhempien yksikköjen äänentason merkkivalot (B-1, C-1) ilmaisevat visuaalisesti lapsen ääntelevän. Mitä kovempaa lapsi ääntelee, sitä useampi merkkivalo palaa. > Kun ääntä ei tunnisteta, mikään äänentason merkkivaloista (B-1, C-1) ei pala. Huomautus:Voit käyttää hiljaista valvontaa kerrallaan vain jommassakummassa vanhempien yksiköistä. Yövalon kytkeminen päälle tai pois päältä

• Voit kytkeä lapsen yksikön yövalon (A-2) päälle tai pois päältä painamalla sitä.

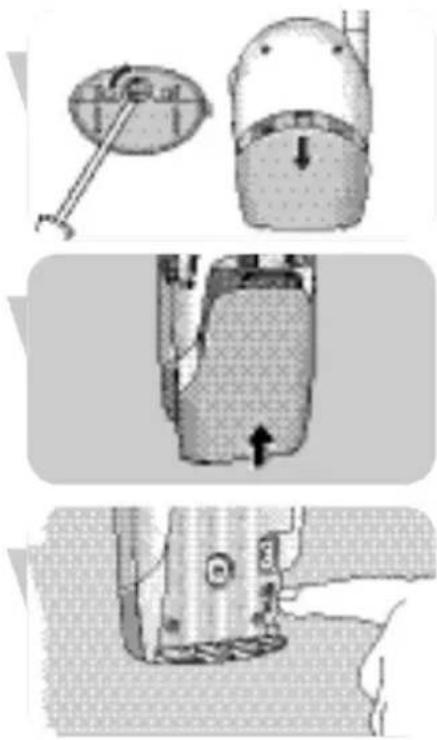

LINK-hälytyksen kytkeminen päälle ja pois päältä Vanhempien yksiköissä voi kytkeä päälle LINK-hälytyksen. LINK- hälytys antaa äänimerkin yksikköjen välisen yhteyden katketessa. 1 Avaa vanhempien yksikköjen paristolokerot (B-11, C-13).

• Suuri vanhempien yksikkö: Käytä ruuvitalttaa ja liu’uta kansi alas (B-11).

• Pieni vanhempien yksikkö: Liu’uta kansi alas (C-13).

• Voit poistaa hälytyksen käytöstä asettamalla kytkimet (B-7, C-12) OFF-asentoon ( ). OminaisuudetSU

Vianmääritys Ongelma Mahdollinen syy Ratkaisuehdotus Vanhempien yksiköstä Äänenvoimakkuus on pois päältä Kierrä vanhempien yksikköjen ei kuulu ääntä. tai liian pieni. äänenvoimakkuussäätimiä (B-9, C-10) alaspäin. Yksiköt ovat toiminta-alueen Siirrä vanhempien yksiköt ulkopuolella. lähemmäksi lapsen yksikköjä. Ei yhteyttä yksikköjen Yksiköt on asetettu eri Aseta kanavanvalintakytkimet välillä. kanaville. (A-9, B-8, C-18) samaan asentoon kaikissa kolmessa yksikössä. Vanhempien yksiköt ovat Siirrä vanhempien yksiköt signaalin kantaman ulkopuolella. lähemmäksi lapsen yksikköä. Pienen vanhempien Akun käyttöikä on lopussa. Vaihda akku (C-14). yksikön akku ei lataudu. Ominaisuudet Vyökiinnikkeen kiinnittäminen ja irrottaminen (pieni vanhempien yksikkö) Vyökiinnikkeen avulla voit kantaa pientä vanhempien yksikköä helposti mukanasi liikkuessasi kotona. Vyökiinnikkeen kiinnittäminen

• Aseta vyökiinnikkeen takana oleva pieni tappi vanhempien yksikön takana olevaan koloon. Kierrä vyökiinnikettä vasemmalla, kunnes se naksahtaa paikalleen. Vyökiinnikkeen irrottaminen

• Kierrä vyökiinnikettä oikealle (TURN 2) ja irrota se.SU Ongelma Mahdollinen syy Ratkaisuehdotus Häiriöitä huono Matkapuhelin tai langaton puhelin Siirrä puhelimet kauemmaksi kuuluvuus. liian lähellä lapsen yksikköä. lapsen yksiköstä. Häiriöitä muista lähistöllä Kytke kaikki yksiköt muulle olevista itkuhälyttimistä. kanavalle käyttämällä kanavanvalintakytkintä (A-9, B-8, C-8). Paristojen tai akun varaus Lataa pienen vanhempien vähissä. yksikön akku (C-14) ajoissa. Vaihda suuren vanhempien yksikön ja/tai lapsen yksikön paristot. Lähetyssignaali on kantaman Siirrä vanhempien yksikköjä ulkopuolella: esimerkiksi lapsen lähemmäksi lapsen yksikköä. yksikön ja vanhempien yksikköjen välissä voi olla liian monta seinää ja/tai välikattoa. Vanhempien yksiköt ovat liian Siirrä vanhempien yksiköt lähellä ikkunaa ja sieppaavat kauemmaksi ikkunasta. häiriösignaaleja muista laitteista. LINK-merkkivalot Yksiköt ovat toiminta-alueen Siirrä yksiköt lähemmäksi toisiaan. (B-3, C-9) vilkkuvat ulkopuolella. punaisena / LINK- hälytyksen äänimerkki Häiriöitä toisesta Kytke käyttöön jokin muu kanava kuuluu. itkuhälyttimestä. (A-9, B-8, C-8). Häiriöitä muusta FM-laitteesta. Poista toinen FM-laite.

VianmääritysVastaus NiMH-akut pitää ladata ja purkaa kokonaan noin kolme kertaa, ennen kuin niiden koko kapasiteetti on käytettävissä. Akun säilyttäminen kytkettynä jatkuvasti lataustelineeseen voi lyhentää akun käyttöikää. Jos laitetta ei käytetä pitkähköön aikaan, akun varaus purkautuu vähitellen.Tämä on normaalia, Akun varaus palautuu lyhyellä latauksella. Latausmerkkivalo (C-6) syttyy heti, kun vanhempien yksikkö asetetaan lataustelineeseen. Se himmenee vähitellen akkujen latautuessa, mutta jää sitten palamaan ilmaisten vanhempien yksikön olevan kytkettynä. Tässä tapauksessa akku on luultavasti täysin tyhjä. Noin 30 minuutin lataamisen jälkeen vanhempien yksikön voi luultavasti kytkeä päälle sen ollessa lataustelineessä. Aseta mikrofonin herkkyyskytkimen asetus suuremmaksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta). Aseta mikrofonin herkkyyskytkimen asetus pienemmäksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lähemmäksi lasta (älä aseta sitä 1 metriä lähemmäksi lasta). Olet luultavasti siirtynyt toiminta-alueen ulkopuolelle. Siirry toiseen paikkaan tai lähemmäksi lapsen yksikköä. Ota huomioon, että uuden yhteyden muodostaminen kestää aina noin 30 sekuntia.

Kysymyksiä ja vastauksia

Kysymys Miksi uuden akun toiminta- aika on ilmoitettua lyhyempi ensimmäisen latauskerran jälkeen? Akun varaus kuluu nopeasti loppuun. Mistä tämä johtuu? Pienen vanhempien yksikön lataustelineen (C-5) latausmerkkivalo (C-6) palaa jatkuvasti punaisena, vaikka ilmoitettu latausaika on jo kulunut. Mistä tämä johtuu? Pientä vanhempien yksikköä ei voi kytkeä päälle heti sen jälkeen, kun se on asetettu lataustelineeseen. Vanhempien yksiköt reagoivat liian hitaasti/myöhään lapsen itkuun. Vanhempien yksiköt reagoivat liian herkästi ympäristön ääniin. Yhteys katkeilee, äänessä on katkoksia jne.SU

Virtalähde Toiminta-alue Käyttölämpötila Lähetystaajuudet Tekniset tiedot – Akku: NiMH-akku pienessä vanhempien yksikössä (sisältyy toimitukseen). – Verkkolaite, 230 V AC, 50 Hz (toimitukseen sisältyy kolme verkkolaitetta). Lähtöjännite 9 V DC, 200 mA. – Enintään 250 metriä esteettömässä ympäristössä. Käyttöympäristön esteiden takia todellinen toiminta-alue voi olla ilmoitettua pienempi. Kuivat materiaalit Materiaali- Toiminta-alueen vahvuus pieneneminen Puu, rappaus, kipsilevy, < 30 cm 0-10 % lasi (ilman metallia tai raudoitusta, ei lyijyä) Tiili, vaneri < 30 cm 5-35 % Teräsbetoni < 30 cm 30-100 % Metalliristikot, -tangot < 1 cm 90-100 % Metalli-, alumiini-levyt < 1 cm 100 % Kosteiden ja märkien materiaalien osalta toiminta-aluetta pienentävä vaikutus voi olla 100 prosenttia. 0 °C - 40 °C 40,665 MHz, 40,680 MHz, 40,695 MHzAkun vaihtaminen (pieni vanhempien yksikkö) Jos pienen vanhempien yksikön akku tyhjenee paljon tavallista nopeammin, sen tilalle pitää asentaa uusi akku. Käytä ainoastaan NiMH-akkuja. 1 Avaa pienen vanhempien yksikön akkulokeron kansi (C-13) liu’uttamalla sitä alaspäin. 2 Kytke vanha akku (C-14) irti virtaliittimestä ja poista se. 3 Kytke varovasti uusi akku liittimeen ja aseta se akkulokeroon. 4 Sulje akkulokeron kansi (C-13).

Tärkeä huomautus 194SU

Ympäristönsuojelutietoja Vanhan tuotteen hävittäminen Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen. Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EC soveltamisalaan. Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi. Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana.Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia. Hoito ja huolto

• Puhdista itkuhälytin kostealla liinalla.

• Hävitä käytetyt akut ja paristot ympäristöystävällisellä tavalla.

• Älä käytä samanaikaisesti vanhoja ja uusia paristoja tai erityyppisiä paristoja.

• Jos paristot ovat paikallaan laitteessa, kun sen virtalähteenä käytetään verkkovirtaa, tarkista paristojen mahdolliset vuodot kuuden kuukauden välein. Tärkeä huomautus Tarvitsetko apua? Online-tukipalvelu: www.philips.com Vuorovaikutteiset ohjeet, ladattavaa materiaalia sekä vastauksia kysymyksiin Neuvontapalvelu: Jos sinulla on esitettävänä laitetta SCD450 koskevia kysymyksiä, ota yhteyttä neuvontapalveluumme! Numero löytyy erillisestä takuuesitteestä. Ennen yhteyden ottamista lue tarkkaan tämä manuaali. Näin pystyt ratkaisemaan useimmat ongelmistasi. Sinua pyydetään ilmoittamaan:

• Ongelman kuvaus ja milloin se esiintyy.

• Tuotteen arvokilvessä oleva tyyppinumero.
