Tipo di prodotto	Monitor per bebè
Marca	Philips
Modello	SCX450
Alimentazione di rete	230 V~ 50 Hz, adattatore 9 V DC 200 mA
Alimentazione a pile	4 pile AA 1,5 V (unità bebè e unità genitori principale)
Batteria ricaricabile	NiMH (unità genitori secondaria)
Numero di canali	16
Frequenza di trasmissione	40,665 - 40,695 MHz
Portata esterna massima	Fino a 250 m
Sensibilità microfono	Regolabile (bassa, media, alta)
Luce notturna	Sì, integrata nell'unità bebè
Allarme di connessione	Sì, regolabile
Sorveglianza silenziosa	Sì, tramite spie luminose
Fermaglio per cintura	Sì, per unità genitori secondaria
Temperatura di funzionamento	0 °C a 40 °C
Manutenzione	Pulizia con un panno umido
Sicurezza	Distanza minima di 1 m dal bebè, non coprire, non utilizzare vicino all'acqua
Pile e batterie	Utilizzare pile alcaline Philips raccomandate

Domande frequenti - SCX450 PHILIPS

Perché una batteria ricaricabile nuova non è completamente operativa dopo la prima carica?

Sono necessari circa 3 cicli completi di carica e scarica prima che le batterie NiMH ricaricabili raggiungano la piena capacità.

L'autonomia della mia batteria ricaricabile è molto ridotta. Perché?

Lasciare la batteria ricaricabile sempre collegata al caricabatterie può ridurne la durata. Se non si utilizza il prodotto per un certo periodo, la batteria si scarica gradualmente. È del tutto normale; basta ricollegarla, anche per poco tempo, al caricabatterie per ripristinare la piena capacità.

La spia di carica del caricabatterie dell'unità genitori secondaria rimane accesa rossa anche dopo la fine della carica. Perché?

La spia di carica è sempre attiva non appena l'unità genitori è inserita. Si attenua gradualmente quando le batterie sono completamente cariche, ma rimane accesa per indicare che l'unità genitori è sotto tensione.

Quando è installata sul caricabatterie, l'unità genitori secondaria non può essere accesa immediatamente. Cosa fare?

La batteria è probabilmente completamente scarica. Dopo circa 30 minuti di carica, sarà possibile accendere l'unità genitori sul caricabatterie.

Le unità genitori reagiscono troppo lentamente ai pianti del bebè. Come migliorare?

Aumentare la sensibilità del microfono dell'unità bebè e/o avvicinare l'unità al bebè (rispettando la distanza minima di 1 metro).

Le unità genitori reagiscono troppo rapidamente ad altri suoni ambientali. Cosa fare?

Ridurre la sensibilità del microfono dell'unità bebè e/o allontanare l'unità dalle fonti sonore indesiderate (rimanendo entro 1 metro dal bebè).

Il collegamento si interrompe frequentemente, con interruzioni audio. Perché?

Probabilmente ci si avvicina ai limiti dell'area di copertura. Provare una posizione diversa o avvicinarsi alla base. Attendere circa 30 secondi per il ristabilimento del collegamento.

Come cambiare canale per evitare interferenze?

Aprire il vano pile di ciascuna unità, utilizzare un piccolo cacciavite per ruotare il selettore di canale sulla stessa posizione tra i 16 canali disponibili.

Qual è la portata massima del monitor?

Fino a 250 metri all'aperto, ma dipende dagli ostacoli (muri, materiali). Consultare la tabella dei materiali nel manuale per valutare la riduzione della portata.

Come installare le pile nell'unità bebè?

Rimuovere il coperchio del vano utilizzando una moneta, inserire quattro pile AA rispettando le polarità, quindi richiudere il coperchio.

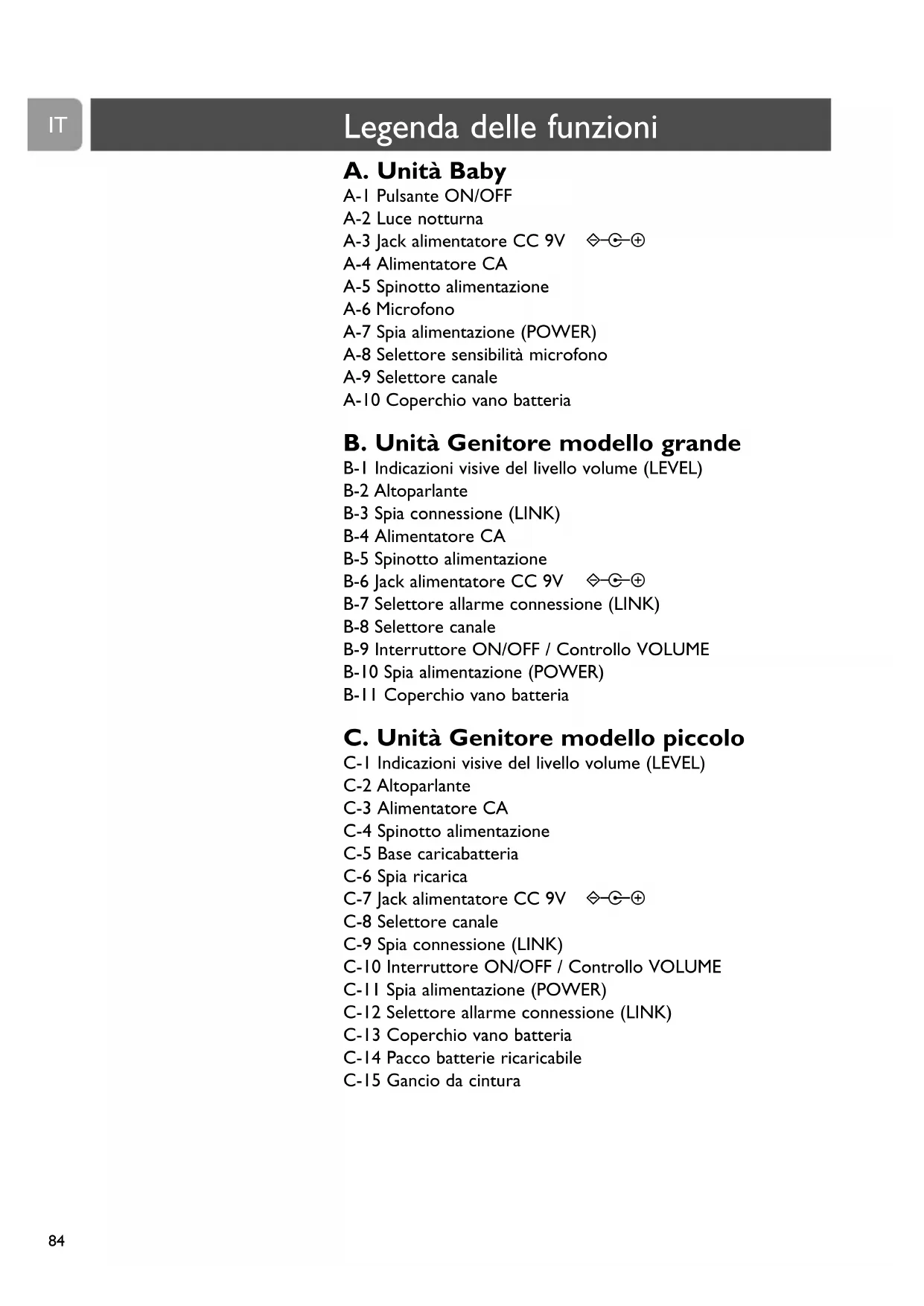

MANUALE UTENTE SCX450 PHILIPS

A-5 Spinotto alimentazione

A-6 Microfono

A-7 Spia alimentazione (POWER)

A-8 Selettore sensibilità microfono

A-9 Selettore canale

A-10 Coperchio vano batteria

B. Unità Genitore modello grande

B-1 Indicazioni visive del livello volume (LEVEL)

B-2 Altoparlante

B-3 Spia connessione (LINK)

B-4 Alimentatore CA

B-5 Spinotto alimentazione

B-6 Jack alimentatore CC 9V ◇-⊕

B-7 Selettore allarme connessione (LINK)

B-8 Selettore canale

B-9 Interruttore ON/OFF / Controllo VOLUME

B-10 Spia alimentazione (POWER)

B-11 Coperchio vano batteria

C. Unità Genitore modello piccolo

C-I Indicazioni visive del livello volume (LEVEL)

C-2 Altoparlante

C-3 Alimentatore CA

C-4 Spinotto alimentazione

C-5 Base caricabatteria

C-6 Spia ricarica

C-7 Jack alimentatore CC 9V ◇-⊕-⊕

C-8 Selettore canale

C-9 Spia connessione (LINK)

C-10 Interruttore ON/OFF / Controllo VOLUME

C-Ⅱ Spia alimentazione (POWER)

C-12 Selettore allarme connessione (LINK)

C-13 Coperchio vano batteria

• Moneta (per aprire il vano batterie dell'unità Baby)
• Cacciavite a lama piatta, piccolo (per impostare i selettori di canale)
• 4 batterie da 1,5 V AA per l'unità Baby (come opzione, raccomandiamo l'uso di batterie alcaline Philips)
• 4 batterie da 1,5 V AA per l'unità Genitore modello grande (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

Sommario

3 Illustrazioni

84 Legenda delle funzioni

84 Unità Baby
84 Unità Genitore modello grande
84 Unità Genitore modello piccolo
85 Cosa serve

86 Sommario

87 Benvenuti

87 Informazioni sulla sicurezza

87 Preparare all'uso il baby monitor

87 Unità Baby
88 Unità Genitore modello grande
89 Unità Genitore modello piccolo

89 Utilizzare il baby monitor

90 Caratteristiche e funzioni

90 Evitare interferenze (selezione canale)
92 Regolare la sensibilità del microfono
92 Controllare il bimbo in sordina
92 Accendere e spegnere la luce notturna
93 Attivare e disattivare l'allarme connessione (LINK)
94 Collegare / scollegare il gancio da cintura (unità Genitore modello piccolo)

94 Risoluzione di problemi

96 Domande frequenti

97 Specifiche tecniche

98 Importanti informazioni

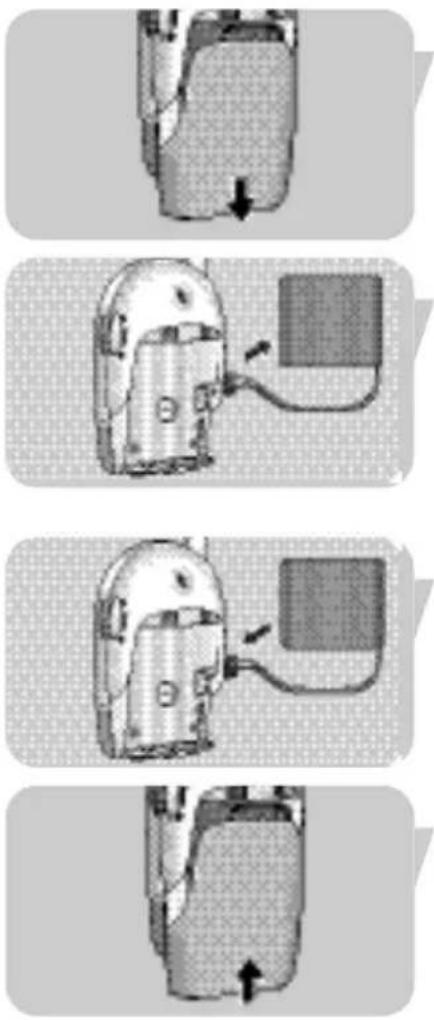

98 Sostituire il bacco batterie (unità Genitore modello piccolo)
99 Informazioni sull'ambiente
99 Manutenzione

99 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquillità dei genitori. Con questo baby monitor potrete sentire sempre il vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attentamente questo manuale utente prima di utilizzare il baby monitor, e conservatelo per consultarlo in futuro. Baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione degli adulti e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby ed il cavo dell'alimentatore siano sempre fuori della portata del bambino (almeno ad un metro di distanza).
• Non collocate mai l'unità Baby nel letto o nel box del bambino.
• Non coprite il baby monitor (con asciugamani, coperte, ecc.).
• Non utilizzate mai il baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione indicata sulla targhetta identificativa dell'alimentatore (A-4, B-4, C-3) corrisponda alla tensione di rete locale.
• Non esponete il baby monitor al freddo o caldo estremo o fonti di luce diretta (p.e. raggi solari).
• Per prevenire il rischio di folgorazione, non aprite l'unità baby né le unità genitori per accedere ai componenti interni (ad eccezione del coperchio del vano batteria)
• Le antenne su tutte e tre le unità sono fisse; non tentate di allungarle.

Preparare all'uso il baby monitor

Unità Baby

L'unità Baby può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

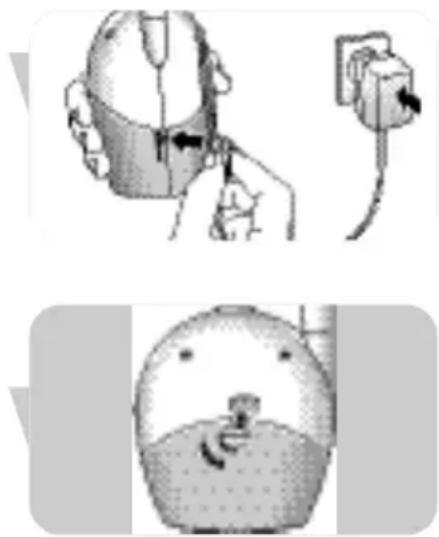

Alimentazione di rete

I Collegiate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇-⊕-⊕ - A-3) dell'unità baby.

2 Collegiate l'alimentatore CA (A-4) ad una presa a muro.

→ L'unità Baby è ora pronta per l'uso, alimentata dalla rete elettrica.

Alimentazione a batterie

I Aprite il coperchio del vano batterie (A-10) dell'unità baby, utilizzando una moneta.

IT

Preparare all'uso il baby monitor

2 Inserite quattro batterie AA da 1,5 V rispettando la polarità come indicato dai simboli + e – all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).
3 Richiudete il coperchio del vano batterie (A-10), utilizzando una moneta.
→ L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità genitore modello grande

L'unità genitore modello grande può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

Alimentazione di rete

I Collegiate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇-⊕-⊕ - B-6) dell'unità genitore.
2 Collegiate l'alimentatore CA (B-4) ad una presa a muro.
→ L'unità Genitore è ora pronta per l'uso, alimentata dalla rete elettrica.

Alimentazione a batterie

I Aprite il coperchio del vano batterie dell'unità genitore, utilizzando un cacciavite e fate scorrere il coperchio verso il basso (B-11).

2 Inserite quattro batterie AA da 1,5 V rispettando la polarità come indicato dai simboli + e – all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).

3 Rimettete al suo posto il coperchio del vano batterie (B-11) finché non scatta in posizione e chiudetelo utilizzando un cacciavite.

→ L'unità genitore modello grande è ora pronta per l'uso, alimentata a batterie.

Preparare all'uso il baby monitor

IT

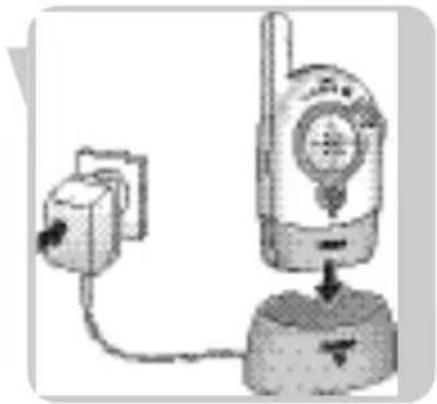

Unità Genitore modello piccolo

L'unità genitore modello piccolo è già dotata di un pacco batterie ricaricabile.

I Collegiate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇-⊕-+ - C-7) della base di ricarica (C-5).

2 Collegiate l'alimentatore CA (C-3) ad una presa a muro.

3 Collocate l'unità genitore nella base di ricarica (C-5). >La spia di ricarica (C-6) si accende in colore rosso.

4 Lasciate l'unità genitore nella base di ricarica (C-5) finché il pacco batterie è completamente caricato (almeno 14 ore).

Quando le batterie sono completamente cariche, la spia di ricarica (C-5) si affievolisce gradualmente. L'unità genitore può ora essere estratta dalla base di ricarica ed utilizzata come cordless con un'autonomia massima di 10 ore. Quando la spia di alimentazione POWER (C-11) lampeggia in rosso, significa che la batteria è quasi scarica. Inserite l'unità genitore nella base di ricarica (C-5) per ricaricare le batterie.

→ L'unità genitore modello piccolo è ora pronta per l'uso!

Utilizzare il baby monitor

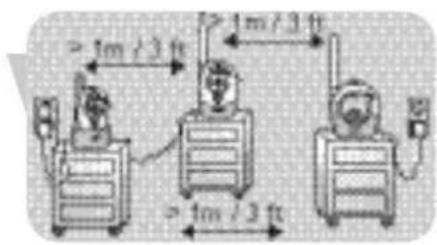

I Collocate tutte e tre le unità nella stessa stanza per verificare la connessione. Assicuratevi che l'unità baby sia almeno ad I metro di distanza dalle unità genitore.

> 1m / 3 ft >> 1m / 3 ft >> 1m / 3 ft

2 Premete il pulsante ON/OFF (A-I) per accendere l'unità baby.

La spia di alimentazione POWER (A-7) si illumina in verde.

Utilizzare il baby monitor

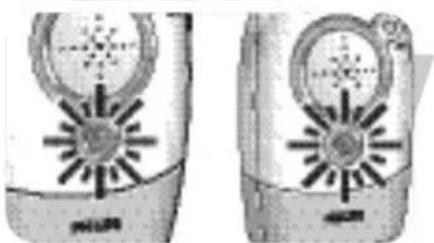

3 Accendete le unità genitore utilizzando gli interruttori ON/OFF (B-9, C-10) e regolate il volume al livello che preferite utilizzando i controlli di VOLUME (B-9, C-10). > Le spie di alimentazione POWER (B-10, C-11) si illuminano in verde.

Non appena viene stabilita la connessione tra le unità, le spie di connessione LINK (B-3, C-9) sulle unità genitore si illuminano in verde.

4 Collocate l'unità baby ad almeno I metro di distanza dal bambino.

≥1m/3 ft

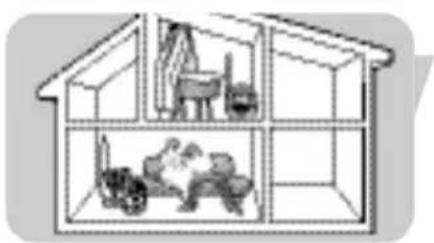

5 Collocate le unità genitore nel luogo desiderato entro il raggio operativo dell'unità baby, ma ad almeno I metro di distanza dall'unità baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

Ogni volta che il vostro bimbo emetterà un suono, lo sentirete attraverso entrambe le unità genitore.

→ Ora potete vigilare sul vostro bimbo!

Caratteristiche e funzioni

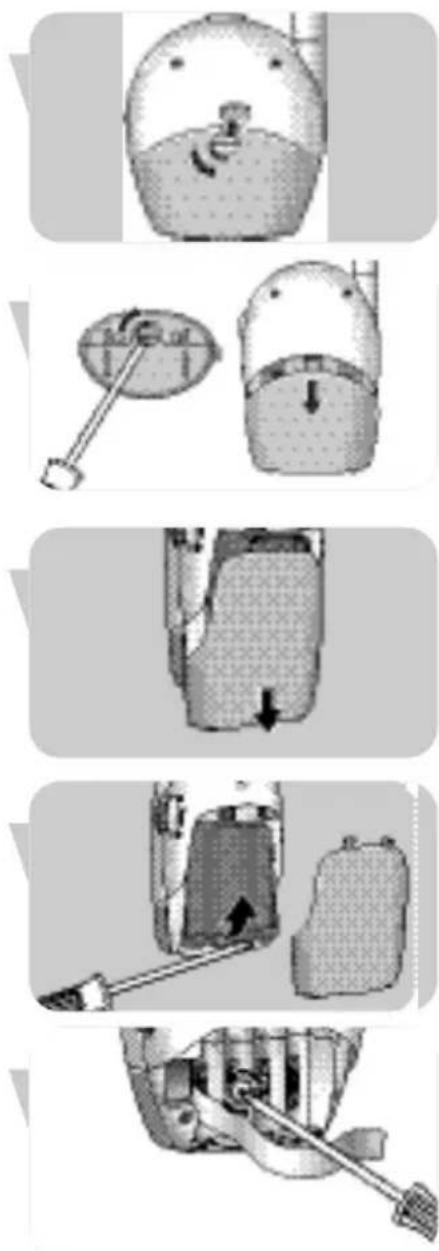

Evitare le interferenze (selezione canale)

Accertatevi sempre che i selettori di canale CHANNEL (A-9, B-8, C-8) all'interno del vano batteria di tutte le unità siano impostati sulla stessa posizione!

Con i selettori di canale CHANNEL (A-9, B-8, C-8) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri baby monitor, apparecchi radio, ecc. selezionate un altro canale.

I Aprite i coperchi dei vani batteria (A-10, B-11, C-13) di tutte le unità.

- Unità Baby: utilizzate una moneta.

- Unità genitore modello grande: utilizzate un cacciavite e fate scorrere coperchio verso il basso (B-11).

- Unità genitore modello piccolo: fate scorrere il coperchio verso il basso (C-13).

2 Sollevate il pacco batterie ricaricabile dell'unità genitore modello piccolo (C-14).

Se utilizzate l'unità baby e l'unità genitore modello grande con l'alimentazione a batteria, togliete le batterie da entrambe le unità.

3 Utilizzate un cacciavite piccolo a la ma piatta per ruotare la ghiera interna dei selettori di canale (A-9, B-8, C-8) nella posizione desiderata. Assicuratevi che tutte le unità siano impostate sullo stesso canale.

4 Rimettete al loro posto batterie e pacco batteria.

5 Chiudete i coperchi dei vani batteria (A-10, B-11, C-13).

Regolare la sensibilità del microfono

Con il selettore di sensibilità del microfono (A-8) dell'unità baby, potete regolare il livello del sonoro proveniente dall'unità baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità baby cattura tutti i suoni. E' possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità baby e le unità genitore (quando le spie di connessione LINK (B-7, C-9) sono verdi fisse).

- Utilizzate il selettore di sensibilità microfono (A-8) per regolare questa funzione al livello desiderato. Potete anche usare la vostra stessa voce come riferimento sonoro.

La spia di alimentazione POWER (A-7) sull'unità baby si illumina in giallo ogni volta che viene rilevato un suono.

Controllare il bimbo in sordina

- Impostate il volume sul livello minimo con l'interruttore ON/OFF / controlli di VOLUME (B-9, C-10) delle unità genitore.

Non spegnete completamente le unità genitore!

Le spie del livello audio (B-1, C-1) delle unità genitore avvisano in modo visivo se dalla stanza del bambino provengono dei suoni. Più sono forti i rumori, più spie si accendono.
Quando non viene rilevato alcun suono, tutte le spie (B-1, C-1) saranno spente.

Nota: Potete vigilare sul vostro bimbo in modalità silenziosa anche da una delle unità genitore.

Accendere o spegnere la luce notturna

- Premete la luce notturna dell'unità baby (A-2) per accenderla e spegnerla.

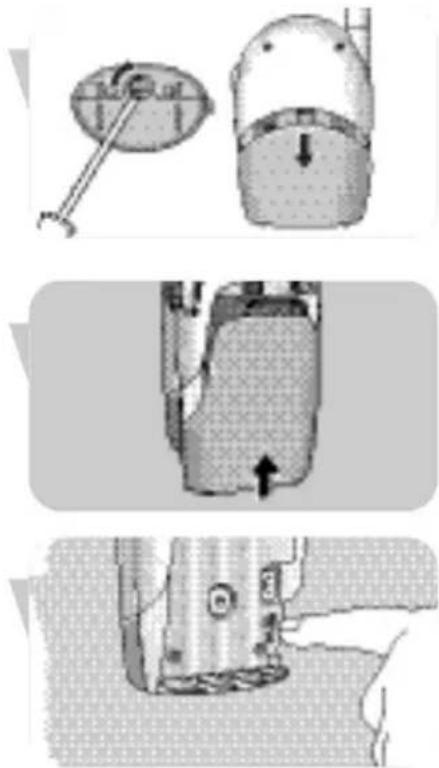

Accendere e spegnere l'allarme connessione (LINK)

E' possibile accendere l'allarme connessione (LINK) sulle unità genitore. Questo allarme emetterà un avvertimento acustico quando il collegamento tra le unità viene interrotto.

I Aprite i vani batteria (B-11, C-13) delle unità genitore.

- Unità genitore modello grande: utilizzate un cacciavite e fate scorrere coperchio verso il basso (B-11).

- Unità genitore modello piccolo: fate scorrere il coperchio verso il basso (C-13).

2 Impostate i selettori (B-7, C-12) all'interno del vano in posizione di ON (☐)

3 Chiudete i coperchi dei vani batteria (B-11, C-13).

- Per disattivare l'allarme, spostate i selettori (B-7, C-12) in posizione di OFF (R)

Collegare / scollegare il gancio da cintura (unità Genitore modello piccolo)

Potete portare con voi l'unità genitore piccola mentre girate per casa, controllando il vostro bambino con la massima libertà di movimento.

Collegare il gancio da cintura

• Fate combaciare il piccolo perno sul retro del gancio con la rientranza sul retro dell'unità genitore.
  Ruotate il gancio verso sinistra finché non scatta in posizione.

Scollegare il gancio da cintura

- Ruotate il gancio verso destra (TURN▶) e toglietelo.

Risoluzione di problemi

Problema Possibile causa Soluzione

Nessun suono dalle Volume spento o troppo basso. Ruotate i controlli di VOLUME unità genitore. (B-9, C-10) sulle unità genitore

verso il basso.

Unità fuori campo. Avvicinate le unità genitore a quella baby.

Nessuno collegamento Le unità sono impostate su Impostate i selettori di canale tra le unità. canali differenti. (A-9, B-8, C-8) sulla stessa

posizione su tutte e tre le unità.

Le unità Genitore si Avvicinate le unità genitore a trovano fuori copertura quella baby. del segnale trasmesso.

Il pacco batterie dell'unità Genitore modello piccolo è scarico.

Il pacco batterie è esausto. Sostituite il pacco batterie (C-14).

Problema Possibile causa Soluzione

Interferenze o ricezione Telefoni cordless o cellulari Allontanate i telefoni dal baby scarsa. troppo vicini al baby monitor. monitor.

Interferenza proveniente da altri Spostate tutte le unità su un altro baby monitor nel vicinato. canale, tramite i selettori di canale (A-9, B-8, C-8).

Livello alimentazione basso. Ricaricate per tempo il pacco batterie (C-14) dell'unità genitore piccola.

Sostituite le batterie dell'unità genitore grande e / o dell'unità baby.

Il segnale trasmesso è fuori Avvicinate le unità genitore campo; si sono probabilmente a quella baby. troppi muri e/o soffitti tra l'unità baby e quelle genitore.

Le unità genitore sono tropo Allontanate le unità Genitore vivine ad una finestra e ricevono dalle finestre. segnali d'interferenza da altri apparecchi.

Le spia di connessione LINK (B-3, C-9) lampeggiano in rosso/ viene emesso un beep di allarme connessione.

Le unità si trovano fuori campo. Avvicinate le unità tra loro.

Interferenze da un altro baby Cambiate canale (A-9, B-8, C-8). monitor.

Interferenze da un'altra Eliminate la sorgente FM.
sorgente FM.

Domanda	Risposte
Perché un pacco batterie ricaricabile nuovo non ha una capacità di autonomia completa dopo la prima ricarica?	Per ottenere la massima efficienza dalle batterie ricaricabili NiMH, occorrono 3 cicli di carica/scarica completi.
Il mio pacco batterie ricaricabile ha una autonomia brevissima. Perché?	Lasciando il pacco batterie ricaricabile sempre connesso ad una unità di ricarica, si rischia di abbreviarne la durata. Quando non si utilizza il prodotto per qualche tempo, il pacco batterie carico si scarica gradualmente. Si tratta di un evento normale; una breve ricarica lo riporterà a piena capacità.
La spia di ricarica (C-6) sulla base di ricarica dell’unità genitore modello piccolo (C-5) resta illuminata in rosso, anche trascorso il tempo totale di ricarica. Perché?	La spia di ricarica (C-6) si attiva ogni volta che si installa sulla base l’unità genitore. Si affievolisce lentamente quando le batterie sono completamente cariche ma rimane accesa, ad indicare che l’unità genitore è alimentata.
Dopo aver collocato l’unità genitore modello piccolo sulla base di ricarica, non riesco ad accenderla subito.	Probabilmente la batteria è completamente scarica. Dopo una trentina di minuti di ricarica potrete accendere l’unità genitore lasciandola sull’unità di ricarica.
Le unità genitore reagiscono ai rumori nella stanza del bambino troppo lentamente / in ritardo.	Regolate la sensibilità del microfono sull’unità baby ad un livello più alto e / o avvicinate l’unità baby al vostro bambino (mantenendo in ogni caso una distanza minima di l metro).
Le unità genitore reagiscono ad altri suoni ambientali troppo velocemente.	Regolate la sensibilità del microfono sull’unità baby ad un livello più inferiore / o avvicinate l’unità baby al vostro bambino (mantenendo in ogni caso una distanza minima di l metro).
Si verificano occasionali perdite di connessione, interruzioni audio ecc.	L’unità genitore si trova probabilmente in prossimità del limite massimo di copertura consentito. Cambiatele posto o cercate di ridurre leggermente la distanza.Tenete presente che per ristabilire una nuova connessione occorrono circa 30 secondi.

Specifiche tecniche

IT

Alimentazione

• Pacco batterie: ricaricabile NiMH per unità genitore modello piccolo (fornito).
• Alimentatore CA da 230V CA, 50 Hz (tre, forniti). Tensione in uscita 9V CC, 200mA.

Distanza operativa

- Fino ad un max di 250 metri in campo aperto.

A seconda dell'ambiente circostante e di altri fattori di disturbo la copertura può subire delle limitazioni.

Materiali asciutti Spessore del Perdita di materiale campo

Legno, gesso, cartongesso, < 30cm 0-10%vetro (senza metallo,fili metallici o piombo)

Mattoni, legno compensato < 30cm 5-35%

Calcestruzzo rinforzato < 30cm 30-100%

Griglie e sbarre metalliche < 1cm 90-100%

Lastre di metallo, alluminio < 1cm 100%

La riduzione di campo può raggiungere il 100% in caso di materiali bagnati od umidi.

Temperatura operativa

0^ C-40^ C

Frequenze di trasmissione

Sostituire il pacco batterie (unità genitore modello piccolo)

Se il pacco batterie dell'unità genitore modello piccolo richiede ricariche troppo frequenti, sostituitelo con uno nuovo. Utilizzate esclusivamente batterie ricaricabili NiMH.

I Togliete il coperchio del vano batterie (C-13) dell'unità genitore piccola, facendolo scorrere verso il basso.

2 Scollegate il pacco batterie vecchio (C-14) dal connettore di alimentazione ed estraetelo.

3 Collegiate il pacco batterie nuovo al connettore di alimentazione ed inseritelo nel vano batterie.

4 Chiudete il coperchio del vano batterie (C-13).

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

• Pulite il baby monitor con un panno umido
• Smaltite le batterie esauste rispettando le norme ambientali
• Non utilizzate batterie vecchie e nuove contemporaneamente, o di tipo differente.
• Se lasciate le batterie nell'unità mentre è alimentata dalla rete elettrica, controllate che non ci siano fuoriuscite di liquido ogni sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e domande frequenti

Linea di contatto:

In caso di domande su SCD450, si prega di contattare la nostra linea verde per l'assistenza! È possibile trovare il numero nell'opuscolo di garanzia separato.

Prima di chiamare, si prega di leggere attentamente il presente manuale.

Sarà possibile risolvere la maggior parte degli inconvenienti.

Vi verrà chiesto:

• Di descrivere il problema e quando si verifica
• Il numero di modello sull'etichetta del vostro prodotto
  • La data di acquisto

A. Unidade do bebé

A-I Botão ON/OFF

A-2 Luz nocturna
