MANUAL DE USUARIO SCX450 PHILIPS

Instrucciones de manejo 36

• La date d’achatA.Vigilabebés

A-1 Botón ON/OFF A-2 Luz de compañía

A-3 Clavija de alimentación

CC de 9 V A-4 Adaptador de alimentación CA A-5 Toma de alimentación

A-7 Luz de ENCENDIDO A-8 Interruptor de sensibilidad del micrófono

A-9 Interruptor de selección de canales

A-10 Tapa del compartimento para pilas

B. Unidad para padres grande

B-1 Luces de NIVEL de sonido

B-3 Luz de ENLACE B-4 Adaptador de alimentación CA B-5 Toma de alimentación

B-6 Clavija de alimentación

CC de 9 V B-7 Interruptor de alarma de ENLACE B-8 Interruptor de selección de canales

B-9 Interruptor ON/OFF / control de VOLUMEN B-10 Luz de ENCENDIDO B-11 Tapa del compartimento para pilas

C. Unidad para padres pequeña

C-1 Luces de NIVEL de sonido

C-3 Adaptador de alimentación CA C-4 Toma de alimentación

C-7 Clavija de alimentación

CC de 9 V C-8 Interruptor de selección de canales

C-9 Luz de ENLACE C-10 Interruptor ON/OFF / control de VOLUMEN C-11 Luz de ENCENDIDO C-12 Interruptor de alarma de ENLACE C-13 Tapa del compartimento para pilas

C-14 Juego de pilas recargables

C-15 Enganche de cintura

ES Leyenda de las funciones

– Moneda (para abrir el compartimento de las pilas del

– Destornillador pequeño y plano (para ajustar los

interruptores de selección de canales)

– 4 pilas AA (4 x 1,5 V) para el vigilabebés

(opcional, le recomendamos pilas alcalinas Philips)

– 4 pilas AA (1,5 V) para la unidad para padres grande

(opcional, le recomendamos pilas alcalinas Philips)

Leyenda de las funciones3 Ilustraciones

36 Leyenda de las funciones

36 Unidad para padres

36 Unidad para padres pequeña

39 Información acerca de la seguridad

39 Preparación del vigilabebés

40 Unidad para padres

41 Unidad para padres pequeña

41 Uso del vigilabebés

42 Evitar interferencias (selección de canales)

44 Ajustar la sensibilidad del micrófono

44 Control silencioso del bebé

44 Encender y apagar la luz de compañía

45 Encender y apagar la alarma de ENLACE

46 Conectar/desconectar el enganche de cintura

(unidad para padres pequeña)

46 Solución de problemas

48 Preguntas frecuentes

49 Especificaciones técnicas

50 Información importante

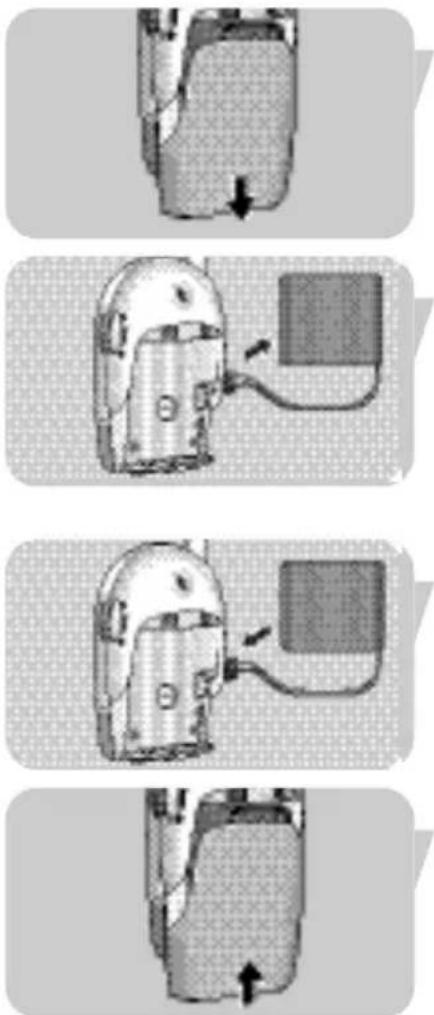

50 Sustitución de las pilas (unidad para padres pequeña)

51 Protección del medio ambiente

Philips se dedica a fabricar productos cuidados y fiables para ofrecer a los padres la tranquilidad

que necesitan. Con este vigilabebés, puede escuchar al bebé desde cualquier sitio en que se

encuentre, tanto dentro como alrededor de la casa. Con dieciséis opciones de canales diferentes,

experimentará mínimas interferencias.

Cuidado de bebés Philips, cuidándolo juntos

Información acerca de la seguridad

Lea esta guía atentamente antes de usar el vigilabebés y guárdela para poder consultarla en el

futuro. El vigilabebés está diseñado como una ayuda. No es un sustituto de la supervisión

responsable y correcta por parte de los padres y no debe utilizarse como tal.

• Asegúrese de que el vigilabebés y el cable adaptador no están al alcance del bebé (a un metro

de distancia como mínimo).

• No coloque nunca el vigilabebés en la cama del bebé ni en su parque de juego.

• No lo cubra (con una toalla, manta, etc.).

• No utilice nunca el vigilabebés en zonas húmedas o cerca del agua.

• Compruebe si el voltaje indicado en la placa de especificaciones del adaptador (A-4, B-4, C-3)

corresponde al voltaje de la red eléctrica local antes de conectarlo a la fuente de alimentación

• No exponga el aparato a condiciones de frío, calor o luz extremos, como la luz solar directa.

• Para prevenir el riesgo de electrocución, no abra el interior de la unidad para bebés ni la

unidad para padres (excepto la tapa del compartimento para pilas)

• Las antenas de las tres unidades son fijas, no intente extenderlas.

Preparación del vigilabebés

La unidad para bebés funciona con red eléctrica o con pilas.

Cuando las pilas están instaladas, dispone de una pila de

respaldo automática en caso de fallo de la red eléctrica.

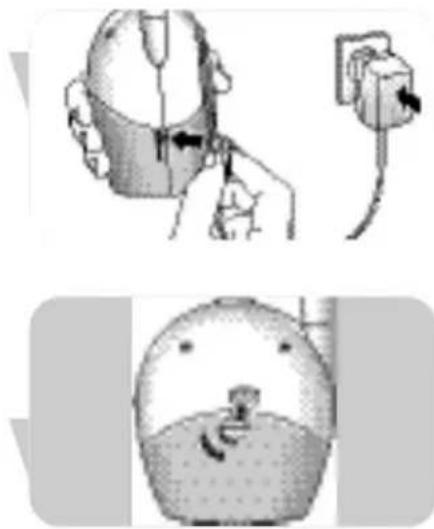

Utilización con red eléctrica

1 Conecte el cable del adaptador a la clavija de alimentación

- A-3) del vigilabebés.

2 Conecte el adaptador de alimentación CA (A-4) a una toma

de corriente en la pared.

➜ El vigilabebés ya está preparado para su uso con la

Utilización con pilas

1 Con una moneda, extraiga la tapa del compartimento para

pilas (A-10) del vigilabebés.2 Introduzca cuatro pilas AA de 1,5 V, teniendo en cuenta la

configuración de + y – dentro del compartimento para pilas

(las pilas no vienen incluidas, y recomendamos pilas alcalinas

3 Con una moneda, cierre la tapa del compartimento para pilas

➜ El vigilabebés ya está preparado para su uso con las

Unidad para padres grande

La unidad para padres grande funciona con la red eléctrica o

con pilas. Cuando las pilas están instaladas, dispone de una pila

de respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

1 Conecte el cable del adaptador a la clavija de alimentación

- A-6) de la unidad para padres.

2 Conecte el adaptador de alimentación CA (B-4) a una toma

de corriente en la pared.

➜ La unidad para padres grande ya está preparada para

su uso con la red eléctrica.

Utilización con pilas

1 Con un destornillador, abra el compartimento para pilas de la

unidad para padres y deslice la tapa hacia abajo (B-11).

2 Introduzca cuatro pilas AA de 1,5 V, teniendo en cuenta la

configuración de + y – dentro del compartimento para pilas

(las pilas no vienen incluidas, y recomendamos pilas alcalinas

3 Deslice la tapa del compartimento para pilas (B-11) en su

sitio hasta que quede bien encajada y, con un destornillador,

cierre el compartimento.

➜ La unidad para padres grande ya está preparada para

su uso con las pilas.

ES Preparación del vigilabebés

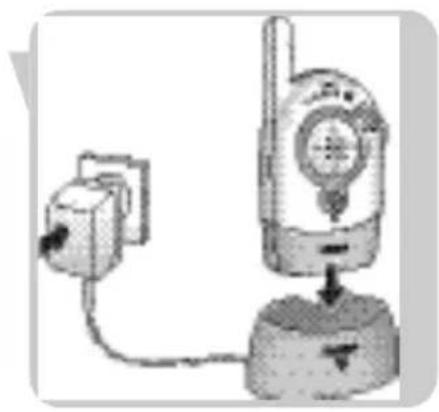

Unidad para padres pequeña

En la unidad para padres pequeña ya está instalado un juego de

1 Conecte el cable del adaptador a la clavija de alimentación

- C-7) de la base de carga (C-5).

2 Conecte el adaptador de alimentación CA (C-3) a una toma

de corriente en la pared.

3 Coloque la unidad para padres en la base de carga (C-5).

> La luz de carga (C-6) se encenderá en rojo.

4 Deje la unidad para padres en la base de carga (C-5) hasta

que las pilas estén totalmente cargadas (al menos 14 horas).

> Cuando las pilas están totalmente cargadas, la luz de carga

(C-5) se atenuará gradualmente. La unidad para padres se

puede sacar de la base de carga y utilizarse sin cable

durante un máximo de 10 horas.

> Cuando la luz de ENCENDIDO (C-11) parpadea en rojo,

indica que las pilas se están gastando. Coloque la unidad

para padres en la base de carga (C-5) para recargar las

➜ Ya puede usar la unidad para padres pequeña.

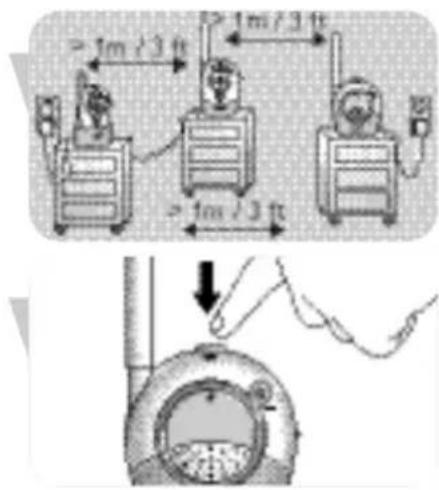

Preparación del vigilabebés

1 Coloque las tres unidades en la misma habitación para probar

la conexión.Asegúrese de que el vigilabebés está al menos a

3 metros / de distancia de la unidad para padres.

2 Pulse el botón ON/OFF (A-1) para encender el vigilabebés.

> >La luz de ENCENDIDO (A-7) se enciende en verde.3 Encienda las unidades para padres con los interruptores

ON/OFF (B-9, C-10) y ajuste el volumen al nivel que desee

mediante los controles de VOLUMEN (B-9, C-10).

> Las luces de ENCENDIDO (B-10, C-11) se encienden en

> Cuando la conexión se ha establecido entre las unidades,

las luces de ENLACE (B-3, C-9) en las unidades para padres

se encienden en verde.

4 Coloque el vigilabebés al menos a 3 metros de distancia del

5 Sitúe las unidades para padres en el lugar que desee dentro

del rango de funcionamiento del vigilabebés, pero al menos a

1 metro de distancia. Para obtener más información sobre el

rango de funcionamiento, consulte “Especificaciones técnicas”.

> Cuando el bebé emita algún sonido, éste se oirá en ambas

unidades para padres.

➜ ¡Ahora ya puede vigilar al bebé!

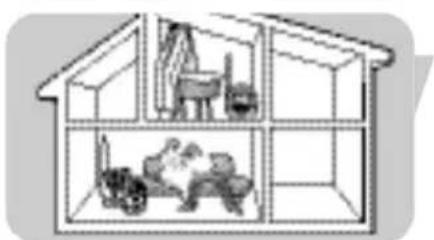

ES Uso del vigilabebés

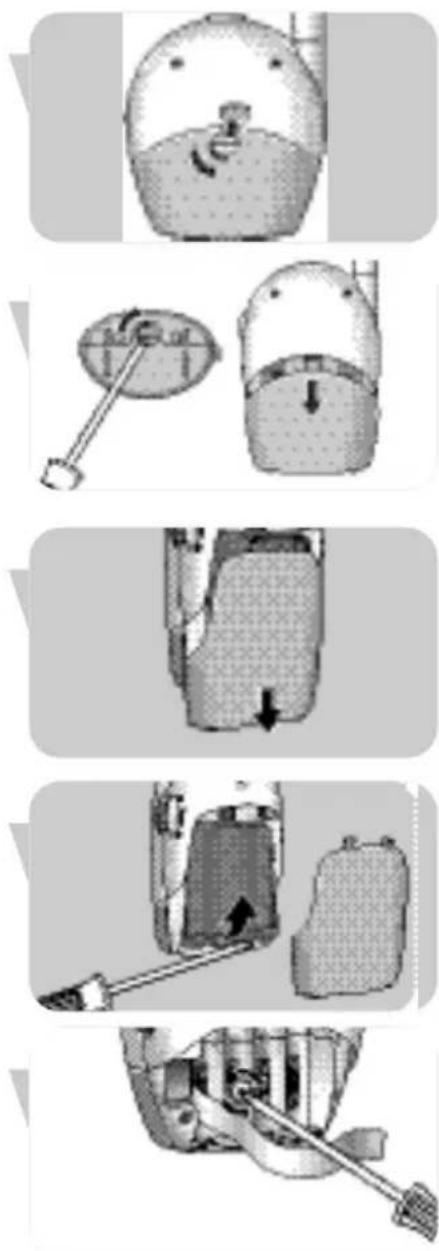

Evitar interferencias (selección de canales)

Asegúrese siempre de que los interruptores de selección de

CANALES (A-9, B-8, C-8) en los compartimentos de las pilas se

encuentran en la misma posición en todas las unidades.

Con los interruptores de selección de CANALES (A-9, B-8,

C-8), puede seleccionar dieciséis posiciones de canales distintas.

Si experimenta alguna interferencia procedente de otros

vigilabebés, dispositivos de radio, etc., seleccione otro canal.ES

1 Abra las tapas del compartimento de las pilas (A-10, B-11,

C-13) de todas las unidades.

• Vigilabebés: utilice una moneda.

• Unidad para padres grande utilice un destornillador y

deslice la tapa hacia abajo (B-11).

• Unidad para padres pequeña deslice la tapa hacia abajo

2 Levante el juego de pilas recargables de la unidad para padres

Si el vigilabebés y la unidad para padres grande están

funcionando con red eléctrica, extraiga las pilas de ambas

3 Utilice un destornillador pequeño y plano para hacer girar el

círculo interior de los interruptores de selección de canales

(A-9, B-8, C-8) a la posición deseada.Asegúrese de que todas

las unidades se encuentran en el mismo canal.

4 Coloque las pilas y el juego de pilas de nuevo en su sitio.

5 Cierre las tapas de los compartimentos de pilas (A-10, B-11,

FuncionesAjustar la sensibilidad del micrófono

Con el interruptor de sensibilidad del micrófono (A-8) en el

vigilabebés, puede ajustar los sonidos que proceden del

vigilabebés al nivel deseado: bajo, medio o alto. Cuando se

encuentra en el nivel máximo, el vigilabebés recibe todos los

sonidos. Sólo puede cambiar la sensibilidad del micrófono si la

conexión entre el vigilabebés y las unidades para padres está

establecida (cuando las luces de ENLACE (B-7, C-9 están

encendidas constantemente en verde).

• Utilice el interruptor de sensibilidad del micrófono (A-8) para

ajustar la sensibilidad del micrófono en el vigilabebés al nivel

deseado. Puede utilizar su propia voz como referencia de

> La luz de ENCENDIDO (A-7) en el vigilabebés se enciende

en amarillo cuando se recibe un sonido.

Control silencioso del bebé

• Utilice el interruptor ON/OFF / controles de VOLUMEN

(B-9, C-10) en las unidades para padres para ajustar el

volumen al nivel más bajo.

No desactive completamente las unidades para padres.

> Las luces de nivel del sonido (B-1, C-1) en las unidades para

padres alertan visualmente de los sonidos del bebé.

Cuantos más sonidos emita el bebé, más luces se

> Cuando no se detecta ningún sonido, las luces del nivel de

sonido (B-1, C-1) estarán apagadas.

Nota:También puede controlar al bebé de forma silenciosa

en sólo una de las unidades para padres.

Encender y apagar la luz de compañía.

• Pulse la luz de compañía del vigilabebés (A-2) para encenderla

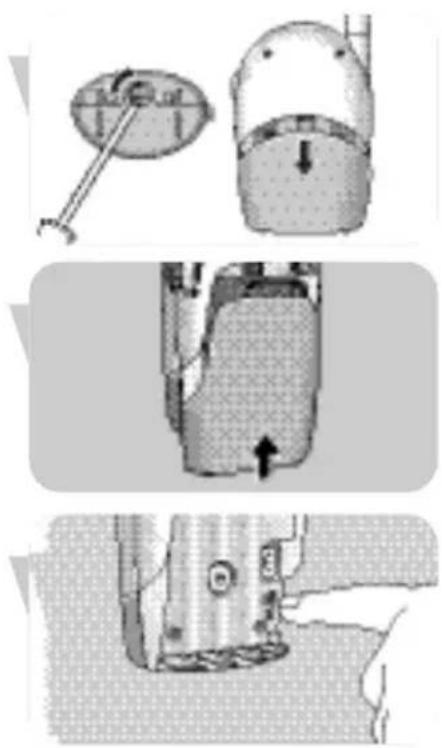

Encender y apagar la alarma de ENLACE Puede encender la alarma de ENLACE en las unidades para

padres. La alarma de ENLACE emitirá un sonido cuando se

pierda la conexión entre las unidades.

1 Abra los compartimentos para las pilas (B-11, C-13) de las

unidades para padres.

• Unidad para padres grande utilice un destornillador y

deslice la tapa hacia abajo (B-11).

• Unidad para padres pequeña deslice la tapa hacia abajo

2 Establezca los interruptores (B-7, C-12) del compartimento

en la posición ON ( ).

3 Cierre las tapas de los compartimentos para pilas

• Para apagar la alarma, establezca los interruptores (B-7, C-12)

en la posición OFF ( ).

Solución de problemas

Problema Posible causa Solución

No se escucha ningún El volumen está apagado o Gire hacia abajo los controles de

sonido en las unidades es demasiado bajo. VOLUMEN (B-9, C-10) en las

para padres unidades para padres.

Las unidades están fuera de Acerque las unidades para padres

rango. al vigilabebés.

No hay conexión Las unidades están ajustadas a Ajuste los interruptores de

entre las unidades. canales diferentes. selección de canales (A-9, B-8,

C-8) a la misma posición en las

Las unidades para padres Acerque las unidades para padres

están fuera de rango respecto al vigilabebés.

a la señal transmitida.

El juego de pilas de la Se están agotando las pilas. Sustituya el juego de pilas (C-14).

pequeña no está cargado.

Conectar/desconectar el enganche de

(unidad para padres pequeña)

Puede llevar la unidad para padres pequeña por toda la casa,

con lo que consigue una libertad de movimientos mientras

continúa vigilando a su bebé.

Fijar el enganche de cintura

• Inserte el pequeño eje situado en la parte posterior del

enganche de cintura en la ranura de la parte posterior de la

unidad para padres. Gire el enganche de cintura a la izquierda

hasta que quede bien encajado.

Soltar el enganche de cintura

• Gire el enganche de cintura a la derecha (TURN 2) y

desengánchelo.ES Problema Posible causa Solución

Interferencia o mala Móvil o teléfono inalámbrico Aleje el teléfono del

recepción muy cerca del vigilabebés. vigilabebés.

Interferencia de otros Cambie todas las unidades a otro

vigilabebés en vecindario. canal usando el interruptor de

selección de canales (A-9, B-8,

El nivel de carga de las pilas Recargue el juego de pilas (C-14)

es bajo. de la unidad para padres pequeña

Sustituya las pilas de la unidad para

padres grande o vigilabebés.

La señal transmitida está fuera Acerque las unidades para padres

de rango, por ejemplo, hay al vigilabebés.

demasiadas paredes o techos

entre el vigilabebés y las

unidades para padres.

Las unidades para padres Aleje las unidades para padres

están demasiado cerca de la ventana.

de una ventana y transmiten

señales de interferencia de otros

aparatos eléctricos.

Las luces de ENLACE Las unidades están fuera de Acerque las unidades.

(B-3, C-9) parpadean rango.

en rojo / las alarmas

de ENLACE Interferencia de otros Cambie a otro canal diferente

emiten un sonido. vigilabebés. (A-9, B-8, C-8).

Interferencia de otras Elimine otras fuentes de FM.

Solución de problemasRespuesta

Hay que cargar y descargar completamente tres veces las pilas

NiMH recargables, antes de que estén totalmente operativas.

Si deja el juego de pilas recargables continuamente conectado a

una unidad de carga, se acortará su duración. Si el producto no

se utiliza durante algún tiempo, el juego de pilas cargado irá

perdiendo poco a poco su carga. Esto es normal, una breve

recarga lo devolverá a su plena capacidad.

La luz de carga (C-6) siempre se activa tan pronto como se

instala la unidad para padres. Se atenúa gradualmente cuando las

pilas ya están totalmente cargadas pero permanece encendida,

lo que indica que la unidad para padres ya puede funcionar.

En este punto la pila probablemente está vacía.

Al cabo de 30 minutos de carga es posible encender la unidad

para padres, aunque deberá instalarse en la unidad de carga.

Establezca la sensibilidad del micrófono en el vigilabebés en un

nivel superior o bien acerque el vigilabebés al bebés (mantenga

una distancia mínima de 1 metro).

Establezca la sensibilidad del micrófono en el vigilabebés en un

nivel inferior o bien acerque la unidad al bebé (mantenga una

distancia mínima de 1 metro).

Probablemente estará alcanzando el límite máximo del rango

efectivo. Pruebe otra ubicación o reduzca ligeramente la

distancia.Tenga en cuenta de que se tardan 30 segundos antes

de establecer un nuevo enlace.

ES Preguntas frecuentes

¿Por qué el nuevo juego de

pilas recargables no está

completamente operativo

después de la primera carga?

Mi juego de pilas recargables

dura muy poco. ¿Por qué?

La luz de carga (C-6) en la

base de carga de la unidad

para padres pequeña (C-5)

continúa encendida en rojo,

incluso después de una carga

Cuando se ha instalado en la

base de carga, la unidad para

padres pequeña no se

enciende inmediatamente.

Las unidades para padres

reaccionan muy lentamente o

muy tarde al llanto al bebé.

Las unidades para padres

reaccionan muy rápido ante

otros sonidos ambientales.

El enlace se pierde de vez en

cuando, hay interrupciones de

Fuente de alimentación

Rango de funcionamiento

Especificaciones técnicas

– Juego de pilas: pilas NiMH recargables para la unidad para

padres pequeña (incluido).

– Adaptador de CA de 230 V a 50 Hz (se incluyen tres).

Salida de voltaje CC de 9 V, 200 mA.

– Hasta 250 metros al aire libre. Dependiendo del entorno y de

otros factores molestos, este rango puede ser limitado.

Materiales secos Grosor del Pérdida de

hormigón reforzado < 30 cm 30-100%

Rejillas de metal, barras < 1cm 90-100%

Hojas de metal aluminio < 1cm 100%

En el caso de los materiales húmedos, la reducción puede llegar

40,665 MHz, 40,680 MHz, 40,695 MHzSustitución de las pilas

(unidad para padres pequeña)

Si el juego de pilas de la unidad para padres pequeña necesita

recargarse con más frecuencia de lo habitual, sustitúyalo por

uno nuevo. Utilice únicamente pilas NiMH recargables.

1 Abra la tapa del compartimento para pilas (C-13) de la unidad

para padres pequeña deslizando hacia abajo la tapa.

2 Desconecte el antiguo juego de pilas (C-14) de la toma de

alimentación y extráigalo.

3 Conecte cuidadosamente las nuevas pilas a la toma de

alimentación y colóquelas dentro de sus compartimentos.

4 Cierre las tapas de los compartimentos para pilas (C-13).

ES Información importante

Protección del medio ambiente

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y

componentes de alta calidad, que se pueden reciclar y volver a

Cuando este símbolo de contenedor de ruedas tachado se

muestra en un producto indica que éste cumple la directiva

Obtenga información sobre la recogida selectiva local de

productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos

antiguos con los desechos domésticos. El desecho correcto del

producto antiguo ayudará a evitar consecuencias negativas para

el medioambiente y la salud humana.

• Límpie el vigilabebés con un paño húmedo.

• Deshágase de las pilas usadas de un modo adecuado para el

• No mezcle pilas nuevas con antiguas ni de distinto tipo.

• Si las pilas se dejan en la unidad cuando está enchufada a la

red eléctrica, compruebe si hay pérdidas cada seis meses.

Información importante

Ayuda en línea: www.philips.com

Si desea una ayuda interactiva, descargas y preguntas más

Si desea hacer alguna pregunta sobre el SCD450, póngase en

contacto con nuestra línea de ayuda para que le asista.

Encontrará el número en el folleto de garantía separado.

Antes de llamar, lea este manual cuidadosamente.

Podrá resolver la mayoría de sus problemas.

• Una descripción del problema y cuándo ha tenido lugar

• El número de tipo situado en la etiqueta del producto

• La fecha de compraA. Babyeinheit

A-4 Transformador de AC A-5 Ficha

C-3 Transformador de AC C-4 Ficha

113 Características técnicas

ser utilizado para tal.

sinal transmitido. do bebé.

(C-5) permanece acesa a

demasiado lentamente/tarde

Características técnicas

número no folheto de Garantia, separado.

- A-3)  da .

- B-6)  da a.

asettamista varten).
