SCX450 - Monitores para bebês PHILIPS - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho SCX450 PHILIPS em formato PDF.
| Tipo de produto | Monitor para bebê |
| Marca | Philips |
| Modelo | SCX450 |
| Alimentação elétrica | 230 V~ 50 Hz, adaptador 9 V DC 200 mA |
| Alimentação por pilhas | 4 pilhas AA 1,5 V (unidades bebê e pais principal) |
| Bateria recarregável | NiMH (unidade pais secundário) |
| Número de canais | 16 |
| Frequência de transmissão | 40,665 - 40,695 MHz |
| Alcance externo máximo | Até 250 m |
| Sensibilidade do microfone | Ajustável (baixa, média, alta) |
| Luz noturna | Sim, integrada à unidade bebê |
| Alarme de conexão | Sim, ajustável |
| Monitoramento silencioso | Sim, através de indicadores luminosos |
| Presilha de cinto | Sim, para unidade pais secundário |
| Temperatura de operação | 0 °C a 40 °C |
| Manutenção | Limpeza com um pano úmido |
| Segurança | Distância mínima de 1 m do bebê, não cobrir, não usar perto da água |
| Pilhas e baterias | Usar pilhas alcalinas Philips recomendadas |
Perguntas frequentes - SCX450 PHILIPS
Perguntas dos utilizadores sobre SCX450 PHILIPS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Monitores para bebês em formato PDF gratuitamente! Encontre o seu manual SCX450 - PHILIPS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SCX450 da marca PHILIPS.
MANUAL DE UTILIZADOR SCX450 PHILIPS
A-3 Entrada de alimentação DC 9 V ◇-⊕-⊕
A-8 Interruptor da sensibilidade do microfone
A-9 Interruptor de seleção de canais
A-10 Tampa do compartimento das pilhas
B. Unidade dos pais grande
B-1 Luzes do nível do som
B-2 Altifalante
B-3 Luz LINK
B-4 Transformador de AC
B-5 Ficha
B-6 Entrada de alimentação DC 9 V ◇-⊕-⊕
B-7 Interruptor de alarme LINK
B-8 Interruptor de seleção de canais
B-9 Interruptor ON/OFF / controlo de VOLUME
B-10 Luz POWER
B-11 Tampa do compartimento das pilhas
C. Unidade dos pais pequena
C-1 Luzes do nível do som
C-2 Altifalante
C-6 Luz de carregamento
C-7 Entrada de alimentação DC 9 V ◇-⊕
C-8 Interruptor de seleção de canais
C-9 Luz LINK
C-10 Interruptor ON/OFF / controlo de VOLUME
C-11 Luz POWER
C-12 Interruptor de alarme LINK
C-13 Tampa do compartimento das pilhas
C-14 Bateria recarregável
C-15 Clip para cinto
D. Outros elementos necessários
- Moeda
(para abrir o compartimento das pilhas da unidade do bebé) - Chave de fendas pequena
(para definir os interruptores de seleção de canais) - 4 pilhas de 1,5 V AA para a unidade do bebé (opcional, recomendamos a utilização de pilhas alcalinas Philips)
- 4 pilhas de 1,5 V AA para a unidade dos pais grande (opcional, recomendamos a utilização de pilhas alcalinas Philips)
3 Ilustrações

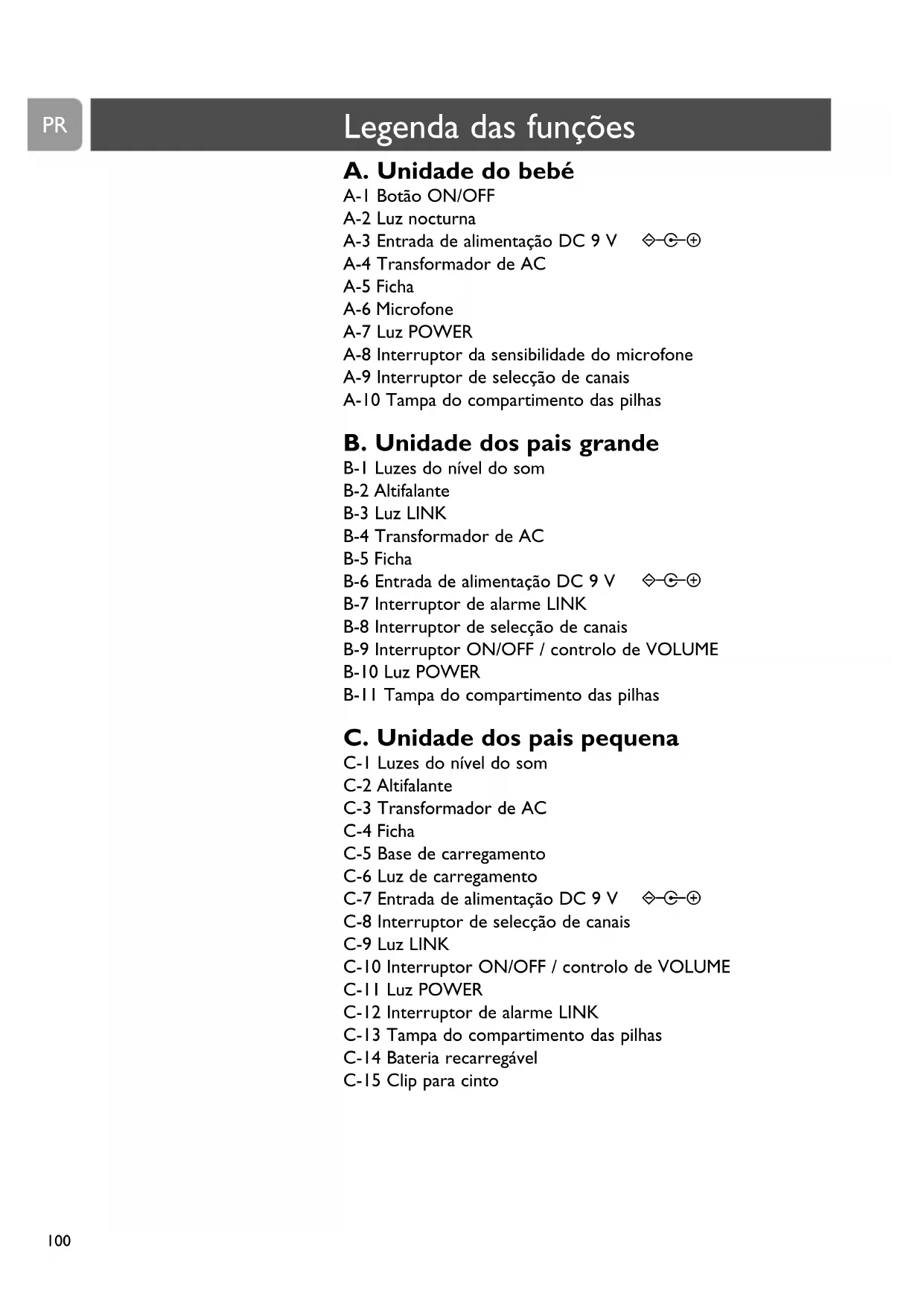

100 Legenda das funções
100 Unidade do bebé
100 Unidade dos pais grande
100 Unidade dos pais pequena
101 Outros elementos necessários
102 Índice
103 Bem-vindo
103 Informações de segurança
103 Unidade do bebé 8 Unidade dos pais grande
105 Unidade dos pais pequena
106 Evitar interferências (selecção de canais)
108 Regular a sensibilidade do microfone
108 Monitorizar o bebé em silêncio
108 Ligar e desligar a luz nocturna
109 Ligar e desligar o alarme LINK
110 Colocar/retirar o clip para cinto (unidade dos pais pequena)
110 Resolução de problemas
112 Perguntas mais frequentes
114 Informações importantes

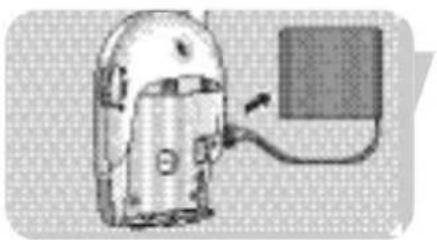

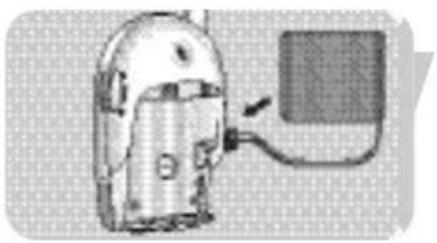

114 Substituir a bateria (unidade dos pais pequena)
115 Informações relativas ao meio ambiente
115 Manutenção
115 Precisa de ajuda?
A Philips dedica-se ao fabrico de produtos fiáveis e destinados à prestação de cuidados para proporcionar aos pais a tranquilidade de que necessitam. Com este monitor para bebés, pode ouvir o seu filho sempre que estiver dentro ou próximo da sua casa. Com dezasseis canais diferentes, ouvirá um nível mínimo de interferências.
Philips Baby Care, juntos a cuidar
Informações de segurança
Leia cuidadosamente este manual de utilização antes de utilizar o seu monitor para bebés e guarde-o para futuras referências. Este monitor para bebés é um dispositivo de apoio. Não é um substituto de uma supervisão responsável e adequada de um adulto e, por conseguinte, não deve ser utilizado para tal.
- Certifique-se de que a unidade do bebé e o cabo do transformador ficam sempre fora do alcance do bebé (a uma distância de, pelo menos, 1 metro / 3 pés).
- Nunca coloque a unidade do bebé no interior do berço ou do parque para bebés.
- Nunca tape o monitor para bebés (com uma toalha, cobertor, etc.).
- Nunca utilize o monitor para bebés em locais húmidos ou perto da água.
- Verifique se a tensão indicada na placa de identificação dos transformadores (A-4, B-4, C-3) corresponde à tensão utilizada no local, antes de ligar à fonte de alimentação de AC.
- Não exponha o monitor para bebés a níveis intensos de frio, calor ou luz (por exemplo, luz directa do sol).
- Para prevenir choques eléctricos, não abra a unidade do bebé nem as unidades dos pais (excepto no caso das tampas dos compartimentos das pilhas)
- As antenas das três unidades são fixas; não tente esticá-las.
A unidade do bebé pode funcionar ligada à tomada eléctrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

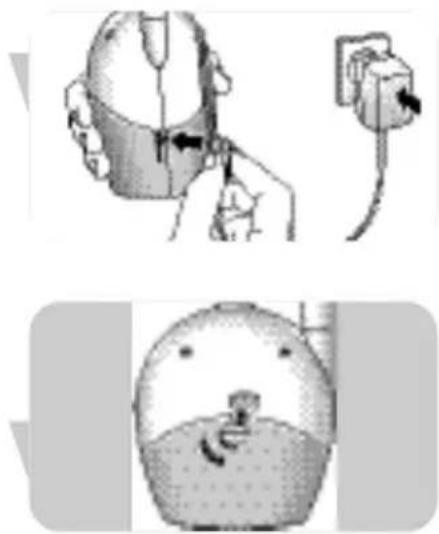

Funcionamento com ligação à tomada eléctrica
I Ligue o cabo do transformador à entrada de alimentação (DC 9 V ◇-⊕-⊕ - A-3) da unidade do bebé.
2 Ligue o transformador de AC (A-4) a uma tomada de parede.
→ A unidade do bebé fica pronta a funcionar com ligação à tomada eléctrica.
Funcionamento com pilhas
I Com uma moeda, retire a tampa do compartimento das pilhas (A-10) da unidade do bebé.
PR
2 Introduza quatro pilhas 1,5 V AA, tendo em atenção as indicações + e – no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).
3 Com uma moeda, feche a tampa do compartimento das pilhas (A-10).
→ A unidade do bebé fica pronta a funcionar com pilhas.
Unidade dos pais grande
A unidade dos pais grande pode funcionar ligada à tomada eléctrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.
Funcionamento com ligação à tomada eléctrica
I Ligue o cabo do transformador à entrada de alimentação (DC 9 V ◇-⊕-⊕ - B-6) da unidade dos pais.
2 Ligue o transformador de AC (B-4) a uma tomada de parede.
→ A unidade dos pais grande fica pronta a funcionar com ligação à tomada eléctrica.
Funcionamento com pilhas
I Com uma chave de fendas, abra o compartimento das pilhas da unidade dos pais e faça deslizar a tampa (B-11) para baixo.
2 Introduza quatro pilhas 1,5 V AA, tendo em atenção as indicações + e – no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).
3 Faça deslizar a tampa do compartimento das pilhas (B-11) novamente para o respectivo lugar até ouvir um estalido e, com uma chave de fendas, feche o compartimento.
→ A unidade dos pais grande fica pronta a funcionar com pilhas.
Unidade dos pais pequena
A unidade dos pais pequena já tem instalada uma bateria recarregável.

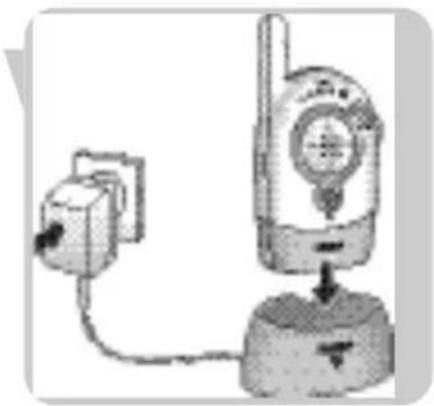

I Ligue o cabo do transformador à entrada de alimentação (DC 9 V ◇-⊕-⊕ - C-7) da base de carregamento (C-5).
2 Ligue o transformador de AC (C-3) a uma tomada de parede.
3 Coloque a unidade dos pais na base de carregamento (C-5). > A luz de carregamento (C-6) acende-se a vermelho.
4 Deixe ficar a unidade dos pais na base de carregamento (C-5) até a bateria estar totalmente carregada (pelo menos, 14 horas).
Quando a bateria estiver totalmente carregada, a luz de carregamento (C-5) escurece gradualmente. A unidade dos pais pode então ser retirada da base de carregamento e ser utilizada sem qualquer tipo de ligação por fio até um máximo de 10 horas.
Quando a luz POWER (C-11) pisca a vermelho, a carga da bateria está baixa. Coloque a unidade dos pais na base de carregamento (C-5) para recarregar a bateria.
→ A unidade dos pais pequena fica pronta a funcionar!
I Posicione as três unidades na mesma divisão para testar a ligação. Certifique-se de que a unidade do bebé fica a, pelo menos, 1 metro / 3 pés de distância das unidades dos pais.
2 Prima o botão ON/OFF (A-1) para ligar a unidade do bebé. > A luz POWER (A-7) acende-se a verde.
3 Ligue as unidades dos pais através dos botões ON/OFF (B-9, C-10) e regule o volume para o nível pretendido através dos controlos de VOLUME (B-9, C-10).
A luz POWER (B-10, C-11) acende-se a verde.
Quando a ligação entre as unidades tiver sido estabelecida, as luzes LINK (B-3, C-9) das unidades dos pais acendem-se a verde.


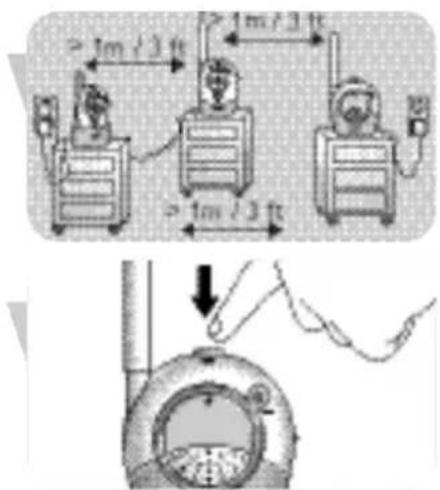

≥1m/3 ft4 Posicione a unidade do bebé a, pelo menos, 1 metro / 3 pés de distância do bebé.

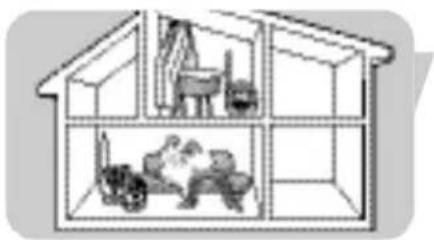

5 Posicione as unidades dos pais nos locais pretendidos dentro do raio de alcance de funcionamento da unidade do bebé, mas a, pelo menos, 1 metro / 3 pés de distância da unidade do bebé. Para mais informações sobre o raio de alcance de funcionamento, consulte ‘Características técnicas’.
Os sons emitidos pelo bebé serão ouvidos em ambas as unidades dos pais.
→ Pode começar a fazer uma monitorização permanente do seu bebé!
Funções

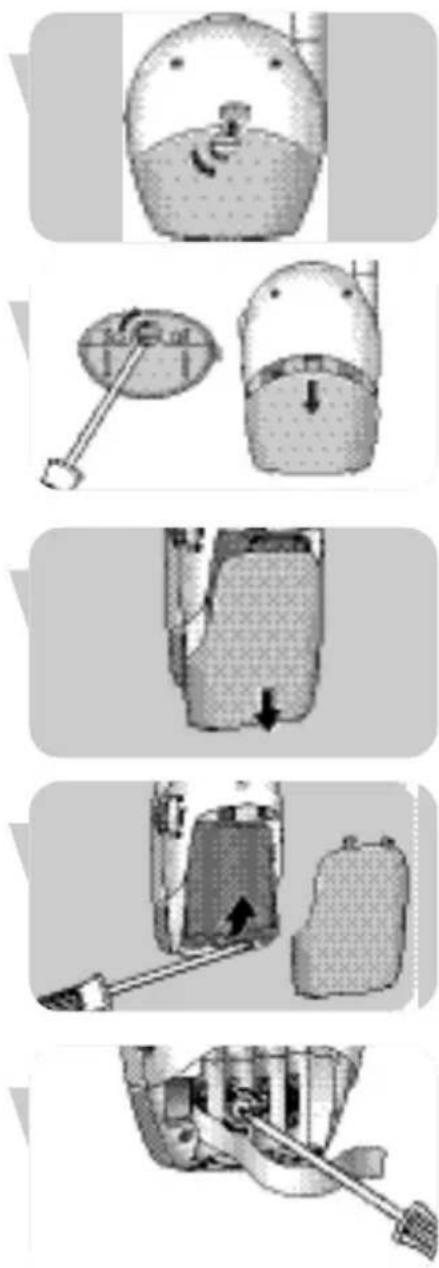

Evitar interferências (selecção de canais)
Certifique-se sempre de que os interruptores de seleção de canais CHANNEL (A-9, B-8, C-8) localizados no interior dos compartimentos das pilhas e da bateria de todas as unidades estão colocados na mesma posição!
Com os interruptores de seleção de canais CHANNEL (A-9, B-8, C-8) é possível seleccionar dezasseis posições de canal diferentes. Se ouvir alguma interferência de outros monitores de bebés, dispositivos de rádio, etc., seleccione um canal diferente.

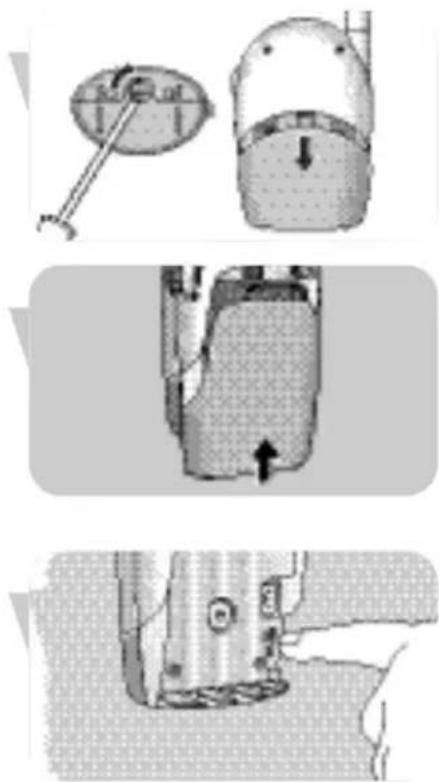

I Abra as tampas dos compartimentos das pilhas e da bateria (A-10, B-11, C-13) de todas as unidades.
- Unidade do bebé: utilize uma moeda.
- Unidade dos pais grande: utilize uma chave de fendas e faça deslizar a tampa (B-11) para baixo.
- Unidade dos pais pequena: faça deslizar a tampa (C-13) para baixo.
2 Levante a bateria recarregável da unidade dos pais pequena (C-14).
Se estiver a utilizar a unidade do bebé e a unidade dos pais grande com alimentação a pilhas, retire as pilhas de ambas as unidades.
3 Utilize uma chave de fendas pequena para rodar o círculo interno dos interruptores de seleção de canais (A-9, B-8, C-8) para a posição pretendida. Certifique-se de que todas as unidades estão definidas para o mesmo canal.
4 Volte a colocar as pilhas e a bateria nos respectivos lugares.
5 Feche as tampas dos compartimentos das pilhas e da bateria (A-10, B-11, C-13).
Regular a sensibilidade do microfone
Com o interruptor da sensibilidade do microfone (A-8) da unidade do bebé, pode regular o som proveniente da unidade do bebé para o nível pretendido: baixo, médio ou elevado.
Quando estiver definida para o nível máximo, a unidade do bebé monitoriza todos os sons. Só é possível alterar a sensibilidade do microfone se a ligação entre a unidade do bebé e as unidades dos pais estiver estabelecida (quando as luzes LINK (B-7, C-9) estiverem continuamente acesas a verde).
- Utilize o interruptor da sensibilidade do microfone (A-8) para regular a sensibilidade do microfone da unidade do bebé para o nível pretendido. É possível utilizar a própria voz como referência para o som.
A luz POWER (A-7) da unidade do bebé acende-se a amarelo quando é captado um som.
Monitorizar o bebé em silêncio
- Utilize o interruptor ON/OFF / os controlos VOLUME (B-9, C-10) das unidades dos pais para definir o volume para o nível mais baixo.
Não desligue completamente as unidades dos pais!
As luzes do nível do som (B-1, C-1) das unidades dos pais alertam visualmente para os sons do bebé. Quantos mais sons o bebé fizer, mais luzes verá.
Quando não for detectado qualquer som, todas as luzes do nível do som (B-1, C-1) ficarão apagadas.
Nota: Também é possível monitorizar o bebé em silêncio apenas com uma das unidades dos pais
- Prima a luz nocturna (A-2) da unidade do bebé para ligá-la e desligá-la.
É possível ligar o alarme LINK nas unidades dos pais. O alarme LINK soará quando a ligação entre as unidades tiver sido perdida.
I Abra os compartimentos das pilhas e da bateria (B-11, C-13) das unidades dos pais.
- Unidade dos pais grande: utilize uma chave de fendas e faça deslizar a tampa (B-11) para baixo.
- Unidade dos pais pequena: faça deslizar a tampa (C-13) para baixo.
2 Coloque os interruptores (B-7, C-12) localizados no interior do compartimento para a posição ON (P)
3 Feche as tampas dos compartimentos das pilhas e da bateria (B-11, C-13).
- Para desligar o alarme, coloque os interruptores (B-7, C-12) na posição OFF (F)
Colocar / retirar o clip para cinto (unidade dos pais pequena)
É possível transportar a unidade dos pais pequena dentro e próximo da casa, tendo liberdade de movimentos enquanto monitoriza o seu bebé.
Colocar o clip para cinto
- Introduza o pequeno eixo localizado na parte de trás do clip para cinto no orifício localizado na parte de trás da unidade dos pais. Rode o clip para cinto para a esquerda até encaixar na posição.
Retirar o clip para cinto
- Rode o clip para cinto para a direita (TURN▶) e retire-o.
Resolução de problemas
Problema Causa possível Solução
Não há som nas unidades Volume na posição off ou Rode os controlos VOLUME dos pais. demasiado baixo. (B-9, C-10) das unidades dos pais
para baixo.
Unidades fora do raio de alcance. Desloque as unidades dos pais para mais perto da unidade do bebé.
Não há ligação As unidades estão definidas para Coloque os interruptores de entre as unidades. diferentes canais. seleção de canais (A-9, B-8, C-8)
para a mesma posição nas três unidades.
As unidades dos pais estão fora do raio de alcance do sinal transmitido.
Desloque as unidades dos pais para mais perto da unidade do bebé.
A bateria da unidade dos pais pequena não recarrega.
O período de vida da bateria chegou ao fim.
Substitua a bateria (C-14).
Problema Causa possível Solução
Interferência ou má Telemóveis ou telefones Desloque o(s) telefone(s) para recepção. sem fios demasiado perto do longe do monitor do bebé. monitor do bebé.
Interferência de outros Mude todas as unidades para monitores de bebés na outro canal através do vizinhança. interruptor de seleção de canais (A-9, B-8, C-8).
Bateria fraca. Recarregue a bateria (C-14) da unidade dos pais pequena a tempo. Substitua as pilhas da unidade dos pais grande e/ou da unidade do bebé.
O sinal transmitido está fora do Desloque as unidades dos pais raio de alcance; por exemplo, para mais perto da unidade há demasiadas paredes e/ do bebé. ou tectos entre a unidade do bebé e as unidades dos pais.
As unidades dos pais estão localizadas demasiado perto de uma janela e apanham sinais interferentes de outros aparelhos. Desloque as unidades dos pais para longe da janela.
As luzes LINK (B-3, C-9) piscam a vermelho / o alarme LINK soa.
As unidades estão fora do raio de alcance.
Desloque as unidades para mais perto umas das outras.
Interferência de outros monitores de bebés.
Mude para um canal diferente (A-9, B-8, C-8).
Interferência de outras fontes de FM.
Retire outras fontes de FM.
| Pergunta | Resposta |
| Por que é que uma bateria recarregável nova não tem uma capacidade de funcionamento total após o primeiro carregamento? | São precisos cerca de 3 recarregamentos e descarregamentos completos para que as baterias de NiMH recarregáveis atinjam toda a sua capacidade disponível. |
| A carga da minha bateria recarregável dura muito pouco. Porquê? | Deixar a bateria recarregável continuamente ligada a uma unidade de carregamento pode diminuir o seu tempo de vida útil. Se o produto não for utilizado durante algum tempo, a bateria vai perdendo gradualmente a carga.Trata-se de uma situação normal; um carregamento curto restitui a sua capacidade total. |
| A luz de carregamento (C-6) da base de carregamento da unidade dos pais pequena (C-5) permanece acesa a vermelho, mesmo depois de um tempo de carregamento completo. Porquê? | A luz de carregamento (C-6) é sempre activada assim que a unidade dos pais for instalada.A luz escurece gradualmente quando a bateria está totalmente carregada, mas permanece acesa, indicando que a unidade dos pais está acesa. |
| Quando está instalada na base de carregamento, a unidade dos pais pequena não pode ser ligada de imediato. | Nesse momento, é provável que a bateria esteja completamente vazia.Após cerca de 30 minutos de carregamento será possível ligar a unidade dos pais, com esta instalada na unidade de carregamento. |
| As unidades dos pais reagem demasiado lentamente/tarde ao choro do bebé. | Defina a sensibilidade do microfone da unidade do bebé para um nível mais altoe/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés). |
| As unidades dos pais reagem demasiado depressa a outros sons ambiente. | Defina a sensibilidade do microfone da unidade do bebé para um nível mais baixo e/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés). |
| A ligação é perdida periodicamente, há interrupções de som, etc. | Provavelmente, estará a aproximar-se dos limites exteriores do raio de alcance prático. Procure uma localização diferente ou reduza ligeiramente a distância. De notar que demora aproximadamente 30 segundos para que cada ligação seja estabelecida. |
Alimentação eléctrica
- Bateria: de NiMH recarregável para a unidade dos pais pequena (incluída).
- Transformador de AC de 230 V AC, 50 Hz (três incluídos). Tensão de saída 9 V DC, 200mA.
Raio de alcance de funcionamento
- Até 250 metros / 750 pés ao ar livre. Dependendo da área circundante e de outros factores de distúrbio, este raio de alcance pode ficar limitado.
Materiais secos Espessura Perda de do material alcance
| Madeira, estuque, < 30cm / 12” 0-10%cartão gesso, vidro (semmetal ou fios, sem chumbo) |
| Tijolo, contraplacado < 30cm / 12” 5-35% |
| Betão reforçado < 30cm / 12” 30-100% |
| Grelhas, barras de metal < 1cm / 0,4” 90-100% |
| Folhas de metal, alumínio < 1cm / 0,4” 100% |
No caso de materiais molhados e húmidos, a redução pode atingir os 100%.
Temperatura de funcionamento
0^ C - 40^ C
Frequências de transmissão
Substituir a bateria (unidade dos pais pequena)
Se a bateria da unidade dos pais pequena precisar de ser carregada com uma frequência superior à habitual, substitua-a por uma bateria nova. Utilize apenas baterias NiMH recarregáveis.
I Abra a tampa do compartimento da bateria (C-13) da unidade dos pais pequena fazendo deslizar a tampa para baixo.
2 Desligue a bateria usada (C-14) da respectiva ficha e retire-a.
3 Ligue cuidadosamente a bateria nova à ficha e coloque-a cuidadosamente dentro do compartimento da bateria.
4 Feche a tampa do compartimento da bateria (C-13).
Informações relativas ao meio ambiente
Eliminação do seu antigo produto
O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.
Quando este símbolo, com um latão traçado, está afixado a um produto significa que o produto é abrangido pela Directiva Europeia 2002/96/EC
Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos.
Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correcta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.
- Limpe o monitor para bebés com um pano húmido
- Elimine as pilhas usadas de forma ambientalmente responsável
- Não misture pilhas novas com usadas nem misture pilhas de tipos diferentes.
- Se as pilhas forem deixadas dentro da unidade com esta ligada à tomada, verifique a existência de fugas de seis em seis meses.
Precisa de ajuda?
Ajuda online: www.philips.com
Para ajuda interactiva, transferências e perguntas mais frequentes
Linha de contacto:
Se tiver quaisquer perguntas acerca de SCD450, por favor contacte a nossa linha de apoio para obter ajuda! Encontrará o número no folheto de Garantia, separado.
Antes de telefonar, por favor, leia este manual com atenção. Conseguirá resolver a maior parte das dificuldades.
Ser-lhe-á pedido:
- Uma descrição do problema e quando ocorre
- O número do tipo indicado na etiqueta do aparelho
- A data de compra
A. Mováda μωρού
A-I Κουμπί ON/OFF
A-2 Φως νυκτός
