BRUKSANVISNING Babyviewer KS4245 TOPCOM

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

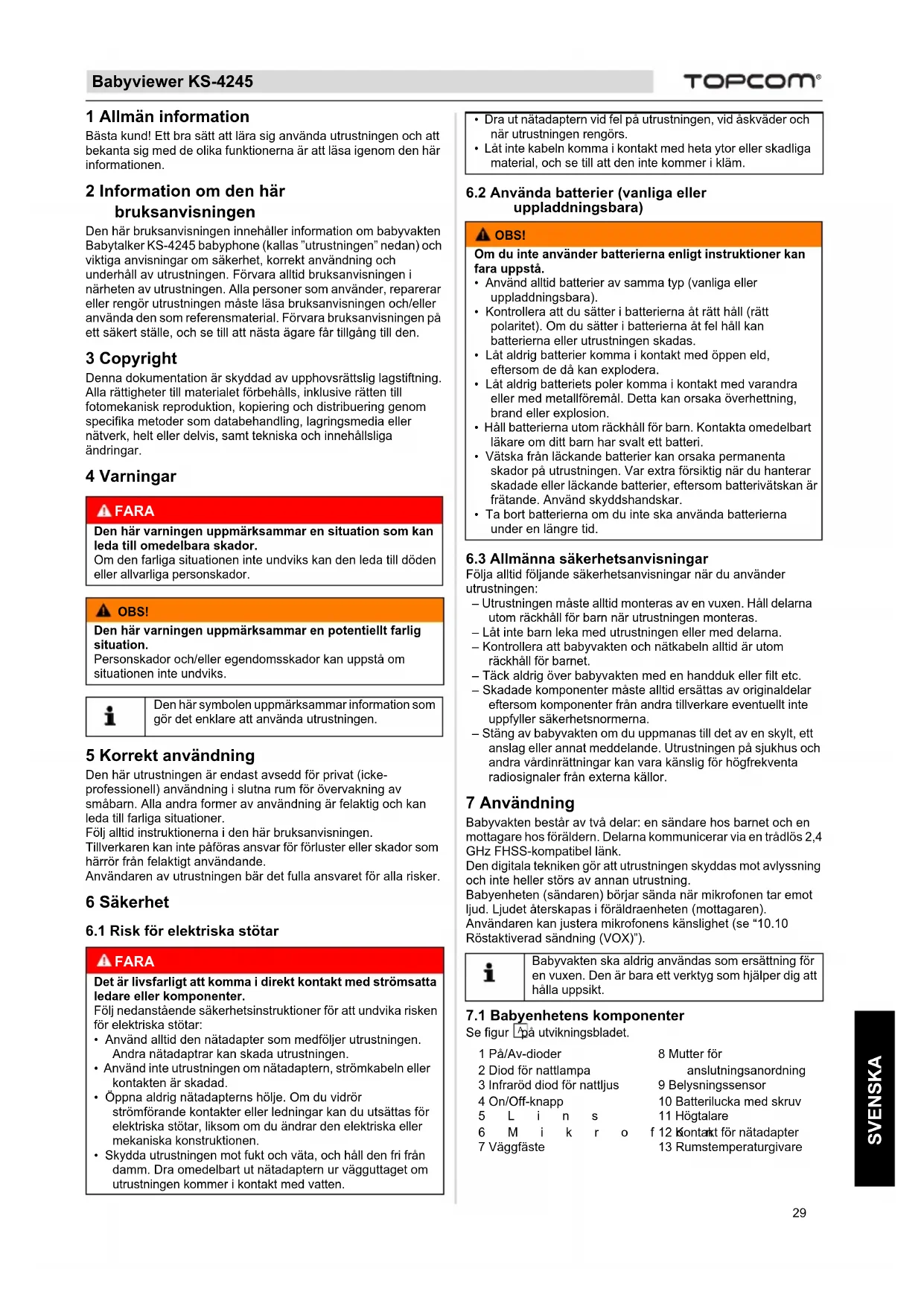

Bästa kund! Ett bra sätt att lära sig använda utrustningen och att bekanta sig med de olika funktionerna är att läsa igenom den här informationen.

2 Information om den här bruksanvisningen

Den här bruksanvisningen innehåller information om babyvakten Babytalker KS-4245 babyphone (kallas "utrustningen" nedan) och viktiga anvisningar om säkerhet, korrekt användning och underhåll av utrustningen. Förvara alltid bruksanvisningen i närheten av utrustningen. Alla personer som använder, reparerar eller rengör utrustningen måste läsa bruksanvisningen och/eller använda den som referensmaterial. Förvara bruksanvisningen på ett säkert ställe, och se till att nästa ägare får tillgång till den.

3 Copyright

Denna dokumentation är skyddad av upphovsrättslig lagstiftning. Alla rättigheter till materialet förbehålls, inklusive rätten till fotomekanisk reproduktion, kopiering och distribuering genom specifika metoder som databehandling, lagringsmedia eller nätverk, helt eller delvis, samt tekniska och innehållsliga ändringar.

4 Varningar

! FARA

Den här varningen uppmärksammar en situation som kan leda till omedelbara skador.

Om den farliga situationen inte undviks kan den leda till döden eller allvarliga personskador.

OBS!

Den här varningen uppmärksammar en potentiellt farlig situation.

Personskador och/eller egendomsskador kan uppstå om situationen inte undviks.

Den här symbolen uppmärksammar information som gör det enklare att använda utrustningen.

5 Korrekt användning

Den här utrustningen är endast avsedd för privat (icke-professionell) användning i slutna rum för övervakning av småbarn. Alla andra former av användning är felaktig och kan leda till farliga situationer.

Följ alltid instruktionerna i den här bruksanvisningen.

Tillverkaren kan inte påföras ansvar för förluster eller skador som härrör från felaktigt användande.

Användaren av utrustningen bär det fulla ansvaret för alla risker.

6 Säkerhet

6.1 Risk för elektriska stötar

! FARA

Det är livsfarligt att komma i direkt kontakt med strömsatta ledare eller komponenter.

Följ nedanstående säkerhetsinstruktioner för att undvika risken för elektriska stötar:

• Använd alltid den nätadapter som medföljer utrustningen. Andra nätadaptrar kan skada utrustningen.
• Använd inte utrustningen om nätadaptern, strömkabeln eller kontakten är skadad.
• Öppna aldrig nätadapterns hölje. Om du vidrör strömförande kontakter eller ledningar kan du utsättas för elektriska stötar, liksom om du ändrar den elektriska eller mekaniska konstruktionen.

• Skydda utrustningen mot fukt och väta, och håll den fri från damm. Dra omedelbart ut nätadaptern ur vägguttaget om utrustningen kommer i kontakt med vatten.

• Dra ut nätadaptern vid fel på utrustningen, vid åskväder och när utrustningen rengörs.

• Låt inte kabeln komma i kontakt med heta ytor eller skadliga material, och se till att den inte kommer i kläm.

6.2 Använda batterier (vanliga eller uppladdningsbara)

OBS!

Om du inte använder batterierna enligt instruktioner kan fara uppstå.

• Använd alltid batterier av samma typ (vanliga eller uppladdningsbara).
• Kontrollera att du sätter i batterierna åt rätt håll (rätt polaritet). Om du sätter i batterierna åt fel håll kan batterierna eller utrustningen skadas.
• Låt aldrig batterier komma i kontakt med öppen eld, eftersom de då kan explodera.
• Låt aldrig batteriets poler komma i kontakt med varandra eller med metallföremål. Detta kan orsaka överhettning, brand eller explosion.
• Häll batterierna utom räckhäll för barn. Kontakta omedelbart läkare om ditt barn har svalt ett batteri.
• Vätska från läckande batterier kan orsaka permanenta skador på utrustningen. Var extra försiktig när du hanterar skadade eller läckande batterier, eftersom batterivätskan är frätande. Använd skyddshandskar.

- Ta bort batterierna om du inte ska använda batterierna under en längre tid.

6.3 Allmänna säkerhetsanvisningar

Följa alltid följande säkerhetsanvisningar när du använder utrustningen:

– Utrustningen måste alltid monteras av en vuxen. Håll delarna utom räckhåll för barn när utrustningen monteras.
– Låt inte barn leka med utrustningen eller med delarna.
– Kontrollera att babyvakten och nätkabeln alltid är utom räckhåll för barnet.
– Täck aldrig över babyvakten med en handduk eller filt etc.
- Skadade komponenter måste alltid ersättas av originaldelar eftersom komponenter från andra tillverkare eventuellt inte uppfyller säkerhetsnormerna.
– Stäng av babyvakten om du uppmanas till det av en skylt, ett anslag eller annat meddelande. Utrustningen på sjukhus och andra värdinrättningar kan vara känslig för högfrekventa radiosignaler från externa källor.

7 Användning

Babyvakten består av två delar: en sändare hos barnet och en mottagare hos föräldern. Delarna kommunicerar via en trådlös 2,4 GHz FHSS-kompatibel länk.

Den digitala tekniken gör att utrustningen skyddas mot avlyssning och inte heller störs av annan utrustning.

Babyenheten (sändaren) börjar sända när mikrofonen tar emot ljud. Ljudet återskapas i föräldraenheten (mottagaren).

Användaren kan justera mikrofonens känslighet (se "10.10 Röstaktiverad sändning (VOX)").

Babyvakten ska aldrig användas som ersättning för en vuxen. Den är bara ett verktyg som hjälper dig att hålla uppsikt.

7.1 Babyenhetens komponenter

1 På/Av-dioder 8 Mutter för 2 Diod för nattlampa anslutningsanordning
3 Infraröd diod för nattljus 9 Belysningssensor
4 On/Off-knapp 10 Batterilucka med skruv 5 L i n s 11 Högtalare
6 M i k r o f 12 Kontakt för nätadapter
7 Väggfäste 13 Rumstemperaturgivare

7.2 Föräldraenhetens komponenter

16 Öka volymen/Nästa menyalternativ

17 Minska volymen/ Föregående menyalternativ

18 Spela upp

19 Vaggvisa

20 3,5" (8,8 cm) färgdisplay

21 VOX På/Av-dioder

22 På/Av-dioder

23 Menyknapp

24 PTT-knapp

25 Av/på-knapp

26 Bältesklämma

27 Högtalare

28 Kontakt för nätadapter

29 Batterilucka med skruv

7.3 Displaybeskrivning

Utom räckvidd

eller ingen

anslutning

Volymikon Ikon för

Ikon för LCD-

displayens

ljusstyrka

Melodi-ikon Ikon för nattlampa

temperaturenhet

8 Använda för första gången

8.1 Paketet innehåller

Utrustningen är standardutrustad med följande komponenter:

- 1 babyenhet

- 1 bruksanvisning

- 1 föräldraenhet

- 1 servicekort

- 2 nätadaptrar

- 1 laddningsbart Li-ion-batteri

8.2 Installera batterier i babyenheten

• Du kan använda babyenheten med fyra AAA-batterier (LR03, alkaliska batterier rekommenderas) eller den medföljande adaptern.
  • Det går inte att ladda batterier med babyenheten.
• Låt alltid batterierna sitta i enheten, även om du använder adaptern. Enheten byter då automatiskt till batteridrift vid ett strömavbrott

– Vrid skruven på batteriluckan 10 på enhetens baksida 90° moturs och ta bort batteriluckan.

Vrid inte skruven förbi markeringen "OPEN".

– Sätt i fyra alkaliska AAA-batterier (LR03) i batterifacket. Kontrollera att du sätter i batterierna åt rätt håll.

- Stäng batterifacket.

1×AAA 1×AAA 1×AAA VVV×L VVV×L VVV×L

Blanda aldrig använda batterier med nya batterier.

8.3 Ansluta

babyenheten till elnätet

Sätt i kontakten från adaptern i babyenhetens

nätströmsuttag 12ch sätt i

adaptern i ett vägguttag

(100\~240 V - 50/60 Hz).

• Se till att vägguttaget är lätt åtkomligt så att du snabbt kan dra ut adaptern om det skulle bli nödvändigt.
  • Använd endast den medföljande adaptern (6 V DC/800 mA).

8.4 Installera det laddningsbara batteripaketet i föräldraenheten

- Använd endast det medföljande Li-ion-batteriet i föräldraenheten.

– Vrid fästklämman 26påt.
– Vrid skruven på batteriluckan
29 på enhetens baksida 90° moturs och ta bort batteriluckan.

Vrid inte skruven förbi markeringen "OPEN".

• Sätt in Li-ion-batteriet i batterifacket. Säkerställ att batterikontakterna får kontakt med laddningskontakterna som visas på bilden.
• Stäng batterifacket försiktigt och rotera fästklämman nedåt.

8.5 Ansluta föräldraenheten till elnätet

- Sätt i kontakten från adaptern i babyenhetens nätströmsuttag 28h sätt i adaptern i ett vägguttag (100\~240 V - 50/60 Hz).

Det tar cirka 10 timmar att ladda batterierna helt.

9 Installera Babyviewer KS-4245

9.1 Fininställning

• Placera kameran på en lämplig plats, rikta kameralinsen mot observationsområdet.
• Justera vinkeln genom att rotera kameran.

OBS!

Placera inte kameran och kablarna inom räckhåll för babyn! Placera kameran på minst 1 meters avständ från babyn.

10 Användning

10.1 Stänga av och sätta på babyenheten och föräldraenheten

– Sätt på förädraenheten genom att trycka på Av/påknappen. Di29ayen aktive20s.
– Sätt på babyenheten genom att skjuta Av/påknappen up 4. Av/på-dioden aktiveas.

Föräldraenheten försöker hitta babyenheten. Om en bild från kameran visas har enheterna kontakt.

• Stäng av förädraenheten genom att trycka på Av/påknappen ⏻ 29 (tryck ned tills displayen slocknar).
  – Sätt på babyenheten genom att skjuta Av/på-knappen ④ uppåt.

10.2 Kontrollera anslutningen mellan föräldraenheten och babyenheten

Du bör alltid kontrollera den trådlösa anslutningen innan du använder babyvakten för första gången.

- Ställ förädraenheten i samma rum som babyenheten på minst två meters avständ.

– Sätt på båda enheterna. Föräldraenheten försöker hitta babyenheten.
– Displayen på föräldraenheten visar den inspelade bilden från babyenheten efter att anslutningen har upprättats (monitorläge).
– Det ljud som registreras av mikrofonen å 6 rskapas av förädraenheten.
– Volymen på det återgivna ljudet visas med ett antal lysdioder 4ögst upp på förädraenheten.
högre volymen är, desto fler lysdioder tänds.
– Om ingen anslutning upprättas visas ikonen Utom räckvidd och apparaten piper.

10.3 Indikation Utom räckvidd

På en öppen plats kan babyenheten som mest placeras 300 meter ifrån föräldraenheten. Räckvidden kan påverkas av hinder mellan sändare och mottagare, till exempel väggar av puts eller tegel. Dessutom påverkar förstärkta betonggolv räckvidden betydligt. I ett bostadshus är den normala räckvidden upp till 50 meter och två våningar.

– Om anslutning störs visas ikonen Utom räckvidd och apparaten piper.
- Minska avståndet mellan föräldraenheten och babyenheten tills enheterna får kontakt.

10.4 Ställa in volymen på föräldraenheten

Det finns 5 volymnivåer.

– Tryck på för a16öka volymen.

– Tryck på för afminska volymen.

10.5 Ställa in ljusstyrkan på föräldraenhetens display

När displayen är på.

– Tryck en gång på menyknappen . Iko23n för ljusstyrka visas.

– Tryck på knappen Upp eller16ed för att välja önskad ljusstyrka (5 steg).

– Tryck på menyknappen för az bekräfta.

– Efter 10 sekunder går förädraenheten över i monitorläge.

10.6 Temperaturvisning

När displayen är på visas temperaturen i babyns rum i det nedre högra hörnet.

Så här ställer du in temperaturenheten:

– Tryck två gånger på menyknappen . ➕ 23 Temperaturikonen visas.

– Tryck på knappen upp eller 16ed för att välja7 °C (Celsius), °F (Fahrenheit) eller "OFF", för att stänga av temperaturindikationen.

– Tryck på menyknappen för az bekräfta.

– Efter 10 sekunder går förädraenheten över i monitorläge.

10.7 Prata med babyn

Du kan använda föräldraenheten när du vill prata med ditt barn.

i	Låt barnet vänja sig vid pratfunktionen innan du använder den på riktigt.

– Tryck på knappen Prata på f24ädraenheten och håll den intryckt.
– Håll föräldraenheten vertikalt med mikrofonen ungefär 10 cm från munnen och tala rakt in i mikrofonen.
– Släpp upp knappen när 24har pratat klart.

10.8 Spela en vaggvisa

Det finns fem förprogrammerade vaggvisor i babyenheten.

• Om du vill spela upp den valda vaggvisan eller stoppa uppspelningen trycker du på knappen 19å18 babyenheten.
  – Om du vill välja en annan vaggvisa trycker du på vaggviseknappen tills19en vaggvisa du vill ha visas. Vaggviseikonen visar den valda vaggvisan (1 till 5). Om inget nummer visas intill vaggviseikonen spelas visorna i tur och ordning.

När vaggvisan börjar spelas upp har du 10 sekunder på dig att ställa in voymen på vaggvisan.

– Tryck på volym upp-knappen för a16öka volymnivån eller volym ned-knappen för 17 minska den.

- 10 sekunder efter att vaggvisan har startats eller valts återgår föräldraenheten till monitorläge. Uppknappen och 16 edknappen kan sedan bara användas för att ställa in volymen på föräldraenheten.

- Om du vill ställa in volymen på vaggvisan i monitorläge måste du först stänga av och på vaggvisan med knappen 18 du kan ställa in volymen.

10.9 Tända och släcka nattlampan

– Tryck på menyknappen 3gåsger. Nattlampsikonen visas.

– Tryck på upp- ellen6edknappen för att sätta7 nattlampan på "ON" (nattlampan 2 är på) eller "OFF".

– Tryck på menyknappen för 23 bekräfta.

– Efter 10 sekunder går föräldraenheten över i monitorläge.

10.10 Röstaktiverad sändning (VOX)

Under natten och för att spara energi kan Babyviewer KS-4245 ställas in i VOX-läge.

I VOX-läge aktiveras displayen så snart som mikrofonen på babyenheten registrerar ljud.

Du kan ställa in hur känslig babyvaktens mikrofon (VOX) ska vara. Om känsligheten är för hög kan babyenheten registrera svaga ljud från omgivningen.

- Tryck på knappen 4 gå23er. "VOX" visas.

– Tryck upprepade gånger på eller 16ills rätt 17 VOX-känslighet visas.

Känsligheten visas med en svart stapel på displayen: - hög känslighet - låg känslighet

- Välj ""OFF" för att stänga av VOX-läge.

– Tryck på menyknappen för a23 bekräfta.

– Efter 10 sekunder går föräldraenheten över i monitorläge. Displayen stängs av tills ljud registreras av babyenheten. I VOX-läge tänds VOX-dioden 21

10.11 Nattljus

Kameran har 4 stycken lysdioder med hög ljusstyrka för att få klara bilder i mörker. När den inbyggda ljussensorn 9ppfattar den omgivande ljusnivån som låg kommer lysdioderna automatiskt att aktiveras.

Bilden blir automatiskt svartvit när nattljusläget används.

11 Rengöring och underhåll

I det här avsnittet finns viktiga instruktioner om hur du rengör och underhåller utrustningen.

Om du följer instruktionerna minskar du risken för problem med utrustningen och för skador som beror på bristande underhåll.

11.1 Säkerhetsföreskrifter

! FARA

Livsfara på grund av elektriska stötar!

- Innan du rengör utrustningen måste du stänga av den och dra ut nätsladden ur vägguttaget.

OBS!

Risk för läckande batterivätska

Vätska från läckande batterier (engångsbatterier eller uppladdningsbara batterier) kan orsaka personskador (hudirritation) eller skador på utrustningen. Använd skyddshandskar.

OBS!

- Använd inte rengöringsmedel eller lösningsmedel. De kan skada höljet eller läcka in i utrustningen och orsaka permanenta skador.

11.2 Rengöring

– Rengör utrustningen med en mjuk och något fuktad trasa.
– Rengör kontakter och anslutningar med en torr borste.
– Rengör batterikontakter och batterifacket med en torr trasa som inte luddar.
- Stäng av enheten om den blir våt och ta genast ut batterierna.

Torka ur batterifacket med en mjuk trasa för att minimera risken för vattenskador.

Lämna batterifacket öppet tills det har torkat helt.

Använd inte utrustningen förrän den har torkat helt.

11.3 Underhåll

– Kontrollera batterierna (vanliga och uppladdningsbara) i utrustningen med jämna mellanrum och ersätt vid behov.
- Kontrollera om kontakter och kablar är skadade.

OBS!

- Om du misstänker att utrustningen är skadad på något sätt bör du låta en fackman undersöka den innan du använder den igen.

12 Felsökning

I det här avsnittet finns viktiga instruktioner för att hitta och åtgärda problem.

Om du följer instruktionerna minskar du risken för fara och skador.

12.1 Säkerhetsföreskrifter

! FARA

Livsfara på grund av elektriska stötar!

- Dra alltid ut nätkontakten innan du försöker åtgärda ett problem.

OBS!

Risk för skador på grund av felaktiga reparationer

Felaktigt utförda reparationer kan utsätta användaren för allvarliga faror och kan skada utrustningen.

• Försök aldrig att modifiera eller reparera utrustningen.
• Låt alltid en behörig fackman eller ett servicecenter utföra reparationer av utrustningen eller kablarna.
• Om du misstänker att utrustningen har skadats (om den till exempel har ramlat i golvet) bör du låta en fackman undersöka utrustningen innan du använder den igen.

12.2 Vanliga problem och lösningar

Du kan använda följande tabell när du försöker hitta och lösa enklare problem.

Problem Möjlig orsak Lösning
Det uppladdningsbara batteriet i föräldraenheten laddas inte	Laddningsstationens kontakt sitter inte i	Anslut kontakten
	Smutsiga kontakter. Rengör batteriets poler och laddningsstationens kontakter med en mjuk trasa.
	Det uppladdningsbara batteriet är skadat	Byt ut batteriet.
Det går inte att sätta på föräldraenheten (displayen visar ingenting)	Det laddningsbara batteriet är inte laddat.	Ladda batteriet.
	Utrustningen är skadad.	Kontakta kundtjänst.

Problem Möjlig orsak Lösning
Ikonen "utom räckkvidd" visas på föräldraenhetens display	Babyenheten är inte på.	Sätt på babyenheten
	Föräldraenheten och babyenheten står för långt från varandra.	Minska avståndet mellan föräldraenheten och babyenheten.
	Föräldraenheten har inte registrerats med babyenheten.	Registrera föräldraenheten med babyenheten (se “12.3 Registrera föräldraenheten med babyenheten”
Det låter ingenting ur föräldraenheten	Volyminställningen på föräldraenheten kan vara för lågt ställd.	Öka volymen på föräldraenheten.
	Mikrofonens känslighet på babyenheten kan vara för låg.	Kontrollera känsligheten och volyminställningen på föräldraenheten, och öka den om det behövs.
Dålig räckvidd och störningar under sändning.	Utrustningens räckvidd beror på omgivningen. Stål och betongväggar kan påverka signalerna.	Försök att undvika hinder, om det är möjligt.
Utrustningen avger en högfrekvent ton.	Föräldraenheten och babyenheten står för nära varandra.	Öka avståndet till minst 2 meter

12.3 Registrera föräldraenheten med babyenheten

• Stäng av babyenheten.
  – Täck ljussensorn med en mörk filt och sätt på babyenheten. Strömdioden på babyenheten blinkar i ungefär 15 sekunder.
• Med förädraenheten påslagen trycker du på spela uppknappen und 18 några sekunder.
• En ikon visas på displayen.
  – Tryck på menyknappen för az bekräfta valet.
• "C1 ...." Visas först sedan "C1 .... OK". När en anslutning upprättas visas bilden som uppfattas av linsen på displayen.

i	Om "C1 .... X" visas (registreringen misslyckades) kan det bli nödvändigt att ta bort batterierna från babyenheten under några sekunder innan du försöker igen.

13 Förvaring och

hanteringsinstruktioner

i	Vi rekommenderar att du behåller kartongen och förpackningsmaterialet så att du kan använda dem när utrustningen ska transporteras.

13.1 Förvaring

Ta ut batterierna (vanliga eller uppladdningsbara) från föräldraenheten och babyenheten. Förvara utrustningen på en torr plats.

13.2 Återvinning av förpackningsmaterial

Förpackningsmaterialet är miljövänliga material som kan återvinnas i din lokala återvinningscentral.

13.3 Återvinning (miljöskydd)

Utrustningen ska återvinnas enligt EU-direktiv WEEE 2002/96/EC (Waste Electrical and Electronic Equipment) om återvinning av elektriska och elektroniska komponenter. Kontakta din lokala återvinningscentral för mer information.

Lämna batterierna (vanliga eller uppladdningsbara) till en miljöstation eller i enlighet med lokala föreskrifter.

14 Tekniska specifikationer

Frekvens 2,4GHz
Räckvidd Utomhus: upp till	300 m (öppet synfält)Inomhus: upp till 50 m
Driftstemperatur 0 °C till 40 °C20% till 75% relativ luftfuktighet
Föräldraenhet
Display 3,5" (8,8 cm) TFT LCD
Laddningsbara batterier Batteripaket som ingår:- SKL BL-50C-Li-ion- 3 , 7 V 1 1 0 0 m
Nätadapter Tillverkare: G. CreditModell: 5E-AD060080-EIn: 100~240 V AC, 50/60 Hz, 0,2 A MaxUt: 6 V DC / 800 mA
Mått cirka 137 × 84 × 60 mm
Vikt 125 g (utan laddningsbara batterier)
Babyenhet
Bildsensor Color CMOS
Lins f 4,4mm, F 3,0
Nattljus	4 infraröda lysdioder
Batterier	4 alkaliska battericeller (LR03/ AA) (ingår ej)
Nätadapter Tillverkare: G. CreditModell: 5E-AD060080-EIn: 100~240 V AC, 50/60 Hz, 0,2 A MaxUt: 6 V DC / 800 mA
Mått cirka 86 × 100 × 125 mm
Vikt 132 g (utan batterier)

15 Försäkran om överensstämmelse

Tristar försäkrar härmed att produkten uppfyller alla grundläggande krav samt andra relevanta bestämmelser i direktiv 1999/5/EC.

Denna försäkran om överensstämmelse finns på

www.tristare.eu

16 Tristar-garanti

16.1 Garantiperiod

Garantiperioden på Tristar produkter omfattar 24 månader. Garantin börjar gälla på inköpsdagen. Standardbatterier och uppladdningsbara batterier (typ AA/AAA) omfattas inte av garantin.

Förbrukningsvaror eller defekter som har obetydlig inverkan på utrustningens funktion eller värde omfattas inte av garantin.

Garantianspråket måste styrkas genom uppvisande av inköpskvitto i original eller kopia, där inköpsdatumet och enhet/modell anges.

16.2 Policy för LCD-defekter

Trots högsta möjliga standard kan den komplicerade tillverkningen av LCD-skärmar (flytande kristall) ändå ge upphov till smärre visuella defekter. Vi ger dock garantiservice för Babyviewer LCD-skärmen om den har något av följande:

– Tre ljusa punkter, fem mörka punkter eller sammanlagt åtta ljusa och/eller mörka punkter

– Två intilliggande ljusa eller mörka punkter.

– Tre ljusa och/eller mörka punkter inom ett område på 15 mm i diameter.

Detta är de standardgarantier som TFT LCD-tillverkare erbjuder för LCD-skärmar. Därför kommer, enligt eget gottfinnande, produkten att repareras eller bytas ut.

Observera: En ljus punkt är en vit punkt eller en subpixel som alltid är tänd. En mörk punkt är en svart punkt eller en subpixel som alltid är släckt.

A h

1 Generelt

10.8 Spille av en vuggesang

I VOX-modus aktiveres skjermen när mikrofonen i babyenheten fanger opp en lyd.
