KÄYTTÖOHJE Babyviewer KS4245 TOPCOM

SF Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

Hyvä asiakas, pyydämme, että luet nämä tiedot oppiaksesi nopeasti tuntemaan tämän laitteen ja käyttämään sen toimintoja.

2 Tietoja tästä käyttöohjeesta

Tämä käyttöohje sisältää tietoja Babyviewer KS-4245 - itkuhälyttimestä (josta jatkossa käytetään nimitystä 'laite') sekä tärkeitä ohjeita sen käyttöönotosta, turvallisuudesta, asianmukaisesta käytöstä ja kunnossapidosta. Pidä käyttöohje aina saatavilla laitteen läheisyydessä. Jokaisen laitteen käytöstä, korjauksesta tai puhdistuksesta vastaavan on luettava käyttöohje ja/tai katsottava siitä neuvoja. Säilytä tämä käyttöohje varmassa paikassa ja luovuta se laitteen seuraavalle omistajalle.

3 Tekijänoikeus

Tämä asiakirja on suojattu tekijänoikeuslakien nojalla. Kaikki oikeudet pidätetään, mukaan lukien oikeudet täydelliseen tai osittaiseen fotomekaaniseen jäljentämiseen erityisin keinoin, joita ovat tietojenkäsittely, tietojen tallennusvälineet tai dataverkostot, sekä oikeudet teknisiin muutoksiin ja sisällön muutoksiin.

4 Varoitukset

! VAARA

Tämä varoitus viittaa välittömään vaaratilanteeseen. Ellei vaaratilannetta voida välttää, seurauksena voi olla kuolema tai vaikeita loukkaantumisia.

VARO

Tämä varoitus viittaa mahdolliseen vaaratilanteeseen. Ellei vaaratilannetta voida välttää, seurauksena voi olla loukkaantumisia ja/tai esinevahinkoja.

Tällä symbolilla on merkitty tiedot, jotka helpottavat laitteen käyttöä.

5 Asianmukainen käyttö

Tämä laite on tarkoitettu ainoastaan yksityiseen (ei- ammattimaiseen) käyttöön suljetuissa tiloissa vauvojen tarkkailemiseksi. Kaikki muunlainen käyttö on epäasianmukaista ja voi aiheuttaa vaaratilanteita. Noudata aina tämän käyttöohjeen sisältämiä ohjeita. Emme ota minkäänlaista vastuuta tappioista tai vahingoista, joita aiheutuu epäasianmukaisesta käytöstä. Laitteen käyttäjä vastaa yksin kaikista riskeistä.

6 Turvallisuus

6.1 Sähköiskun riski

! VAARA

Voi olla hengenvaarallista koskettaa johtimia tai osia, joissa esiintyy sähköistä jännitettä.

Noudata seuraavia turvallisuusohjeita välttääksesi sähköiskun riskin:

• Käytä laitteen vaurioitumisriskin välttämiseksi ainoastaan laitteen mukana toimitettua vaihtovirtaverkkomuuntajaa.
• Älä käytä laitetta, jos vaihtovirtaverkkomuuntaja, virtajohto tai pistoke on vioittunut.
• Älä koskaan avaa vaihtovirtaverkkomuuntajan koteloa. On olemassa sähköiskun riski, jos kosketat koskettimia tai liitäntöjä, joissa on sähköistä jännitettä, tai muutat laitteen sähköistä tai mekaanista rakennetta.
• Suojaa laite kosteudelta ja kosteuden sisäänpääsyltä ja pidä se pölyttömänä. Irrota vaihtovirtaverkkomuuntaja pistorasiasta heti, jos se joutuu kosketuksiin kosteuden kanssa.

• Irrota vaihtovirtaverkkomuuntaja pistorasiasta virheellisen toiminnan vuoksi sekä ukkosen ja laitteen puhdistuksen ajaksi.

• Suojaa kaapeli kosketukselta kuumiin pintoihin tai muihin vaaranlähteisiin, äläkä anna sen jäädä puristuksiin.

6.2 Paristojen käyttö (tavallisten tai ladattavien)

VARO

Paristojen käyttö ohjeiden vastaisesti voi olla vaarallista.

• Käytä aina samantyyppisiä paristoja (tavallisia tai ladattavia).
• Varmista, että paristot on asennettu oikein päin. Paristojen ja laitteiden vaurioituminen voi olla seurausta paristojen asentamisesta väärin päin.
• Räjähdysvaaran vuoksi paristoja ei saa koskaan heittää tuleen.
• Älä koskaan anna paristojen napojen joutua kosketuksiin toistensa tai metalliesineiden kanssa tahallaan tai vahingossa. Tämä voi johtaa ylikuumenemiseen, tulipaloon tai räjähdykseen.
• Säilytä paristot lasten ulottumattomissa. Ota heti yhteyttä lääkäriin, jos joku nielaisee pariston.
• Vuotavista paristoista tuleva neste voi vaurioittaa laitetta pysyvästi. Ole erityisen varovainen käsitellessäsi vaurioituneita tai vuotavia paristoja, koska tällöin on olemassa korroosioriski. Käytä suojakäsineitä.
• Poista paristot, jos laite on pitkään käyttämättömänä.

6.3 Yleisiä sääntöjä turvalliseen käyttöön

Laitteen turvallisen käytön varmistamiseksi on aina noudatettava seuraavia turvallisuusohjeita:

– Aikuisen on aina koottava laite. Pidä pienet osat poissa lasten ulottuvilta laitetta kootessasi.
- Älä anna lasten leikkiä laitteella tai sen osilla.
– Varmista, että itkuhälytin ja virtajohto ovat aina poissa lapsen ulottuvilta.
– Älä koskaan peitä itkuhälytintä pyyhkeellä, peitteellä tms.
– Vialliset osat aina vaihdettava alkuperäisiin varaosiin, koska muut osat eivät välttämättä täytä turvallisuusvaatimuksia.
- Sammuta itkuhälytin aina, kun siihen kehotetaan kyltilä, julisteella tai muulla viestillä. Sairaaloissa ja muissa terveydenhuoltolaitoksissa käytettävät laitteet voivat olla herkkiä ulkoisista lähteistä tuleville suuritaajuuksisille signaaleille.

7 Käyttö

Itkuhälytin koostuu kahdesta erillisestä laitteesta: toinen on vanhemmille ja toinen lapselle. Ne ovat yhteydessä toisiinsa 2,4 GHz:n FHSS-standardin mukaisella langattomalla yhteydellä. Digitaalisen teknologian ansiosta tämä laite on suojattu salakuuntelulta ja muiden laitteiden aiheuttamilta häiriöiltä. Vauvan laite alkaa lähettää signaalia heti, kun mikrofoni havaitsee ääntä. Vanhempien laite toistaa äänen. Katsoja voi säätää mikrofonin herkkyyttä (katso "10.10 Ääniohjattu lähetys (VOX)").

Itkuhälytin ei voi koskaan korvata aikuisen asianmukaista valvontaa; se on ainoastaan apuväline.

7.1 Vauvan laitteen osat

Katso aukitaitettavan sivun kuva

1 Virran merkkivalo
2 L E D - y
3 Infrapuna-LED
yönäkyvyyteen
4 Virtakatkaisin
5 Linssi
6 M i k r o
7 Seinäkiinnityssyvennys
8 Sänkykiinnitysmutteri
9 &aloanturia I o
10 Paristolokeron kansi ruuveineen
11 Kaiutin
12 Vaihtovirtaverkkomuuntaja
f a liitim i
13 Huoneen lämpötila- anturi

7.2 Vanhempien laitteen osat

Katso aukitaitettavan sivun kuva B

14 Äänenvoimakkuuden LED-valo

20 3,5" (8,8 cm) värinäyttö

21 VOX-merkkivalo

15 Mikrofoni

22 Virran merkkivalo

16 Lisää äänenvoimakkuutta / Seuraava valikkokohta

23 Valikkopainike

17 Vähennä äänenvoimakkuutta / Edellinen valikkokohta

24 Puhenäppäin

25 Virtakatkaisin

18 Toistonäppäin

26 Vyökiinnike

27 Kaiutin

28 Vaihtovirtaverkkomuuntajan liitin

19 Kehtolaulunäppäin

29 Paristolokeron kansi ruuveineen

7.3 Näyttökuvaus

Alueen ulkopuolella tai ei yhteyttä

LCD-näytön

Äänenvoimakkuuden kuvake

valoisuuden kuvake

Melodian kuvake Yövalokuvake

Lämpötilayksikön kuvake

8 Käyttöönotto

8.1 Pakkauksen sisältö

Laitteen vakiovarustukseen kuuluvat seuraavat osat:

- 1 vauvan laite

- 1 käyttöohje

- 1 vanhempien laite

- 1 huoltokortti

- 2 vaihtovirtaverkkomuuntajaa

- 1 ladattava

litiumioniakkupakkaus

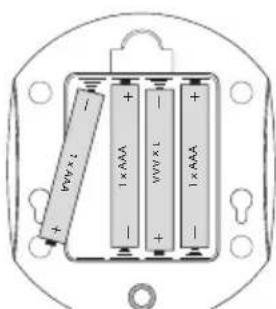

8.2 Paristojen asentaminen vauvan laitteeseen

• Voit käyttää vauvan laitetta neljällä AAA-kennolla (LR03; suosittelemme alkalikennoja) tai mukana tulleella vaihtovirtaverkkomuuntajalla.
  • Vauvan laitteessa ei voi ladata paristoja.
• Suosittelemme paristojen jättämistä aina laitteeseen, vaikka käyttäisit vaihtovirtaverkkomuuntajaa. Laite siirtyy sähkökatkoksen sattuessa automaattisesti käyttämään paristojen virtaa.

– Käännä ruuvia paristolokeron kannessa 10auvan laitteen takana 90° vastapäivään ja irrota paristolokeron kansi.

Älä käännä ruuvia "OPEN"-asennon ohi.

– Aseta neljä AAA- alkalikennoa (LR03) paristolokeroon. Varmista, että paristojen navat tulevat oikein päin.
– Sulje paristolokero.

VW × 2 1 × AAA VW × L 1 × AAA

Älä koskaan sekoita keskenään käytettyjä ja uusia paristoja.

8.3 Vauvan laitteen kytkeminen vaihtovirtaverkkoon

Aseta vaihtovirtaverkkomuuntaan pieni pistoke vauvan laitteen verkkovirtaliitäntään 12 ja kytke vaihtovirtaverkokuuntaan verkkovirtaliitäntään (100\~240 V - 50/60 Hz).

• Verkkovirtaliittimen on oltava hyvin käden ulottuvilla, niin että voit nopeasti irrottaa virtajohdon hätätilanteessa.
• Käytä ainoastaan laitteen mukana tullutta vaihtovirtaverkkomuuntajaa (6 V DC / 800 mA).

8.4 Ladattavan akkuyksikön asentaminen vanhempien laitteeseen

Katso aukitaitettavan sivun kuva | B

VARO

- Käytä ainoastaan vanhempien laitteen mukana tullutta litiumioniakkuyksikköä.

- Kierrä vyökiinnikettä ylöspäin.

– Käännä ruuvia paristolokeron kannessa 29 vanhempien laitteen takana 90° vastapäivään ja irrota paristolokeron kansi.

Älä käännä ruuvia "OPEN"-asennon ohi.

• Aseta litiumioniakkuyksikkö paristolokeroon. Varmista, etteivät akun koskettimet osu latauskoskettimiin kuten kuvassa.
  – Sulje paristolokero huolellisesti ja käännä vyökiinnike takaisin alas.

8.5 Vanhempien laitteen kytkeminen vaihtovirtaverkkoon

– Aseta vaihtovirtaverkkomuuntajan pieni pistoke verkkovirtaliittimeen 28 ja kytke vaihtovirtaverkkomuuntaja verkkovirtaliittimeen (100\~240 V - 50/60 Hz).

Paristojen lataaminen täyteen kestää noin 10 tuntia.

9 Babyviewer KS-4245:n asentaminen

9.1 Hienosäätö

• Aseta kamera sopivaan kohtaan, suuntaa kameran linssi kohti tarkkailtavaa aluetta.
• Säädä kulmaa kääntämällä kameraa.

VARO

Älä jätä kameraa ja johtoja lapsen ulottuville! Asenna kamera ainakin 1 metrin päähän vauvasta.

10 Käyttö

10.1 Vauvan laitteen ja vanhempien laitteen kytkeminen päälle ja pois

– Paina virtakatkaisinta kytk29ksesi vanhempien laitteen päälle. Näyttö 20n päällä.
– Käännä virtakatkaisin ylös4ytkeäksesi vauvan laitteen päälle. Virran merkkivalo syttyy.

i

Vanhempien laite yrittää muodostaa yhteyden vauvan laitteeseen. Jos näytölle tulee kameralta siepattu kuva, yhteys on muodostettu.

• Paina virtakatkaisinta29 kytkeäksesi var laitteen pois päältä (paina ja pidä pohjassa, kunnes näyttö tyhjenee).
  – Käännä virtakatkaisin alaitteen pois päältä. alas4 ytkeäksesi vauvan

10.2 Vanhempien laitteen ja vauvan laitteen välisen yhteyden tarkistaminen

Tarkista aina langaton yhteys käyttäessäsi itkuhälytintä ensimmäistä kertaa.

– Sijoita vanhempien laite samaan huoneeseen vauvan laitteen kanssa, enintään kahden metrin päähän toisistaan.
- Kytke molemmat laitteet päälle. Vanhempien laite yrittää muodostaa yhteyden vauvan laitteeseen.
- Vanhempien laitteen näytölle tulee vauvan laitteen ottama kuva, kun yhteys on muodostettu (näyttötila).
- Vanhempien laite toistaa mikrofonin h6vaitsemat äänet.
– Toistettavan äänen voimakkuuden näyttävät äänenvoimakkuuden LED-valot 14anhempien laitteen yläosassa. Mitä suurempi äänenvoimakkuus, sitä useampia valoja palaa.
– Jos yhteyttä ei ole muodostettu, näytölle tulee poissa alueelta -kuvake ja kuuluu äänimerkki.

10.3 Poissa alueelta -ilmaisin

Vanhempien laitteen ja vauvan laitteen suurin mahdollinen välimatka on 300 metriä avoimessa maastossa. Toimintasädettä pienentävät erilaiset tekijät, kuten tiilet ja betoniseinät. Lisäksi vahvistetuilla betonilattioilla on valtava vaikutus toimintasäteeseen.

Asuintiloissa normaali toimintasäde on enintään 50 metriä ja 2 kerrosta.

• Jos yhteys katkeaa, näytölle tulee poissa alueelta -kuvake ja kuuluu äänimerkki.
• Pienennä vanhempien ja vauvan laitteiden etäisyyttä, kunnes uusi yhteys muodostuu.

10.4 Vanhempien laitteen toiston

äänenvoimakkuuden säätäminen

Äänenvoimakkuustasoja on 5.

– Lisää äänenvoimakkuutta painamalla -näpn6ntä.
- Pienennä äänenvoimakkuutta painamalla -näpn17ntä.

10.5 Vanhempien laitteen näytön valoisuuden säätäminen

Kun näyttö on päällä.

– Paina -valiko3 näppäintä kerran. Näytölle tulee valoisuuden kuvake.
– Paina ylös - tai als-painiketta valitaksesi 17 haluamasi valoisuuden (5 astetta).
– Vahvista painamalla valikkonäppäintä . 23 – 10 sekunnin kuluttua vanhempien laite siirtyy takaisin näyttötilaan.

10.6 Lämpötilan näyttö

Kun näyttö on päällä, vauvan huoneen lämpötila näkyy oikeassa alakulmassa.

Lämpötilan yksikön määrittäminen:

– Paina -vallkõnäppäintä kahdesti. Näytölle tulee lämpötilan kuvake.

– Paina ylös- tai a16-painiketta valitaksesi17 yksiköksi °C (Celsius) tai °F (Fahrenheit) tai "OFF", jolloin lämpötilanäyttö on pois päältä.
– Vahvista painamalla valikkonäppäintä .
- 10 sekunnin kuluttua vanhempien laite siirtyy takaisin näyttötilaan.

10.7 Vauvalle puhuminen

Voit käyttää vanhempien laitetta lapsesi kanssa puhumiseen.

Anna lapsesi tottua puhetoimintoon, ennen kuin käytät sitä käytännössä.

en Paina vanhempien laitteen puhepainiketta jatp24 sitä pohjassa.

– Pidä vanhempien laitetta pystysuorassa, mikrofoni noin 10 cm:n päässä suustasi, ja puhu mikrofoniin.
– Päästä ,pkun24 et lopettanut puhumisen.

10.8 Kehtolaulun soittaminen

Vauvan laitteella voi soittaa viittä valmiiksi ohjelmoitua kehtolaulua.

– Jos haluat soittaa valittuna olevan kehtolaulun tai lopettaa toiston, paina vauvan laitteen toistopainiketta 🏠 18
– Jos haluat valita eri kehtolaulun, paina useita kertoja kehtolaulupainiketta, kun9es näytöllä näkyy haluamasi kehtolaulu. Kehtolaulukuvakkeessa näkyy valittu kehtolaulu (1 - 5). Jos kehtolaulukuvakkeen vieressä ei näy numeroa, soitetaan kaikki laulut peräkkäin.

Kun kehtolaulu alkaa soida, sinulla on 10 sekuntia aikaa säätää sen äänenvoimakkuutta.

– Paina ylös-painiketta lisät6 sesi äänenvoimakkuutta tai alas-painiketta viel7 ntääksesi äänenvoimakkuutta.

i

• 10 sekunnin kuluttua kehtolaulun alkamisesta tai valinnasta vanhempien laite palaan näyttötilaan. Ylös- ja 16s-painiketta ▼17 voi silloin käyttää ainoastaan vanhempien laitteen äänenvoimakkuuden säätämiseen.
• Voit säätää kehtolaulun äänenvoimakkuutta näyttötilassa kytkemällä kehtolaulun pois päältä ja takaisin päälle painikkeella ennen äänenvoimakkuuden valintaa.

10.9 Yövalon kytkeminen päälle ja pois

– Paina valikkopainiketta 3-ke23a. Näytölle tulee yövalon kuvake.
– Paina ylös- tai alös-painiketta kytkeäkes17 yövalon päälle ("ON") (yövalo 2 on päällä) tai pois päältä ("OFF").
– Vahvista painamalla valikkonäppäintä .→ 23
- 10 sekunnin kuluttua vanhempien laite siirtyy takaisin näyttötilaan.

10.10 Ääniohjattu lähetys (VOX)

Yön aikana ja sähkön säästämiseksi Babyviewer KS-4245:n voi kytkeä VOX-tilaan.

VOX-tilassa näyttö aktivoituu heti, kun vauvan laitteen mikrofoni havaitsee ääntä.
Voit määrittää itkuhälyttimen äänentunnistusherkkyyden (VOX). Jos herkkyys on säädetty korkealle, vauvan laite havaitsee heikompia ääniä.

- Paina 23 -näppäintä 4 kertaa. Näytölle tulee "VOX".

– Paina useita kertoja - tai 16ippäinta 17 asettaaksesi VOX-herkkyyden.

i

VOX-herkkyyden ilmoittaa musta palkki näytöllä:

• suuri herkkyys

• pieni herkkyys

• Jos haluat siirtyä pois VOX-tilasta, valitse "OFF".
  – Vahvista painamalla valikkonäppäintä

• 10 sekunnin kuluttua vanhempien laite siirtyy takaisin näyttötilaan. Näyttö kytkeytyy pois päältä, kunnes vauvan

laite havaitsee ääntä. VOX-tilassa VOX-tilan LED-valo 21 palaa.

10.11 Yönäkyvyys

Kamerassa on 4 tehokasta LED-valoa, joiden avulla saat otettua pimeässä selviä kuvia. Kun sisäänrakennettu valoanturi 9 mittaa ympäristön valoisuuden pieneksi, LED-valot syttyvät automaattisesti.

i

Yönäytössä välitetty kuva muuttuu automaattisesti mustavalkoiseksi.

11 Puhdistus ja kunnossapito

Tämä jakso sisältää tärkeitä ohjeita laitteen puhdistukseen ja kunnossapitoon.

Noudata näitä ohjeita varmistaaksesi laitteen ongelmattoman käytön ja estääksesi sen vaurioitumisen epäasianmukaisen kunnossapidon vuoksi.

11.1 Turvaohjeet

VAARA

Hengenvaarallisen loukkaantumisen riski sähköiskun sattuessa!

- Ennen kuin puhdistat laitteen, katkaise siitä virta ja irrota virtajohto pistorasiasta.

VARO

Paristoista vuotavasta nesteestä johtuva riski

Vuotavista paristoista (tavallisista tai ladattavista) tuleva neste voi aiheuttaa loukkaantumisia (ihoärsytystä) tai vaurioittaa laitetta. Käytä suojakäsineitä.

VARO

- Älä käytä puhdistus- tai liuotinaineita. Ne voivat vaurioittaa koteloa tai vuotaa laitteen sisälle ja vaurioittaa sitä pysyvästi.

11.2 Puhdistus

– Puhdista laite pehmeällä, hieman kostealla sienellä.
– Puhdista likaantuneet liittimet ja koskettimet pehmeällä harjalla.
– Puhdista paristojen kosketuspinnat ja paristolokero kuivalla, nukkaamattomalla liinalla.
– Jos laite kastuu, katkaise siitä virta ja poista paristot välittömästi. Pyyhi paristolokero kuivaksi pehmeällä liinalla mahdollisen vesivaurion minimoimiseksi. Jätä paristolokero auki, kunnes se on täysin kuiva. Älä käytä laitetta, ennen kuin se on täysin kuiva.

11.3 Huoltotoimenpiteet

– Tarkista laitteessa olevat paristot (tavalliset tai ladattavat) ja vaihda ne tarvittaessa.
– Tarkista liittimet ja johdot mahdollisten vikojen varalta.

VARO

- Jos epäilet laitteen vaurioituneen, tarkistuta se aina asiantuntijalla, ennen kuin käytät sitä uudelleen.

12 Vianmääritys

Tämä jakso sisältää tärkeitä ohjeita ongelmien paikantamiseen ja korjaamiseen.

Noudata näitä ohjeita välttääksesi vaarat ja vauriot.

12.1 Turvaohjeet

VAARA

Hengenvaarallisen loukkaantumisen riski sähköiskun sattuessa!

- Irrota virtajohto ennen kuin yrität korjata ongelmaa.

VARO

Virheellisistä korjauksista johtuva riski

Virheelliset korjaukset voivat altistaa käyttäjät vakaville vaaroille ja vaurioittaa laitetta.

• Älä koskaan yritä muuttaa tai korjata laitetta.
• Teetä korjaukset laitteisiin tai johtoihin aina asiantuntijalla tai huoltoliikkeessä.
• Jos epäilet laitteen vaurioituneen (esimerkiksi sen pudottua lattialle), tarkistuta se asiantuntijalla ennen kuin käytät sitä uudelleen.

12.2 Ongelmien syitä ja ratkaisuja

Seuraavan taulukon tarkoituksena on auttaa pienten ongelmien paikantamisessa ja ratkaisemisessa.

Ongelma Mahdollinen syy Ratkaisu
Vanhempien laitteenladattavatparistot eivätlataudu	Latausasemanpistoketta ei olekytketty	Kytke pistoke
	Likaisetkosketuspinnat	Puhdista paristojennavat ja latausasemankosketuspinnatpehmeällä liinalla
	Ladattavaparistopakkaus onviallinen	Vaihdaparistopakkaus
Vanhempien laite eikäynnisty(näyttö jäämustaksi)	Ladattavaaakkuyksikköä ei oleladattu	Lataa akkuyksikkö
	Laite viallinen Ota yhteyttäasiakaspalveluun
'Poissaalueelta'- kuvakeilmestyyvanhempien laitteennäytölle	Vauvan laite ei olepäällä	Käynnistä vauvan laite
	Vanhempien laite javauvan laite ovatliian kaukanatoisistaan	Siirrä vanhempienlaite ja vauvan laitelähemmäs toisiaan
	Vanhempien laitettaei ole rekisteröityvauvan laitteeseen	Rekisteröivanhempien laitevauvan laitteeseen(katso “12.3Vanhempien laitteenrekisteröinti vauvanlaitteeseen”
Vanhempien laite ei toistavauvanlaitteentunnistamiaääniä	Vanhempien laitteenäänenvoimakkuusvoi olla liian pienellä.	Lisää vanhempien laitteenäänenvoimakkuutta
	Vauvan laitteenmikrofonin herkkyysvoi olla liian pienellä.	Tarkista VOX-herkkyys javanhempien laitteenäänenvoimakkuus jasuurenna niitätarvittaessa.
Rajallinenkuuluvuusalueja häiriöitälähetyksenaikana	Laitteenkuuluvuusaluerippuuympäristöstä.Teräsrakenteet jabetoniseinät voivathaitata lähetystä.	Vältä esteitämahdollisimmanpaljon.
Laite lähettääkorkeanvihellyksen	Vanhempien laite javauvan laite ovatliian lähellä toisiaan	Lisää etäisyyttäainakin2 metriin

12.3 Vanhempien laitteen rekisteröinti vauvan laitteeseen

– Kytke vauvan laite pois päältä.
– Peitä valoanturi mustalla kankaalla, ja kytke vauvan laite päälle. Vauvan laitteen virran merkkivalo vilkkuu nopeasti noin 15 sekunnin ajan.
– Kun vanhempien laite on päällä, paina toistopainiketta

18 ja pidä sitä pohjassa muutaman sekunnin ajan.

– Näytölle tulee kuvake.
– Vahvista valinta painamalla valikkonäppäintä
- "C1 ...." Tulee näytölle ensin, sitten "C1 .... OK". Kun yhteys on muodostettu, näytölle tulee linssissä näkyvä kuva.

i	Jos "C1 .... X" tulee näytölle (rekisteröintiepäonnistunut), vauvan laitteesta on ehkä poistettava paristot muutamaksi sekunniksi ennen uudelleen yrittämistä.

13 Säilytys- ja hävittämisohjeet

i	• Suosittelemme, että säilytät laatikon ja pakkausmateriaalit, niin että voit käyttää niitä tarvittaessa laitteen kuljettamiseen tulevaisuudessa.

13.1 Säilytys

Poista paristot (tavalliset tai ladattavat) vanhempien laitteesta ja vauvan laitteesta.

Säilytä laite kuivassa paikassa.

13.2 Pakkausmateriaalien hävittäminen

Pakkausmateriaalit ovat ympäristöystävällisiä

materiaaleja, jotka voit viedä paikalliseen kierrätysalan yritykseen kierrätettäväksi.

13.3 Hävittäminen (ympäristönsuojelu)

Hävitä laite EU-direktiivin 2002/96/ÉY (sähkö- ja elektroniikkaromu (WEEE)) mukaisesti, joka koskee sähkö- ja elektroniikkalaitteiden hävittämistä. Pyydä lisätietoja asuinkuntasi jätteenkäsittelyosastolta. Paristot (tavalliset tai ladattavat) tulee hävittää

ympäristöystävällisellä tavalla paikallisten määräysten mukaisesti.

14 Tekniset tiedot

Taajuus 2,4 GHz
Alue Ulkona: enintään 300 m (hyvä näkyvyys)Sisällä: enintään 50 m
Käyttölämpötila 0°C - 40°Csuhteellinen kosteus 20% - 75%
Vanhempien laite
Näyttö 3,5" (8,8 cm) TFT LCD
Ladattavat paristot Mukana tullut akkuyksikkö:- SKL BL-50C- Litiumioni- 3 , 7 V 1 1 0 0 mA
Vaihtovirtaverkkomuu ntaja	Valmistaja: G. CreditMalli: 5E-AD060080-ETulo: 100~240 V AC, 50/60 Hz, 0,2 A maks.Lähtö: 6 V DC / 800 mA
Mitat noin 137 x 84 x 60 mm
Paino 125 g (ilman ladattavia paristoja)
Vauvan laite
Kuva-anturi Väri-CMOS
Linssi f 4,4mm, F 3,0

Yönäkyvyys 4 infrapuna-LED
Paristot	4 alkaliparistoa (LR03/AAA) (ei mukana)
Vaihtovirtaverkkomuuntaja	Valmistaja: G. CreditMalli: 5E-AD060080-ETulo: 100~240 V AC, 50/60 Hz, 0,2 A maks.Lähtö: 6 V DC / 800 mA
Mitat noin 86 x 100 x 125 mm
Paino	132 g (ilman paristoja)

15 EY-vaatimustenmukaisuusvakuutus

Tristar vakuuttaa, että tämä laite on direktiivin 1999/5/EY olennaisten vaatimusten ja muiden olennaisten määräysten mukainen.

Vaatimustenmukaisuusvakuutus on osoitteessa www.tristar.eu

16 Tristar-takuu

16.1 Takuuaika

Tristar-laitteilla on 24 kuukauden takuu. Takuuaika alkaa uuden laitteen ostopäivästä. Takuu ei kata tavallisia paristoja eikä ladattavia akkuja (AA/AAA-tyyppi).

Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäistä kuittia tai sen jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

16.2 LCD-vikoja koskeva ohje

Tiukimmista mahdollisista vaatimuksista huolimatta nestekidenäyttöjen (LCD) monimutkaisessa valmistuksessa voi kuitenkin ilmetä lieviä visuaalisia puutteita. Babyviewer nestekidenäytölle tarjotaan kuitenkin takuuhuolto, jos

- näytössä on 3 kirkasta pistettä tai 5 pimeää pistettä tai yhteensä 8 kirkasta ja/tai pimeää pistettä; tai

- 2 vierekkäistä kirkasta pistettä tai 2 vierekkäitä pimeää pistettä; tai

- 3 kirkasta ja/tai pimeää pistettä alueella, jonka halkaisija on 15 mm

LCD-näyttöjen valmistajat tarjoavat nämä TFT LCD-näyttöjen takuuehdot. Siksi valmistaja valintansa mukaan korjaa tai vaihtaa tuotteen.

Huomaa: Kirkas piste on valkoinen tai alakuvapiste, joka on aina päällä. Pimeä piste on musta tai alakuvapiste, joka on aina pois päältä.
