BRUKSANVISNING Babyviewer KS4245 TOPCOM

Se figur på utvikningsbladet.

12.2 Fejlårsager og løsninger

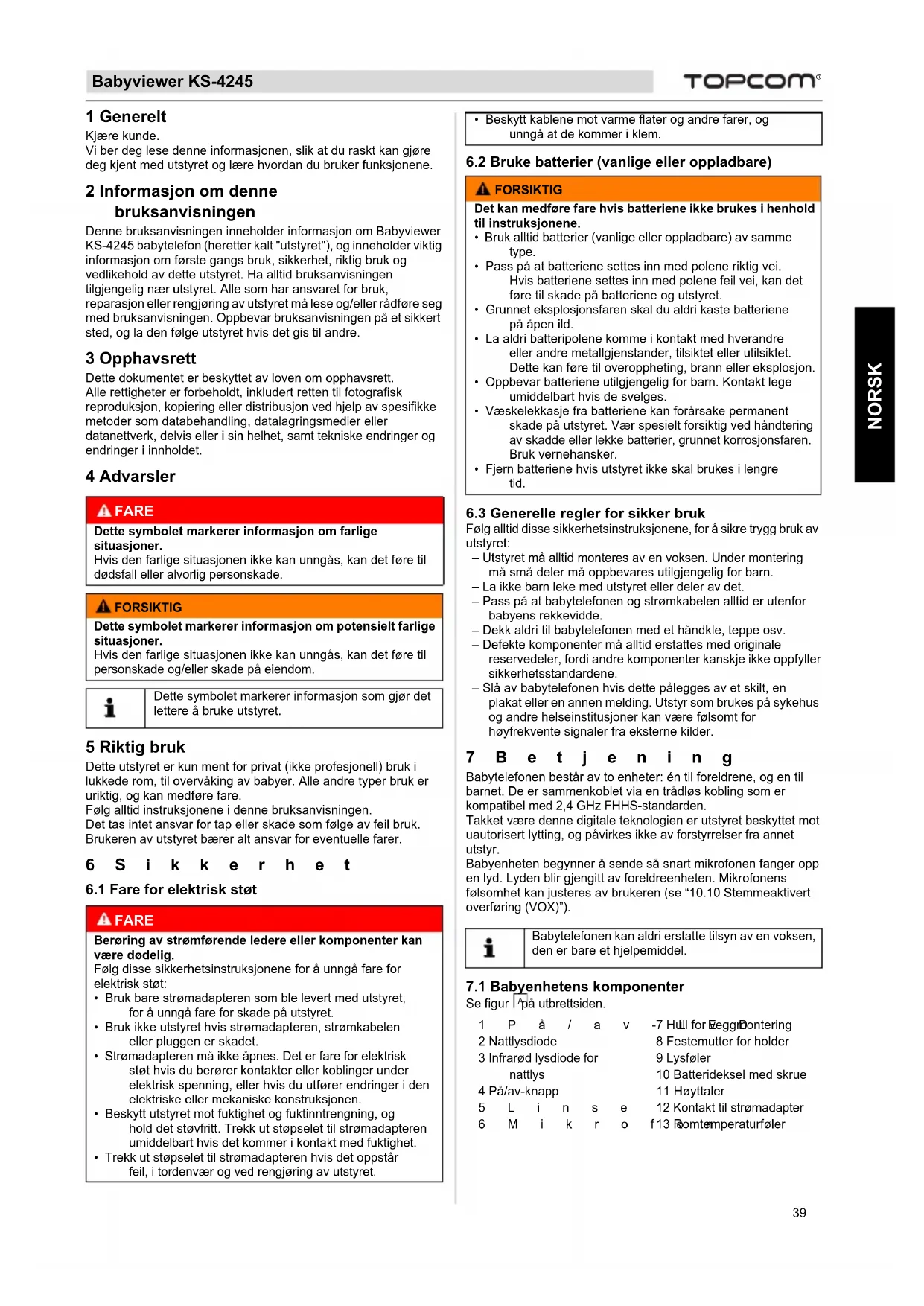

NORSK 1 Generelt Kjære kunde. Vi ber deg lese denne informasjonen, slik at du raskt kan gjøre deg kjent med utstyret og lære hvordan du bruker funksjonene. 2 Informasjon om denne bruksanvisningen Denne bruksanvisningen inneholder informasjon om Babyviewer KS-4245 babytelefon (heretter kalt "utstyret"), og inneholder viktig informasjon om første gangs bruk, sikkerhet, riktig bruk og vedlikehold av dette utstyret. Ha alltid bruksanvisningen tilgjengelig nær utstyret. Alle som har ansvaret for bruk, reparasjon eller rengjøring av utstyret må lese og/eller rådføre seg med bruksanvisningen. Oppbevar bruksanvisningen på et sikkert sted, og la den følge utstyret hvis det gis til andre. 3 Opphavsrett Dette dokumentet er beskyttet av loven om opphavsrett.Alle rettigheter er forbeholdt, inkludert retten til fotografisk reproduksjon, kopiering eller distribusjon ved hjelp av spesifikke metoder som databehandling, datalagringsmedier eller datanettverk, delvis eller i sin helhet, samt tekniske endringer og endringer i innholdet. 4 Advarsler 5 Riktig bruk Dette utstyret er kun ment for privat (ikke profesjonell) bruk i lukkede rom, til overvåking av babyer. Alle andre typer bruk er uriktig, og kan medføre fare.Følg alltid instruksjonene i denne bruksanvisningen.Det tas intet ansvar for tap eller skade som følge av feil bruk.Brukeren av utstyret bærer alt ansvar for eventuelle farer. 6Sikkerhet

6.1 Fare for elektrisk støt

6.2 Bruke batterier (vanlige eller oppladbare)

6.3 Generelle regler for sikker bruk

Følg alltid disse sikkerhetsinstruksjonene, for å sikre trygg bruk av utstyret:– Utstyret må alltid monteres av en voksen. Under montering må små deler må oppbevares utilgjengelig for barn.– La ikke barn leke med utstyret eller deler av det.– Pass på at babytelefonen og strømkabelen alltid er utenfor babyens rekkevidde.– Dekk aldri til babytelefonen med et håndkle, teppe osv. – Defekte komponenter må alltid erstattes med originale reservedeler, fordi andre komponenter kanskje ikke oppfyller sikkerhetsstandardene.– Slå av babytelefonen hvis dette pålegges av et skilt, en plakat eller en annen melding. Utstyr som brukes på sykehus og andre helseinstitusjoner kan være følsomt for høyfrekvente signaler fra eksterne kilder. 7Betjening Babytelefonen består av to enheter: én til foreldrene, og en til barnet. De er sammenkoblet via en trådløs kobling som er kompatibel med 2,4 GHz FHHS-standarden. Takket være denne digitale teknologien er utstyret beskyttet mot uautorisert lytting, og påvirkes ikke av forstyrrelser fra annet utstyr.Babyenheten begynner å sende så snart mikrofonen fanger opp en lyd. Lyden blir gjengitt av foreldreenheten. Mikrofonens følsomhet kan justeres av brukeren (se “10.10 Stemmeaktivert overføring (VOX)”).

7.1 Babyenhetens komponenter

Se figur på utbrettsiden. FARE Dette symbolet markerer informasjon om farlige situasjoner.Hvis den farlige situasjonen ikke kan unngås, kan det føre til dødsfall eller alvorlig personskade.FORSIKTIGDette symbolet markerer informasjon om potensielt farlige situasjoner.Hvis den farlige situasjonen ikke kan unngås, kan det føre til personskade og/eller skade på eiendom.Dette symbolet markerer informasjon som gjør det lettere å bruke utstyret. FARE Berøring av strømførende ledere eller komponenter kan være dødelig.Følg disse sikkerhetsinstruksjonene for å unngå fare for elektrisk støt:• Bruk bare strømadapteren som ble levert med utstyret, for å unngå fare for skade på utstyret.• Bruk ikke utstyret hvis strømadapteren, strømkabelen eller pluggen er skadet.• Strømadapteren må ikke åpnes. Det er fare for elektrisk støt hvis du berører kontakter eller koblinger under elektrisk spenning, eller hvis du utfører endringer i den elektriske eller mekaniske konstruksjonen.• Beskytt utstyret mot fuktighet og fuktinntrengning, og hold det støvfritt. Trekk ut støpselet til strømadapteren umiddelbart hvis det kommer i kontakt med fuktighet.• Trekk ut støpselet til strømadapteren hvis det oppstår feil, i tordenvær og ved rengjøring av utstyret.• Beskytt kablene mot varme flater og andre farer, og unngå at de kommer i klem. FORSIKTIGDet kan medføre fare hvis batteriene ikke brukes i henhold til instruksjonene. • Bruk alltid batterier (vanlige eller oppladbare) av samme type.• Pass på at batteriene settes inn med polene riktig vei. Hvis batteriene settes inn med polene feil vei, kan det føre til skade på batteriene og utstyret.• Grunnet eksplosjonsfaren skal du aldri kaste batteriene på åpen ild.• La aldri batteripolene komme i kontakt med hverandre eller andre metallgjenstander, tilsiktet eller utilsiktet. Dette kan føre til overoppheting, brann eller eksplosjon.• Oppbevar batteriene utilgjengelig for barn. Kontakt lege umiddelbart hvis de svelges. • Væskelekkasje fra batteriene kan forårsake permanent skade på utstyret. Vær spesielt forsiktig ved håndtering av skadde eller lekke batterier, grunnet korrosjonsfaren. Bruk vernehansker.• Fjern batteriene hvis utstyret ikke skal brukes i lengre tid. Babytelefonen kan aldri erstatte tilsyn av en voksen, den er bare et hjelpemiddel.1På/av-LED2 Nattlysdiode3 Infrarød lysdiode for nattlys4 På/av-knapp5Linse6Mikrofon7 Hull for veggmontering8 Festemutter for holder9 Lysføler10 Batterideksel med skrue11 Høyttaler12 Kontakt til strømadapter13 Romtemperaturføler ABabytalker 3500 SEDS

7.3 Beskrivelse av displayet

Utstyret leveres som standard med følgende elementer:

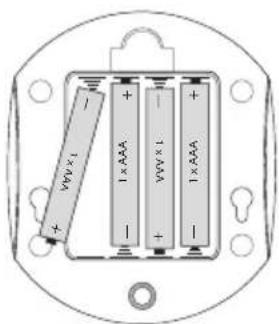

8.2 Installere batterier i babyenheten

– Drei skruen på batteridekselet på baksiden av babyenheten 90° mot urviseren, og fjern batteridekselet.– Installer fire alkaliske AAA-batterier (LR03) i batterirommet. Pass på at batteripolene vender riktig vei.– Lukk batterirommet.

8.3 Koble babyenheten til strømnettet

Stikk den lille pluggen på strømadapteren i strømkontakten på babyenheten , og plugg støpselet inn i en stikkontakt (100~240 V - 50/60 Hz).

8.4 Installere den oppladbare batteripakken i

foreldreenheten Se figur på utbrettsiden.– Roter belteklipset oppover.– Drei skruen på batteridekselet på baksiden av foreldreenheten 90° mot urviseren, og fjern batteridekselet.– Sett li-ion-batteripakken i batterirommet. Kontroller at batterikontaktene berører ladekontaktene, som illustrasjonen viser.– Lukk batterirommet forsiktig, og roter belteklipset nedover.

8.5 Koble foreldreenheten til strømnettet

– Stikk den lille pluggen på strømadapteren i strømkontakten på babyenheten , og plugg støpselet inn i en stikkontakt (100~240 V - 50/60 Hz). 9 Installere Babyviewer KS-4245

• Plasser Babyenheten på et passende sted, med kameralinsen pekende mot observasjonsområdet.• Juster vinkelen ved å rotere kameraet. 10 Betjening og bruk

10.1 Slå babyenheten og foreldreenheten på og

1 x AAA FORSIKTIG• Stikkontakten må være lett tilgjengelig, slik at du raskt kan trekke ut støpselet i en nødssituasjon.• Bruk bare den medfølgende strømadapteren (6 V DC / 800 mA).FORSIKTIG• Bruk bare den medfølgende li-ion-batteripakken i foreldreenheten.Ikke drei skruen forbi punktet merket "OPEN".Det tar ca. 10 timer å lade batteriene helt opp.FORSIKTIGIkke plasser kameraet eller ledningene innenfor babyens rekkevidde!Fest kameraet minst 1 meter fra babyen.

NORSK – Trykk på/av-bryteren for å slå av foreldreenheten (hold inne bryteren til displayet blir tomt).– Skyv på/av-bryteren ned for å slå av babyenheten.

10.2 Kontrollere forbindelsen mellom

foreldreenheten og babyenheten: Du bør alltid kontrollere den trådløse forbindelsen når du bruker babytelefonen for første gang.– Sett foreldreenheten i samme rom som babyenheten, med en avstand på minst to meter.– Slå på begge apparatene. Foreldreenheten prøver å opprette forbindelsen til babyenheten.– Displayet på foreldreenheten viser bildet fra babyenheten når forbindelsen er opprettet (overvåkingsmodus).– Lyden som fanges opp av mikrofonen blir gjengitt av foreldreenheten.– Volumet til lyden som gjengis, indikeres av volumindikatorene øverst på foreldreenheten.Jo høyere volumet er, jo flere dioder lyser.– Hvis ingen forbindelse er opprettet, vises utenfor rekkevidde-symbolet, og et pip høres.

10.3 Utenfor rekkevidde-symbol

Den maksimale avstanden mellom foreldre- og babyenheten er 300 meter i åpent område. Rekkevidden reduseres av forskjellige faktorer som mur- og gipsvegger. Gulv med armert betong reduserer rekkevidden vesentlig.I en bolig er normal driftsrekkevidde opptil 50 meter og 2 etasjer.– Hvis forbindelsen blir brutt, vises utenfor rekkevidde-symbolet, og et pip høres.– Reduser avstanden mellom foreldreenheten og babyenheten til ny forbindelse er opprettet.

10.4 Stille inn gjengivelsesvolumet på

foreldreenheten Det er 5 volumnivåer. – Trykk for å øke volumet.– Trykk for å senke volumet.

10.5 Innstilling av lysstyrke på displayet på

foreldreenheten Hvis displayet er på.– Trykk én gang på menyknappen . Symbolet for lysstyrke vises.– Trykk opp- eller ned-knappen for å velge ønsket lysstyrke (5 trinn).– Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.6 Temperaturvisning

Når displayet er på, vises temperaturen i barnerommet nederst til høyre.Slik velger du temperaturenhet:– Trykk to ganger på menyknappen . Symbolet for temperatur vises.– Trykk opp- eller ned-knappen til °C (Celsius), °F (Fahrenheit) vises, eller “OFF” hvis du vil slå av temperaturvisningen.– Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.7 Snakke til babyen

Du kan bruke foreldreenheten til å snakke til babyen.– Trykk taleknappen på foreldreenheten, og hold den inne.– Hold foreldreenheten loddrett med mikrofonen ca. 10 cm fra munnen, og snakk inn i mikrofonen.– Slipp knappen når du er ferdig med å snakke.

10.8 Spille av en vuggesang

5 forhåndsprogrammerte vuggesanger kan spilles av på babyenheten.– Trykk avspillingsknappen på babyenheten for å spille av den valgte vuggesangen eller stoppe avspillingen.– Hvis du vil velge en annen vuggesang, trykker du gjentatte ganger på knappen , til ønsket vuggesang vises. Vuggesangsymbolet viser valgt vuggesang (1 til 5). Hvis det ikke vises et tall ved siden av vuggesangsymbolet, spilles alle sangene av i rekkefølge.Når vuggesangen begynner å spille, har du 10 til å stille inn lydstyrken på vuggesangen.– Trykk opp-knappen for å øke lydstyrken, eller ned-knappen for å redusere lydstyrken.

10.9 Slå nattlyset på og av

– Trykk menyknappen 3 ganger. Nattlyssymbolet vises.– Trykk opp- eller ned-knappen for å slå nattlyset “ON” (nattlyset er på) eller “OFF”. – Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.10 Stemmeaktivert overføring (VOX)

Babyviewer KS-4245 kan settes i VOX-modus om natten og for å spare strøm.I VOX-modus aktiveres skjermen når mikrofonen i babyenheten fanger opp en lyd.Du kan stille inn babytelefonens lydfølsomhet (VOX). Hvis følsomheten er for høy, vil babyenheten fange opp svakere lyder.– Trykk knappen 4 ganger. “VOX” vises.– Trykk knappen eller flere ganger for å stille inn VOX-følsomheten.– Slå av VOX-modus ved å velge “OFF”.– Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus. Skjermen slås av til babyenheten fanger opp en lyd. I VOX-modus lyser VOX-indikatoren

Kameraet har 4 sterke lysdioder for å ta opp klare bilder i mørket. Når den innebygde lysføleren registrerer at det omliggende lysnivået er lavt, aktiveres lysdiodene automatisk.Foreldreenheten prøver å opprette forbindelsen til babyenheten. Hvis bildet fra kameraet vises, er forbindelsen opprettet.La babyen bli vant til talefunksjonen før du bruker den i praksis.

• 10 etter at vuggesangen ble startet eller valgt, går foreldreenheten tilbake til overvåkingsmodus. Opp-knappen og ned-knappen kan deretter bare brukes til å stille inn lydstyrken på foreldreenheten.• For å stille inn lydstyrken på vuggesangen i overvåkingsmodus, slår du vuggesangen av og på med knappen , og stiller deretter inn lydstyrken.VOX-følsomheten indikeres av en svart indikator på displayet: - høy følsomhet - lav følsomhetI nattmodus endres bildet automatisk til svart-hvitt. PTTPTT

11 Rengjøring og vedlikehold Denne delen inneholder viktige instruksjoner for rengjøring og vedlikehold av utstyret. Følg disse instruksjonene for å sikre problemfri bruk og hindre skade på utstyret som følge av feil vedlikehold.

11.1 Sikkerhetsinstruksjoner

– Rengjør utstyret med en myk, lett fuktet klut.– Rengjør skitne kontakter med en myk børste.– Rengjør batterikontaktene og batterirommet med en tørr, lofri klut.– Hvis utstyret blir vått, må du straks slå det av og fjerne batteriene. Tørk batterirommet med en myk klut for å redusere faren for vannskade til et minimum.La batterirommet være åpent til det er helt tørt.Utstyret må ikke brukes før det er helt tørt.

– Kontroller batteriene (vanlige eller oppladbare) i utstyret regelmessig, og skift dem ved behov.– Kontroller kontakter og ledninger for feil. 12 Feilsøking Denne delen inneholder viktig informasjon for feilsøking og utbedring av problemer.Følg disse instruksjonene for å unngå fare og skade.

12.1 Sikkerhetsinstruksjoner

12.2 Årsaker til og løsninger på problemer

Følgende tabell er ment som en hjelp til å finne og utbedre mindre problemer.

12.3 Registrere foreldreenheten på babyenheten

– Slå av babyenheten.– Dekk til lysføleren med et svart tøystykke, og slå på babyenheten. Strømindikatoren på babyenheten blinker raskt i ca. 15 sekunder.– Hold inne avspillingsknappen noen sekunder mens foreldreenheten er slått på.– Et symbol vises på skjermen. – Trykk menyknappen for å bekrefte valget. – “C1 ….” Vises først, deretter “C1 …. OK”. Når forbindelsen er opprettet, vises bildet som fanges opp av kameraet på skjermen. FARE Fare for livstruende skade som følge av elektrisk støt!• Før utstyret rengjøres, må det slås av og støpselet må trekkes ut av stikkontakten.FORSIKTIGFare som følge av batterilekkasjeVæske fra lekke batterier (vanlige eller oppladbare) kan forårsake skader (hudirritasjon) eller skade på utstyret. Bruk vernehansker.FORSIKTIG• Bruk ikke rengjøringsmidler eller løsemidler. De kan skade dekslene eller sive inn i utstyret og føre til permanent skade.FORSIKTIG• Hvis du har mistanke om at utstyret er skadet, må det alltid kontrolleres av en fagperson før det brukes igjen. FARE Fare for livstruende skade som følge av elektrisk støt!• Trekk ut støpselet før du prøver å utbedre et problem. FORSIKTIGMulig fare som følge av feil reparasjonerFeil reparasjoner kan utsette brukerne for alvorlig fare, og føre til skade på utstyret. • Prøv aldri å utføre endringer eller reparasjoner på utstyret. • Reparasjon av utstyret eller kablene må alltid utføres av en spesialist eller et servicesenter. • Hvis du har mistanke om at utstyret er skadet (hvis det for eksempel har falt på gulvet), må du få det kontrollert av en spesialist før du bruker det igjen.Problem Mulig årsak Løsning Den oppladbare batteripakken til foreldreenheten lades ikkeKontakten til ladestasjonen er ikke tilkobletKoble til pluggenSkitne kontakter Rengjør batteripolene og kontaktene på ladestasjonen med en myk klutDen oppladbare batteripakken er defektSkift batteripakkenForeldreenheten kan ikke slås på (displayet forblir svart)Den oppladbare batteripakken er ikke ladet oppLad batteripakkenUtstyret er defekt Kontakt kundeserviceUtenfor rekkevidde-symbolet vises på foreldreenhet Babyenheten er ikke slått påSlå på babyenhetenForeldreenheten og babyenheten er for langt fra hverandreReduser avstanden mellom foreldreenheten og babyenhetenForeldreenheten er ikke registrert på babyenhetenRegistrer foreldreenheten på babyenheten (se “12.3 Registrere foreldreenheten på babyenheten”)Foreldreenheten gjengir ikke lydene som fanges opp av babyenhetenVoluminnstillingen på foreldreenheten kan vær for lav.Øk voluminnstillingen på foreldreenhetenMikrofonfølsomheten på babyenheten kan være for lavt innstilt.Kontroller VOX-følsomheten og voluminnstillingen på foreldreenheten, og øk den om nødvendig.Begrenset rekkevidde og støy under sendingUtstyrets rekkevidde avhenger av omgivelsene.Stålkonstruksjoner og betongvegger kan svekke overføringen.Unngå hindringer i størst mulig grad.Utstyret avgir høyfrekvent pipelydForeldreenheten og babyenheten er for nær hverandreØk avstanden til minst 2 meterHvis “C1 …. X” vises (registrering mislyktes), kan det være nødvendig å fjerne batteriene fra babyenheten i noen sekunder før du prøver igjen.

NORSK 13 Instruksjoner for oppbevaring og kassering

Fjern batteriene (vanlige eller oppladbare) fra foreldreenheten og babyenheten. Oppbevar utstyret på et tørt sted.

13.2 Kassering av emballasjen

Emballasjen består av miljøvennlige materialer som kan leveres til gjenvinning.

13.3 Kassering (miljøvern)

Kast utstyret i henhold til forskriftene i EU-direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE), som gjelder brukt elektrisk og elektronisk utstyr. Kontakt det lokale renovasjonsselskapet for informasjon. Kast batteriene (vanlige eller oppladbare) på en miljøvennlig måte i henhold til lokale bestemmelser. 14 Tekniske data 15 EC-samsvarserklæring Tristar erklærer med dette at dette apparatet samsvarer med de grunnleggende kravene og andre relevante bestemmelser i direktivet 1999/5/EC. Samsvarserklæringen finnes på www.tristar.eu 16 Tristar-garanti
