BRUKSANVISNING Babyviewer KS4246 TOPCOM

Se figur på utvikningsbladet.

12.2 Fejlårsager og løsninger

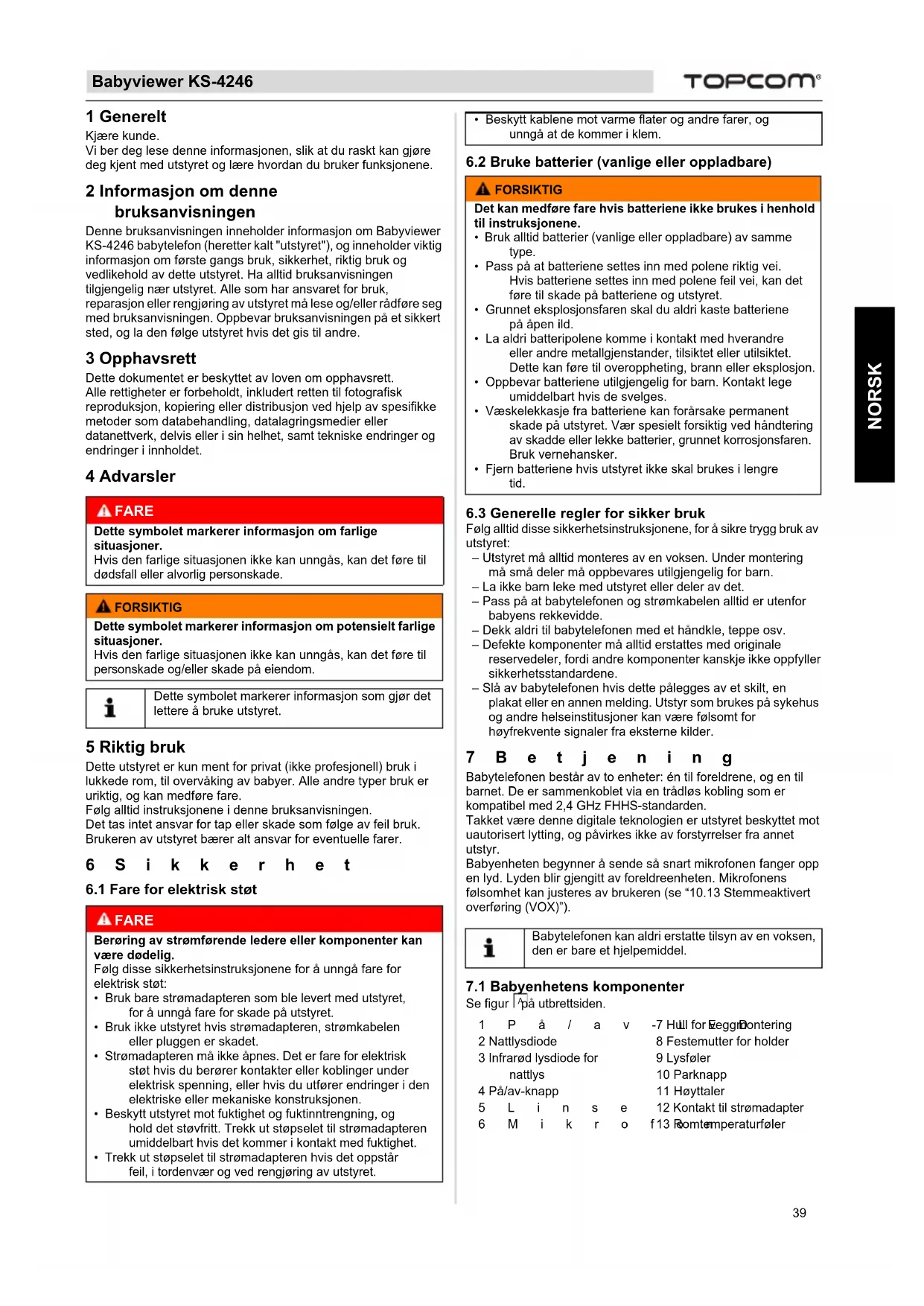

NORSK 1 Generelt Kjære kunde. Vi ber deg lese denne informasjonen, slik at du raskt kan gjøre deg kjent med utstyret og lære hvordan du bruker funksjonene. 2 Informasjon om denne bruksanvisningen Denne bruksanvisningen inneholder informasjon om Babyviewer KS-4246 babytelefon (heretter kalt "utstyret"), og inneholder viktig informasjon om første gangs bruk, sikkerhet, riktig bruk og vedlikehold av dette utstyret. Ha alltid bruksanvisningen tilgjengelig nær utstyret. Alle som har ansvaret for bruk, reparasjon eller rengjøring av utstyret må lese og/eller rådføre seg med bruksanvisningen. Oppbevar bruksanvisningen på et sikkert sted, og la den følge utstyret hvis det gis til andre. 3 Opphavsrett Dette dokumentet er beskyttet av loven om opphavsrett.Alle rettigheter er forbeholdt, inkludert retten til fotografisk reproduksjon, kopiering eller distribusjon ved hjelp av spesifikke metoder som databehandling, datalagringsmedier eller datanettverk, delvis eller i sin helhet, samt tekniske endringer og endringer i innholdet. 4 Advarsler 5 Riktig bruk Dette utstyret er kun ment for privat (ikke profesjonell) bruk i lukkede rom, til overvåking av babyer. Alle andre typer bruk er uriktig, og kan medføre fare.Følg alltid instruksjonene i denne bruksanvisningen.Det tas intet ansvar for tap eller skade som følge av feil bruk.Brukeren av utstyret bærer alt ansvar for eventuelle farer. 6Sikkerhet

6.1 Fare for elektrisk støt

6.2 Bruke batterier (vanlige eller oppladbare)

6.3 Generelle regler for sikker bruk

Følg alltid disse sikkerhetsinstruksjonene, for å sikre trygg bruk av utstyret:– Utstyret må alltid monteres av en voksen. Under montering må små deler må oppbevares utilgjengelig for barn.– La ikke barn leke med utstyret eller deler av det.– Pass på at babytelefonen og strømkabelen alltid er utenfor babyens rekkevidde.– Dekk aldri til babytelefonen med et håndkle, teppe osv. – Defekte komponenter må alltid erstattes med originale reservedeler, fordi andre komponenter kanskje ikke oppfyller sikkerhetsstandardene.– Slå av babytelefonen hvis dette pålegges av et skilt, en plakat eller en annen melding. Utstyr som brukes på sykehus og andre helseinstitusjoner kan være følsomt for høyfrekvente signaler fra eksterne kilder. 7Betjening Babytelefonen består av to enheter: én til foreldrene, og en til barnet. De er sammenkoblet via en trådløs kobling som er kompatibel med 2,4 GHz FHHS-standarden. Takket være denne digitale teknologien er utstyret beskyttet mot uautorisert lytting, og påvirkes ikke av forstyrrelser fra annet utstyr.Babyenheten begynner å sende så snart mikrofonen fanger opp en lyd. Lyden blir gjengitt av foreldreenheten. Mikrofonens følsomhet kan justeres av brukeren (se “10.13 Stemmeaktivert overføring (VOX)”).

7.1 Babyenhetens komponenter

Se figur på utbrettsiden. FARE Dette symbolet markerer informasjon om farlige situasjoner.Hvis den farlige situasjonen ikke kan unngås, kan det føre til dødsfall eller alvorlig personskade.FORSIKTIGDette symbolet markerer informasjon om potensielt farlige situasjoner.Hvis den farlige situasjonen ikke kan unngås, kan det føre til personskade og/eller skade på eiendom.Dette symbolet markerer informasjon som gjør det lettere å bruke utstyret. FARE Berøring av strømførende ledere eller komponenter kan være dødelig.Følg disse sikkerhetsinstruksjonene for å unngå fare for elektrisk støt:• Bruk bare strømadapteren som ble levert med utstyret, for å unngå fare for skade på utstyret.• Bruk ikke utstyret hvis strømadapteren, strømkabelen eller pluggen er skadet.• Strømadapteren må ikke åpnes. Det er fare for elektrisk støt hvis du berører kontakter eller koblinger under elektrisk spenning, eller hvis du utfører endringer i den elektriske eller mekaniske konstruksjonen.• Beskytt utstyret mot fuktighet og fuktinntrengning, og hold det støvfritt. Trekk ut støpselet til strømadapteren umiddelbart hvis det kommer i kontakt med fuktighet.• Trekk ut støpselet til strømadapteren hvis det oppstår feil, i tordenvær og ved rengjøring av utstyret.• Beskytt kablene mot varme flater og andre farer, og unngå at de kommer i klem. FORSIKTIGDet kan medføre fare hvis batteriene ikke brukes i henhold til instruksjonene. • Bruk alltid batterier (vanlige eller oppladbare) av samme type.• Pass på at batteriene settes inn med polene riktig vei. Hvis batteriene settes inn med polene feil vei, kan det føre til skade på batteriene og utstyret.• Grunnet eksplosjonsfaren skal du aldri kaste batteriene på åpen ild.• La aldri batteripolene komme i kontakt med hverandre eller andre metallgjenstander, tilsiktet eller utilsiktet. Dette kan føre til overoppheting, brann eller eksplosjon.• Oppbevar batteriene utilgjengelig for barn. Kontakt lege umiddelbart hvis de svelges. • Væskelekkasje fra batteriene kan forårsake permanent skade på utstyret. Vær spesielt forsiktig ved håndtering av skadde eller lekke batterier, grunnet korrosjonsfaren. Bruk vernehansker.• Fjern batteriene hvis utstyret ikke skal brukes i lengre tid. Babytelefonen kan aldri erstatte tilsyn av en voksen, den er bare et hjelpemiddel.1På/av-LED2 Nattlysdiode3 Infrarød lysdiode for nattlys4 På/av-knapp5Linse6Mikrofon7 Hull for veggmontering8 Festemutter for holder9 Lysføler10 Parknapp11 Høyttaler12 Kontakt til strømadapter13 Romtemperaturføler ABabytalker 3500 SEDS

7.3 Beskrivelse av displayet

Utstyret leveres som standard med følgende elementer:

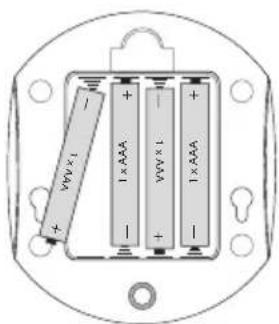

8.2 Installere batterier i babyenheten

– Drei skruen på batteridekselet på baksiden av babyenheten 90° mot urviseren, og fjern batteridekselet.– Installer fire alkaliske AAA-batterier (LR03) i batterirommet. Pass på at batteripolene vender riktig vei.– Lukk batterirommet.

8.3 Koble babyenheten til strømnettet

Stikk den lille pluggen på strømadapteren i strømkontakten på babyenheten , og plugg støpselet inn i en stikkontakt (100~240 V - 50/60 Hz).

8.4 Installere den oppladbare batteripakken i

foreldreenheten Se figur på utbrettsiden.– Roter belteklipset oppover.– Drei skruen på batteridekselet på baksiden av foreldreenheten 90° mot urviseren, og fjern batteridekselet.– Sett li-ion-batteripakken i batterirommet. Kontroller at batterikontaktene berører ladekontaktene, som illustrasjonen viser.– Lukk batterirommet forsiktig, og roter belteklipset nedover.

8.5 Koble foreldreenheten til strømnettet

– Stikk den lille pluggen på strømadapteren i strømkontakten på babyenheten , og plugg støpselet inn i en stikkontakt (100~240 V - 50/60 Hz). 9 Installere Babyviewer KS-4246

• Plasser Babyenheten på et passende sted, med kameralinsen pekende mot observasjonsområdet.• Juster vinkelen ved å rotere kameraet. 10 Betjening og bruk

10.1 Slå babyenheten og foreldreenheten på og

– Trykk på av/på knappen for å slå på foreldreenheten. og skjermen er aktivert.– Skyv på/av-bryteren opp for å slå på babyenheten. Av/på-indikatoren tennes.14 Volumindikator15 Mikrofon16 Øk volum / neste menyelement 17 Reduser volum / forrige menyelement 18 Musikknapp 19 Kameraknapp 20 3,5” (8,8 cm) fargeskjerm21 VOX på/av-indikator22 Strøm på/av-indikator23 Menyknapp 24 Taleknapp 25 På/av-knapp26 Belteklips27 Høyttaler 28 Kontakt til strømadapter29 Batterideksel med skrueUtenfor rekkevidde eller ingen forbindelseSymbol for displayets lysstyrkeVolumikon Symbol for temperaturenhetMelodisymbol Nattlyssymbol- 1 babyenhet- 1 foreldreenhet- 2 strømadaptere- 1 bruksanvisning- 1 oppladbar li-ion-batteripakke• Du kan bruke babyenheten med 4 AAA-batterier (LR03, vi anbefaler alkaliske batterier) eller den medfølgende strømadapteren. • Babyenheten kan ikke brukes til å lade batteriene.• Det anbefales å alltid la batteriene stå i enheten, selv når du bruker strømadapteren. Enheten skifter automatisk til batteridrift ved strømbrudd.• Ikke drei skruen forbi punktet merket "OPEN".• Bland aldri brukte batterier med nye batterier.

1 x AAA FORSIKTIG• Stikkontakten må være lett tilgjengelig, slik at du raskt kan trekke ut støpselet i en nødssituasjon.• Bruk bare den medfølgende strømadapteren (6 V DC / 800 mA).FORSIKTIG• Bruk bare den medfølgende li-ion-batteripakken i foreldreenheten.Ikke drei skruen forbi punktet merket "OPEN".Det tar ca. 10 timer å lade batteriene helt opp.FORSIKTIGIkke plasser kameraet eller ledningene innenfor babyens rekkevidde!Fest kameraet minst 1 meter fra babyen.

NORSK – Trykk på av/på knappen for å slå av foreldreenheten (trykk og hold til skjermen er tom).– Skyv på/av-bryteren ned for å slå av babyenheten.

10.2 Babytelefon modus.

Babyviewer kan også brukes som audio babytelefon, dette er et energi(--)sparende alternativ. Følg bruksanvisningen under.– Forvissdeg om at VOX modus er slått av, se VOX paragrafen for bruksanvisninger (Se “10.13 Stemmeaktivert overføring (VOX)”).– Trykk på av/på knappen for å gå over til audio babytelefonmodus.– Trykk på av/på knappen igjen for å slå på skjermen.igjen

10.3 Kontrollere forbindelsen mellom

foreldreenheten og babyenheten: Du bør alltid kontrollere den trådløse forbindelsen når du bruker babytelefonen for første gang.– Sett foreldreenheten i samme rom som babyenheten, med en avstand på minst to meter.– Slå på begge apparatene. Foreldreenheten prøver å opprette forbindelsen til babyenheten.– Displayet på foreldreenheten viser bildet fra babyenheten når forbindelsen er opprettet (overvåkingsmodus).– Lyden som fanges opp av mikrofonen blir gjengitt av foreldreenheten.– Volumet til lyden som gjengis, indikeres av volumindikatorene øverst på foreldreenheten.Jo høyere volumet er, jo flere dioder lyser.– Hvis det ikke kan etableres forbindelse vises "OUT OF RANGE" (“UTENFOR REKKEVIDDE”).

10.4 Utenfor rekkevidde-symbol

Den maksimale avstanden mellom foreldre- og babyenheten er 300 meter i åpent område. Rekkevidden reduseres av forskjellige faktorer som mur- og gipsvegger. Gulv med armert betong reduserer rekkevidden vesentlig.I en bolig er normal driftsrekkevidde opptil 50 meter og 2 etasjer.– Hvis forbindelsen avbrytes, vises "OUT OF RANGE" (“UTENFOR REKKEVIDDE”). – Reduser avstanden mellom foreldreenheten og babyenheten til ny forbindelse er opprettet.

10.5 Stille inn gjengivelsesvolumet på

foreldreenheten Det er 5 volumnivåer. – Trykk for å øke volumet.– Trykk for å senke volumet.

10.6 Innstilling av lysstyrke på displayet på

foreldreenheten Hvis displayet er på.– Trykk én gang på menyknappen . Symbolet for lysstyrke vises.– Trykk opp- eller ned-knappen for å velge ønsket lysstyrke (5 trinn).– Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.7 Temperaturvisning

Når displayet er på, vises temperaturen i barnerommet nederst til høyre.Slik velger du temperaturenhet:– Trykk to ganger på menyknappen . Symbolet for temperatur vises.– Trykk opp- eller ned-knappen til °C (Celsius), °F (Fahrenheit) vises, eller “OFF” hvis du vil slå av temperaturvisningen.– Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.8 Temperaturalarm

Du kan stille inn høy/lav temperaturalarm, enheten vil da avgi et pip når temperaturen kommer utenfor det forhåndsinnstilte utvalget.– Trykk 3 ganger på menyknappen for å stille inn høyeste temperatur mellom 25 °C og 35 °C.– Trykk 4 ganger på menyknappen for å stille inn laveste temperatur mellom 15 °C og 24 °C.– Du kan endre temperaturen ved å trykke på opp eller ned knappen .– For å slå av temperaturalarmen, velges AV i begge moduser.

Hovedenheten har 2X zoom digital visningsfunksjon.– Når hovedenheten er i 1X visningsmodus, trykk på og hold inn menyknappen i 2 sekunder,– Live-visningsområdet endres til 2X zoom modus øyeblikkelig. Samtidig vises fire retningspiler midt på skjermen.– Trykk på oppknappen eller nedknappen for å flytte skjermbildet opp eller ned.– Trykk på kameraknappen for å flytte skjermbildet mot venstre.– Trykk på musikknappen for å flytte skjermbildet mot høyre. – Trykk på menyknappen for å gå tilbake til monitormodus.Gå tilbake til 1X visningsmodus– Når hovedenheten er i 2X zoommodus, trykker du og holder inne menyknappen i 2 sekunder.– 1X forstørrelsesikonet kommer frem og skjermen går til 1X visningsmodus.– Trykk på menyknappen for å gå tilbake til monitormodus.

10.10 Snakke til babyen

Du kan bruke foreldreenheten til å snakke til babyen.– Trykk taleknappen på foreldreenheten, og hold den inne.– Hold foreldreenheten loddrett med mikrofonen ca. 10 cm fra munnen, og snakk inn i mikrofonen.– Slipp knappen når du er ferdig med å snakke.

10.11 Spille av en vuggesang

5 forhåndsprogrammerte vuggesanger kan spilles av på babyenheten.– For å spille den valgte vuggevisen eller stanse avspilling, trykk på musikknappen på babyenheten.– For å velge en annen vuggevise trykker du flere ganger på oppknappen til du har valgt ønsket vuggevise. Vuggeviseikonet viser valgt vuggevise (1 to 5).– Trykk på av/på knappen når du har valgt ønsket vuggevise.

10.12 Slå nattlyset på og av

– Trykk 5 ganger på menyknappen . Nattlysikonet vises.– Trykk opp- eller ned-knappen for å slå nattlyset “ON” (nattlyset er på) eller “OFF”. – Trykk på menytasten for å bekrefte.– Etter 10 sekunder går foreldreenheten tilbake til overvåkingsmodus.

10.13 Stemmeaktivert overføring (VOX)

Babyviewer KS-4246 kan settes i VOX-modus om natten og for å spare strøm.Foreldreenheten prøver å opprette forbindelsen til babyenheten. Hvis bildet fra kameraet vises, er forbindelsen opprettet.

La babyen bli vant til talefunksjonen før du bruker den i praksis.

I VOX-modus aktiveres skjermen når mikrofonen i babyenheten fanger opp en lyd.Du kan stille inn babytelefonens lydfølsomhet (VOX). Hvis følsomheten er for høy, vil babyenheten fange opp svakere lyder.– Trykk på knappen 6 ganger. “VOX” vises.– Trykk knappen eller flere ganger for å stille inn VOX-følsomheten.– Slå av VOX-modus ved å velge “OFF”.– Trykk på menytasten for å bekrefte.

Kameraet har 6 sterke lysdioder for å ta opp klare bilder i mørket. Når den innebygde lysføleren registrerer at det omliggende lysnivået er lavt, aktiveres lysdiodene automatisk.

10.15 Registrering av foreldreenheten til

babyenheten eller registrer et nytt kamera. Opp til 4 babyenheter kan registreres til en foreldreenhet. For å registrere babyenheten på nytt, eller for å registrere en ny babyenhet, følg prosedyre under:– Slå på foreldreenheten– I monitormodus trykker du på kameraknappen og holder den inne i 5 sekunder, og den vil gå til registreringsmodus.– Etter at registreringsikonet kommer ut, trykker du på oppknappen eller nedknappen for å velge kamerakanalen [C1] eller [C2] eller [C3] eller [C4] som du vil at babyenheten skal pares med.– Trykk på og slipp menyknappen for å bekrefte hvilket kameranummer som skal registreres.– LED lenken blinker raskt i 10 sekunder.– Slå PÅ babyenheten. Trykk en gang på parknappen (bak på kameraet).– Hvis registreringen er fullført, vises kamera video på LCD skjermen og den returnerer til normalmodus. Babyenheten går også tilbake til normalmodus.– Hvis registreringstiden er utløpt eller registreringen mislyktes, vises "Out of Range" («Utenfor rekkevidde») på LCD skjermen.MERK: Hvis en spesiell kanal allerede er registrert, vil ny registrering av denne kanalen overskrive den gamle registreringen.

10.16 Valg av kamera

Når det er registrert mer enn1 kamera. I monitormodus:– Trykk på kort på kameraknappen . Kameranummeret vises.– Trykk på kameraknappen igjen for å velge et annet kamera eller velg "SCAN". I skannmodus vises hvert kamerabilde sekvensielt.Dersom det bare er registrert 1 kamera vil ikke et kort trykk på kameraknappen få noen respons! 11 Rengjøring og vedlikehold Denne delen inneholder viktige instruksjoner for rengjøring og vedlikehold av utstyret. Følg disse instruksjonene for å sikre problemfri bruk og hindre skade på utstyret som følge av feil vedlikehold.

11.1 Sikkerhetsinstruksjoner

– Rengjør utstyret med en myk, lett fuktet klut.– Rengjør skitne kontakter med en myk børste.– Rengjør batterikontaktene og batterirommet med en tørr, lofri klut.– Hvis utstyret blir vått, må du straks slå det av og fjerne batteriene. Tørk batterirommet med en myk klut for å redusere faren for vannskade til et minimum.La batterirommet være åpent til det er helt tørt.Utstyret må ikke brukes før det er helt tørt.

– Kontroller batteriene (vanlige eller oppladbare) i utstyret regelmessig, og skift dem ved behov.– Kontroller kontakter og ledninger for feil. 12 Feilsøking Denne delen inneholder viktig informasjon for feilsøking og utbedring av problemer.Følg disse instruksjonene for å unngå fare og skade.

12.1 Sikkerhetsinstruksjoner

12.2 Årsaker til og løsninger på problemer

Følgende tabell er ment som en hjelp til å finne og utbedre mindre problemer.VOX-følsomheten indikeres av en svart indikator på displayet: - høy følsomhet - lav følsomhetI nattmodus endres bildet automatisk til svart-hvitt. FARE Fare for livstruende skade som følge av elektrisk støt!• Før utstyret rengjøres, må det slås av og støpselet må trekkes ut av stikkontakten.

FORSIKTIGFare som følge av batterilekkasjeVæske fra lekke batterier (vanlige eller oppladbare) kan forårsake skader (hudirritasjon) eller skade på utstyret. Bruk vernehansker.FORSIKTIG• Bruk ikke rengjøringsmidler eller løsemidler. De kan skade dekslene eller sive inn i utstyret og føre til permanent skade.FORSIKTIG• Hvis du har mistanke om at utstyret er skadet, må det alltid kontrolleres av en fagperson før det brukes igjen. FARE Fare for livstruende skade som følge av elektrisk støt!• Trekk ut støpselet før du prøver å utbedre et problem. FORSIKTIGMulig fare som følge av feil reparasjonerFeil reparasjoner kan utsette brukerne for alvorlig fare, og føre til skade på utstyret. • Prøv aldri å utføre endringer eller reparasjoner på utstyret. • Reparasjon av utstyret eller kablene må alltid utføres av en spesialist eller et servicesenter. • Hvis du har mistanke om at utstyret er skadet (hvis det for eksempel har falt på gulvet), må du få det kontrollert av en spesialist før du bruker det igjen.Problem Mulig årsak Løsning Den oppladbare batteripakken til foreldreenheten lades ikkeKontakten til ladestasjonen er ikke tilkobletKoble til pluggenSkitne kontakter Rengjør batteripolene og kontaktene på ladestasjonen med en myk klutDen oppladbare batteripakken er defektSkift batteripakken43 Babyviewer KS-4246

12.3 Registrere foreldreenheten på babyenheten

– Slå av babyenheten.– Dekk til lysføleren med et svart tøystykke, og slå på babyenheten. Strømindikatoren på babyenheten blinker raskt i ca. 15 sekunder.– Hold inne avspillingsknappen noen sekunder mens foreldreenheten er slått på.– Et symbol vises på skjermen. – Trykk menyknappen for å bekrefte valget. – “C1 ….” Vises først, deretter “C1 …. OK”. Når forbindelsen er opprettet, vises bildet som fanges opp av kameraet på skjermen. 13 Instruksjoner for oppbevaring og kassering

Fjern batteriene (vanlige eller oppladbare) fra foreldreenheten og babyenheten.Oppbevar utstyret på et tørt sted.

13.2 Kassering av emballasjen

Emballasjen består av miljøvennlige materialer som kan leveres til gjenvinning.

13.3 Kassering (miljøvern)

Kast utstyret i henhold til forskriftene i EU-direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE), som gjelder brukt elektrisk og elektronisk utstyr. Kontakt det lokale renovasjonsselskapet for informasjon.Kast batteriene (vanlige eller oppladbare) på en miljøvennlig måte i henhold til lokale bestemmelser. 14 Tekniske data 15 EC-samsvarserklæringi Tristar erklærer med dette at dette apparatet samsvarer med de grunnleggende kravene og andre relevante bestemmelser i direktivet 1999/5/EC.Samsvarserklæringen finnes på www.tristar.eu 16 Tristar-garanti

Alle Tristar-produkter leveres med 24 måneders garanti. Garantiperioden gjelder fra den dagen det nye produktet blir kjøpt. Det gis ingen garanti for standard eller oppladbare batterier (type AA/AAA). Forbruksvarer eller feil som har ubetydelig innvirkning på driften eller verdien av utstyret, dekkes ikke.Garantien må dokumenteres med den originale kjøpskvitteringen eller en kopi av denne, der kjøpsdato og produktmodell er angitt.Foreldreenheten kan ikke slås på (displayet forblir svart)Den oppladbare batteripakken er ikke ladet oppLad batteripakkenUtstyret er defekt Kontakt kundeserviceUtenfor rekkevidde-symbolet vises på foreldreenhet Babyenheten er ikke slått påSlå på babyenhetenForeldreenheten og babyenheten er for langt fra hverandreReduser avstanden mellom foreldreenheten og babyenhetenForeldreenheten er ikke registrert på babyenhetenRegistrer foreldreenheten på babyenheten (se “10.15 Registrere foreldreenheten på babyenheten”)Feil kamera er valgt. Se "10,16 Valg av kamera"Foreldreenheten gjengir ikke lydene som fanges opp av babyenhetenVoluminnstillingen på foreldreenheten kan vær for lav.Øk voluminnstillingen på foreldreenhetenMikrofonfølsomheten på babyenheten kan være for lavt innstilt.Kontroller VOX-følsomheten og voluminnstillingen på foreldreenheten, og øk den om nødvendig.Begrenset rekkevidde og støy under sendingUtstyrets rekkevidde avhenger av omgivelsene.Stålkonstruksjoner og betongvegger kan svekke overføringen.Unngå hindringer i størst mulig grad.Utstyret avgir høyfrekvent pipelydForeldreenheten og babyenheten er for nær hverandreØk avstanden til minst 2 meterVi anbefaler at du tar vare på esken og emballasjen, slik at du kan bruke dem til å transportere utstyret senere, om nødvendig.Problem Mulig årsak Løsning
