MANUALE UTENTE Babyviewer KS4246 TOPCOM

IT Le caratteristiche descritte nel presente manuale vengono pubblicate con riserva di modifica.

1 Informazioni generali

Egregio Cliente, La preghiamo di leggere queste informazioni per acquisire rapidamente familiarità con il dispositivo e imparare ad usare le sue funzioni.

2 Informazioni su questa guida per l'utente

Questa guida per l'utente contiene informazioni sul babyphone Babyviewer KS-4246 (qui di seguito "il dispositivo") e fornisce importanti istruzioni circa il primo uso, la sicurezza, il corretto utilizzo e la manutenzione del dispositivo.

Conservare sempre questa guida per l'utente vicino al dispositivo. Ogni persona responsabile dell'uso, della riparazione o della pulizia del dispositivo deve leggere e/o consultare la guida per l'utente. Conservare la guida per l'utente al sicuro e consegnarla al successivo proprietario del dispositivo.

3 Copyright

La presente documentazione è soggetta a copyright.

Tutti i diritti sono riservati, inclusi quelli di riproduzione fotomeccanica, duplicazione e distribuzione totale o parziale, tramite processi particolari quali elaborazione dei dati, supporti di archiviazione dei dati o reti di trasmissione dei dati, così come modifiche tecniche e sostanziali.

4 Note di avvertenza

PERICOLO

Queste note di avvertenza indicano una situazione di pericolo imminente.

Se la situazione di pericolo non può essere evitata, potrebbe causare morte o lesioni gravi.

ATTENZIONE

Queste note di avvertenza indicano una situazione di pericolo potenziale.

Se la situazione di pericolo non può essere evitata, potrebbe causare lesioni e/o danni materiali.

Questo simbolo indica informazioni che faciliteranno l'uso del dispositivo.

5 Uso corretto

Il presente dispositivo è destinato esclusivamente all'uso privato (non professionale) in stanze chiuse per sorvegliare i bambini.

Tutti gli altri utilizzi sono impropri e possono comportare dei rischi. Seguire sempre le procedure descritte nella presente guida per l'utente. Si declina ogni responsabilità per qualsiasi perdita o danno derivanti da un uso scorretto.

L'utente del dispositivo è il solo responsabile di qualsiasi rischio.

6 S i c u r e z z a

6.1 Rischio di scosse elettriche

PERICOLO

Il contatto con conduttori o componenti sotto tensione elettrica può essere letale.

Seguire le istruzioni di sicurezza sottoindicate per evitare il rischio di scosse elettriche:

• Per evitare il rischio di danni al dispositivo, utilizzare solo l'adattatore di alimentazione CA fornito col dispositivo
• Se l'adattatore di alimentazione CA, il cavo di alimentazione o la presa sono danneggiati, non utilizzare il dispositivo.

• Non aprire mai la custodia dell'adattatore di alimentazione CA. In caso di contatto con collegamenti sotto tensione o di modifica della struttura elettrica e meccanica, c'è il rischio di scosse elettriche.

• Proteggere il dispositivo dall'umidità e dalle sue infiltrazioni, oltre che dalla polvere. Scollegare immediatamente l'adattatore di alimentazione CA in caso di contatto con l'umidità.

• Scollegare immediatamente l'adattatore di alimentazione CA in caso di malfunzionamenti, durante i temporali e la pulizia del dispositivo.
• Proteggere il cavo dal contatto con superfici calde o da altre possibili fonti di pericolo ed evitare di schiacciarlo.

6.2 Utilizzo di batterie (normali o ricaricabili)

ATTENZIONE

L'uso non conforme alle istruzioni delle batterie può essere pericoloso.

• Utilizzare sempre batterie (normali o ricaricabili) dello stesso tipo.
• Assicurarsi che le batterie siano inserite con la polarità corretta. L'inserimento con la polarità scorretta può danneggiare le batterie e il dispositivo.
• Non gettare mai le batterie nel fuoco, potrebbero esplodere.
• Le estremità delle batterie non devono mai essere, accidentalmente o volutamente, messe in contatto fra di loro o con oggetti metallici. Questo può portare al surriscaldamento, all'incendio o all'esplosione.
• Tenere le batterie fuori dalla portata dei bambini. In caso di ingestione, consultare immediatamente il proprio medico.
• Batterie che perdono liquido possono provocare danni irreparabili al dispositivo. Prestare molta attenzione nel maneggiare batterie danneggiate o con perdite, a causa del rischio corrosivo. Indossare guanti di sicurezza.
• Rimuovere le batterie se il dispositivo non verrà usato per lungo tempo.

6.3 Regole generali per l'utilizzo sicuro

Seguire sempre le istruzioni di sicurezza sottoindicate per utilizzare il dispositivo in modo sicuro:

– Il dispositivo dev'essere sempre montato da un adulto. Durante il montaggio tenere le parti piccole fuori dalla portata dei bambini.
- Non permettere ai bambini di giocare con il dispositivo o i suoi componenti.
- Assicurarsi che il babyphone e il cavo di alimentazione siano sempre fuori dalla portata del bambino.
- Non coprire mai il babyphone con asciugamani, coperte, ecc.
- Sostituire sempre i componenti difettosi con parti di ricambio originali, poiché parti di ricambio diverse potrebbero non soddisfare gli standard di sicurezza.
- Spegnere il proprio babyphone ognivalvolta sia richiesto da un segnale, cartello o eventuali altri messaggi. Le attrezzature utilizzate da ospedali o altri istituti sanitari possono essere sensibili ai segnali ad alta frequenza di fonti esterne.

7 Funzionamento

Il babyphone è composto di due unità: una per i genitori e una per il bambino. Hanno un collegamento senza fili conforme allo standard FHSS da 2,4 GHz.

Grazie a questa tecnologia digitale, il dispositivo è protetto da intercettazioni e immune alle interferenze di altri dispositivi.

L'unità bambino inizia a trasmettere appena il microfono percepisce un suono. Il suono viene riprodotto dall'unità genitore. L'utente può impostare la sensibilità del microfono (vedi "10.13 Trasmissione voce attivata (VOX)").

Il babyphone non può mai sostituire l'adeguata supervisione di un adulto; fornisce solo aiuto.

7.1 Componenti dell'unità bambino

Vedi la figura La sulla pagina pieghevole.

1	L	E	D	o	n	8	Dado di confinessione alla
2	Luce	LED	notturna			culla
3	LED	a	infrarossi per visione	notturna		9	Sensore della luce:
						10	Pulsante abbinamento
4	Interruttore	On/Off				11	Altoparlante
5	Obiettivo					12	Connettore per adattatore di
6	M	i	c	r	o	f	alimentazione CA
7	Cavità	di	fissaggio alla parete			13	Sensore della temperatura ambientale

7.2 Componenti dell'unità genitore

Vedi la figura sulla pagina pieghevole.

14 LED volume	23 Tasto Menu
15 Microfono	24 Tasto Conversazione
16 Aumento volume/Voce successiva nel menu	25 Tasto on/off
17 Diminuzione volume/Voce precedente nel menu	26 Clip per cintura
18 Pulsante musica	27 Altoparlante
19 Pulsante videocamera	28 Connettore per adattatore di alimentazione CA
20 Display a colori da 3,5" (8,8 cm)	29 Coperchio del vano batterie con vite

21 LED on/off VOX

22 LED on/off alimentazione

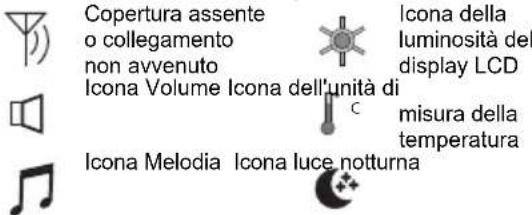

7.3 Descrizione del display

Copertura assente o collegamento non avvenuto Icona Volume Icona dell'unità di Icona Melodia Icona luce notturna icona della luminosità del display LCD misura della temperatura

8 Primo utilizzo

8.1 Contenuto della confezione

Il dispositivo ha in dotazione i seguenti componenti:

• 1 unità bambino
• 1 unità genitore
• 2 adattatori di alimentazione CA
• 1 guida per l'utente
• 1 gruppo batterie ricaricabili Li-ion

8.2 Inserimento delle batterie nell'unità bambino

i

• Si può mettere in funzione l'unità bambino con 4 batterie di tipo AAA (LR03; si raccomanda l'uso di batterie alcaline) o con l'adattatore di alimentazione CA incluso.
  • L'unità bambino non può ricaricare le batterie.
• Si consiglia di lasciare sempre le batterie nell'unità, anche se si utilizza l'adattatore di alimentazione CA. L'unità passerà automaticamente all'alimentazione a batteria in caso di interruzione dell'alimentazione di corrente.

- Girare la vite del coperchio del vano batterie sul retro dell'unità bambino di 90° in senso orario e rimuovere il coperchio.

Non girare la vite oltre il punto "OPEN".

• Inserire quattro batterie alcaline AAA (LR03) nel vano batterie. Verificare che la polarità sia corretta.
• Chiudere il vano batterie.

1×V/AA 1×V/AA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×AAA 1×A

i

Non usare mai batterie usate insieme a batterie nuove.

8.3 Collegamento dell'unità bambino all'alimentazione CA

Inserire la presa piccola dell'adattatore di alimentazione CA nel relativo connettore di alimentazione dell'unità bambino 12 inserire l'adattatore di alimentazione CA nel connettore di alimentazione (100\~240 V - 50/60 Hz).

• Il connettore di alimentazione deve essere facilmente raggiungibile, in modo da poter estrarre velocemente il cavo di alimentazione in caso di emergenza.
• Utilizzare solo l'adattatore di alimentazione CA in dotazione (6 V CC/800 mA).

8.4 Inserimento del gruppo batterie ricaricabili nell'unità genitore

Vedi la figura sulla pagina pieghevole.

!

ATTENZIONE

• Usare solo il gruppo batterie Li-ion fornito con l'unità genitore.

- Ruotare la clip da cintura 26 verso l'alto.

- Girare la vite del coperchio 25 del vano batterie sul retro dell'unità genitore di 90° in senso antiorario e rimuovere il coperchio.

Non girare la vite oltre il punto "OPEN".

• Posizionare il gruppo batterie Li-ion nel vano batterie. Assicurarsi che i contatti delle batterie facciano contatto con i contatti carica come illustrato.
• Chiudere accuratamente il vano batterie e ruotare di nuovo la clip da cintura verso il basso.

8.5 Collegamento dell'unità genitore all'alimentazione CA

- Inserire la presa piccola dell'adattatore di alimentazione CA nel relativo connettore di alimentazione 28 e inserire l'adattatore di alimentazione CA nel connettore di alimentazione (100\~240 V - 50/60 Hz).

i

Occorrono circa 10 ore per caricare completamente le batterie.

9 Installazione del Babyviewer KS-4246

9.1 Sintonizzazione precisa

• Posizionare la videocamera in una posizione adeguata e puntarne l'obiettivo sull'area di osservazione.
• Regolare l'angolo ruotando la videocamera.

ATTENZIONE

Non disporre la videocamera e i fili elettrici in modo che siano alla portata del bambino! Posizionare la videocamera ad almeno 1 metro di distanza dal bambino.

10 Funzionamento e uso

10.1 Accensione e spegnimento dell'unità bambino e dell'unità genitore

• Premere il pulsante on/off per25 cendere l'unità parentale. Il display è 20ttivato.
• Fare scorrere l'interruttore on/off per 4 accendere l'unità bambino. Si accende LED on/off.

L'unità genitore cercherà di stabilire una connessione con l'unità bambino. Se viene visualizzata l'immagine catturata dalla videocamera, è stata stabilita una connessione.

• Premere il pulsante on/off per 25 egnere l'unità parentale (tenerlo premuto finché il display non diventa bianco).
• Fare scorrere l'interruttore on/off ver 4 il basso per accendere l'unità bambino.

10.2 Modalità telefono baby

Il Babyviewer può essere usato anche come telefono baby, questa opzione aiuta a risparmiare energia. Seguire la procedura seguente.

• Assicurarsi che la modalità VOX sia disattivata, per le istruzioni consultare il paragrafo VOX "10.13 Trasmissione voce attivata (VOX)".
• Premere il pulsante on/off per25 ssare alla modalità telefono baby.
• Premere nuovamente il pulsante on/off accendere di nuovo il display.

10.3 Controllare la connessione tra l'unità genitore e l'unità bambino

Bisogna sempre controllare la connessione senza fili quando si usa il babyphone per la prima volta.

• Mettere l'unità genitore nella stessa stanza in cui è posta l'unità bambino, ad una distanza di almeno due metri.
• Accendere entrambi i dispositivi. L'unità genitore cercherà di stabilire una connessione con l'unità bambino.
• Il display dell'unità genitore mostrerà l'immagine catturata dall'unità bambino dopo che è stata stabilita la connessione (modalità monitor).
• I suoni percepiti dal microfono v6ngono riprodotti dall'unità genitore.
• Il volume del suono riprodotto viene indicato dai LED del volume 14 esenti sulla parte superiore dell'unità genitore. Più alto è il volume, più LED sono accesi.
• Se non viene stabilita alcuna connessione, viene visualizzato il messaggio "OUT OF RANGE".

10.4 Indicazione di assenza di copertura

La massima distanza fra l'unità bambino e quella genitore è di 300 metri, in assenza di ostacoli. Diversi fattori, come muri di mattoni e gesso, potrebbero ridurre la portata. Inoltre, i pavimenti in cemento armato potrebbero influire enormemente sulla portata. In un'abitazione, la normale portata è superiore ai 50 metri e ai 2 piani.

• Se la connessione viene interrotta, viene visualizzato il messaggio "OUT OF RANGE".
  – Ridurre la distanza fra l'unità genitore e quella bambino finché non si stabilisce una nuova connessione.

10.5 Impostazione del volume di riproduzione dell'unità genitore

Ci sono 5 livelli di volume.

• Premere il tasto per 16mentare il volume.
• Premere il tasto per 17ninuire il volume.

10.6 Impostazione della luminosità del display dell'unità genitore

Quando il display è acceso.

• Premere una volta il tasto Mer23 L'icona della Luminosità appare sul display.
• Premere i tasti su ogiri6 per selezici7are la luminosità desiderata (5 livelli).
• Premere il tasto Menu per 23 infermare.
• Dopo 10 secondi l'unità genitore ritornerà in modalità monitor.

10.7 Indicazione temperatura

Quanto il display è accesso, la temperatura della stanza del bambino verrà visualizzata nell'angolo in basso a destra.

Per impostare l'unità della temperatura:

• Premere due volte il tasto Mer23 L'icona della temperatura viene visualizzata sul display.
• Premere il tasto su o giul6 per passer 17/a °C (gradi Celsius), °F (gradi Fahrenheit) o "OFF" e spegnere l'indicatore della temperatura.
• Premere il tasto Menu per 23 infermare.
• Dopo 10 secondi l'unità genitore ritornerà in modalità monitor.
  – powrotem do trybu monitorowania. a:

10.8 Allerta temperatura

È possibile selezionare un'allerta temperatura alta/bassa, l'unità emetterà un bip quando la temperatura supererà la gamma preimpostata.

• Premere il pulsante menu per 23 volte per impostare la temperatura più alta tra 25°C e 35°C.
• Premere il pulsante menu per 23 molte per impostare la temperatura più bassa tra 15°C e 24°C.
• È possibile modificare la temperatura premendo il pulsante freccia su ⑨ fr16cia giù .
• Per disattivare l'allerta temperatura, selezionare OFF in entrambe le modalità.

10.9 Funzione zoom

L'unità parentale è dotata di una funzione di visualizzazione digitale con zoom X2.

• Quando l'unità parentale è in modalità di visualizzazione X1, tenere premuto il pulsante menu per due secondi.
• L'area di visualizzazione in tempo reale passerà immediatamente alla modalità zoom X2. Allo stesso tempo, le quattro frecce direzionali vengono visualizzate al centro dello schermo.
• Premere il pulsante freccia su o frel 6ia giù per spostare lo schermo verso l'alto o il basso.
• Premere il pulsante videocamera pensil'stare lo schermo a sinistra.
• Premere il pulsante musica per s18ostare lo schermo a destra.
• Premere il pulsante menu per 23 nare alla modalità monitor.

Tornare alla modalità di visualizzazione X1

• Quando l'unità parentale è in modalità zoom X2, tenere premuto il pulsante menu 1923 secondi.
• L'icona di ingrandimento X1 appare e lo schermo passa alla modalità di visualizzazione X1.
• Premere il pulsante menu per 23 nare alla modalità monitor.

10.10 Parlare con il proprio bambino

È possibile utilizzare l'unità genitore per parlare col proprio bambino.

Consentire al proprio bambino di abituarsi alla funzione "parla" prima di usarla nella pratica.

• Premere il tasto conversazione mantenerlo premuto.
• Tenere l'unità genitore in posizione verticale con il microfono a una distanza approssimativa di 10 cm dalla propria bocca, quindi parlare nel microfono.
• Una volta terminato di parlare, rilasciare il tasto

10.11 Riproduzione di una ninnananna

Ci sono 5 ninnananne preprogrammate che si possono riprodurre sull'unità bambino.

• Per riprodurre la ninnananna selezionata o interrompere la riproduzione, premere il pulsante musica sull'8nità del bambino.
• Per selezionare una ninnananna diversa, premere ripetutamente il pulsante freccia su finq16 la ninnananna desiderata non viene selezionata. L'icona della ninnananna mostrerà la ninnananna selezionata (da 1 a 5).
• Premere il pulsante on/off qua25o la ninnanna desiderata è stata selezionata.

10.12 Accensione/spegnimento della luce notturna

- Premere il pulsante menu per 523 plte. Viene visualizzata l'icona della luce notturna.

• Premere il tasto su o giù 16 per "ON"la17ce notturna (la luce notturna 2 accesa) o "OFF".
• Premere il tasto Menu per 023 fermare.
• Dopo 10 secondi l'unità genitore ritornerà in modalità monitor.

10.13 Trasmissione voce attivata (VOX)

Durante la notte e per risparmiare energia, il Babyviewer KS-4246 può essere impostato in modalità VOX. In modalità VOX, il display si accenderà non appena il microfono dell'unità del bambino capterà un suono.

L'utente può impostare la sensibilità di percezione del suono (VOX) del babyphone. Se si imposta una sensibilità alta, l'unità bambino rileva suoni più bassi.

• Premere il pulsante '≡23 per 6 volte. "VOX" Viene visualizzato.
• Premere ripetutamente il tasto o pel6 impostare la sensibilità del VOX.

i	La sensibilità VOX è indicata tramite una barra nera sul display:- alta sensibilità- bassa sensibilità

• Per disattivare la modalità VOX, selezionare "OFF".
• Premere il tasto Menu per 023 fermare.

10.14 Visione notturna

La videocamera dispone di 6 LED ad alta intensità per riprendere immagini al buio. Quando il sensore di luce integrato gnisura un livello di luce dell'ambiente basso, i LED si attivano automaticamente.

i	Nella modalità di visione notturna, le immagini vengono visualizzate automaticamente in bianco e nero.

10.15 Registrazione dell'unità parentale con l'unità del bambino o registrazione di una nuova videocamera.

Fino a 4 unità baby possono essere registrate a un'unità parentale.

Per registrare nuovamente la tua unità baby, o registrare una nuova unità baby, seguire la procedura seguente:

• Accendere l'unità parentale
• Sulla modalità monitor, tenere premuto il pulsante videocamera peri 9 secondi, questo passerà alla modalità di registrazione.

• Dopo la comparsa dell'icona di registrazione , premere il pulsante freccia su o fr16cia giù per 17 selezionare il canale della videocamera [C1] o [C2] o [C3] o [C4] con cui si desidera abbinare l'unità baby.

• Premere e rilasciare il pulsante menu per 23 fermare quale numero della videocamera registrare.

• Il Link LED 121peggia rapidamente per 10 secondi.
• Accendere l'unità baby. Premere il pulsante di abbinamento 10 una sola volta (sul retro della videocamera).
• Se la registrazione è completata, il video appare sullo schermo LCD e ritorna alla modalità normale. Anche l'unità baby tornerà alla modalità normale.
• Se il tempo di registrazione è scaduto o la registrazione non è riuscita, "FUORI GAMMA" compare sullo schermo.

NOTA: se è già stato registrato un canale particolare, registrando nuovamente questo canale particolare si sovrascriverà la vecchia registrazione.

10.16 Selezionare la videocamera

Quando è registrata più di 1 videocamera. Sulla modalità videocamera:

- Premere brevemente il pulsante videocamera. Viene visualizzato il numero della videocamera.

- Premere nuovamente il pulsante della videocamera per selezionare un'altra videocamera o selezionare "SCAN". Nella modalità scan, ogni immagine della videocamera verrà visualizzata in sequenza.

Se viene registrata una sola videocamera, premendo brevemente

il pulsante videocamera non19 avrà alcuna risposta!

11 Pulizia e manutenzione

La presente sezione contiene importanti informazioni sulla pulizia e sulla manutenzione del dispositivo. Seguire queste istruzioni per garantire un uso senza problemi e prevenire danni al dispositivo dovuti ad una manutenzione impropria.

11.1 Istruzioni di sicurezza

PERICOLO

Rischio di lesioni mortali dovute a scosse elettriche!

- Prima di pulire il dispositivo, spegnerlo e scollegare il cavo di alimentazione dalla presa.

ATTENZIONE

Rischio derivante da perdite di acido delle batterie

Batterie che perdono liquido (normali o ricaricabili) possono provocare lesioni (irritazione della pelle) o danni al dispositivo. Indossare guanti di sicurezza.

ATTENZIONE

- Non usare detergenti o solventi. Potrebbero intaccare l'involucro esterno e penetrare nel dispositivo causando danni irreparabili.

11.2 Pulizia

• Pulire il dispositivo con un panno morbido, leggermente inumidito.
• Pulire i contatti e i connettori sporchi con una spazzola morbida.
• Pulire i contatti delle batterie e il loro vano con un panno asciutto, che non sfilacci.
• Nel caso in cui il dispositivo entri in contatto con l'acqua, spegnerlo e rimuovere immediatamente le batterie. Asciugare il vano batterie con un panno morbido per ridurre l'eventuale danno provocato dall'acqua. Lasciare aperto il vano batteria finché non è completamente asciutto. Non utilizzare il dispositivo finché non è completamente asciutto.

11.3 Manutenzione

• Controllare le batterie (normali o ricaricabili) del dispositivo regolarmente e quando necessario, sostituirle.
• Controllare che i connettori e i cavi non abbiano difetti.

ATTENZIONE

- Se si pensa che il dispositivo sia danneggiato, farlo sempre controllare da un esperto prima di riutilizzarlo.

12 Risoluzione dei problemi

La presente sezione contiene importanti istruzioni per localizzare e risolvere problemi.

Seguire queste istruzioni per evitare pericoli e danni.

12.1 Istruzioni di sicurezza

PERICOLO

Rischio di lesioni mortali dovute a scosse elettriche!

- Scollegare il cavo di alimentazione prima di tentare di correggere un problema.

ATTENZIONE

Rischio di pericoli dovuti a riparazioni scorrette

Riparazioni eseguite in modo non corretto possono comportare seri rischi per l'utente e danneggiare il dispositivo.

• Non cercare di modificare o riparare il dispositivo.
• Le riparazioni del dispositivo o dei cavi devono essere eseguite esclusivamente da un tecnico o dal centro di assistenza.
• Se si pensa che il dispositivo sia danneggiato (per esempio, se è caduto a terra), farlo controllare da un esperto prima di riutilizzarlo.

12.2 Cause e soluzioni dei problemi

La seguente tabella aiuterà a localizzare e risolvere i problemi minori.

Problema Causa possibile Soluzione
Il gruppo batterie ricaricabili dell'unità genitore non si ricarica	Spina della stazione di ricarica non collegata	Collegare la spina
	Contatti sporchi Pulire	terminali della batteria e i contatti della stazione di ricarica con un panno morbido
	Il gruppo batterie ricaricabili è difettoso	Sostituire il gruppo batterie
L'unità genitore non si accende (il display rimane spento)	Il gruppo batterie ricaricabili è scarico	Ricaricare il gruppo batterie
	Dispositivo difettoso Contattare il servizio clienti
Sul display dell'unità genitore appare l'icona di assenza di copertura	L'unità bambino non è accesa	Accendere l'unità bambino
	L'unità genitore e l'unità bambino sono troppo lontane	Ridurre la distanza tra l'unità genitore e l'unità bambino
	L'unità genitore non è sincronizzata con l'unità bambino	Sincronizzare l'unità genitore e l'unità bambino (vedi “10.15 Sincronizzazione dell'unità genitore e dell'unità bambino”)
	È stata selezionata la videocamera errata	Vedere "10.16 Selezione della videocamera"
L'unità genitore non riproduce i suoni percepiti dall'unità bambino	L'impostazione del volume dell'unità genitore potrebbe essere troppo bassa.	Aumentare l'impostazione del volume dell'unità genitore
	La sensibilità del microfono dell'unità bambino può essere troppo bassa.	Controllare la sensibilità VOX e l'impostazione del volume dell'unità genitore, aumentandole se necessario

Problema Causa possibile Soluzione
Copertura limitata e interferenze durante la trasmissione	La copertura del dispositivo dipende dalle condizioni ambientali.Strutture di acciaio e muri di cemento armato possono compromettere la trasmissione.	Evitare gli ostacoli il più possibile.
Il dispositivo emette un fischio acuto	L'unità genitore e l'unità bambino sono troppo vicine tra loro	Aumentare la distanza ad almeno 2 metri

12.3 Sincronizzazione dell'unità genitore e dell'unità bambino

• Spegnere l'unità bambino.
• Coprire il sensore della luce con un panno nero e accendere l'unità bambino. Il LED dell'alimentazione dell'unità bambino lampeggerà velocemente per circa 15 secondi.

- Con l'unità genitore accesa, tenere premuto il tasto riproduzione per 18ochi secondi.

– Un'icona appare sul display.

- Premere il tasto menu per 23 infermare la selezione.

- “C1 ....” Appare inizialmente, dopo “C1 ....” OK. Quando viene stabilita una connessione, l'immagine vista attraverso l'obiettivo appare sul display.

13 Istruzioni per la conservazione e lo smaltimento

i	Si consiglia di conservare la confezione e il materiale di imballaggio nel caso in cui si dovesse trasportare il dispositivo in futuro.

13.1 Conservazione

Rimuovere le batterie (normali o ricaricabili) dall'unità genitore e dall'unità bambino.

Riporre il dispositivo in un luogo asciutto.

13.2 Smaltimento dei rifiuti del materiale di imballaggio

L'imballaggio è costituito da materiali che rispettano l'ambiente e che possono essere affidati al centro di smaltimento rifiuti locale per il riciclaggio.

13.3 Smaltimento rifiuti (protezione ambientale)

Smaltire il dispositivo conformemente a quanto stabilito dalla Direttiva europea 2002/96/CE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE), in materia di smaltimento di dispositivi elettrici ed elettronici. Contattare il centro di smaltimento rifiuti

locale per ulteriori informazioni.

Le batterie (normali o ricaricabili) devono essere smaltite in modo ecologico secondo le norme locali.

14 Caratteristiche tecniche

Frequenza 2,4 GHz
Copertura Esterno: fino	a 300 m (in linea d'aria)Interno: fino a 50 m
Frequenza dei fotogrammi	25 fps
Temperatura di funzionamento	da 0°C a 40°Cumidità relativa da 20% a 75%
Unità genitore
Display LCD TFT 3,5"	(8,8 cm)
Batterie ricaricabili Gruppo batterie incluso:- J H B L - 5 0 C- L i - i o n- 3,7V 1050 mAh
Adattatore di alimentazione CA	Produttore: 5ESPModello: 5E-AD060080-EIngresso: 100~240V AC, 50/60Hz, 0,15A MaxUscita: 6 V CC / 800 mA
Dimensioni circa 137 x 84 x 60 mm
Peso 168 g (senza batterie ricaricabili)
Unità bambino
Sensore immagine CMOS colorati
Obiettivo f 2,8 mm, F 2.0
Visione notturna 6 LED infrarossi
Batterie 4 batterie alcaline (LR03/AAA) (non incluse)
Adattatore di alimentazione CA	Produttore: 5ESPModello: 5E-AD060080-EIngresso: 100~240V CA, 50/60Hz, 0,15A MaxUscita: 6 V CC / 800 mA
Dimensioni circa 86 x 100 x 125 mm
Peso 164 g (senza batterie)

15 Dichiarazione di conformità CE

Tristar dichiara con la presente che il dispositivo è conforme ai requisiti essenziali e agli ulteriori provvedimenti della direttiva 1999/5/CE.

La dichiarazione di conformità si trova su www.tristar.eu

16 Garanzia Tristar

16.1 Periodo di garanzia

Le unità Tristar sono coperte da una garanzia di 24 mesi. Il periodo di garanzia decorre dal giorno d'acquisto della nuova unità. Non esiste alcuna garanzia su batterie standard o ricaricabili (tipo AA/AAA). Avarie o vizi che causano un effetto trascurabile sul funzionamento o sul valore dell'apparecchiatura non sono coperti dalla garanzia.

La garanzia potrà ritenersi valida solo dietro presentazione della ricevuta originale di acquisto o di una copia di essa, a condizione che vi siano indicati la data di acquisto e il tipo di unità.

16.2 Procedura difetti LCD

Nonostante l'applicazione dei più alti standard di qualità, la produzione del display a cristalli liquidi (LCD) è molto complessa e sono possibili piccoli difetti nella visualizzazione. La garanzia fornita include la riparazione del display LCD del Babyviewer in caso di:

• 3 punti luminosi o 5 punti scuri o 8 punti luminosi/scuri in totale oppure
• 2 punti luminosi l'uno accanto all'altro o 2 punti scuri l'uno accanto all'altro oppure
• 3 punti luminosi e/o scuri in un'area di 15 mm di diametro Queste condizioni di garanzia per i display TFT LCD sono offerte dai produttori del display LCD. Perciò, in presenza di tali condizioni, il prodotto verrà riparato o sostituito.

Nota: per punto luminoso si intende un punto bianco o subpixel che rimane sempre acceso. Per punto scuro si intende un punto nero o subpixel che rimane sempre spento.

1 Geral

Caro cliente,
