BRUKSANVISNING ISB 603 SD CATA

således som vist på nedenstående gur.

nedenstående kontrolleres:

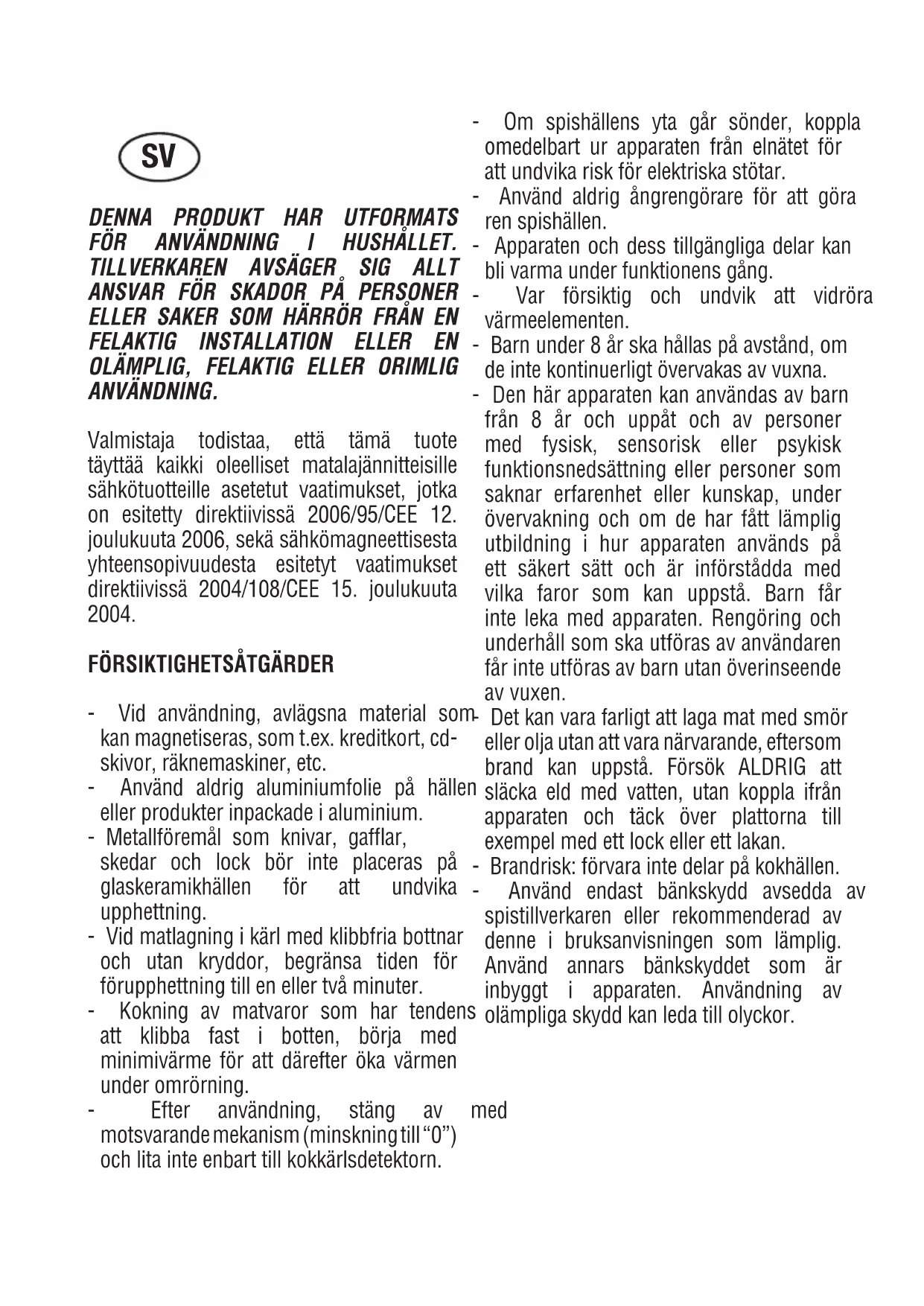

Tillverkaren förklarar härmed att produkten

uppfyller alla väsentliga krav angående

lågspänningsdirektivet 2006/95/EG från

den 12 december år 2006 och om

elektromagnetisk. kompatibilitet som

föreskrivs i direktiv 2004/108/EG från den

- Vid användning, avlägsna material som

kan magnetiseras, som t.ex. kreditkort, cd-

skivor, räknemaskiner, etc.

- Använd aldrig aluminiumfolie på hällen

eller produkter inpackade i aluminium.

- Metallföremål som knivar, gafar,

skedar och lock bör inte placeras på

glaskeramikhällen för att undvika

- Vid matlagning i kärl med klibbfria bottnar

och utan kryddor, begränsa tiden för

förupphettning till en eller två minuter.

- Kokning av matvaror som har tendens

att klibba fast i botten, börja med

minimivärme för att därefter öka värmen

- Efter användning, stäng av med

motsvarande mekanism (minskning till “0”)

och lita inte enbart till kokkärlsdetektorn.

- Om spishällens yta går sönder, koppla

omedelbart ur apparaten från elnätet för

att undvika risk för elektriska stötar.

- Använd aldrig ångrengörare för att göra

- Apparaten och dess tillgängliga delar kan

bli varma under funktionens gång.

- Var försiktig och undvik att vidröra

- Barn under 8 år ska hållas på avstånd, om

de inte kontinuerligt övervakas av vuxna.

- Den här apparaten kan användas av barn

från 8 år och uppåt och av personer

med fysisk, sensorisk eller psykisk

funktionsnedsättning eller personer som

saknar erfarenhet eller kunskap, under

övervakning och om de har fått lämplig

utbildning i hur apparaten används på

ett säkert sätt och är införstådda med

vilka faror som kan uppstå. Barn får

inte leka med apparaten. Rengöring och

underhåll som ska utföras av användaren

får inte utföras av barn utan överinseende

- Det kan vara farligt att laga mat med smör

eller olja utan att vara närvarande, eftersom

brand kan uppstå. Försök ALDRIG att

släcka eld med vatten, utan koppla ifrån

apparaten och täck över plattorna till

exempel med ett lock eller ett lakan.

- Brandrisk: förvara inte delar på kokhällen.

- Använd endast bänkskydd avsedda av

spistillverkaren eller rekommenderad av

denne i bruksanvisningen som lämplig.

Använd annars bänkskyddet som är

inbyggt i apparaten. Användning av

olämpliga skydd kan leda till olyckor.

SVInstallera en frånskiljare, med kontaktsepa-

ration på alla poler och med full brytningen

vid överspänningsklass III, som kan koppla

ifrån huvudströmmen i den fasta elinstalla-

tionen, enligt gällande elföreskrifter. Stick-

kontakten eller den omnipolära strömbry-

taren bör vara lättåtkomliga med apparaten

Detta redskap är inte avsett för att

användas med en extern timer eller ett

fjärrkontrollssystem.

Tillverkaren avsäger sig allt ansvar om

ovanstående instruktioner och gällande

säkerhetsförordningar inte respekteras.

Om strömkabeln skadas, be att få den

utbytt av tillverkaren, av en auktoriserad

teknisk service eller en tekniker av

liknande kompetens, i syfte att undvika

FUNKTIONSPRINCIPER (Fig. 1)

Dessa grundar sig på de elektromagnetiska egenskaperna som

huvuddelen av våra kokkärl innesitter.

Den elektroniska kretsen styr funktionen av spolen (induktoren),

vilken skapar ett magnetfält.

Värmen överförs från själva kokärlet till livsmedlet.

Kokningen sker som beskrivs nedan:

- minimal spridning (hög prestation)

- avlägsnandet av kokkärlet (eller enbart dess upplyftande)

framkallar automatiskt blockeringen av systemet

- det elektroniska systemet möjliggör en maximal exibilitet och

en höggradig ninställning.

5 Nivåinställningsskärm

Alla operationer i samband med installationen (elektrisk

anslutning) bör utföras av kvalicerad personal i enlighet med

gällande förordningar.

Beträffande specika instruktioner hänvisas till anvisningarna

Efter anslutningen till det elektriska nätet, tar det ungefär en

sekund innan Touchkontrollsystemet fungerar.

Efter anslutningen av systemet, blinkar alla displayer och

kontrolljus under ungefär en sekund. Därefter slocknar alla

displayer och kontrolljus, och Touchkontrollen kvarstår i

Tryck på PÅ/AV (1)-knappen för att slå på touch-kontrollen.

Displayerna till kokzonerna visar på “0“. I händelse att en kokzon

bränns (hög temperatur), visar displayen “H“ istället för “0“.

Ljuspunkten som benner sig nedanför till höger om samtliga

displayer till kokzonerna, blinkar under en sekund för att ange

att ditintills har ingen kokzon valts.

Efter påsättningen kvarstår Touch Control aktiverat under

20 sekunder. Om ingen kokzon eller Timer väljs under den tiden,

återvänder Touchkontrollsystemet till Standby (väntläge). Touch

Control sätts på endast genom att trycka på ON/OFF-kontrollen.

I händelse man trycker på ON/OFF samtidigt som på andra

kontroller, erhålls ingen effekt och Touch Control kvarstår i

Standby. Om säkerhetsmekanismen för barn är aktiverad uner

påsättningen, visar displayen till alla kokzonerna “L“ (Låst). Om

kokzonerna är mycket heta, kommer displayen att visa växelvis

“L“ och “H“ (Het).Touch Control kan stängas av när som helst med ON/OFF-

kontrollen. Detta gäller även när kontrollknappen har blockerats

med hjälp av säkerhetsmekanismen för barn.

ON/OFF-kontrollen har alltid prioritet vid avstängningsfunktionen.

Automatisk avstängning

När Touch Control-systemet är aktiverat, stängs det av

automatiskt efter 20 sekunder om ingen funktion väljs. Efter att

ha valt en kokzon, delas tiden för automatisk avstängning upp

i 10 sekunder, efter vilka kokzonen avaktiveras, och ytterligare

10 sekunder, efter vilka Touch Control-systemet stängs av.

Påsättning/avstängning av en kokzon

Placera kokkärlet på en lämplig kokzon. Om inget kokkärl

utplaceras kommer systemet inte att aktivera den motsvarande

kokzonen och följande symbol visas i displayen:

När Touch Control-panelen är påslagen kan du välja kokzon

genom att trycka på knappen (5) på respektive kokzon.

Displayen (6) för den kokzon som valts börjar lysa med ett

kraftigare ljus medan ljusstyrkan på resten av displayerna

minskar. Om kokzonen är mycket het anges detta genom att

displayen växelvis visar “H” och “0”.

Tryck på knappen PLUS (3) eller MINUS (2) för att välja

effektnivå. Kokzonen börjar värmas upp. När kokzonen aktiverats

kan du välja effektnivå.

Tryck på knappen PLUS (3) och håll den nedtryckt.

Effektnivån börjar på steg 1 och höjs ett steg var 0,4 sekund. Den

maximala effektnivån är 9.

Om du väljer effektnivå med hjälp av knappen MINUS (2) så är

den första nivån steg 9 (maxnivån). Om du vill sänka effekten

trycker du på knappen MINUS (2) och håller den nedtryckt.

Effektnivån sänks ett steg var 0,4 sekund. Den lägsta effektnivån

är 0. Tryck på knappen MINUS (2) eller PLUS (3) igen om du vill

ändra effektnivån. Avstängning av en kokzon

Välj vilken kokzon som ska slås av genom att trycka på knappen

(5) på den zonen. Displayen (6) för den kokzon som valts börjar

lysa med ett kraftigare ljus medan ljusstyrkan på resten av

displayerna minskar. Gör så här om du vill slå av kokzonen (ställa

in den på “0”): Om du trycker samtidigt på knapparna PLUS (3)

och MINUS (2) så ställs effektnivån in på 0. Du kan även använda

knappen MINUS (2) för att minska effektnivån till 0.

Om en kokzon är het (så att man kan bränna sig) så växlar

visningen på displayen mellan “H” och “0”.

Avstängning av en kokzon

Välj kokzon med hjälp av valfunktionen (PLUS). Indikation av

valet sker genom punkten som visas i displayen till respektive

kokzon. Genom att samtidigt trycka på funktionerna PLUS och

MINUS, ställs värmenivån på kokzonen på 0. Som alternativ kan

MINUS-funktionen användas för att sänka värmenivån till 0.

I händelse samtliga kokzoner benner sig på värmenivå “0”,

blinkar decimalpunkterna i displayen. Om en kokzon är het, visas

symbolen “H” istället för “0”.

Avstängning av alla kokzonerna

Genom att trycka på ON/OFF-funktionen erhålls en omedelbar

avstängning av samtliga kokzoner. I modaliteten Standby, visas

dock symbolen “H“ för alla kozoner med restvärme. Alla andra

display är avaktiverade.

Kokzonerna har möjlighet till 9 värmenivåer, vilka anges med

siffrorna “1“ till “9“ i displayen som består av sju streck.

Om effektnivå 9 väljs för tillagningszonen som nns längst fram

till vänster kommer nivån av säkerhetsskäl att minska något

efter 30 minuters användning. Om mer effekt krävs ska du välja

snabbvärmaren (”P”).

Efter att ha valt en kokzon kan boost-funktionen aktiveras genom

att välja effektnivå 9 och därefter trycka på PLUS (3)-knappen.

Med denna funktion kan vissa kokzoner erhålla en strömstyrka

utöver den nominella (antalet kokzoner med samtidig

förstärkarfunktion beror på vilken värmenivå som valts för

varje kokzon, vars summa bör understiga induktionshällens

maximala strömstyrka). Om den valda kokzonen har möjlighet

att aktivera förstärkarfunktionen kommer motsvarande display

att visa symbolen “P”. Om den tillgängliga strömstyrkan inte

är tillräcklig, kommer värmenivåvisaren till den kokzon som

behöver en reduktion av den automatiska värmenivån att blinka

Förstärkarens aktivitetstid är begränsad till 5 minuter för att

skydda kokkärlen. Efter förstärkarens automatiska avaktivering,

fortsätter kokzonen att fungera på värmenivå “9”. Förstärkaren

kan återigen aktiveras efter att några minuter har förutit.

Skulle kokkärlet avlägsnas från kokzonen under Förstärkarens

aktivitetstid, fortsätter denna funktion och nedräkningen av tiden

till dess avaktivering fortskrider.

Administrationen av strömstyrkan är baserad på principen, att

den sista ändringen av värmenivåerna till de olika kokzonerna

är den som har prioritet framför de andra. Detta innebär att

de värmenivåer som ställts in tidigare i de övriga zonerna kan

minskas automatiskt.

- Om induktionssystemet uppfattar att det behövs en

värmeminskning i någon kokzon, kommer displayen till

kokzonen för värmeminskningen att blinka under 3 sekunder,

vilket ger tid att korrigera innan ändringen äger rum.

- Skulle denna korrigering av kokzonen äga rum innan tiden

löper ut, analyseras distributionen av strömstyrkan på nytt.

Om värmeminskningen då inte skulle behövas, försvinner

blinkningen och den ursprungliga värmenivån kvarstår i

- Om fördelningen av strömstyrkan modieras ännu en gång

av användaren, kommer ingen automatiskt värmeökning

att ske i kokzonerna som har genomgått en automatisk

Symbolen för restvärme varnar för att glaskeramikhällen

innehar en farligt hög temperatur vid en eventuell beröring med

kokzonen. Temperaturen avgörs genom en matematisk modell

och vid detektering av restvärme, anges detta med “H” (Het) i

motsvarande display.

Uppvärmning och avkylning beräknas på grundval av:

· Den valda värmenivån (mellan “0“ och “9“)

Efter att stängt av kokzonen visar motsvarande display symbolen

“H” ända tills temperaturen i zonen har sänkts till under kritisk

nivå (≤ 60ºC), enligt den matematiska modellen.

Automatisk avstängning (begränsning av funktionstid)

Beroende på vald värmenivå, stängs kokzonen av efter en viss

föutbestämd tid om ingen ny operation inleds.Varje operation som sker på en kokzon (genom touchkontrollerna

PLUS och MINUS gör att den maximala operationstiden återställs

till dess ursprungsvärde.

Skydd i händelse av ofrivillig påsättning

· Om den elektroniska kontrollen erfar ett fortsatt tryck på en

touchkontroll under ungefär 10 sekunder, stängs den av

automatiskt. Kontrollsystemet avger en ljudsignal under 10

sekunder för att avisera användaren om att sensorerna har

detekterat närvaron av ett “föremål”. Displayen visar felkoden

“ E R 0 3 “, vilken kvarstår tills den elektroniska kontrollen

aviserar om felet. Om kokzonen är mycket het, anges detta med

symbolen “H“ i displayen, växelvis med felsignalen.

· Om ingen kokzon aktiveras under påföljande 20 sekunder

efter påsättningen av Touch Control, återvänder kontrollen till

· När kontrollsystemet märker att ON/OFF-funktionen aktiverats,

har denna prioritet framför alla andra funktioner i syftet att Touch

Control ska kunna avstängas i vilket ögonblick som helst, även i

fall av erfaldiga eller ihållande tryck på touchkontrollerna.

· I Standby-läge ger ett ihållande tryck på någon av

touchkontrollerna ingen effekt. I samtliga fall gäller, att för att

åter aktivera det elektroniska kontrollsystemet bör detta ha

detekterat att ingen touchkontroll är markerad.

Blockering av touchkontrollerna (säkerhetsmekanism för barn)

◊ Säkerhetsmekanism för barn:

Blockering av touchkontrollerna:

För att aktivera säkerhetsmekanismen för barn efter påsättning

av touchkontrollen, bör man trycka samtidigt på valfunktionen på

den högra nederdelen och MINUS-knappen, och därefter trycka

på nytt på valfunktionen på den högra nederdelen. Displayen

kommer att visa symbolen “L” för LÅST (säkerhetsmekanismen

för barn mot ofrivillig påsättning). Om kokzonen är mycket het,

visas “L” och “H” växelvis.

Denna operation bör äga rum inom de påföljande 10 sekunderna.

Ingen annan funktion bör tryckas på förutom de som angivits; i

motsatt fall avbryts sekvensen och induktionshällen blockeras inte.

Det elektroniska kontrollsystemet fortsätter i blockerat tillstånd

tills det avblockeras av användaren, till och med om systemet

stängts av och satts på under tiden. Inte ens en nyaktivering av

Touch Control-systemet (t.ex. efter ett spänningsfall) kommer att

avbryta blockeringen av touchkontrollerna.

Tillfällig avblockering vid matlagning:

För att avblockera kontrollsystemet, tryck samtidigt på

touchkontrollen för val av kokzon i högra nederdelen och MINUS-

funktionen. Symbolen “L“ (LÅST) försvinner från displayen och i

samtliga kokzoner syns “0“ med en blinkande punkt. Om en kokzon

är het, uppträder symbolen “H” istället för “0”. När touchkontrollen

stängts av, är säkerhetsmekanismen för barn åter aktiverad.

Denitiv avblockering:

Efter att ha satt på Touch Control, kan säkerhetsmekanismen för

barn avaktiveras vid behov. Till detta bör man trycka samtidigt

på touchkontrollen för val av kokzon i högra nederdelen och

MINUS-knappen, och därefter enbart på MINUS-knappen. Om

alla operationer utförs i nämnd ordning och inom 10 sekunder,

kommer blockeringen av touchkontrollerna att upphävas

och Touch Control-systemet att stängas av. Utförs detta inte

korrekt, kommer sekvensen att uppfattas som ofullbordad,

touchkontrollen kvarstår blockerad och släcks efter 20 sekunder.

När man ånyo sätter på Touch Control-systemet med ON/OFF-

funktionen, kommer alla displayer att visa “0”, decimalpunkterna

kommer att blinka och Touch Control är klar för att inleda

matlagningen. Om en kokzon är så pass het att man kan bränna

sig på den visas “0” och “H” växelvis.

Ljudsignal (surrande)

Vid användningen anges följande operationer med en surrandel

· Normaltryck på touchkontrollerna: kort ljudsignal.

· Ihållande tryck på touchkontrollerna under mer än 10 sekunder:

lång, intermittent ljudsignal.

Timern (tidströmställare)

Funktionen Timern kan användas på två sätt:

· Autonom eller självständig Timer, mellan 1 och 99 minuter:

avger ljudsignal som anger att tidsperioden har nått sitt slut.

Denna funktion är tillgänglig endast medan induktionshällen

inte är under användning.

· Timer för kokzoner, mellan 1 och 99 minuter: avger ljudsignal

som anger att den inställda tidsperioden nått sitt slut; de fyra

kokzonerna kan programmeras individuellt.

· Om kontrollen är PÅ och ingen kokzon är vald kan fristående-

timern användas genom att trycka på MINUS (2) och PLUS (3)

knapparna samtidigt.

· Ändringar av tidsvärde (0 – 99 min) kan utföras med ökningar

av en minut genom valfri PLUS-knapp, från 0 till 99, och med

MINUS-knappen, från 99 till 0.

· Genom ett ihållande tryck på PLUS-knappen eller MINUS-

knappen, erhålls en dynamisk ökning av variationshastigheten

tills maxvärdet uppnås, utan ljudsignaler.

· Släpper man PLUS- eller MINUS-knappen, kommer hastigheten

för ökning (eller minskning) av tidsvärdet att starta på nytt från

det inledande värdet.

· Programmeringen av Timern kan utföras såväl genom ett

ihållande tryck på touchkontrollerna PLUS och MINUS,

som genom små intermittenta tryck (med ljudsignal).

När Timern har programmerats börjar nedräkningen. När

tidsperioden nått sitt slut anges detta med en ljudsignal och att

displayen till Timernn blinkar.

· Automatiskt efter 2 minuter.

· Genom tryck på valfri touchkontroll.

Displayen slutar att blinka och släcks.

Stänga av / modiera Timern

· Timern kan modieras elle stängas av i vilket ögonblick som

helst genom att trycka på MINUS (2) och PLUS (3) knapparna

samtidigt (med ljudsignal). Timern stängs av genom att sätta

tiden på “0” med hjälp av MINUS-kontrollen.

Timern kvarstår under 6 sekunder på “0” och därefter stängs

· När Touch Control-systemet sätts på (med ON/OFF-kontrollen),

avaktiveras den autonoma Timern.

Programmering av Timern för kokzoner

När Touch Control-systemet är aktiverat, kan man programmera

Timern individuellt för varje kokzon.

· Genom att välja en kokzon med kokzonsvalknappen (4) och

därefter välja inställning och till sist trycka på MINUS (2) och

PLUS (3) knapparna samtidigt kan timern programmeras att

fungera som en avslagsfunktion för en kokzon.· Medan timern programmeras blinkar den valda kokzonens

· Fullföljandet av tidsperioden anges med en ljudsignal och

siffrorna “00” uppträder i displayen, medan LJUSPUNKTEN till

motsvarande kokzon börjar att blinka. Kokzonen stängs av och

symbolen “H” uppträder om plattan är het; om inte, syns endast

ett streck i displayen.

Ljudsignalen avbryts och blinkandet i displayen

· Automatiskt efter 2 minuter.

· Genom att aktivera en touchkontroll.

Displayen till Timern släcks.

· Basfunktionerna följer i princip de som beskrivs för den

- Om man närmar en magnet till ett kokkärls botten och den

attraheras, kan kokkärlet anses lämpligt för kokning genom

- Föredra kokkärl som deklareras lämpliga för induktionshäll.

- Föredra kokkärl med en plan och tjock botten.

- Ett kokkärl med lika diameter som kokzonen utnyttjar maximalt

den maximala strömstyrkan.

- Ett mindre kokkärl reducerar strömstyrkan men orsakar ingen

spridning av energin. Det är dock inte rådligt att använda

pannor med mindre diameter än 10 cm.

- Rostfria kokkärl med botten i era lager eller ferritiskt rostfritt

stål kan godtagas, om det står på botten att de är gjorda för

- Vid matlagning i kärl av gjutjärn, är det bättre om undersidan är

emaljerad för att undvika repor på glaskeramikhällen.

- Följande kokkärl är inte lämpliga: glas, keramik, lergods,

aluminiumkärl, koppar eller omagnetiskt rostfritt stål

Rester av aluminiumfolie, matrester, fettstänk, socker elle

starkt sockerhaltiga livsmedel bör avlägsnas omedelbart från

kokplattan med en glasskrapa för att undvika skada på glasytan.

Rengör därefter med en lämplig produkt och hushållspapper,

skölj med vatten och torka med en ren handduk. Använd aldrig

frätande svampar eller stålull; undvik likaså kontakten med

kemiskt frätande rengöringsmedel eller äckborttagningsmedel.

Anvisningar för installatören

Följande anvisningar är riktade till installatören som vägledning

vid installation, justering och underhåll enligt gällande lagar och

förordningar. Samtliga ingrepp bör göras med apparaten urkopplad.

Apparaten är utformad för att passas in i en plan arbetsbänk som

Stryk hela perimetern med förseglingsprodukten som ingår i

Det är inte tillrådligt att göra installationen över en ugn; i sådant

fall kontrollera följande:

- att ugnen har ett effektivt avkylningssystem

- att på inget villkor varmluft passerar från ugnen upp till

- förbered luftpassager som visas på bilden.

Innan den elektriska anslutningen görs, kontrollera att:

- installationsförhållandena är anpassade till anvisningarna

som nns på plattan för tekniska uppgifter på undersidan av

- installationen har en effektiv jordad kontakt enligt gällande lagar

och förordningar. En jordad kontakt är obligatorisk enligt lag.

I händelse apparaten inte har sladd och/eller kontakt, använd

material som lämpar sig för strömmen som anges på plattan och

för arbetstemperaturen. Temperaturen av sladden bör inte vid

någon punkt överstiga 50°C över rumstemperaturen.ΑΥΤΟ ΤΟ ΠΡΟΙΟΝ ΣΧΕΔΙΑΣΤΗΚΕ ΓΙΑ ΟΙΚΙΑΚΗ

er konstruert av koketoppens fabrikant

eller som indikeres som anvendelige

av fabrikanten i bruksanvisningen eller

koketoppen raskt avkjølt.

Timeren vil bli stående på ”0” i 6 sekunder, deretter slokner den.
