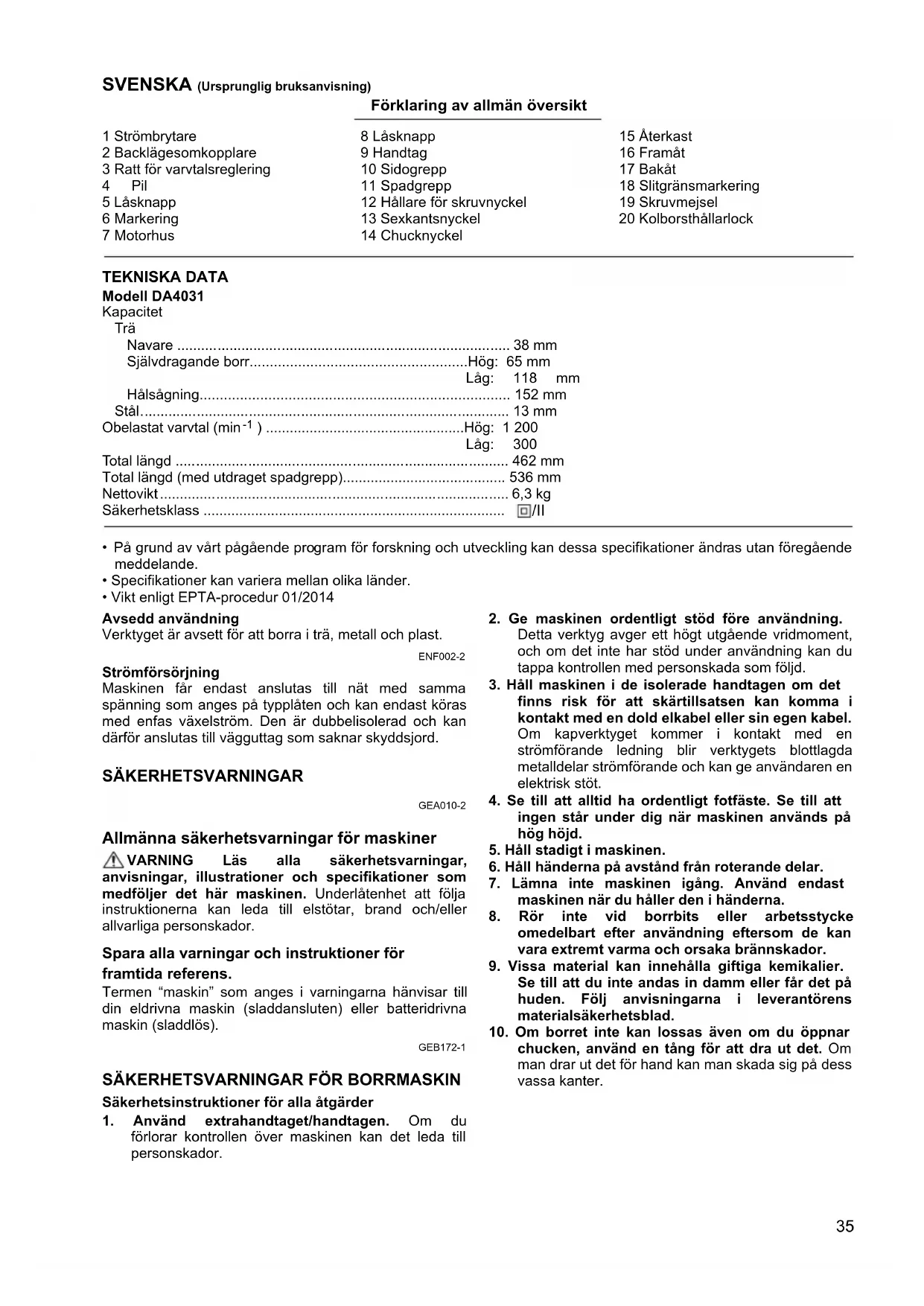

BRUKSANVISNING DA4031 MAKITA

	Förklaring av allmän översikt
1 Strömbrytare	8 Låsknapp	15 Återkast
2 Backlägesomkopplare	9 Handtag	16 Framåt
3 Ratt för varvtalsreglering	10 Sidogrepp	17 Bakåt
4 Pil	11 Spadgrepp	18 Slitgränsmarkering
5 Låsknapp	12 Hållare för skruvnyckel	19 Skruvmejsel
6 Markering	13 Sexkantsnyckel	20 Kolborsthållarlock
7 Motorhus	14 Chucknyckel

TEKNISKA DATA

Modell DA4031

Kapacitet
Trä
Navare	38 mm
Självdragande borr	Hög: 65 mm
	Låg: 118 mm
Hålsågning	152 mm
Stål	13 mm
Obelastat varvtal (min ^-1 )	Hög: 1 200
	Låg: 300
Total längd	462 mm
Total längd (med utdraget spadgrepp)	536 mm
Nettovikt	6,3 kg
Säkerhetsklass	☐/II

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationer kan variera mellan olika länder.
  • Vikt enligt EPTA-procedur 01/2014

Avsedd användning

Verktyget är avsett för att borra i trä, metall och plast.

ENF002-2

Strömförsörjning

Maskinen får endast anslutas till nät med samma spänning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad och kan därför anslutas till vägguttag som saknar skyddsjord.

SÄKERHETSVARNINGAR

GEA010-2

Allmänna säkerhetsvarningar för maskiner

⚠️ VARNING Läs alla säkerhetsvarningar, anvisningar, illustrationer och specifikationer som medföljer det här maskinen. Underlåtenhet att följa instruktionerna kan leda till elstötar, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida referens.

Termen "maskin" som anges i varningarna hänvisar till din eldrivna maskin (sladdansluten) eller batteridrivna maskin (sladdlös).

GEB172-1

SÄKERHETSVARNINGAR FÖR BORRMASKIN

Säkerhetsinstruktioner för alla åtgärder

1. Använd extrahandtaget/handtagen. Om du förlorar kontrollen över maskinen kan det leda till personskador.

2. Ge maskinen ordentligt stöd före användning. Detta verktyg avger ett högt utgående vridmoment, och om det inte har stöd under användning kan du tappa kontrollen med personskada som följd.

3. Håll maskinen i de isolerade handtagen om det finns risk för att skärtillsatsen kan komma i kontakt med en dold elkabel eller sin egen kabel. Om kapverktyget kommer i kontakt med en strömförande ledning blir verktygets blottlagda metalldelar strömförande och kan ge användaren en elektrisk stöt.
4. Se till att alltid ha ordentligt fotfäste. Se till att ingen står under dig när maskinen används på hög höjd.
5. Håll stadigt i maskinen.
6. Håll händerna på avständ från roterande delar.
7. Lämna inte maskinen igång. Använd endast maskinen när du håller den i händerna.
8. Rör inte vid borrbits eller arbetsstycke omedelbart efter användning eftersom de kan vara extremt varma och orsaka brännskador.
9. Vissa material kan innehålla giftiga kemikalier. Se till att du inte andas in damm eller får det på huden. Följ anvisningarna i leverantörens materialsäkerhetsblad.
10. Om borret inte kan lossas även om du öppnar chucken, använd en tång för att dra ut det. Om man drar ut det för hand kan man skada sig på dess vassa kanter.

Säkerhetsinstruktioner vid användning av långa borrbits

1. Kör aldrig i högre hastighet än den maximala märkhastigheten för borrbitset. I högre hastigheter blir bitset förmodligen böjt om det får rotera fritt utan kontakt med arbetsstycket, vilket leder till personskada.
2. Börja alltid borra i låg hastighet och med bitsspetsen i kontakt med arbetsstycket. I högre hastigheter blir bitset förmodligen böjt om det får rotera fritt utan kontakt med arbetsstycket, vilket leder till personskada.
3. Sätt in tryck endast vid direkt stadig kontakt med bitset och tryck inte på för mycket. Bits kan böja sig med följden att de går sönder eller man tappar kontrollen, med personskada som följd.

SPARA DESSA ANVISNINGAR.

⚠️ VARNING: GLÖM INTE att också fortsättningsvis strikt följa säkerhetsanvisningarna för maskinen även efter att du blivit van att använda den. Vid FELAKTIG HANTERING av maskinen eller om inte säkerhetsanvisningarna i denna bruksanvisning följs kan följden bli allvarliga personskador.

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET!

- Se alltid till att maskinen är avstängd och kontakten utdragen ur nätuttaget innan du justerar eller kontrollerar några funktioner på maskinen.

- Se alltid till att strömbrytaren fungerar som den ska, och återgår till det avstängda läget "OFF" när den släpps, innan du sätter i verktygets kontakt.

Tryck helt enkelt in strömbrytaren för att starta verktyget. Släpp strömbrytaren för att stanna det.

Backlägesomkopplarens funktion (Fig. 2)

Verktyget är försett med en backlägesomkopplare för att ändra rotationsriktningen. Tryck ned sidan A på backlägesomkopplaren för medurs rotation, och sidan B för moturs rotation.

FÖRSIKTIGHET:

- Kontrollera alltid rotationsriktningen före användningen.

- Använd backlägesomkopplaren först efter att verktyget har stannat helt. Verktyget kommer att skadas om man ändrar rotationsriktningen innan verktyget har stannat helt.

Ändring av varvtalet (Fig. 3)

Två varvtalsområden kan förväljas med ratten för varvtalsreglering.

Ändra hastighet genom att trycka ner låsknappen och vrida hastighetsvredet så att pilen pekar mor position 1 för låg hastighet och position 2 för hög hastighet.

FÖRSIKTIGHET:

• Använd varvtalsregleringsratten först efter att verktyget har stannat helt. Om verktygets varvtal ändras innan verktyget har stannat kan det uppstå skador på verktyget.
• Ställ alltid in varvtalsregleringsratten noggrant i rätt läge. Om du använder verktyget med varvtalsregleringsratten i ett läge mellan läge 1 och läge 2 kan det uppstå skador på verktyget.

Momentbegränsare

Momentbegränsaren slår till när ett visst moment uppnås (inställning för lågt varvtal: position 1). Motorn kopplas bort från drivaxeln. Borret kommer då att sluta snurra.

Strömbrytarhandtagets monteringsläge (Fig. 4)

Strömbrytarhandtaget kan roteras 90° åt vänster eller höger för att passa dina arbetsbehov. Dra först ur kontakten till verktyget. Tryck på låsknappen och rotera handtaget tills △-markeringen på låsknappen är riktad mot markeringen på motorhuset. Handtaget läses fast i den positionen.

MONTERING

FÖRSIKTIGHET:

- Se alltid till att maskinen är avstängd och nätkontakten urdragen innan du utför något arbete på själva maskinen.

Montera sidogreppet (extrahandtaget) (Fig. 5)

FÖRSIKTIGHET:

- Kontrollera alltid att sidogreppet är ordentligt monterat före användning.

Skruva fast sidogreppet ordentligt. Sidogreppet kan monteras på valfri sida av verktyget.

Spadgrepp (Fig. 6 och 7)

Spadgreppet kan monteras i valfri position på det sätt som visas i figuren. Lossa sexkantsbulten med sexkantsnyckeln (på båda sidorna) för att ändra positionen, och vrid sedan spadgreppet till det läge du vill ha. Dra därefter åt sexkantsbultarna ordentligt. Sätt tillbaka sexkantsnyckeln i dess hållare efter att greppets läge har ändrats.

FÖRSIKTIGHET:

- Fäst inte spadgreppet bortom de begränsningar som anges av pilen.

Var försiktig så att din hand inte fastnar i greppet. Håll handen borta från borrchucken. I annat fall kan det leda till allvarliga olyckor.

- Se alltid till att spadgreppets sexkantsbultar (på båda sidorna) är ordentligt åtdragna.

Montering och borttagning av borr (Fig. 8)

Montera borret genom att föra in det så långt det går i chucken. Dra åt chucken för hand. Sätt i chucknyckeln i vart och ett av de tre hålen, och dra åt dem medurs. Se till att alla tre chuckhålen dras åt lika mycket. Ta bort borret genom att vrida chucknyckeln moturs i ett av hålen. Lossa sedan chucken för hand.

Sätt tillbaka chucknyckeln i dess ursprungliga position efter att den har använts.

DRIFT

Att hålla verktyget (Fig. 9 och 10)

FÖRSIKTIGHET:

- Detta är ett kraftfullt verktyg. Höga moment utvecklas, och det är viktigt att verktyget hålls stadigt och är ordentligt stöttat.

Fatta tag i handtaget med en hand, och i spadgreppet med den andra handen. Sidogreppet (extra handtag) bör användas som ett stöd vid borrning av stora hål med ett självdragande borr, för att upprätthålla kontrollen av verktyget.

Vid borrning framåt (medurs) bör verktyget stöttas för att förhindra en moturs återkast om borret skulle fastna. Vid backning bör verktyget stöttas för att förhindra ett medurs återkast. Om borret måste tas ur ett delvis borrat hål är det viktigt att se till att verktyget är ordentligt stöttat före utbackningen.

Borrningsdrift

Borrning i trä

Vid träborrning uppnås bäst resultat med träborrar som är försedda med en ledskruv. Ledskruven underlättar borrningen genom att dra in borret i arbetsstycket.

Borrning i metall

Gör en fördjupning med en syl och hammare vid den punkt där hålet ska borras, för att förhindra att borret glider undan när hålet ska börja borras. Sätt borrspetsen i fördjupningen och starta borningen.

Använd borrolja vid borning i metall. Undantagen är järn och mässing, vilka alltid ska borras torra.

FÖRSIKTIGHET:

• Att trycka alltför hårt mot verktyget gör inte att borrningsarbetet går fortare. Detta överdrivna tryck gör snarare endast att borrspetsen skadas, verktygets prestanda försämras, och dess arbetsliv förkortas.
• Verktyget och borret utsätts för oerhörda krafter i samband med genomborrningen. Håll verktyget stadigt, och var extra försiktig när borret börjar bryta igenom arbetsstycket.
• Ett borr som har fastnat kan tas bort genom att sätta backlägesomkopplaren i motsatt rotationsriktning för att därmed backa ut det. Verktyget kan dock plötsligt backa ut om du inte håller det stadigt.
• Fäst alltid små arbetsstycken i ett skruvstäd eller annan fästanordning.
• Undvik att borra i material som du misstänker kan innehålla gömda spikar eller andra föremål som kan orsaka att borret fastnar eller bryts av.

UNDERHÅLL

FÖRSIKTIGHET:

- Förvissa dig alltid om att nätkabeln dragits ut ur vägguttaget och att maskinen är frånkopplad innan något arbete utförs på maskinen.

Utbyte av kolborstar (Fig. 11 och 12)

Ta ur och kontrollera kolborstarna med jämna mellanrum. Byt ut dem när de är nedslitna till slitgränsmarkeringen. Håll kolborstarna rena, och se till att de kan glida fritt i hållarna. Båda kolborstarna bör bytas ut på samma gång. Använd endast kolborstar av samma typ.

Använd en skruvmejsel för att ta bort kolborsthållarlocken. Ta ur de slitna kolborstarna, sätt i de nya och sätt på kolborsthållarlocken igen.

För att upprättahålla produktens SÄKERHET och PÅLIT-LIGHET bör alla reparationer, och allt annat underhålls- eller justeringsarbete utföras av en av Makita auktoriserad serviceverkstad, och Makita reservdelar bör alltid användas.

VALFRIA TILLBEHÖR

FÖRSIKTIGHET:

- Dessa tillbehör och tillsatser rekommenderas för att användas tillsammans med den Makita-maskin som anges i denna bruksanvisning. Om några andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören och tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver hjälp med ytterligare detaljer om dessa tillbehör.

• Borr-delar
• Chucknyckel
• Sexkantsnyckel
• Förvaringsväskä av plast

OBS:

- Några av tillbehören i listan kan vara inkluderade i maskinpaketet som standardtillbehör. De kan variera mellan olika länder.

ENG102-2

Buller

Den typiska A-vägda brusnivån är fastställd i enlighet med EN62841-2-1:

Ljudtrycksnivå ( L_pA ): 90 dB (A)

Ljudeffektnivå ( L_WA ): 98 dB (A)

Osäkerhet (K): 3 dB (A)

ENG907-1

OBS:

• Det deklarerade bullervärdet har uppmätts i enlighet med standardtestmetoden och kan användas för jämförandet av en maskin med en annan.
• Det deklarerade bulleremissionsvärdet kan också användas i en preliminär bedömning av exponering för vibration.

WARNING:

• Använd hörselskydd.
• Bulleremissionen under faktisk användning av maskinen kan skilja sig från det deklarerade värdet, beroende på hur maskinen används och särskilt vilken typ av arbetsstycke som behandlas.
• Var noga med att identifiera säkerhetsåtgärder för att skydda användaren, vilka är grundade på en uppskattning av graden av exponering för vibrationer under de faktiska användningsförhållandena, (ta, förutom avtryckartiden, med alla delar av användarcykeln i beräkningen, som till exempel tiden då maskinen är avstängd och när den går på tomgång).

ENG202-3

Vibration

Vibrationernas totala värde (trippelaxial vektorsumma) bestämd i enlighet med EN62841-2-1:

Arbetsläge: borrning i metall

Vibrationsvärde ( a_h,D ): Högst 2,5 m/s ^2

Osäkerhet (K): 1,5 m/s ^2

ENG901-2

OBS:

• Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med standardtestmetoden och kan användas för jämförandet av en maskin med en annan.
• Det deklarerade totala vibrationsvärdet kan också användas i en preliminär bedömning av exponering för vibration.

WARNING:

• Vibrationsemissionen under faktisk användning av maskinen kan skilja sig från det deklarerade värdet, beroende på hur maskinen används och särskilt vilken typ av arbetsstycke som behandlas.
• Var noga med att identifiera säkerhetsåtgärder för att skydda användaren, vilka är grundade på en uppskattning av graden av exponering för vibrationer under de faktiska användningsförhållandena, (ta, förutom avtryckartiden, med alla delar av användarcykeln i beräkningen, som till exempel tiden då maskinen är avstängd och när den går på tomgång).

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Gäller endast inom EU

Försäkran om överensstämmelse ingår i bilaga A till denna bruksanvisning.
