Caractéristique	Détails
Type de produit	Perceuse MAKITA DA4031
Puissance	720 W
Vitesse à vide	0 - 2 600 tr/min
Capacité de perçage dans le béton	16 mm
Capacité de perçage dans l'acier	13 mm
Capacité de perçage dans le bois	30 mm
Poids	2,2 kg
Dimensions	300 x 80 x 210 mm
Système de mandrin	Mandrin auto-serrant
Utilisation	Idéale pour le perçage dans divers matériaux tels que le bois, l'acier et le béton.
Maintenance	Nettoyer régulièrement le filtre à air et vérifier les charbons.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Garantie	2 ans
Accessoires inclus	Poignée latérale, butée de profondeur

FOIRE AUX QUESTIONS - DA4031 MAKITA

Comment changer le mandrin de la perceuse MAKITA DA4031 ?

Pour changer le mandrin, utilisez la clé de mandrin fournie. Dévissez le mandrin dans le sens inverse des aiguilles d'une montre, puis vissez le nouveau mandrin dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Quelle est la capacité de perçage maximale de la MAKITA DA4031 ?

La MAKITA DA4031 peut percer jusqu'à 13 mm dans l'acier et jusqu'à 30 mm dans le bois.

Comment régler la vitesse de la perceuse MAKITA DA4031 ?

La vitesse de la perceuse est réglable grâce à la gâchette. Plus vous pressez la gâchette, plus la vitesse augmente. Il est recommandé de commencer à faible vitesse pour les matériaux durs.

Quel type de foret utiliser avec la perceuse MAKITA DA4031 ?

Utilisez des forets adaptés au matériau que vous percez. Pour le bois, choisissez des forets à bois, pour le métal, des forets en acier rapide, et pour le béton, des forets à maçonnerie.

Comment nettoyer et entretenir ma perceuse MAKITA DA4031 ?

Pour nettoyer votre perceuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière. Vérifiez et nettoyez régulièrement les aérations pour éviter la surchauffe. Lubrifiez les pièces mobiles si nécessaire.

Quelle est la garantie de la perceuse MAKITA DA4031 ?

La perceuse MAKITA DA4031 est généralement fournie avec une garantie de 1 an, mais cela peut varier selon le revendeur. Vérifiez auprès de votre point de vente pour les détails spécifiques.

Que faire si ma perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est correctement branchée et que la prise fonctionne. Si elle ne démarre toujours pas, inspectez le cordon d'alimentation pour des dommages et consultez le service après-vente si nécessaire.

Comment changer les accessoires de la perceuse MAKITA DA4031 ?

Pour changer les accessoires, assurez-vous que la perceuse est éteinte et débranchée. Dévissez le mandrin pour retirer l'accessoire actuel, puis insérez le nouvel accessoire et resserrez le mandrin.

MODE D'EMPLOI DA4031 MAKITA

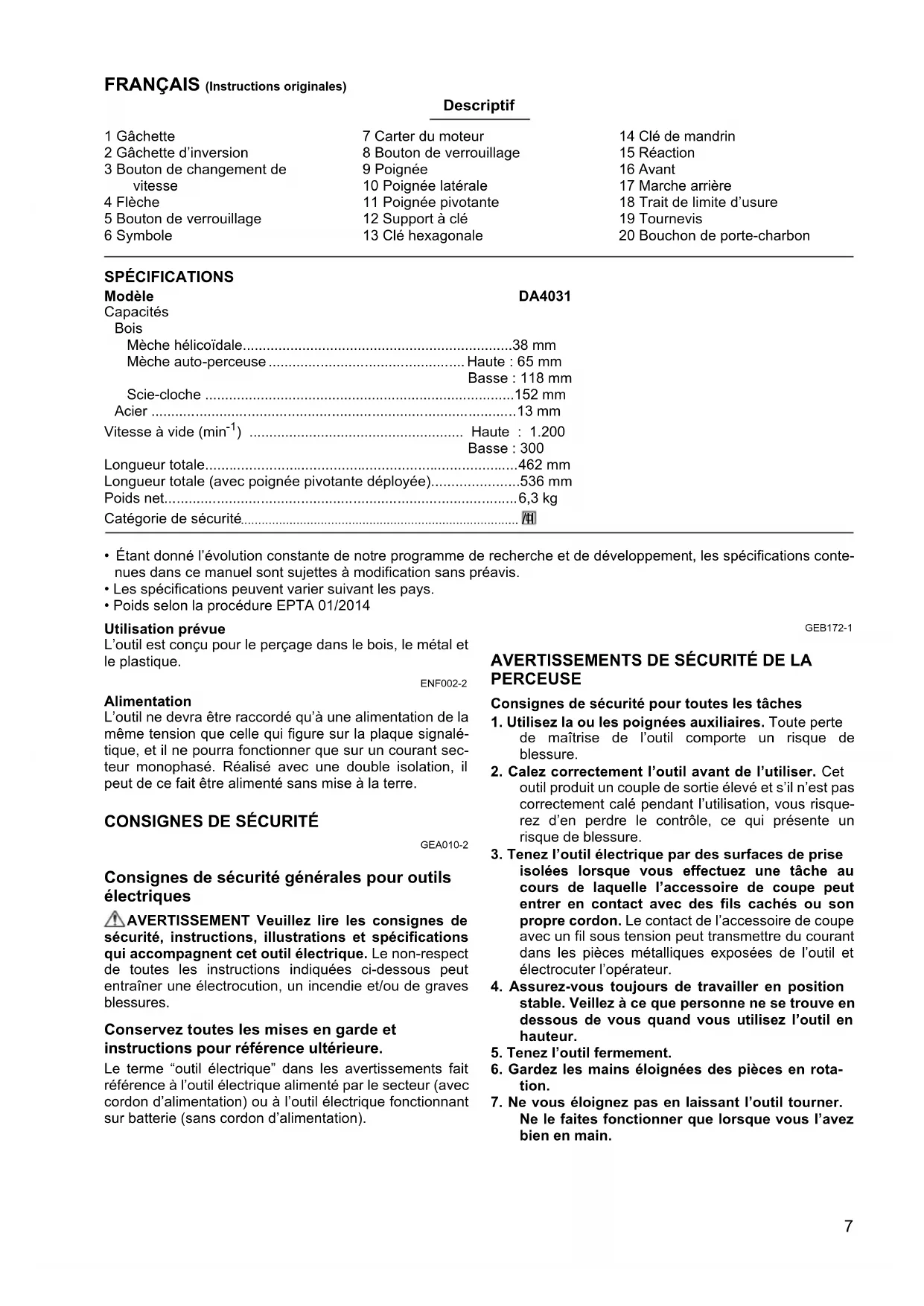

F Perceuse d'Angle Manuel d'instructions

	Descriptif
1 Gâchette	7 Carter du moteur	14 Clé de mandrin
2 Gâchette d'inversion	8 Bouton de verrouillage	15 Réaction
3 Bouton de changement de vitesse	9 Poignée	16 Avant
	10 Poignée latérale	17 Marche arrière
4 Flèche	11 Poignée pivotante	18 Trait de limite d'usure
5 Bouton de verrouillage	12 Support à clé	19 Tournevis
6 Symbole	13 Clé hexagonale	20 Bouchon de porte-charbon

SPÉCIFICATIONS

Modèle	DA4031
Capacités
Bois
Mèche hélicoïdale....	38 mm
Mèche auto-perceuse....	Haute : 65 mm
	Basse : 118 mm
Scie-cloche....	152 mm
Acier....	13 mm
Vitesse à vide (min ^-1 )....	Haute : 1.200
	Basse : 300
Longueur totale....	462 mm
Longueur totale (avec poignée pivotante déployée)....	536 mm
Poids net....	6,3 kg
Catégorie de sécurité....	###

- Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

- Les spécifications peuvent varier suivant les pays.

- Poids selon la procédure EPTA 01/2014

Utilisation prévue

L'outil est conçu pour le perçage dans le bois, le métal et le plastique.

ENF002-2

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il peut de ce fait être alimenté sans mise à la terre.

CONSIGNES DE SÉCURITÉ

GEA010-2

Consignes de sécurité générales pour outils électriques

⚠ AVERTISSEMENT Veuillez lire les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Le terme “outil électrique” dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

GEB172-1

AVERTISSEMENTS DE SÉCURITÉ DE LA PERCEUSE

Consignes de sécurité pour toutes les tâches

1. Utilisez la ou les poignées auxiliaires. Toute perte de maîtrise de l'outil comporte un risque de blessure.
2. Calez correctement l'outil avant de l'utiliser. Cet outil produit un couple de sortie élevé et s'il n'est pas correctement calé pendant l'utilisation, vous risquerez d'en perdre le contrôle, ce qui présente un risque de blessure.
3. Tenez l'outil électrique par des surfaces de prise isolées lorsque vous effectuez une tâche au cours de laquelle l'accessoire de coupe peut entrer en contact avec des fils cachés ou son propre cordon. Le contact de l'accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l'outil et électrocuter l'opérateur.
4. Assurez-vous toujours de travailler en position stable. Veillez à ce que personne ne se trouve en dessous de vous quand vous utilisez l'outil en hauteur.
5. Tenez l'outil fermement.
6. Gardez les mains éloignées des pièces en rotation.

7. Ne vous éloignez pas en laissant l'outil tourner. Ne le faites fonctionner que lorsque vous l'avez bien en main.

8. Ne touchez pas le foret ou la pièce immédiatement après l'exécution du travail ; ils peuvent être extrêmement chauds et vous brûler la peau.

9. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez garde de ne pas avaler la poussière et évitez tout contact avec la peau. Suivez les données de sécurité du fournisseur du matériau.
10. Si le foret ne peut pas être desserré même en ouvrant la mâchoire, utilisez des pinces pour l'extirper. Le bord tranchant du foret risque de vous blesser si vous essayez de l'extirper manuellement.

Consignes de sécurité en cas d'utilisation de forets longs

1. Ne faites jamais fonctionner l'outil à une vitesse supérieure à la vitesse nominale maximale du foret. À une vitesse plus élevée, le foret risque de se tordre s'il lui est permis de tourner librement sans toucher la pièce, ce qui présente un risque de blessure.
2. Commencez toujours le perçage à basse vitesse avec la pointe du foret en contact avec la pièce. À une vitesse plus élevée, le foret risque de se tordre s'il lui est permis de tourner librement sans toucher la pièce, ce qui présente un risque de blessure.
3. Appliquez une pression uniquement en ligne directe avec le foret et n'exercez pas une pression excessive. Les forets peuvent se tordre et se casser ou provoquer la perte de contrôle, ce qui présente un risque de blessure.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAU-VAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Fonctionnement de l'interrupteur (Fig. 1)

ATTENTION :

- Avant de brancher l'outil, assurez-vous toujours que la gâchette fonctionne correctement et revient en position d'arrêt (OFF) lorsque relâchée.

Pour faire démarrer l'outil, tirez simplement sur la gâchette. Relâchez la gâchette pour l'arrêter.

Marche arrière (Fig. 2)

Cet outil est muni d'une gâchette d'inversion pour changer le sens de rotation. Enfoncez la gâchette d'inversion du côté A pour une rotation dans le sens des aiguilles d'une montre, ou du côté B pour une rotation en sens inverse.

ATTENTION :

- Avant d'utiliser l'outil, vérifiez toujours le sens de rotation.

- N'activez la gâchette d'inversion qu'une fois l'outil parfaitement arrêté. L'outil sera endommagé si vous changez le sens de rotation avant que l'outil ne soit arrêté.

Changement de vitesse (Fig. 3)

Le bouton de changement de vitesse permet de sélectionner à l'avance deux plages de vitesse.

Pour modifier la vitesse, enfoncez le bouton de verrouillage et tournez le bouton de changement de vitesse de sorte que la flèche pointe sur la position 1 pour la vitesse basse, ou sur la position 2 pour la vitesse élevée.

ATTENTION :

• N'activez le bouton de changement de vitesse qu'une fois l'outil parfaitement arrêté. Vous risqueriez d'endommager l'outil en changeant la vitesse avant que l'outil ne soit arrêté.
• Placez toujours soigneusement le bouton de changement de vitesse sur la position correcte. Si vous faites fonctionner l'outil avec le bouton de changement de vitesse situé à mi-course entre la position 1 et la position 2, il risque d'être endommagé.

Limiteur de couple

Le limiteur de couple s'active lorsqu'un certain niveau de couple est atteint (réglage à basse vitesse : position 1). L'embrayage se met alors à patiner. Dès que cela se produit, le foret s'arrête de tourner.

Positions de montage de la poignée d'interrupteur (Fig. 4)

La poignée d'interrupteur peut être tournée de 90° vers la gauche ou la droite, suivant le travail à effectuer. Débranchez d'abord l'outil. Appuyez sur le bouton de verrouillage et faites tourner la poignée jusqu'à ce que le symbole △ du bouton de verrouillage soit aligné sur celui du carter du moteur. La poignée est alors verrouillée dans cette position.

ASSEMBLAGE

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer tout travail dessus.

Pose de la poignée latérale (poignée auxiliaire) (Fig. 5)

ATTENTION :

- Avant d'effectuer le travail, assurez-vous toujours que la poignée latérale est installée fermement.

Vissez fermement la poignée latérale sur l'outil. Vous pouvez poser la poignée latérale d'un côté comme de l'autre de l'outil, selon vos préférences.

Poignée pivotante (Fig. 6 et 7)

Tel qu'illustré sur les figures, la poignée pivotante peut être installée selon l'angle désiré. Pour modifier l'angle, desserrez les boulons hexagonaux (des deux côtés) au moyen de la clé hexagonale, puis faites pivoter la poignée pivotante sur l'angle désiré. Serrez ensuite à fond les boulons hexagonaux. Une fois l'angle de la poignée modifié, remettez la clé hexagonale dans le support à clé.

ATTENTION :

• N'installez pas la poignée pivotante au-delà des limites indiquées par une flèche.
  Prenez garde de vous coincer la main dans la poignée. Maintenez la main à l'écart du mandrin. Sinon, il y a risque d'accident grave.
• Assurez-vous toujours que les boulons hexagonaux (des deux côtés) de la poignée pivotante sont serrés à fond.

Installation ou retrait du foret (Fig. 8)

Pour installer le foret, introduisez-le le plus loin possible dans le mandrin. Serrez le mandrin à la main. Placez la clé de mandrin dans chacun des trois trous et serrez dans le sens des aiguilles d'une montre. Assurez-vous de serrer de façon égale pour les trois trous.

Pour retirer le foret, tournez la clé de mandrin d'un seul trou vers la gauche, puis desserrez le mandrin avec la main.

Après avoir utilisé la clé de mandrin, remettez-la sans faute à sa position initiale.

UTILISATION

Saisie de l'outil (Fig. 9 et 10)

ATTENTION :

- Cet outil est puissant. Il produit un puissant couple, aussi est-il important que l'outil soit saisi solidement et bien soutenu.

Saisissez la poignée d'une main et la poignée pivotante de l'autre. Lors du perçage d'un grand trou avec une mèche auto-perceuse, la poignée latérale (poignée auxiliaire) doit être utilisée comme soutien pour assurer un contrôle sûr de l'outil.

Lors du perçage (rotation dans le sens des aiguilles d'une montre) l'outil doit être soutenu pour prévenir une réaction en sens inverse si le foret se coince. En marche arrière, il doit être soutenu pour prévenir une réaction dans le sens des aiguilles d'une montre. Si le foret doit être retiré d'un trou partiellement percé, assurez-vous que l'outil est bien soutenu avant de le mettre en marche arrière.

Perçage

Perçage du bois

Lors du perçage du bois, les meilleurs résultats seront obtenus avec des mèches à bois munies d'une vis-guide. La vis-guide facilite le perçage en tirant le foret à l'intérieur de la pièce.

Perçage du métal

Pour empêcher le foret de glisser au début du perçage du trou, faites une entaille à l'aide d'un poinçon et d'un marteau à l'endroit du perçage. Placez la pointe du foret dans l'entaille et commencez à percer.

Lorsque vous percez du métal, utilisez un lubrifiant de coupe. Le fer et le laiton font toutefois exception et doivent être percés à sec.

ATTENTION :

• Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, cette pression excessive endommagera la pointe du foret, réduira le rendement de l'outil et raccourcira sa durée de service.

• Une force énorme s'exerce sur le foret et l'outil lorsque le foret émerge sur la face opposée. Tenez l'outil fermement et faites bien attention lorsque le foret commence à sortir de la face opposée de la pièce.

• Un foret coincé peut être retiré en réglant simplement l'interrupteur d'inversion sur la rotation inverse pour faire marche arrière. L'outil peut toutefois faire brusquement marche arrière si vous ne le tenez pas fermement.

• Fixez toujours les petites pièces à travailler à l'aide d'un étau ou d'un dispositif de fixation similaire.
• Évitez de percer dans tout matériau pouvant contenir des clous non visibles ou autres objets contre lesquels le foret risque de se coincer ou de se briser.

ENTRETIEN

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Remplacement des charbons (Fig. 11 et 12)

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques.

Retirez les bouchons de porte-charbon à l'aide d'un tournevis. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de porte-charbon.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, autres travaux d'entretien et réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION :

- Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

• Forets
• Clé de mandrin
• Clé de 6 pans
• Malette de transport

NOTE :

- Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

ENG102-2

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN62841-2-1 :

Niveau de pression sonore ( L_pA ): 90 dB (A) Niveau de puissance sonore ( L_wA ): 98 dB (A) Incertitude (K): 3 dB (A)

NOTE :

• La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

- Portez un serre-tête antibruit.

• L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

ENG202-3

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-2-1 :

Mode de travail : perçage dans le métal Émission de vibrations ( a_h,D ): 2,5 m/s² ou moins Incertitude (K): 1,5 m/s²

ENG901-2

NOTE :

• La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

- L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée.

- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.
