KÄYTTÖOHJE DA4031 MAKITA

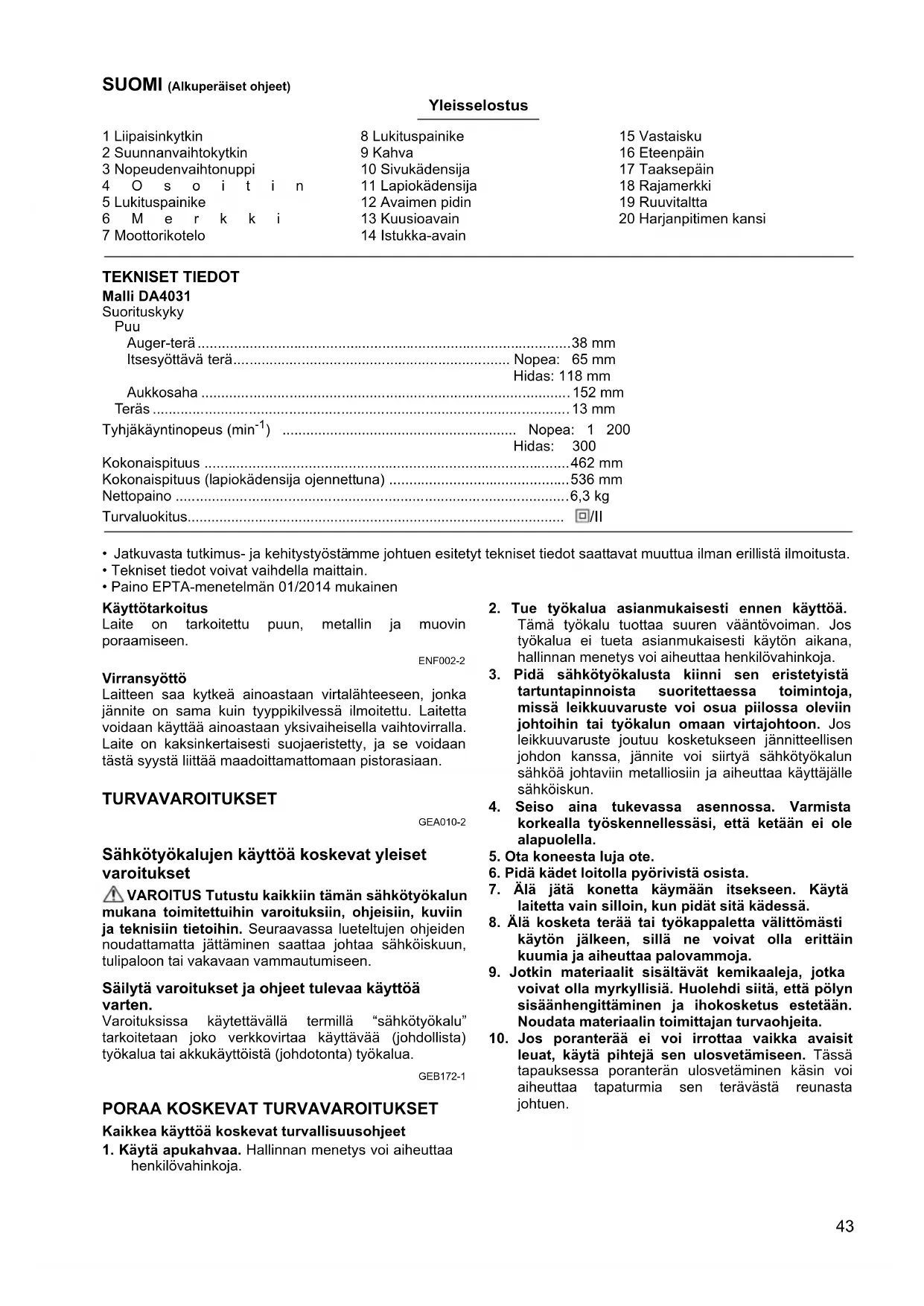

FIN Kulmapora Käyttöohje

1 Liipaisinkytkin	8 Lukituspainike	15 Vastaisku
2 Suunnanvaihtokytkin	9 Kahva	16 Eteenpäin
3 Nopeudenvaihtonuppi	10 Sivukädensija	17 Taaksepäin
4 O s o i t i n	11 Lapiokädensija	18 Rajamerkki
5 Lukituspainike	12 Avaimen pidin	19 Ruuvitaltta
6 M e r k k i	13 Kuusioavain	20 Harjanpitimen kansi
7 Moottorikotelo	14 Istukka-avain

TEKNISET TIEDOT

Malli DA4031

Suorituskyky

Puu

Auger-terä....38 mm

Itsesyöttävä terä...... Nopea: 65 mm

Hidas: 118 mm

Aukkosaha 152 mm

Teräs 13 mm

Tyhjäkäyntinopeus (min ^-1 ) Nopea: 1 200

Hidas: 300

Kokonaispituus 462 mm

Kokonaispituus (lapiokädensija ojennettuna) 536 mm

Nettopaino 6,3 kg

Turvaluokitus....回/II

• Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.
• Tekniset tiedot voivat vaihdella maittain.
• Paino EPTA-menetelmän 01/2014 mukainen

Käyttötarkoitus

Laite on tarkoitettu puun, metallin ja muovin poraamiseen.

ENF002-2

Virransyöttö

Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin tyyppikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan.

TURVAVAROITUKSET

GEA010-2

Sähkötyökalujen käyttöä koskevat yleiset varoitukset

⚠️ VAROITUS Tutustu kaikkiin tämän sähkötyökalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviiin ja teknisiin tietoihin. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan vammautumiseen.

Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa käytettävällä termillä "sähkötyökalu" tarkoitetaan joko verkkovirtaa käyttävää (johdollista) työkalua tai akkukäyttöistä (johdotonta) työkalua.

GEB172-1

PORAA KOSKEVAT TURVAVAROITUKSET

Kaikkea käyttöä koskevat turvallisuusohjeet

1. Käytä apukahvaa. Hallinnan menetys voi aiheuttaa henkilövahinkoja.

2. Tue työkalua asianmukaisesti ennen käyttöä. Tämä työkalu tuottaa suuren vääntövoiman. Jos työkalua ei tueta asianmukaisesti käytön aikana, hallinnan menetys voi aiheuttaa henkilövahinkoja.

3. Pidä sähkötyökalusta kiinni sen eristetyistä tartuntapinnoista suoritettaessa toimintoja, missä leikkuuvaruste voi osua piilossa oleviin johtoihin tai työkalun omaan virtajohtoon. Jos leikkuuvaruste joutuu kosketukseen jännitteellisen johdon kanssa, jännite voi siirtyä sähkötyökalun sähköä johtaviin metalliosiin ja aiheuttaa käyttäjälle sähköiskun.
4. Seiso aina tukevassa asennossa. Varmista korkealla työskennellessäsi, että ketään ei ole alapuolella.
5. Ota koneesta luja ote.
6. Pidä kädet loitolla pyörivistä osista.
7. Älä jätä konetta käymään itsekseen. Käytä laitetta vain silloin, kun pidät sitä kädessä.
8. Älä kosketa terää tai työkappaletta välittömästi käytön jälkeen, sillä ne voivat olla erittäin kuumia ja aiheuttaa palovammoja.
9. Jotkin materiaalit sisältävät kemikaaleja, jotka voivat olla myrkyllisiä. Huolehdi siitä, että pölyn sisäänhengittäminen ja ihokosketus estetään. Noudata materiaalin toimittajan turvaohjeita.
10. Jos poranterää ei voi irrottaa vaikka avaisit leuat, käytä pihtejä sen ulosvetämiseen. Tässä tapauksessa poranterän ulosvetäminen käsin voi aiheuttaa tapaturmia sen terävästä reunasta johtuen.

Pitkien poranterien käyttöä koskevat turvallisuusohjeet

1. Älä koskaan käytä työkalua poranterän enimmäisnopeutta suuremmalla nopeudella. Suuremmilla nopeuksilla terä voi taipua, jos se pääsee pyörimään vapaasti ilman kosketusta työkappaleeseen, ja tämä voi johtaa henkilövammoihin.
2. Aloita poraaminen aina hiljaisella nopeudella ja niin, että poranterä on kiinni työkappaleessa. Suuremmilla nopeuksilla terä voi taipua, jos se pääsee pyörimään vapaasti ilman kosketusta työkappaleeseen, ja tämä voi johtaa henkilövammoihin.
3. Paina poranterää vain sen suuntaisesti. Älä paina poranterää liian suurella voimalla. Poranterät voivat taipua ja murtua tai voit menettää työkalun hallinnan, mikä voi johtaa henkilövammoihin.

SÄILYTÄ NÄMÄ OHJEET.

⚠️ VAROITUS: ÄLÄ anna työkalun helppokäyttöisyyden (toistuvan käytön aikaansaama) johtaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen. VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

TOIMINTOJEN KUVAUS

VARO:

- Varmista aina ennen koneelle tehtävien toimenpiteiden tekemistä, että kone on sammutettu ja irrotettu pistorasiasta.

Kytkimen käyttäminen (Kuva 1)

VARO:

- Varmista aina ennen koneen käynnistämistä, että liipaisinkytkin toimii moitteettomasti ja että se vapautettaessa palautuu "OFF"-asentoon.

Kone käynnistetään yksinkertaisesti painamalla liipaisinkytkintä. Kone pysäytetään vapauttamalla liipaisin.

Suunnanvaihtokytkimen käyttäminen (Kuva 2)

Tässä koneessa on pyörimissuunnan vaihtamiseen tarkoitettu suunnanvaihtokytkin. Työnnä suunnanvaihtokytkintä A-puolelta myötäpäiväistä kiertoa varten ja B-puolelta vastapäiväistä kiertoa varten.

VARO:

• Varmistu aina pyörimissuunnasta ennen työskentelyn aloittamista.
• Käytä suunnanvaihtokytkintä vasta kun kone on kokonaan pysähtynyt. Laite vahingoittuu, jos vaihdat poran pyörintäsuuntaa ennen sen sammumista.

Nopeuden vaihtaminen (Kuva 3)

Nopeudenvaihtonupilla voidaan valita kaksi eri nopeusaluetta.

Jos haluat vaihtaa nopeutta, paina lukituspainiketta ja käännä nopeudenvaihtonuppia niin että osoitin osoittaa asentoa 1 (alhainen nopeus) tai asentoa 2 (suuri nopeus).

VARO:

• Käytä nopeudenvaihtonuppia vasta kun kone on kokonaan pysähtynyt. Käyntinopeuden muuttaminen ennen koneen pysähtymistä voi vioittaa konetta.
• Aseta nopeudenvaihtonuppi aina huolellisesti oikeaan asentoon. Jos käytät konetta nopeudenvaihtonupin ollessa asentojen 1 ja 2 välissä, kone voi vioittua.

Momentin rajoitin

Momentin rajoitin käynnistyy, kun saavutetaan tietty momenttitaso (alhaisella nopeusasetuksella: asento 1). Moottori irtautuu ottoakselista. Kun näin käy, terä lakkaa pyörimästä.

Kytkinkahvan kiinnitysasennot (Kuva 4)

Kytkinkahvaa voidaan kääntää työskentelytilanteen mukaan 90° vasemmalle tai oikealle. Irrota ensin virtajohto pistorasiasta. Paina sitten lukituspainiketta ja kierrä kahvaa, kunnes lukituspainikkeessa oleva △-merkki on moottorikotelon vastaavan merkin kohdalla. Kahva lukittuu tähän asentoon.

KOKOAMINEN

VARO:

- Varmista aina ennen koneelle tehtävien toimenpiteiden tekemistä, että kone on sammutettu ja irrotettu pistorasiasta.

Sivukädensijan (apukädensija) asentaminen (Kuva 5)

VARO:

- Varmista aina, että sivukädensija asennetaan tukevasti ennen käyttöä.

Ruuvaa sivukädensija tukevasti laitteeseen. Sivukädensija voidaan asentaa laitteen jommallekummalle puolelle.

Lapiokädensija (Kuvat 6 ja 7)

Lapiokädensija voidaan kiinnittää mihin tahansa asentoon kuvan osoittamalla tavalla. Asentoa muutetaan löysentämällä kuusioruuvit (molemmilla puolilla) kuusioavaimella ja kääntämällä lapiokädensija haluttuun asentoon. Kiristä sitten kuusioruuvit tiukasti. Kun olet muuttanut kädensijan asentoa, palauta kuusioavain avaimen pitimeen.

VARO:

• Älä aseta lapiokädensijaa nuolen osoittamien rajojen ulkopuolelle.
  Varo, ettei kätesi tartu kädensijaan. Pidä käsi loitolla poraistukasta. Ne voivat aiheuttaa vakavan loukkaantumisen.
• Varmista aina, että lapiokädensijan kuusioruuvit (molemmilla puolilla) on kiristetty tiukasti.

Terän kiinnittäminen ja irrottaminen (Kuva 8)

Kiinnitä terä työntämällä se istukkaan niin syvälle kuin se menee. Kiristä istukka käsin. Aseta istukka-avain kuhunkin kolmesta reiästä ja kiristä myötäpäivään. Varmista, että kaikki kolme istukkareikää tulevat yhtä kireälle.

Terä irrotetaan kääntämällä istukka-avainta vastapäivään vain yhdessä reiässä. Löysennä istukka-avain sitten käsin.

Muista palauttaa istukka-avain käytön jälkeen alkuperäiseen paikkaan.

KONEEN KÄYTTÄMINEN

Koneen pitäminen (Kuvat 9 ja 10)

VARO:

- Tämä on voimatyökalu. Vääntömomentti on voimakas, minkä vuoksi tiukka ote koneesta ja sen tukeminen on tärkeää.

Tartu kahvaan toisella ja lapiokädensijaan toisella kädellä. Kun poraat suurta reikää itsesyöttöisellä terällä tms., sivukädensijaa (lisäkahvaa) tulee käyttää tukena, jotta koneen käyttö olisi turvallista.

Kun porataan eteenpäin (myötäpäivään), kone tulee tukea vastapäiväisen vastaiskun estämiseksi tilanteessa, jossa terä tarttuu kiinni. Kun poraat taaksepäin, tue kone estääksesi myötäpäiväisen vastaiskun. Jos terä on pakko vetää irti osittain poratusta reiästä, varmista ennen taaksepäin poraamista, että kone on kunnolla tuettu.

Poraaminen

Poraaminen puuhun

Kun poraat puuhun, saat parhaan tuloksen ohjausruuvilla varustetuilla puuporilla. Ohjausruuvi helpottaa poraamista vetämällä terän työkappaleeseen.

Poraaminen metalliin

Tee porauskohtaan painauma pistepuikolla ja vasaralla estääksesi terää lipsumasta, kun aloitat reiän. Aseta terän kärki painaumaan ja aloita poraaminen.

Käytä jäähdytysseosta, kun poraat metalliin. Poikkeuksia ovat rauta ja messinki, joihin tulee porata kuivana.

VARO:

• Koneen liiallinen painaminen ei nopeuta poraamista. Itse asiassa liiallinen painaminen vain vioittaa terän kärkeä, heikentää koneen toimintaa ja lyhentää koneen käyttöikää.
• Koneeseen/terään kohdistuu huomattava voima terän työntyessä työkappaleen läpi. Pidä konetta tiukasti ja ole tarkkana, kun terä alkaa työntyä työkappaleen läpi.
• Juuttunut terä voidaan irrottaa yksinkertaisesti peruuttamalla siten, että asetetaan suunnanvaihtokytkin pyörimään taaksepäin. Kone voi kuitenkin peräytyä äkillisesti, jos sitä ei pidellä tiukasti.
• Kiinnitä pienet työkappaleet aina höyläpenkkiin tai vastaavaan.
• Varo poraamasta materiaaliin, jossa epäilet olevan piilossa olevia nauloja tai muita terää mahdollisesti estäviä tai vahingoittavia esineitä.

HUOLTO

VARO:

- Varmista aina ennen tarkistus- ja kunnossapitotöitä, että kone on sammutettu ja irrotettu pistorasiasta.

Harjahiilten vaihtaminen (Kuvat 11 ja 12)

Irrota ja tarkista harjahiilet säännöllisesti. Vaihda ne uusiin, kun ne ovat kuluneet rajamerkkiin asti. Pidä harjahiilet puhtaina ja vapaina liukumaan pitimissään. Molemmat harjahiilet tulee vaihtaa samalla kertaa uusiin. Käytä vain keskenään samanlaisia harjahiiliä.

Irrota harjahiilen kannet ruuvitaltalla. Irrota kuluneet harjahiilet, aseta uudet paikalleen ja kiinnitä harjahiilen kannet.

Koneen TURVALLISUUDEN ja KÄYTTÖVARMUUDEN vuoksi korjaukset ja muut kunnossapitotyöt ja säädöt saa suorittaa ainoastaan Makitan valtuuttama huolto käyttäen vain Makitan varaosia.

LISÄVARUSTEET

VARO:

- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Poran terät
• Istukka-avain
• Kuusioavain
  • Muovinen kantolaatikko

HUOMAA:

- Jotkin luettelossa mainitut varusteet voivat sisältyä työkalun toimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

ENG102-2

Melutaso

Tyypillinen A-painotettu melutaso normin EN62841-2-1 mukaan on:

• Ilmoitetut melutasoarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja melutasoarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

• Käytä kuulosuojaimia.
- Sähkötyökalun käytön aikana mitattu melutasoarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

ENG202-3

Tärinä

Tärinän kokonaisarvo (triaksiaalinen vektorisumma) normin EN62841-2-1 on:

Työmoodi: poraaminen metalliin Tärinäsäteily (ah, D): 2,5 m/s² tai alle Epävarmuus (K): 1,5 m/s²

ENG901-2

HUOMAA:

• Ilmoitetut kokonaistärinäarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja kokonaistärinäarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

- Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.

- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

VAATIMUSTENMUKAISUUSVAATIMUKSET

Koskee vain Euroopan maita

Vaatimustenmukaisuusvakuutukset on liitetty tähän käyttöoppaaseen liitteeksi A.
