BRUGSANVISNING DA4031 MAKITA

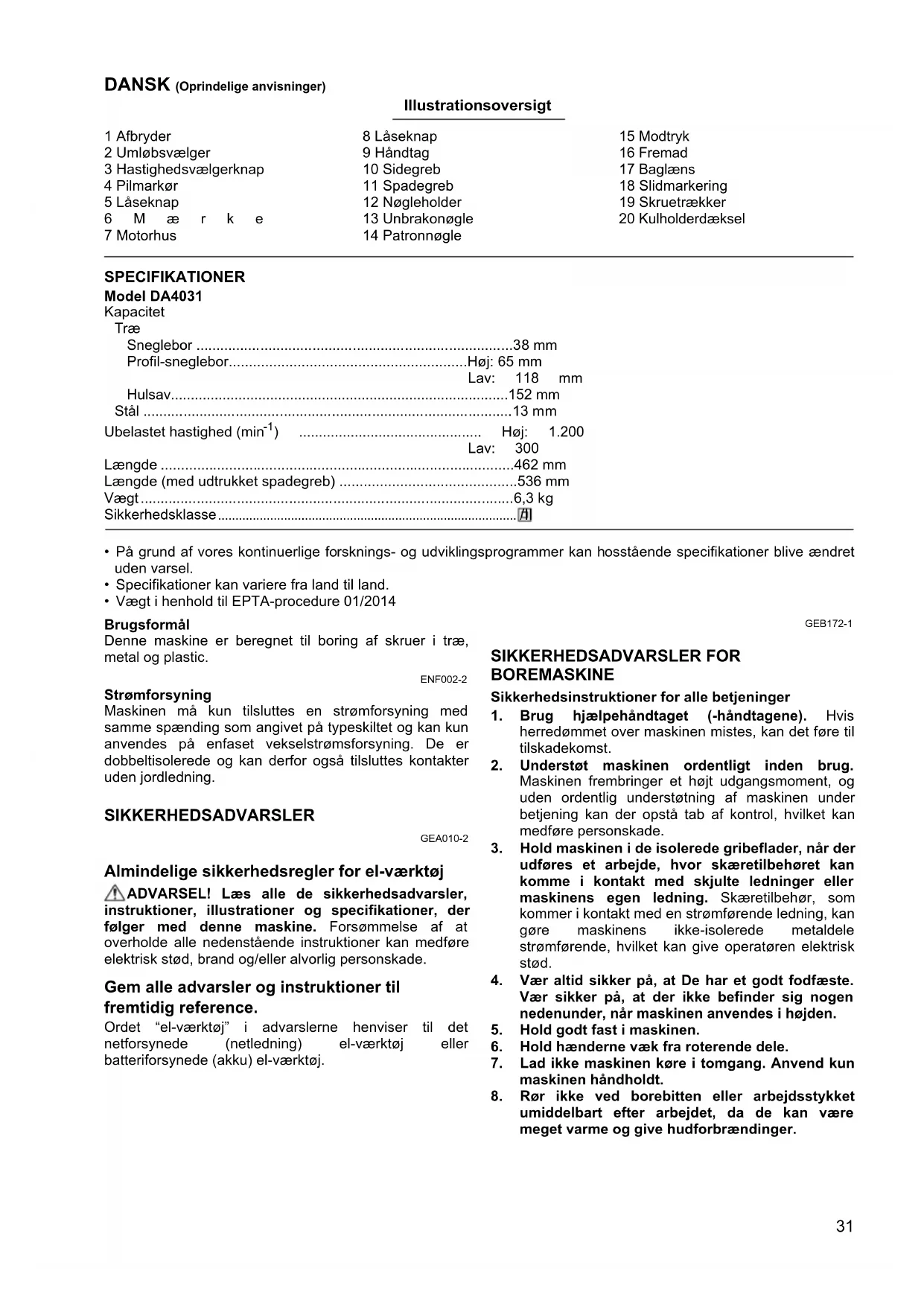

DANSK (Oprindelige anvisninger)

	Illustrationsoversigt
1 Afbryder	8 Låseknap	15 Modtryk
2 Umløbsvælger	9 Håndtag	16 Fremad
3 Hastighedsvælgerknap	10 Sidegreb	17 Baglæns
4 Pilmarkør	11 Spadegreb	18 Slidmarkering
5 Låseknap	12 Nøgleholder	19 Skruetrækker
6 M æ r k e	13 Unbrakonøgle	20 Kulholderdæksel
7 Motorhus	14 Patronnøgle

SPECIFIKATIONER

Model DA4031

Kapacitet

Træ

Sneglebor 38 mm

Profil-sneglebor....Høj: 65 mm

Lav: 118 mm

Hulsav....152 mm

Stål 13 mm

Ubelastet hastighed (min ^-1 ) ...... Høj: 1.200

Lav: 300

Længde 462 mm

Længde (med udtrukket spadegreb) 536 mm

Vægt....6,3 kg

Sikkerhedsklasse....[1]

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.
• Specifikationer kan variere fra land til land.
  • Vægt i henhold til EPTA-procedure 01/2014

Brugsformål

Denne maskine er beregnet til boring af skruer i træ, metal og plastic.

ENF002-2

Strømforsyning

Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet og kan kun anvendes på enfaset vekselstrømsforsyning. De er dobbeltisolerede og kan derfor også tilsluttes kontakter uden jordledning.

SIKKERHEDSADVARSLER

GEA010-2

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL! Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Ordet "el-værktøj" i advarslerne henviser til det netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj.

GEB172-1

SIKKERHEDSADVARSLER FOR BOREMASKINE

Sikkerhedsinstruktioner for alle betjeninger

1. Brug hjælpehåndtaget (-håndtagene). Hvis herredømmet over maskinen mistes, kan det føre til tilskadekomst.
2. Understøt maskinen ordentligt inden brug. Maskinen frembringer et højt udgangsmoment, og uden ordentlig understøtning af maskinen under betjening kan der opstå tab af kontrol, hvilket kan medføre personskade.
3. Hold maskinen i de isolerede gribeflader, når der udføres et arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Skæretilbehør, som kommer i kontakt med en strømførende ledning, kan gøre maskinens ikke-isolerede metaldele strømførende, hvilket kan give operatøren elektrisk stød.
4. Vær altid sikker på, at De har et godt fodfæste. Vær sikker på, at der ikke befinder sig nogen nedenunder, när maskinen anvendes i højden.
5. Hold godt fast i maskinen.
6. Hold hænderne væk fra roterende dele.
7. Lad ikke maskinen køre i tomgang. Anvend kun maskinen håndholdt.

8. Rør ikke ved borebitten eller arbejdsstykket umiddelbart efter arbejdet, da de kan være meget varme og give hudforbrændinger.

9. Nogle materialer indeholder kemikalier, som kan være giftige. Vær påpasselig med at forhindre inhalering af støv og hudkontakt. Følg materiale-leverandørens sikkerhedsdata.

10. Hvis borebitten ikke kan løsnes, selvom du åbner kæberne, skal du bruge en tang til at trække den ud. Hvis du i et sådant tilfælde trækker borebitten ud i hånden, kan det medføre personskade på grund af dens skarpe kant.

Sikkerhedsinstruktioner ved brug af lange borebits

1. Må aldrig anvendes ved en højere hastighed end den maksimale hastighedsnormering for borebitten. Ved højere hastigheder er det sandsynligt, at bitten bøjer, hvis den tillades at dreje frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.
2. Start altid boring ved lav hastighed og med spidsen af bitten i kontakt med arbejdsemnet. Ved højere hastigheder er det sandsynligt, at bitten bøjer, hvis den tillades at dreje frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.
3. Tryk kun direkte i bittens retning og anvend ikke for meget tryk. Bits kan bøje og forårsage brud eller tab af kontrollen, hvilket kan medføre personskade.

GEM DISSE FORSKRIFTER.

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

- Kontrollér altid at maskinen er slukket, og at netledningen er taget ud af stikkontakten, før funktioner på maskinen justeres eller kontrolleres.

Afbryderbetjening (Fig. 1)

FORSIGTIG:

- Før maskinen sættes til netstikket, skal De altid kontrollere, at afbryderen fungerer korrekt og returnerer til "OFF" positionen, når den slippes.

Start maskinen ved ganske enkelt at trykke på afbryderen. Stands maskinen ved at slippe afbryderen.

Omløbsvælgerbetjening (Fig. 2)

Maskinen er forsynet med en omløbsvælger, der gør det muligt at ændre omløbsretningen. Tryk omløbsvælgerknappen ind fra A siden for omdrejning med uret, eller fra B siden for omdrejning mod uret.

FORSIGTIG:

• Kontrollér altid omløbsretningen før anvendelse.
• Betjen kun omløbsvælgeren, när maskinen står helt stille. Hvis omløbsretningen ændres, inden maskinen er standset, vil maskinen lide skade.

Hastighedsændring (Fig. 3)

Der kan forvælges to hastighedsområder med hastighedsvælgerknappen.

For at ændre hastigheden skal man trykke låseknappen ned og dreje hastighedsvælgerknappen således, at viseren peger på position 1 for lav hastighed og position 2 for høj hastighed.

FORSIGTIG:

• Benyt kun hastighedsvælgerknappen, när maskinen står helt stille. Skift af maskinhastighed, inden maskinen er stoppet, kan ødelægge maskinen.
• Anbring altid hastighedsvælgerknappen omhyggeligt i den korrekte position. Anvendelse af maskinen med hastighedsvælgerknappen anbragt midtvejs mellem position 1 og position 2 kan forvolde skade på maskinen.

Skridkobling

Skridkoblingen aktiveres, når et vist drejningsmoment er opnået (ved indstilling til lav omløbshastighed: position 1). Motoren frakobles fra drivakslen. Når dette sker, holder boret op med at dreje.

Afbryderhåndtaget kan roteres enten 90° til venstre eller højre, så positionen passer til arbejdets natur. Træk først netstikket ud af stikkontakten. Tryk på låseknappen, og drej håndtaget, indtil △ mærket på låseknappen er ud for mærket på motorhuset. Håndtaget vil være låst i denne position.

SAMLING

FORSIGTIG:

- Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud af stikkontakten, før der udføres noget arbejde på maskinen.

Montering af sidegrebet (hjælpehåndtag) (Fig. 5)

FORSIGTIG:

- Sørg altid for, at sidegrebet er ordentligt monteret, inden arbejdet påbegyndes.

Skru sidegrebet godt fast på maskinen. Sidegrebet kan efter behov monteres på en af siderne på maskinen.

Spadegreb (Fig. 6 og 7)

Spadegrebet kan installeres i de illustrerede positioner. Når spadegrebets placering ændres, løsnes unbrakoskruerne (begge sider) med en unbrakonøgle, hvorefter spadegrebet drejes til den ønskede position. Stram derefter unbrakoskruerne godt til. Efter flytning af grebet skal man huske at sætte unbrakonøglen tilbage i nøgleholderen.

FORSIGTIG:

• Fastgør ikke spadegrebet i positioner, der ligger udenfor de grænser, som pilene angiver.
  Pas på, at Deres hånd ikke bliver fanget i grebet. Hold hånden væk fra borepatronen. Disse dele kan give anledning til alvorlige uheld.
• Sørg altid for at unbrakoskruerne (begge sider) på spadegrebet er forsvarligt fastspændte.

Montering og afmontering af borepatronen (Fig. 8)

Sæt boret helt ind i borepatronen. Stram borepatronen med hånden. Anbring patronnøglen på skift i hvert af de tre huller, og stram til ved at dreje nøglen med uret. Det er vigtigt, at patronen spændes jævnt til i alle tre huller. For at afmontere boret skal man dreje patronnøglen i retningen mod uret i kun et hul og derefter løsne patronen med hånden.

Efter anvendelse skal man huske at anbringe patronnøglen på dens oprindelige opbevaringssted.

BETJENING

Håndtering af maskinen (Fig. 9 og 10)

FORSIGTIG:

- Dette er en kraftig maskine. Der udvikles et kraftigt drejningsmoment, og det er vigtigt, at maskinen holdes sikkert fast og er korrekt afstøttet.

Hold på afbryderhåndtaget med den ene hånd, og på spadegrebet med den anden hånd. Når der bores et stort hul med et profil-sneglebor eller lignende, bør sidegrebet (hjælpehåndtag) benyttes som støtte for at give sikker kontrol over maskinen.

Når boring sker i fremad retning (med uret), skal maskinen afstøttes for at forhindre modtryk mod urets retning, hvis boret skulle bide sig fast. Når omløbsretningen ændres, skal maskinen afstøttes for at forhindre modtryk i urets retning. Hvis det er nødvendigt at fjerne boret fra et delvist boret hul, skal De sikre Dem, at maskinen er korrekt afstøttet, før omløbsretningen ændres.

Boring

Boring i træ

Når der bores huller i træ, opnås det bedste resultat ved anvendelse af et træbor med gevindspids. Gevindspidsen trækker naturligt boret ind i emnet, hvilket gør boring lettere.

Boring i metal

For at forhindre at boret skrider ud, når der startes på et hul, bør der først laves en fordybning med en kørne og en hammer på det sted, hvor hullet skal være. Placér spidsen af boret i fordybningen og start dernæst boringen.

Anvend en skærevæske ved boring i metal. Undtagelserne er jern og messing, der skal bores tørre.

FORSIGTIG:

- For kraftigt tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på boret, nedsætte maskinens præstation og forkorte dens levetid.

- Maskinen/boret udsættes for en voldsom vridningspåvirkning, när der brydes igennem emnet. Hold godt fast på maskinen og udvis forsigtighed, när boret begynder at bryde gennem emnet.

- Et bor, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsretning for at bakke helt ud. Maskinen kan dog bakke ukontrollabelt ud, hvis man ikke holder godt fast på den.

- Mindre emner skal fastgøres forsvarligt i en skruestik eller lignende.

- Undgå at bore i materialer, som De har under mistanke for at indeholde skjulte søm eller andre emner, der kan medføre at værktøjet sætter sig fast eller knækker.

VEDLIGEHOLDELSE

FORSIGTIG:

- Kontrollér altid, at maskinen er slået fra, og netledningen taget ud af stikkontakten, inden De udfører inspektion eller vedligeholdelse.

Udskiftning af kul (Fig. 11 og 12)

Udtag og kontrollér kullene med regelmæssige mellemrum. Udskift dem, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til ubesværet indføring i kulholderne. Begge kul skal udskiftes samtidigt. Anvend kun identiske kul.

Benyt en skruetrækker til at fjerne kulholderdækslerne. Tag de slidte kul ud, isæt de nye og fastgør kulholderdækslerne.

For at opretholde produktets SIKKERHED og PÅLIDE-LIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita Service Center med anvendelse af originale Makita udskiftningsdele.

EKSTRAUDSTYR

FORSIGTIG:

- Det i denne manual specificerede tilbehør og anordninger anbefales til brug sammen med Deres Makita maskine. Brug af andet tilbehør og andre anordninger kan udgøre en risiko for personskade. Anvend kun tilbehør og anordninger til de beskrevne formål.

Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

• Borepatron

• Nøgle til borepatron

- Sekskantnøgle

- Transportkuffert

BEMÆRK:

- Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land.

ENG102-2

Lyd

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-2-1:

Lydtryksniveau ( L_pA ): 90 dB (A)

Lydeffektniveau (LWA): 98 dB (A)

Usikkerhed (K): 3 dB (A)

ENG907-1

BEMAERK:

- De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

- De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Bær høreværn.

- Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

- Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

Vibration

Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-1:

Arbejdsindstilling: boring i metal

Vibrationsafgivelse (ah, D): 2,5 m/s² eller mindre

Usikkerhed (K): 1,5 m/s²

ENG901-2

BEMÆRK:

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.
• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

OVERENSSTEMMELSESERKLÆRINGER

Kun for lande i Europa

Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning.
