BRUKSANVISNING DA4031 MAKITA

Gem alle advarsler og instruktioner til fremtidig reference.

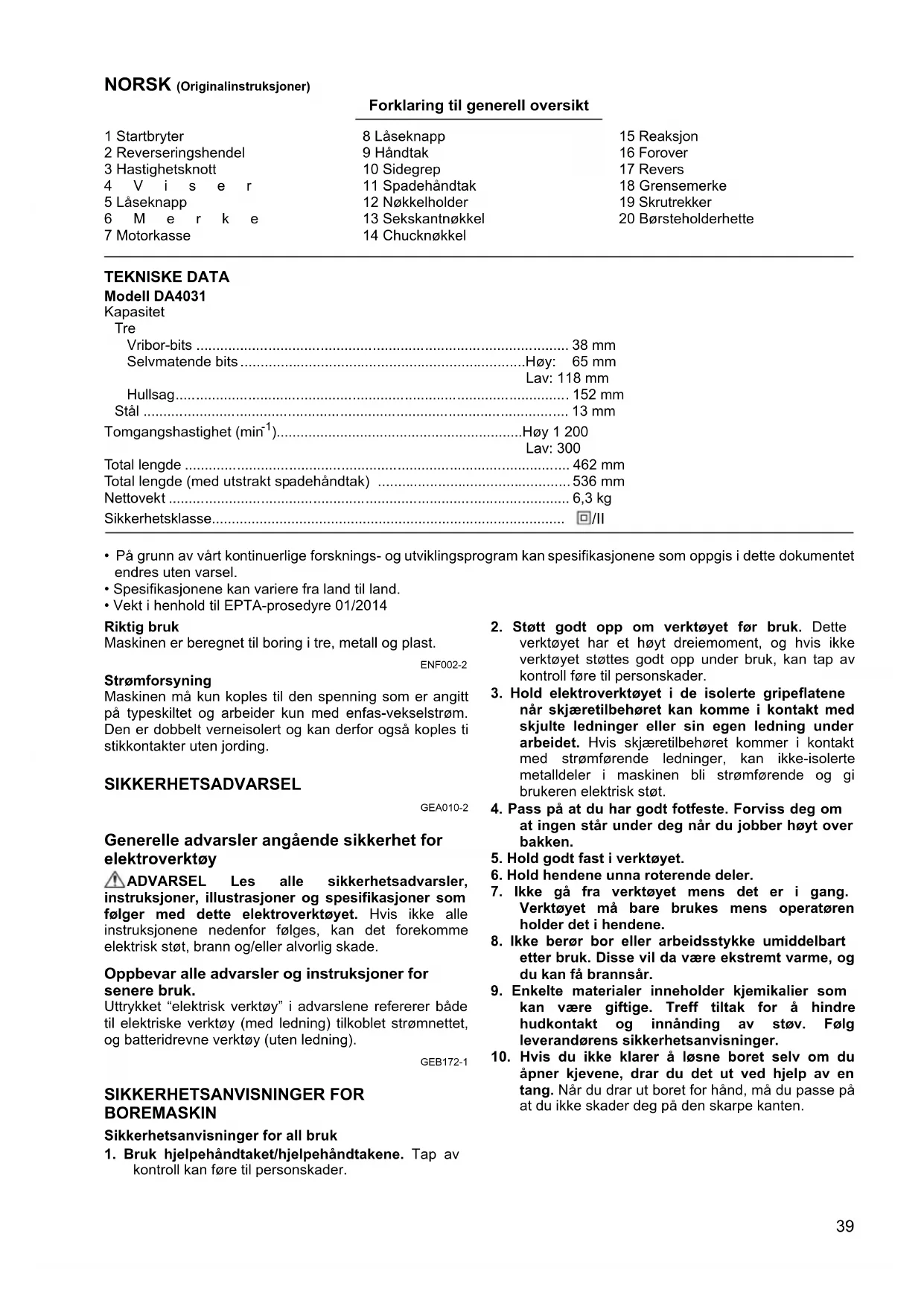

NORSK (Originalinstruksjoner)

	Forklaring til generell oversikt
1 Startbryter	8 Låseknapp	15 Reaksjon
2 Reverseringshendel	9 Håndtak	16 Forover
3 Hastighetsknott	10 Sidegrep	17 Revers
4 V i s e r	11 Spadehåndtak	18 Grensemerke
5 Låseknapp	12 Nøkkelholder	19 Skrutrekker
6 M e r k e	13 Sekskantnøkkel	20 Børsteholderhette
7 Motorkasse	14 Chucknøkkel

TEKNISKE DATA

Modell DA4031

Kapasitet

Tre

Vribor-bits 38 mm

Selvmatende bits....Høy: 65 mm

Lav: 118 mm

Hullsag.... 152 mm

Stål 13 mm

Tomgangshastighet (min ^-1 )......Høy 1 200

Lav: 300

Total lengde 462 mm

Total lengde (med utstrakt spadehåndtak) 536 mm

Nettovekt 6,3 kg

Sikkerhetsklasse....回/II

• På grunn av vårt kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene som oppgis i dette dokumentet endres uten varsel.
• Spesifikasjonene kan variere fra land til land.
  • Vekt i henhold til EPTA-prosedyre 01/2014

Riktig bruk

Maskinen er beregnet til boring i tre, metall og plast.

ENF002-2

Strømforsyning

Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert og kan derfor også koples ti stikkontakter uten jording.

SIKKERHETSADVARSEL

GEA010-2

Generelle advarsler angående sikkerhet for elektroverktøy

ADVARSEL Les alle sikkerhetsadvarsler,

instruksjoner, illustrasjoner og spesifikasjoner som følger med dette elektroverktøyet. Hvis ikke alle instruksjonene nedenfor følges, kan det forekomme elektrisk støt, brann og/eller alvorlig skade.

Oppbevar alle advarsler og instruksjoner for senere bruk.

Uttrykket “elektrisk verktøy” i advarslene refererer både til elektriske verktøy (med ledning) tilkoblet strømnettet, og batteridrevne verktøy (uten ledning).

GEB172-1

SIKKERHETSANVISNINGER FOR BOREMASKIN

Sikkerhetsanvisninger for all bruk

1. Bruk hjelpehåndtaket/hjelpehåndtakene. Tap av kontroll kan føre til personskader.

2. Støtt godt opp om verktøyet før bruk. Dette verktøyet har et høyt dreiemoment, og hvis ikke verktøyet støttes godt opp under bruk, kan tap av kontroll føre til personskader.

3. Hold elektroverktøyet i de isolerte gripeflatene når skjæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning under arbeidet. Hvis skjæretilbehøret kommer i kontakt med strømførende ledninger, kan ikke-isolerte metalldeler i maskinen bli strømførende og gi brukeren elektrisk støt.
4. Pass på at du har godt fotfeste. Forviss deg om at ingen står under deg når du jobber høyt over bakken.
5. Hold godt fast i verktøyet.
6. Hold hendene unna roterende deler.
7. Ikke gå fra verktøyet mens det er i gang. Verktøyet må bare brukes mens operatøren holder det i hendene.
8. Ikke berør bor eller arbeidsstykke umiddelbart etter bruk. Disse vil da være ekstremt varme, og du kan få brannsår.
9. Enkelte materialer inneholder kjemikalier som kan være giftige. Treff tiltak for å hindre hudkontakt og innånding av støv. Følg leverandørens sikkerhetsanvisninger.
10. Hvis du ikke klarer å løsne boret selv om du åpner kjevene, drar du det ut ved hjelp av en tang. Når du drar ut boret for hånd, må du passe på at du ikke skader deg på den skarpe kanten.

Sikkerhetsanvisninger ved bruk av lange bor

1. Boret må aldri brukes ved høyere hastighet enn borets maksimale hastighetsklasse. Ved høyere hastigheter er det sannsynlig at boret bøyer seg hvis det får rotere fritt uten kontakt med arbeidsstykket og derved fører til personskade.
2. Boring skal alltid startes ved lav hastighet og med borspissen i kontakt med arbeidsstykket. Ved høyere hastigheter er det sannsynlig at boret bøyer seg hvis det får rotere fritt uten kontakt med arbeidsstykket og derved fører til personskade.
3. Trykk skal kun påføres i direkte linje med boret, og ikke bruk for mye kraft. Bor kan bøye seg og knekke eller komme ut av kontroll og derved føre til personskade.

TA VARE PÅ DISSE INSTRUKSENE.

⚠ ADVARSEL: IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av det aktuelle produktet. Ved MISBRUK eller hvis ikke sikkerhetsreglene i denne bruksanvisningen følges, kan det oppstå alvorlig personskade.

FUNKSJONELL BESKRIVELSE

NB!

- Sørg for at boremaskinen er slått av og kontakten dratt ut før det foretas justeringer eller inspeksjon.

Bryter (Fig. 1)

NB!

- Før verktøyets støpsel koples til stikkontakten, må en sjekke for å se at startbryteren fungerer som den skal og går tilbake til "OFF" når den slippes.

Verktøyet startes ved å trykke inn startbryteren. Slipp bryteren for å stoppe.

Reverseringsbryter (Fig. 2)

Dette verktøyet er utstyrt med en reverseringsbryter som endrer rotasjonsretningen. Trykk på reverseringshendelen fra A-siden for medurs rotasjon, og på fra B-siden for moturs rotasjon.

NB:

- Sjekk alltid rotasjonsretningen før operasjon.

- Bruk reverseringsbryteren kun etter at verktøyet har stanset helt å gå. Hvis du endrer dreieretningen før verktøyet har stoppet, vil det bli ødelagt.

Hastighetsendring (Fig. 3)

Det er mulig å forhåndsvelge to hastighetsnivåer med hastighetsknotten.

For å endre hastigheten må du trykke inn sperreknappen og dreie turtallsvelgeren slik at pilen peker mot posisjon 1 for lav hastighet eller posisjon 2 for høy hastighet.

NB!

• Hastighetsknotten må bare brukes etter at verktøyet har stanset helt å gå. Hvis hastigheten endres før verktøyet har stanset helt, kan verktøyet ødelegges
• Still alltid hastighetsknotten nøyaktig inn på korrekt posisjon. Hvis verktøyet betjenes med hastighetsknotten halvveis mellom posisjon 1 og 2, kan verktøyet ødelegges.

Momentbryter

Momentbryteren vil aktiveres när verktöyet när et visst momentnivå (for lav hastighetsinnstilling: posisjon 1) Motoren vil kople seg ut av utgangsakselen. Når dette skjer vil bitset slutte å rotere.

Monteringsposisjoner for bryterhåndtak (Fig. 4)

Bryterhåndtaket kan roteres enten 90° til venstre eller høyre slik at det passer til arbeidet som skal gjøres. Først trekkes støpslet ut av stikkontakten. Trykk på låseknappen og roter håndtaket inntil △-merket på låseknappen er samstemt med merket på motorkassen. Håndtaket vil låses i denne posisjonen.

MONTERING

NB!

- Sørg alltid for at boremaskinen er slått av og kontakten trukket ut før det utføres arbeid på maskinen.

Montere støttehåndtak (hjelpehåndtak) (Fig. 5)

NB!

- Forviss deg alltid om at støttehåndtaket er skikkelig montert før du tar maskinen i bruk.

Skru støttehåndtaket fast på maskinen. Støttehåndtaket kan monteres på den ene eller andre siden av verktøyet, ettersom hva som er mest praktisk.

Spadehåndtaket kan monteres i posisjonene som er vist i figuren. Posisjonen kan endres ved å løsne sekskantboltene (begge sider) med en sekskantnøkkel og vri spadehåndtaket til ønsket posisjon. Stram sekskantboltene forsvarlig igjen. Etter at spadehåndtakets posisjon er endret, settes sekskantnøkkelen tilbake på plass i nøkkelholderen.

NB!

Montere og demontere drillbits (Fig. 8)

Bitset monteres ved å sette det inn i chucken så langt det kan komme. Stram chucken for hånd. Plasser chucknøkkelen i hvert av de tre hullene og stram i medurs retning. Pass på at alle tre chuckhull strammes jevnt.

For å fjerne bitset trenger du bare å dreie kjoksnøkkelen mot klokken i ett av hullene, og deretter løsne kjoksen for hånd.

Etter at chucknøkkelen har vært i bruk, må den settes tilbake på plass.

BRUK

Holde verktøyet (Fig. 9 og 10)

NB!

- Dette er et kraftig verktøy. Det oppstår et høyt vridningsmoment og det er derfor viktig at verktøyet holdes skikkelig og støttes forsvarlig.

Hold i håndtaket med den ene hånden og i spadehåndtaket med den andre. Ved boring av et stort hull med et selvmatende bits, etc., må sidegrepet (hjelpehåndtak) brukes som støtte for å opprettholde sikker kontroll over verktøyet.

Når borefunksjonen er forover rotasjon (medurs), må verktøyet støttes å forhindre en moturs reaksjon hvis bitset skulle binde seg. Når borefunksjonen er revers, må verktøyet støttes for å forhindre en medurs reaksjon. Hvis bitset må fjernes fra et delvis ferdigboret hull, må verktøyet støttes forsvarlig før det settes i revers.

Boring

Boring i tre

Ved boring i tre, vil best resultat oppnås med trebor som er utstyrt med en ledeskrue. Ledeskruen gjør at boringen går lettere ved at den trekker bitset inn i emnet.

Boring i metall

For å forhindre at bitset glipper idet boringen starter, lages det et hakk med kjørner og hammer der hullet skal være. Plasser bitsspissen i hakket og start boringen. Bruk skjæreolje ved boring i metall. Unntakene er jern og messing som må tørrbores.

NB!

• Unødig trykk på verktøyet vil ikke føre til at borearbeidet går raskere. Faktisk vil for stort trykk bare resultere i at bitsspissen ødelegges og verktøyets yteevne og levetid reduseres.
• Det oppstår et voldsomt trykk på verktøyet/bitset idet gjennomboringen skjer. Hold godt fast i verktøyet ot utvis stor varsomhet når bitset begynner å trenge igjennom arbeidsemnet.
• Et bits som har satt seg fast kan fjernes ved ganske enkelt å stille reverseringsbryteren inn på revers rotasjon slik at bitset borer seg ut. Men verktøyet kan plutselig komme til å sprette ut hvis det ikke holdes godt nok fast.
• Små arbeidsemner må alltid settes fast med en skruestikke eller lignende festeanordninger.
• Unngå boring i materiale som muligens kan inneholde spikre e.l. som kan få bitset til a låse seg eller knekke.

SERVICE

NB!

- Sørg for at vinkelboremaskinen er slått av og kontakten trukket ut før det settes i gang med vedlikeholdsarbeid eller inspeksjon.

Skifte ut kullbørster (Fig. 11 og 12)

Ta ut og sjekk kullbørstene regelmessig. Skift de ut när de er slitt ned til grensemerket. Hold kullbørstene rene og og fri for smuss slik at de med letthett glir på plass i holderene. Begge kullbørstene må skiftes ut samtidig. Bruk bare identiske kullbørster.

Bruk en skrutrekker til å fjerne børsteholderhettene med. Ta ut de slitte børstene, sett inn de nye og sett børsteholderhettene på plass igjen.

For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner og annet vedlikeholdsarbeid eller justeringer bare utføres av et Makita-godkjent serviceverksted, og det må alltid benyttes Makita reservedeler.

VALGFRITT TILBEH∅R

NB!

- Tilleggsutstyr eller tilbehør som anbefales for din Makita-maskin er spesifisert i denne bruksanvisningen. Bruk av annet tilleggsutstyr eller tilbehør enn dette kan øke risikoen for personskader. Tilleggsutstyr eller annet tilbehør må bare brukes for de formål det er beregnet for.

Hvis du har behov for flere detaljer som gjelder dette ekstrautstyret, spør ditt lokale Makita servicesenter om hjelp.

• Bor stykker
• Chucknøkkel
• Sekskantnøkkel
  • Bæreetui av plast

MERK:

- Enkelte elementer i listen kan være inkludert som standardtilbehør i verktøypakken. Elementene kan variere fra land til land.

ENG102-2

Støy

Typisk A-vektet lydtrykknivå bestemt i samsvar med EN62841-2-1:

Lydtrykknivå ( L_pA ): 90 dB (A) Lydstyrkenivå ( L_WA ): 98 dB (A) Usikkerhet (K): 3 dB (A)

ENG907-1

MERK:

• Den/de oppgitte verdien(e) for genererte vibrasjoner har blitt målt i henhold til standard testmetoder, og kan bli brukt til å sammenligne ett verktøy med et annet.
• Den/de angitte verdien(e) for de genererte vibrasjonene kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL:

- Bruk hørselsvern.

• De genererte vibrasjonene ved faktisk bruk av elektroverktøyet kan avvike fra den/de angitte vibrasjonsverdien(e), avhengig av hvordan verktøyet brukes.
• Sørg for å identifisere vernetiltak for å beskytte operatøren, som er basert på et estimat av eksponeringen under de faktiske bruksforholdene (idet det tas hensyn til alle deler av driftssyklusen, dvs. hvor lenge verktøyet er slått av, hvor lenge det går på tomgang og hvor lenge startbryteren faktisk holdes trykket).

ENG202-3

Vibrasjoner

Den totale vibrasjonsverdien (triaksial vektorsum) bestemt i henhold til EN62841-2-1:

Arbeidsmåte: Boring i metall Genererte vibrasjoner (a _h , D): 2,5 m/s eller mindre Usikkerhet (K): 1,5 m/s ^2

ENG901-2

MERK:

• Den/de oppgitte verdien(e) for totalt genererte vibrasjoner har blitt målt i henhold til standard testmetoder, og kan bli brukt til å sammenligne ett verktøy med et annet.
• Den/de angitte verdien(e) for totalt genererte vibrasjoner kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL:

• De genererte vibrasjonene ved faktisk bruk av elektroverktøyet kan avvike fra den/de angitte vibrasjonsverdien(e), avhengig av hvordan verktøyet brukes og spesielt i forhold til arbeidsstykket som blir behandlet.
• Sørg for å identifisere vernetiltak for å beskytte operatøren, som er basert på et estimat av eksponeringen under de faktiske bruksforholdene (idet det tas hensyn til alle deler av driftssyklusen, dvs. hvor lenge verktøyet er slått av, hvor lenge det går på tomgang og hvor lenge startbryteren faktisk holdes trykket).

SAMSVARSERKLÆRINGER

Gjelder kun for land i Europa

Samsvarserklæringene er lagt til som vedlegg A i denne bruksanvisningen.
